Chao đèn cho ống LED 50cm với chân đế S14s

Tôi đã lắp đặt một ống huỳnh quang cũ ở tường của góc đọc sách của mình. Nó đã trở nên mờ dần theo thời gian, và khi nghĩ về hiệu suất năng lượng, tôi quyết định thay thế nó bằng một ống LED 8 Watts.

Mặc dù chỉ tiêu thụ một phần nhỏ năng lượng, nhưng đèn này sáng hơn mong đợi. Tốt cho việc đọc dưới đèn, nhưng rất tệ khi nhìn trực tiếp vào đèn.

Vì vậy, nó cần một cái chao.

Ống của tôi có đường kính 30mm, và cái chao kẹp trực tiếp vào ống. Hầu như không có nhiệt do các LED.

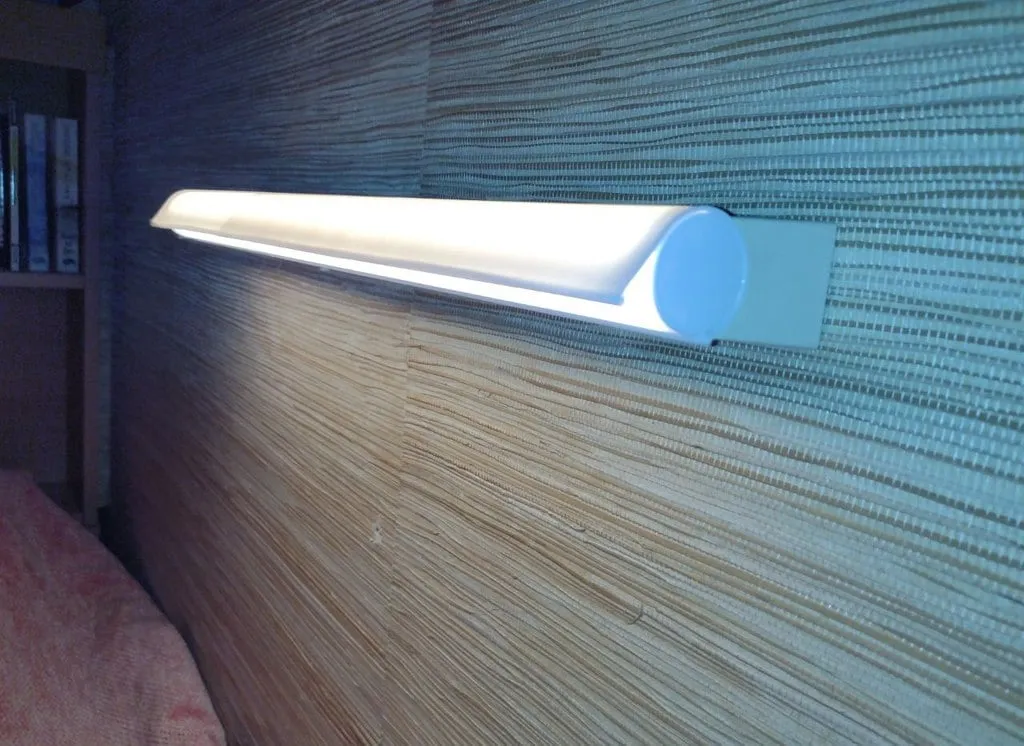

Nó bao quanh 2/3 ống, và mở rộng 2cm về phía trước dưới. Điều này để lại 1/3 ống lộ ra để chiếu sáng khu vực đọc sách, trong khi ánh sáng đi qua vật liệu chao được làm mờ một cách đẹp mắt.

Tôi đã chọn PETG trắng, có độ trong suốt bán phần với độ dày tường 1mm.

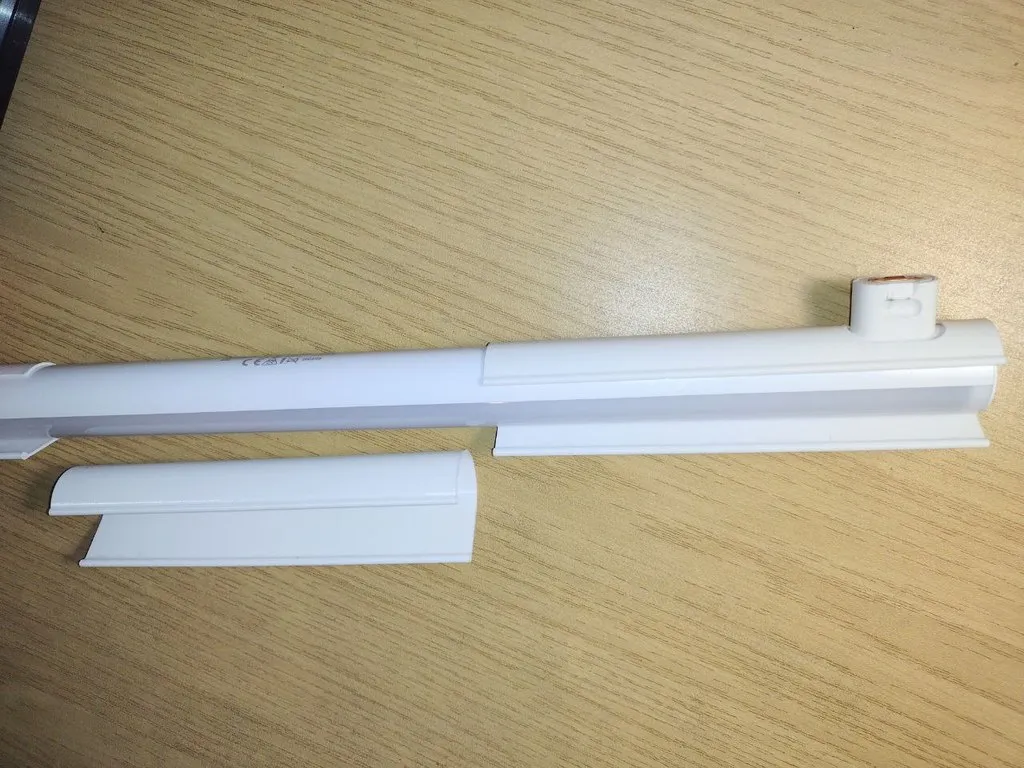

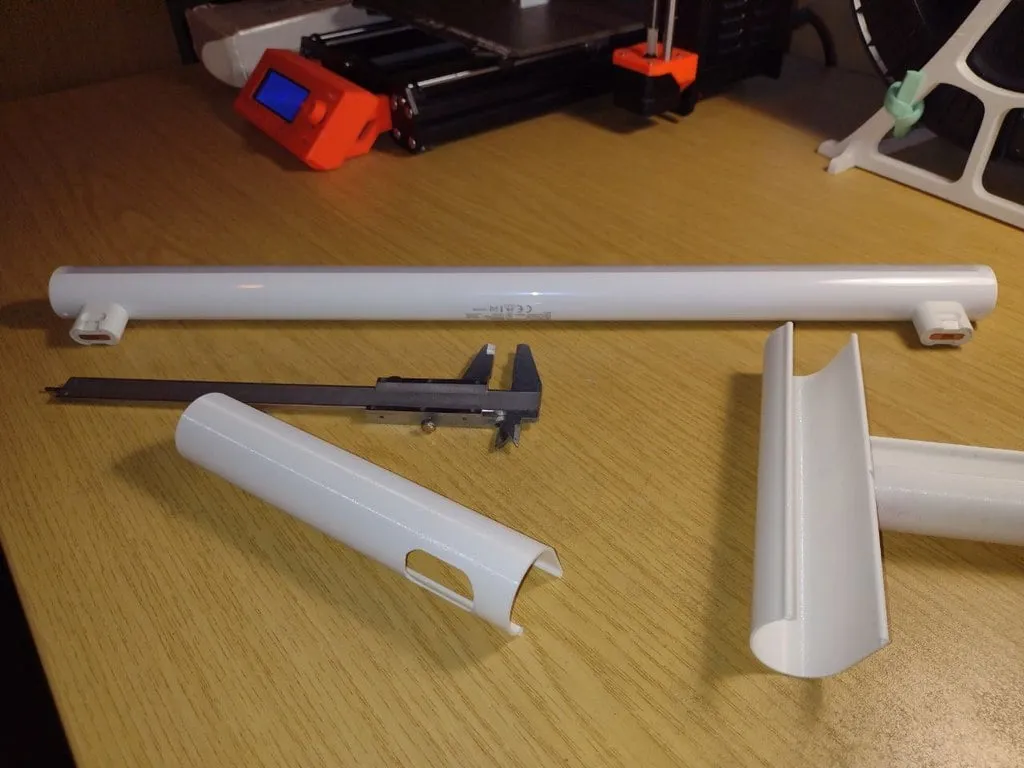

Máy in 3D của tôi không thể in các bộ phận dài 50cm, vì vậy tôi đã chia nó thành 3 phần. Các góc dài được bo tròn với đường kính 3mm, để làm cho cái chao chắc chắn hơn và cảm giác dễ chịu hơn khi chạm vào.

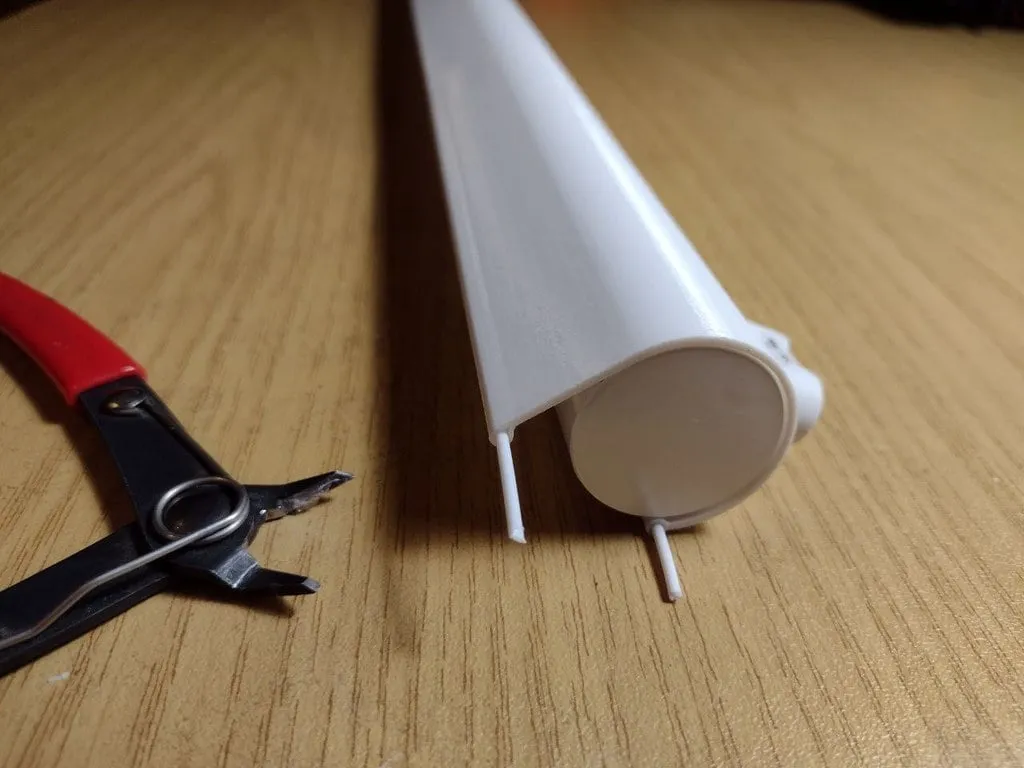

In với một lớp tường viền, 0% độ đầy và 0 lớp đáy, 0 lớp trên. Điều này tạo ra các lỗ tròn ở các cạnh dài với đường kính trong khoảng 2mm. Chạy hai đoạn filament qua các cạnh này để kết nối ba phần đã in. Bạn có thể áp dụng một ít keo, nhưng điều đó thực sự không cần thiết.

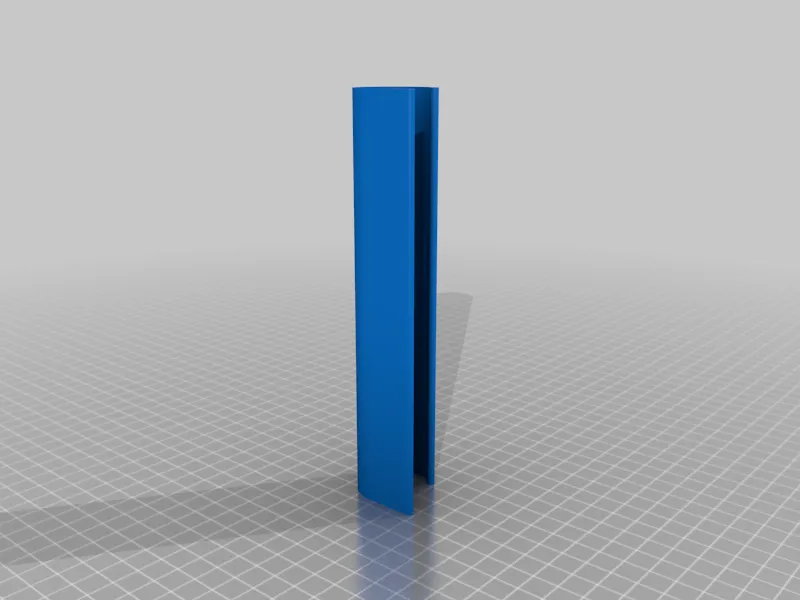

Phần giữa không có lỗ cho ổ cắm được gọi là lampenschirm-BodyM.stl

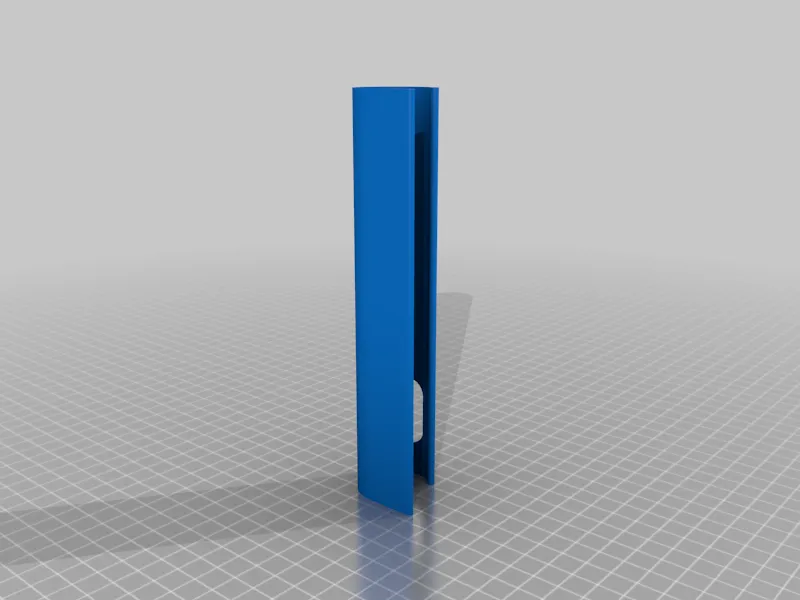

Phần cuối là lampenschirm-Body.stl có một lỗ cho ổ cắm, và cần được in hai lần, một bản sao được phản chiếu.

lampenschirm-Body.3mf có tất cả ba phần theo cách đúng cho tiện lợi.

Tôi đã thêm một số hỗ trợ cho cạnh trên của các lỗ chỉ để an toàn.
