Mê Cung Hình Trụ, Có Thể Nhìn Thấy Hoặc Ẩn

Một file scad được tạo để định nghĩa ma trận mê cung và cài đặt các giá trị cho tham số cơ bản. "File đặc tả mê cung" này bao gồm file cylMaze.scad chứa các module để hiển thị thân và nắp mê cung dựa trên nội dung của file đặc tả. File mazeSpec.pdf trình bày một ví dụ và mô tả cấu trúc cũng như các thành phần của file đặc tả mê cung. File mazePath.pdf chứa hình ảnh cho các đường đi của mê cung ví dụ.

Xem mẫu "Box With Wall Maze" của tôi cho một chiếc hộp được thiết kế để chứa mê cung hình trụ 5x6.

Để thiết kế một mê cung mới, đầu tiên tôi phác thảo đường đi giải pháp và sau đó thêm các nhánh đường cụt. File mazePlan.pdf là một biểu mẫu có thể được sử dụng để phác thảo. Tiếp theo, tôi tạo file đặc tả mê cung. Cuối cùng, tôi xem đường đi được tạo ra bởi đặc tả mê cung khi bộ phận được đặt ở chế độ "Path" và điều chỉnh đặc tả khi cần thiết.

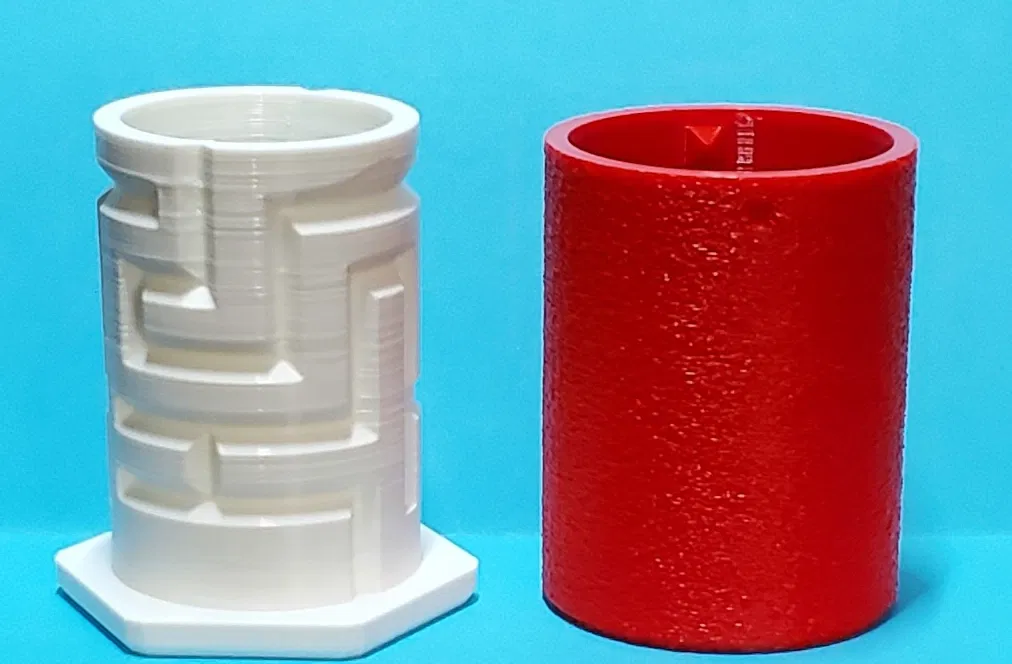

Các ví dụ được in với đầu phun 0.4, chiều cao lớp 0.2, hai lớp đáy và ba lớp trên, bốn chu vi và 30% độ đặc. Không cần hỗ trợ vì tất cả các phần nhô ra đều từ 45 độ trở xuống.

Nếu bạn gặp sự cố với độ khít của nắp khi đóng trên đế dừng, hãy điều chỉnh các tham số "View fit" và "Hide fit" trong file cylMaze.scad. Một giải pháp khác là mài bớt một chút ở các tab trên nắp. Nhưng, hãy cẩn thận! Rất dễ mài đi quá nhiều dẫn đến đế dừng rất lỏng hoặc có thể không còn tác dụng.

Các file makePart.ini và viewPath.ini là các script Linux bash có thể được sử dụng để tạo các bộ phận mê cung từ dòng lệnh.

Tôi đã cố gắng viết mã các file openscad sao cho nếu vài năm nữa quay lại, tôi vẫn có thể dễ dàng hiểu mã.

Nhật ký thay đổi:

07/01/2024 - Tải lên file **cylMaze.scad** đã sửa đổi để khắc phục một số sự cố với việc đặt chốt dừng trong một số trường hợp.

07/04/2024 - Tải lên file **mazeSpec.pdf** đã sửa đổi để thay đổi cách diễn đạt cho mô tả mê cung "Easy".

07/09/2024 - Tải lên file **mazeSpec.pdf** đã sửa đổi để thực hiện một số thay đổi biên tập và thêm hình ảnh minh họa cho các đặc tả đường đi ô NESW.
