Chụp quạt 4010 cho Clockwork 2 / LDO Nitehawk SB

Chip RP2040 của bo mạch LDO Nitehawk SB nóng lên rất nhiều khi lắp trong khoang kín, và nó còn được gắn ở mặt sau của bo mạch, hướng về phía động cơ extruder, làm tăng thêm khả năng bị quá nhiệt. Với nhiệt độ khoang là 55C+, tôi thấy nhiệt độ chip lên gần hoặc vượt 85C, là giới hạn nhiệt độ trên của RP2040. Sau khi lắp quạt, nhiệt độ duy trì trên Nitehawk là 60C (cao hơn nhiệt độ khoang 5C).

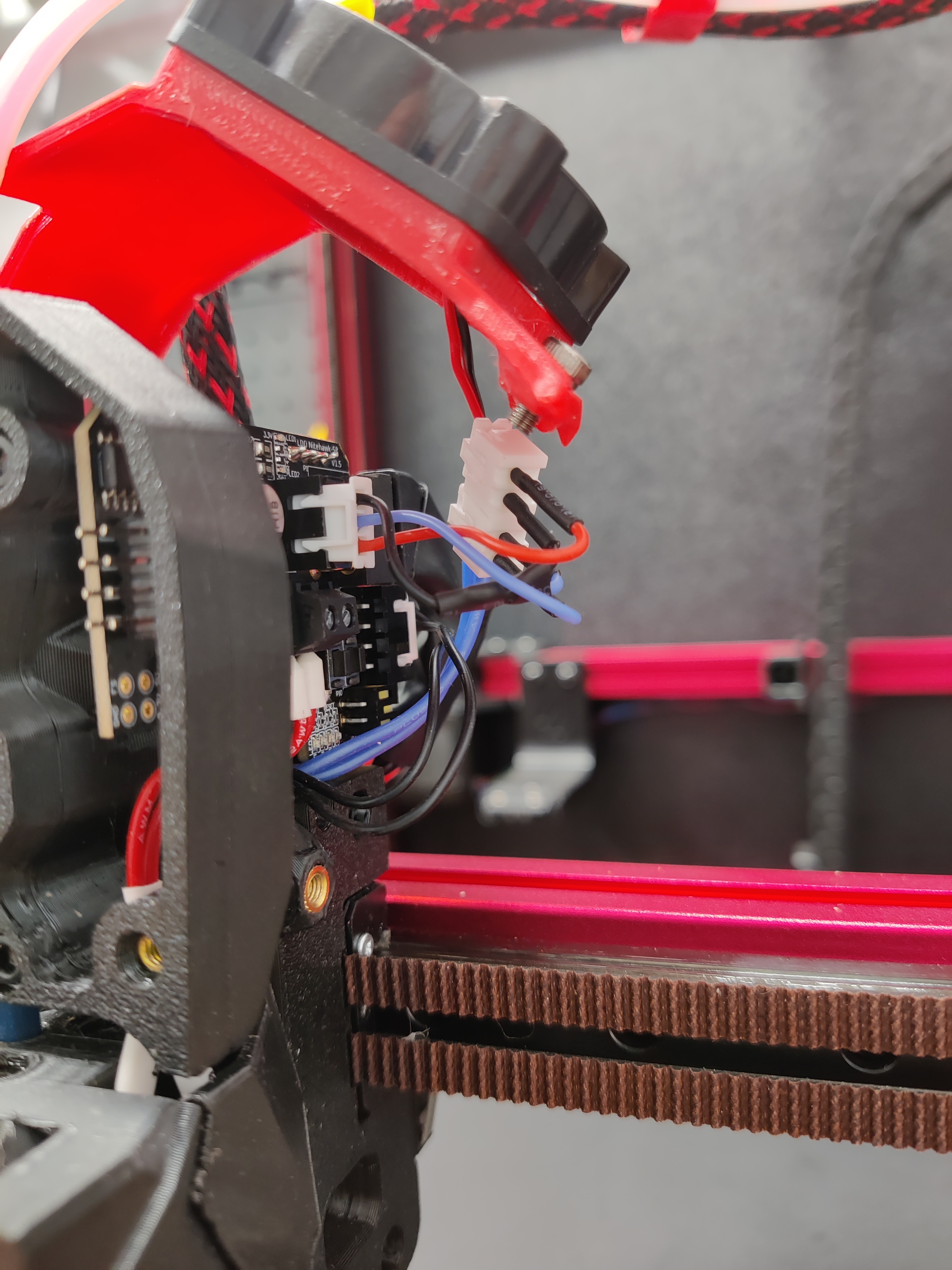

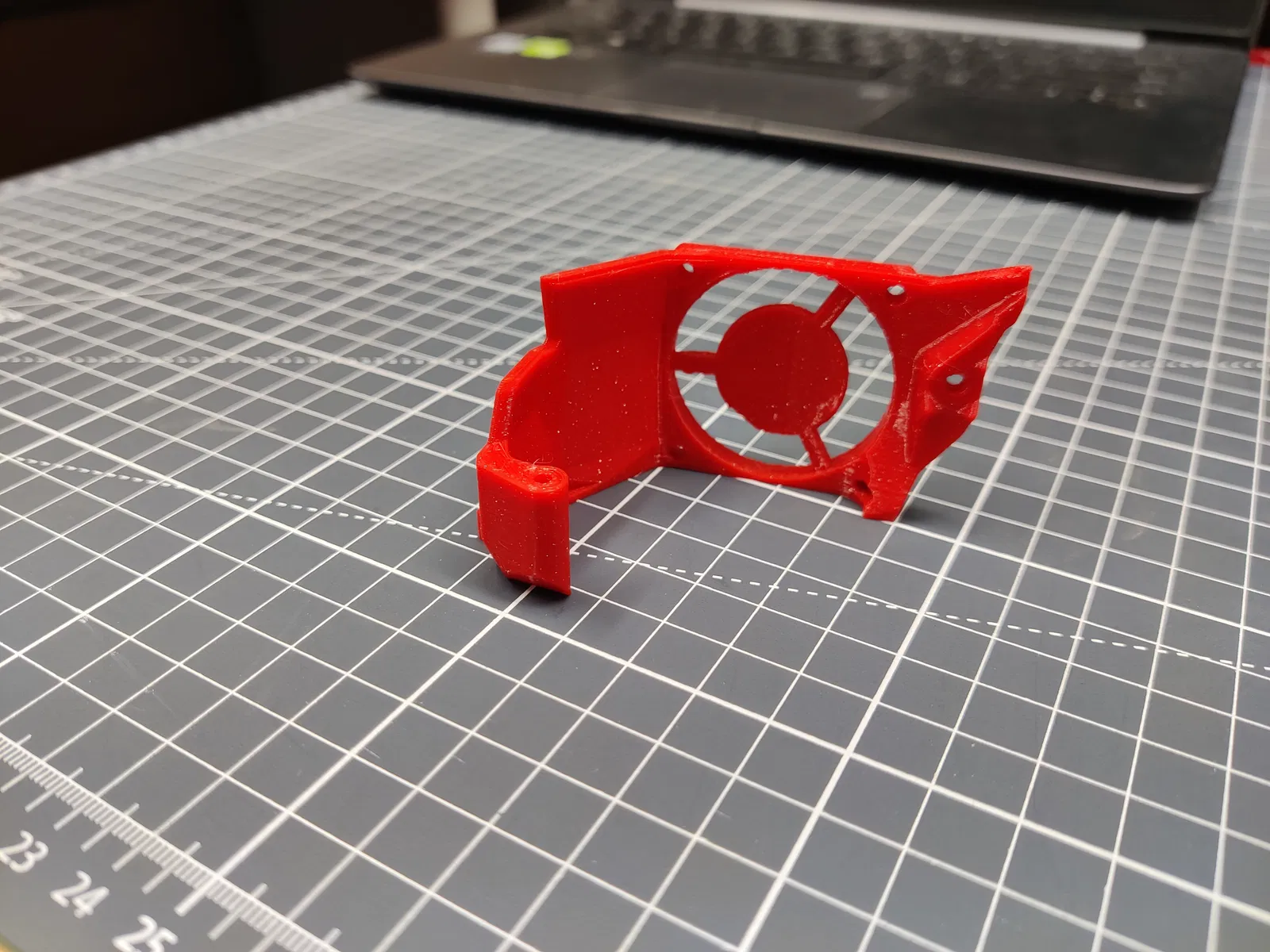

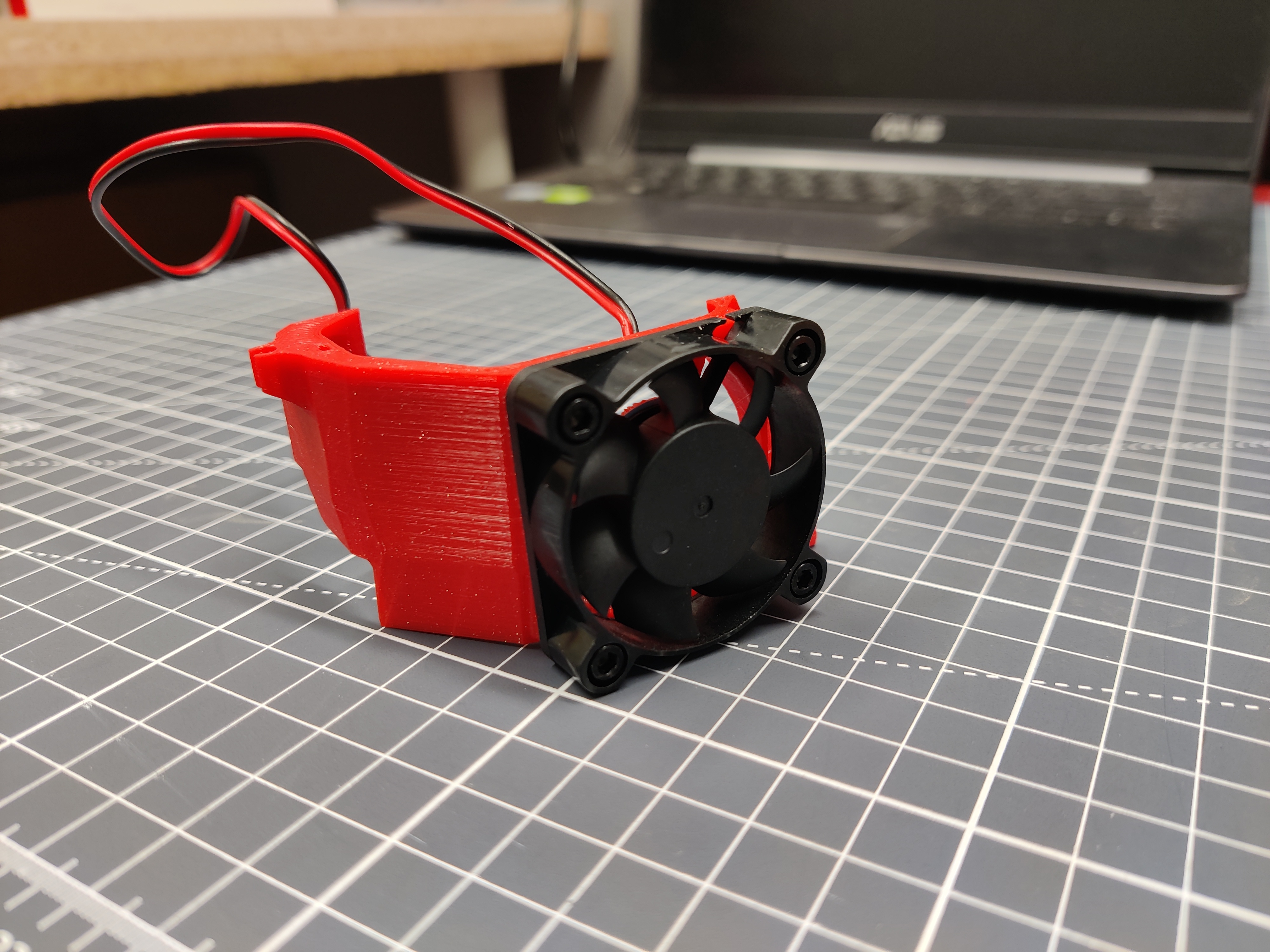

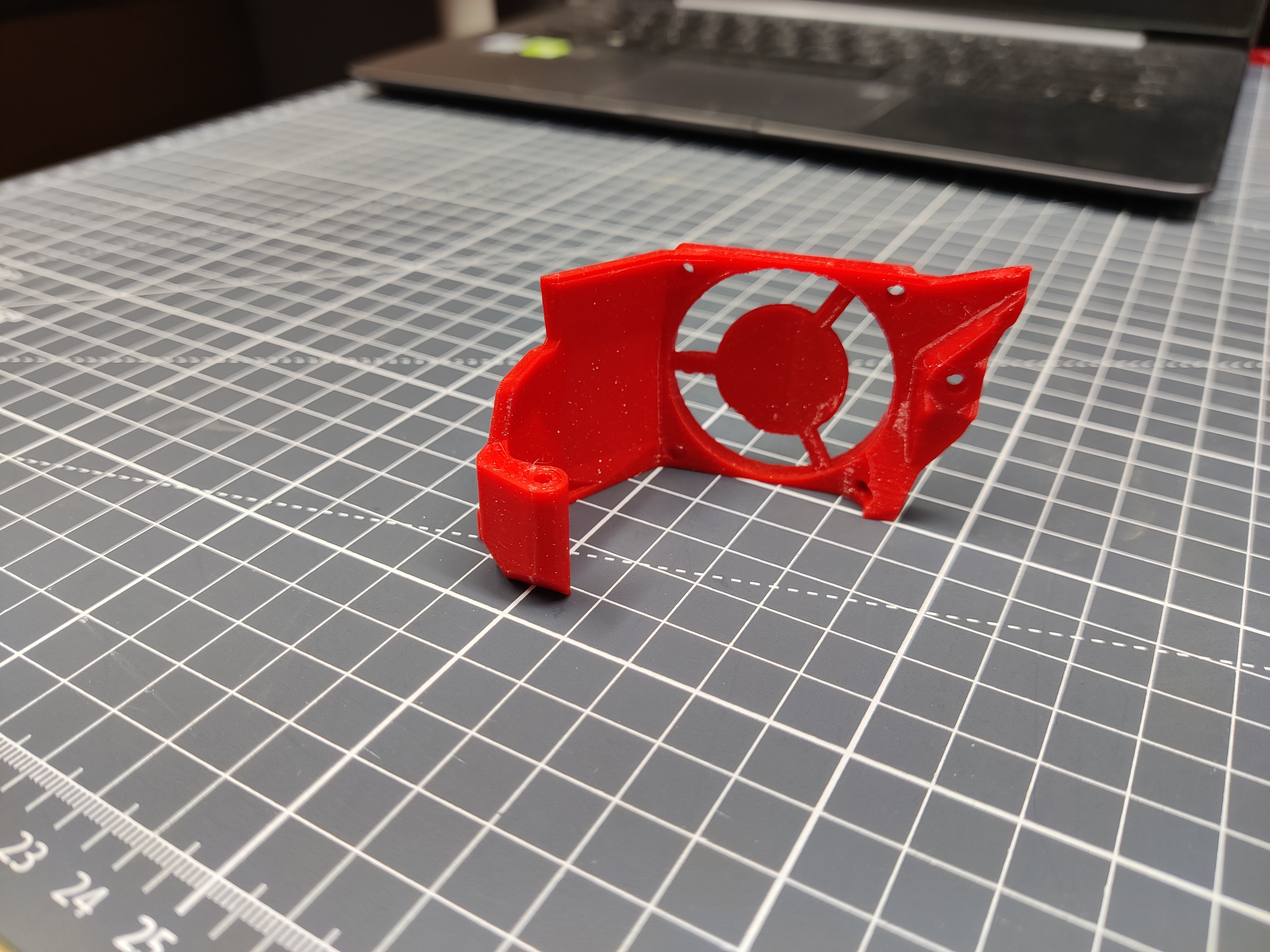

Bản dựng này sửa đổi nắp Clockwork 2 được cung cấp cho Nitehawk để gắn quạt 4010 (vì tôi có nhiều quạt 24v 4010 dự phòng). Vì không có chỗ gắn quạt phụ trên bo mạch toolhead, bạn sẽ cần cấp nguồn và nối đất cho nó bằng cách sử dụng một trong các đầu nối hiện có. Hãy chắc chắn bạn hiểu rõ mình đang làm gì với dây điện, vì bạn có thể làm cháy các chân dữ liệu của RP2040 nếu cấp nguồn 24v vào một trong số chúng. Ví dụ, trong trường hợp của tôi, tôi sử dụng đầu dò Klicky nên tôi có nguồn cấp 24v chưa sử dụng và sau đó nối dây nối đất của quạt 4010 24v với một trong các dây của đầu dò Klicky (có kèm ảnh).

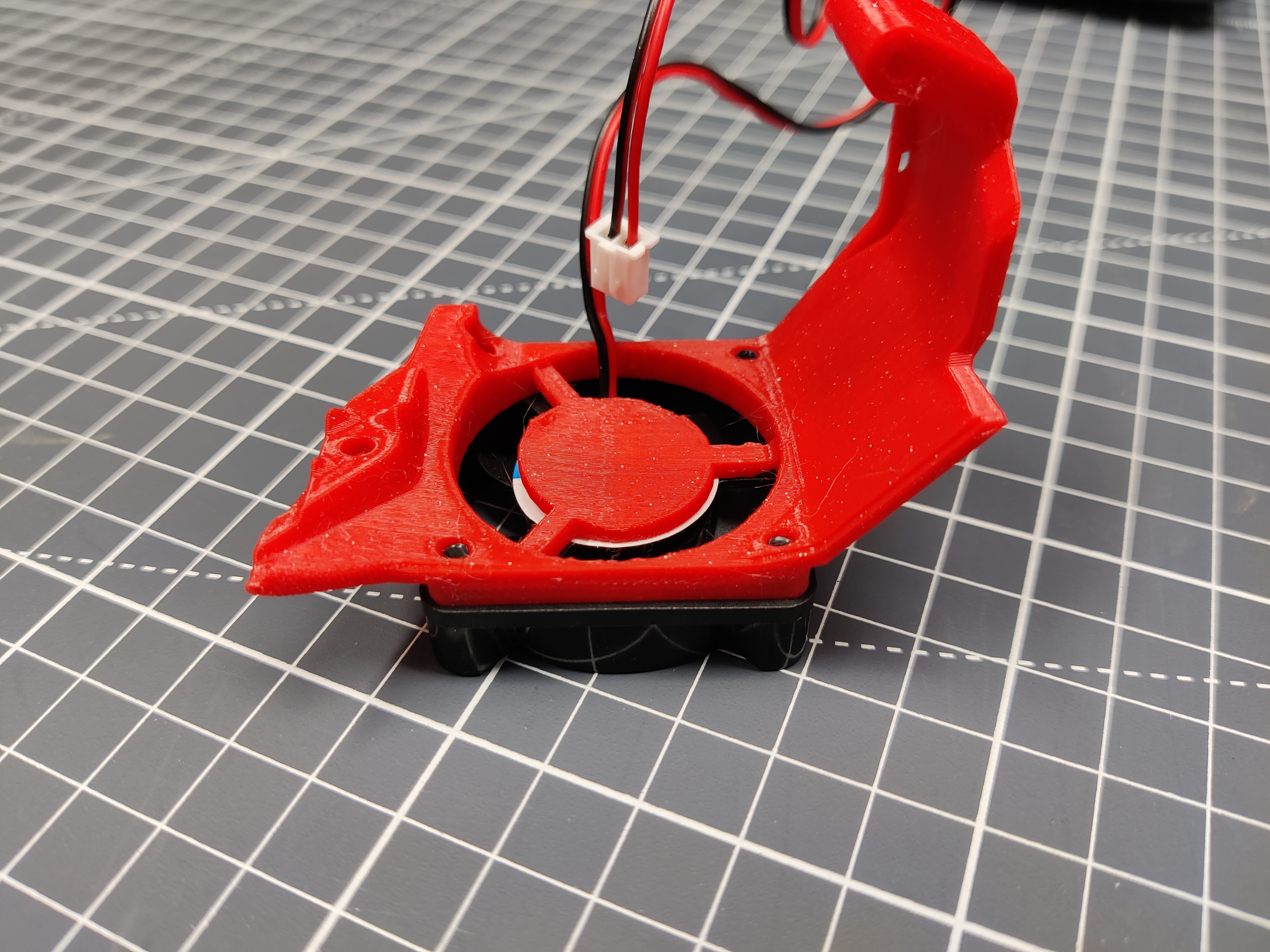

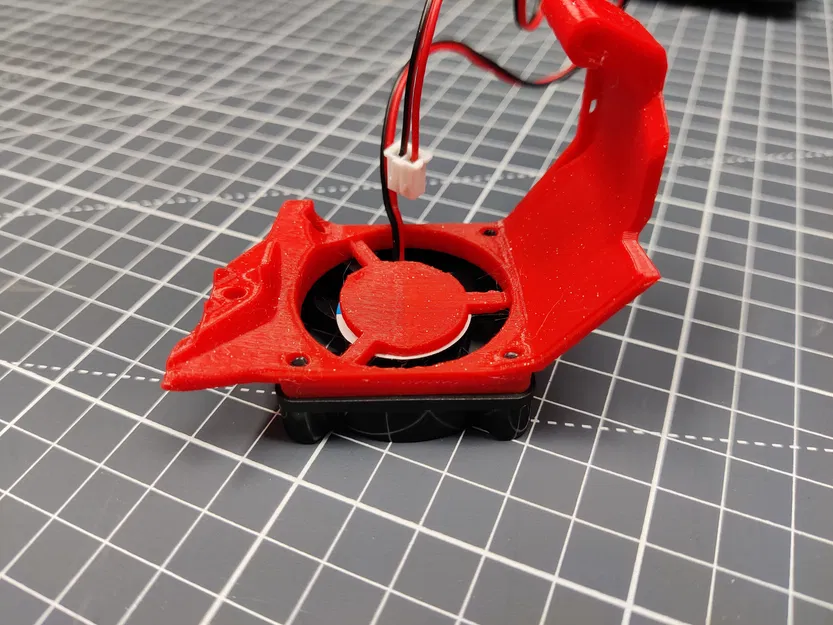

Các lỗ bu lông nên dùng vít M3x12 (x4) mà không nhô ra khỏi vỏ, nhưng bạn nên kiểm tra kỹ các vít để đảm bảo chúng không chạm vào bất cứ thứ gì trên bo mạch Nitehawk, phòng trường hợp thiết kế quạt của bạn khác với của tôi.

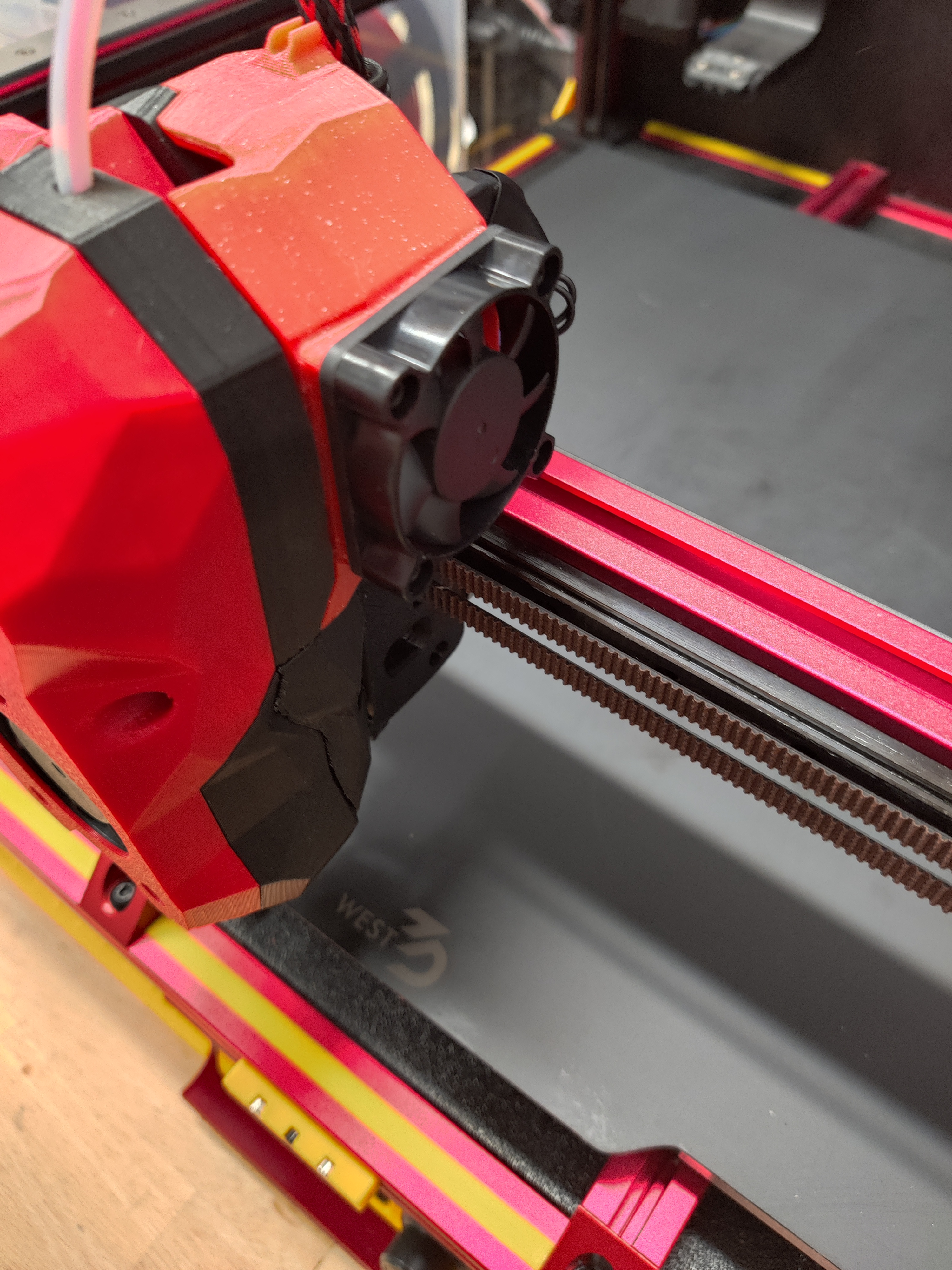

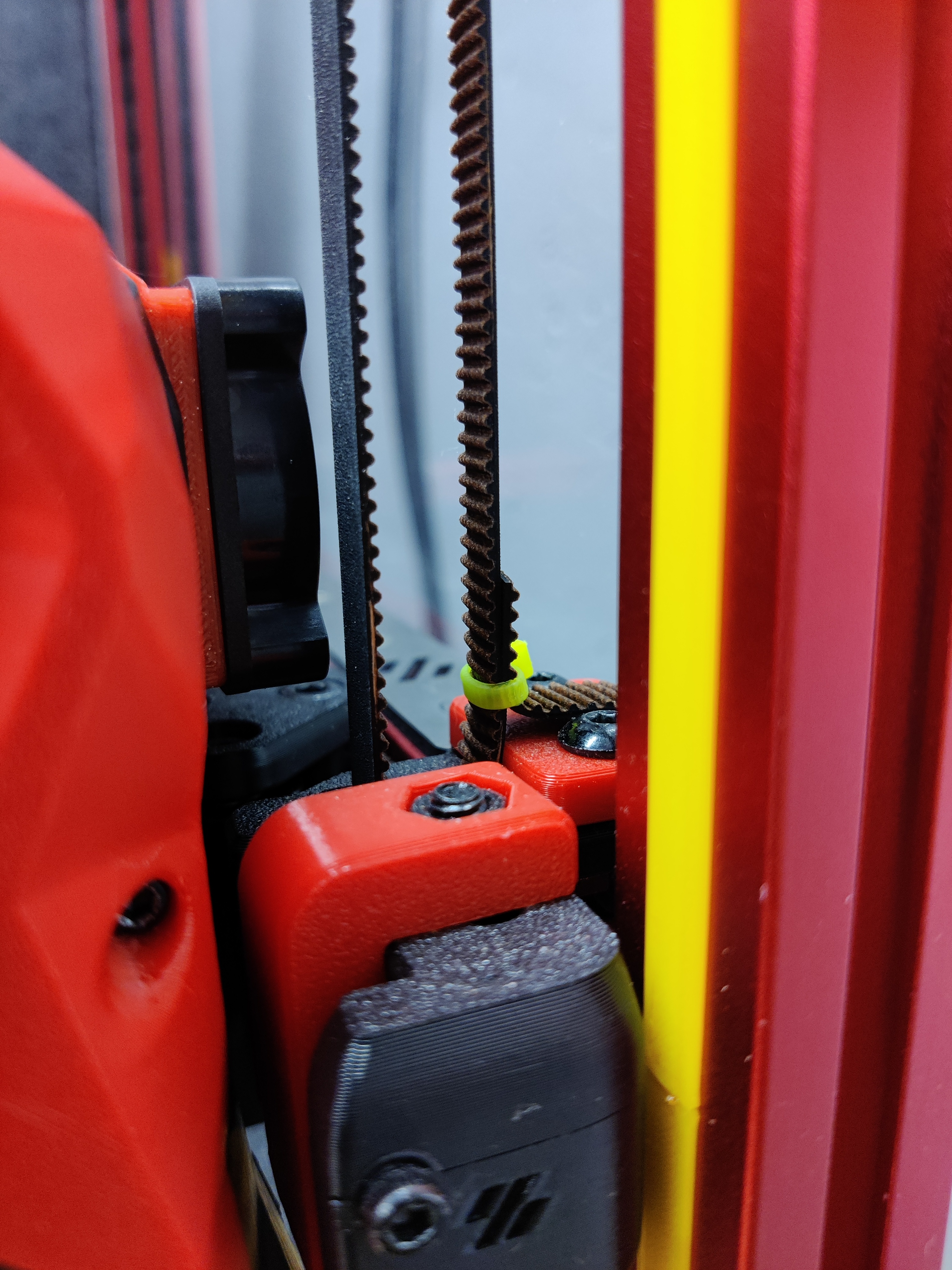

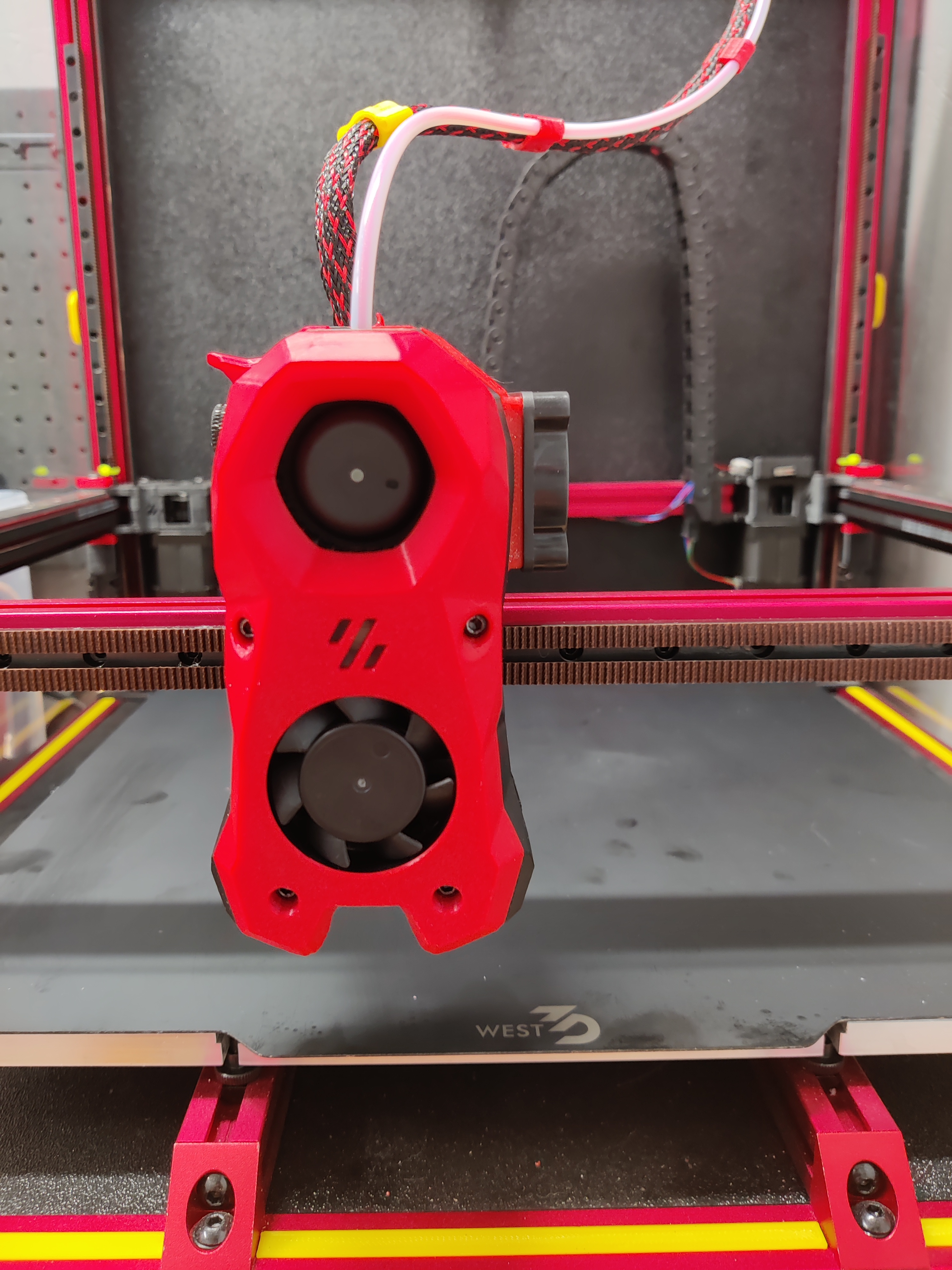

Hãy cẩn thận sắp xếp mọi thứ khi đóng nắp để đảm bảo quạt không bị vướng bởi bất kỳ dây điện hoặc đầu nối nào. Cuối cùng, hãy đảm bảo quạt không chạm vào dây đai Z phía trước bên phải. Tôi đã đính kèm ảnh của Voron 2.4 350mm của tôi ở X:350, Y:0 và nó vẫn còn khá xa, nhưng bản dựng của bạn có thể gần hơn và bạn cần điều chỉnh trong slicer để tránh góc đó.

In bằng cài đặt bộ phận Voron tiêu chuẩn sử dụng sợi chịu nhiệt như ABS/ASA. Có thể cần hỗ trợ cho các lỗ thông gió quạt nhưng những lỗ này sẽ không nhìn thấy được sau khi quạt được lắp, vì vậy tùy bạn quyết định.
