Kẹp / Giá đỡ ống PVC (nhiều kích cỡ)

Dạo gần đây tui có lắp thêm cái máy bơm nhiệt cho hồ bơi nhà tui, nên phải chỉnh sửa lại mấy cái đường ống nước với cần mấy cái kẹp để giữ chúng lại. Mấy cái kẹp bán sẵn không xài được nên tui tự làm, tiện thể chia sẻ luôn, phòng hờ có ai gặp vấn đề giống tui.

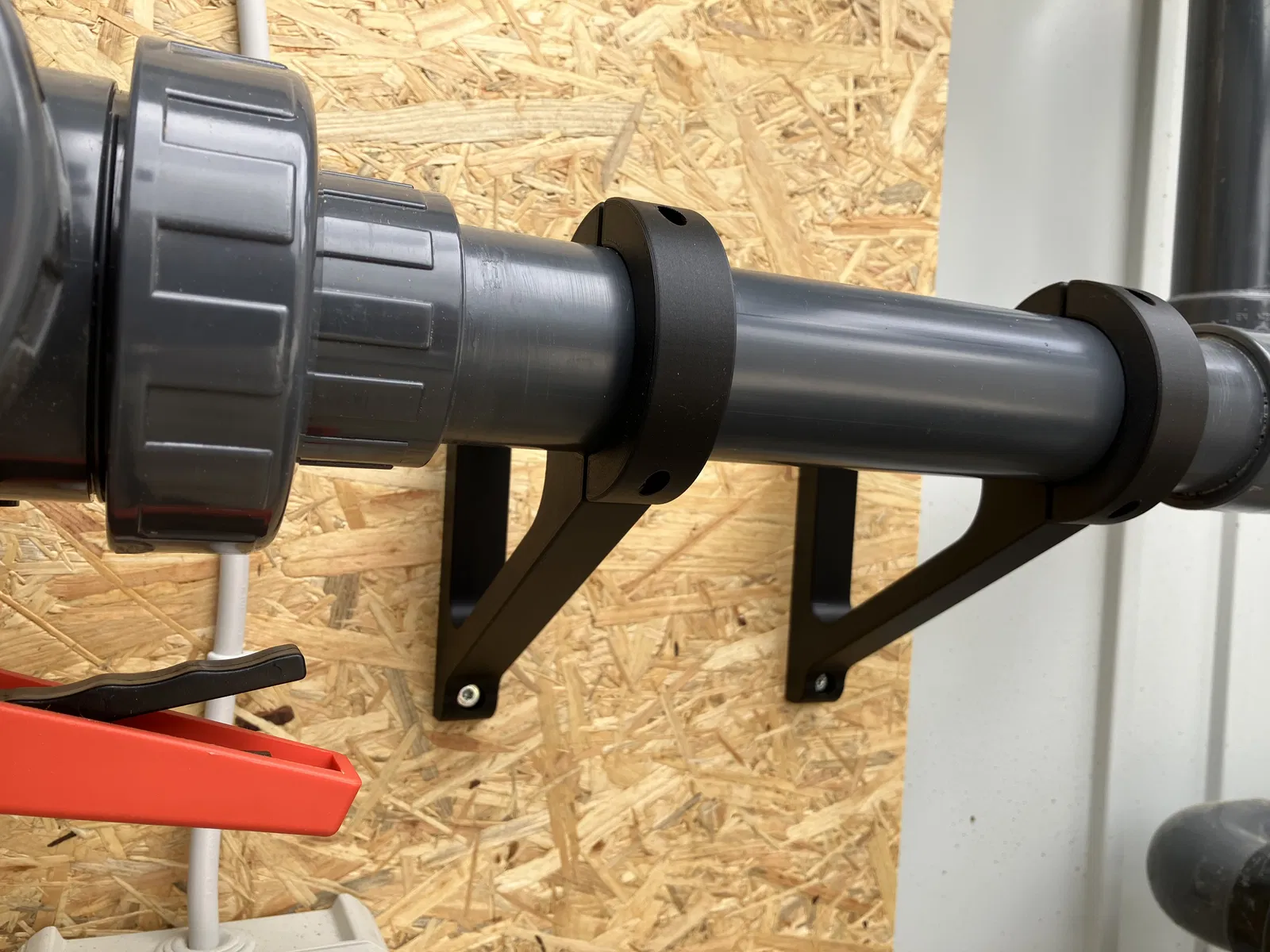

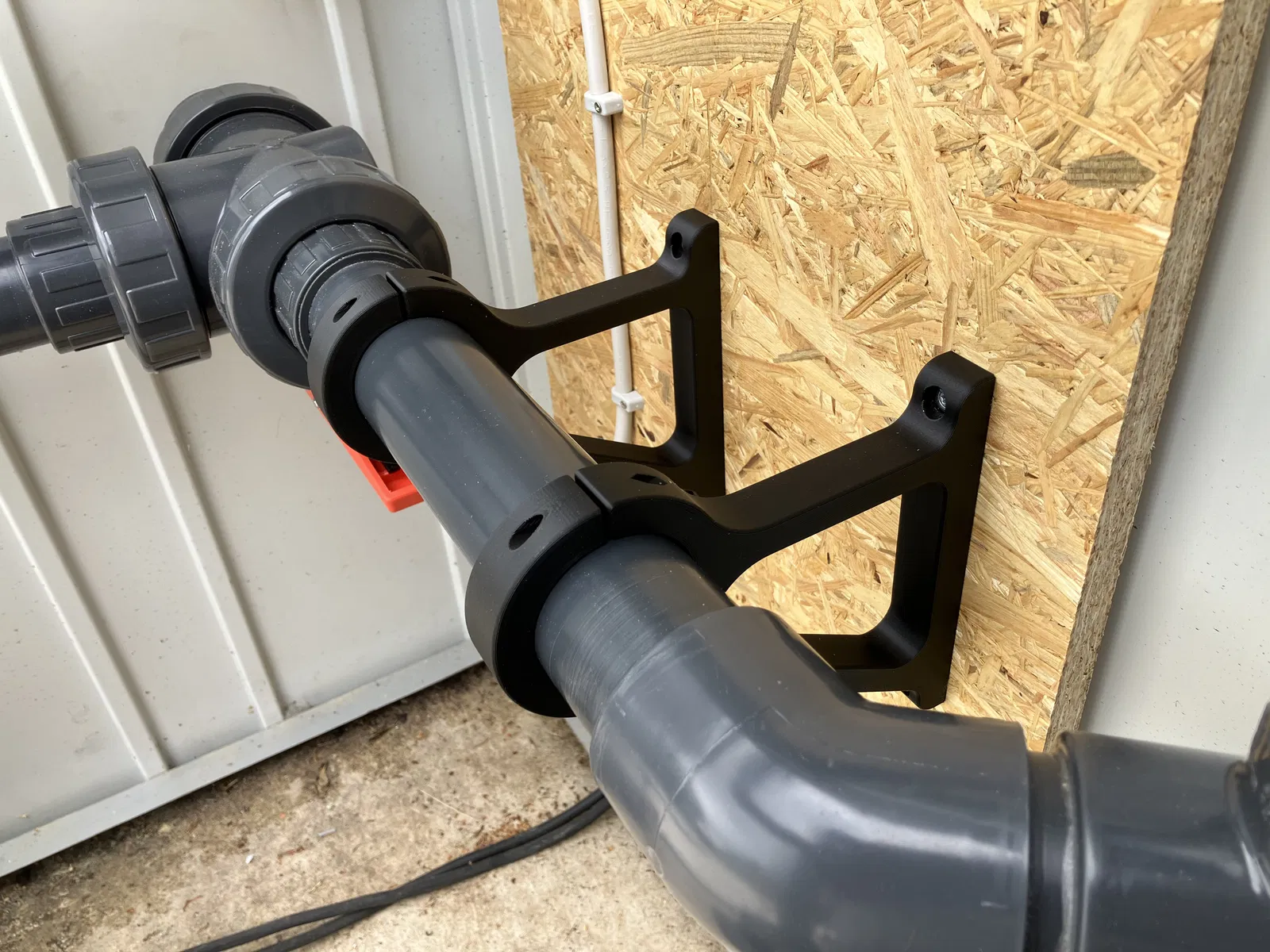

Mấy cái mà tui đã in và có trong hình thì hơi khác so với mấy cái tui tải lên, chỉ để tham khảo thôi.

Phiên bản tải lên đã được chỉnh sửa và cải tiến, giảm thời gian in và lượng vật liệu tiêu thụ, đồng thời làm cho ốc gắn phía trên dễ tiếp cận hơn nhiều.

Tôi làm 3 kích cỡ khác nhau, số đầu tiên là khoảng cách từ bề mặt gắn đến tâm ống, số trong ngoặc là khoảng cách từ bề mặt gắn đến góc trong của ống.

_Nếu ai cần kích cỡ cụ thể thì cứ nhắn tin cho tui, tui sẽ chỉnh sửa mẫu nhanh chóng và tải lên file (3mf hoặc stl) theo ý bạn :-)

_Phần cứng cần thiết để lắp:

• 2x Spax 4,5mm hoặc tương tự
• 1x Ốc lục giác M3x20 (phần kẹp trên)
• 1x Ốc lục giác M3x30 (phần kẹp dưới)
• 2x Đai ốc M3 Nyloc

_Cài đặt in:

• 0,2 IS Structural
• 3 lớp chu vi
• 7 lớp đáy / 7 lớp trên
• 10% lưới Gyroid

In bằng PETG, ASA hoặc bất kỳ sợi nhựa nào dùng ngoài trời
