Vỏ BTT HDMI 7 cho thanh nhôm 2020
Vỏ cho BTT HDMI 7, có khớp nối và đế gắn thanh nhôm 2020. Thiết kế in nguyên khối, dễ lắp ráp với các bộ phận được làm lại. Bao gồm hướng dẫn chi tiết và danh sách vật tư.
Mô tả
Mô tả

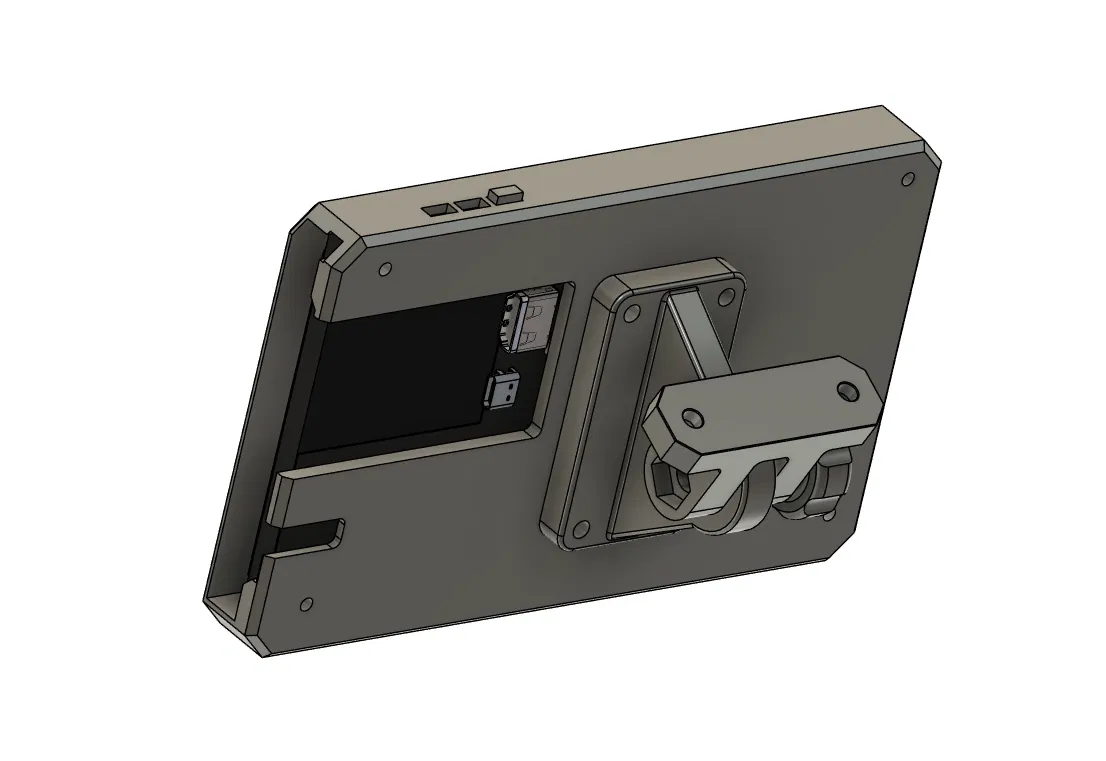

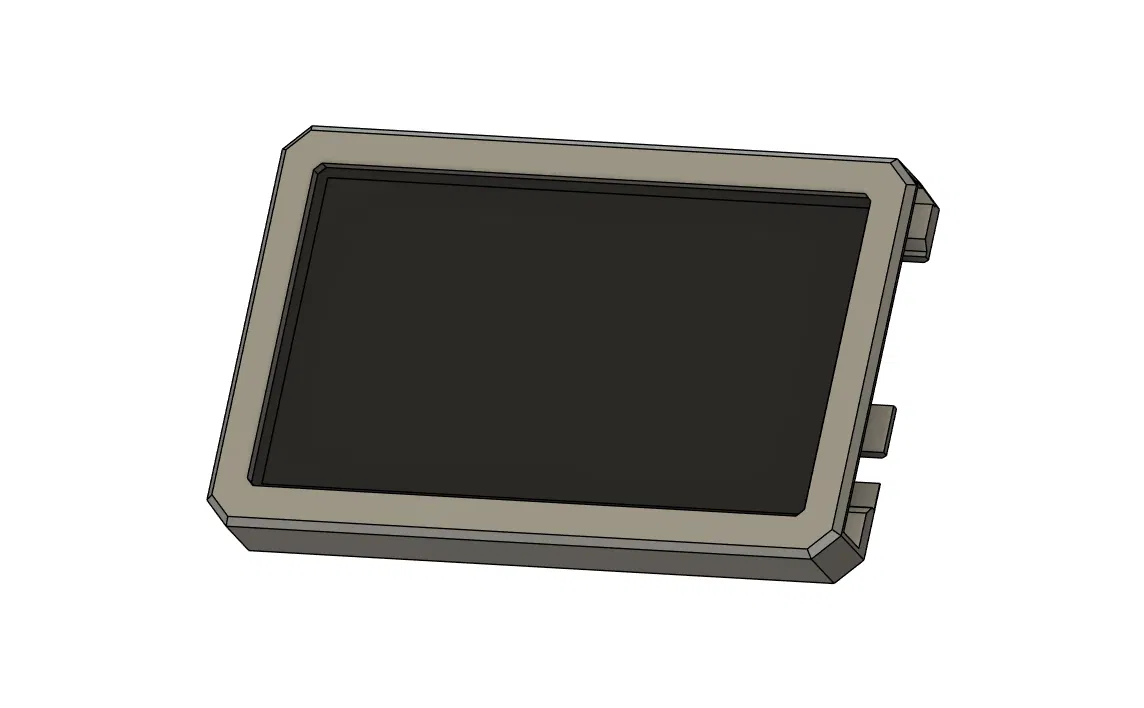

Cái vỏ cho BTT HDMI 7, có kèm khớp nối và đế để gắn lên các máy in có thanh nhôm định hình 2020. Vỏ này được thiết kế để in nguyên khối. Vỏ và đế là bản gốc, còn các bộ phận khác được tái sử dụng hoặc chỉnh sửa từ hai mẫu được liên kết bên dưới.
Tệp
- Vỏ màn hình: bản gốc
- Khớp nối: mẫu khớp nối của Jake90, chỉnh sửa để dùng ốc lục giác chìm
- Núm xoay: mẫu núm xoay của COD
- Đế: bản gốc
- Nút bấm: bản gốc nhưng lấy ý tưởng
Danh sách vật tư (BOM)
- 4* Ốc lục giác chìm M3x4x5
- 8* Ốc đầu tròn M3x10 (cho khớp nối, bất kỳ con nào dài hơn 10mm đều dùng được, nhưng chỉ dùng loại đầu tròn thôi nhé)
- 1* Bu lông lục giác M8x40
- 1* Đai ốc lục giác M8
- 2* Ốc M5x12
- 2* T-nut M5
Hướng dẫn
- Gắn ốc lục giác chìm vào khớp nối
- Vặn khớp nối vào vỏ bằng ốc M3x10
- Gắn các nút bấm vào lỗ của nó
- Trượt màn hình vào, cẩn thận với cáp ruy băng nhé
- Vặn màn hình vào vỏ

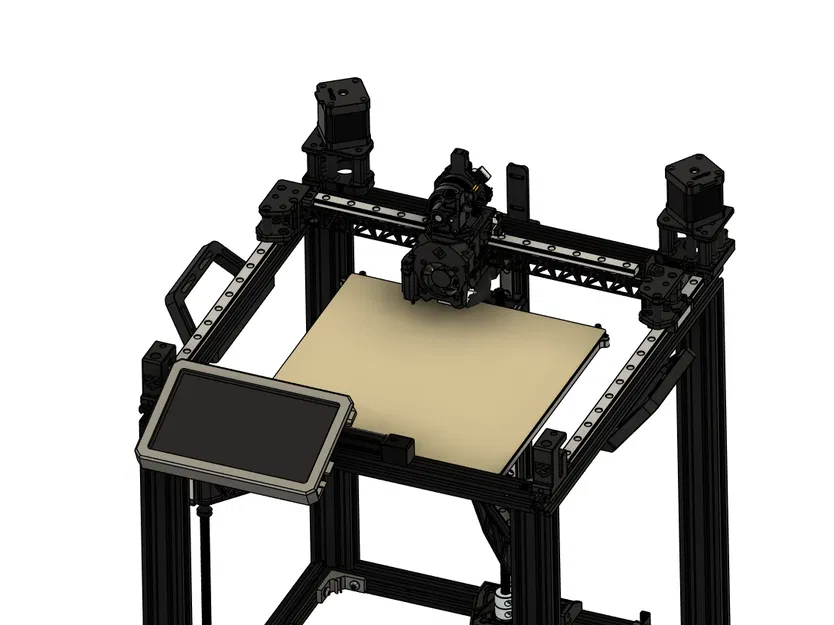

- Lắp đế lên khung máy của bạn
- Vặn khớp nối vào đế
Cài đặt in
Tôi in bằng PLA và chạy ngon lành
Chiều cao lớp 0.2mm (bắt buộc cả lớp đầu tiên), ít nhất 3 lớp tường và 3 lớp đáy/đỉnh.

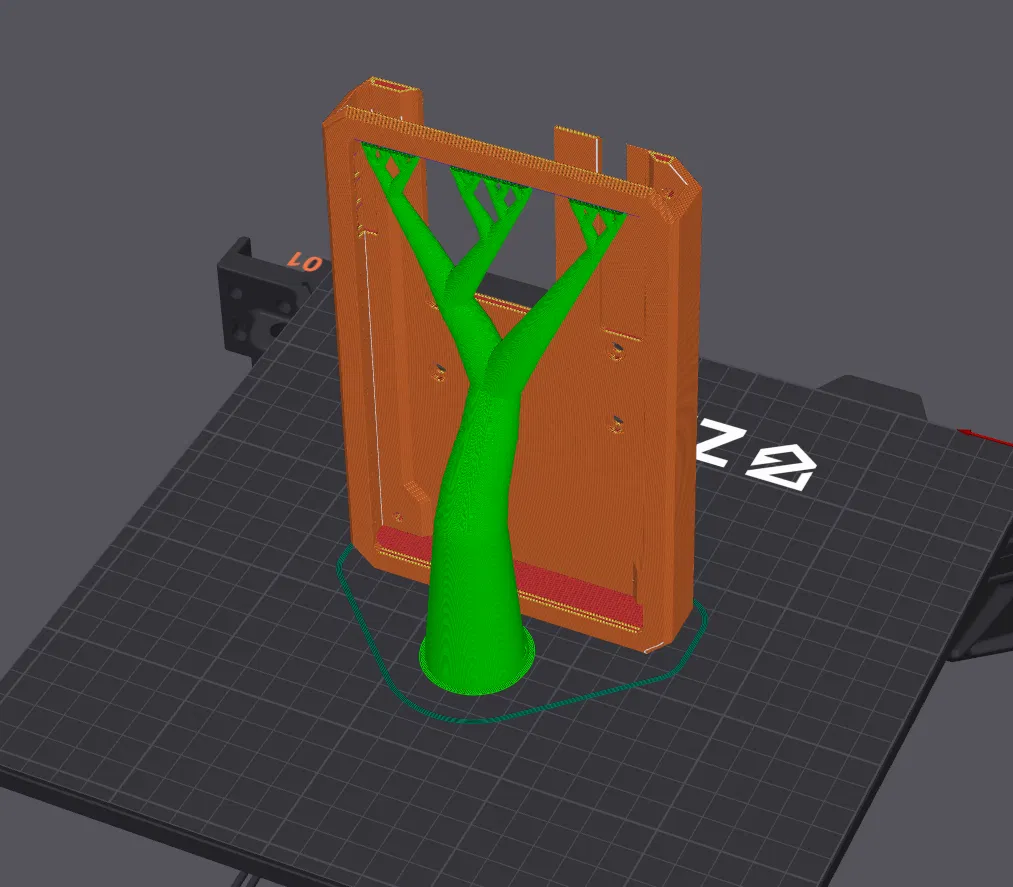

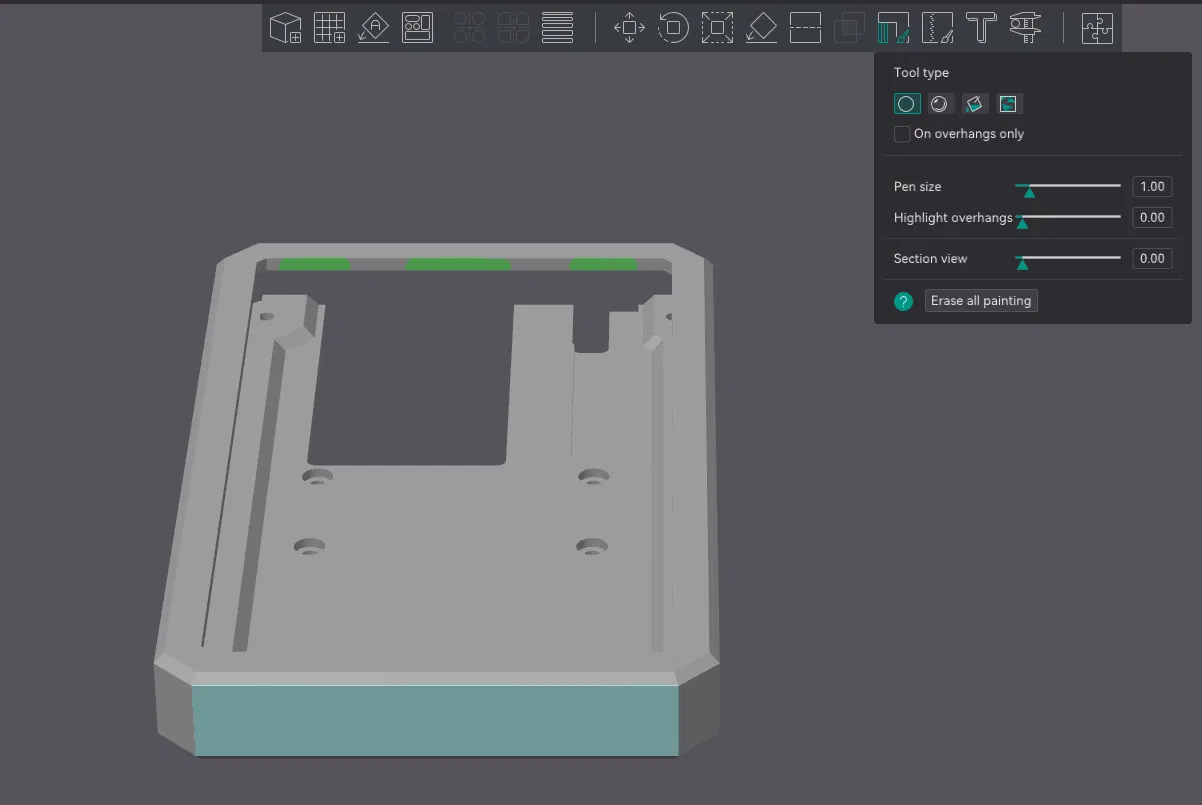

Hầu hết các tệp đều có thể in mà không cần hỗ trợ. Ngoại trừ vỏ màn hình được thiết kế để in nguyên khối và theo chiều dọc. Phần hỗ trợ duy nhất cần thiết là để đỡ các phần bị bắc cầu như trong hình.
