Pantograph 200mm, 250mm, 300mm

Đây là một cái Pantograph. Nó dùng để vẽ lại một bản vẽ với tỉ lệ khác, thường là 50% (1/2). Đơn giản là bạn chỉ cần đi theo đường viền của vật thể hoặc bản vẽ để sao chép nó theo tỉ lệ mong muốn. Có thể dùng để đi theo đường viền của một bộ phận để chuyển nó lên giấy theo tỉ lệ.

Có các kích thước: 200mm, 250mm, 300mm. Hãy chọn cái phù hợp với kích thước máy in của bạn. Các bộ phận đã được định hướng sẵn theo chiều tối ưu.

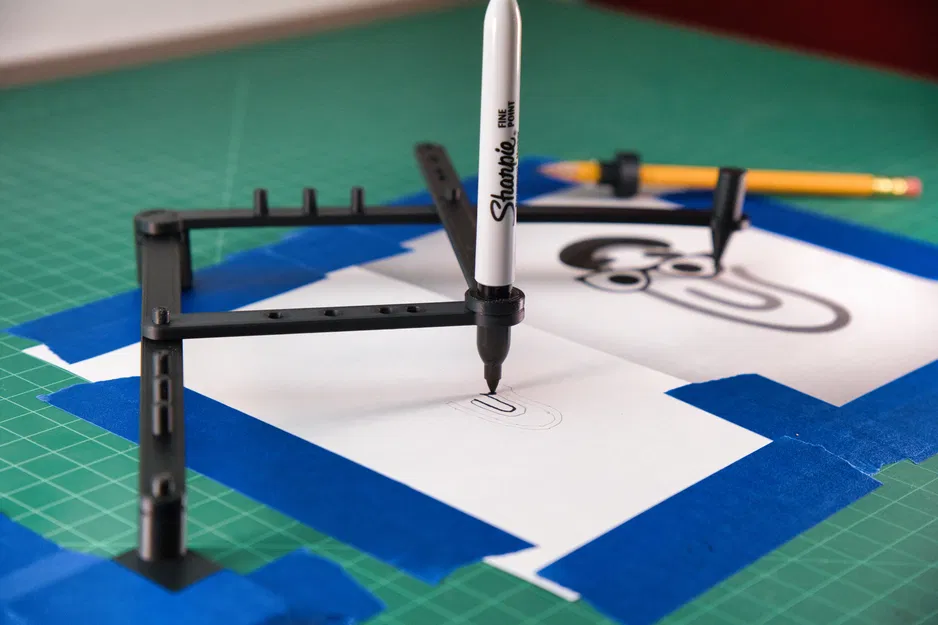

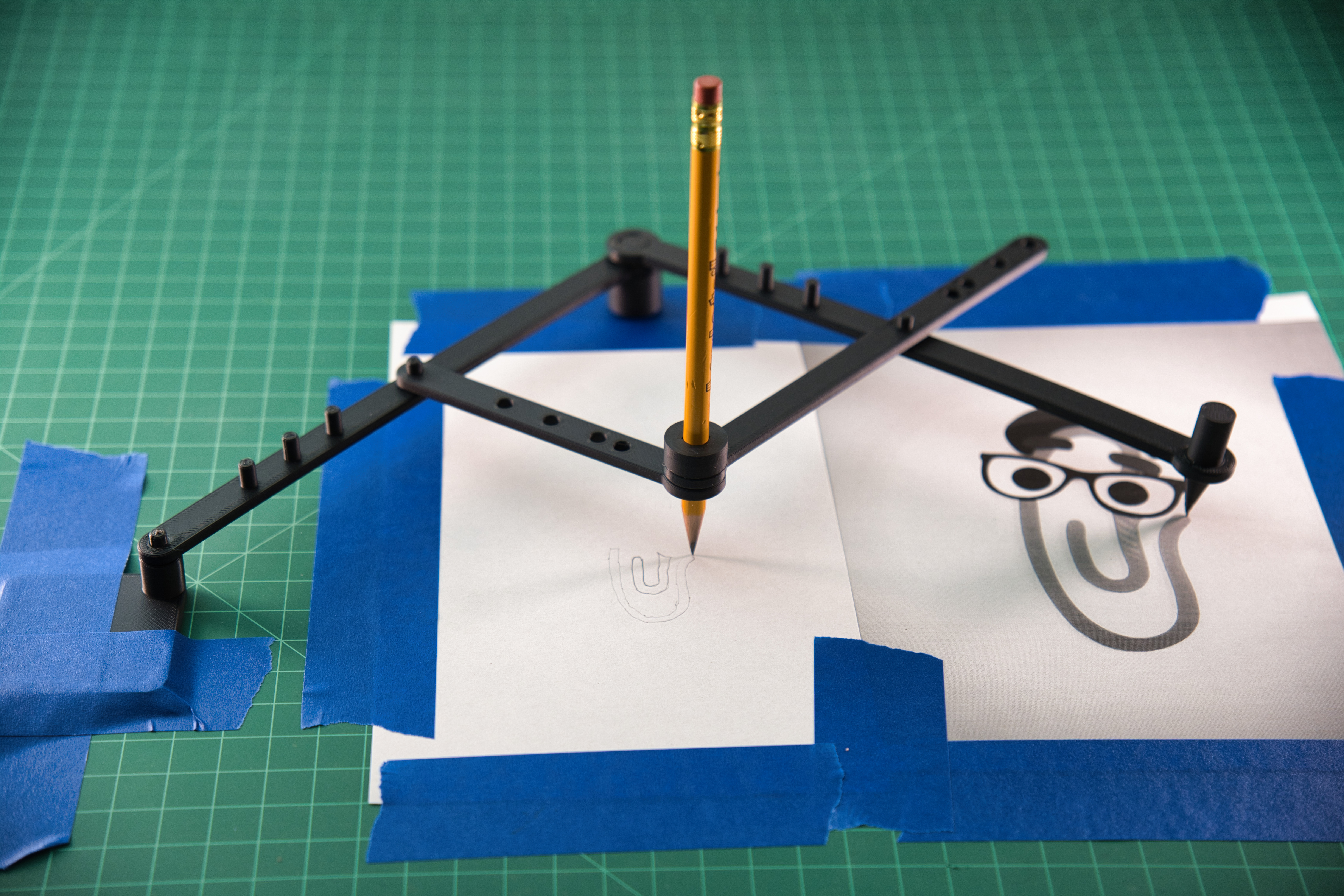

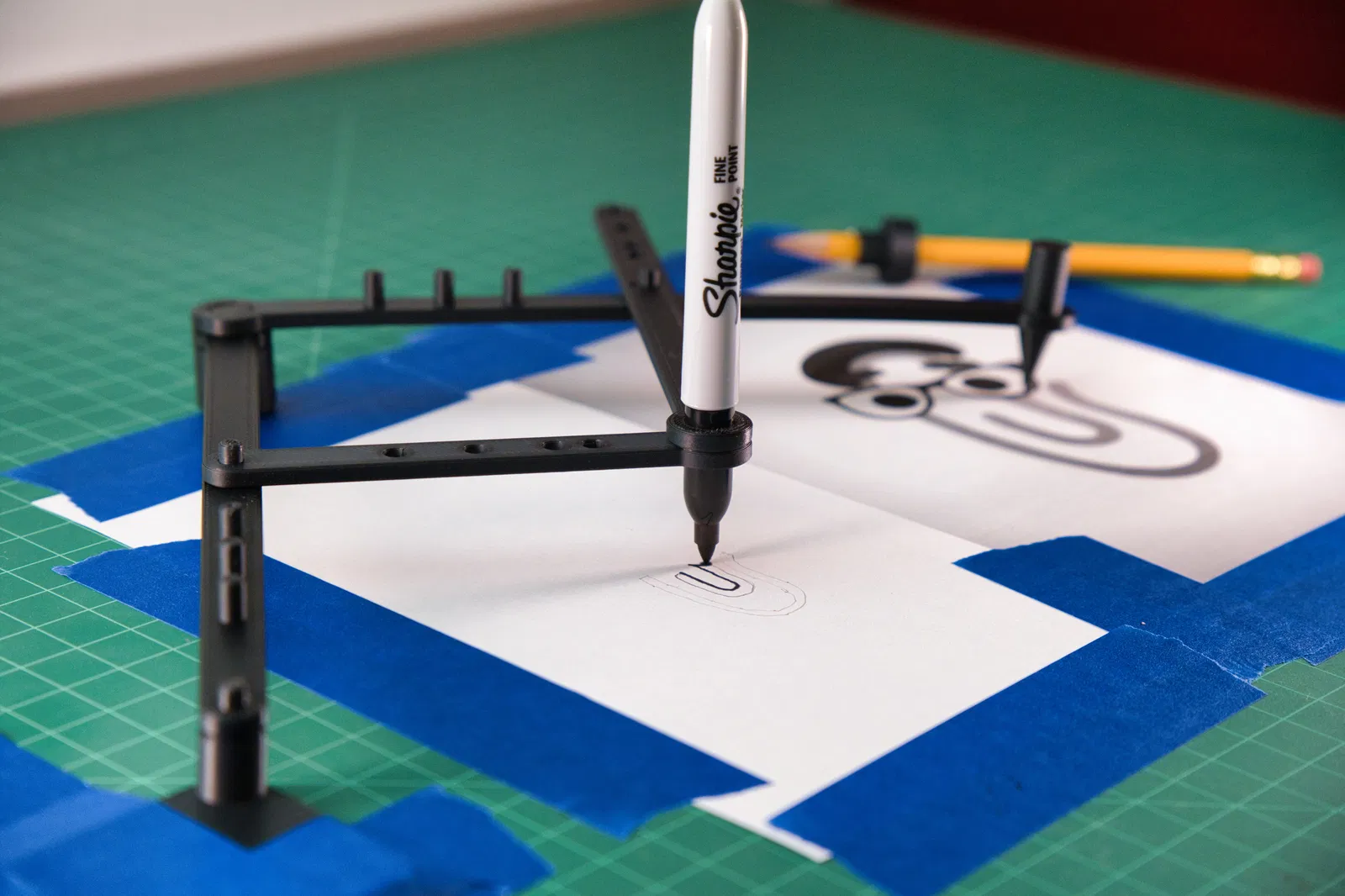

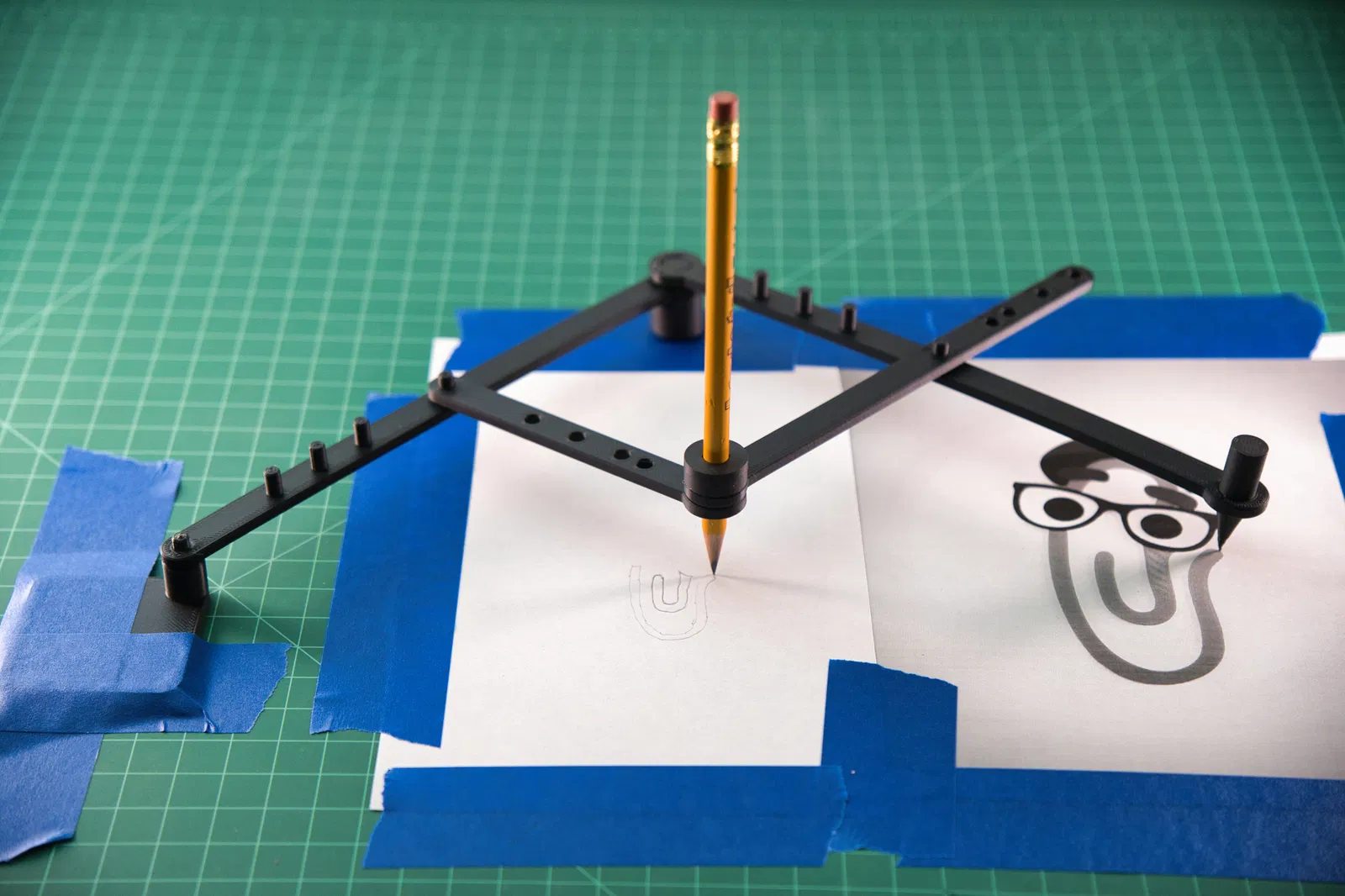

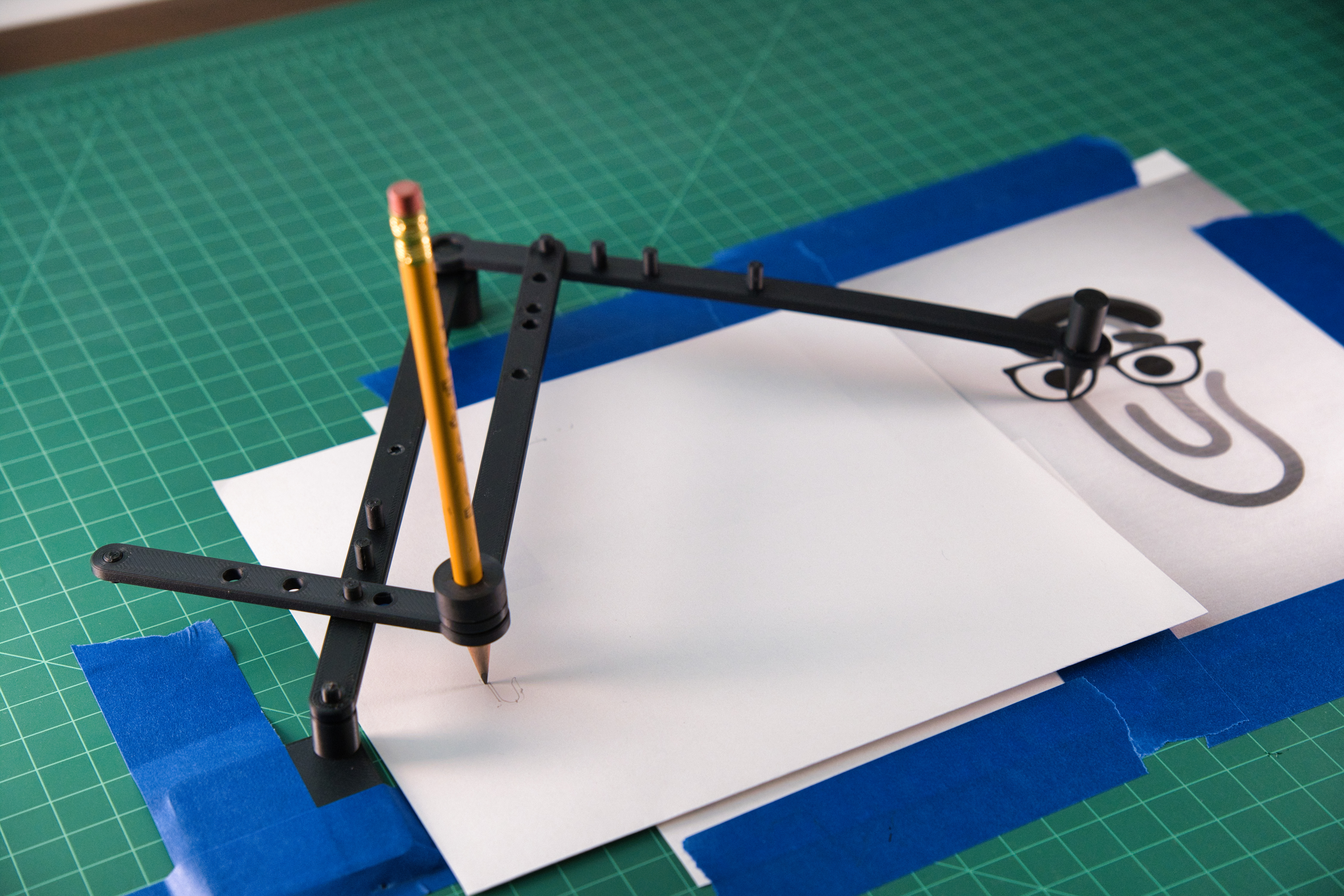

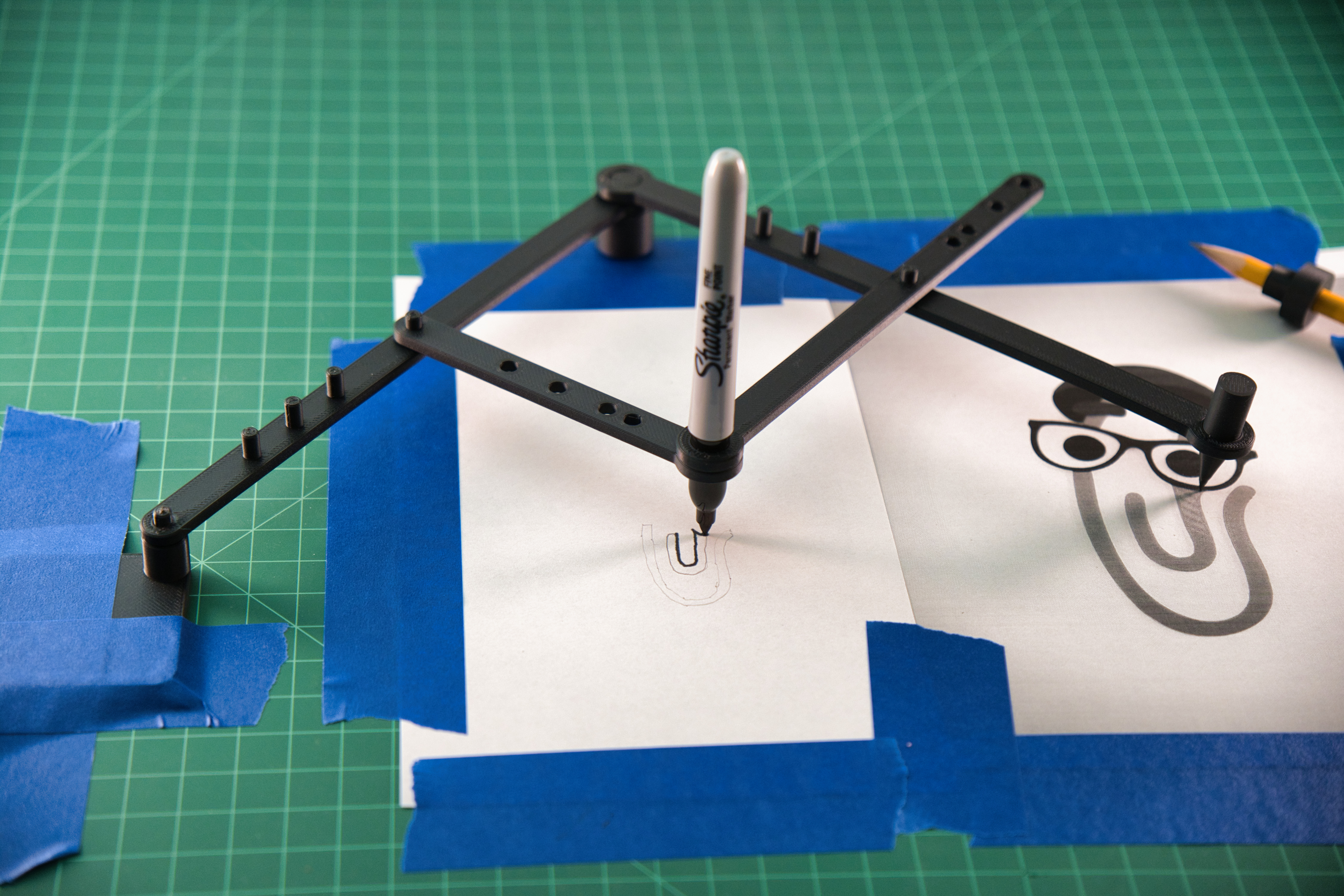

Thiết kế để dùng với bút dạ Sharpie. Có bộ chuyển đổi để dùng với bút chì.
Có thể sao chép bản vẽ với tỉ lệ 50%, 33%, 25%, 16.7% (1/6). Có thể thay đổi bút chì và bộ phận dẫn để phóng to bản vẽ lên 200%, 300%, 400% và 600%.

Thiết kế này có thể in với mọi kích thước đầu phun và mọi độ cao lớp in. Bản này là bản 200mm, dung sai 0.1mm. Được in với đầu phun 0.5mm, độ cao lớp in 0.25mm trên máy Prusa MK4 với sợi PLA mờ.

Không cần phần cứng. Không cần support. Lắp ráp dễ dàng. Dung sai giữa các bộ phận chuyển động là 0.1mm, 0.2mm hoặc 0.3mm (trong file zip). Bất kỳ sự lỏng lẻo nào cũng sẽ bị chuyển vào bản vẽ. Tôi có thể tạo mô hình có dung sai cao hơn theo yêu cầu.

Cập nhật Đã có bài kiểm tra dung sai.

Hai tay: Có thể lắp ráp cho bên phải hoặc bên trái. Mọi bộ phận đều đối xứng.

Vui lòng không dùng sợi PLA lụa (silk PLA) hoặc bất kỳ loại PLA giòn nào. PLA thường hoặc mờ, PLA+, PETG, ABS/ASA hoạt động hoàn hảo.

Nên dùng băng dính để cố định các tờ giấy. Nếu có thể, hãy kẹp/dán đế xuống mặt bàn làm việc.

Để lắp ráp: Đặt đế lên bàn. Gắn Bộ phận A vào đế. Gắn Bộ phận B vào đầu của Bộ phận A với Chân đế (B trên A). Gắn Bộ phận C vào giữa Bộ phận A (C trên A). Gắn Bộ phận D vào giữa Bộ phận B (D trên B). Đặt bút chì hoặc bút dạ vào giao điểm C và D (D trên C).

Vui lòng để lại những bản in, bình luận và góp ý, tôi đang tích cực bảo trì mô hình này. Nhắn tin cho tôi nếu bạn cần mô hình tương tự với dung sai khác hoặc bộ giữ bút với kích thước khác.
