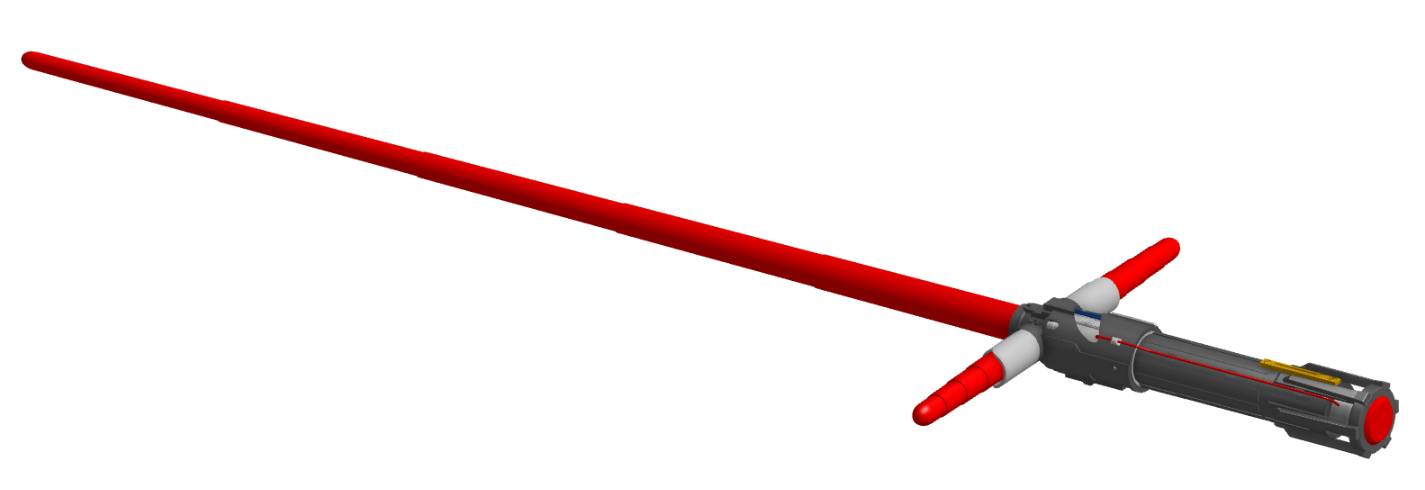

Kylo Ren Lightsaber Thu Gọn

Tui xin giới thiệu bản remix của CaseStudyno8 (https://www.thingiverse.com/thing:1598042) và 3DPRINTINGWORLD (https://www.thingiverse.com/thing:3606120) để tạo ra cây lightsaber có thể thu gọn của Kylo Ren. Tui đã làm lại toàn bộ thiết kế để phù hợp với lưỡi kiếm có thể thu vào. Nhiều bộ phận được ghép lại với nhau để giảm thiểu việc dán keo và tập trung vào việc thay đổi màu sắc lớp in. Lưỡi kiếm cũng được làm lại. Nó có góc nghiêng hơn, nên đầu lưỡi kiếm không quá mỏng, điều này cũng giúp lưỡi kiếm dài và rộng hơn. Thêm vào đó, độ cong của đầu lưỡi kiếm cũng khớp hơn.

Tài liệu 3mf đính kèm sẽ rất hữu ích, nó sẽ cho bạn thấy ý tưởng của tui.

Mọi thứ sẽ khớp hoặc lắp ráp khá đơn giản và vừa vặn. Hầu hết các bộ phận cần được dán keo lại - thiết kế này khá phức tạp vì cách in chủ yếu là không cần hỗ trợ, nên không còn cách nào khác ngoài dùng keo siêu dính.

Đối với khoang pha lê - hãy lắp và dán các bộ phận bên trong trước, sau đó trượt bộ phận bạc bên trong vào. Dùng sợi filament để giả lập dây điện - 2 sợi dài 30mm filament màu xanh, 1 sợi dài khoảng 200mm filament màu đỏ (cả hai loại filament đều có đường kính 1.75mm). Bạn có thể thoải mái sáng tạo với màu sắc, hình dạng dây, v.v.

Các núm pommel chỉ hơi tròn một mặt và bạn chỉ cần 5 cái (vì có kẹp thắt lưng).

Kẹp thắt lưng là dạng dán, nhưng nó sẽ khiến việc tháo rời cán kiếm là không thể. Tui sẽ sớm tìm giải pháp khác trong bản cập nhật sắp tới.

Cố gắng căn chỉnh các bộ phận của lightsaber theo cách chúng được xếp với nhau.

Tui sẽ in thử sớm để tìm ra các vấn đề về dung sai (chủ yếu là lưỡi kiếm, ren pommel), v.v. và tui sẽ cập nhật toàn bộ thiết kế. Tui cũng dự định làm cho bộ phận điện tử pommel phức tạp hơn sau này - bây giờ chủ yếu là thử xem mọi thứ có hoạt động tốt với nhau không. KHÔNG DÁN NẮP POMMEL nếu bạn muốn thay thế bộ phận điện tử pommel trong tương lai.

Tải về, in và tận hưởng nhé! :)

CẬP NHẬT V1.1

• Pommel_main và Pommel_lid - file 3mf đã cập nhật
• Pommel_electronics giờ đã khớp - file 3mf đã cập nhật

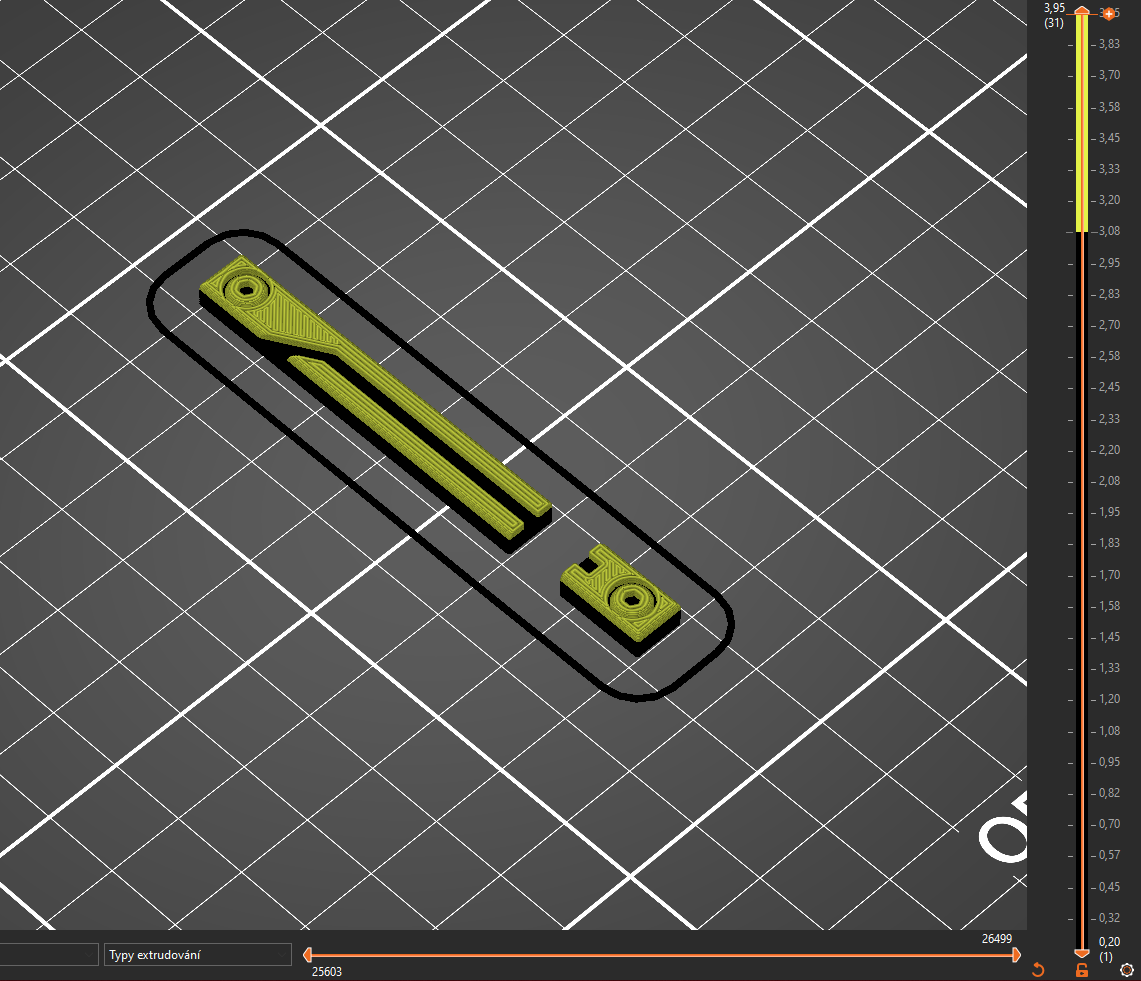

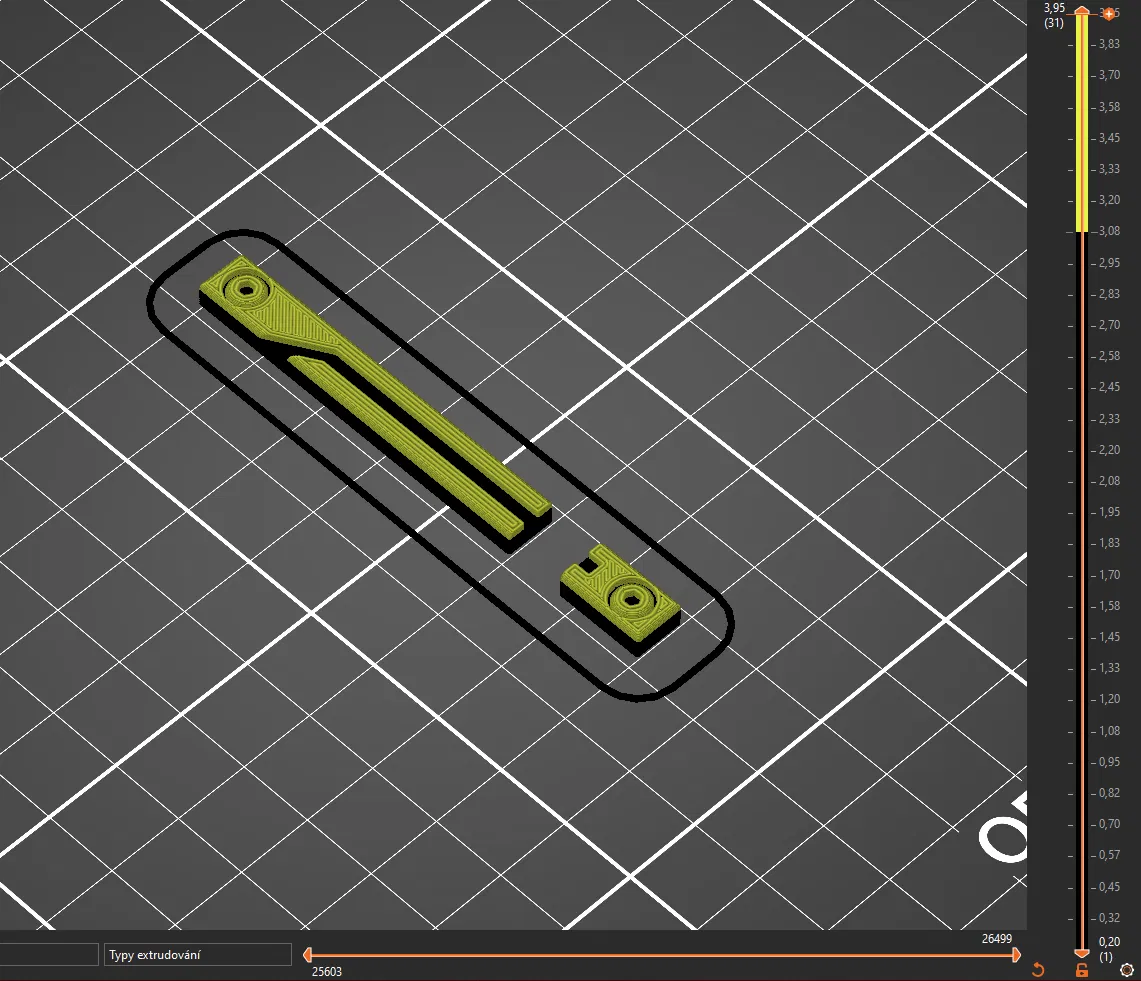

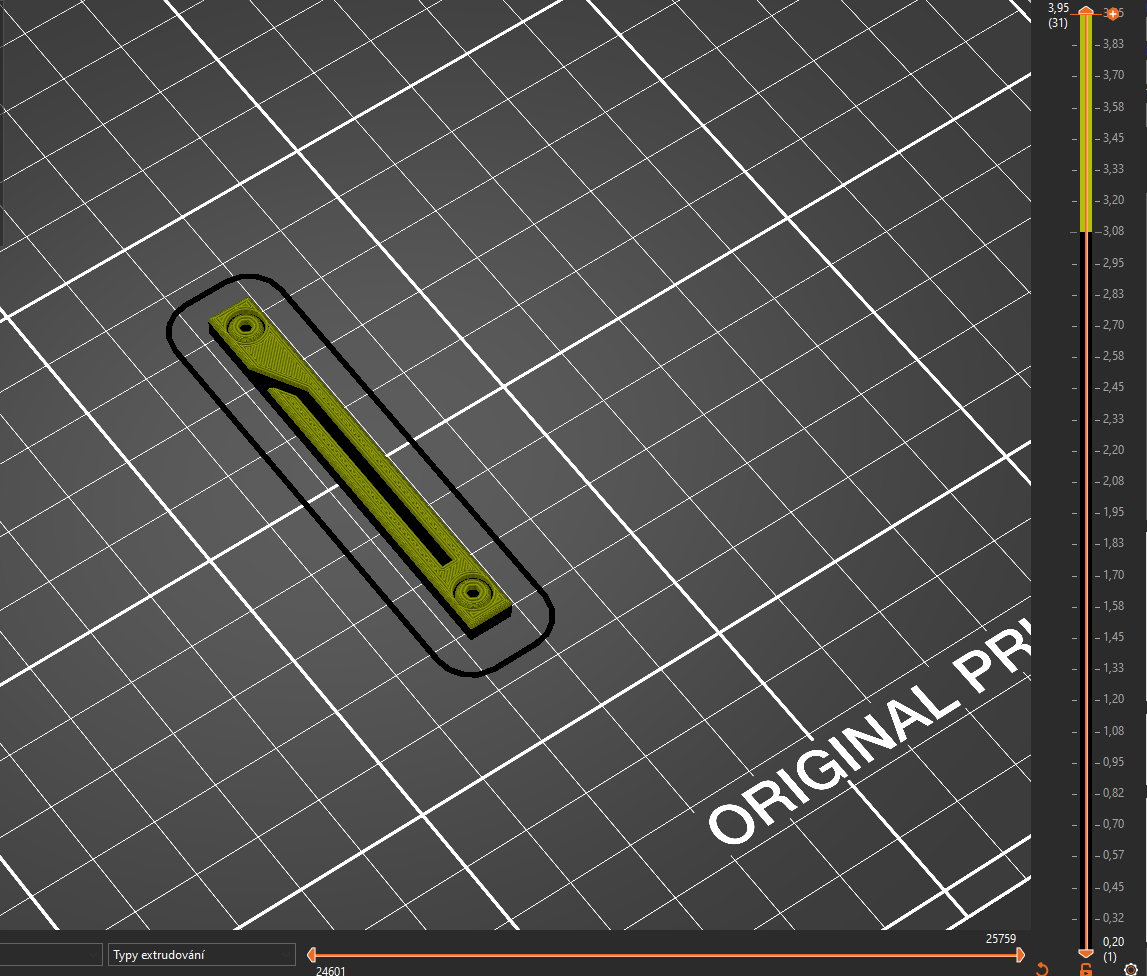

• Bộ phận Belt_clamp được chia thành 2 phần, để có thể dán và vẫn tháo rời toàn bộ lightsaber - file 3mf đã cập nhật

CẬP NHẬT V1.2

• Emitter_main giờ có dung sai cao hơn cho tất cả các bộ phận lắp bên trong, để chúng có thể trượt vào nhau dễ dàng hơn

CẬP NHẬT SIDE BLADE

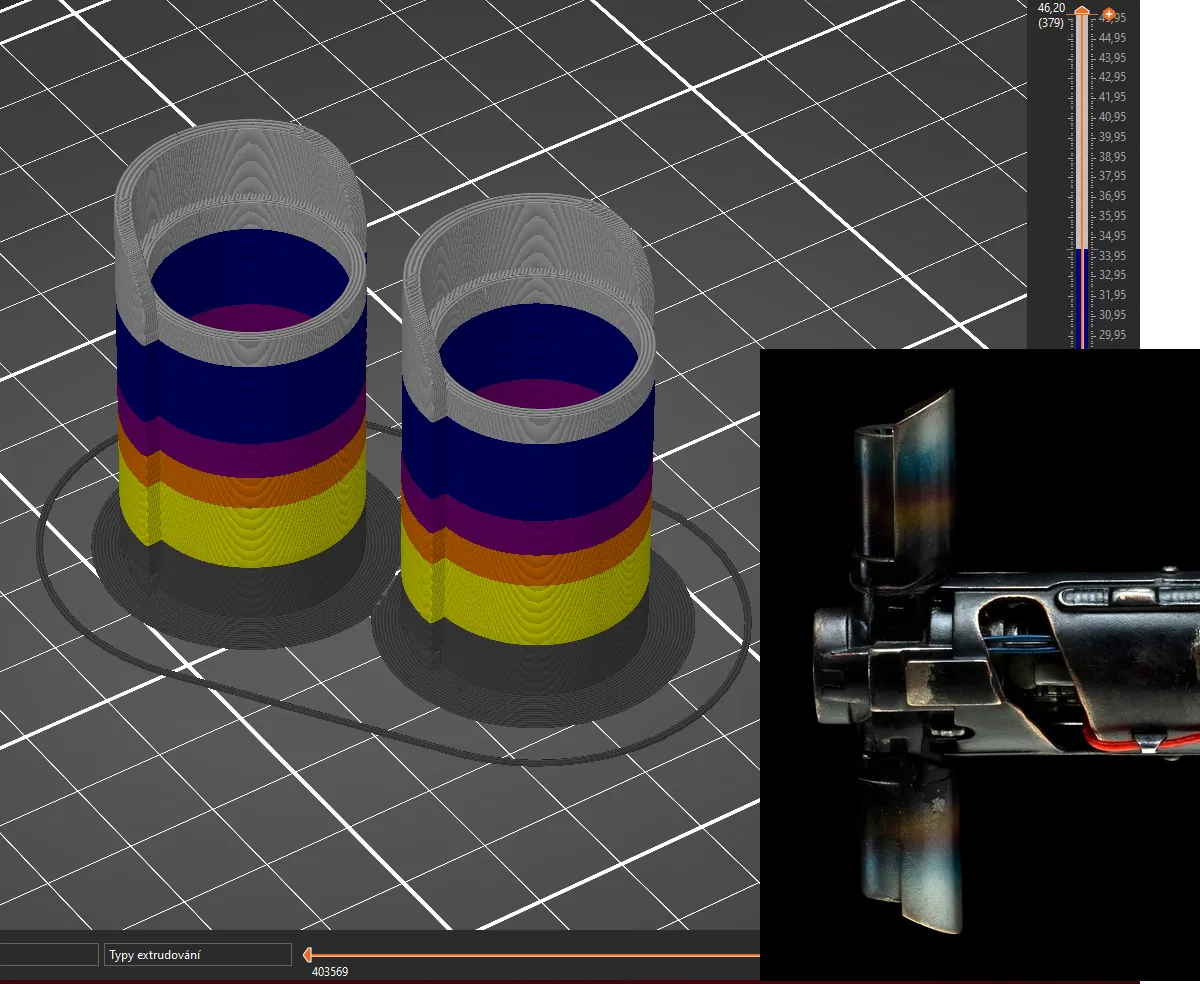

• Thêm lưỡi kiếm bên với góc nghiêng hơn - chia file .stl thành các đối tượng vì bạn sẽ cần chúng riêng biệt

Cài đặt in 3D

Nhiều bộ phận được thiết kế không cần hỗ trợ, nhưng một số bộ phận yêu cầu hỗ trợ hoặc thậm chí là brim (các bộ phận cao và dài). Hãy làm theo các file 3mf.

Cán kiếm (PLA): chiều cao lớp: 0.125 infill: 10%-20% (20% cho các bộ phận nhỏ) perimeters: 2 hỗ trợ: nếu cần brim: nếu cần ironing: bật

Lưỡi kiếm (PETG trong suốt): chiều cao lớp: 0.3 chiều rộng đùn: 0.6 vase mode: bật hỗ trợ: tắt brim: bật, 5mm
