Dao Tiện Ích Trọng Lực GUN V1.1

Tác giả MadMantis_1710385

Lượt tải
2.893
Lượt thích
1.488
Lượt coi
24.932
Bản remix
2

File 49 13,5 MB

  • HandleTube_1767099363.stlSTL · 153 KB
  • Bladeholder_1767099364.stlSTL · 102,6 KB
  • Slidestopper_M2x4_1767099365.stlSTL · 151,1 KB
  • LockBlock_1767099366.stlSTL · 124 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

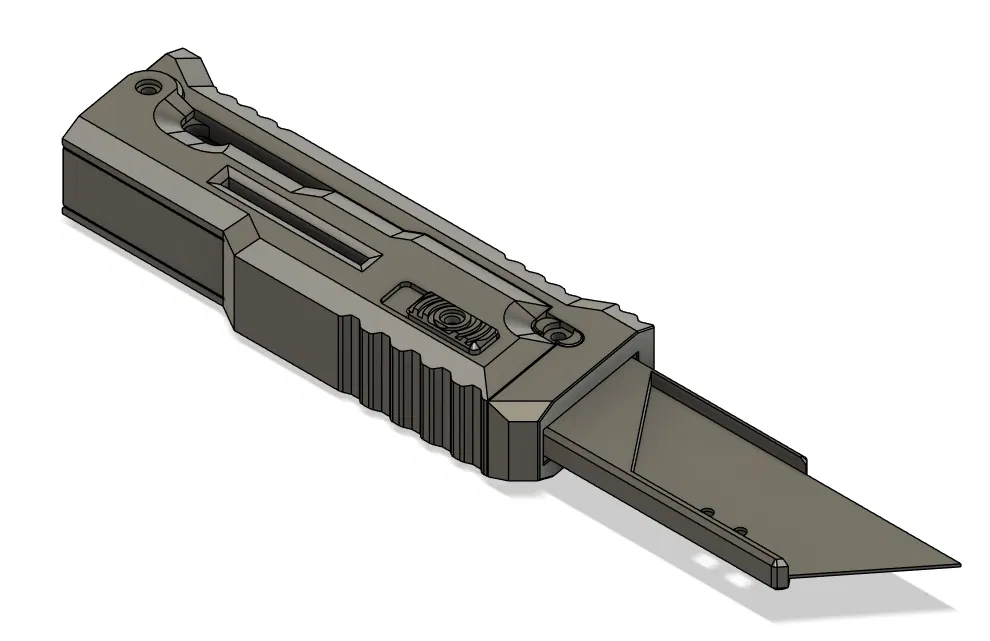

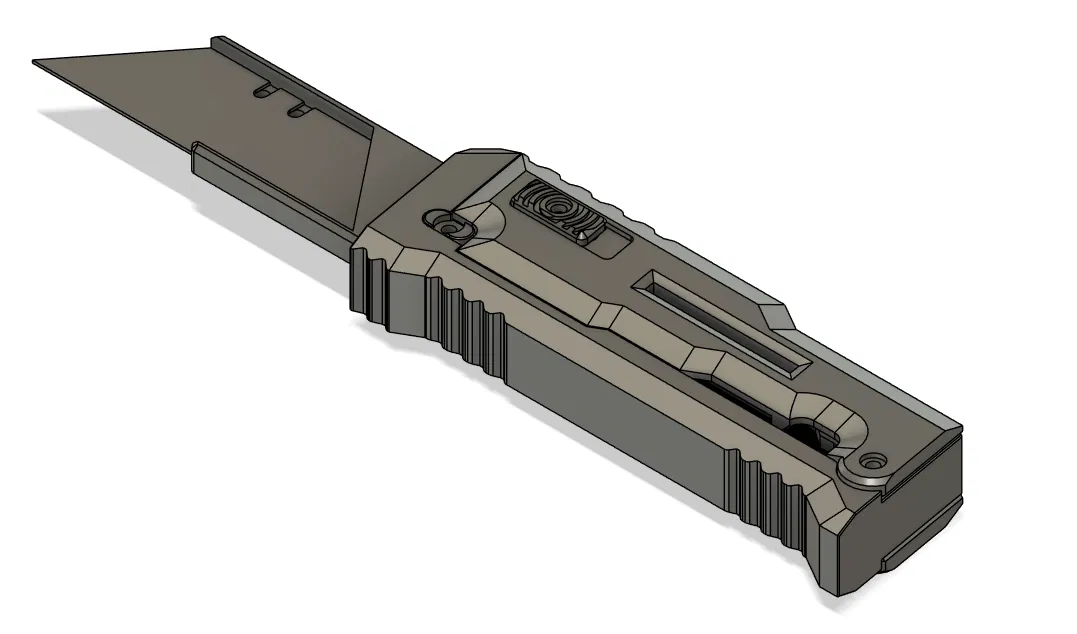

Lấy cảm hứng từ Reate Exo-U, đây là nỗ lực của tôi với một con dao tiện ích trọng lực.

Đây có thể là bản đang phát triển, nên có thể sẽ có các phiên bản tiếp theo.
Thiết kế ban đầu của tôi dành cho các ren cấy nhiệt M2x2, nhưng tôi cũng đã thêm một phiên bản cho đai ốc M2 (chưa thử nghiệm).

In không cần hỗ trợ.

Đối với bộ phận chặn của giá đỡ lưỡi dao, có thể sử dụng ren cấy nhiệt M2x4 thay vì 2x M2x2.
Tất cả các lỗ hướng xuống tấm đế nhưng không chạm vào nó, có một lớp cầu nối 0.2mm để bắc qua lỗ trước khi in trên đó. Những lỗ này phải được khoan/cắt ra sau.

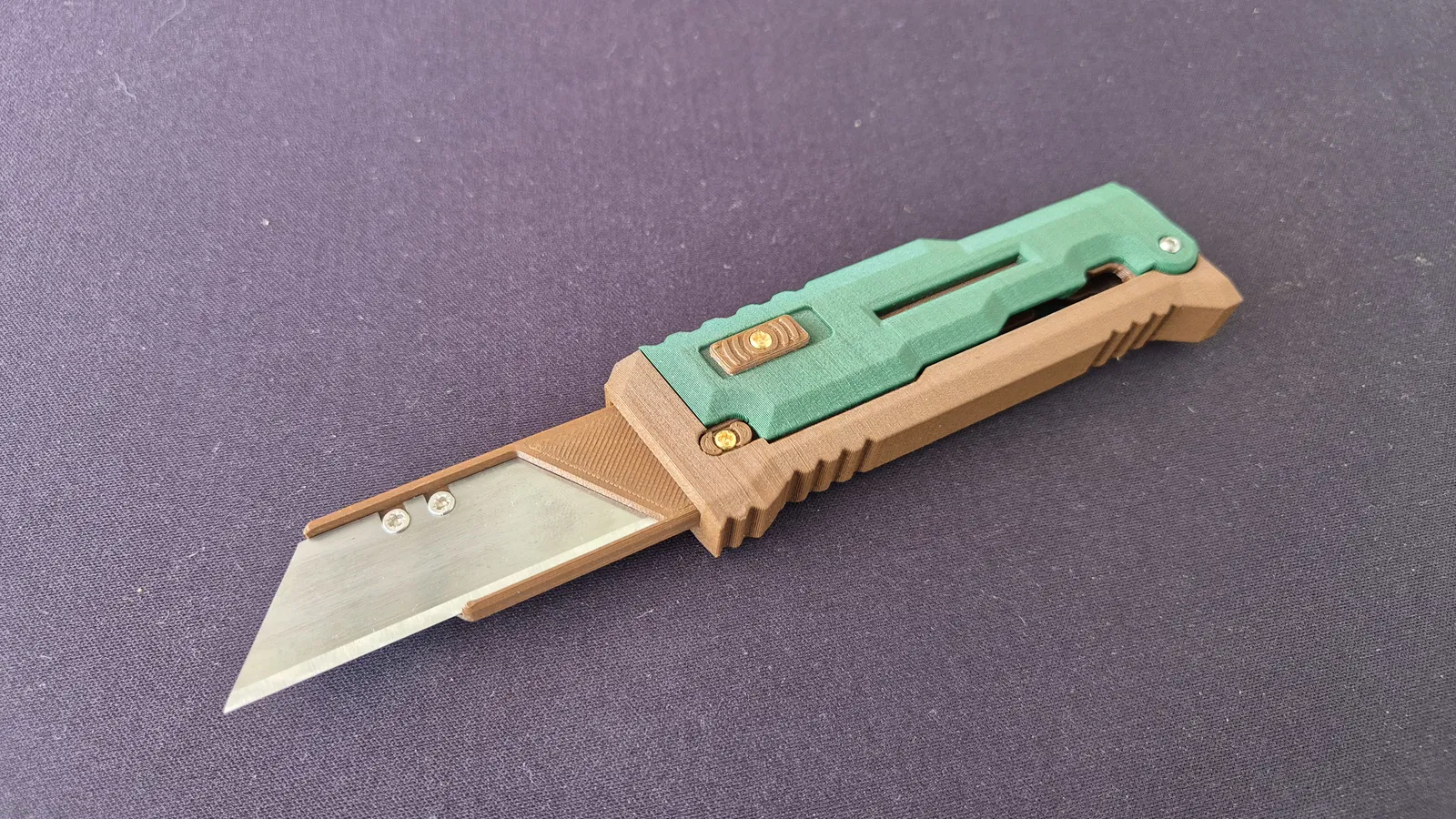

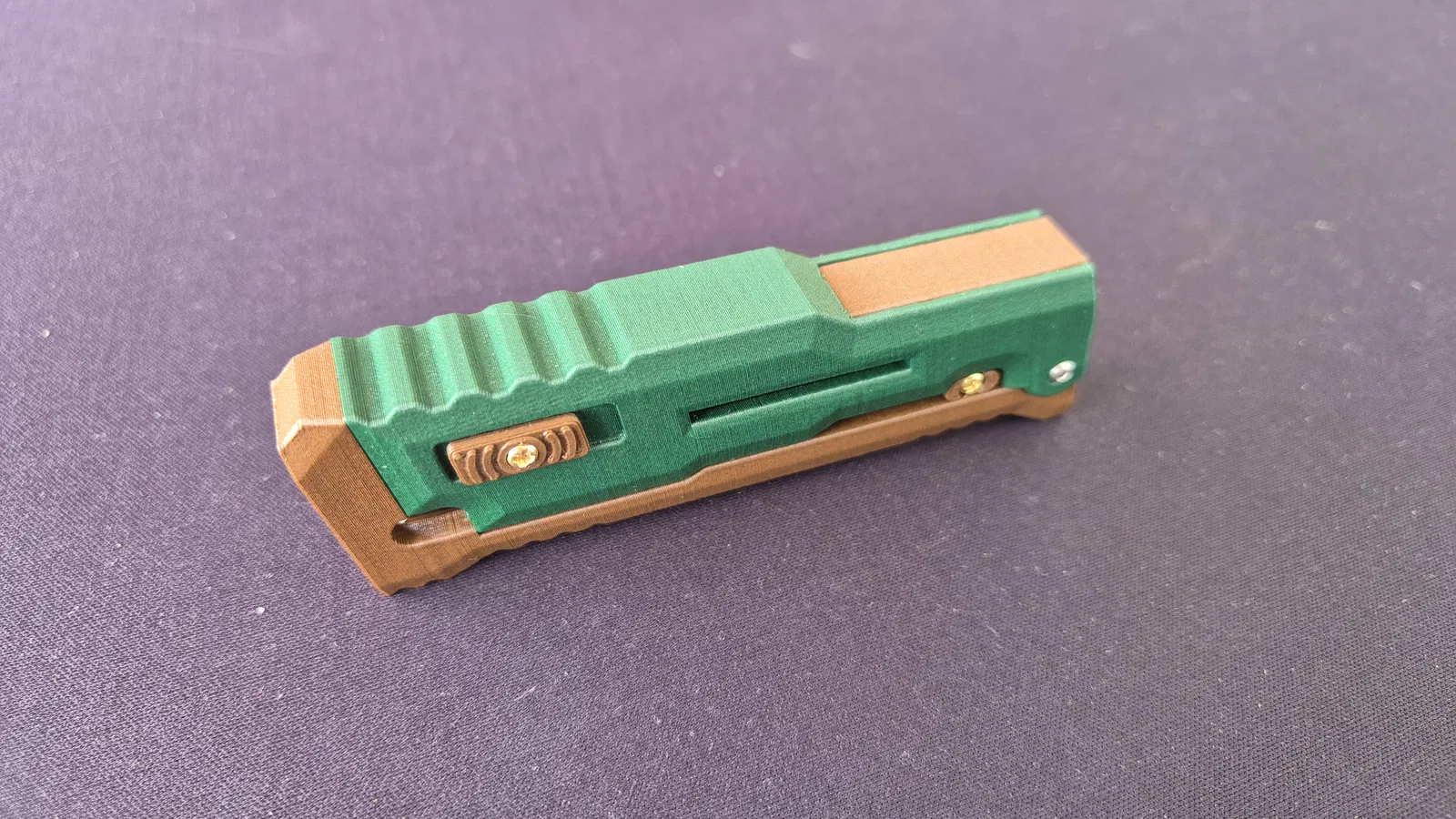

Khuyến khích in bằng vật liệu bền. Tôi đã in bằng PETG-CF.
Các bộ phận tay cầm in thẳng đứng. Phần tay cầm bên trong hướng xuống tấm đế, phần tay cầm bên ngoài hướng lên tấm đế.

Sử dụng có nguy cơ của riêng bạn! Tôi không chịu trách nhiệm nếu bạn tự làm mình bị thương với cái này.

Bao gồm file STEP, bạn có thể tùy ý chỉnh sửa.

Cập nhật V1.1:
Đã thêm một số bộ phận che lưỡi (BladeCover) và cả bộ giữ lưỡi (BladeHolder) với cạnh cắt dài hơn. Các bộ phận còn lại giữ nguyên.

Cập nhật 16.06.24:
Vừa thêm một số hướng dẫn ngắn để lắp ráp.

Danh sách vật liệu (BOM):

  • Phiên bản dùng ren cấy nhiệt -
    6x/7x ren cấy nhiệt M2x2(L)x3(OD) hoặc 4x/5x ren cấy nhiệt M2(L)x2(OD) + 1x ren cấy nhiệt M2x4(L)x4(OD) như cái này:
    https://de.aliexpress.com/item/1005006071488810.html
    1x Ốc M2x14
    3x Ốc M2x5 hoặc M2x4
    2x Ốc đầu trụ M2x3

  • Phiên bản dùng đai ốc -
    5x/6x Đai ốc M2
    1x Ốc M2x14
    1x Ốc M2x12
    1x Ốc M2x5 hoặc M2x4
    2x Ốc đầu trụ M2x3

Hướng dẫn:

Các bộ phận bạn cần in:

  • 1x InnerHandle
  • 1x OuterHandle
  • 1x HandleTube
  • 1x Button
    Bạn phải chọn phiên bản M2x5 hay M2x4. Thiết kế gốc là x5
  • 1x LockBlock
  • 1x Bladeholder

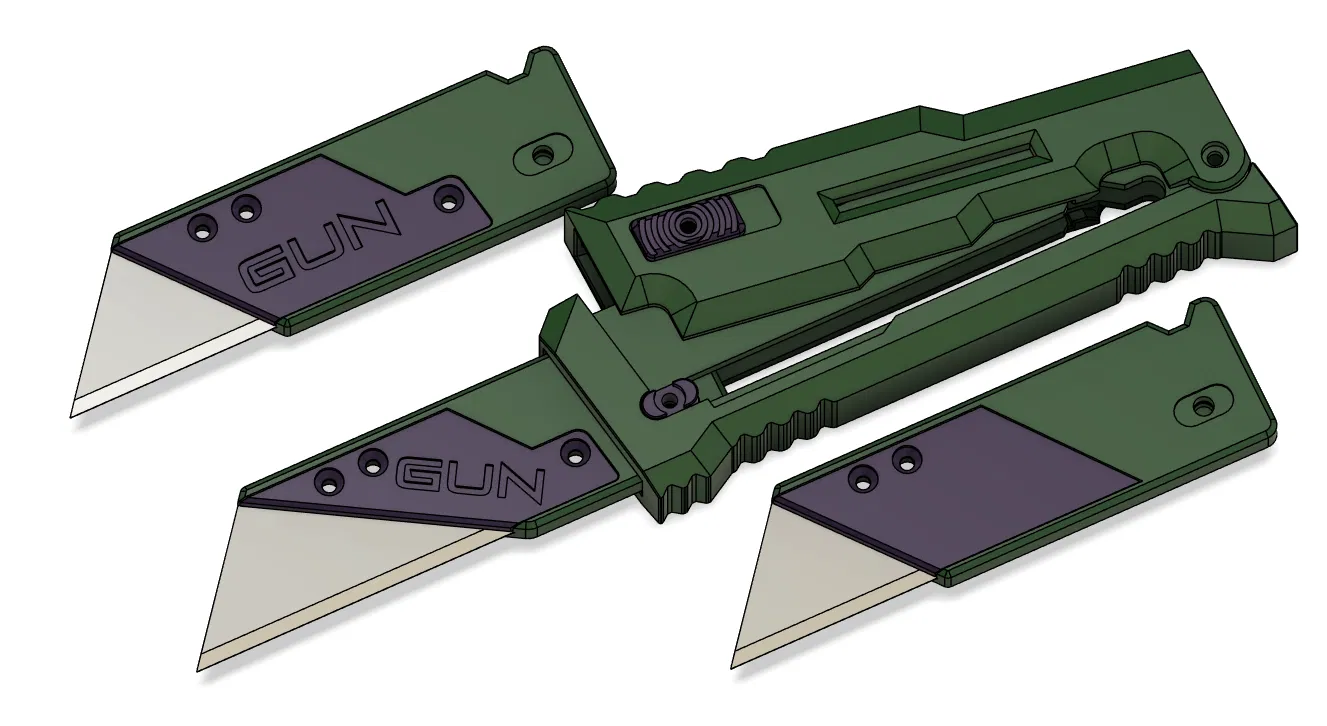

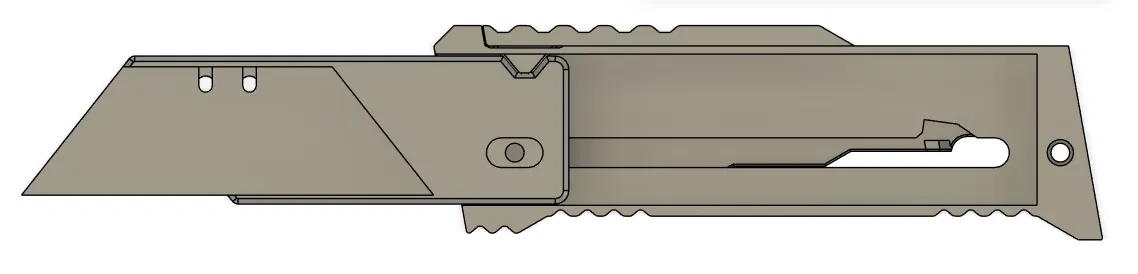

    Có các phiên bản khác nhau – Bladholder.stl/.obj là phiên bản cổ điển, bạn cũng có thể dùng nó mà không cần Bladecover
    BladeHolderV2.stl/.obj có thêm ốc thứ ba cho Bladecover.
    Bladeholder-Long-Edge.stl/.obj giống V2, nhưng có cạnh cắt lưỡi dài hơn.
  • 1x BladeCover
    Có các phiên bản khác nhau, tương ứng với BladeHolder đã chọn. Mỗi phiên bản đều có bản "sạch" không có chữ "GUN".
  • 2x SlideStopper
    Ở đây bạn có thể chọn lại giữa M2x4 hoặc M2x5 cho phiên bản ren cấy nhiệt. Đối với phiên bản đai ốc, bạn cần 1x M2x5 và 1x M2x12_Nut

Lắp ráp:

Các bộ phận có lỗ hướng xuống tấm đế nhưng không chạm vào nó có một lớp cầu nối 0.2mm để bắc qua lỗ. Cái này phải được khoan hoặc loại bỏ theo cách khác trước. Nhưng cái này chỉ áp dụng cho tất cả các phiên bản của BladHolder và LockBlock_Nut.stl/.obj

Sau đó, nếu bạn đã in phiên bản ren cấy nhiệt, bây giờ bạn phải lắp chúng vào.

  • 1x M2x2 cho OuterHandle
  • 1x M2x2 cho LockBlock
  • 4x M2x2 cho Bladeholder cổ điển hoặc 5x M2x2 cho V2 và Long_Edge
    Bạn cũng có thể thay thế 2x ren cấy nhiệt M2x2 để bắt SlideStopper bằng 1x M2x4

Ghép các bộ phận lại:

  1. Lắp LockBlock vào khe từ bên trong OuterHandle và bắt ốc Button vào đó.
  2. Lắp HandleTube vào lỗ ở đáy InnerHandle.

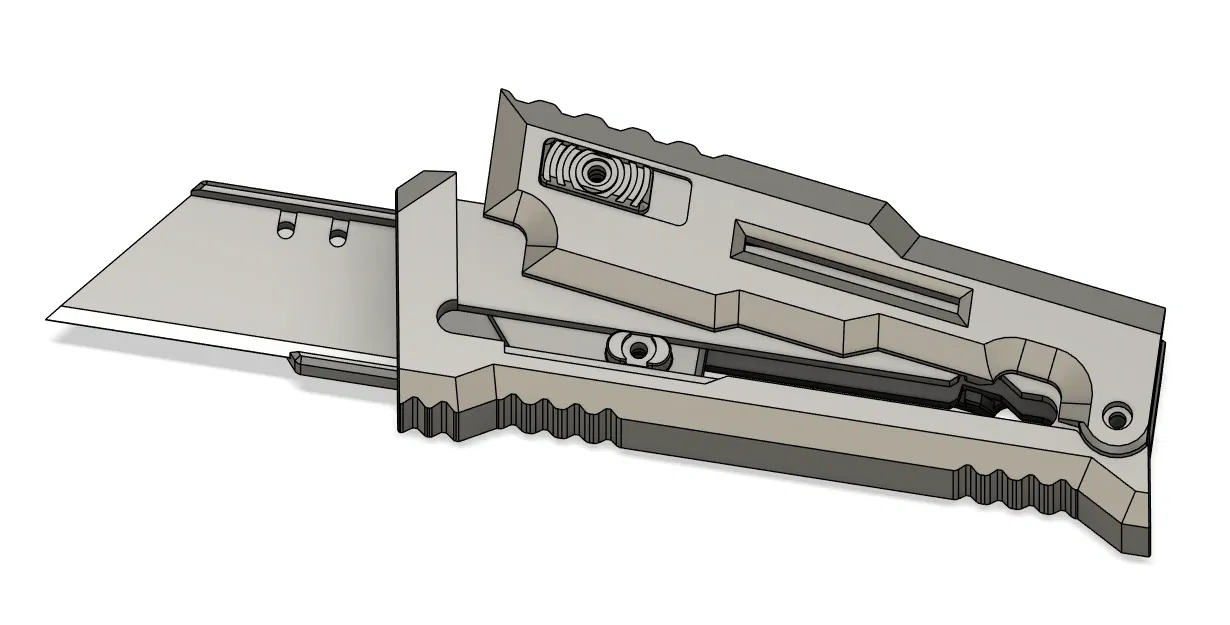

  3. Trượt InnerHandle và OuterHandle vào nhau và lắp ốc ở đáy. Cái này có thể cần một chút lực, vì có một số gờ bên trong InnerHandle để ngăn nó mở ra quá mức cần thiết. Cũng hãy đảm bảo khóa đang ở vị trí mở.
  4. Mở Tay cầm, lắp BladeHolder và bắt ốc SlideStopper vào đó.
  5. Bây giờ bạn chỉ cần bắt lưỡi dao và BladeCover vào đó.
