Vỏ Che Quạt Tản Nhiệt Buddy Siêu Dễ Cho Prusa XL Với Quạt Noctua 24V

Chuyện là vầy nè mấy anh em, mấy tuần nay cái máy XL của tui có vấn đề. Mùa hè đầu tiên của tui với con XL và tui nhận ra là cái gara nhà tui nóng quá, không ổn cho con XL hoạt động. Khi nhiệt độ lên tới khoảng 90 độ F (khoảng 32 độ C), máy in có một cái cảm biến kiểm tra nhiệt độ. Nó sẽ dừng máy in để tránh sự cố. Cái MCU trong cái Buddy nó bị quá nhiệt. Và để tránh lỗi nghiêm trọng, nó dừng in luôn. Cái Buddy được đặt trong một cái vỏ kim loại không có luồng khí VÀ mấy cái đầu in nằm ngay phía trên khu vực đó, trong lúc in thì cái Hot End nó thổi khí nóng xuống cái khu vực Buddy làm nóng khu vực đó vượt quá khả năng chịu đựng của Buddy Board.

Cập nhật: Giờ in được trong gara nhà tui ở nhiệt độ gần 100 độ F (khoảng 38 độ C) luôn rồi nha!!

Mục tiêu với bản Remix này:

1. Siêu dễ làm
2. In đơn giản không cần support
3. Dễ dàng mua quạt từ Amazon
4. Dễ dàng kết nối nguồn (không cần bộ hạ áp) hoặc hàn gì hết.
5. Theo dõi nhiệt độ trước và sau khi in để xem hệ thống thông gió quạt mới của bạn có hoạt động không. (Còn tui thì, trong mùa hè con XL của tui không in được luôn vì gara nóng tới 90 độ F là nó dừng in).

Bạn cần:

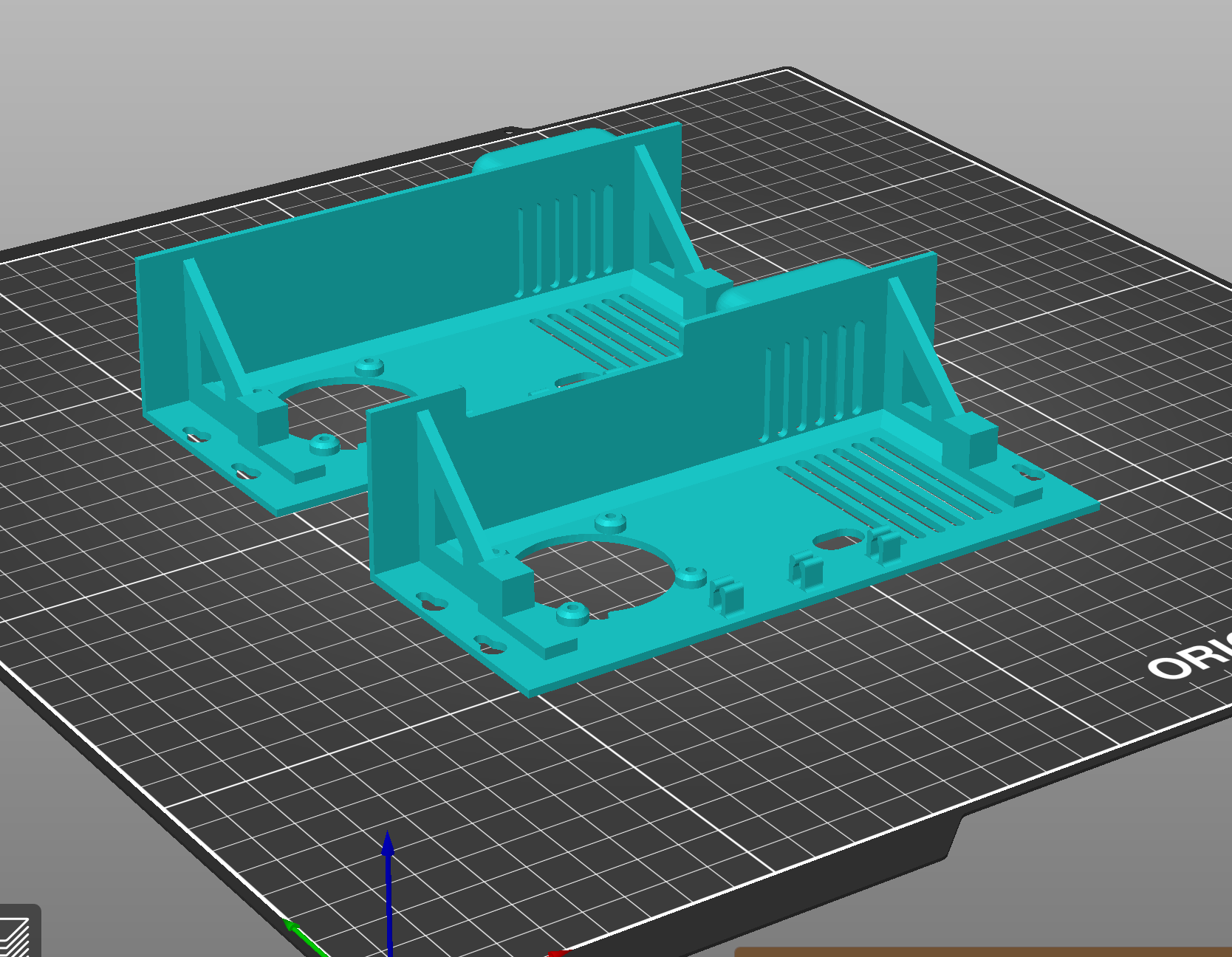

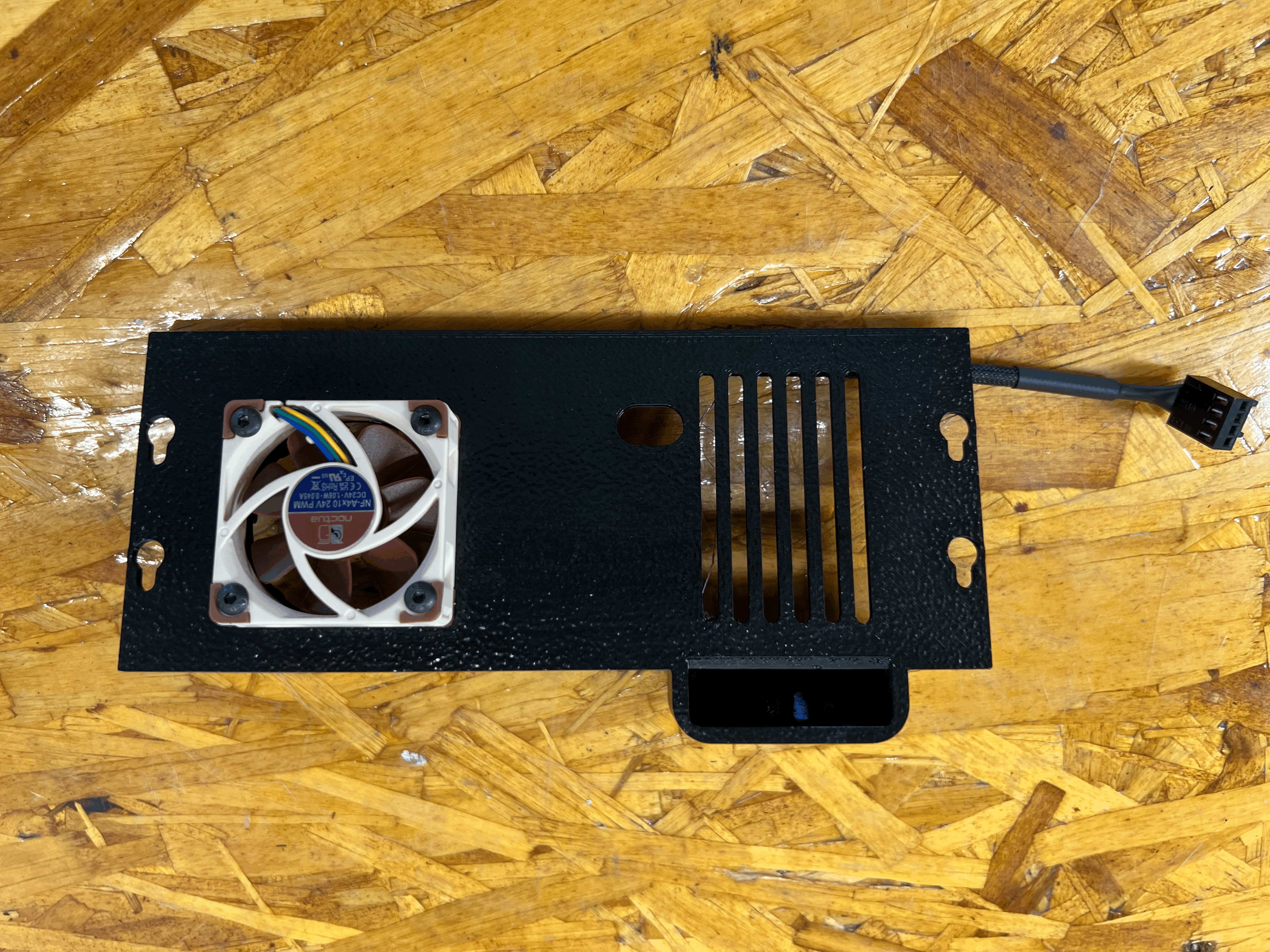

1. In bằng PETG úp mặt sau xuống như trong hình
2. Mua quạt Noctua, loại A4x10 24volt từ Amazon và dùng đầu nối dây để gắn vào nguồn 24volt trên Prusa

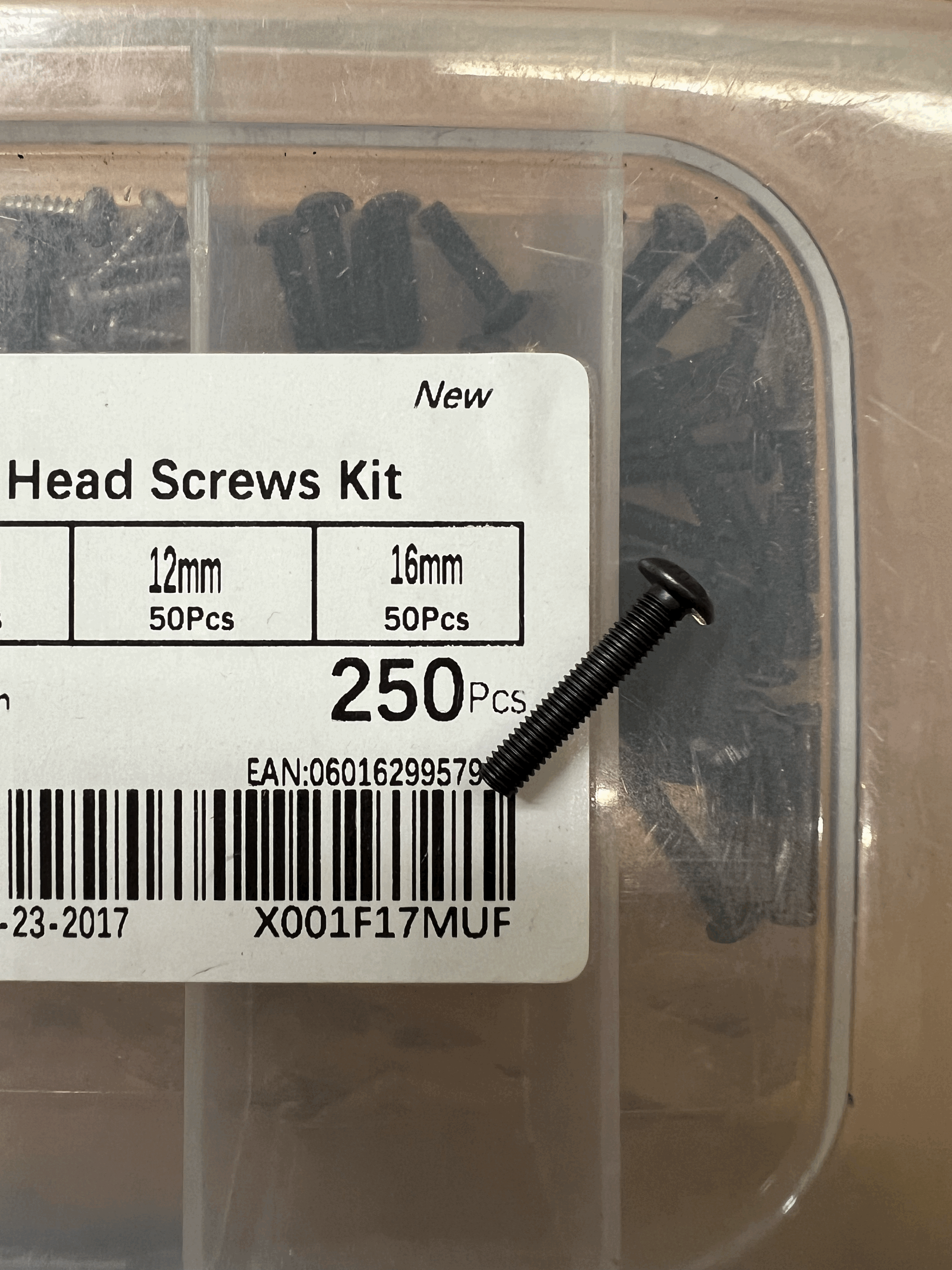

3. 4 con ốc 3M 16mm để gắn quạt vào vỏ
4. Tua vít lục giác để gắn quạt và Tua vít Torx 10 để nới lỏng và siết chặt ốc vỏ
5. Tua vít bake dài để nới lỏng ốc nối nguồn 24volt

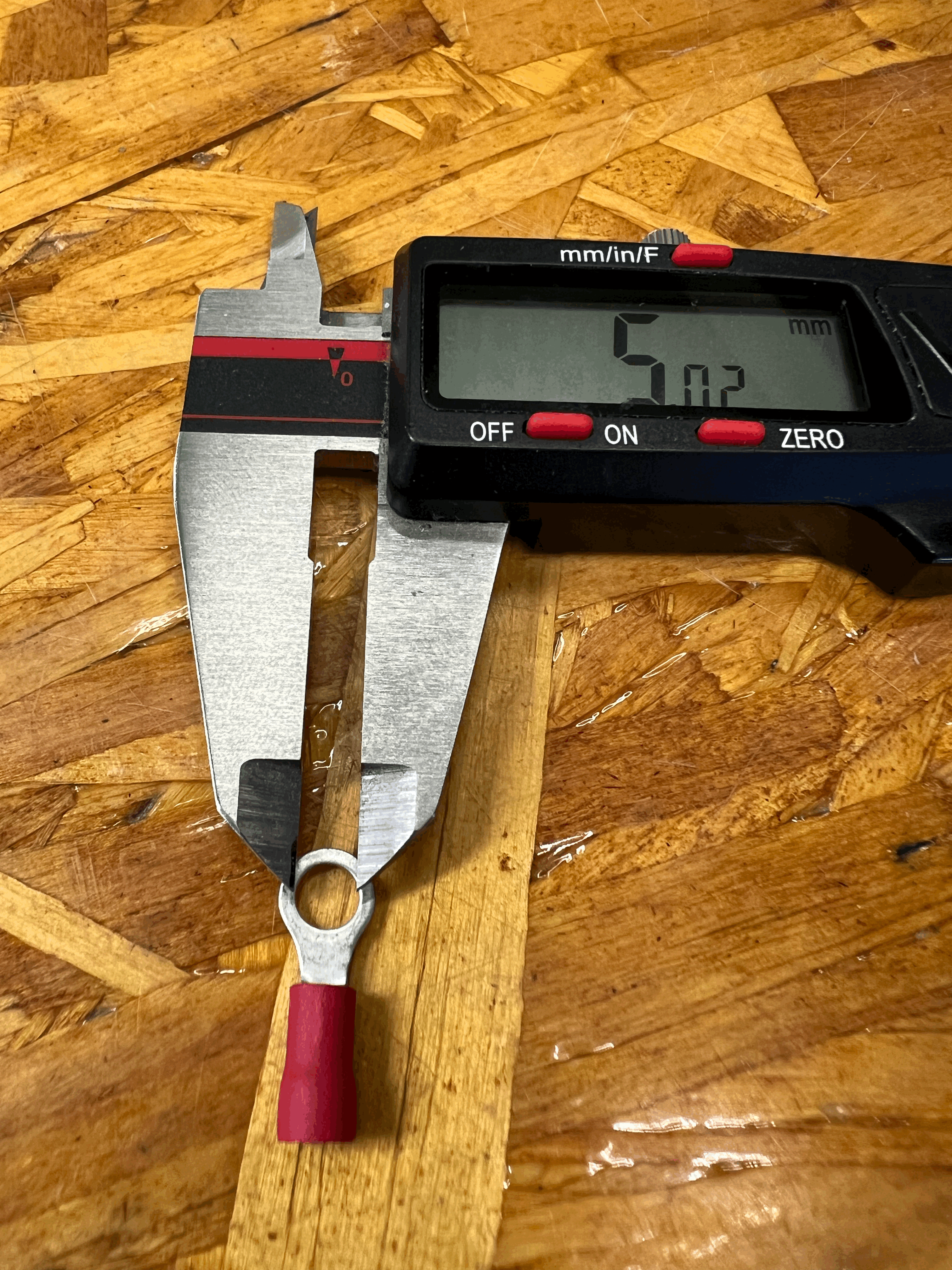

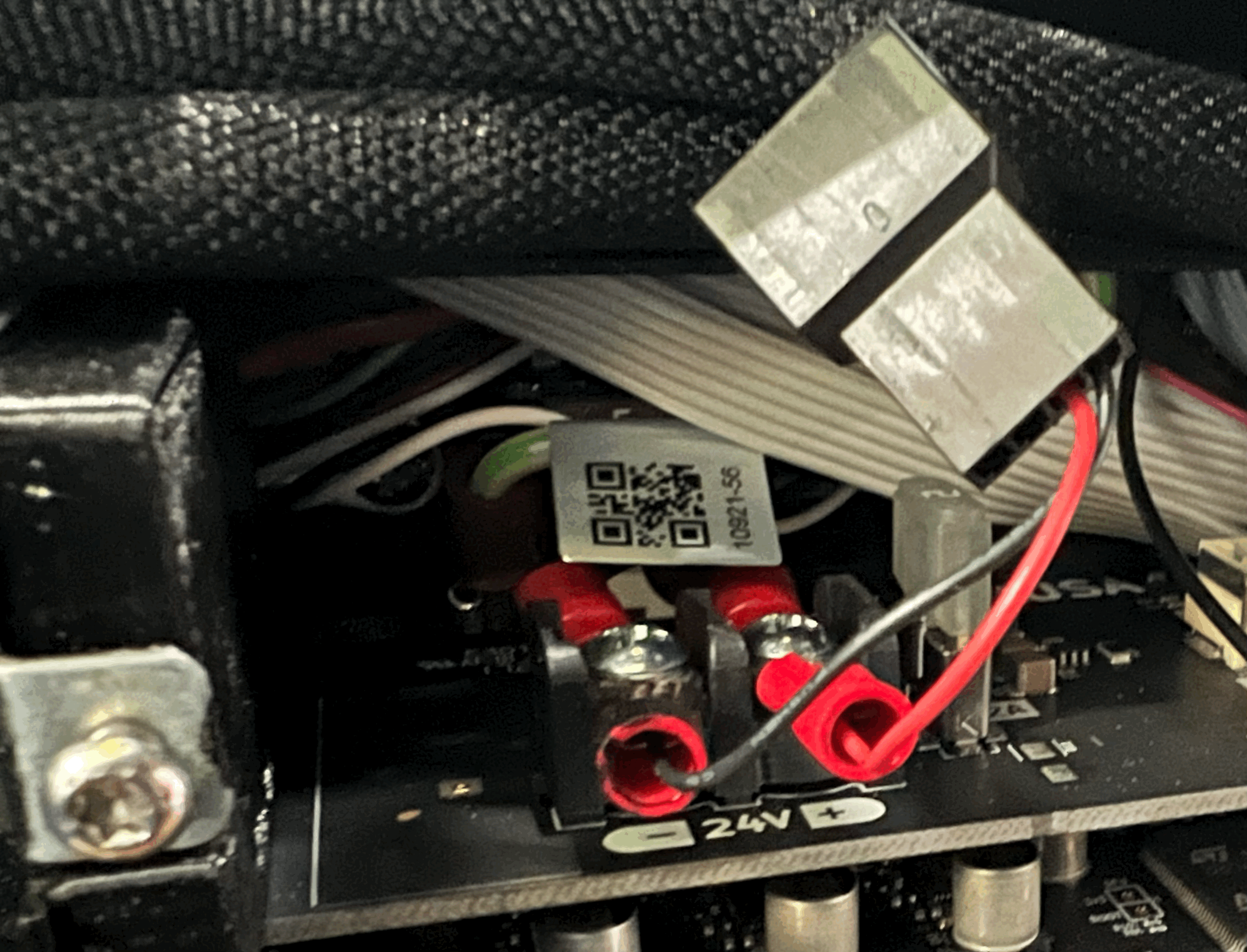

6. Đầu nối vòng với kích thước bên trong 5mm để nối quạt vào nguồn 24volt (xem hình)
7. Kìm để bấm dây vào đầu nối cho sợi dây đi kèm của Noctua

Cách làm:

1. In vỏ (Có hai tùy chọn cho 1-2 đầu in hoặc 5 đầu in)
2. Tắt máy XL và rút điện cho chắc ăn nha.
3. Tiếp cận phía sau máy in của bạn

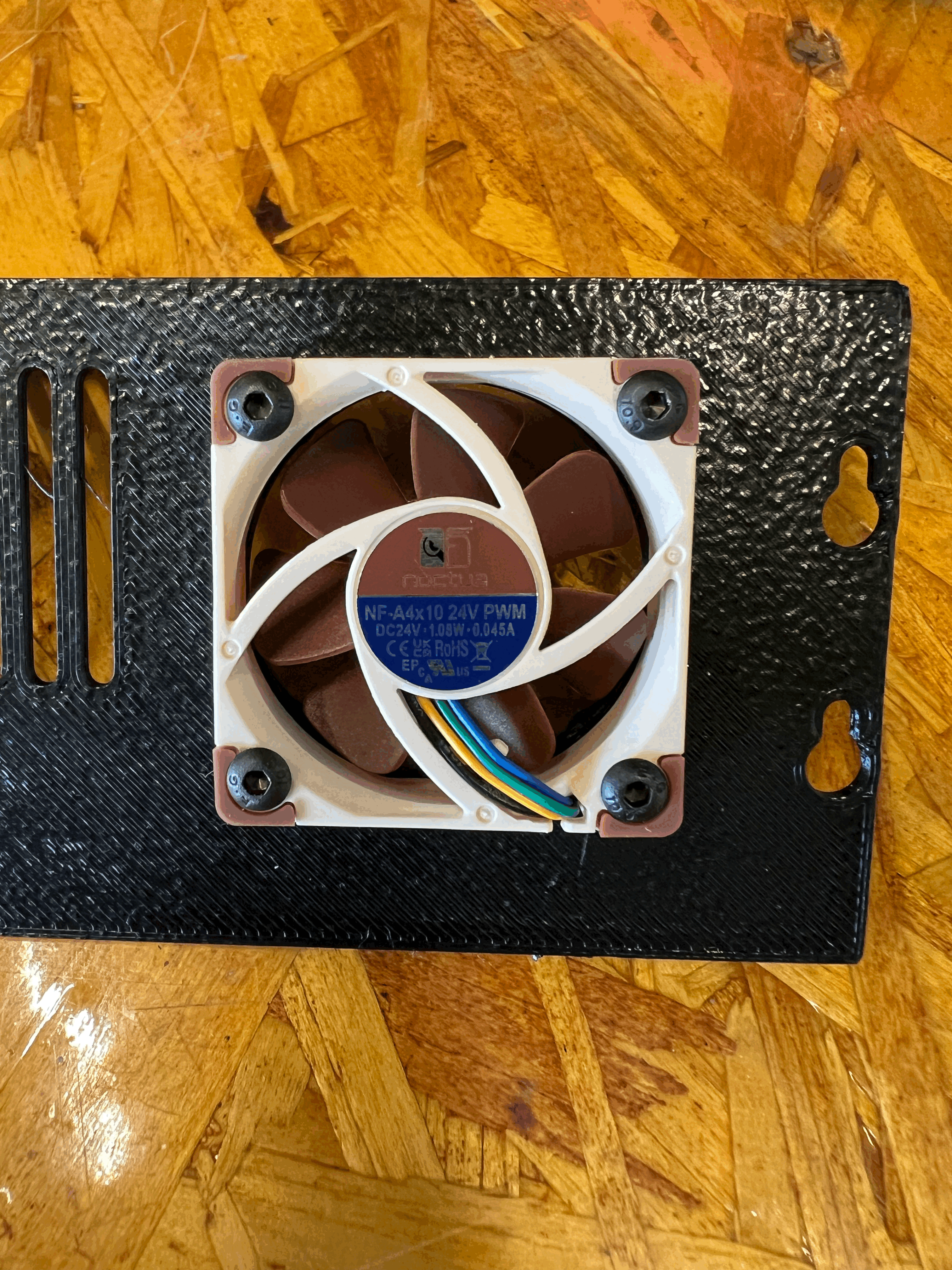

4. Gắn quạt thổi ra ngoài bằng 4 con ốc 3M 16mm

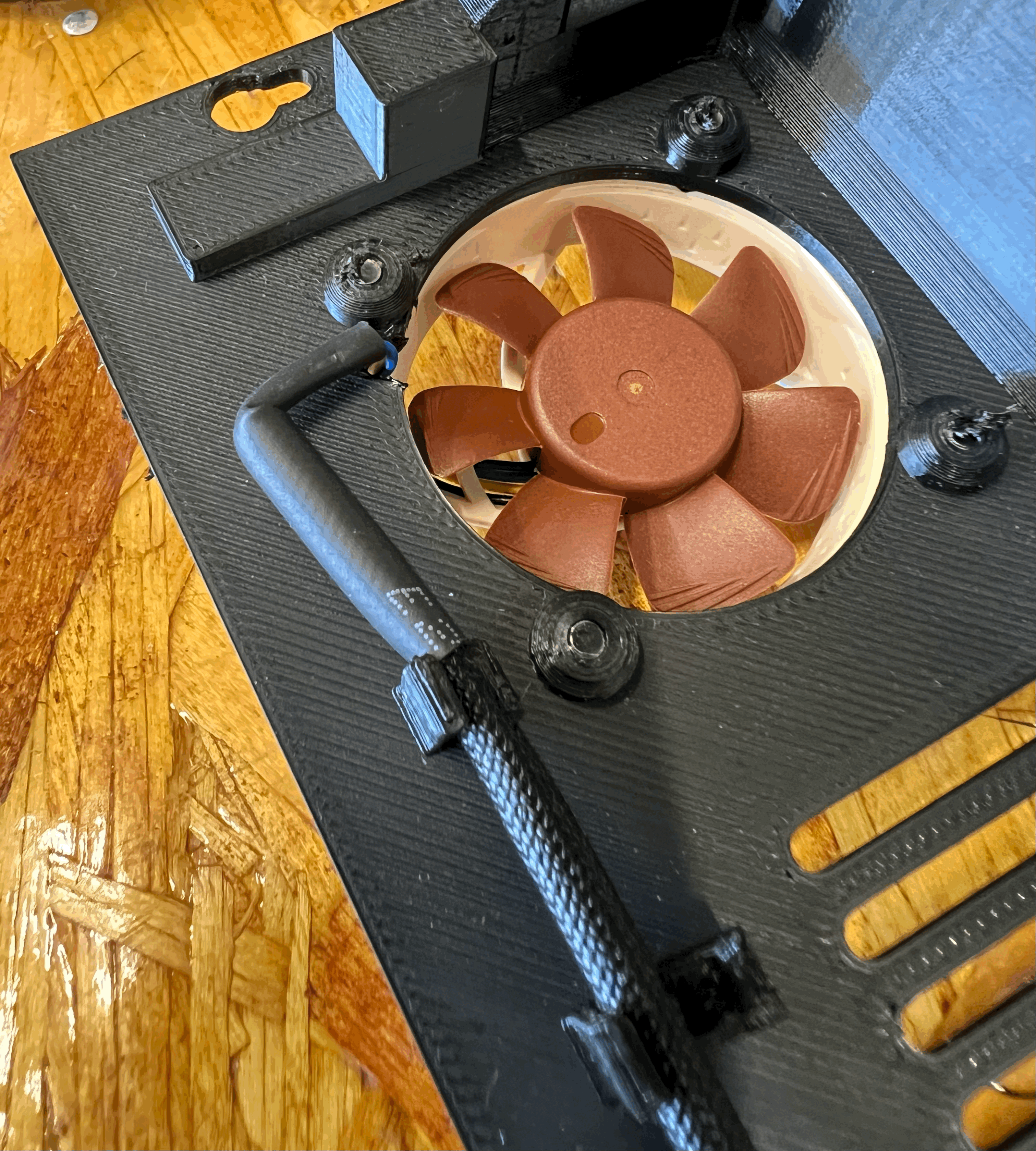

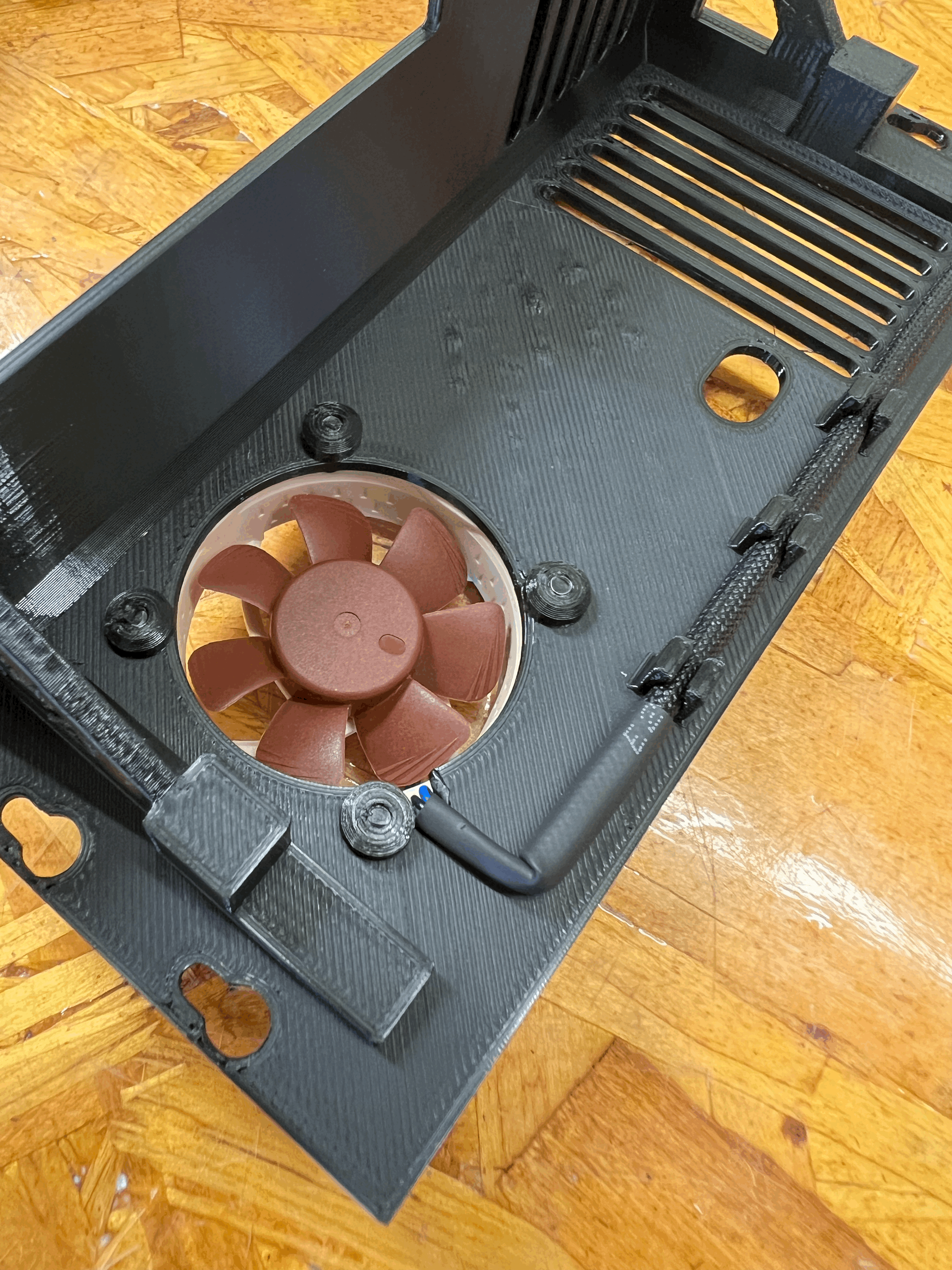

5. Luồn dây vào trong vỏ theo chỉ dẫn trên hình ở ba chỗ giữ dây
6. Tìm mấy món đồ phụ của Noctua và tìm cái đầu nối có hai dây hở.
7. Lấy hai cái đầu nối vòng và gắn dây vào đầu nối vòng, chú ý kỹ cực âm và cực dương.
8. Tháo vỏ kim loại ra bằng cách nới lỏng 4 con ốc Torx 10 đang giữ vỏ. Nới lỏng hẳn ra nhưng đừng tháo hẳn ra. Cái bộ phận nhựa mới dày hơn vỏ kim loại một chút.
9. Dịch chuyển cái đầu in đang nằm phía trên mấy con ốc giữ dây nguồn 24v ra, hoặc nếu bạn thấy tự tin thì tháo hẳn cái bo mạch ra để làm bước tiếp theo.
10. Tháo mấy con ốc ở đầu nối 24volt ra.

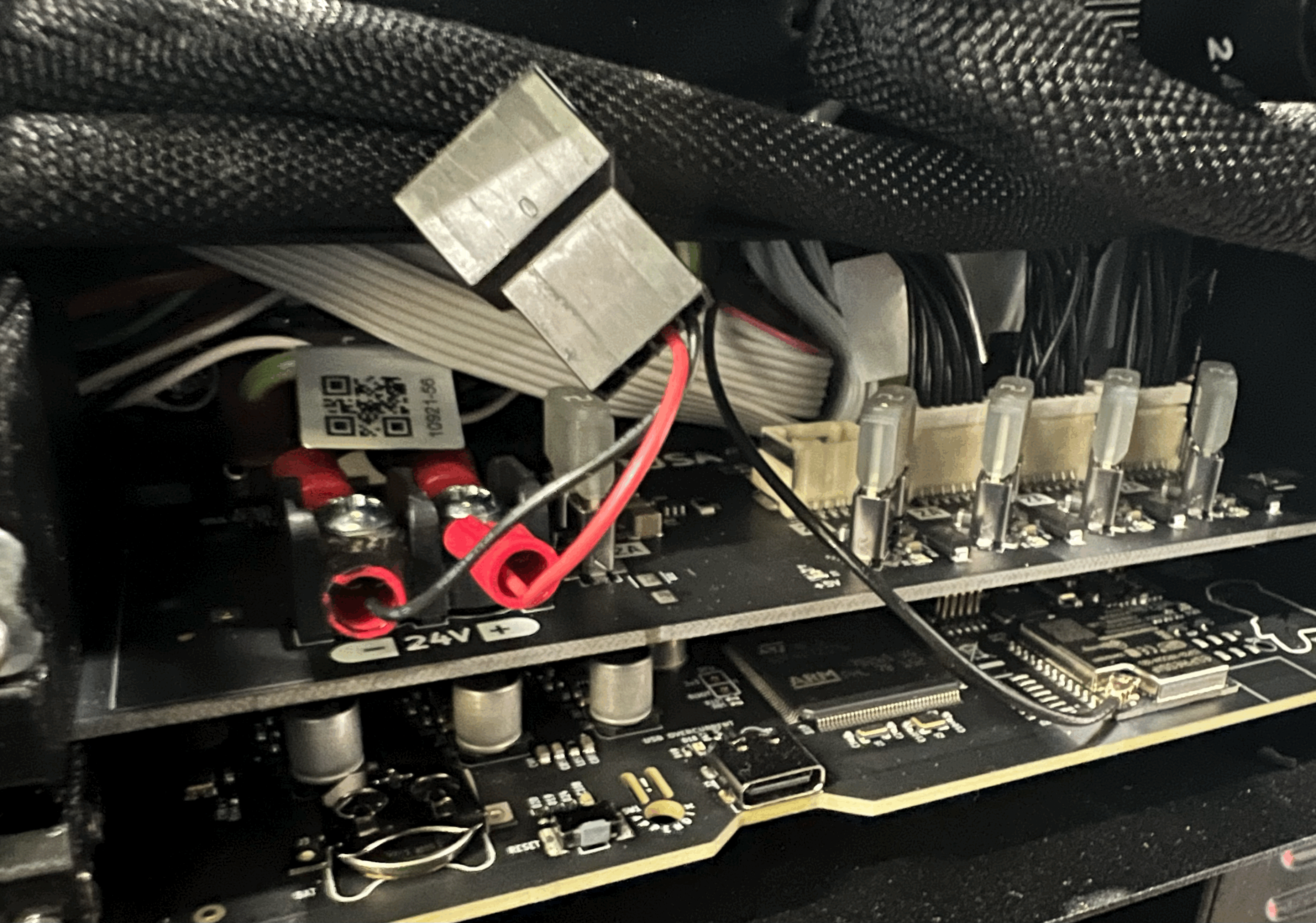

11. Đặt cái đầu nối dây Noctua bạn vừa làm với con ốc vào đầu nối 24volt cùng với mấy sợi dây đã được nối sẵn.
12. Nếu bạn đã tháo bo mạch ra. Hãy đảm bảo lắp lại đúng vị trí ban đầu. Đẩy nó vào hết cỡ.
13. Lắp lại cái đầu in bạn đã tháo ra.

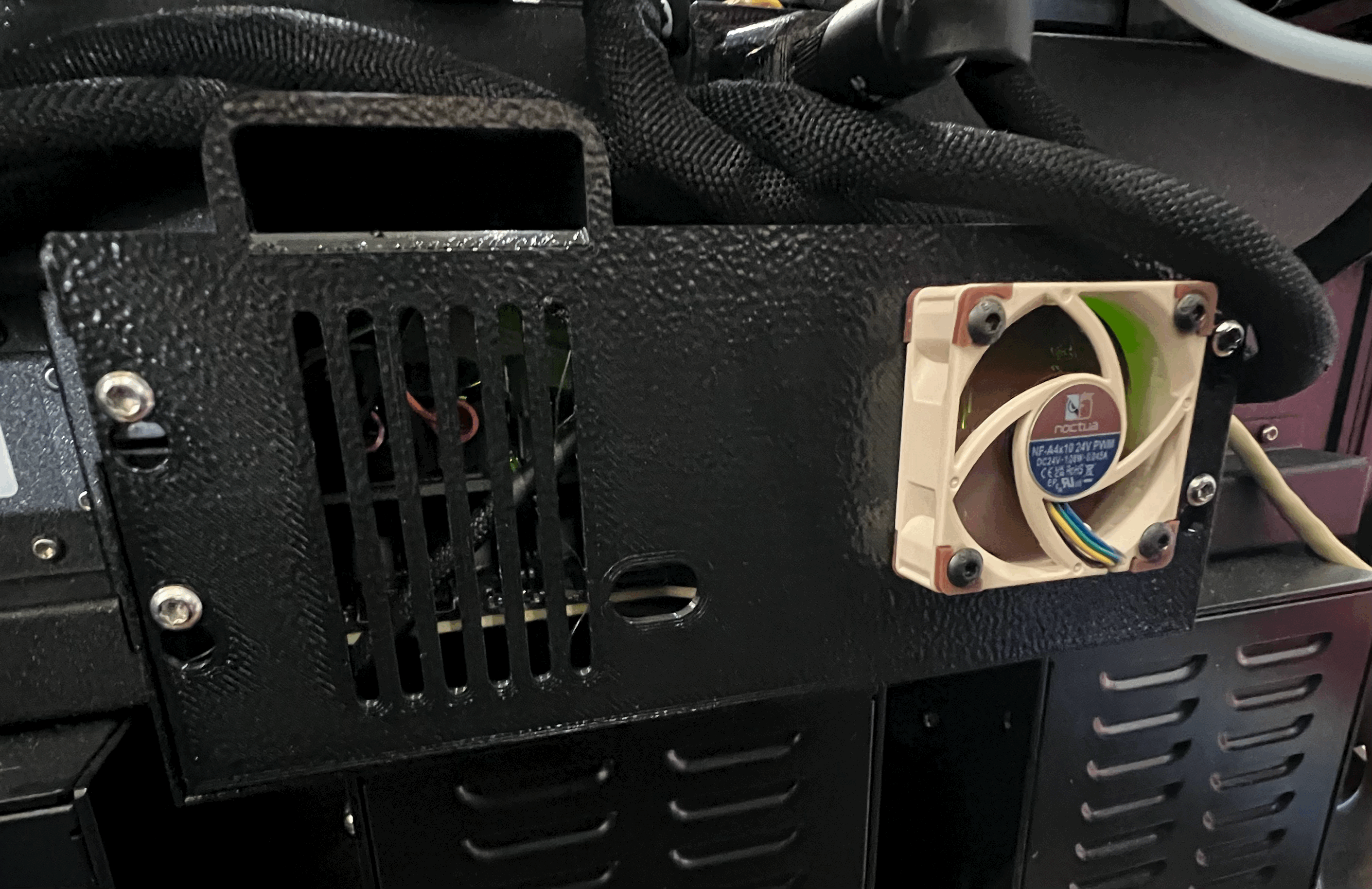

14. Bây giờ bạn sẽ cẩn thận đặt cái vỏ mới có quạt lên máy in.
15. Cắm đầu nối quạt vào cái đầu nối bạn đã gắn vào nguồn 24volt.
16. Đảm bảo dây quạt của bạn không bị kẹt hay đè vào cái gì nha.
17. Cẩn thận đừng làm kẹt mấy sợi dây của 3-5 đầu in, đảm bảo bạn luồn chúng qua cái khe cắt phía trên bên phải.
18. Căn chỉnh mấy con ốc và vỏ máy
19. Siết chặt mấy con ốc Torx 10 lại
20. Cắm điện máy XL của bạn và bật máy lên.
21. Đảm bảo quạt của bạn hoạt động nha.
22. In cái gì đó vui vẻ đi!!!

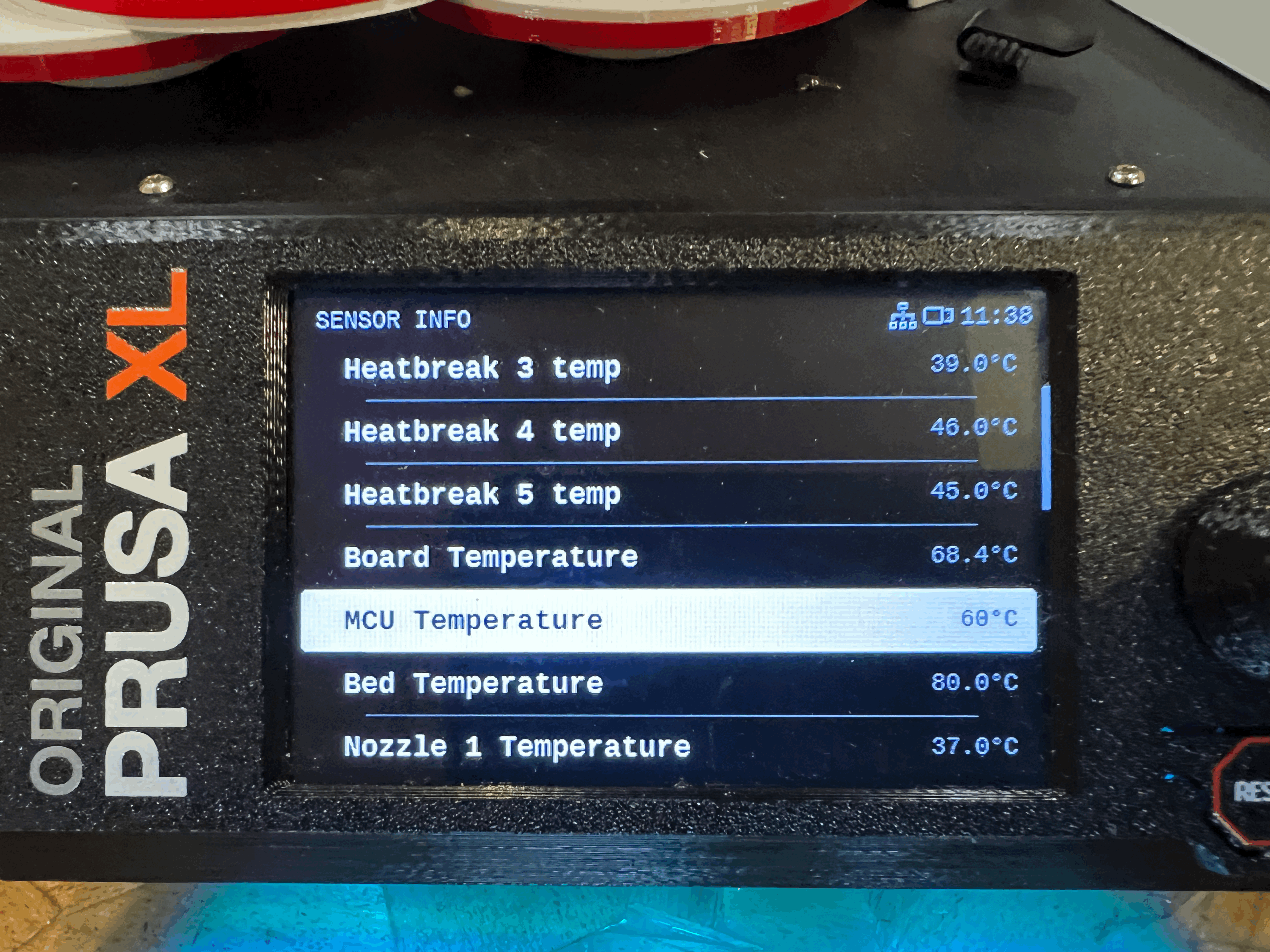

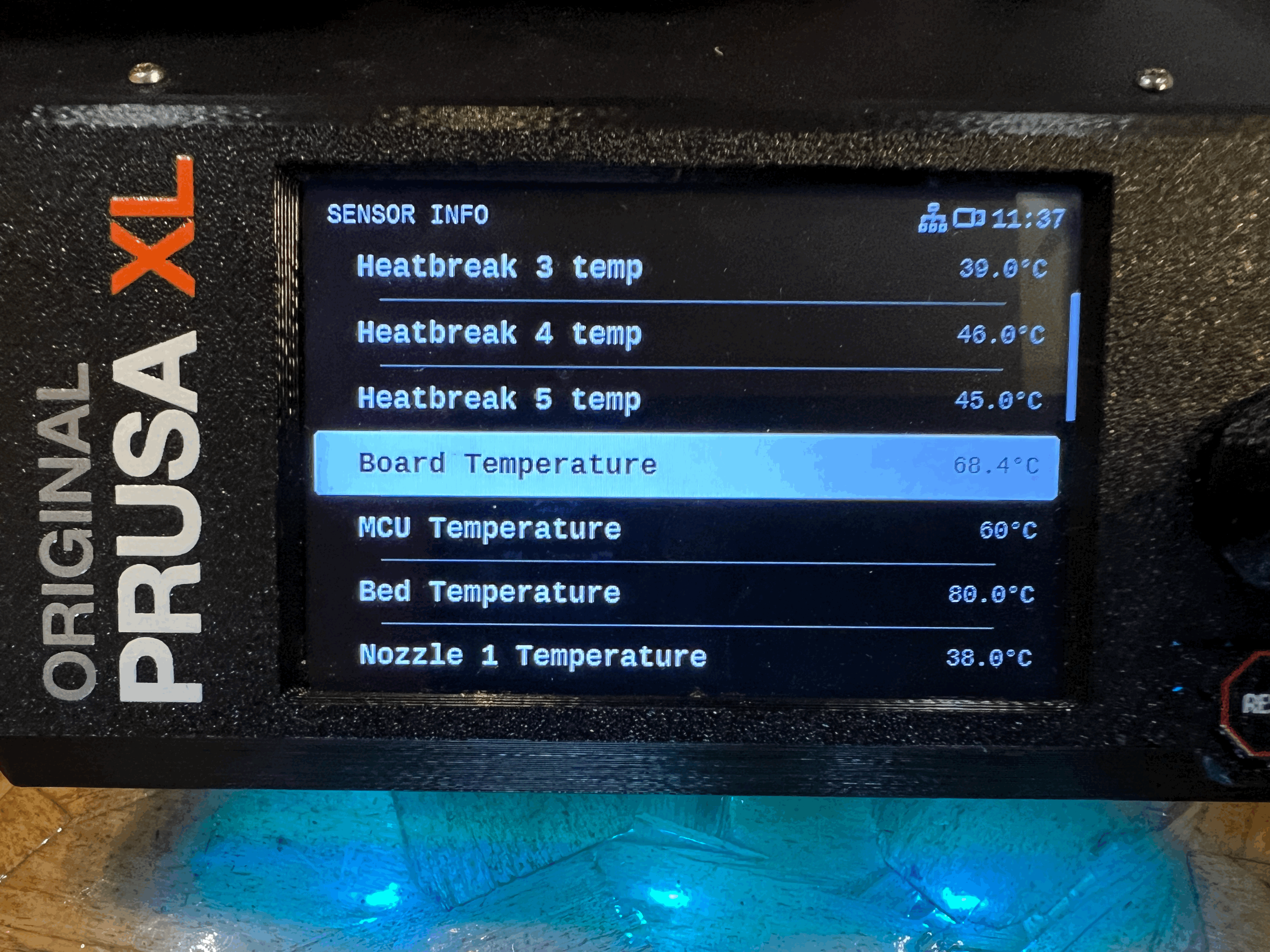

23. Theo dõi máy in mới chạy mát hơn của bạn
