Voron V2: Quạt 5015 cho thanh nhôm 2020

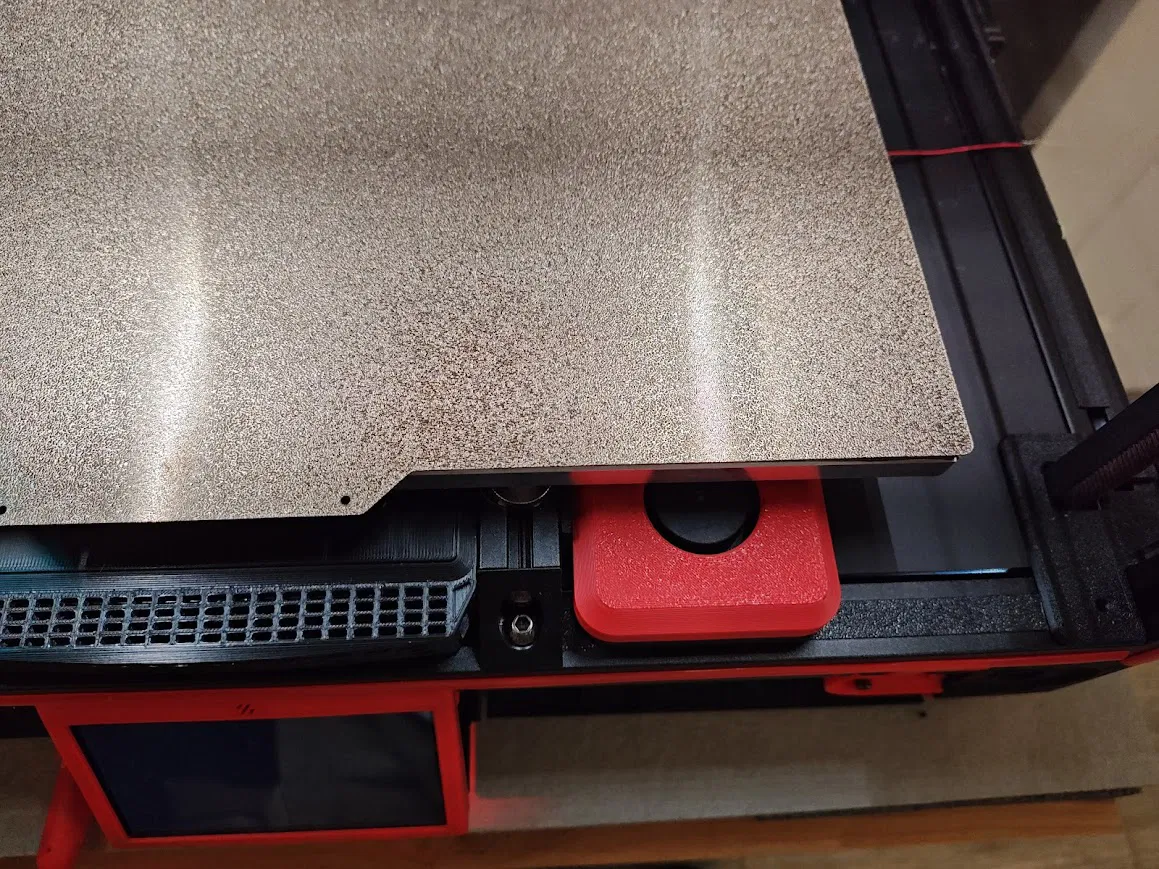

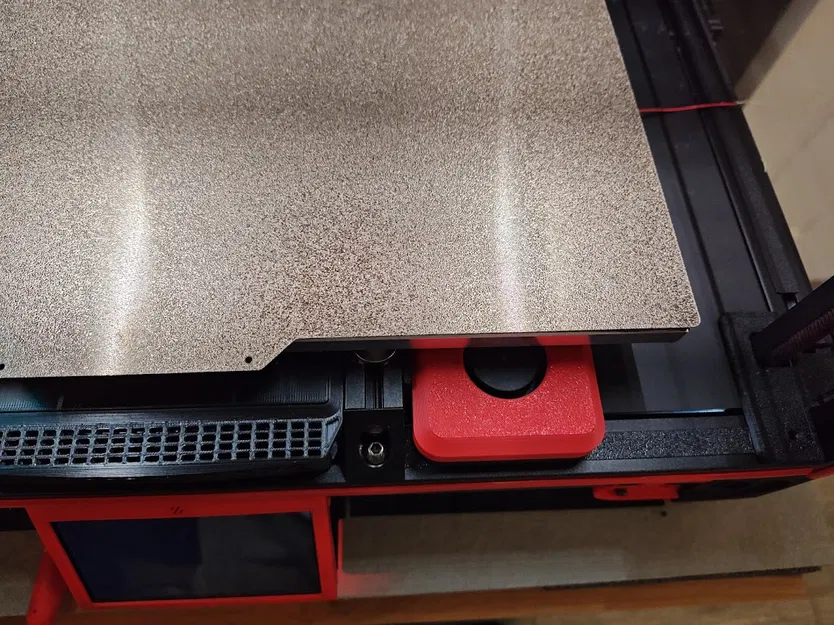

Do tui đang chuyển sang giường lò xo trên con V2 350 của tui, khoảng trống ở giữa sẽ bị chiếm bởi tay cầm và cái Nevermore micro của tui sẽ không còn dùng được nữa. Tui muốn gắn mấy cái quạt vô mấy cái thanh nhôm ở cạnh ngoài của giường, cho nó nhấc lên cùng với giường, nên mấy cái mount quạt của Ellis là không xài được. Tui có tìm được cái khác của Datura trên Printables, nhưng nó chỉ là cái bracket gắn đại cái quạt vô thôi, với mấy cái chốt nó hơi ngắn, không đủ để tui 'snap' vô hẳn. Tui muốn cái gì đó nhìn nó đẹp hơn chút.

Tui đang xài Nevermore3D Stealthmax để lọc khí giờ, nên tui không có làm cái "The Filter" của AKInferno, dù cái thiết kế đó nhìn cũng xịn sò (và đáng tiền nếu bạn cần lọc carbon).

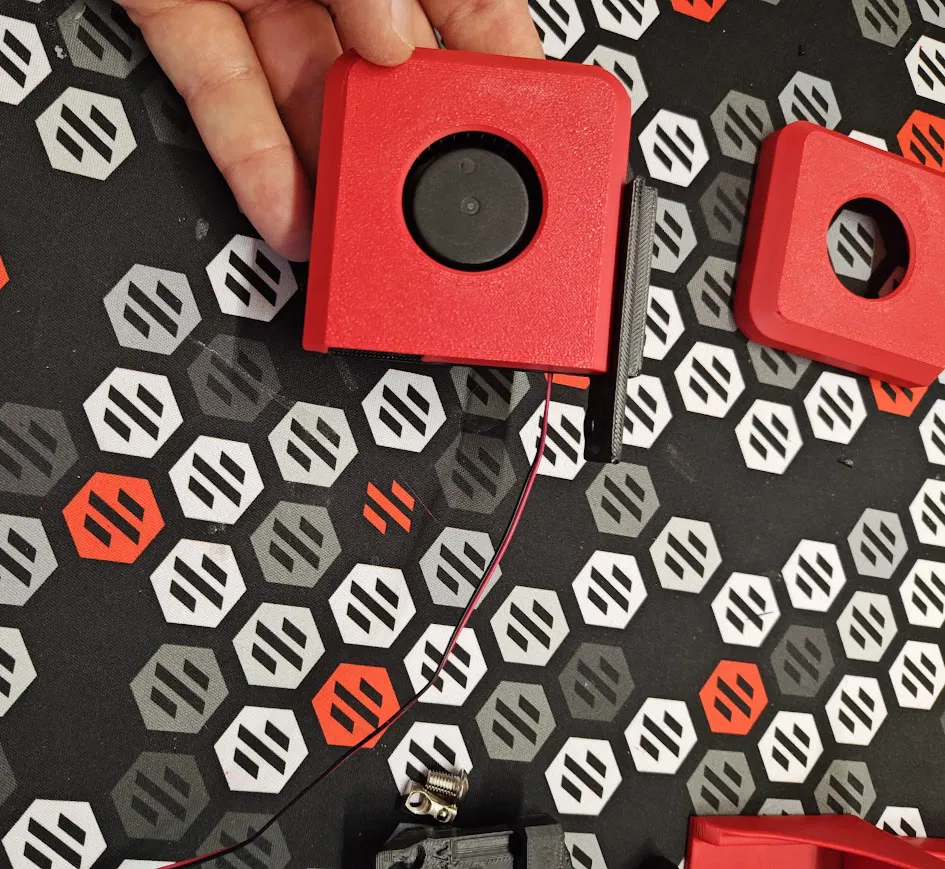

Thế là, tui nghĩ ra cái này. Tui ước gì có thể làm nó 'tàng hình' hơn, nhưng kỹ năng CAD của tui chưa tới mức biết cách làm mấy cái mặt phẳng đâu. Nó gắn vừa khít mấy cái quạt 5015 tiêu chuẩn. Tui có thử với cái quạt 5015 trong bộ kit Formbot tui để sẵn, với cái Winsinn 5015 tui cũng có sẵn mà để bụi bám, thì thấy mấy cái đó không đủ xịn để tui xài cho đầu máy, nhưng xài làm quạt làm mát giường thì ok, chừng nào nó hư thì tui thay quạt xịn hơn. Cả hai cái đều gắn khít với nhau mà không có vấn đề gì.

Lúc đầu, tui cũng tính sáng tạo chút, có thể xài vít hoặc nam châm để giữ cái nắp, nhưng cái đường rãnh nhỏ phía trên cho phép cái nắp cũng chỉ cần gắn khít thôi. Chỉ cần khéo léo một chút và dùng tua vít nhỏ cạy nhẹ là nó bung ra. Bạn có thể để nguyên cả cái chụp quạt, không cần tháo cái nắp ra, hay cắt mấy cái lỗ vít.

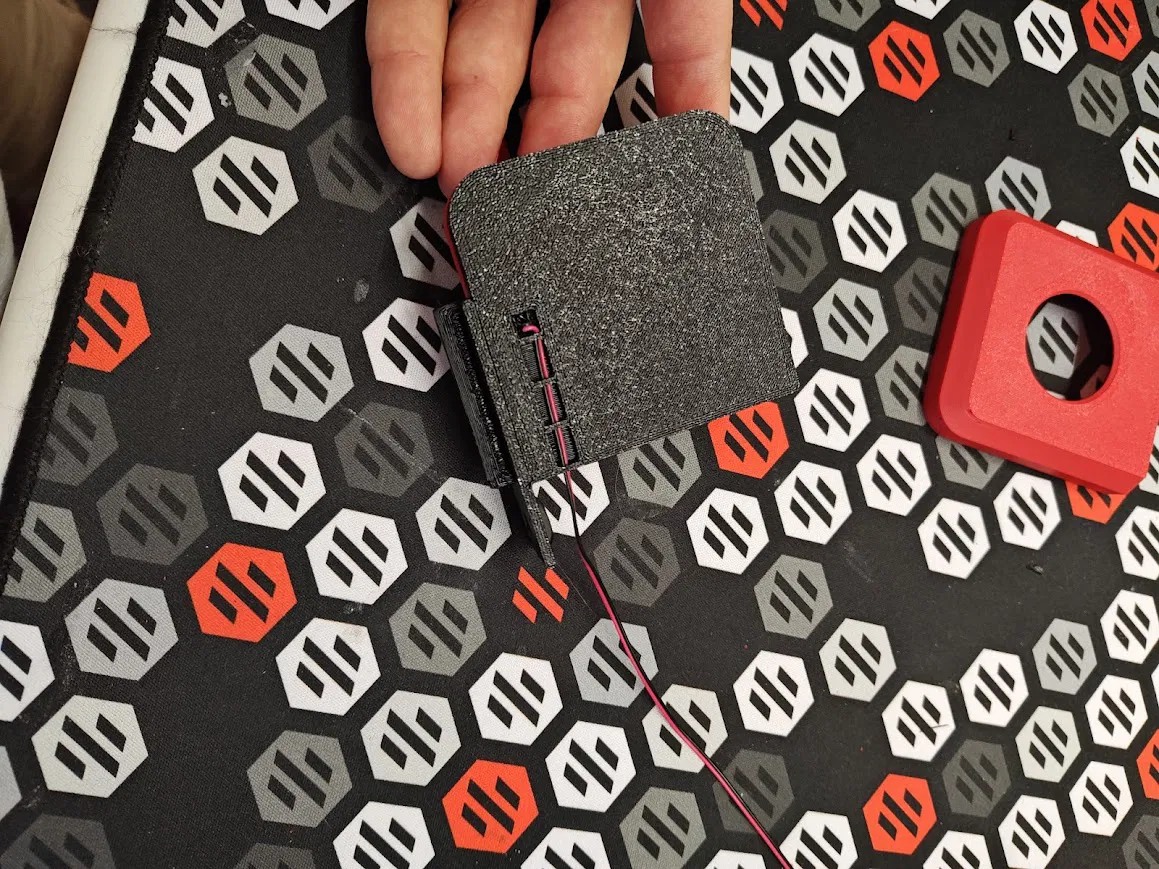

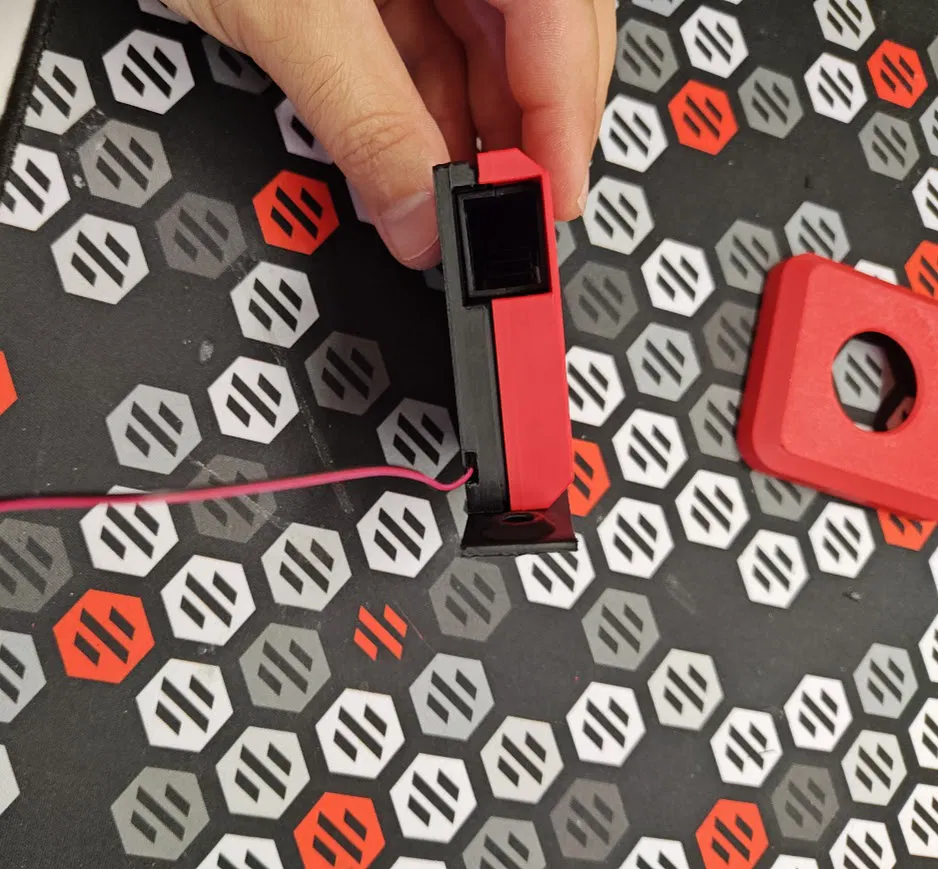

Tui cũng có thêm một cái đường dẫn dây nhỏ ở phía dưới, lấy cảm hứng từ "the filter" của AKInferno, nên dây điện sẽ đi về phía sau máy dọc theo rãnh thanh nhôm.

Chỉ cần một con vít m5 là gắn vô tư.

Nắp che xài chung cho cả hai bên.

Do cái này là gắn khít, bạn cần có máy in được căn chỉnh tốt. Cái này đã được tui thử nghiệm và căn chỉnh cho Voron bằng polymaker ASA.

Cài đặt in:

• Thông số kỹ thuật Voron, nhưng tui có giảm infill xuống 18% gyroid, nhiêu đó là đủ xài cho bộ phận này rồi.
• Sử dụng arachne để cắt lát các đường mỏng tốt hơn.
• Không cần support cho nắp che.
• Sử dụng support cho cái tab căn chỉnh 2020 trên các bộ phận đế (Tui chưa biết cách thiết kế support tích hợp sẵn. Dùng support vẽ tay, smart fill là ok. Tui dùng loại support "snug" trong Prusaslicer hoặc SuperSlicer trong cài đặt support để tiết kiệm vật liệu nhất).

File .step được cung cấp để bạn có thể chỉnh sửa theo nhu cầu.
