Giá đỡ bàn gập xuống cho Logitech Shifter

Mô tả:

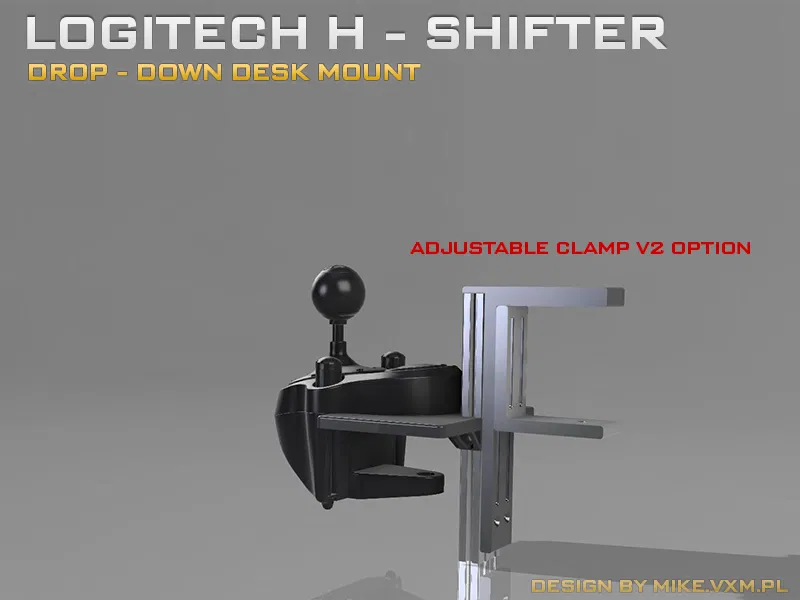

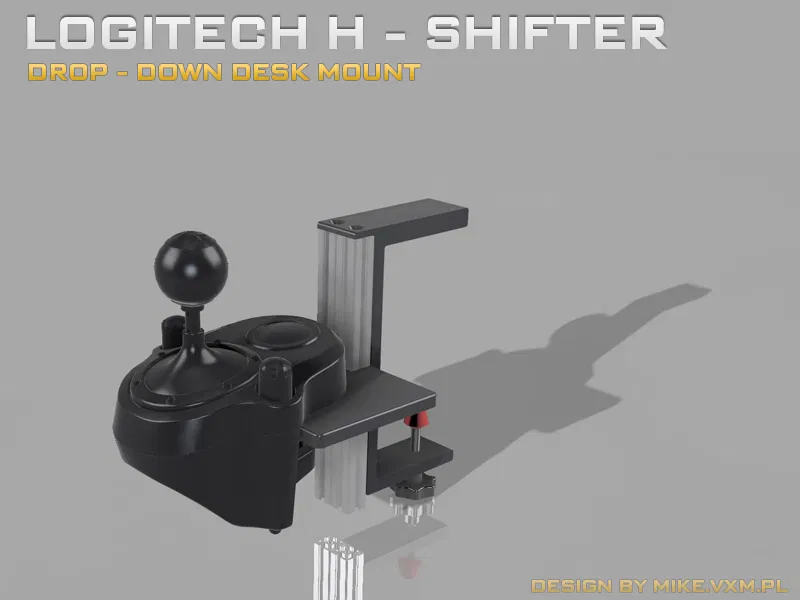

Giá đỡ bàn gập xuống được thiết kế cho Logitech Shifter. Thiết kế đặc biệt cho người lái xe giả lập xe tải với núm cần số xe tải nhưng cũng hoạt động với bất kỳ cần số nào khác. Kẹp lớn cho phép đủ khoảng trống cho các bàn lớn hơn như của tôi từ Ikea (mẫu: Alex - có ngăn kéo dưới mặt bàn) hoặc chọn phiên bản 2 có thể điều chỉnh hoàn toàn!

Tấm gắn được cố định vào hai thanh nhôm định hình 2020 (dài 250mm) có thể được cung cấp hoặc in hoặc thay thế bằng phiên bản ngắn hơn hoặc dài hơn. Tấm gắn được cố định bằng đai ốc trượt M5 cho phép bạn trượt nó trên toàn bộ chiều dài của thanh định hình (có thể thay thế bằng bất kỳ bộ phận cố định thanh định hình nào khác - ví dụ: đai ốc T).

Để gắn giá đỡ vào bàn, bạn có thể in hoặc cung cấp bu lông M8. Các nắp đầu khác nhau được cung cấp sẽ giữ cho bàn của bạn không bị trầy xước và cũng sẽ phân bổ lực trên diện tích lớn hơn.

Danh sách các bộ phận cần in:

• Kẹp: phiên bản 1 cho bàn rất dày, nếu không hãy in cả hai bộ phận cho kẹp phiên bản 2 hoặc bộ phận 1 kẹp phiên bản 2 và cung cấp kẹp nhả nhanh dạng bật.
• Bu lông & nắp: theo chiều dài yêu cầu. Nắp là tùy chọn và theo sở thích cá nhân.
• Thanh định hình: nếu quyết định in, tệp chứa MỘT thanh định hình - hãy in hai lần.

Các bộ phận cần thiết*:

• 2x 250mm - Thanh nhôm định hình 2020
• 8x - 12x - Đai ốc trượt/Đai ốc T cho thanh định hình M5
• 8x - Bu lông M5x16mm
• 2x - Bu lông M5x25mm
• 2x - Bu lông M6 25mm**

Các bộ phận tùy chọn:

• 2x Bu lông M6 (> 15mm) - để cố định thanh định hình vào đỉnh của giá đỡ. QUAN TRỌNG: Nếu bạn quyết định sử dụng chúng, hãy đảm bảo bạn yêu cầu ren M6 cho thanh nhôm của mình hoặc nếu bạn có dụng cụ taro M6 và biết cách làm - tự làm!)

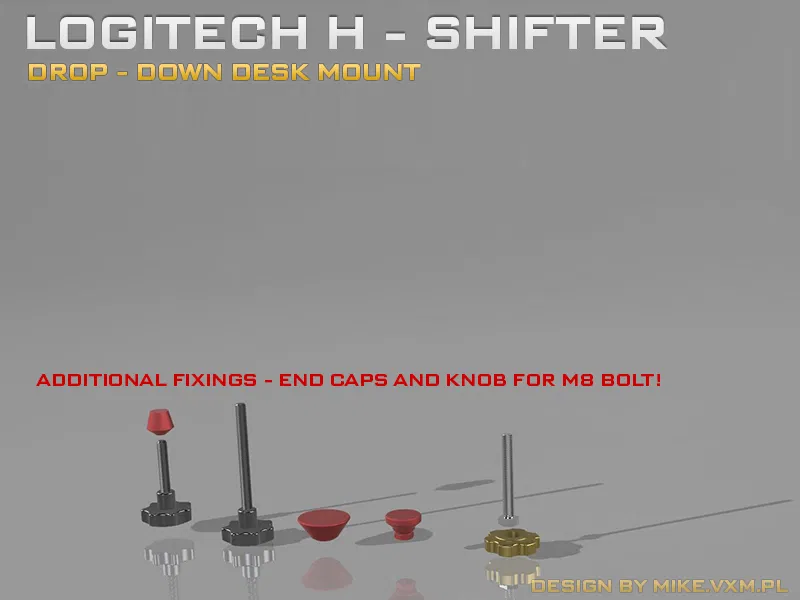

• 1x Bu lông M8 - để cố định giá đỡ vào mặt bàn. Có thể in được nhưng phiên bản kẽm hoặc thép phù hợp sẽ chắc chắn hơn. Có sẵn núm tùy chọn để lắp trên đầu bu lông lục giác để in.
• Kẹp nhả nhanh dạng bật có thể mua và thay thế cho giá đỡ trượt phía dưới.

Dụng cụ:

• Tua vít Pozi/Philips hoặc khóa lục giác - tùy thuộc vào bu lông bạn sử dụng
• Taro M6 - nếu thanh định hình chưa có ren (tùy chọn)
• Dụng cụ làm sạch cạnh/Giấy nhám - các bộ phận khớp rất khít!
• Taro M5/M6/M8 - để làm sạch ren nếu cần

Cài đặt in theo lựa chọn của bạn. Tôi khuyên dùng bất kỳ bộ phận cố định và tấm gắn nào với độ điền cao. Tôi đã làm của mình bằng PLA và nó hoạt động tốt.

* - có khả năng in chúng nhưng với giá trên eBay và việc nó sẽ chắc chắn hơn khi in, tôi khuyên bạn nên mua chúng. ** - bộ phận cố định bắt buộc của Logitech để gắn cần số của bạn.
