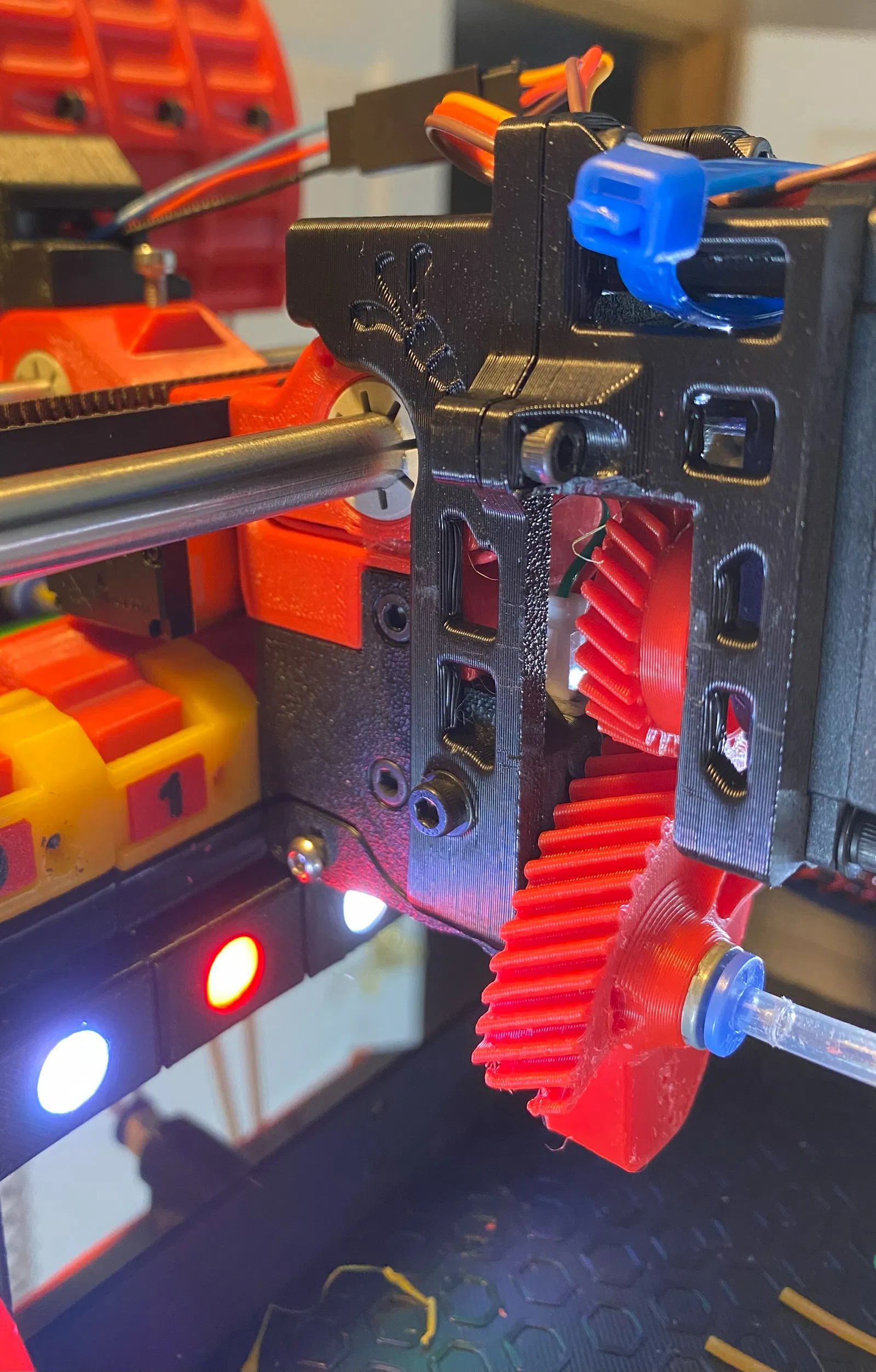

ERCF EREC Bộ Cắt Sợi Nhựa Gắn Bộ Mã Hóa

2024-05-25 Định vị lại bánh răng cắt (V2) để có thêm khoảng trống cho đầu vít gắn vào vỏ bộ mã hóa. Đã thay thế tệp Fusion 360 và thêm Cutter Gear v2.stl.

Thiết kế ban đầu được cân nhắc kỹ lưỡng nhưng thiếu một vài tính năng mà tôi cần cho chiếc Voron 2.4R2 với ERCF V2 của mình:

1. Cấp nguồn cho bộ cắt trực tiếp từ bo mạch BTT MMB mà không cần bộ chuyển đổi buck,
2. Chứa đoạn cắt sợi nhựa để sợi nhựa không bay ra khỏi bộ cắt đến những nơi không xác định,
3. Cải thiện hoạt động cắt bằng cách cung cấp một bề mặt cứng để lưỡi dao di chuyển qua khi cắt sợi nhựa,
4. Cải thiện hình học/độ phân giải bánh răng,
5. Cải thiện phần khoét lưỡi dao để phù hợp hơn với cấu hình lưỡi dao X-ACTO.

Hoạt động cắt, bao gồm cả việc giảm dòng điện đỉnh của servo, đã được thực hiện bằng cách thay đổi tỷ số truyền, tăng khoảng cách mà lưỡi dao di chuyển trước khi gặp sợi nhựa (khoảng cách tăng tốc), và thêm một đai ốc lục giác M3 vào thân bộ mã hóa đã sửa đổi theo cách tương tự như Filametrix.

A boss đã được thêm vào khe cắt để giữ phần sợi nhựa đã cắt và cho phép nó rơi vào khay nằm bên dưới bộ cắt EREC.

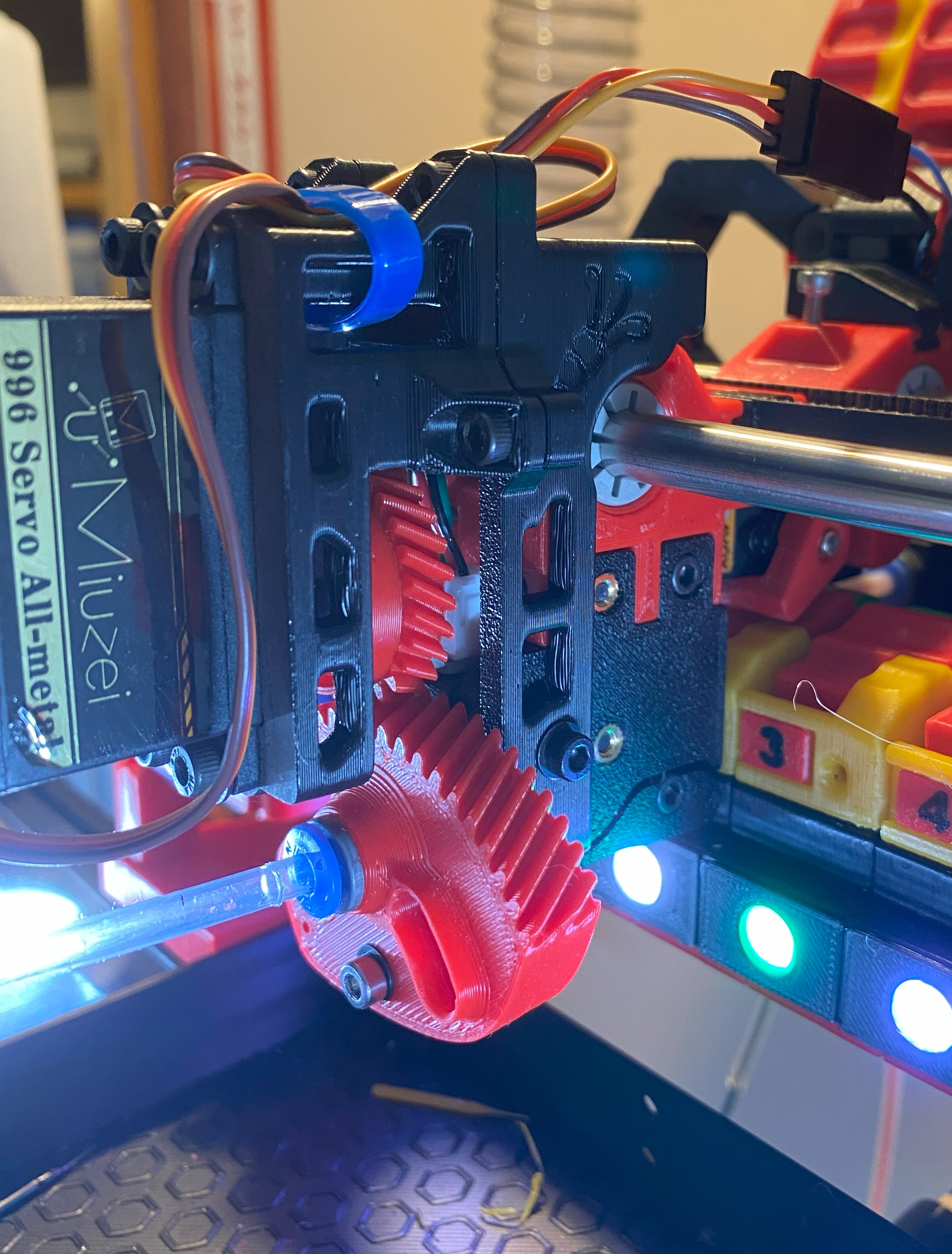

Bánh răng dẫn động được thiết kế để lắp vừa bộ chuyển đổi phụ kiện tròn của Servo MG996 tiêu chuẩn, được cố định vào bánh răng dẫn động bằng vít M2 SHCS. Xem mô hình Fusion 360 để biết chi tiết.

Với tỷ số truyền đã sửa đổi, phạm vi Mở đến Đóng xấp xỉ từ 10° đến 170°. Điều này cho phép một số khả năng thay đổi vị trí Đóng để căn chỉnh đường đi của sợi nhựa nếu cần.

Bề mặt cắt đã được làm cứng để cải thiện việc cắt sợi nhựa:

1. Điều này ảnh hưởng đến cả hai nửa của vỏ bộ mã hóa,
2. Phần khoét bộ mã hóa cho đai ốc lục giác nhỏ hơn một chút so với đai ốc và được thiết kế để giữ đai ốc mà không cần keo,
3. Đai ốc lục giác được doa bằng mũi khoan 3mm để loại bỏ bất kỳ ren nào có thể cản trở đường đi của sợi nhựa,
4. Một ống PTFE ID 3mm đã được lắp đặt giữa đai ốc và bộ mã hóa để đảm bảo đường đi của sợi nhựa có lực cản thấp. Đầu ống của bộ mã hóa đã được vát cạnh để không tạo ra bề mặt lồi có thể vướng vào sợi nhựa.

Hình học bánh răng được tạo ra bởi macro Fusion 360 GF Gear Generator bằng các tiêu chí sau:

Thuộc tính

Bánh răng dẫn động

Bánh răng cắt

Số răng

26

60

Module

1.0mm

1.0mm

Góc áp lực

14.5°

14.5°

Góc nghiêng

30°

30°

Chiều cao

5mm

10mm
