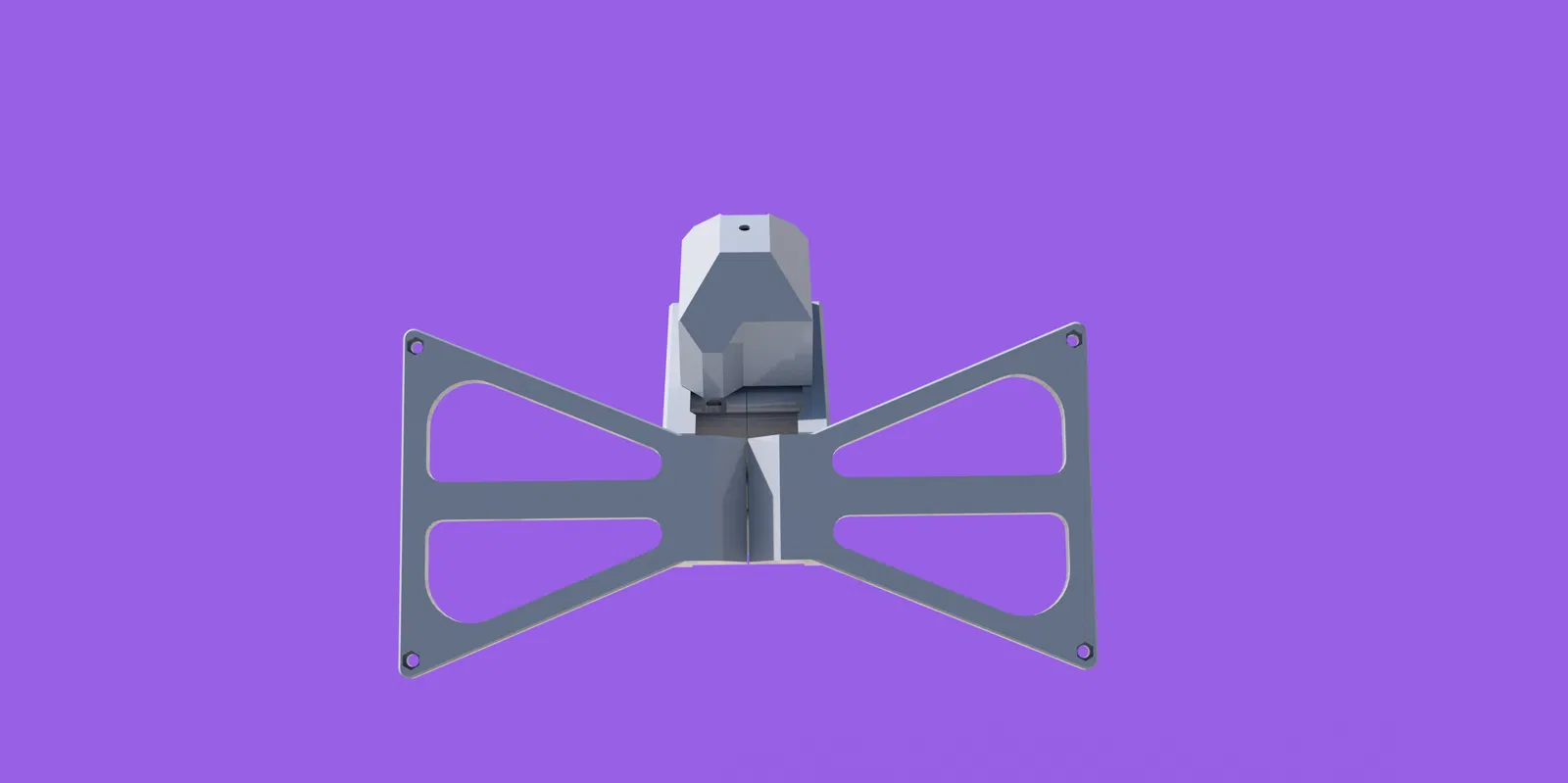

Mô hình 3D Solarnode Meshtastic 1
Mô hình 3D Solarnode Meshtastic 1
1 / 8

8 hình

DIY

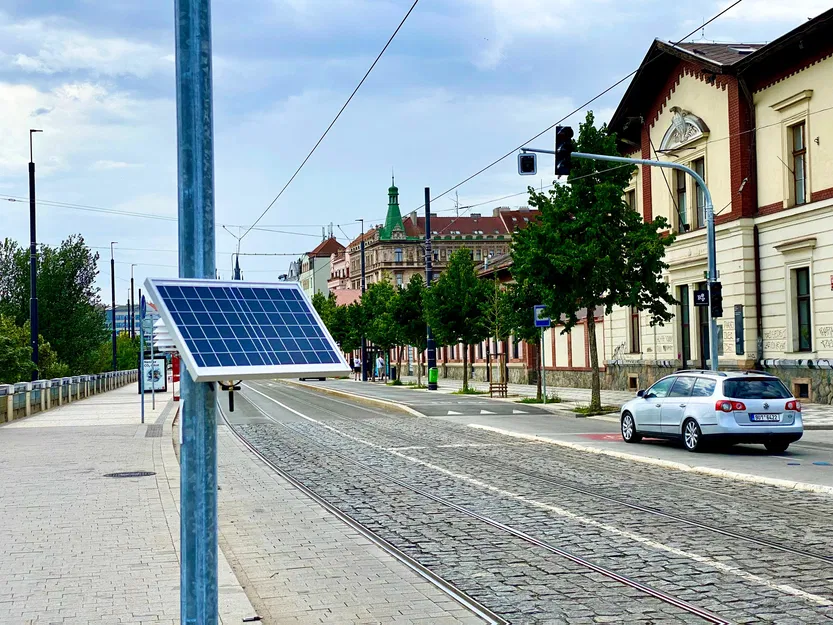

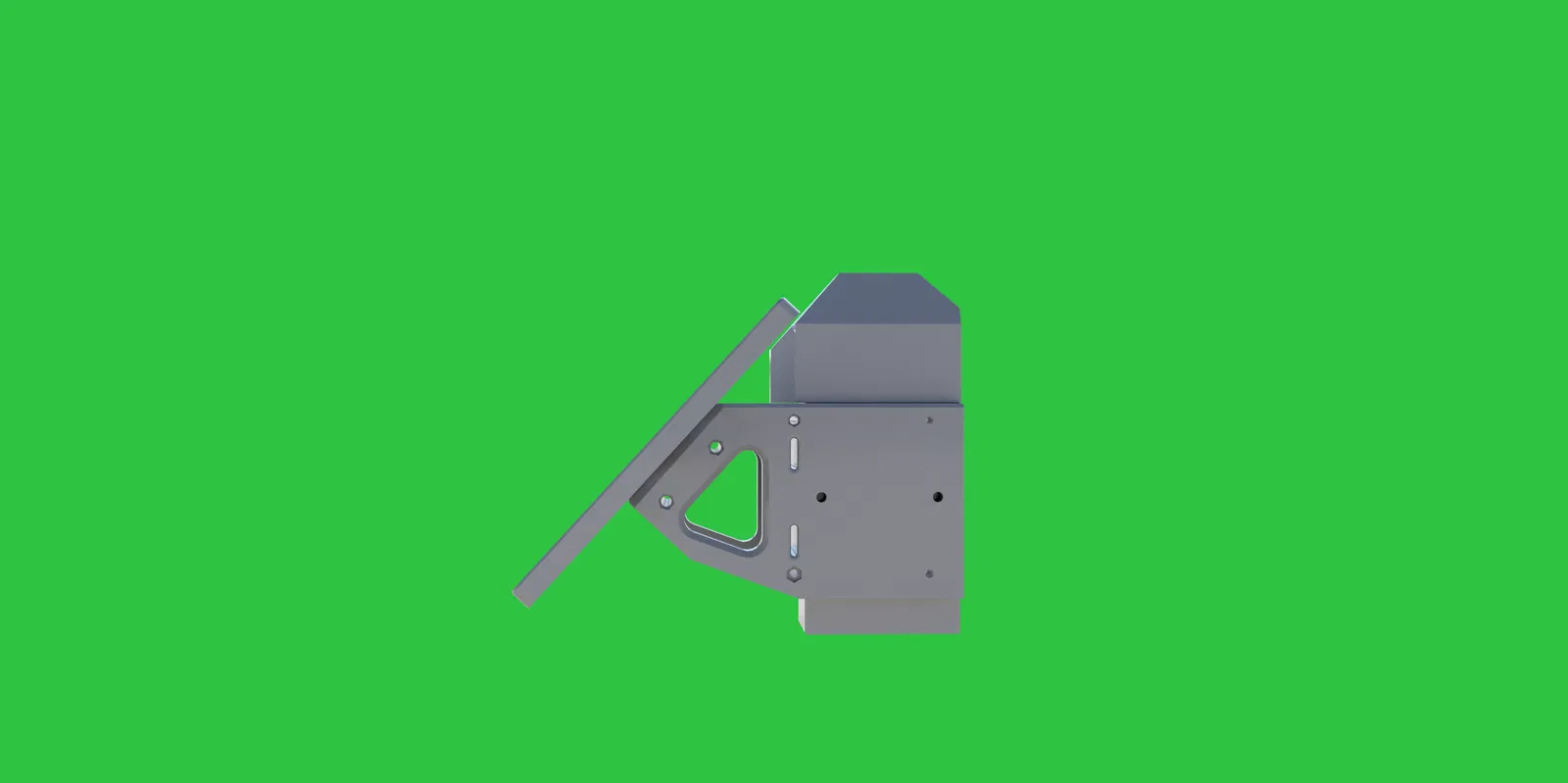

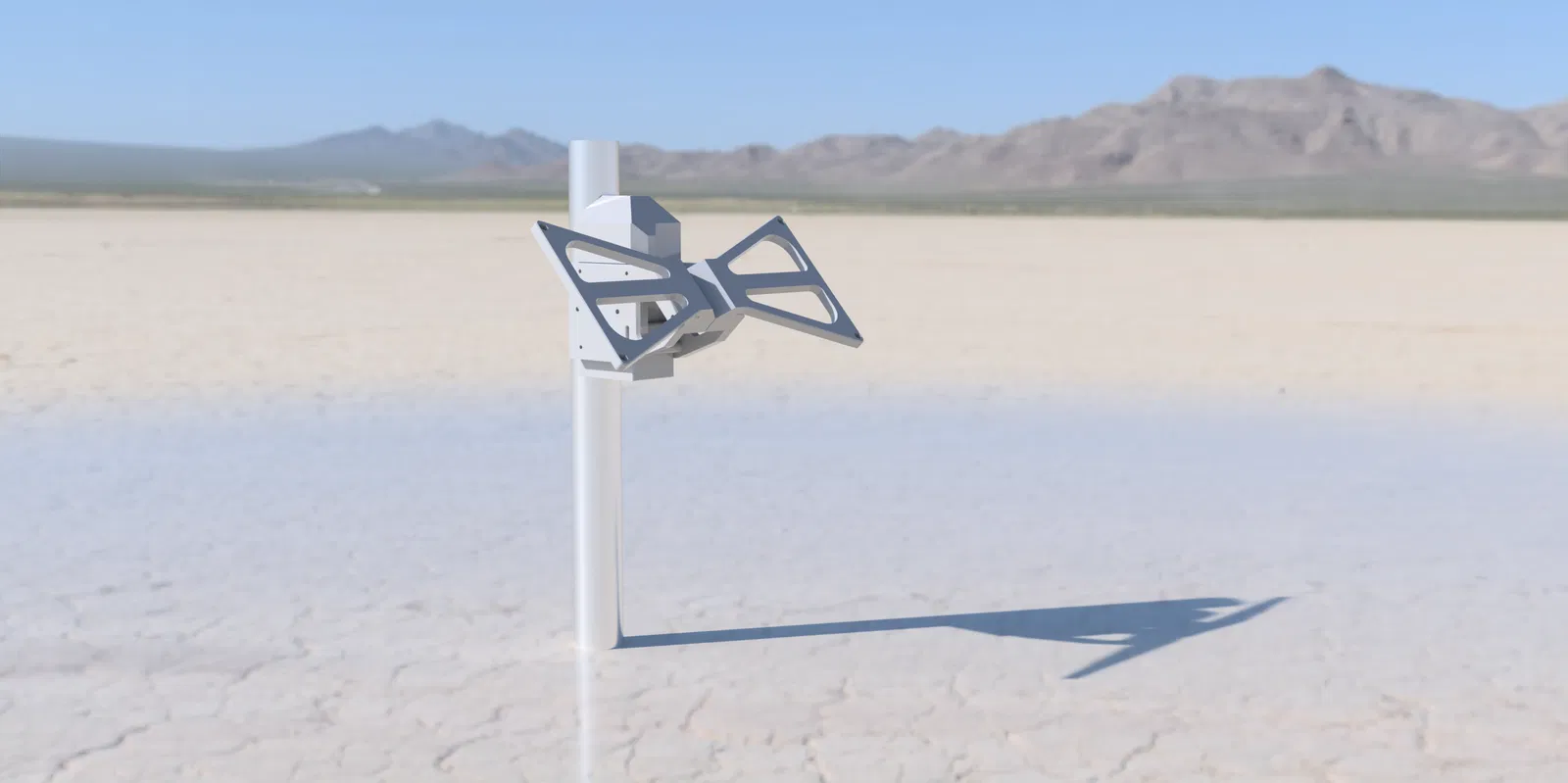

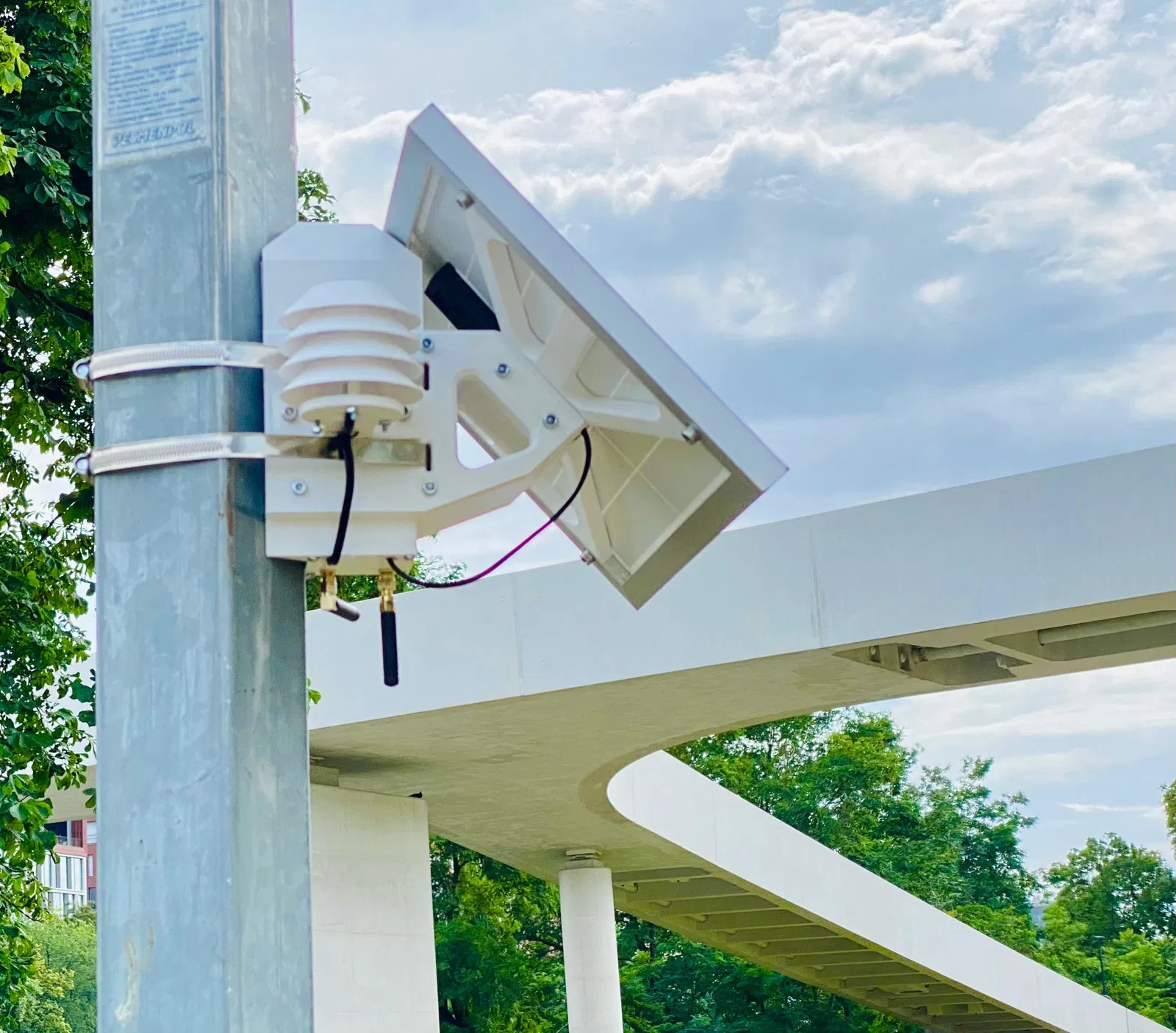

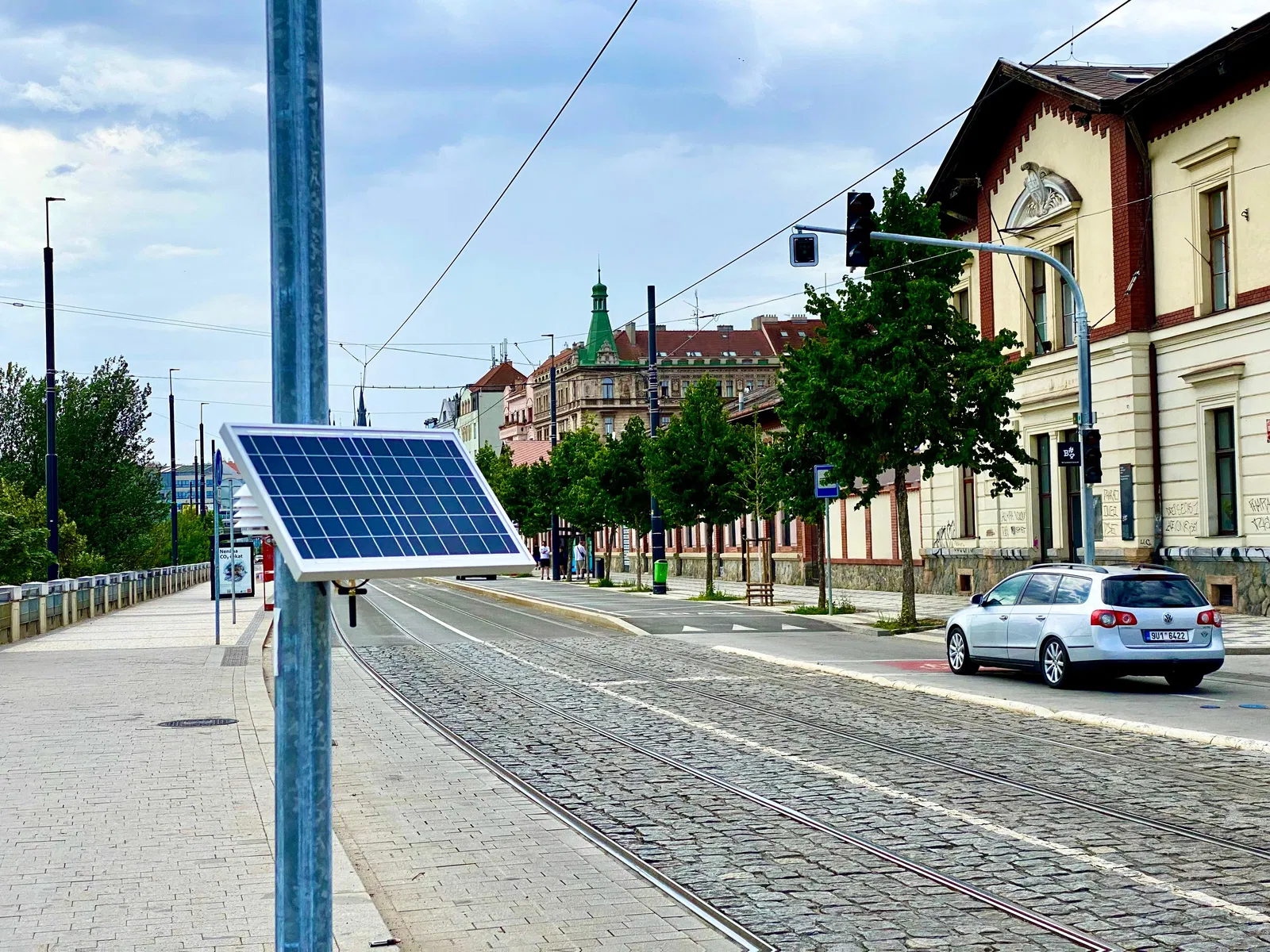

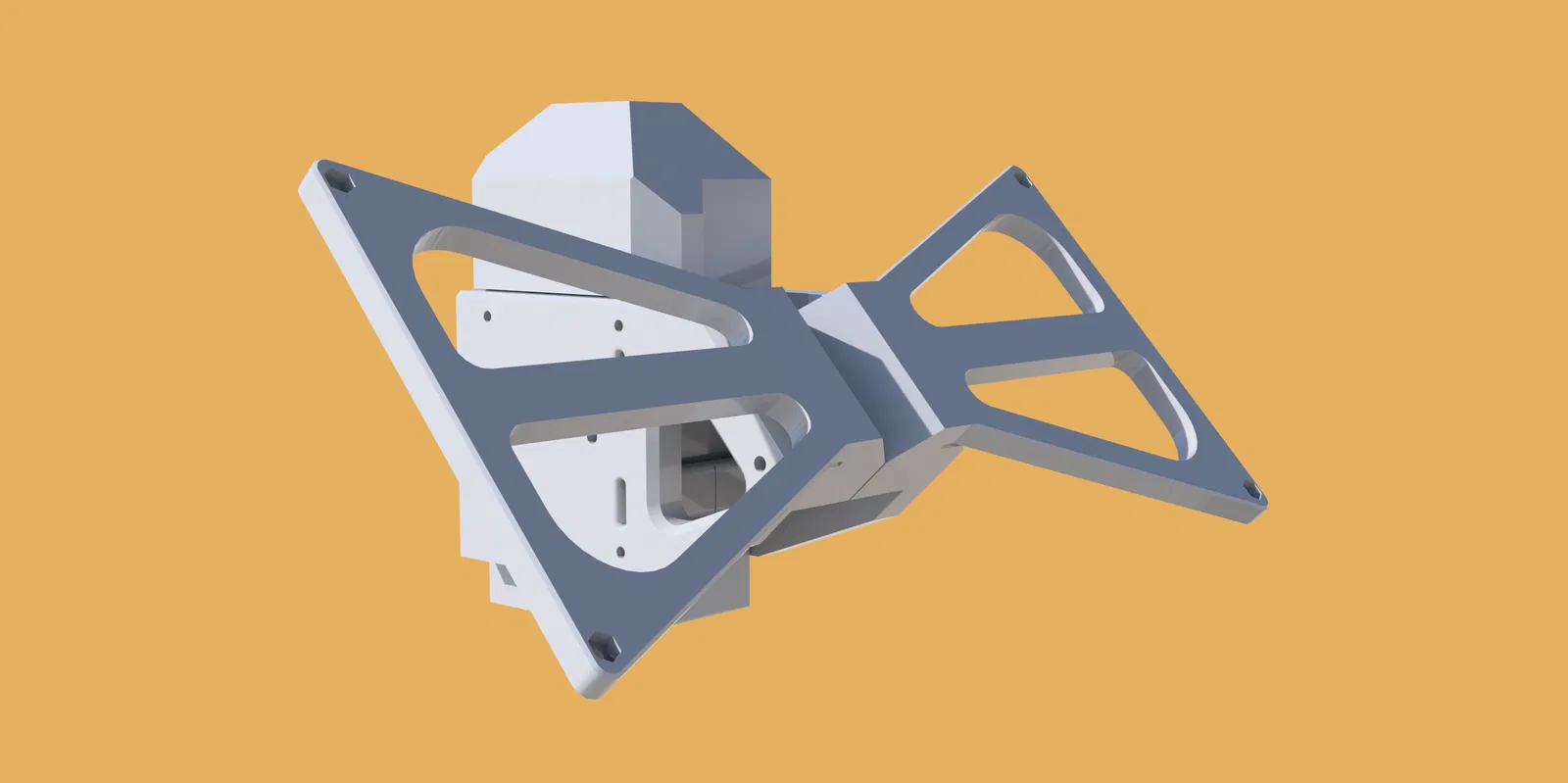

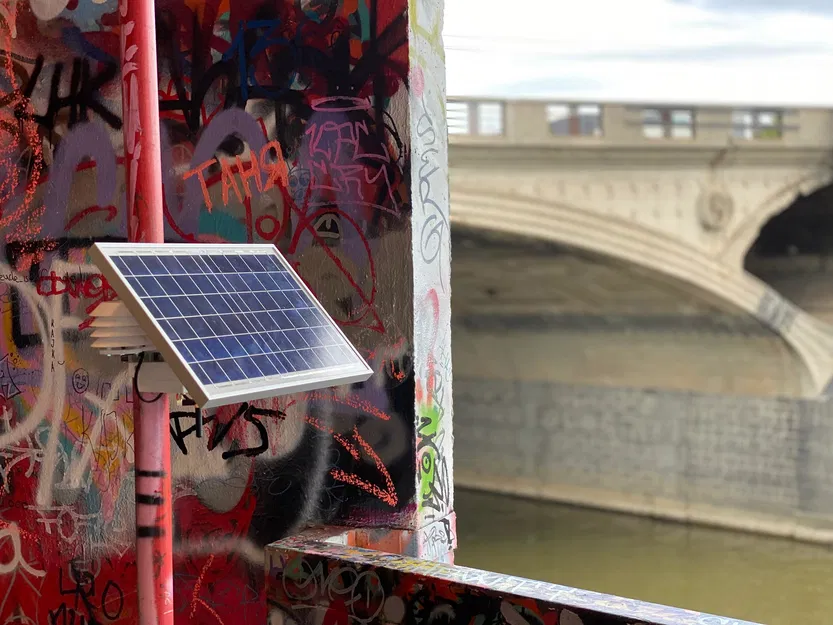

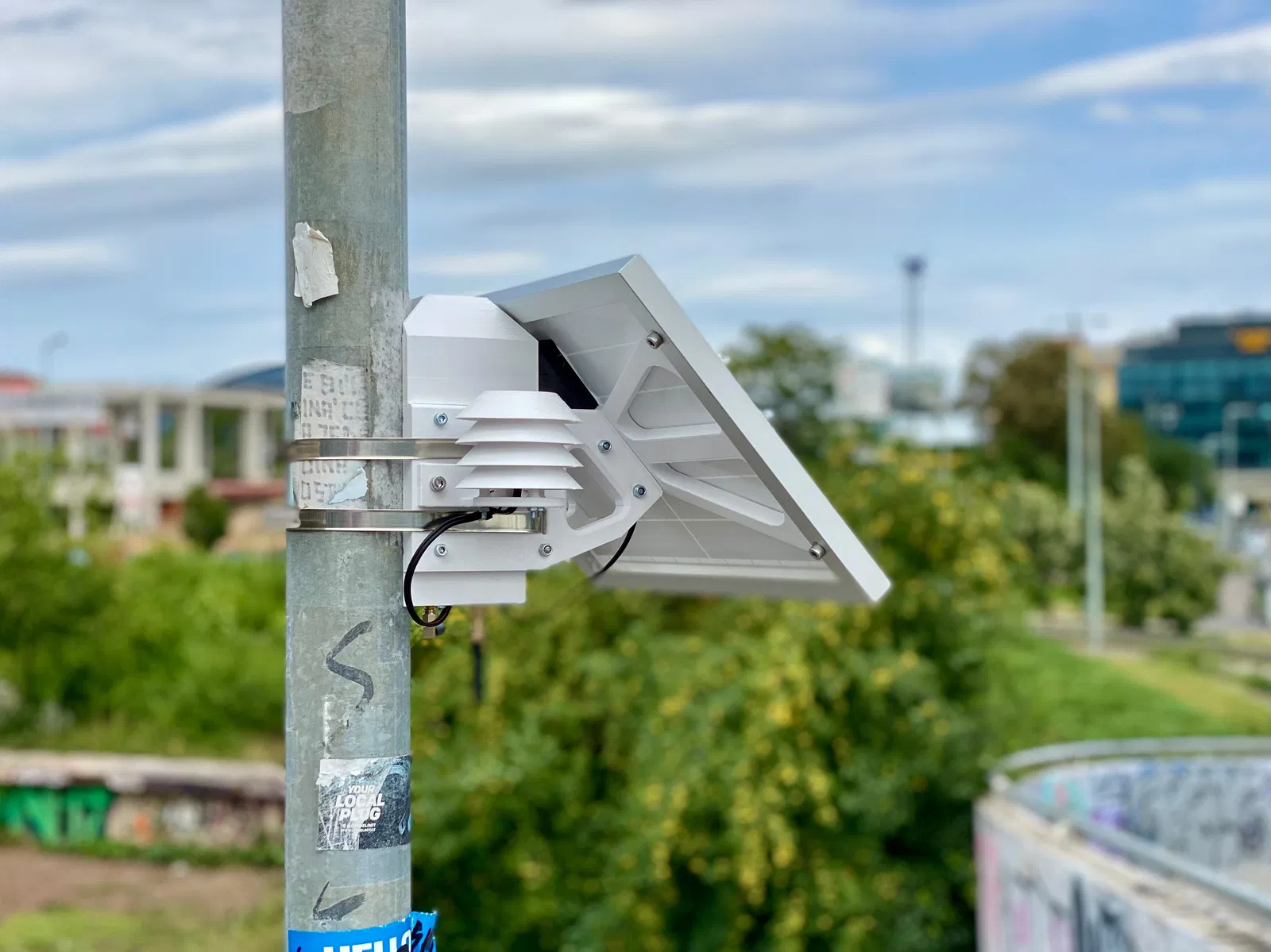

Mô hình 3D Solarnode Meshtastic

Tác giả VladimirWaas_694872

Lượt tải
129
Lượt thích
63
Lượt coi
1.953
Tải tất cả (.zip)· 11 file · 2,5 MB· 2,5 MB

File 11 2,5 MB

  • Top_Cover_1767089843.stlSTL · 19,7 KB
  • Top_Cover_wthout_hole_1767089844.stlSTL · 8,8 KB
  • motyl_L_1767089845.stlSTL · 86 KB
  • motyl_R_1767089846.stlSTL · 86 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#183742
Danh mục
DIY
Ngày đăng

Mô tả

Vật liệu: PETG, PC, ASA

Phụ kiện siết:

bu lông:
4xM5x10
6xM4x85
4xM4x20
2x Kẹp ống loại W2 Đức, thép không gỉ, kích thước 100-120 mm
8x đai ốc M5 (ưu tiên loại tự khóa)
10x đai ốc M4

Điện tử:

  1. Tấm pin năng lượng mặt trời SW010P: https://gme.cz/v/1514316/sw010p-polykrystalicky-solarni-panel

  2. Bộ điều khiển MPPT M464B: https://hadex.cz/m464b-regulator-mppt-cn3791-pro-solarni-panel-6v/

  3. a) -4x pin 18650 2600mAh: https://gme.cz/v/1506728/westinghouse-18650-1s1p-li-ion-2600mah-akumulator
    hoặc:
    b) dùng pin hàn:
    4x pin 21700 4000mAh
    https://gme.cz/v/1513962/westinghouse-21700-li-ion-4000mah-akumulator

  4. Mô-đun LoRa: Rak, Heltec hoặc tương tự.

Phụ kiện đi kèm:

Chi tiết về dự án:

Github M.Velisek

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
11
Tổng dung lượng
2,5 MB
File lớn nhất
518,4 KB
