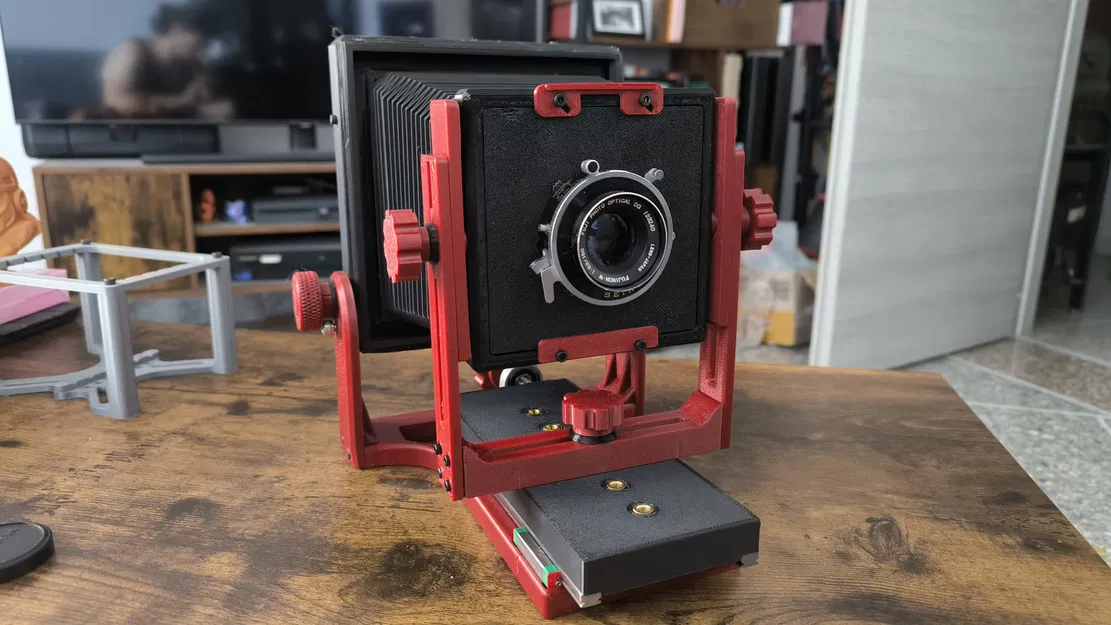

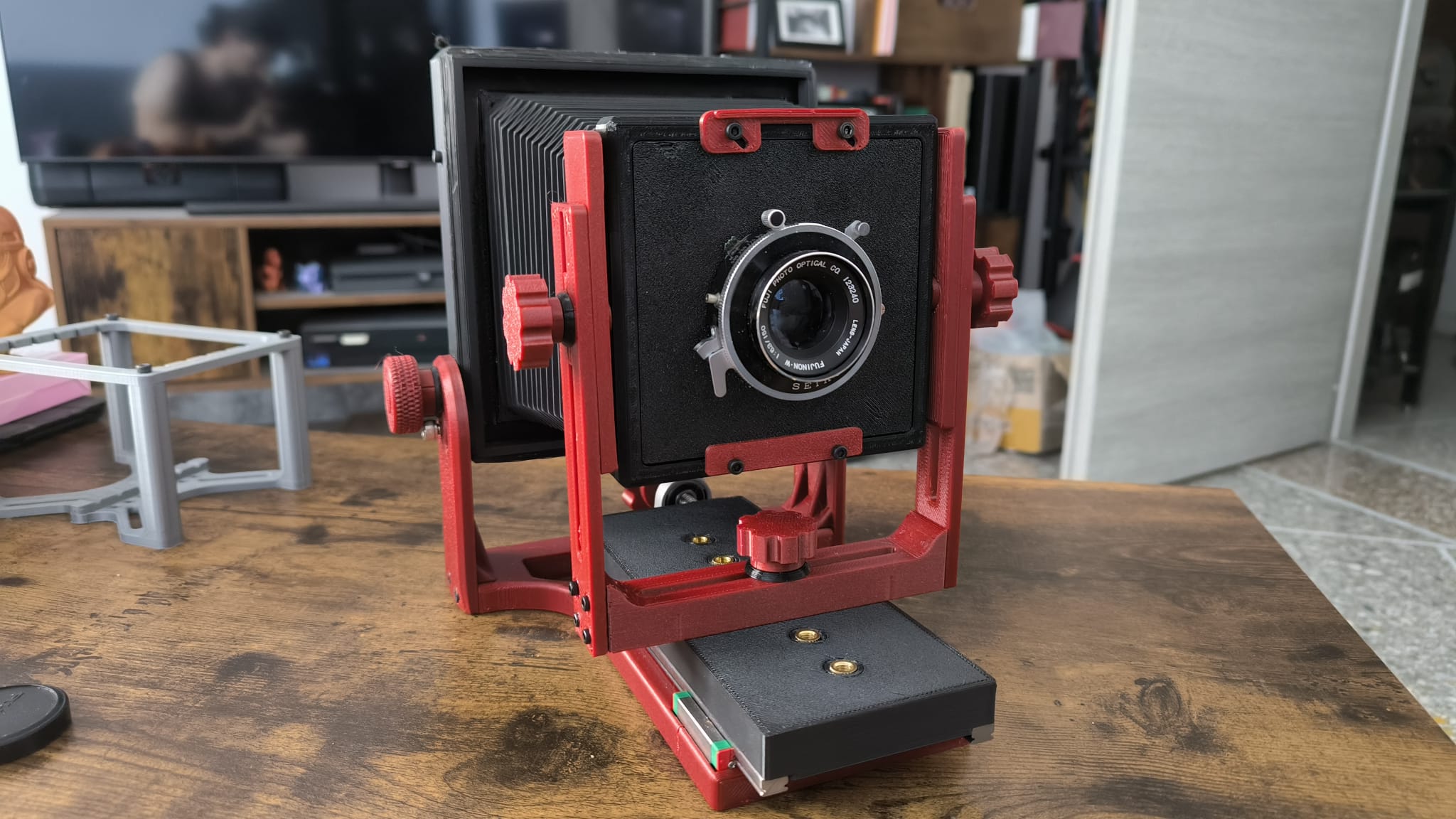

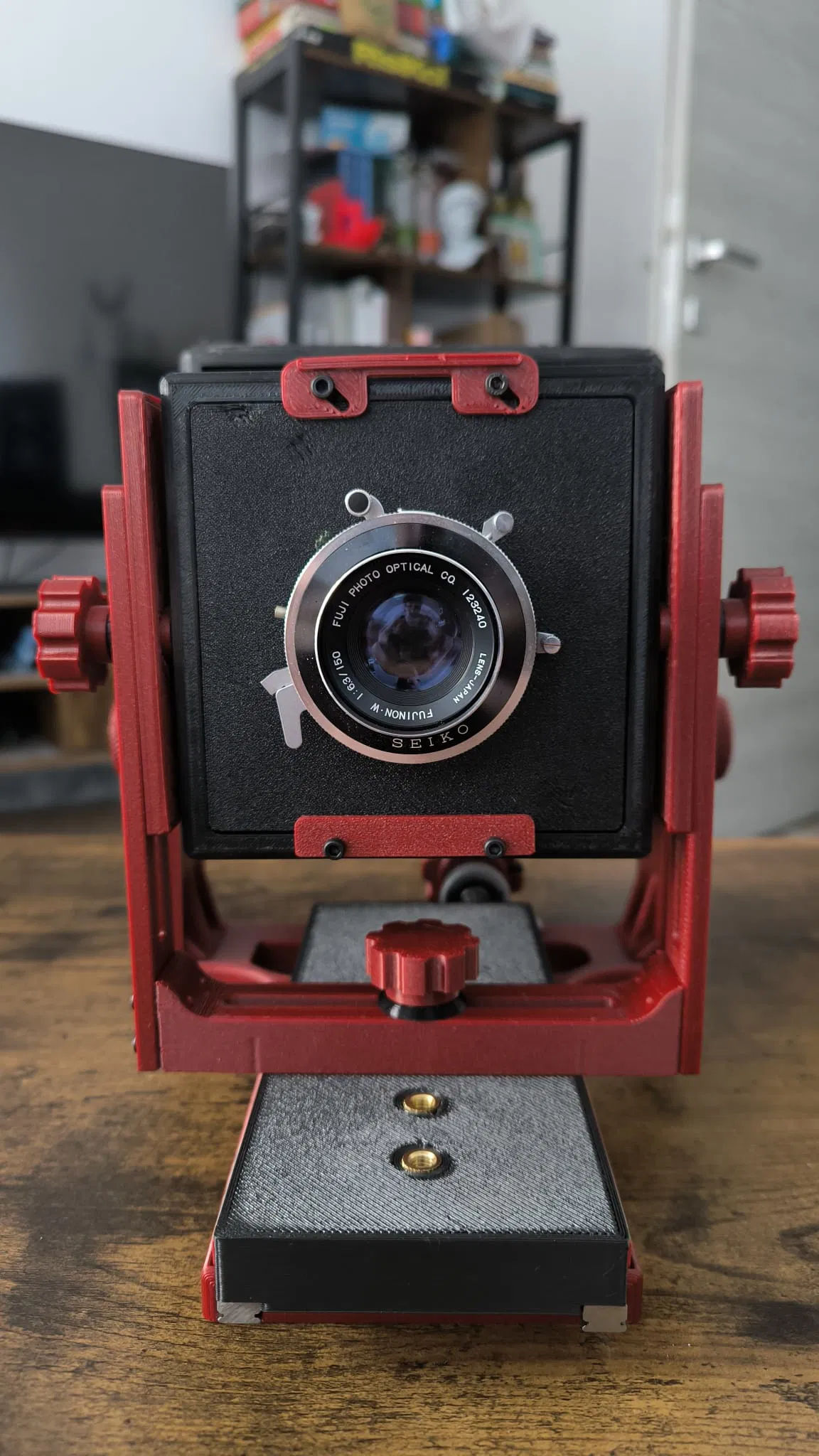

Máy ảnh khổ lớn 4x5

Tui đã làm cái máy ảnh này như một dự án mùa đông để giải trí và học thêm mấy cái tính năng cao cấp của Fusion360. Tui cũng không rành lắm về cách thiết kế máy ảnh khổ lớn đâu, chỉ là làm theo cái mà tui thấy hợp lý và xài được thôi.

Để ráp cái máy ảnh này, bạn sẽ cần:

• Một cái ống gió (bellow), tui xài cái ống gió của máy ảnh TOYO khổ 4x5 của shop này trên ebay https://www.ebay.it/itm/275621261783?var=576881729717, nó hơi dài so với máy nhưng xài được, mà cũng là cái duy nhất tui thấy hợp túi tiền.
• Hai thanh ray trượt tuyến tính MGN9 dài 200mm https://www.aliexpress.com/item/32806622073.html?spm=a2g0o.order_list.order_list_main.30.412b1802M4ip6T
• Một mớ ốc lục giác M6 https://www.aliexpress.com/item/32968601031.html?spm=a2g0o.order_list.order_list_main.40.412b1802M4ip6T
• Rất nhiều ốc đầu chìm lục giác M2-M3-M4-M6 https://www.aliexpress.com/item/1005006490861133.html?spm=a2g0o.order_list.order_list_main.55.412b1802M4ip6T
• Gối đỡ bạc đạn KP08 (lỗ 8mm) https://www.aliexpress.com/item/1005006492163406.html?spm=a2g0o.order_list.order_list_main.50.412b1802M4ip6T
• Một con ốc dẫn động T8 chống rơ và một thanh ren đường kính 8mm dài ít nhất 150mm, nếu có thể thì mua hai món này chung nha vì bước ren và bước xoắn tùm lum hết.
• Các bộ chèn nhiệt M2-M3-M4-M6, tui dùng kích cỡ khá chuẩn cho mọi chiều nên cái nào cũng xài được. Tui xài bộ M2-M4 từ link này https://www.aliexpress.com/item/1005004833883758.htmlspm=a2g0o.order_list.order_list_main.370.412b1802M4ip6T (cẩn thận nha, hai ô cuối của hàng M2 thực ra là M2.5), còn bộ chèn M6 là ED 9mm, cao 8mm.
• Dây thun 3mm https://www.aliexpress.com/item/1005003652662608.html?spm=a2g0o.productlist.main.3.52106874158MMq&algo_pvid=0956606f-702a-48cf-920b-8581a25f7b46&algo_exp_id=0956606f-702a-48cf-920b-8581a25f7b46-1&pdp_npi=4%40dis%21EUR%211.83%211.83%21%21%211.93%211.93%21%4021039f3e17203562696135375e7b5c%2112000026659754089%21sea%21IT%21717962917%21&curPageLogUid=H3cjfvWGJoH0&utparam-url=scene%3Asearch%7Cquery_from%3A

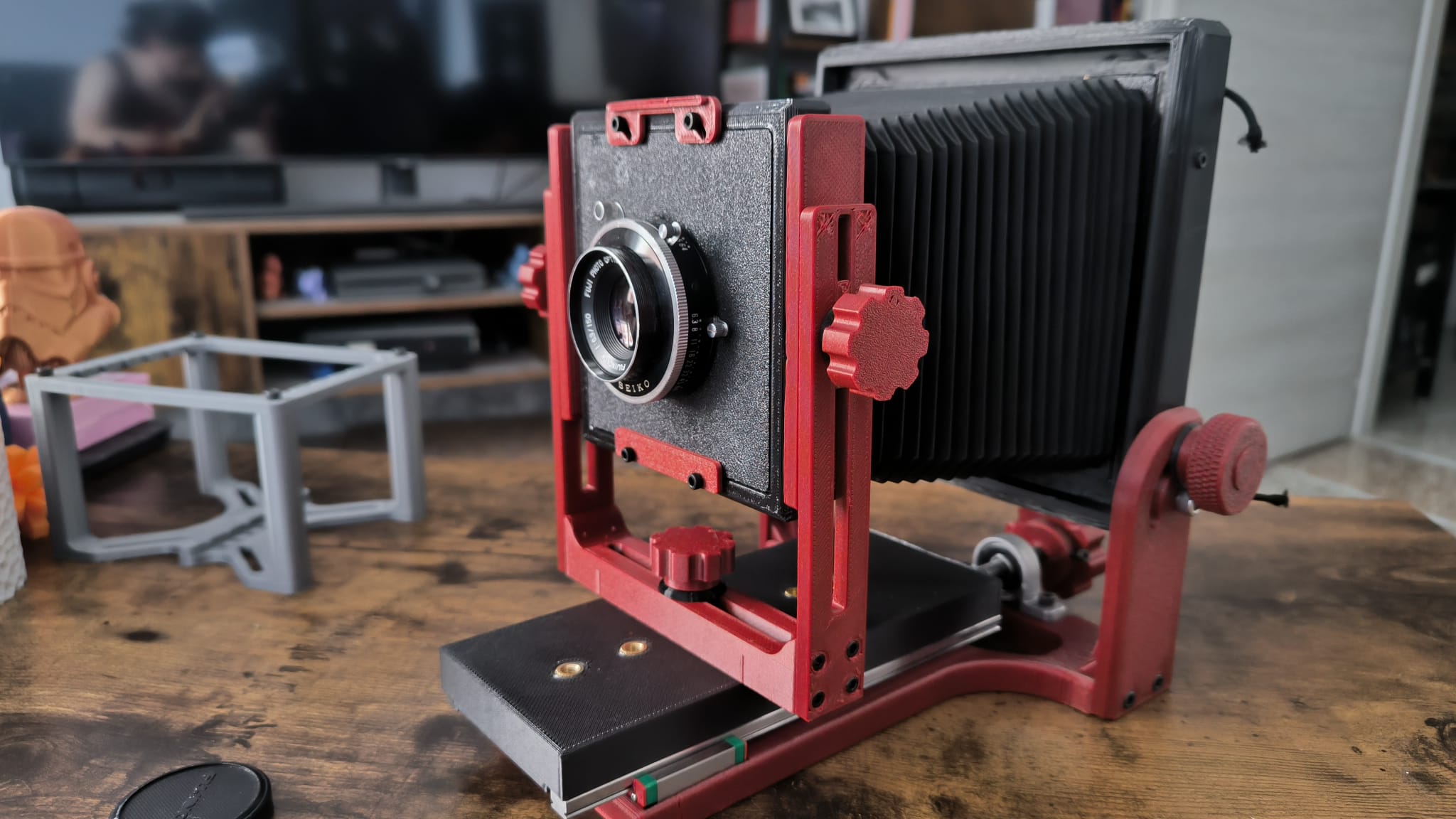

Ráp máy ảnh thì cũng dễ thôi. Cái ống gió gắn vô giống như máy ảnh 4x5 thông thường, chỉ khác là tui dùng bộ chèn nhiệt thấy tiện hơn, xài ốc ngắn thôi, tối đa 4-5mm.

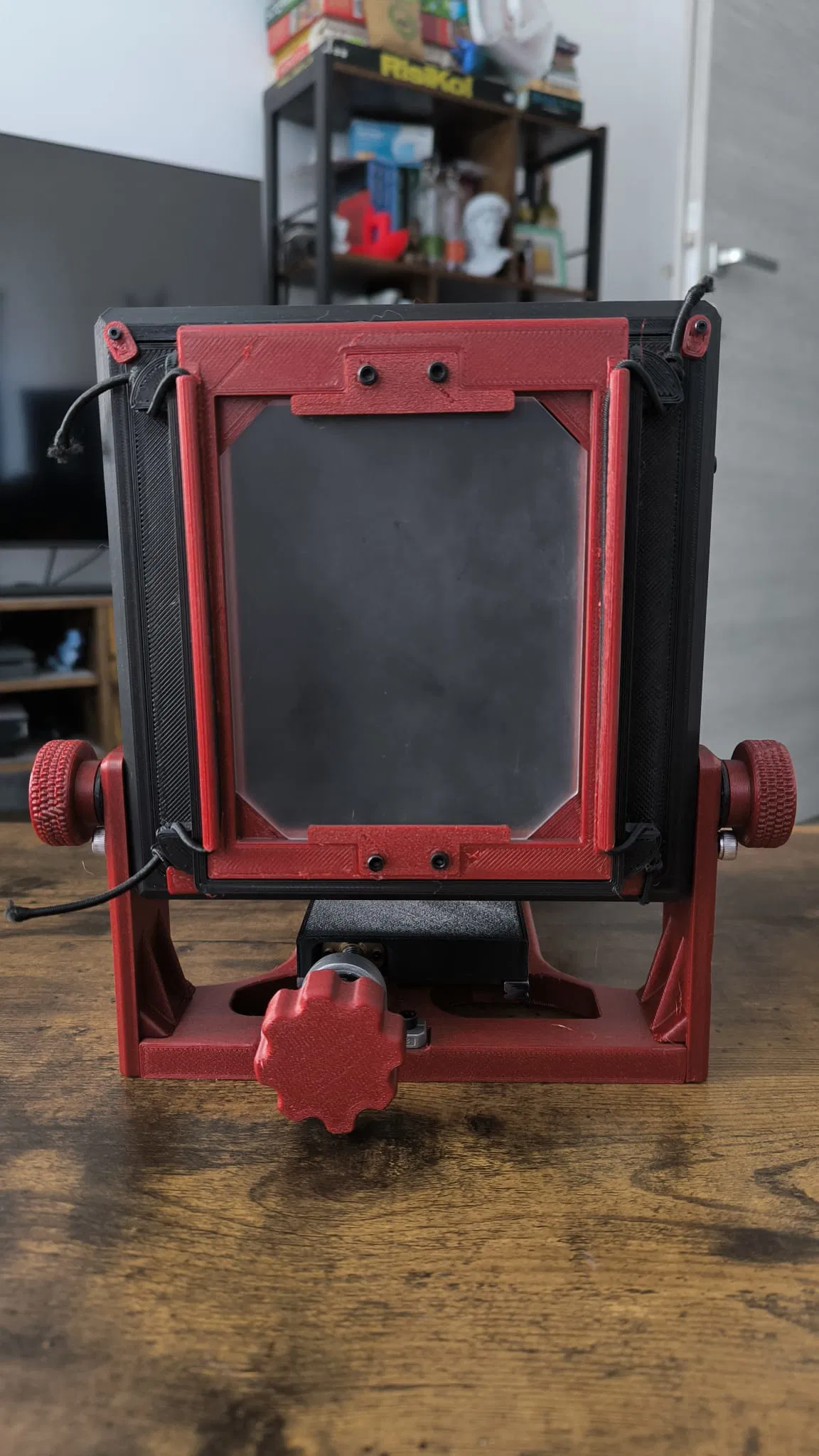

Xài bộ chèn M3 cho mọi thứ trừ cái chặn ở phía sau khung sau và cái đế giữ ốc T8 trên bệ di chuyển (hai cái này xài M2), cái gối đỡ bạc đạn là M4 và mấy cái thanh đỡ phía sau khung (cái này tui chỉ để 1 STL, bạn phải mirror nó ra nha) trên cái đế chính. Cái bệ di chuyển, đế và các khớp nối xài bộ chèn M6. Do tui không kiếm được bộ chèn nào có bước ren và bước xoắn đúng cho ốc tripod máy ảnh, nên bạn phải in thêm cái adapter để gắn máy lên tripod. Nếu bạn có cái tripod cũ để lấy đồ thì cứ gắn cái đế nhả nhanh vô đáy máy ảnh bằng ốc M6 dài 3mm.

Mấy cái núm vặn thì được ép nhiệt vô, thấy giữ chắc lắm. Chỉ có cái núm cho khung sau là không cần ép nhiệt, chỉ cần trượt cái đai ốc vô, thêm tí keo và cái nắp.

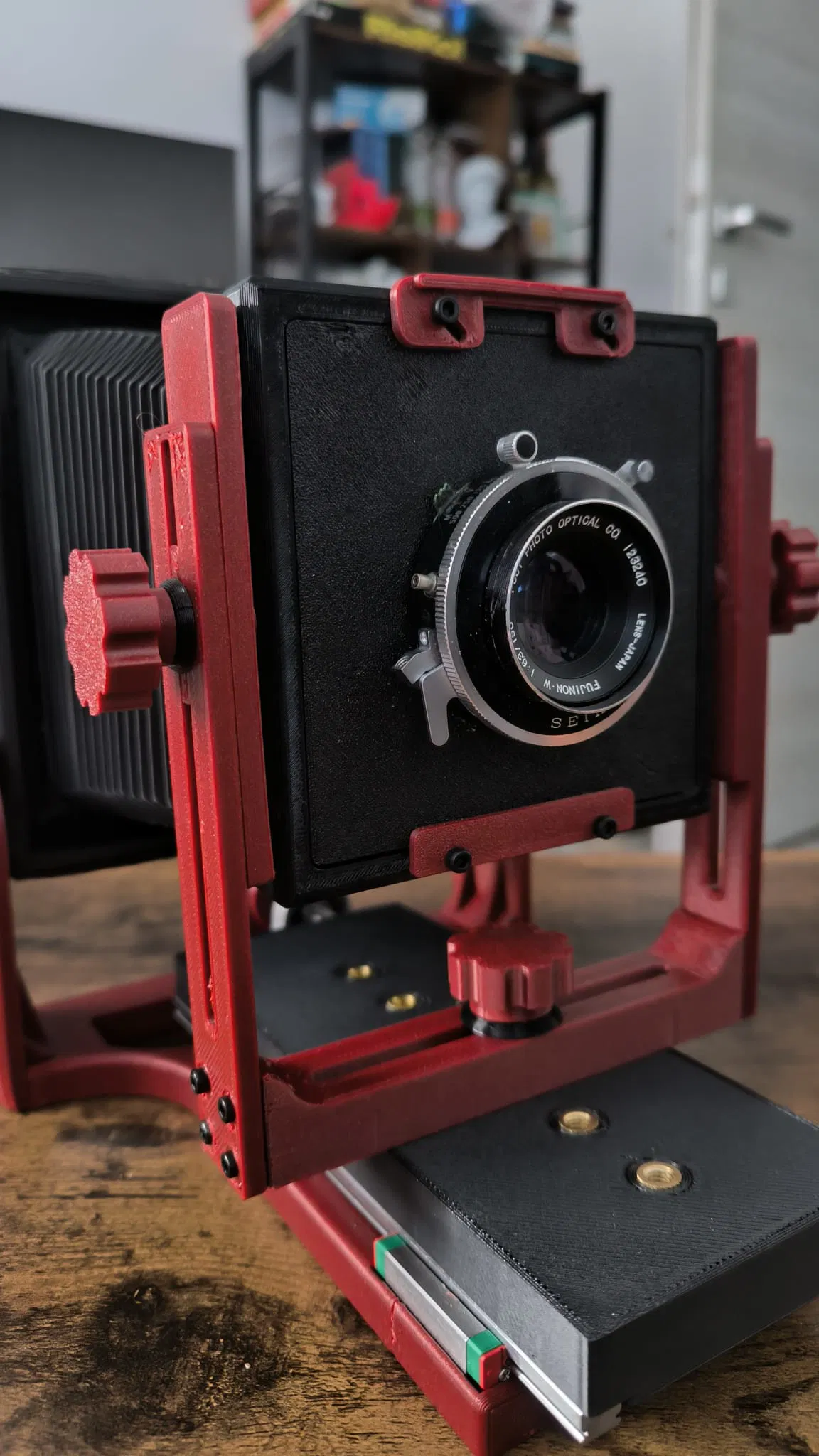

Cuối cùng là cái bệ di chuyển, tui thiết kế có lỗ để khớp với ray, nhưng bạn cần 2 hoặc 3 con ốc để cố định ray. Tui thấy khe hở nó sít quá nên xài 2 con ốc (và bộ chèn) cho ray là đủ. Nếu không thì nó sẽ bị kẹt cứng, ray không chạy được.

Tui nghi là tui sẽ không cải tiến thêm thiết kế này nữa đâu. Nếu bạn không hài lòng thì cứ tự do cải tiến, hoặc làm như tui, mua cái Intrepid sau khi cái này nó hư nha.

Chúc chụp ảnh đẹp!
