Camera Buồng RatRig V-Core 4

Đây là bộ vỏ cho camera gắn trong buồng của RatRig V-Core 4 (và V-Core 3 với mod cửa mở/enclosure 2.0). Module camera lấy từ BambuLab X1 Carbon (có thể mua trên trang web của họ). Ban đầu tôi thiết kế cái này cho khổ lớn nhất - 500, nhưng nó cũng nên vừa và hoạt động tốt trên các khổ 400 và 300.

Camera đi kèm một đầu nối nhỏ ở cuối dây. Hãy cắt bỏ nó và thay bằng bộ đầu nối Dupont đực (2 bộ 2-pin, để có thể nhét các đầu nối vào khe rãnh 3030 sau này). Bạn sẽ cần một sợi cáp USB-2 để chạy về phía sau máy in, đến chỗ Raspberry Pi của bạn. Cắt bỏ đầu nối "B" trên đó và bấm một bộ đầu nối Dupont cái. Kết nối rất dễ vì màu dây camera là màu phổ biến cho USB - đỏ và đen là nguồn, trắng và xanh lá cây là dữ liệu - chỉ cần kết nối 1:1 với các đầu đã bấm của cáp USB.

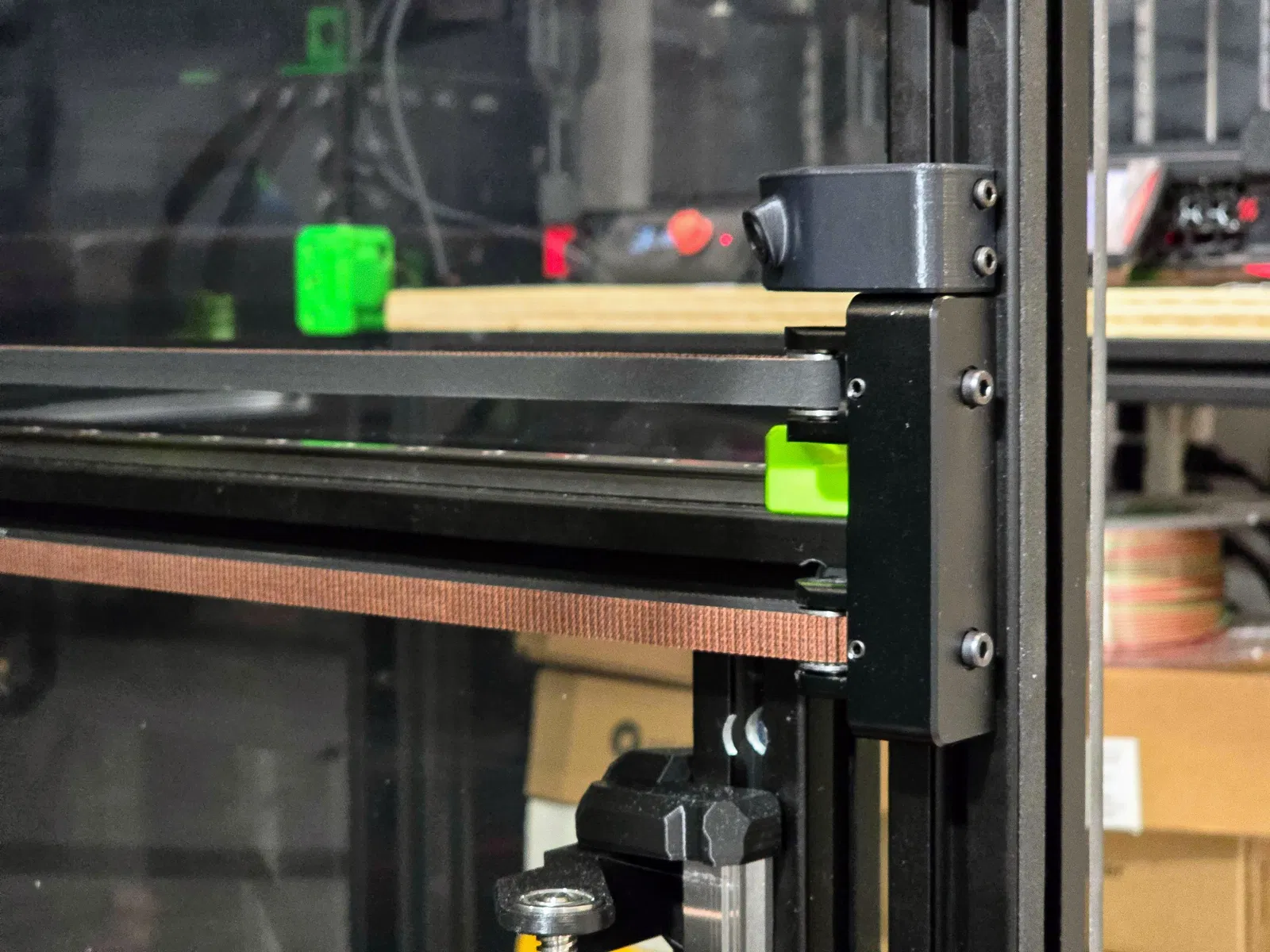

Module bao gồm hai bộ phận in 3D - một giá đỡ bắt vít vào thanh nhôm phía trước bên phải ngay phía trên bộ căng dây (V-Core 4) bằng một bu lông đầu trụ M6x12 với T-nut M6 cho rãnh 3030, và một bộ phận vỏ giữ camera dùng hai ốc tự khai thác ban đầu từ bộ của BambuLab, và bắt vào giá đỡ bằng 4 ốc đầu trụ m3x6 (hai con bên hông có thể dài hơn nếu bạn hết ốc 6mm, nhưng ốc phía trước không nên dài hơn 6mm (5 hoặc 4mm cũng tốt). Giá đỡ dùng 4 ốc định nhiệt, loại cho RatRig (M3-4.6x4).

Lắp giá đỡ trước với bộ bu lông M6x12/T-nut, sau đó trượt vỏ lên trên và bắt vít vào. Bạn sẽ cần nới lỏng và di chuyển bộ giữ nam châm của cửa trước máy in để trượt vỏ vào vị trí. Khi module camera đã lắp xong, di chuyển bộ giữ nam châm về vị trí cũ để nó có thể hoạt động đúng.

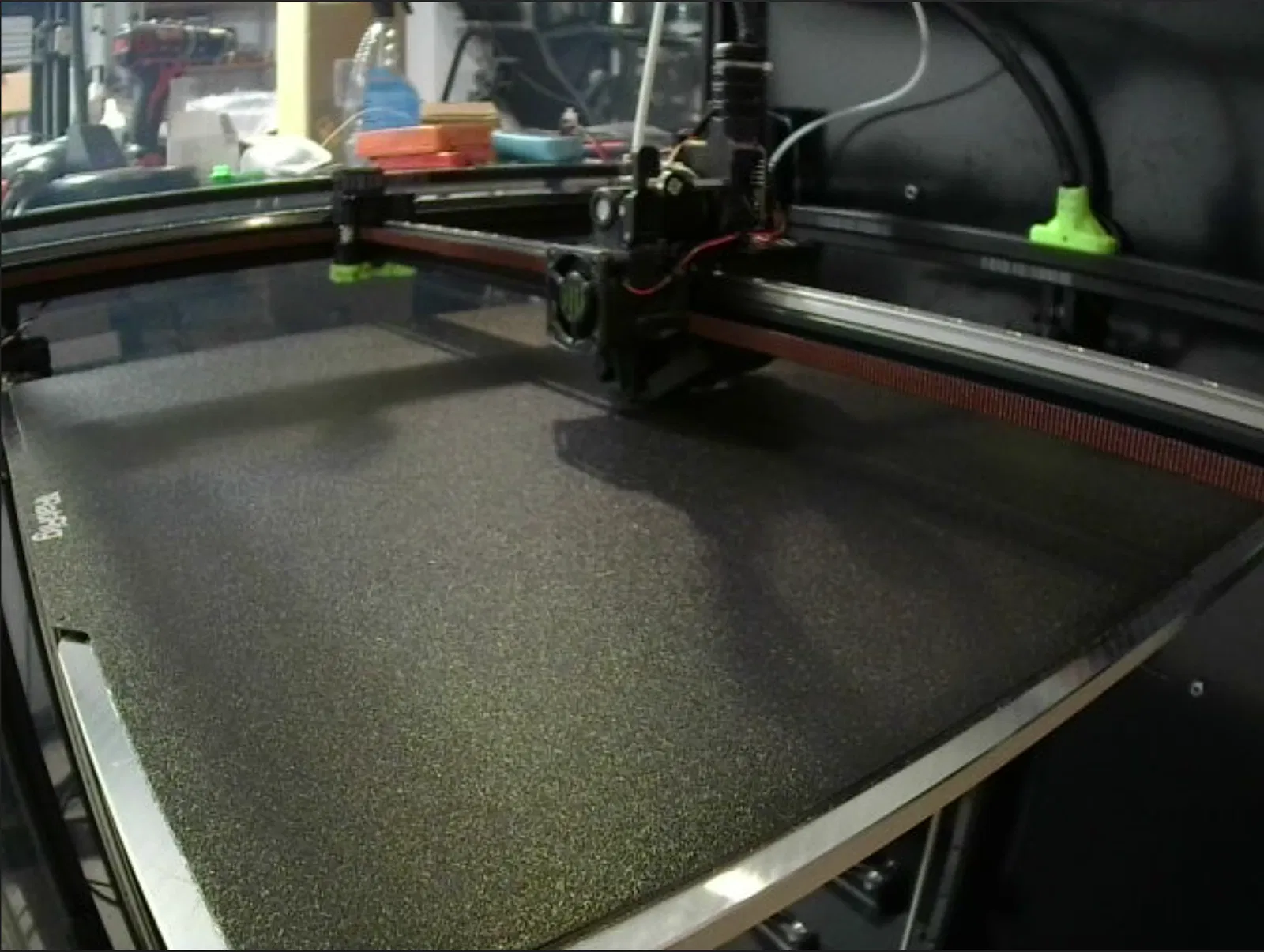

Việc còn lại là cắm cáp USB, nhét dây cùng các đầu nối vào khe rãnh 3030 và cố định bằng vài kẹp 3030 (giống như RatRig cung cấp để cố định các dây cáp khác). Cuối cùng - cắm đầu còn lại của cáp vào Pi và đảm bảo camera đã được thêm vào Mainsail. Cấu hình mặc định của Crownsnest hoạt động tốt, tôi thấy việc chuyển độ phân giải thành 800x600 và chế độ thành camera-streamer cho kết quả tốt hơn về FPS và chất lượng hình ảnh.

Lưu ý khi in vỏ: thêm chút support nhỏ bên dưới các chốt giữ ốc cho camera.
