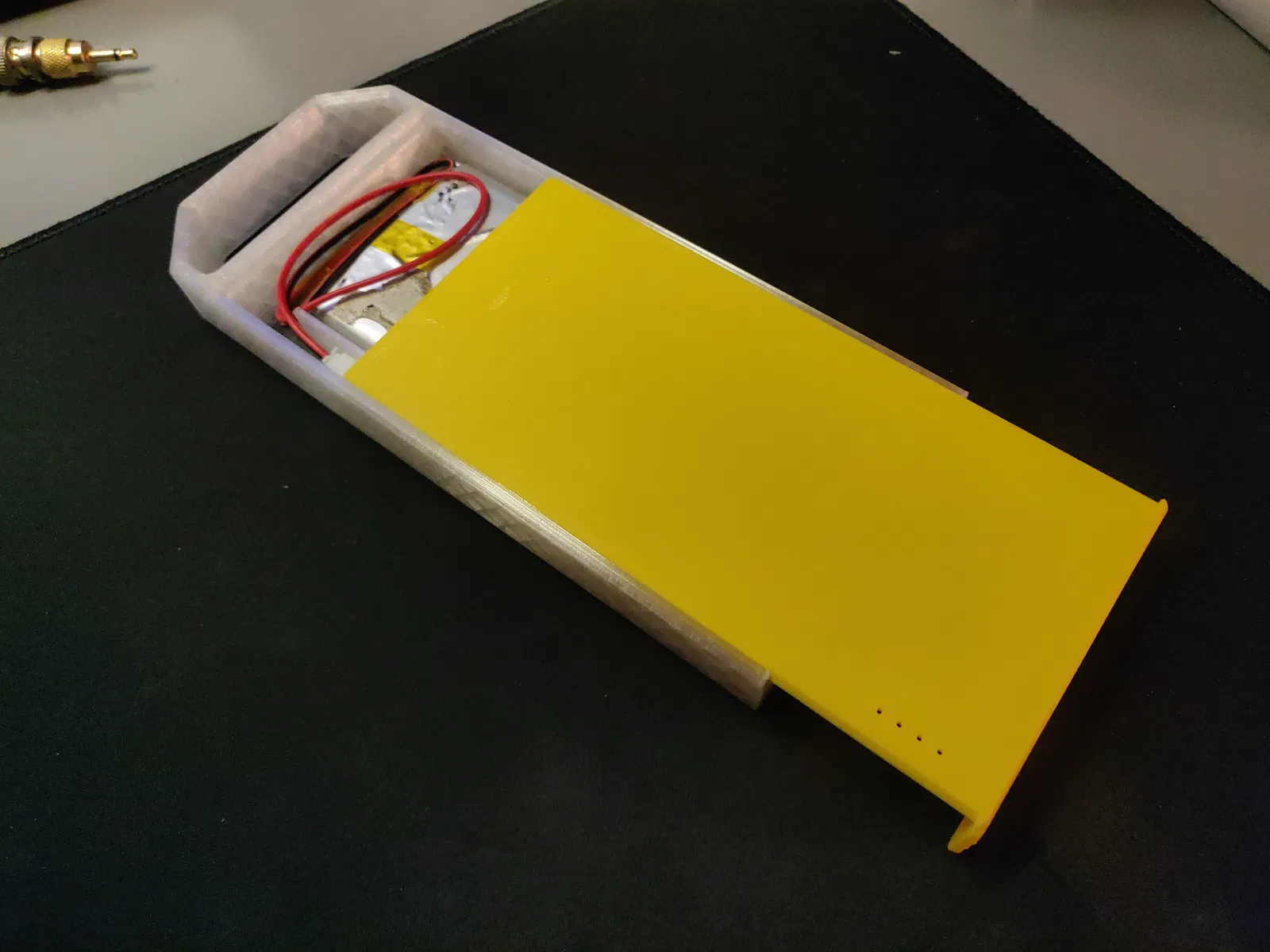

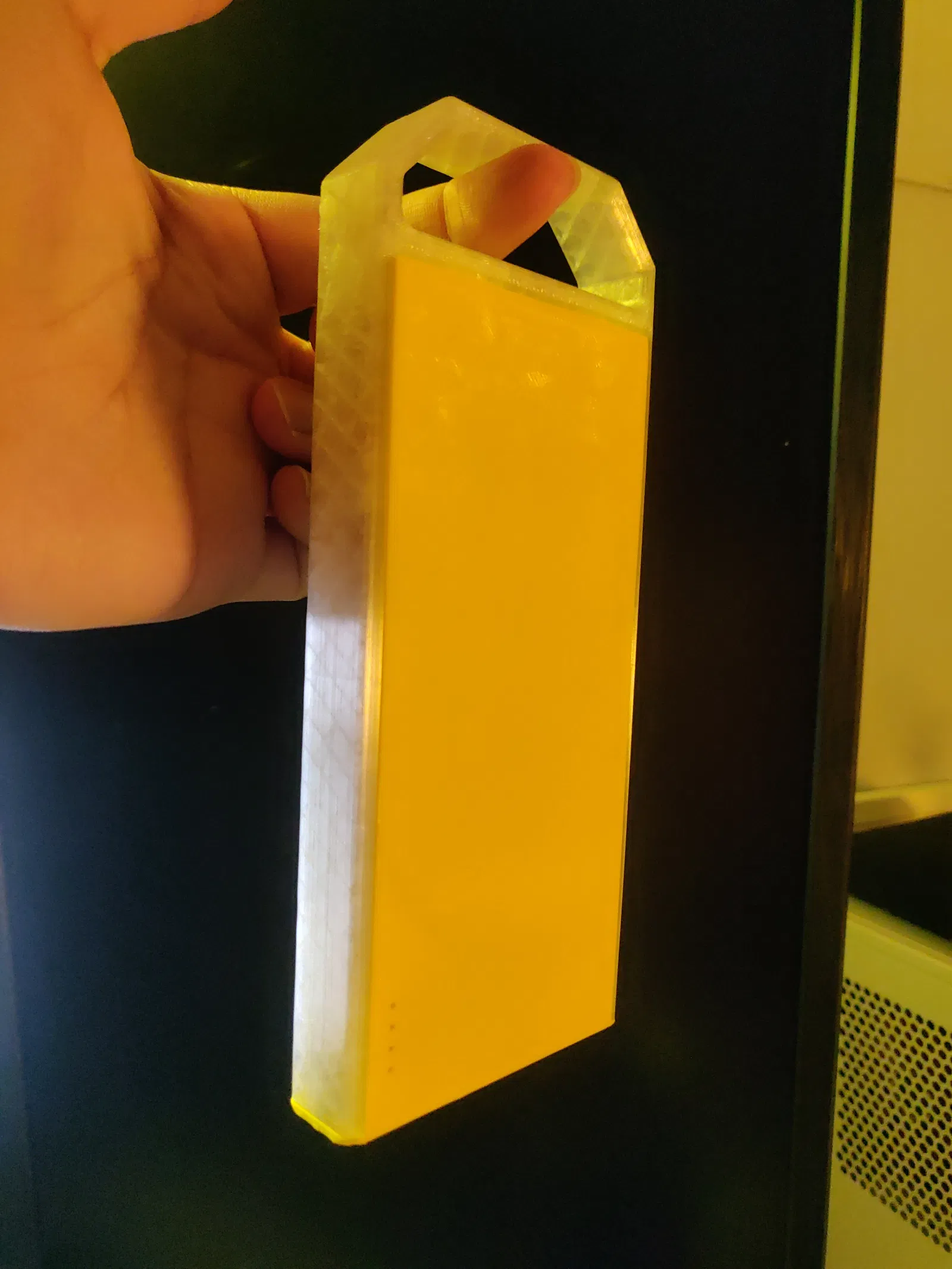

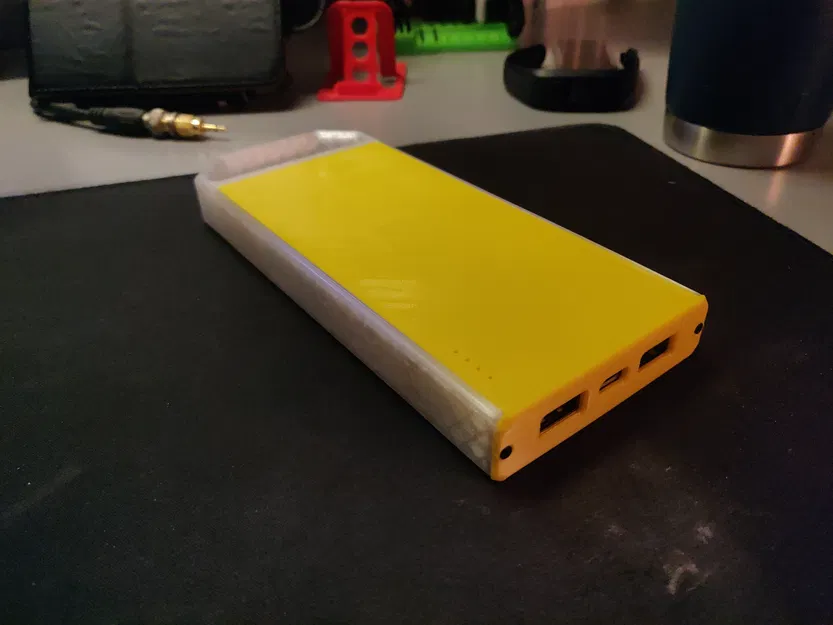

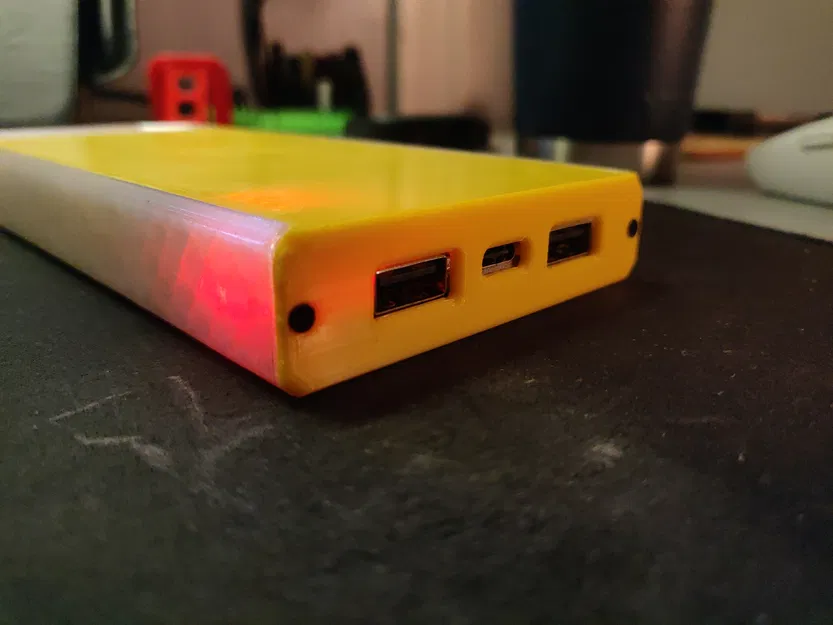

Vỏ pin sạc dự phòng IP5328P có quai cho pin 60x105

Mình đã thiết kế và in mẫu này hồi hè năm 2022. Tiếc là pin đã bị chai nhiều lắm rồi lúc mình làm xong mẫu này, nhưng mình thấy cái mẫu này vẫn có ích á.

Chỉnh sửa lại trên Onshape:

https://cad.onshape.com/documents/5d9c11e2b2cdbc1ef87a50a4/w/341219a4e13221d4281b1d8b/e/650074643dd346bed97aa206?renderMode=0&uiState=63d873e1932c9021e6218027

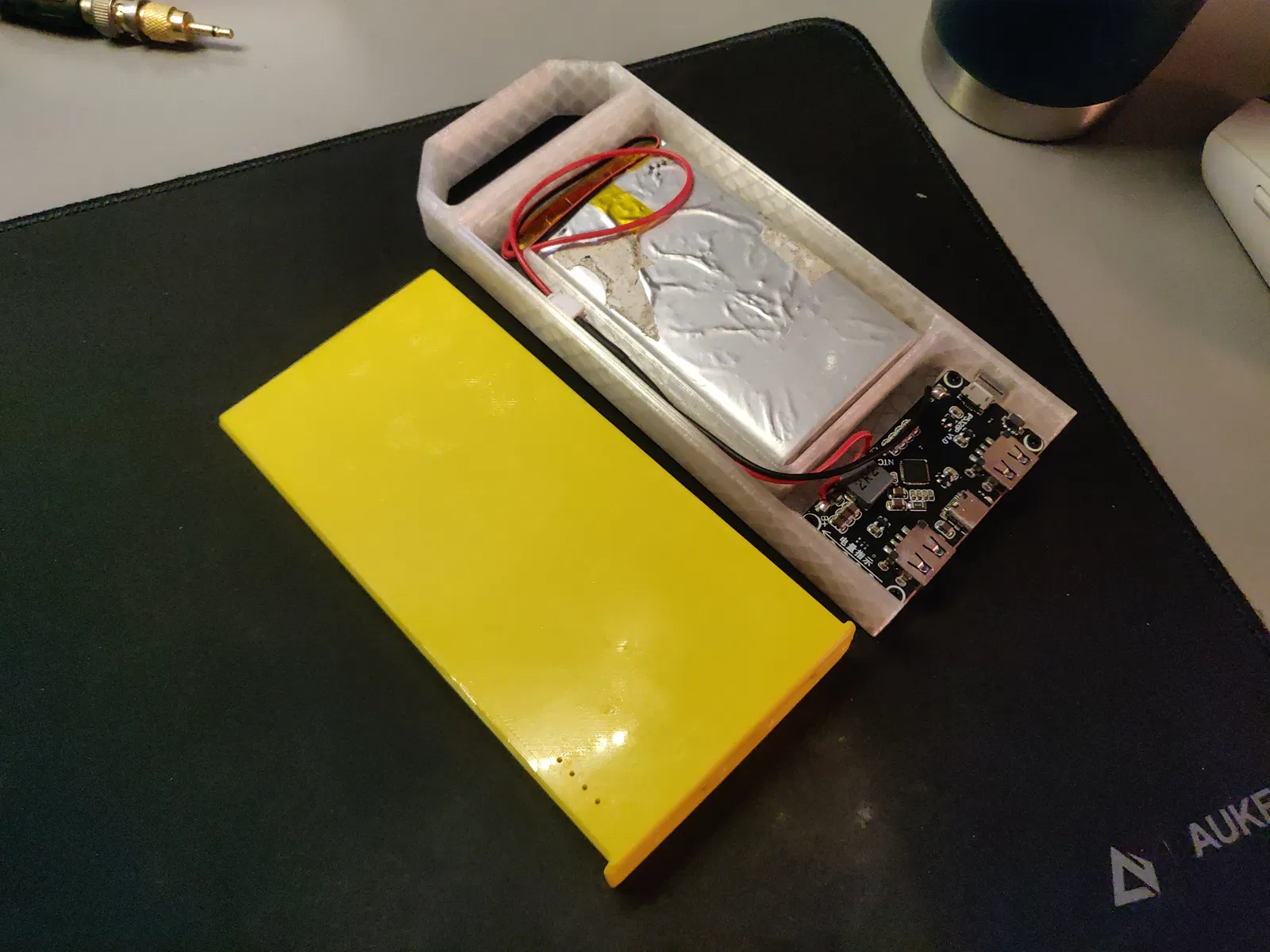

Vật liệu:

• 1 viên pin Li-Po hoặc pin "Pouch" kích thước 60mmx105mm
• 1 mạch sạc pin IP5328P (https://www.aliexpress.us/item/2255800029749260.html)
• 2 con ốc M2x8mm đầu chìm (Để đóng vỏ)
• 4 con ốc M2.5x4mm đầu chìm (Để cố định mạch PCB)
• 4 Sợi dây (Mình xài loại 22AWG/Gauge)
• 1 cặp đầu nối JST-XH tương ứng

Mấy thứ hay ho đằng sau:

Mình từng dự định đặt mạch PCB phía trên pin để tăng độ dày mà giảm chiều dài, với tích hợp chỗ sạc không dây luôn, nhưng mà với kỹ năng CAD hiện tại của mình thì hơi tham vọng đó.
