Escape From Tarkov - Biển LẠC LED Treo Tường

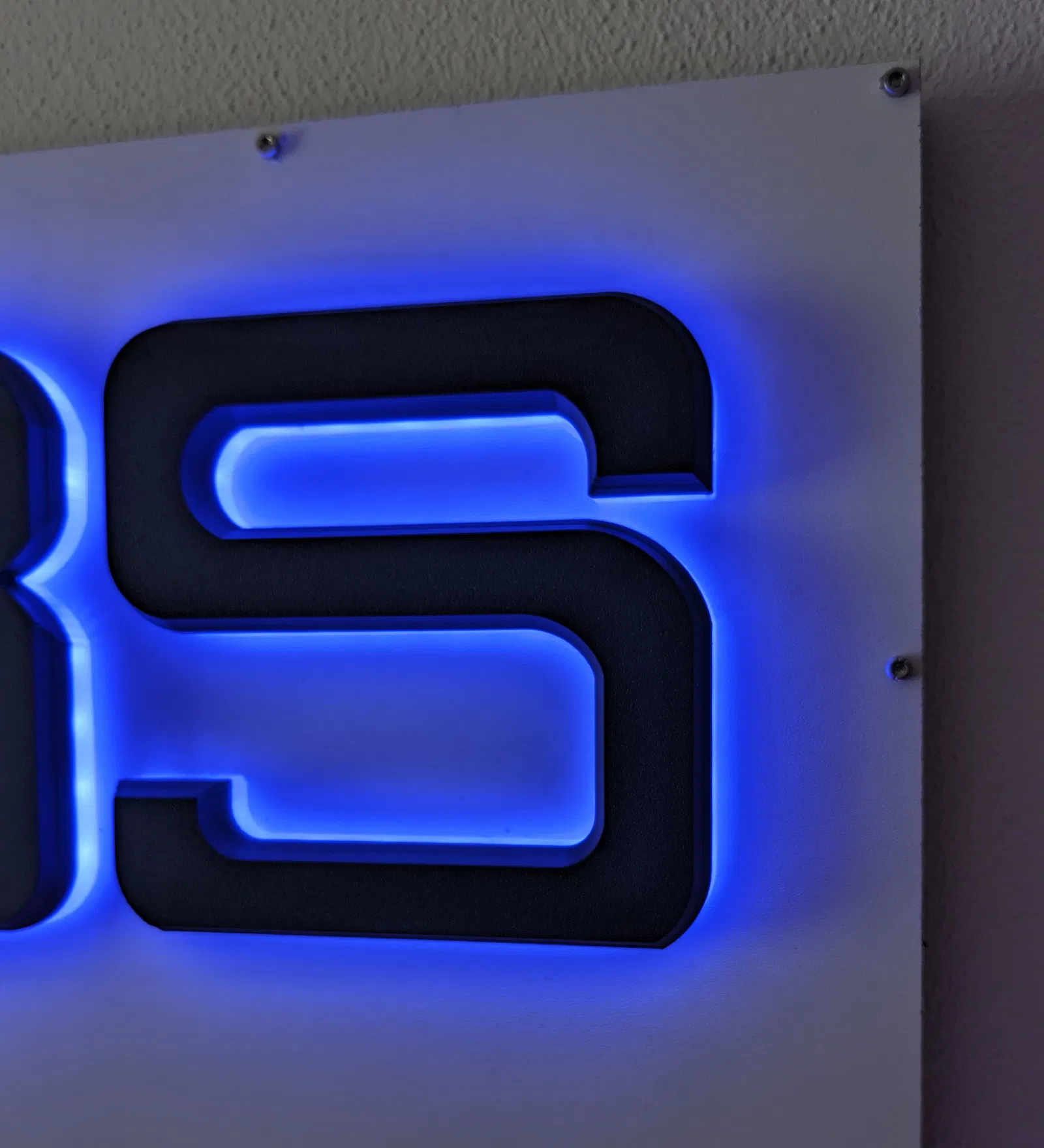

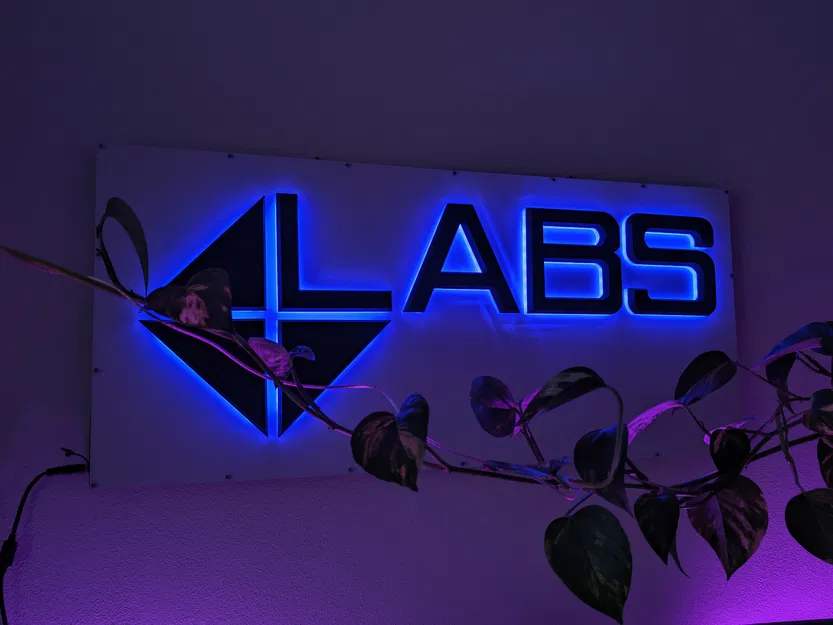

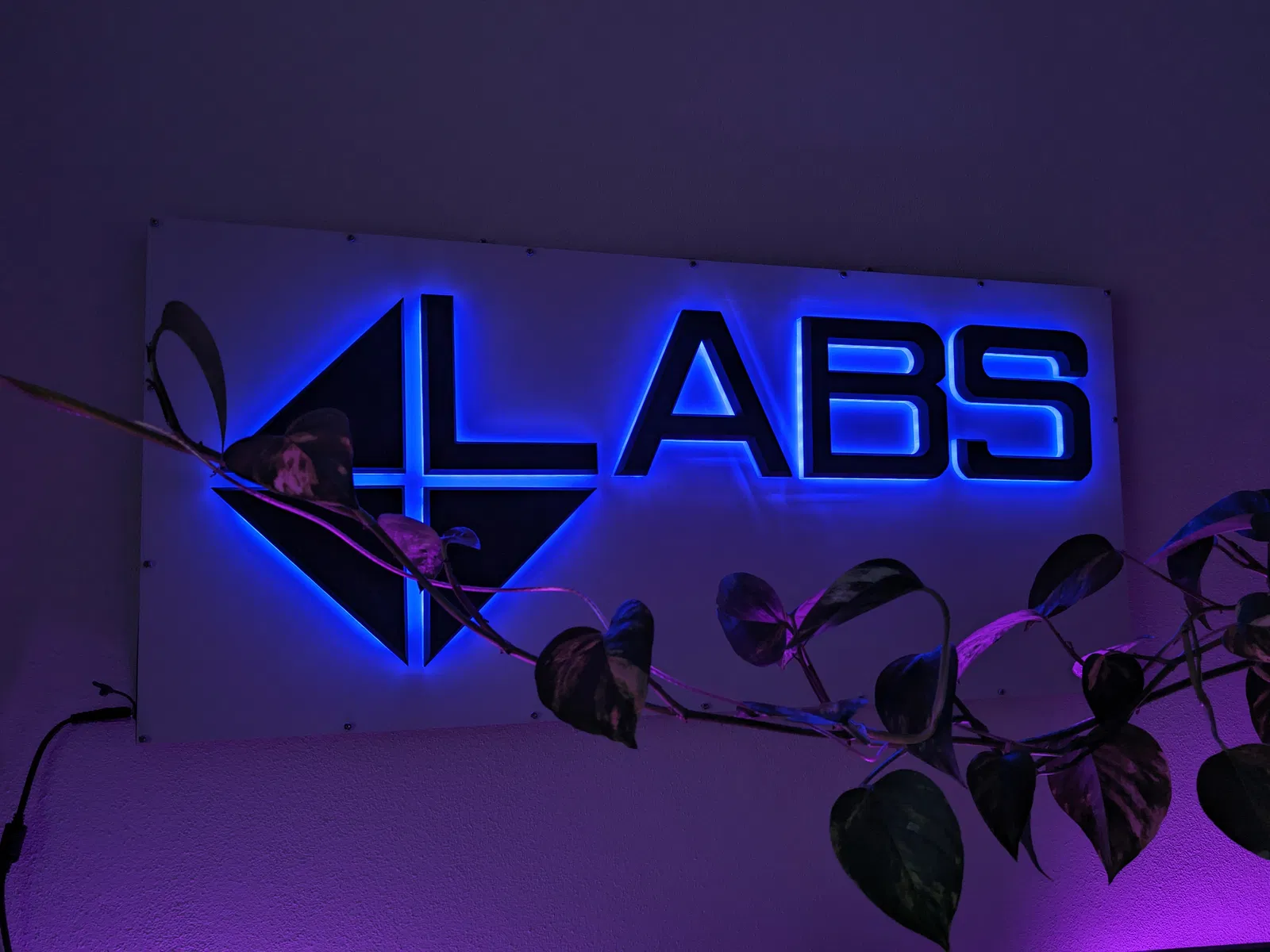

Tui tự làm cái Biển LẠC này vì kiếm hoài hông có cái nào ưng ý hết trơn á. Hồi đó mê game Tarkov dữ lắm, nên tui muốn có cái gì đó trang trí cho góc máy chơi game của mình.

(Ai thấy cái chữ A nó bị lệch thì thông cảm nghen, cái đó bị hụt miếng nhựa, phải dán lại á - chứ lắp hết vô thì nó thẳng lại hết à nha)

Cho mấy bạn hông biết Escape from Tarkov - The Lab là gì nè:

https://escapefromtarkov.fandom.com/wiki/The_Lab

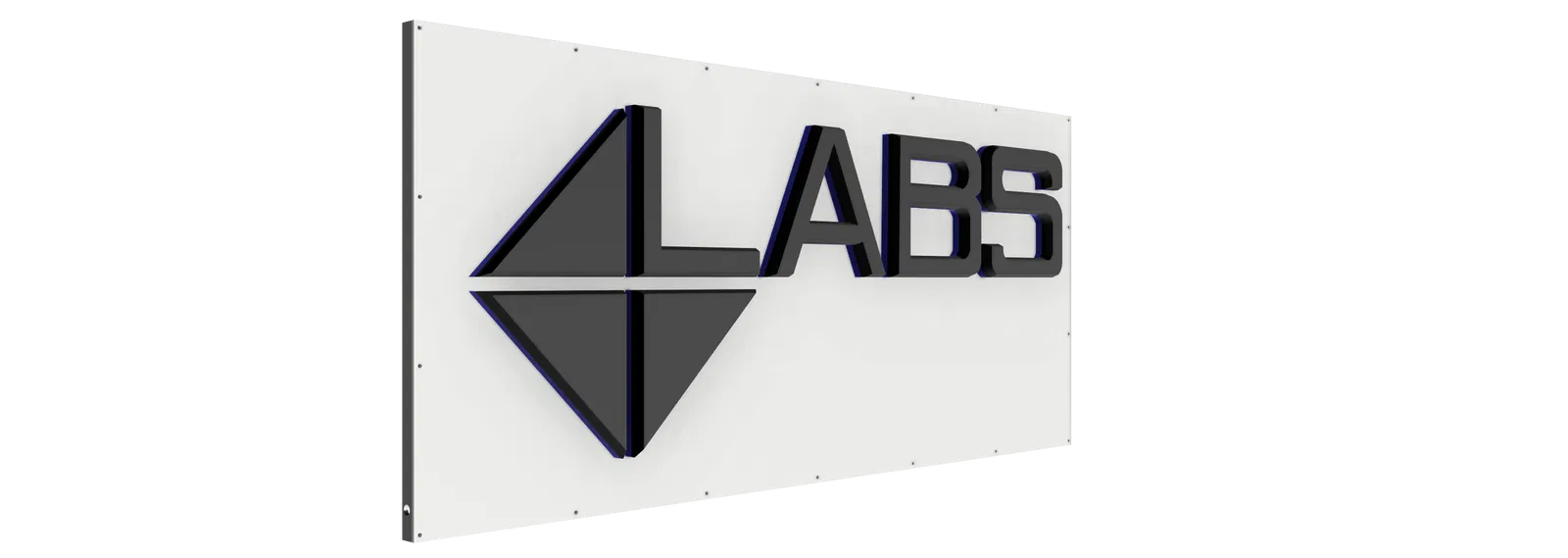

Tui có kiếm được cái Logo Tarkov trên Thingiverse của bạn justinosss (https://www.thingiverse.com/thing:5161193) và chỉnh sửa lại theo ý mình.

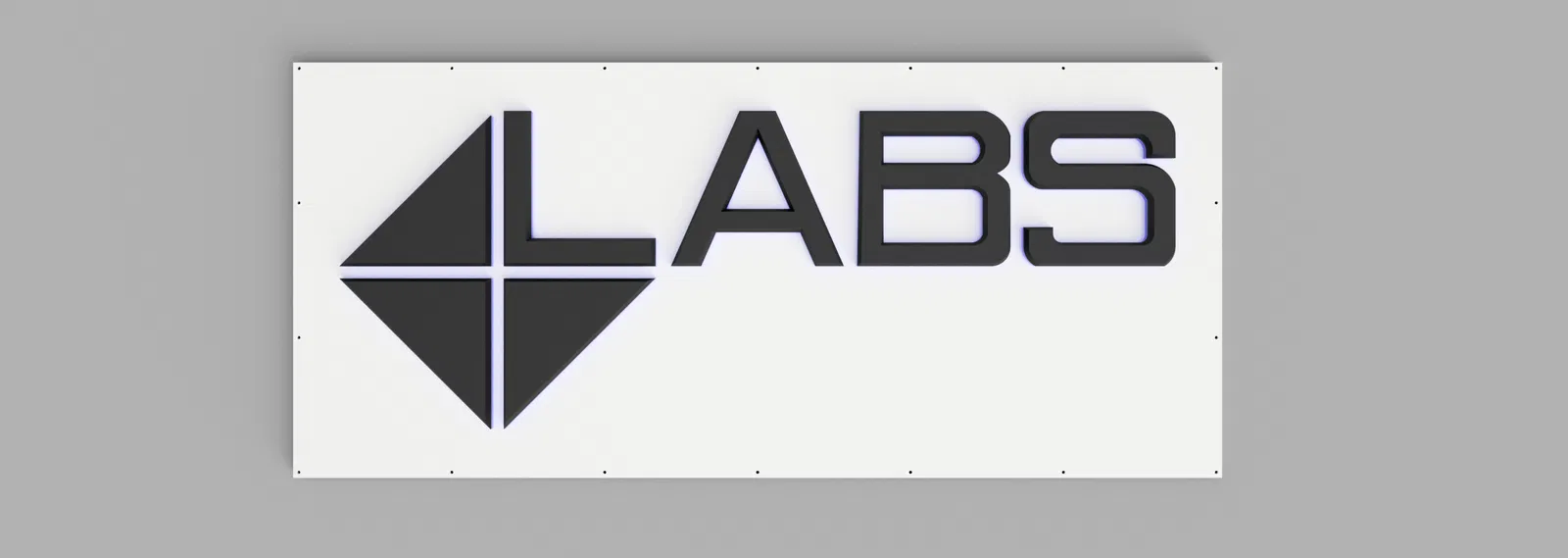

Giữ nguyên kích thước, sửa lại chữ với ý tưởng để mọi thứ nó khớp nhau.

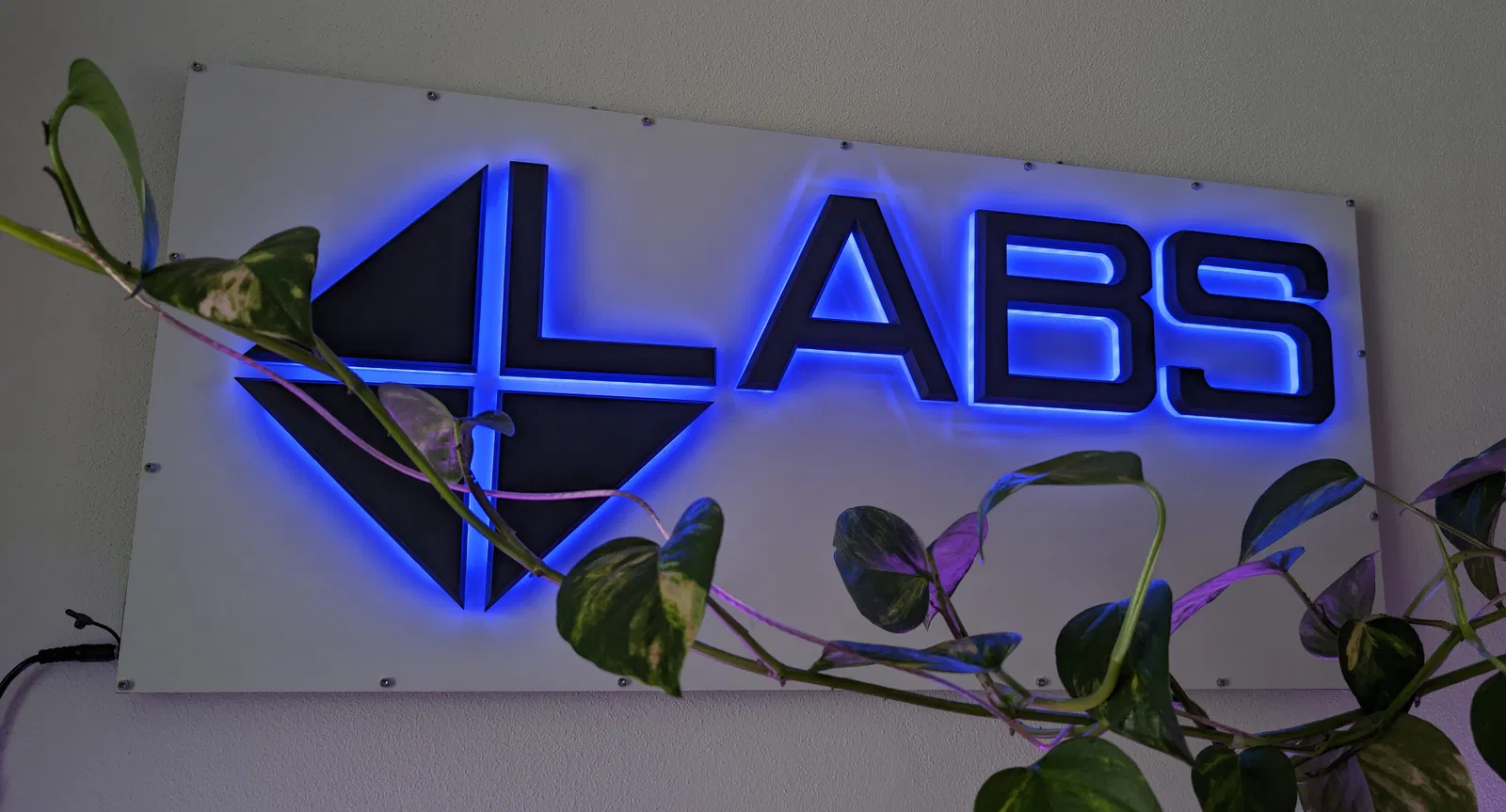

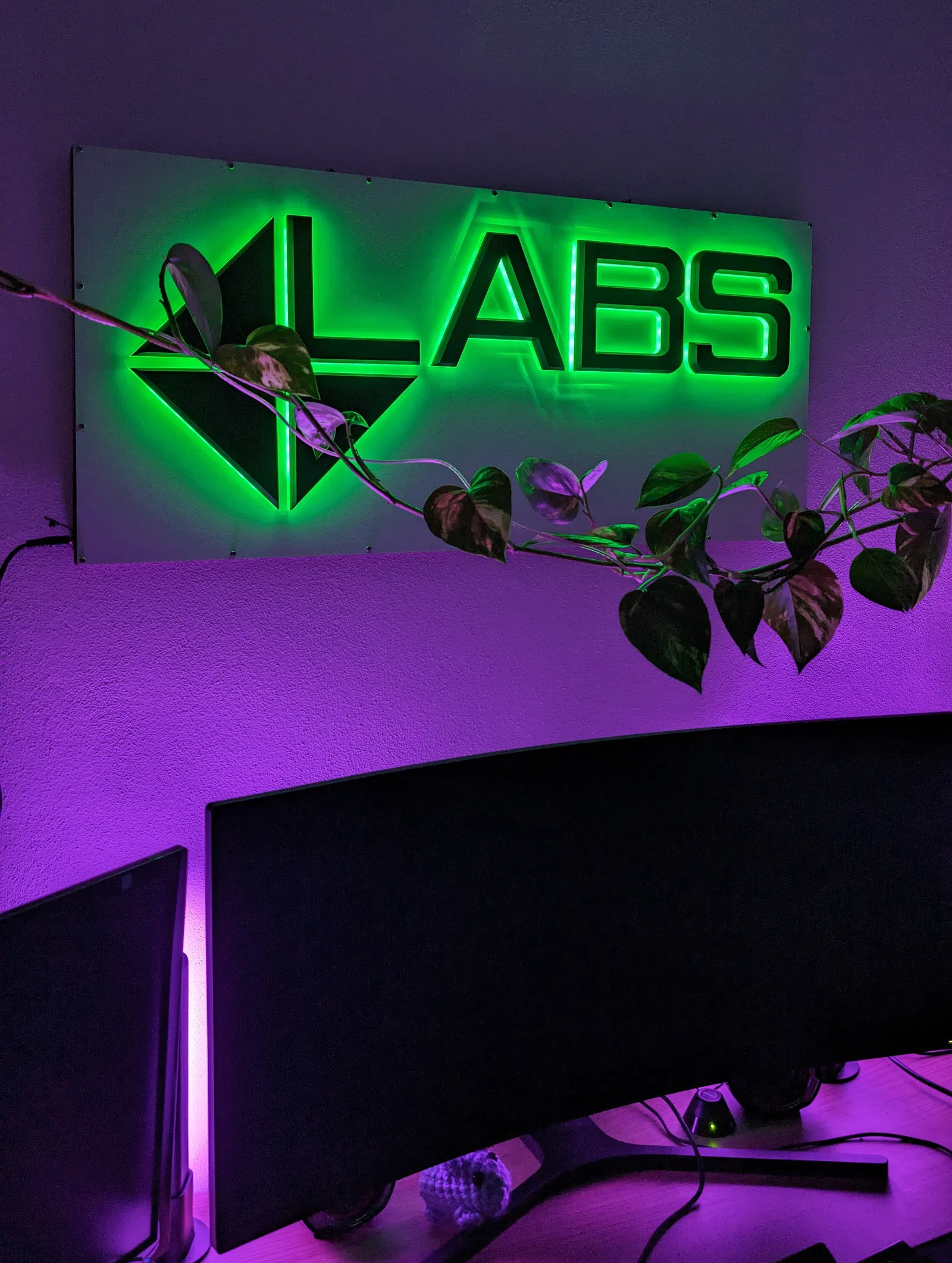

Gắn thêm mấy cái đèn LED WS2812b (60 bóng/m) là có thể đổi màu được luôn.

Cài đặt in:

• Chữ màu đen tuyền:
  • Làm từ nhựa eSUN ABS+
  • 4 lớp đế, 4 lớp trên, ~35% độ đặc ruột, 3 đường viền
  • Độ dày lớp 0.2

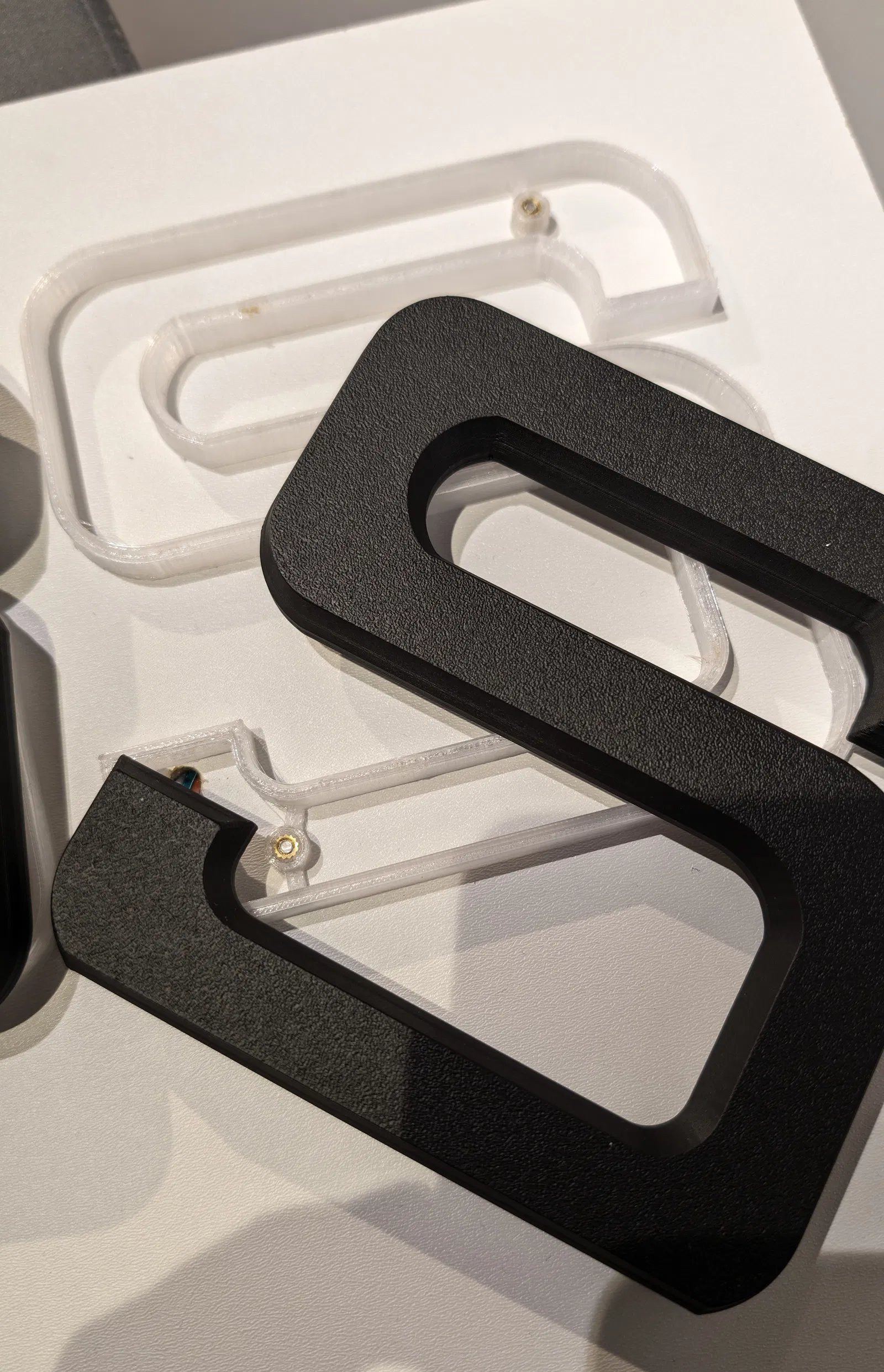

• Chữ trong suốt (Phần đế):
  • Làm từ nhựa PETG trong (hàng khách):
  • 3 lớp đế, 3 lớp trên, 0% độ đặc ruột, 2 đường viền
  • Độ dày lớp 0.2
• Khung:
  • Làm từ nhựa eSUN ABS+
  • 4 lớp đế, 4 lớp trên, ~35% độ đặc ruột, 3 đường viền
  • Độ dày lớp 0.2

Danh sách bộ phận in:

Mấy cái tên file .stl chắc là ai cũng hiểu ha :)

EFT_Labs_Sign-Edge_straight_4x → in 4 cái

Chi tiết (BOM):

• 18 cái M3x10 (DIN 912) từ mặt trước tới khung
• 20 cái M3x8 (DIN 7991) từ mặt sau tới khung
• 17 cái Ốc nhiệt M3 cho chữ (M3 x 5.7)

• 17 cái M3 x 10 (DIN 912) hoặc (DIN 7991 nếu muốn mọi thứ phẳng ở mặt sau) - dùng để gắn chữ vô tấm đế
• 10 cái M3x16-20 (tùy cục đệm, có thể dài hơn) để bắt khung lại với nhau
• 2 tấm MDF trắng mỏng 850 x 380mm (2 tấm nếu muốn có mặt sau để cái tổng thể cứng cáp - tui cá nhân khuyên làm vậy)
  • Tui mua cái này kèm cắt ở cửa hàng vật liệu xây dựng nè
  • Tấm MDF mỏng 1 mặt trắng 2440x1220x3 mm (Có thể đặt cắt online)
    • https://www.hornbach.de/conf/duenn-mdf-platte-einseitig-weiss-2440x1220x3-mm-zuschnitt-online-reservierbar/3424484/
  • Mã hàng 3424484
• 1 cái Wemos D1 Mini hoặc vi điều khiển khác
• Dây đèn LED WS2812b (60 bóng/m) (Nếu dài hơn ~3,10m là đủ nha)
• Dây để nối mấy cái dây đèn LED
• Jack cắm 5V
• Nguồn 5V rời (Tổng cộng 155 bóng → ~ 9A (45W) nếu sáng trắng hết cỡ)
  • Cá nhân tui xài cái đèn này để trang trí thôi, thấy 4A (20W) là dư sức rồi - tui chỉnh đèn sáng 20% à, xài có 1 màu thôi. Nhìn vẫn đẹp lắm.
  • Chạy kiểu đó, tui ước tính tiêu thụ khoảng: 838mA tức là 4,19W   Cách làm:

1. In các bộ phận
2. In bản vẽ (hướng dẫn) tui có để kèm kích thước đầy đủ và khổ A4 để dán lại với nhau
3. Kiểm tra kích thước mấy bộ phận in với bản vẽ

   4. Kiểm tra xem mấy cái chữ trên (màu đen) với dưới (trong suốt) có khớp với nhau không

   5. Dán bản vẽ lên tấm MDF sao cho ngay giữa, để mình khoan lỗ cho mấy cái chữ nha

  6. Dùng mũi chấm tâm để đánh dấu mấy cái lỗ trên tấm MDF rồi khoan lỗ với mũi khoan 3-3.5mm

  7.  Bắt mấy cái chữ vô tấm đế bằng ốc (M3x8-10 không quan trọng là loại DIN 7991 hay DIN 912)        Tui chọn loại DIN 7991 M3x10 và khoét lỗ chìm ở mặt sau của tấm MDF trắng để bắt ốc cho bằng mặt.

   8. Phần khó nè - giữ bình tĩnh nha: Hàn mấy cái chữ với dây đèn LED WS2812b lại. Nhớ để ý chiều mũi tên chỉ dòng dữ liệu nha. Xem kỹ điểm 14 trước nha!

   9. Khoan lỗ trên tấm MDF để luồn dây điện qua

   10. Chuẩn bị khung, bắt lại với nhau và canh chỉnh cho nó khớp với tấm đế MDF, vì có thể có sai số do cắt.

   11. Dán cái khung lên mặt trước và canh chỉnh mọi thứ cho ngay ngắn

   12.  Khoan hết mấy lỗ bằng mũi khoan 2-2.5mm để tránh khoan trúng mấy chi tiết nhựa nha

   13. Làm tương tự với tấm mặt sau

   14. Bắt mặt trước vô khung bằng ốc M3x10 (DIN 912) - đừng siết quá chặt - mấy con ốc bắt trực tiếp vô nhựa nha

   15. Chuẩn bị dây nối và test thử trước khi hàn. Tui dùng WLED để điều khiển dây đèn LED. Có nhiều hướng dẫn trên mạng lắm. Nhớ để ý là đường Dataline phải đi từ chữ đầu đến chữ cuối theo một chiều nha. Tui hàn hết lại vậy nè:

   16. Vì dây đèn LED dài hết (tui là 155 bóng) nên phải xài nguồn rời nha. Nối song song hết mấy cái chữ lại sẽ giảm sụt áp và đèn sáng đều không bị yếu đi.

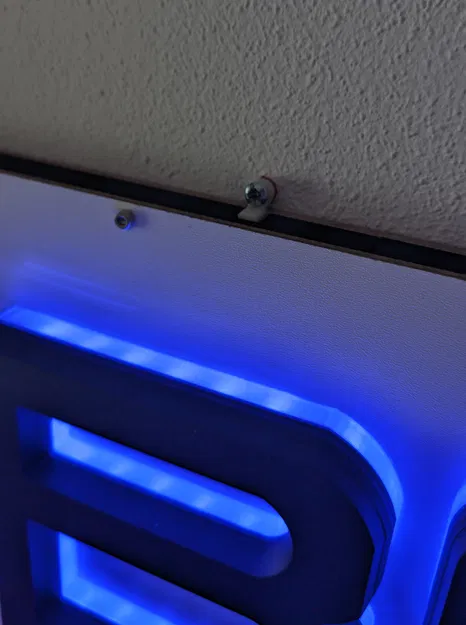

   17. Bắt mọi thứ lại với nhau. Bắt tấm mặt sau vô khung (bằng ốc M3x10 (DIN 7991)) và dùng mấy cái móc cũng bắt bằng ốc M3x10 (DIN 7991) vô tấm mặt sau. Khoan thêm lỗ ở đây nha.

   18. Treo cái tác phẩm lên tường, cắm điện và tận hưởng thôi. Tui hóng được thấy góc máy chơi game của mấy bạn lắm đó.

Chúc mấy bạn làm vui vẻ nha.
