Tấm che cạnh Honeycomb/Hexagon/Hex kích thước đầy đủ cho Flashforge Adventurer 5M

MÔ TẢ

Xin cảm ơn rất nhiều đến những người đã tạo ra hệ thống Honeycomb và Flashforge Enclosure đã giúp bản remix này trở nên khả thi, các liên kết có trong hồ sơ này.

Bộ phận có tên mã "sidekick" đã sẵn sàng để ra mắt.

Các bộ phận đều có thể in được trên bàn in 220x220 của Adventurer 5m. Hoạt động CÓ HOẶC KHÔNG CÓ HỘP ĐỰNG. Trông đẹp trai trong mọi trường hợp.

Tôi hy vọng bức tường tổ ong của tôi, hay còn gọi là “Sidekick”… bản mở rộng… dành cho Adventurer 5m… sẽ mang lại thêm tiện ích và phụ kiện cho thiết lập của bạn. Bản thân bức tường tổ ong là một nền tảng tuyệt vời với vô số sửa đổi, ý tưởng và bộ phận mà mọi người đã tạo ra, nó thực sự là một nền tảng tuyệt vời cho các phụ kiện… và điều này mang lại khả năng cho tất cả chúng… ừm… gắn vào bên hông máy in của bạn! Với bức tường tổ ong được lắp đặt ở bên hông máy 5m của bạn, bạn có thể phát triển những ý tưởng mới cho các bộ phận mới để tích hợp với máy của bạn và/hoặc quy trình làm việc, hoặc đơn giản là để trưng bày.

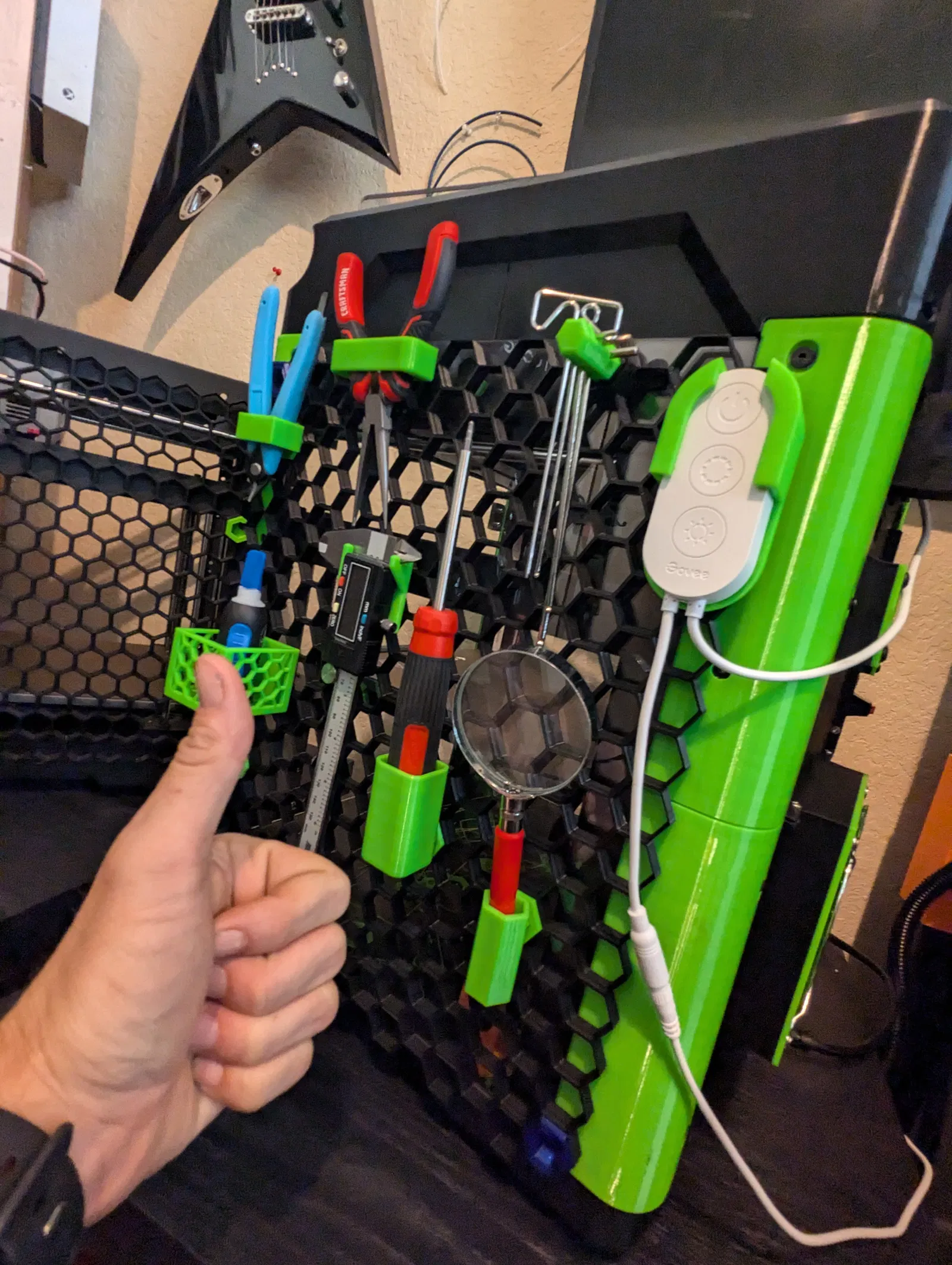

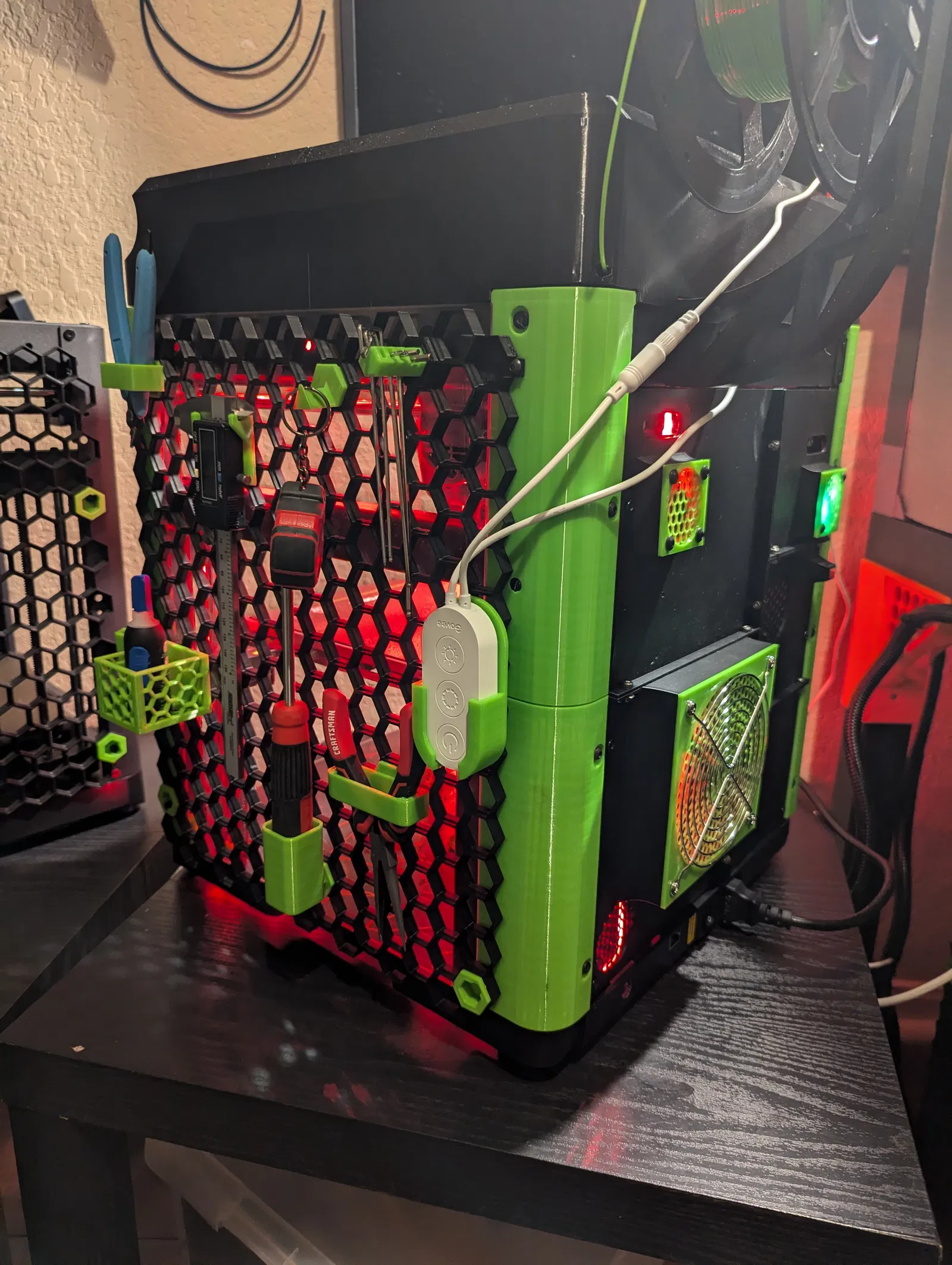

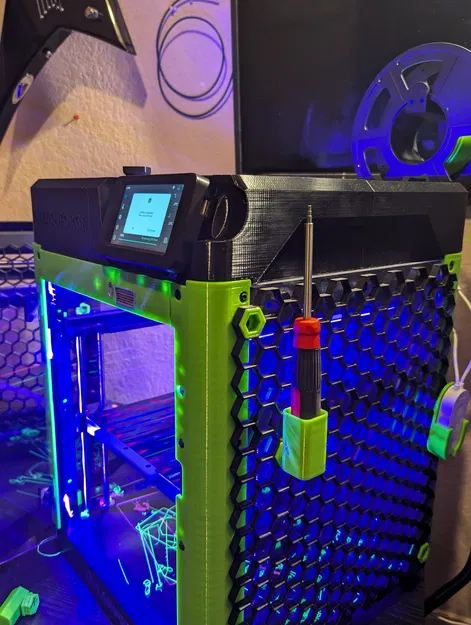

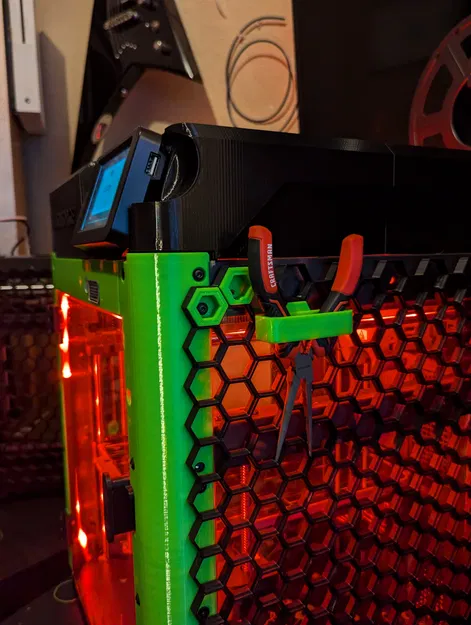

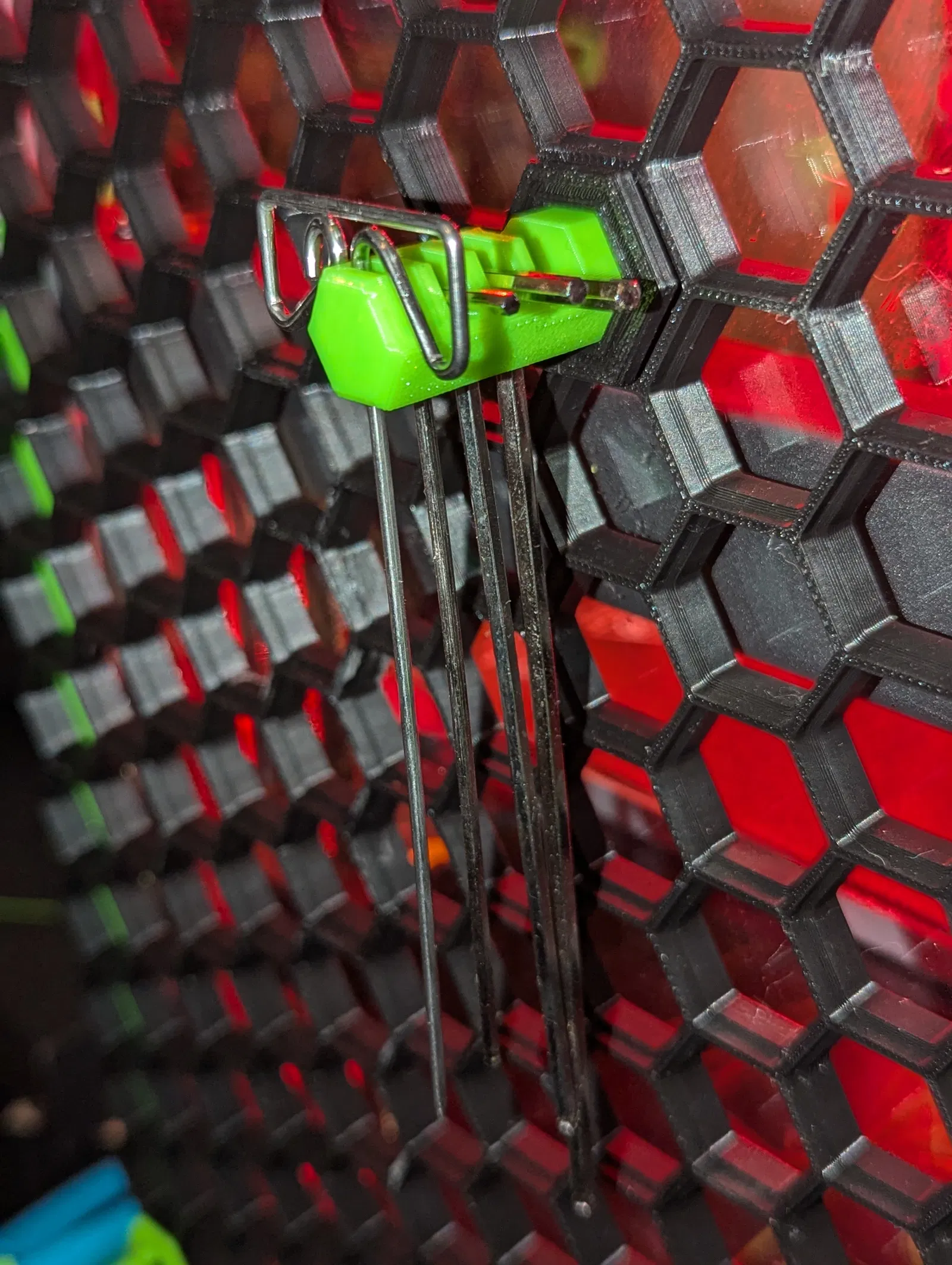

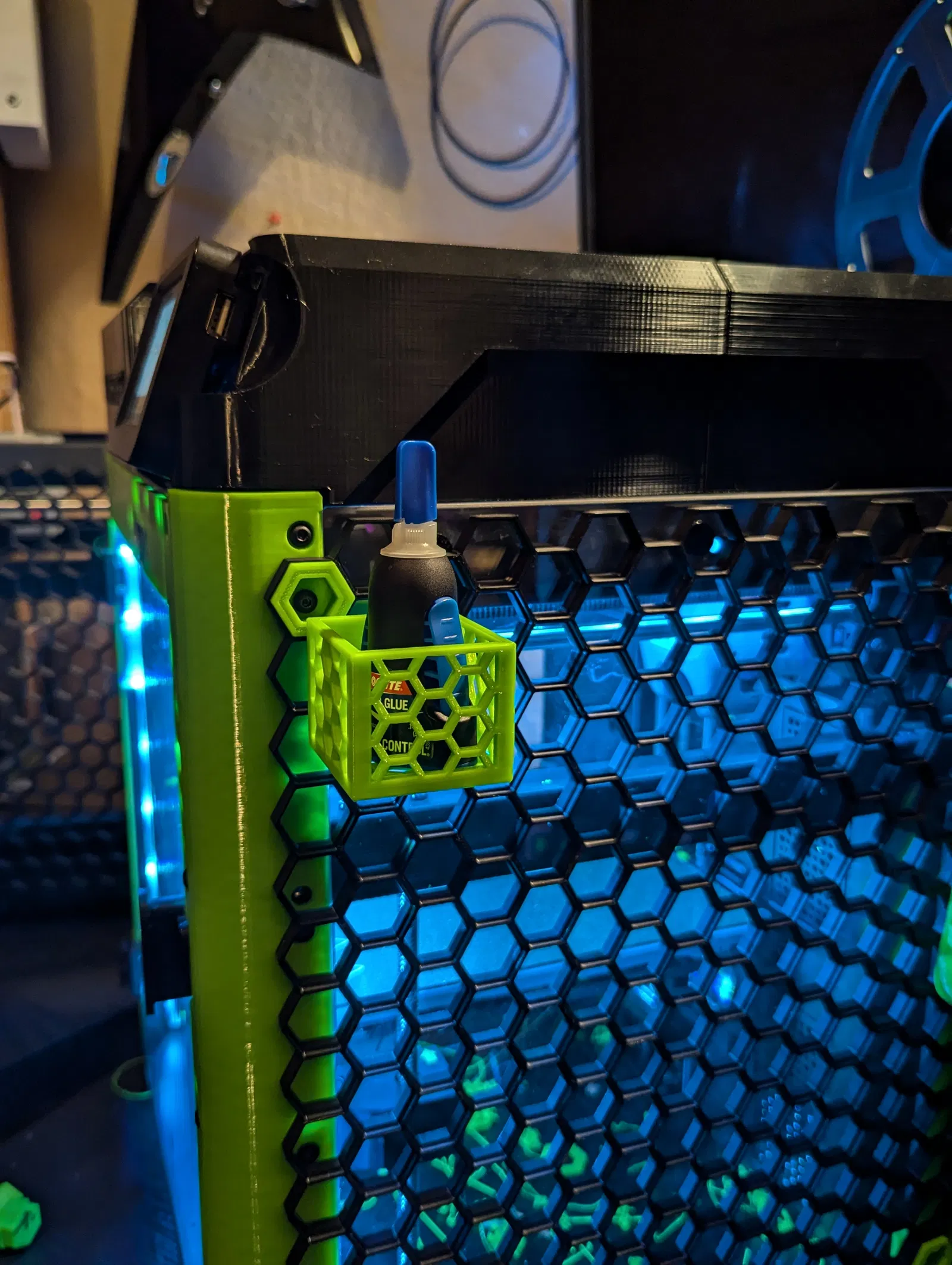

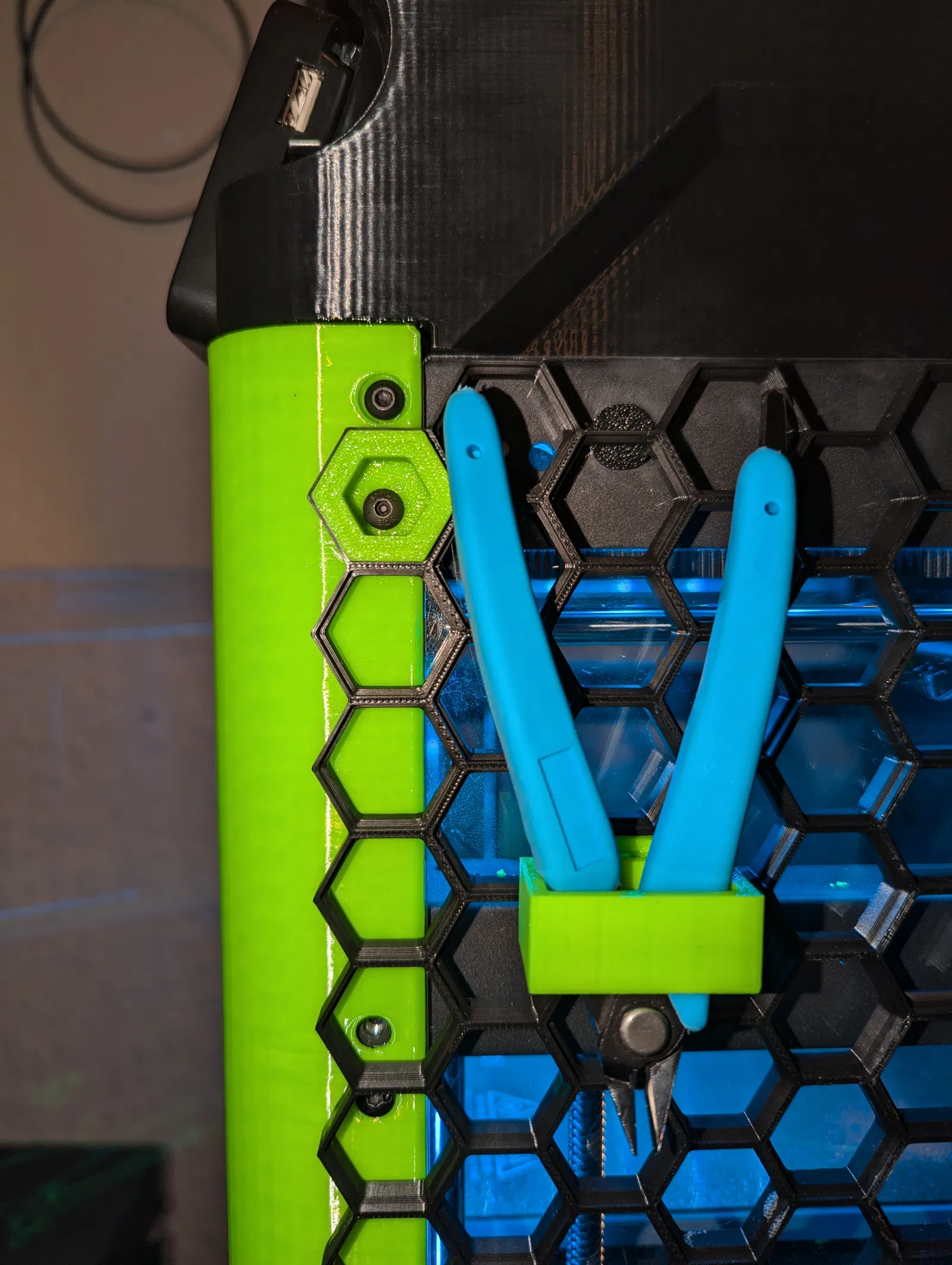

Chỉ cần có một chỗ để tôi có thể đặt những dụng cụ thường dùng nhất trong tầm tay (như kìm cắt, chai keo dán, thước kẹp, v.v.) đã là một sự thay đổi lớn trong quy trình làm việc và hiệu quả văn phòng của tôi. Mọi phụ kiện tổ ong hiện có, giờ đây đều tương thích với bức tường bên hông máy 5m của tôi… Sidekick của tôi ;)

Thêm vào đó… nó trông thật ngầu.

Tôi hy vọng ai đó trong tương lai sẽ tạo ra một giá đỡ cuộn dây tóc cho phép cuộn dây được đặt gọn gàng ở bên phải, ở giữa.

Nhưng giờ đây, khả năng là vô tận… giá đỡ kìm cắt… hộp đựng keo… giá đỡ raspberry pi, quản lý cáp… giá đỡ cuộn dây tóc… giá đỡ bia (nếu đó là sở thích của bạn)… giờ đây đều có thể thực hiện được. Trí tưởng tượng của bạn là giới hạn. Hãy tìm kiếm trên printables với cụm từ “honeycomb wall” và xem tất cả các phụ kiện có sẵn, giờ đây tất cả chúng đều có thể được gắn… ngay lập tức, ngay trên cạnh bên của máy 5m của bạn.

chiếu tướng.

(Tôi cũng đang làm việc với phía bên trái… và có thể là cửa, ai biết được.)

HƯỚNG DẪN

(Trước tiên hãy xem các sơ đồ trong hình ảnh, điều đó sẽ giải thích khoảng 90%.)

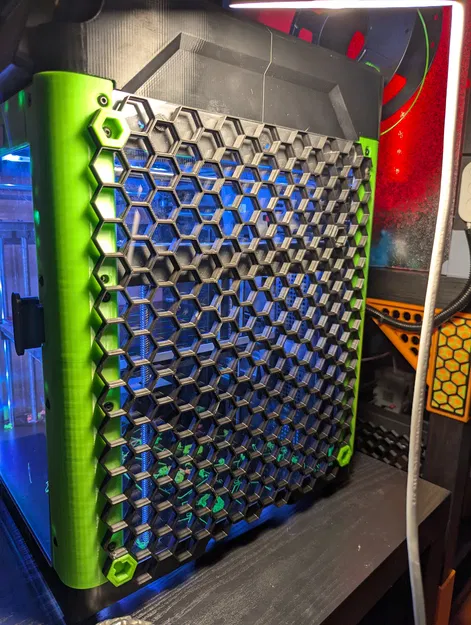

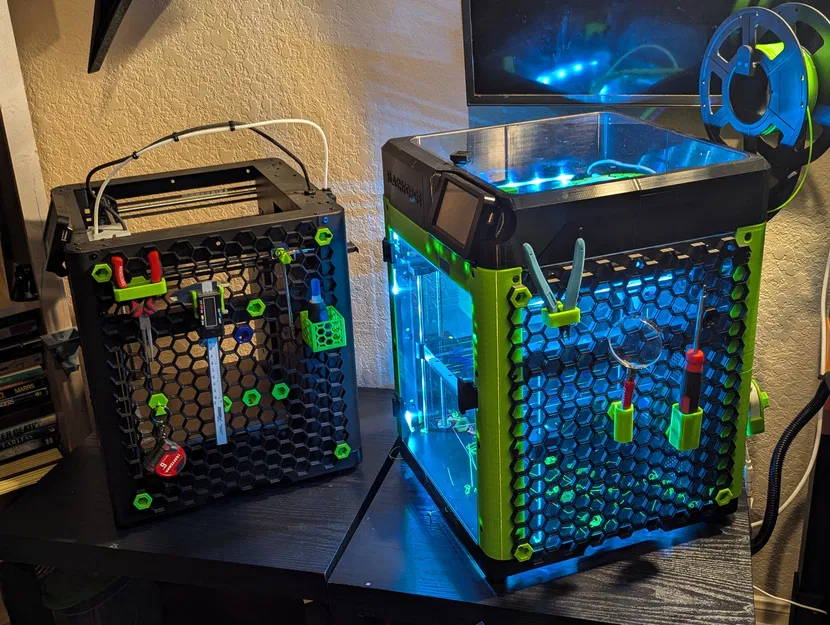

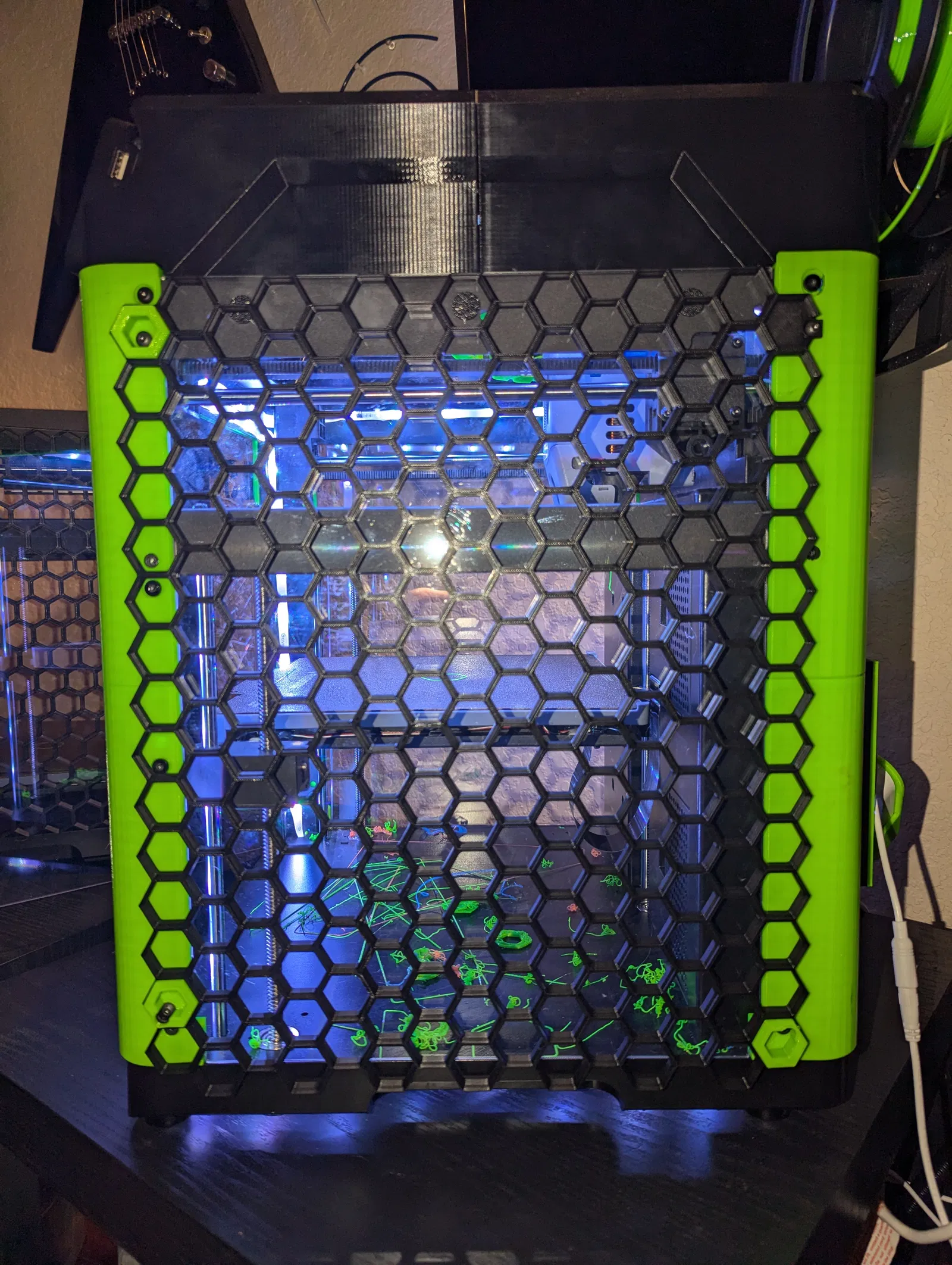

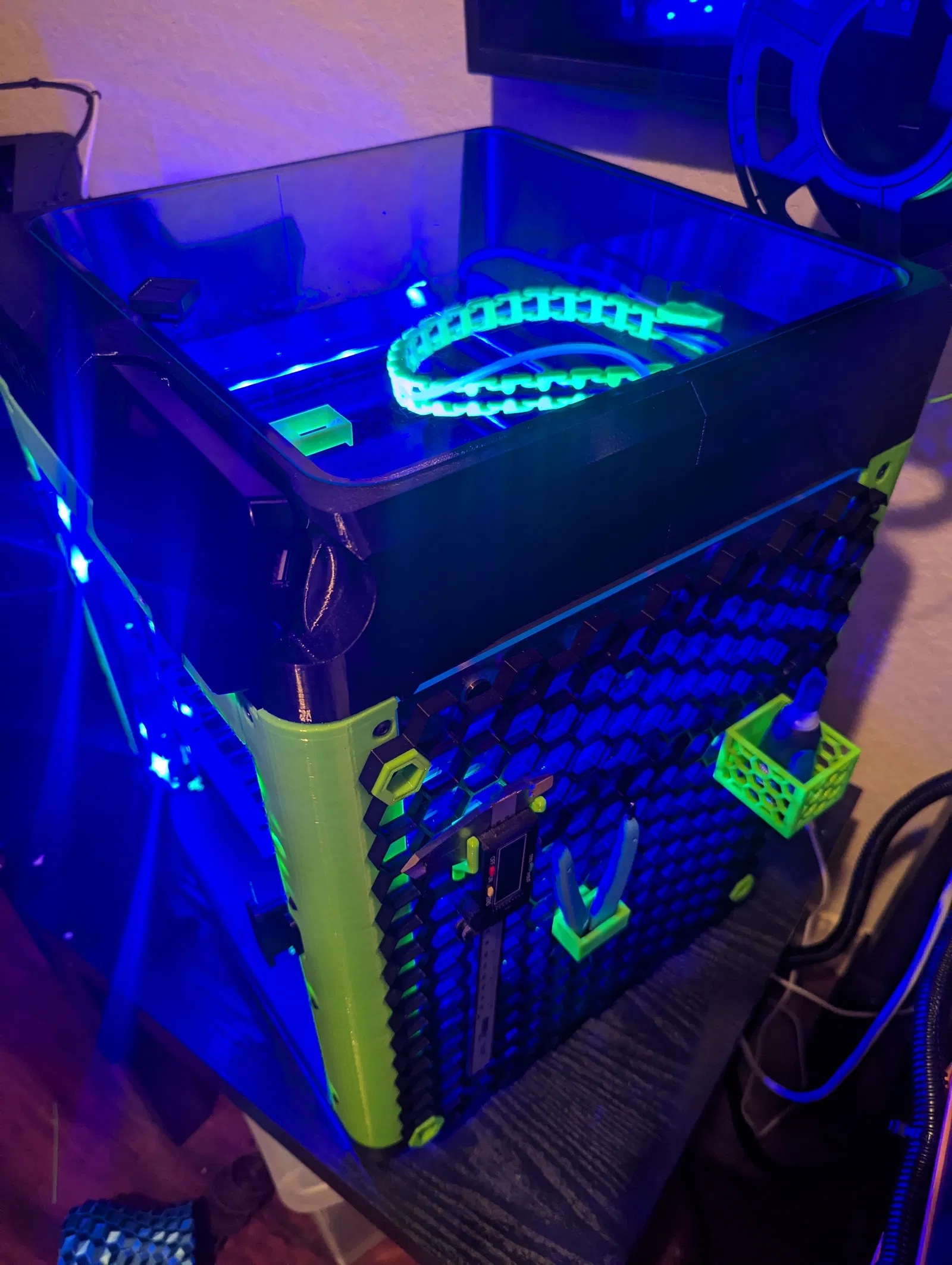

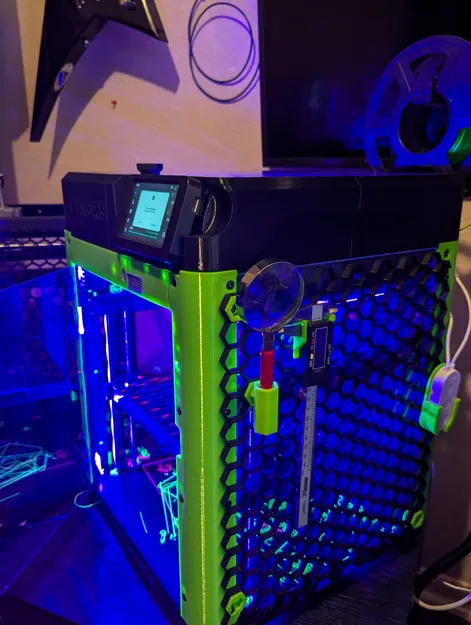

Đây là bức tường tổ ong, tên mã… “Sidekick”, dành cho Flashforge Adventurer 5m. Nó tương thích CÓ HOẶC KHÔNG CÓ HỘP ĐỰNG (DO FLASHFORGE KHUYẾN NGHỊ). (Hoạt động với ốc vít gốc nếu bạn không sử dụng hộp đựng… với hộp đựng, bạn sẽ cần ít nhất ốc M4x8mm). … Tôi khuyên bạn nên sử dụng hệ thống tổ ong VỚI HỘP ĐỰNG… để đạt được sự tuyệt vời tối đa.

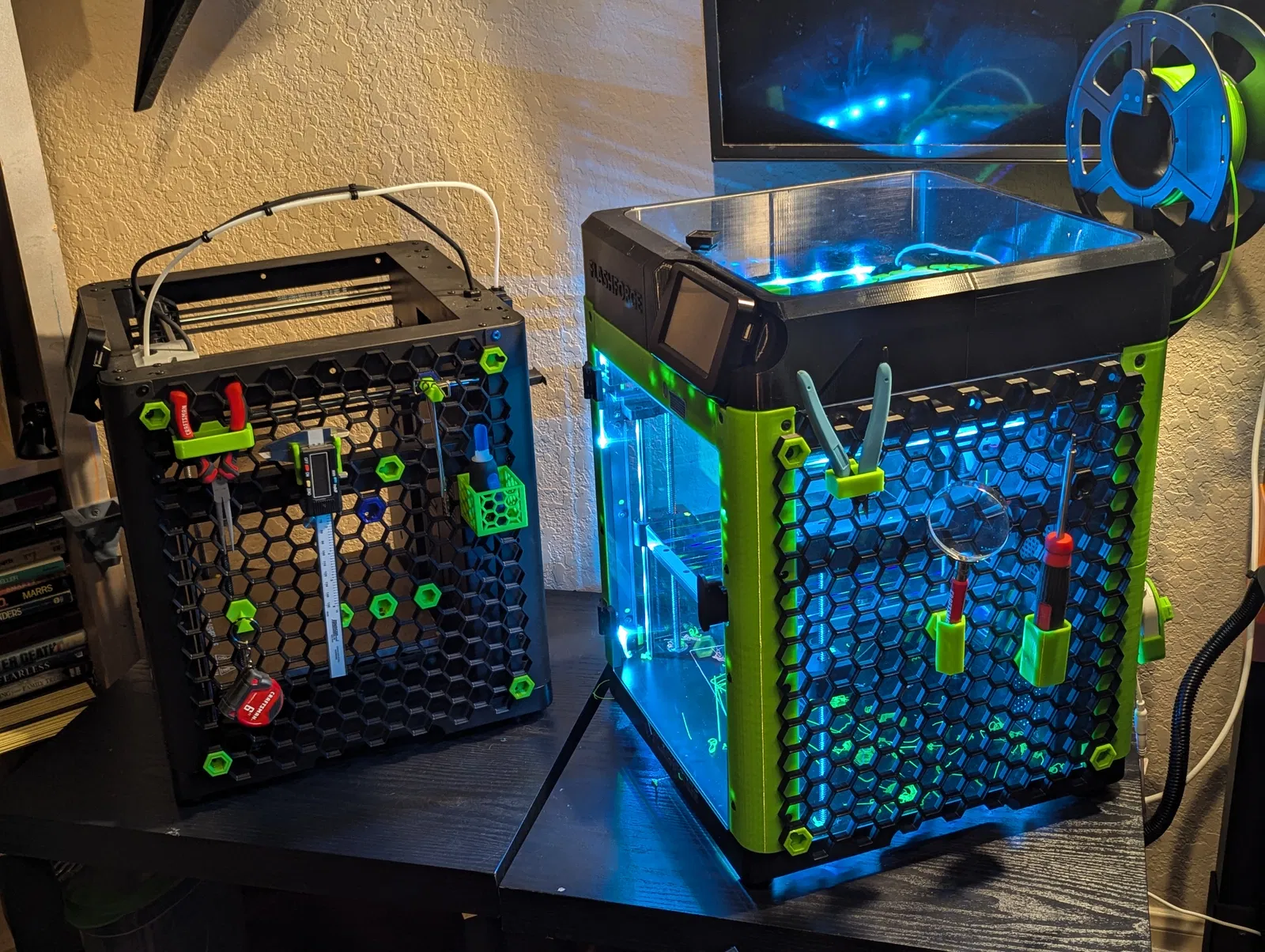

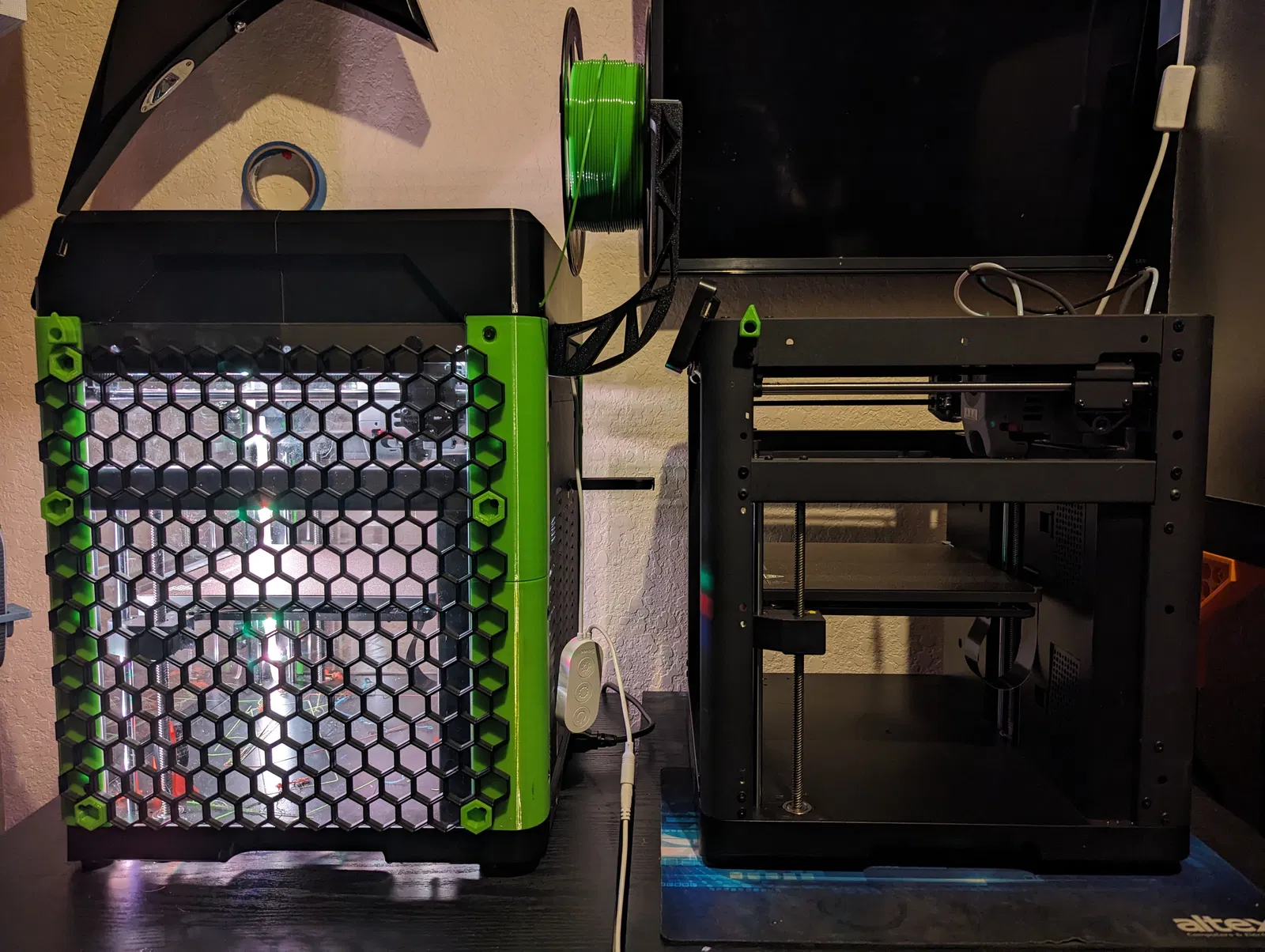

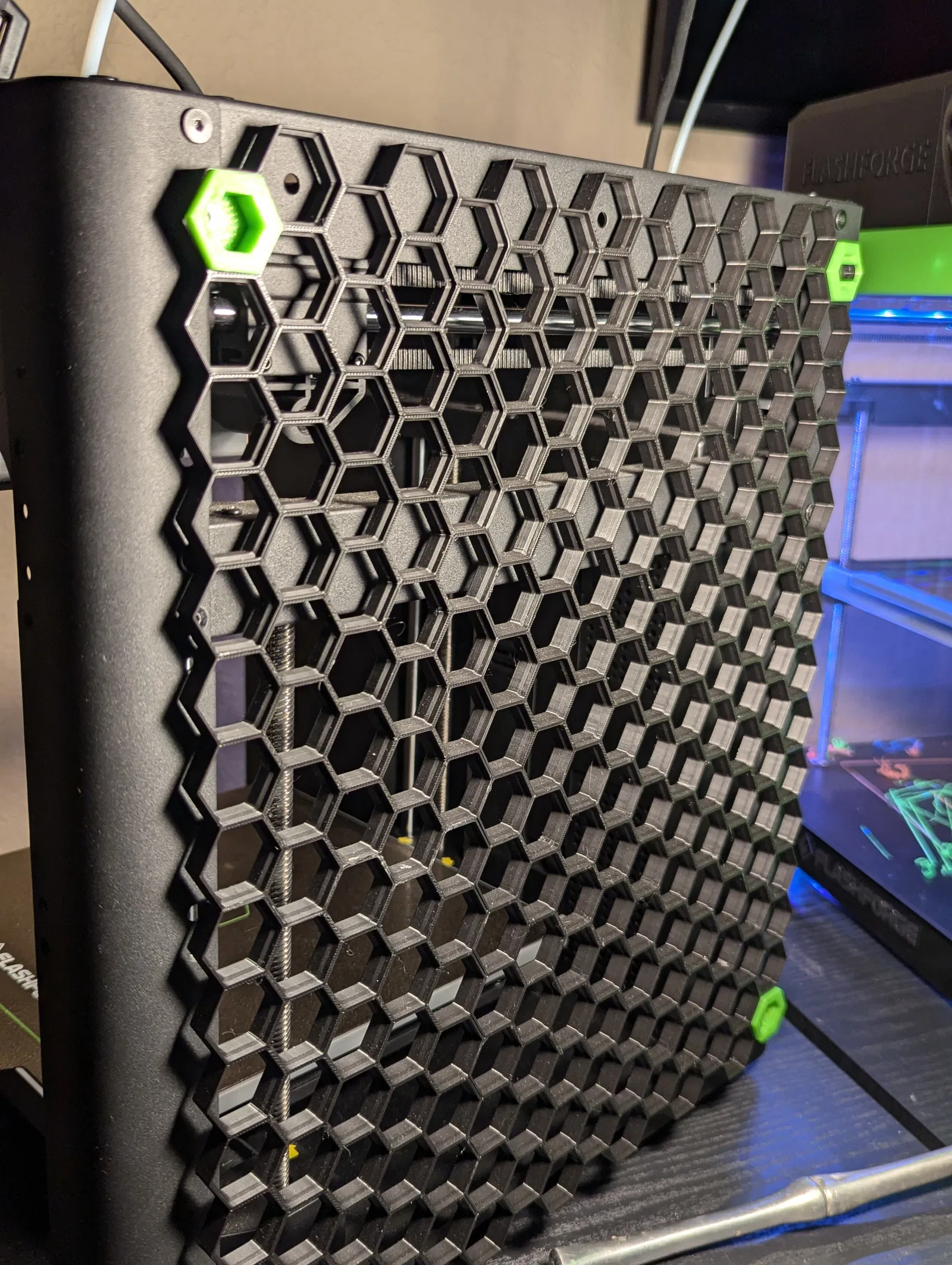

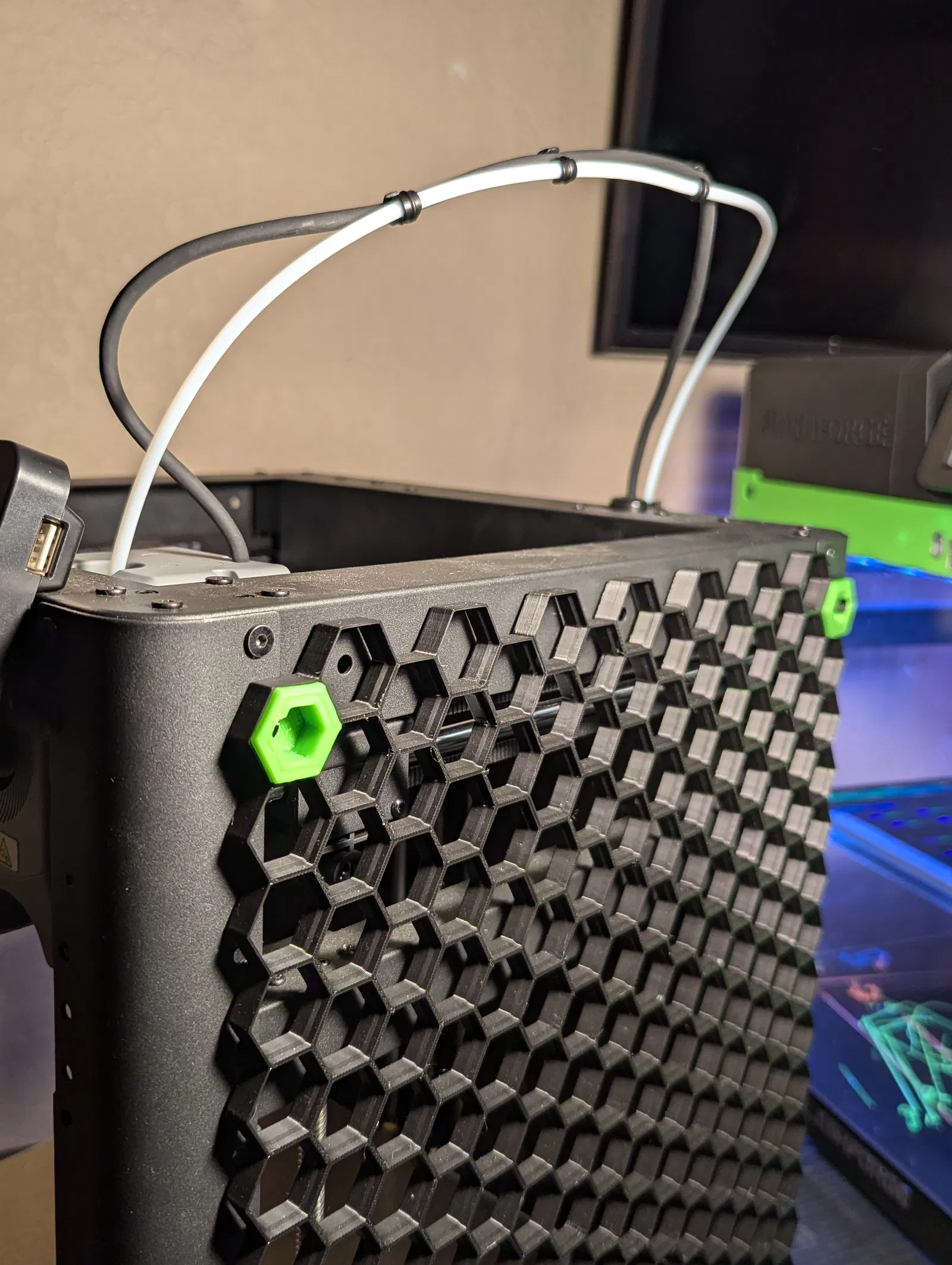

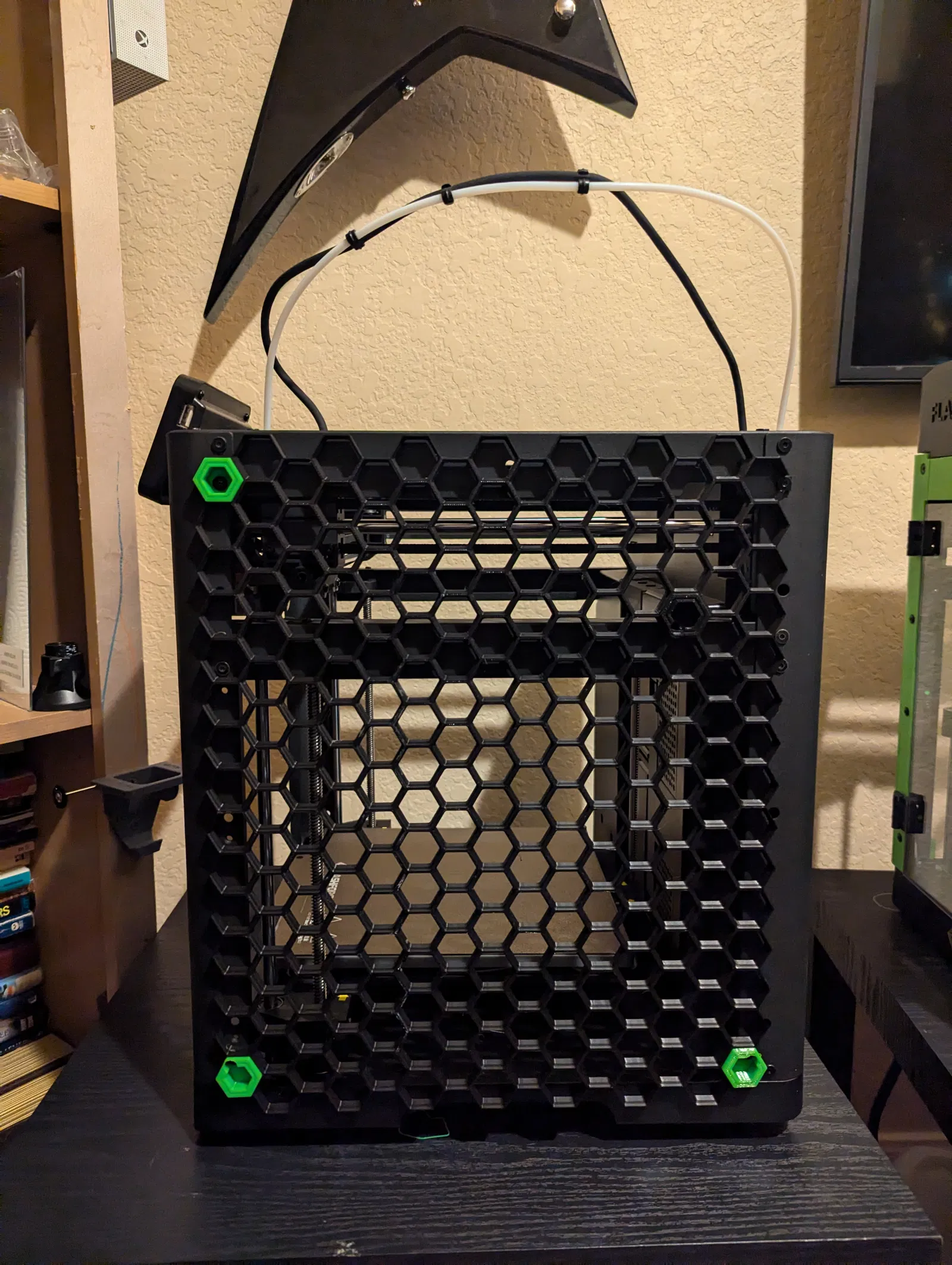

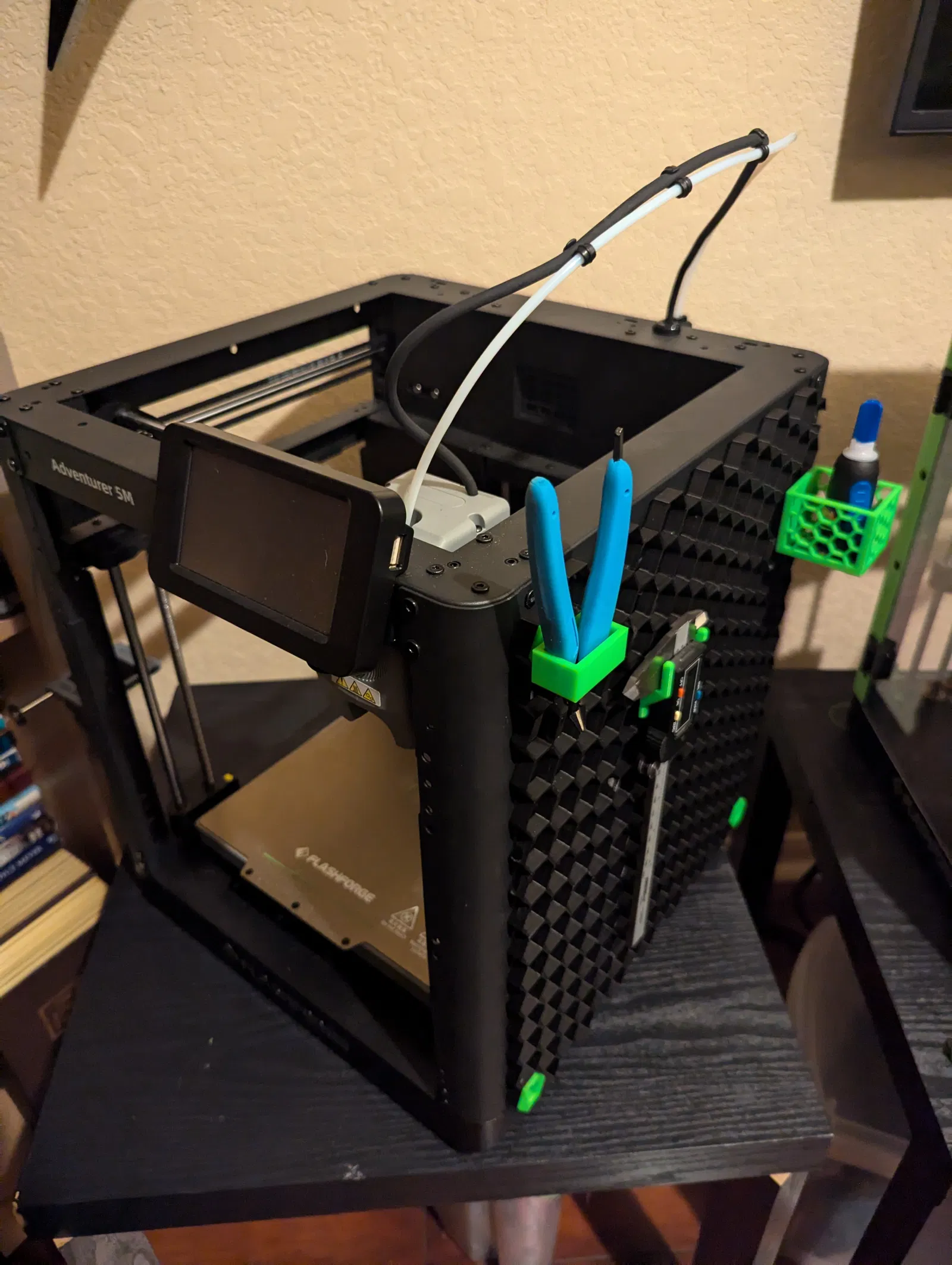

Bạn không cần in các bộ phận của hộp đựng: A1, A2 và D2, nếu (bạn không có hộp đựng và) bạn chỉ lắp bức tường tổ ong trực tiếp vào bên hông máy in. Chúng không cần thiết, bộ phận tổ ong có thể tự lắp vào bên hông máy in của bạn. (Tham khảo hình ảnh để biết ví dụ cách lắp đặt không có hộp đựng.)

Nếu BẠN CÓ HỘP ĐỰNG… thì bạn cần in các bộ phận đặc biệt này (A1, A2 và D2) để thay thế các bộ phận hiện tại của bạn… điều này để cung cấp các lỗ bắt vít phù hợp để cố định Sidekick của bạn vào máy 5m… NGOÀI RA: tôi khuyên bạn nên buộc dây giày và xắn quần lên… vì chúng ta sắp đạt đến MACH-3 của sự tuyệt vời thuần túy, không qua bộ lọc… (sau khi hoàn thành), và tôi không muốn tất cả sự tuyệt vời của bạn bị thổi bay. Cũng nên bắt đầu đeo kính râm ngay bây giờ vì độ ngầu của máy in sẽ lan sang bạn, vì vậy, bạn biết đấy, cứ tùy cơ ứng biến… hiểu ý tôi chứ?

Các bộ phận cần thiết:

KHÔNG CÓ HỘP ĐỰNG:

• Keo siêu dính
• In bộ kết nối A
• In bộ kết nối B
• In bộ kết nối C
• In honeycomb_A
• In honeycomb_B
• In honeycomb_C
• In honeycomb_D

CÓ HỘP ĐỰNG:

(Bao gồm mọi thứ từ trên… cộng với những thứ sau):

• In bộ phận hộp đựng_A1
• In bộ phận hộp đựng_A2
• In bộ phận hộp đựng_D1
• Ốc M4x8mm

ỐC VÍT:

-ỐC VÍT GỐC CỦA BẠN SẼ HOẠT ĐỘNG NẾU KHÔNG CÓ HỘP ĐỰNG! Tuyệt vời! Tôi đã sử dụng ốc M4 trong liên kết bên dưới, đầu ốc hơi nhỏ hơn một chút. NHƯNG… ốc gốc SẼ hoạt động, tôi đã thử chúng, chúng hơi chặt nhưng hoạt động tốt.

-Nếu bạn có HỘP ĐỰNG, bạn cần mua ốc M4 dài hơn… ốc M4x8mm và 10mm cũng hoạt động tốt (https://www.amazon.com/dp/B0BLCFZ2KL?ref=ppx_yo2ov_dt_b_product_details&th=1) đây là loại tôi sử dụng.

LẮP RÁP VÀ CÀI ĐẶT

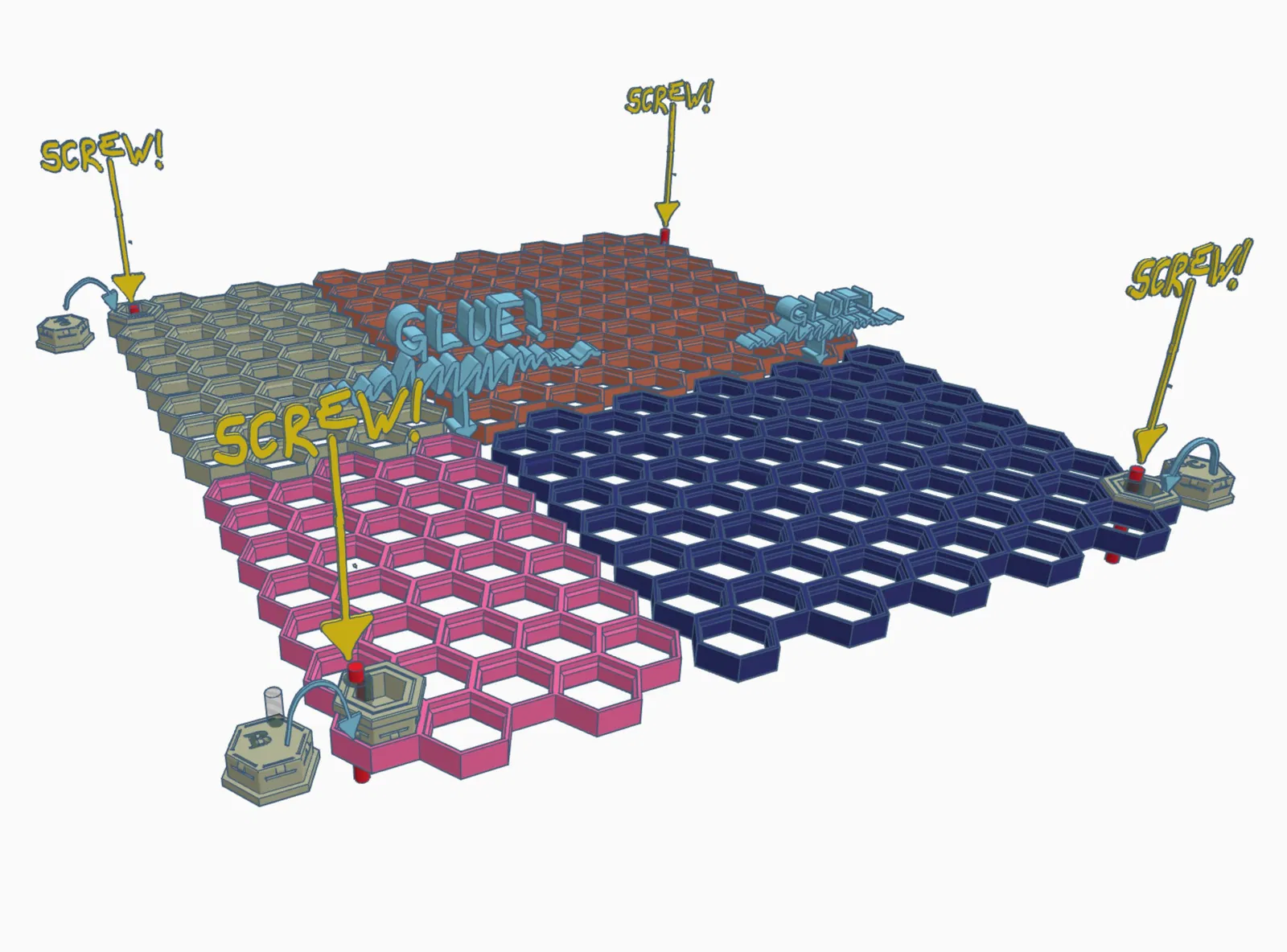

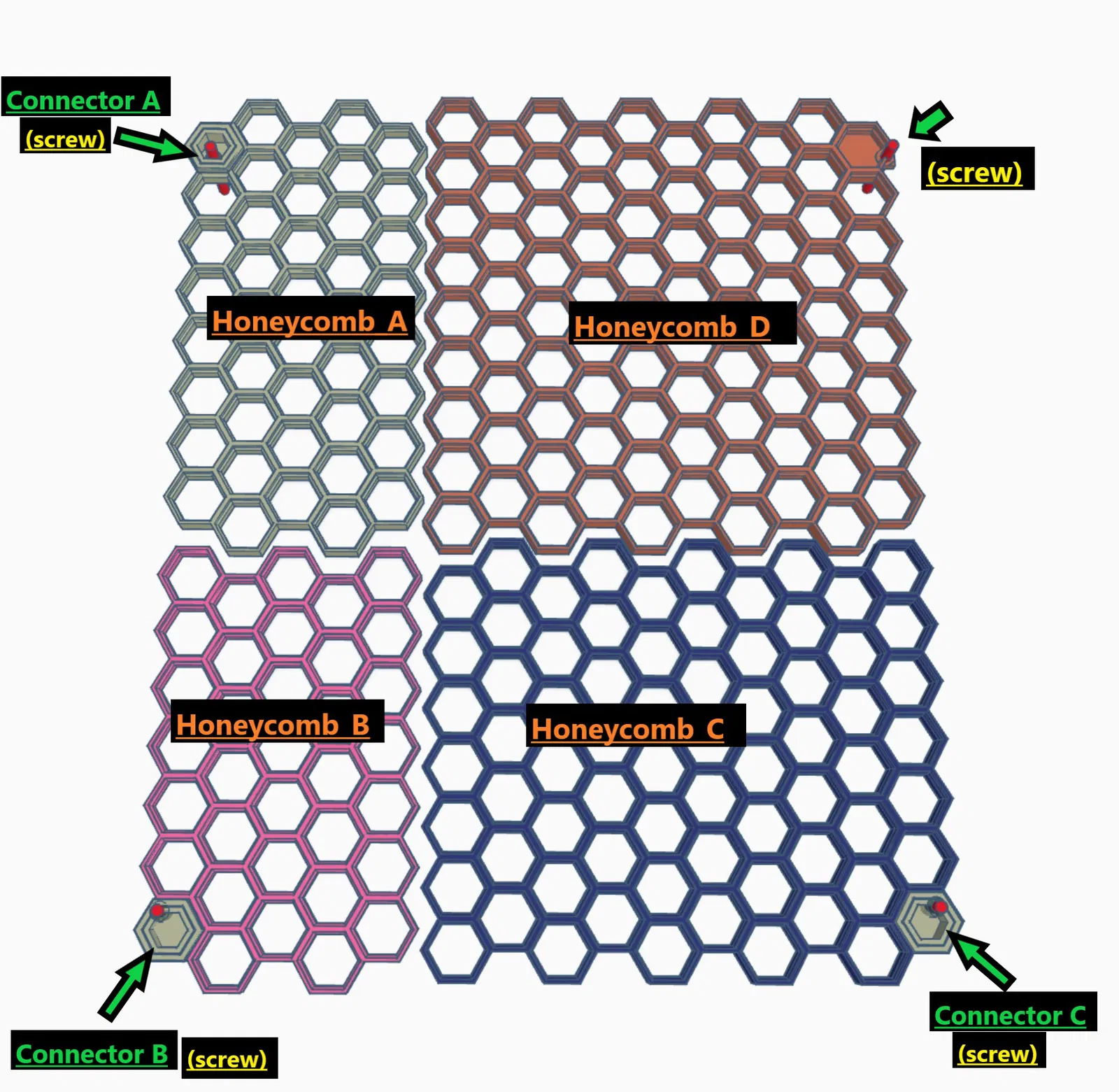

Sau khi in các bộ phận Honeycomb_A đến D, lắp chúng A, B, C, D, theo chiều kim đồng hồ ngược lại, như trong hình. Nếu bạn không lắp chúng đúng như trong hình, bức tường bên sẽ không vừa. Để các bộ phận dính vào nhau, hãy sử dụng phương pháp bạn thích, nhưng tôi đã dùng keo siêu dính dạng gel (để dễ thao tác): Cho một lớp keo siêu dính mỏng dọc theo một cạnh của một trong các bộ phận tổ ong (ở phần sẽ tiếp xúc với bộ phận khác), và bóp chúng lại với nhau ở các điểm khác nhau (trong 40 giây mỗi lần) bằng ngón tay, cẩn thận không để dính ngón tay vào bộ phận hoặc dính vào bộ phận. Tham khảo hình ảnh tôi đã cung cấp, để đảm bảo bạn lắp ráp các bộ phận theo đúng thứ tự, để bạn không phải in lại hai lần như tôi.

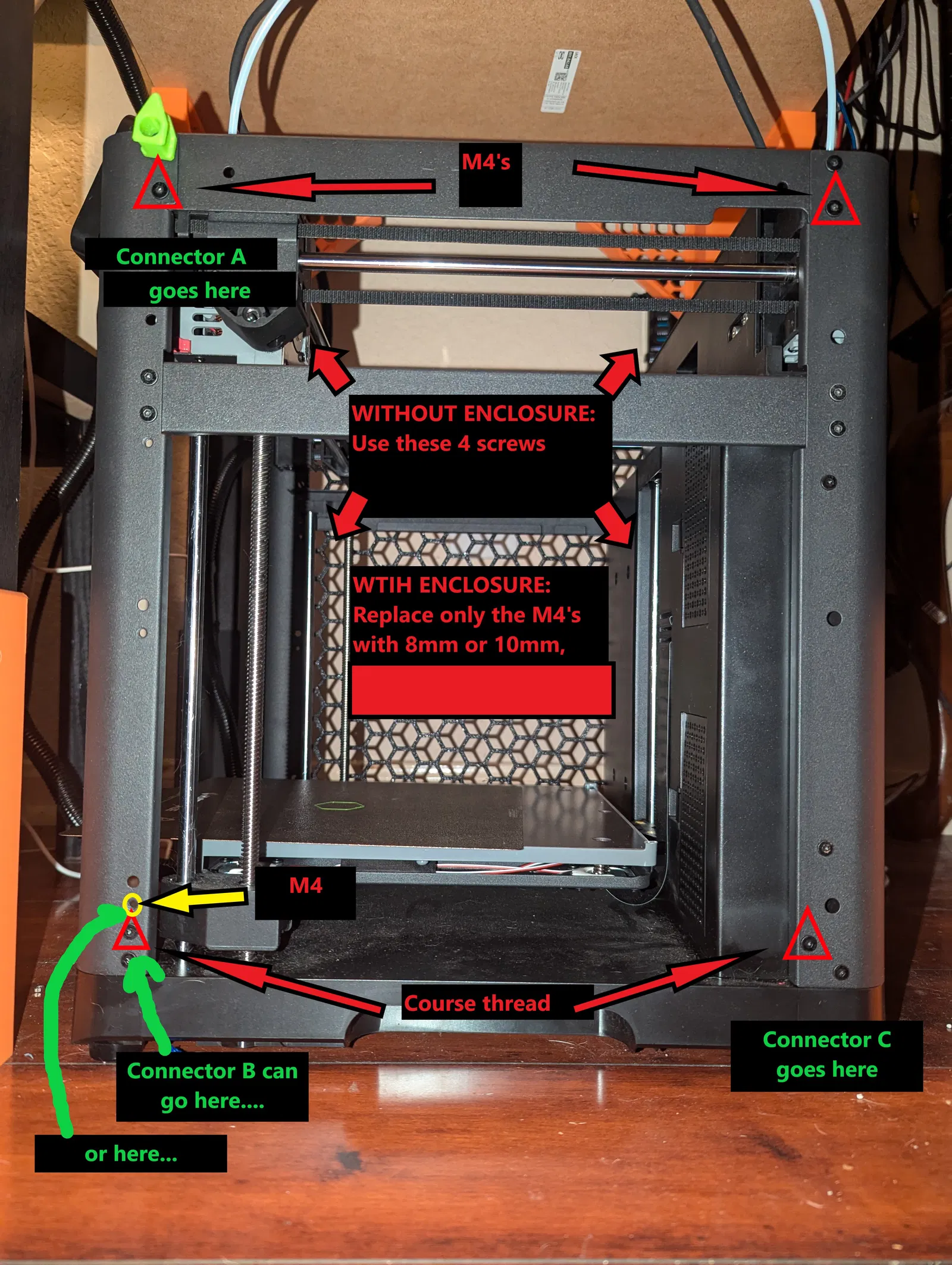

Sử dụng hình ảnh/sơ đồ để THÁO ĐÚNG ỐC VÍT khỏi cạnh bên máy in của bạn.

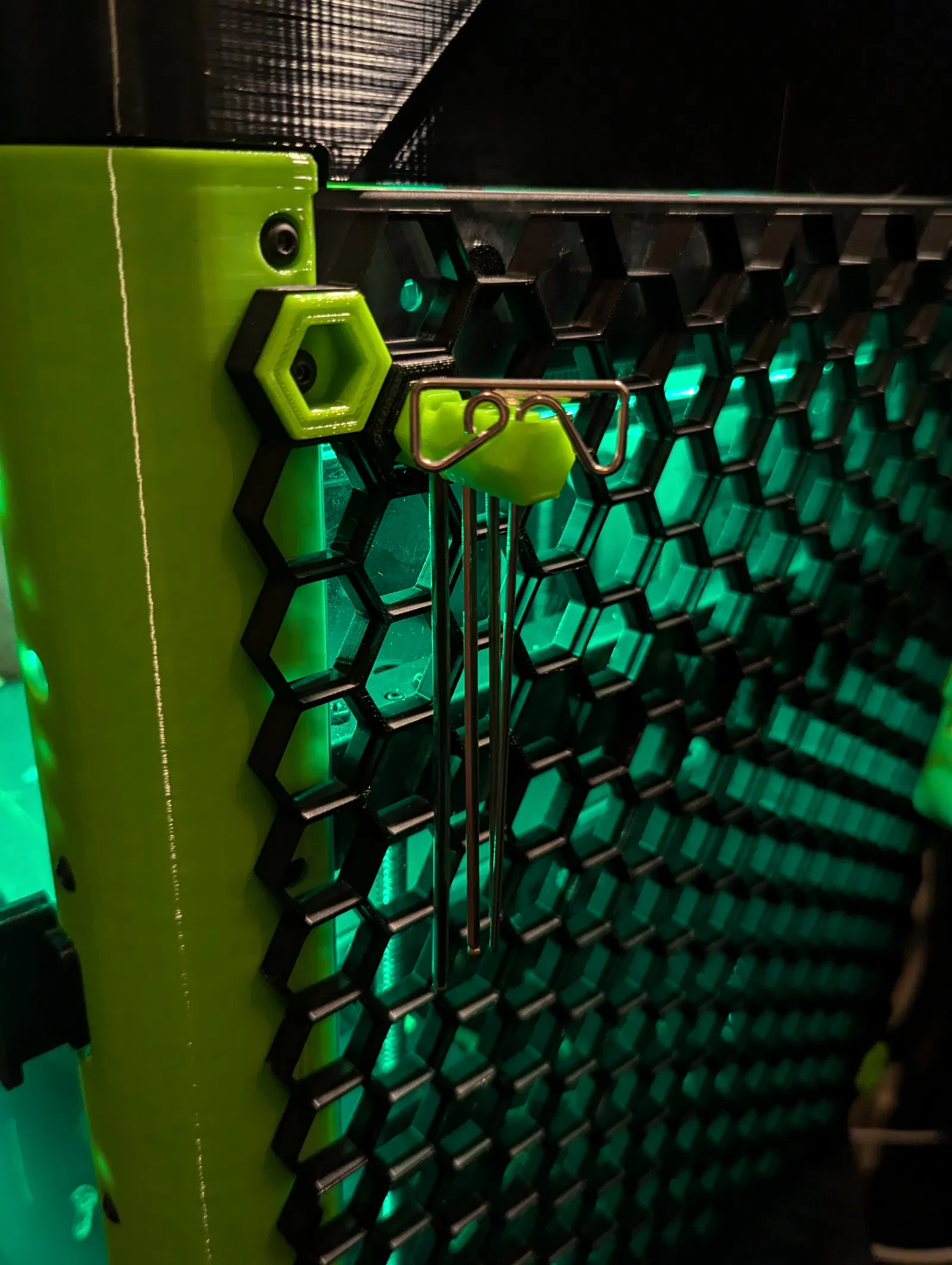

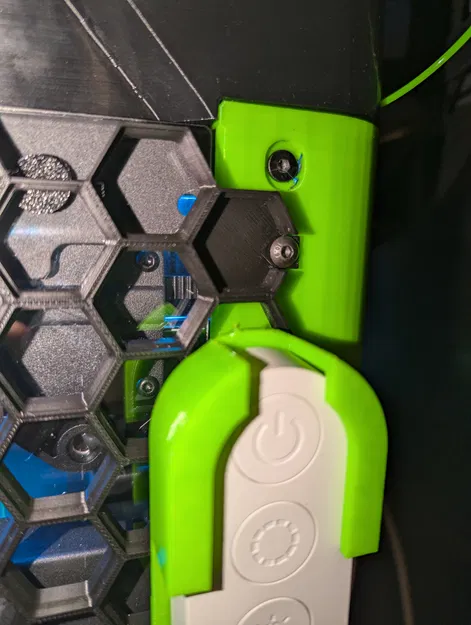

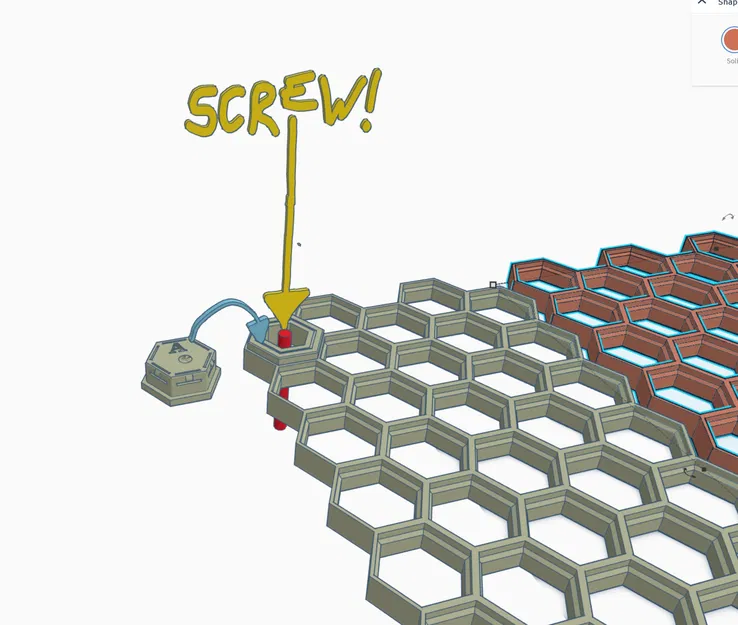

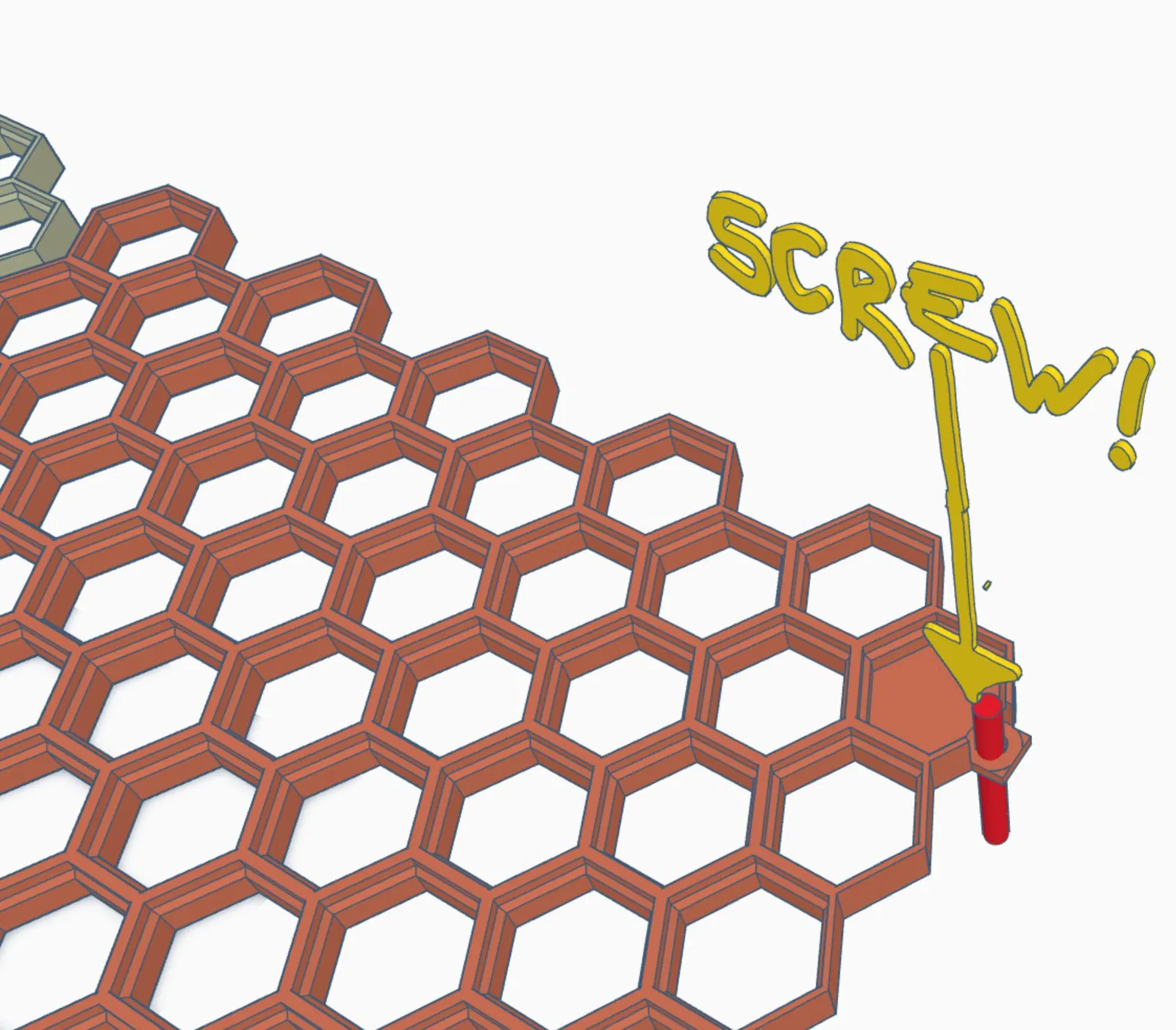

Sau khi bức tường tổ ong được lắp ráp và dán. Bắt đầu bằng cách vặn chặt ốc vít ở phía trên bên phải (bộ phận D) trước, vào lỗ bắt vít tương ứng, tham khảo hình ảnh để biết lỗ bắt vít đúng (Nó ở vị trí thứ 2 từ trên xuống bên phải, nhưng hãy kiểm tra hình ảnh trước). Đây là bộ phận duy nhất thực sự ĐƯỢC GẮN vào chính bức tường tổ ong. Điều này sẽ giúp ổn định bộ phận và dễ dàng hơn để vặn chặt tất cả các bộ phận khác. 3 bộ phận còn lại được cố định bằng các “bộ kết nối” tổ ong được vặn vào máy in.

KIỂM TRA HÌNH ẢNH ĐỂ BIẾT HƯỚNG ĐÚNG CỦA CÁC BỘ PHẬN VÀ BỘ KẾT NỐI:

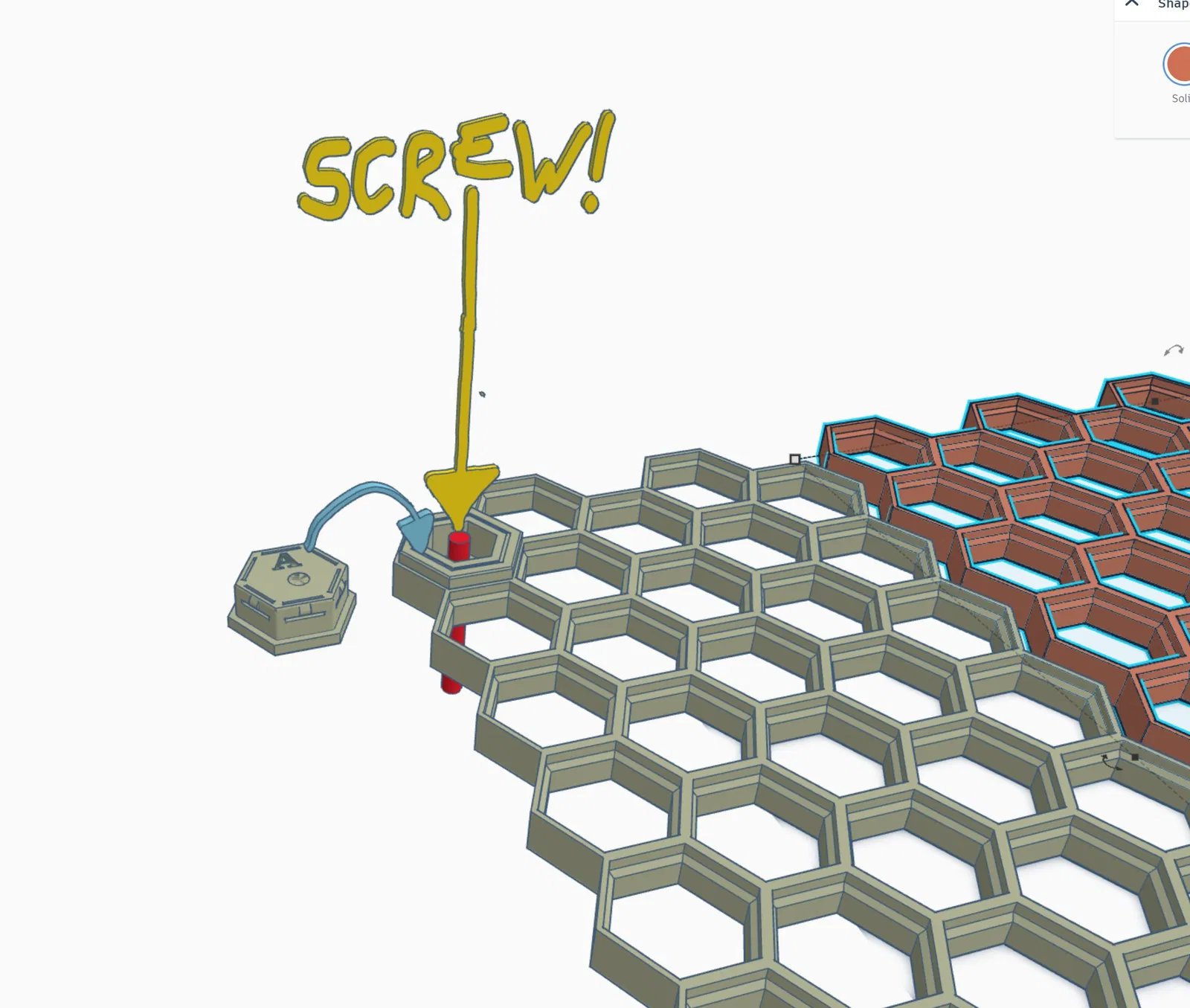

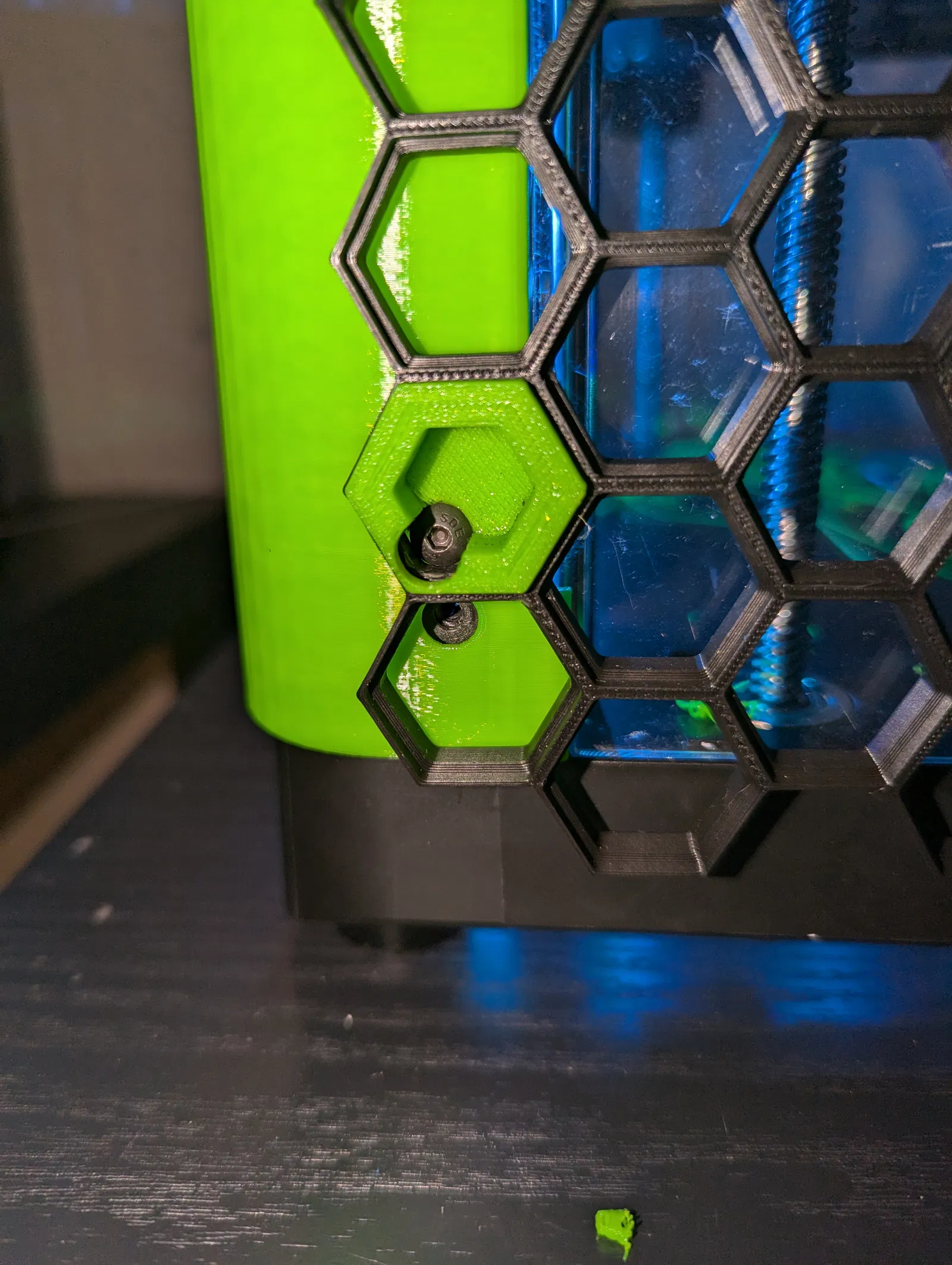

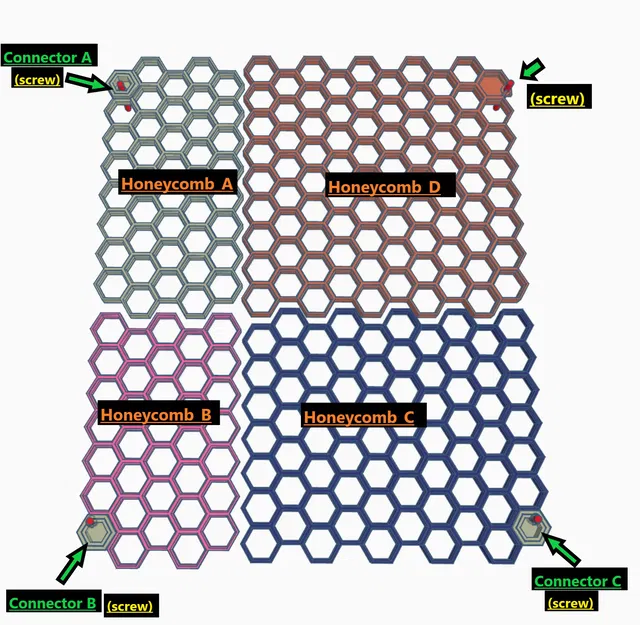

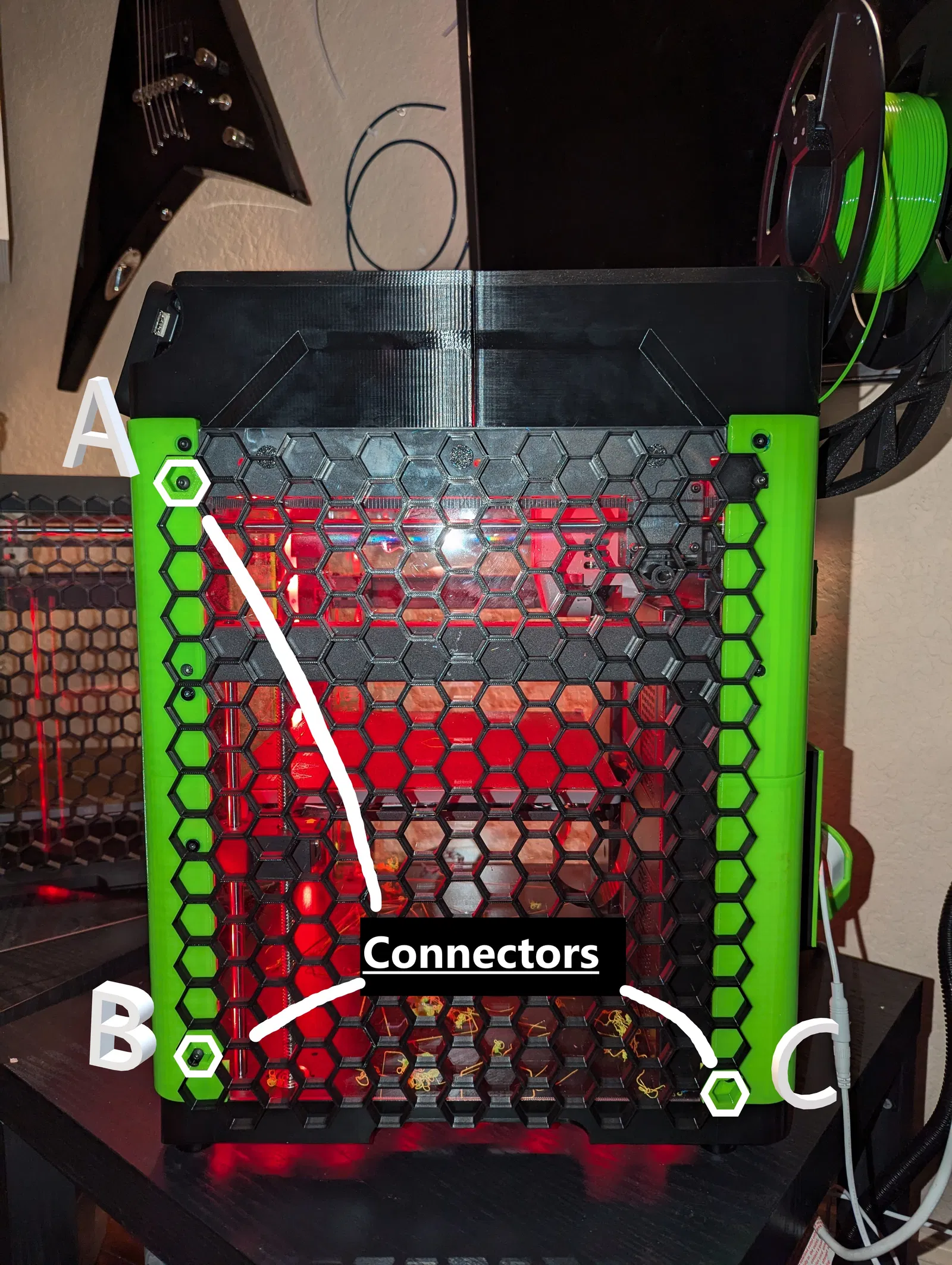

Tiếp theo, chúng ta sẽ lắp các bộ kết nối vào các lỗ tương ứng trong bức tường tổ ong, và vặn chúng vào máy in của bạn, cố định bức tường vào máy in. Tham khảo hình ảnh để xem bộ kết nối nào đi vào đâu. Chúng ta sẽ đi theo chiều kim đồng hồ ngược lại bắt đầu với bộ kết nối A ở (phía trên bên trái). Sau đó là B ở (phía dưới bên trái). Sau đó là C ở (phía dưới bên phải).

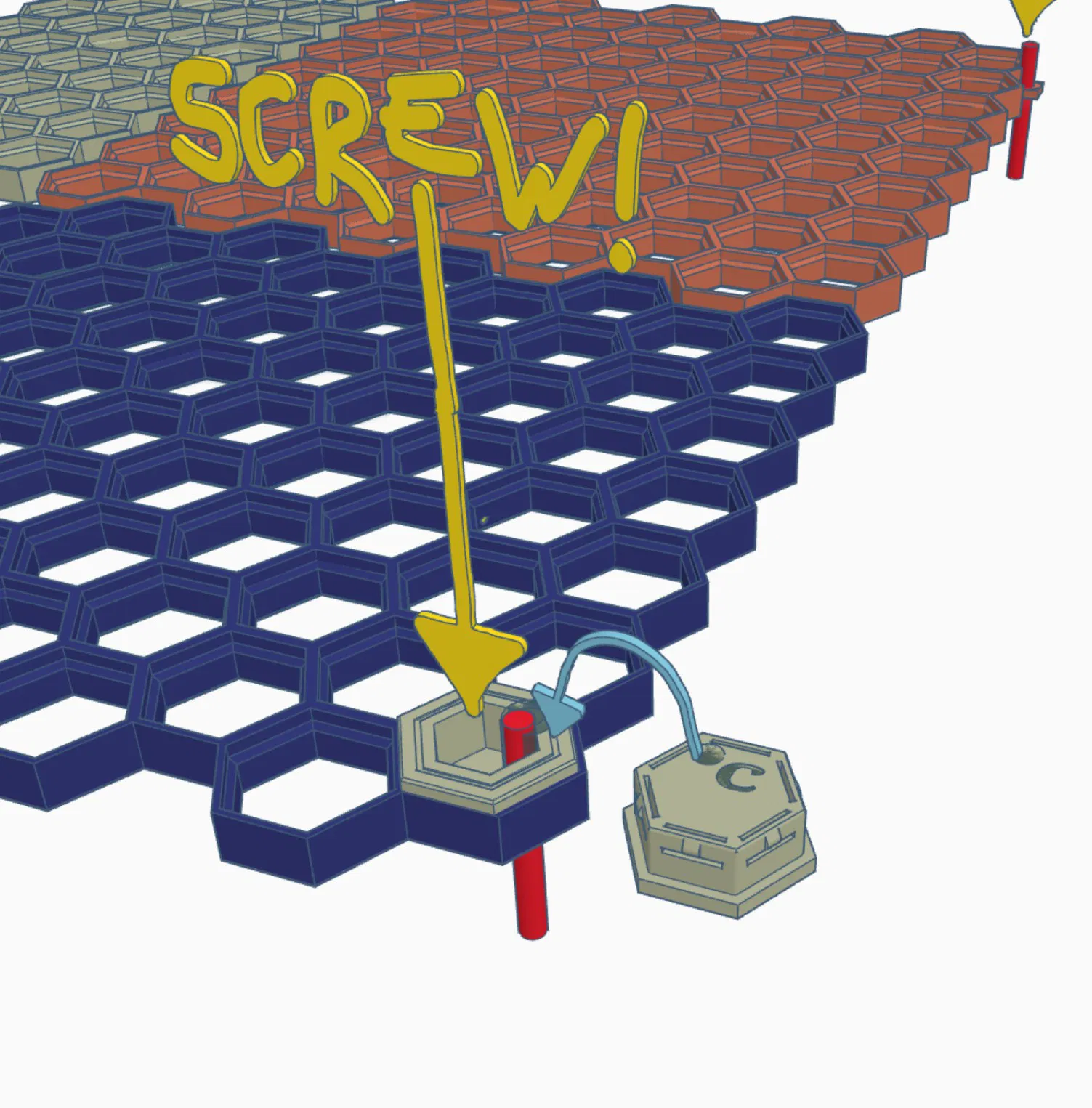

LƯU Ý: ĐẶT BỘ KẾT NỐI VÀO LỖ TƯƠNG ỨNG VỚI CHỮ CÁI Ở MẶT SAU HƯỚNG LÊN TRÊN. (Điều này sẽ đảm bảo lỗ được căn chỉnh đúng cho ốc vít của bạn).

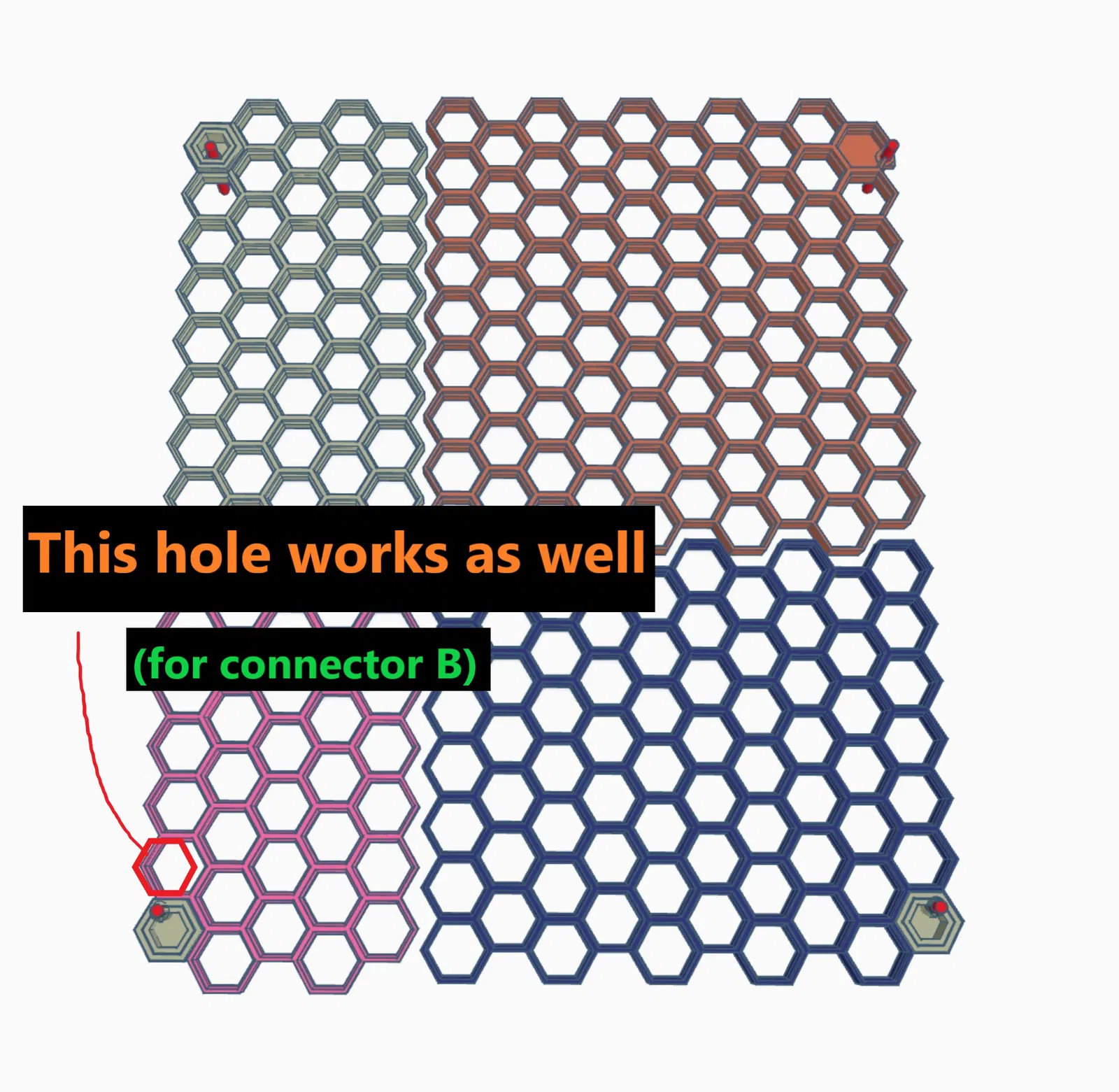

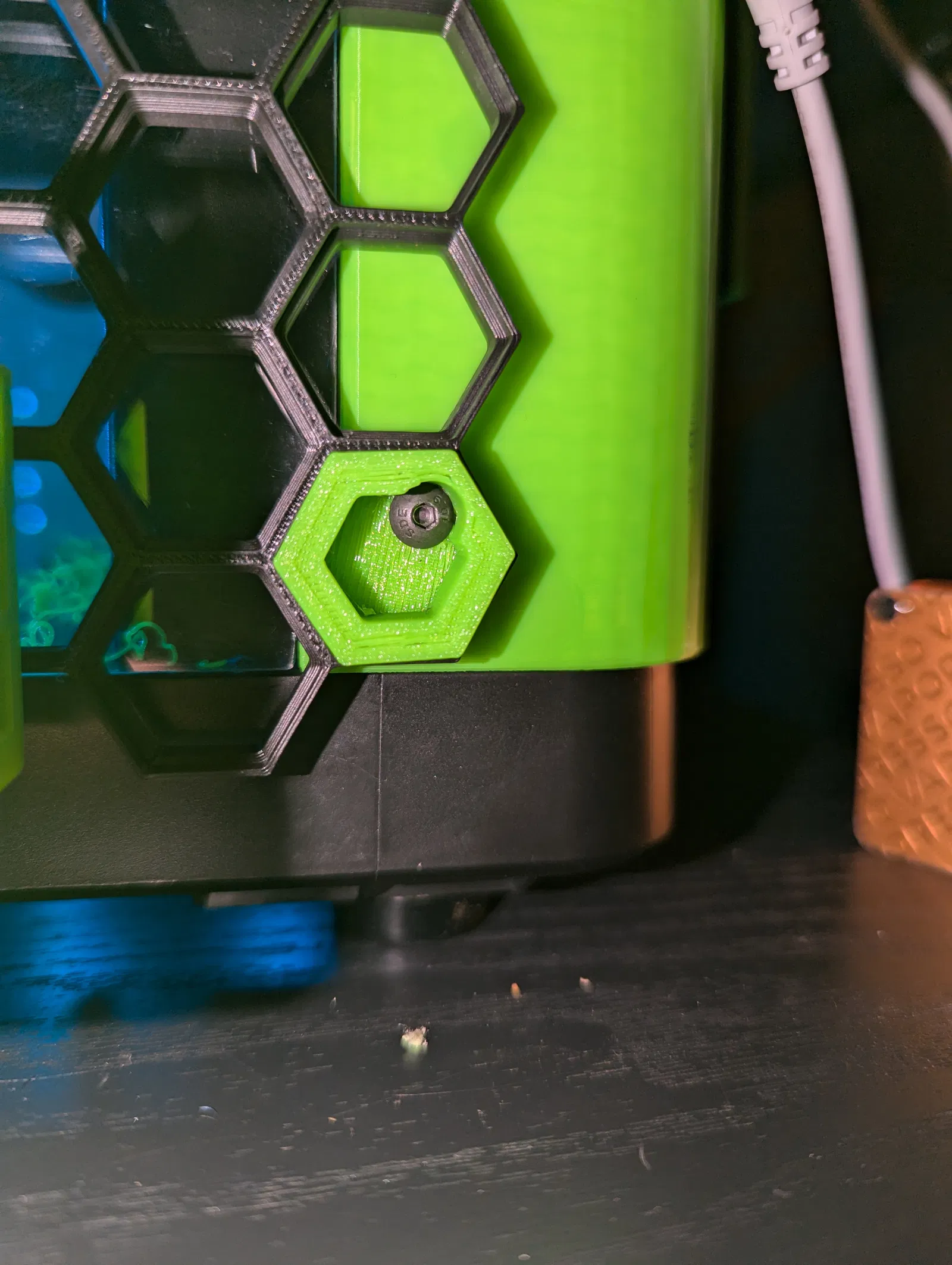

Bộ kết nối B, bạn có thể sử dụng ô dưới cùng bên trái (đây là ô được đề xuất)… hoặc ô ngay phía trên nó. Nếu bạn sử dụng ô trên cùng… bạn phải lật ngược bộ kết nối.

CẨN THẬN: Khi vặn các bộ phận vào cạnh bên máy in của bạn… hãy cẩn thận và nhẹ nhàng. Bạn không muốn làm ren chéo các ốc vít của máy, điều này xảy ra khi bạn lắp ốc vít ở một góc không đúng, và nó làm hỏng ren của ốc vít, khiến ốc vít và lỗ trở nên vô dụng. Ngoài ra: siết chặt tua vít bằng ngón tay và đầu ngón tay, không dùng cả cánh tay và cổ tay… để đảm bảo bạn không siết quá chặt… và làm hỏng ốc vít.

Điều này không quan trọng đối với các ốc vít dưới cùng, vì chúng có ren thô, và vặn vào nhựa, nhưng hãy cẩn thận với các ốc vít dưới cùng, không siết quá chặt vì không có điểm dừng thực sự. Tôi vặn chúng bằng cơ ngón tay thay vì cổ tay, để cẩn thận hơn, và khi ngón tay tôi không còn xoay được tua vít… thì nó đã đủ chặt. (để tôi không vô tình siết quá chặt).

Nếu bạn vô tình làm ren chéo, hoặc siết quá chặt, thì đó không phải là ngày tận thế, có rất nhiều giải pháp trên Google.

Sau khi bạn đã vặn chặt 3 bộ kết nối, bạn sẽ hoàn thành, và Sidekick của bạn giờ đây đã được cài đặt… và thật tuyệt vời, và máy in của bạn giờ đây tuyệt vời hơn rất nhiều so với trước đây, và bạn cũng vậy. Tự vỗ vào lưng mình, đi đến gương gần nhất, và tự nháy mắt với một cái nháy mắt, vì bạn đã làm rất tốt.

Đăng hình ảnh và khoe với bạn bè, mẹ, hàng xóm, mạng xã hội, thợ sửa ống nước, anh chàng giao hàng UPS, người chăm sóc cỏ… v.v.

Nhưng hãy cẩn thận…. mức độ tuyệt vời nguy hiểm cao đang vượt ngưỡng… đang đến.

dây giày? kiểm tra kính râm? kiểm tra quần lót trắng?………….kiểm tra

CẠNH TRÁI SẮP RA MẮT
