Kẹp thay thế cho Đèn LED kẹp IKEA JANSJÖ - Bản V3

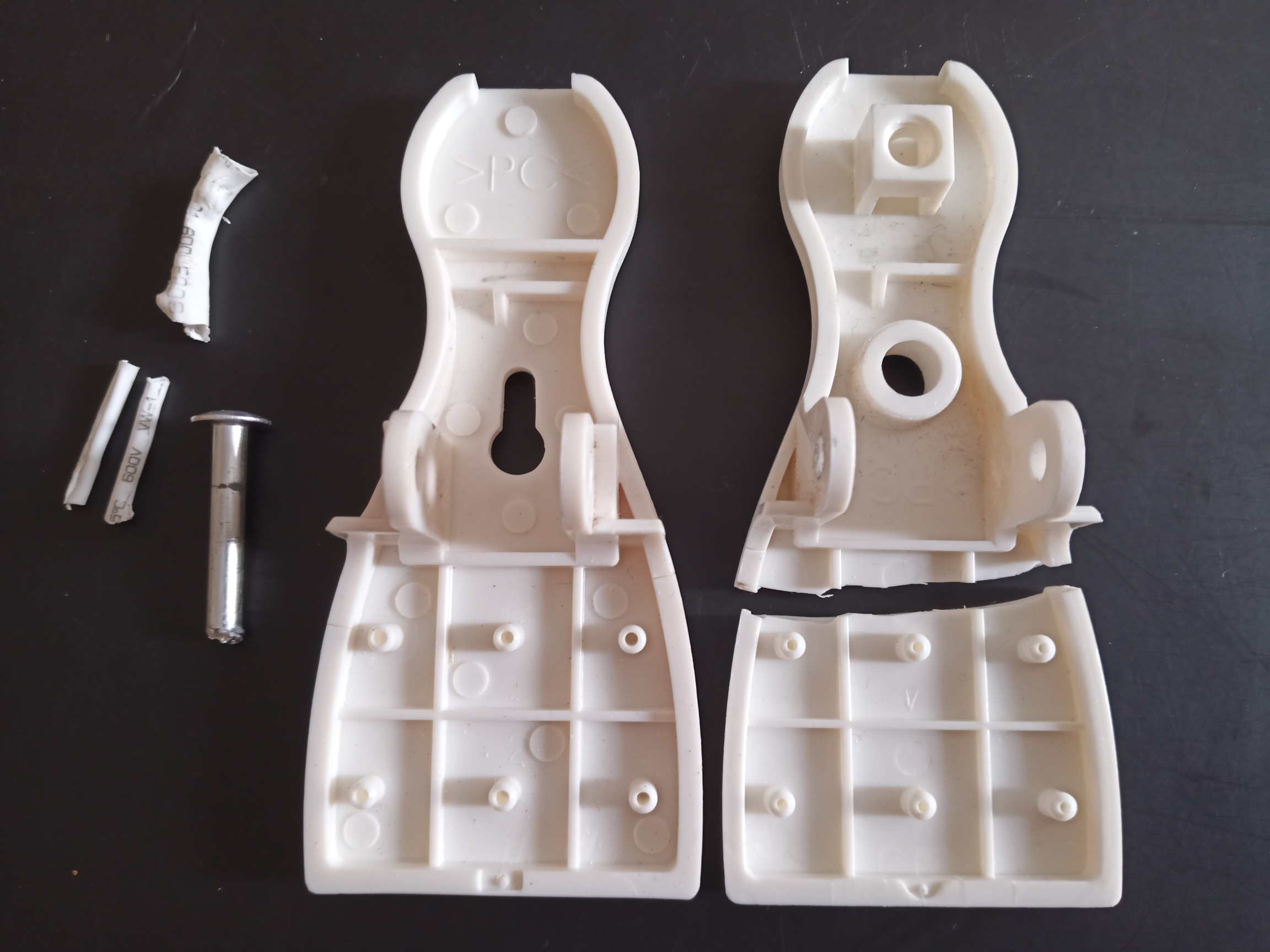

Cái đèn IKEA của mình hay lắm, gắn vô kệ sách ok, mà không ngờ nó gãy. Cả hai cái kẹp đều gãy sau vài năm xài, thế là đèn không xài được nữa. Trong FreeCAD, mình đã thiết kế lại cái kẹp này, y chang cái cũ mà chỗ nào chịu lực nhiều thì mình làm cho nó cứng cáp hơn.

Tương thích

• Tương thích với đèn IKEA JANSJO đời cũ, mã V1431.
• Cái kẹp này không dùng được cho đèn LED kẹp mới của Ikea tên là NÄVLINGE. Đầu của miếng đệm chống trượt trên mẫu mới thì tròn chứ không phải vuông như mẫu cũ.

Đặc điểm

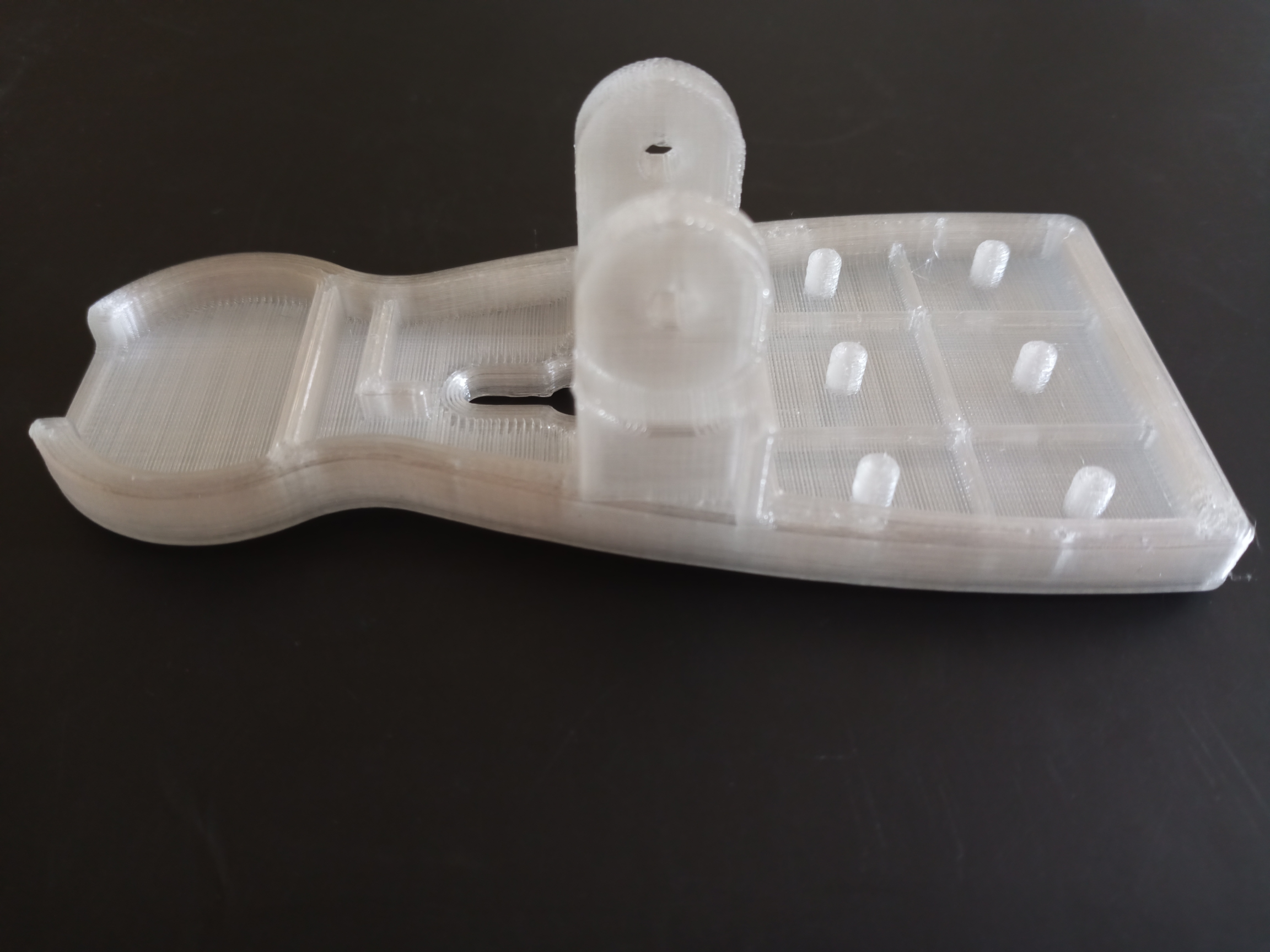

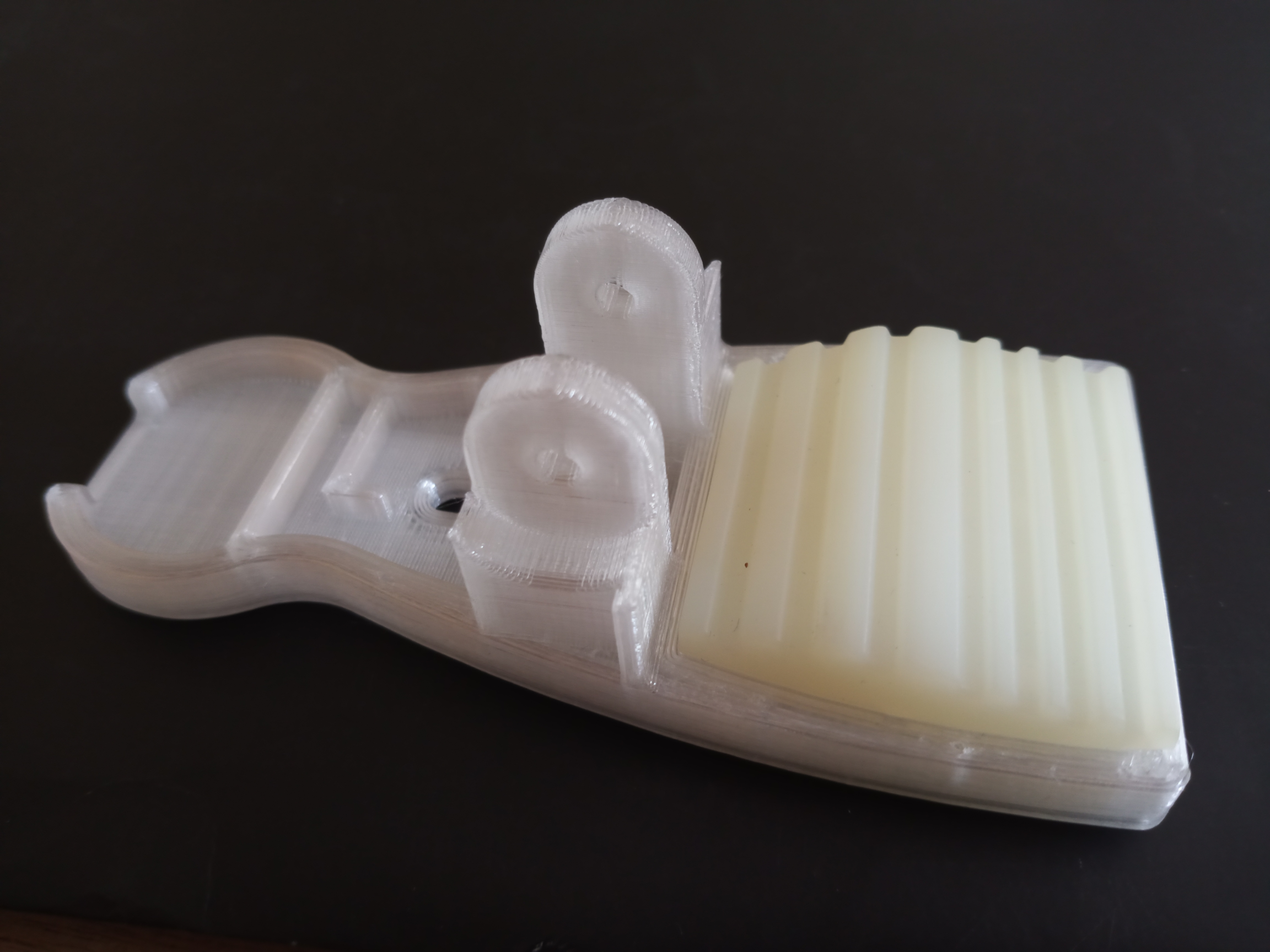

• Kẹp hoàn chỉnh (gồm 2 phần).

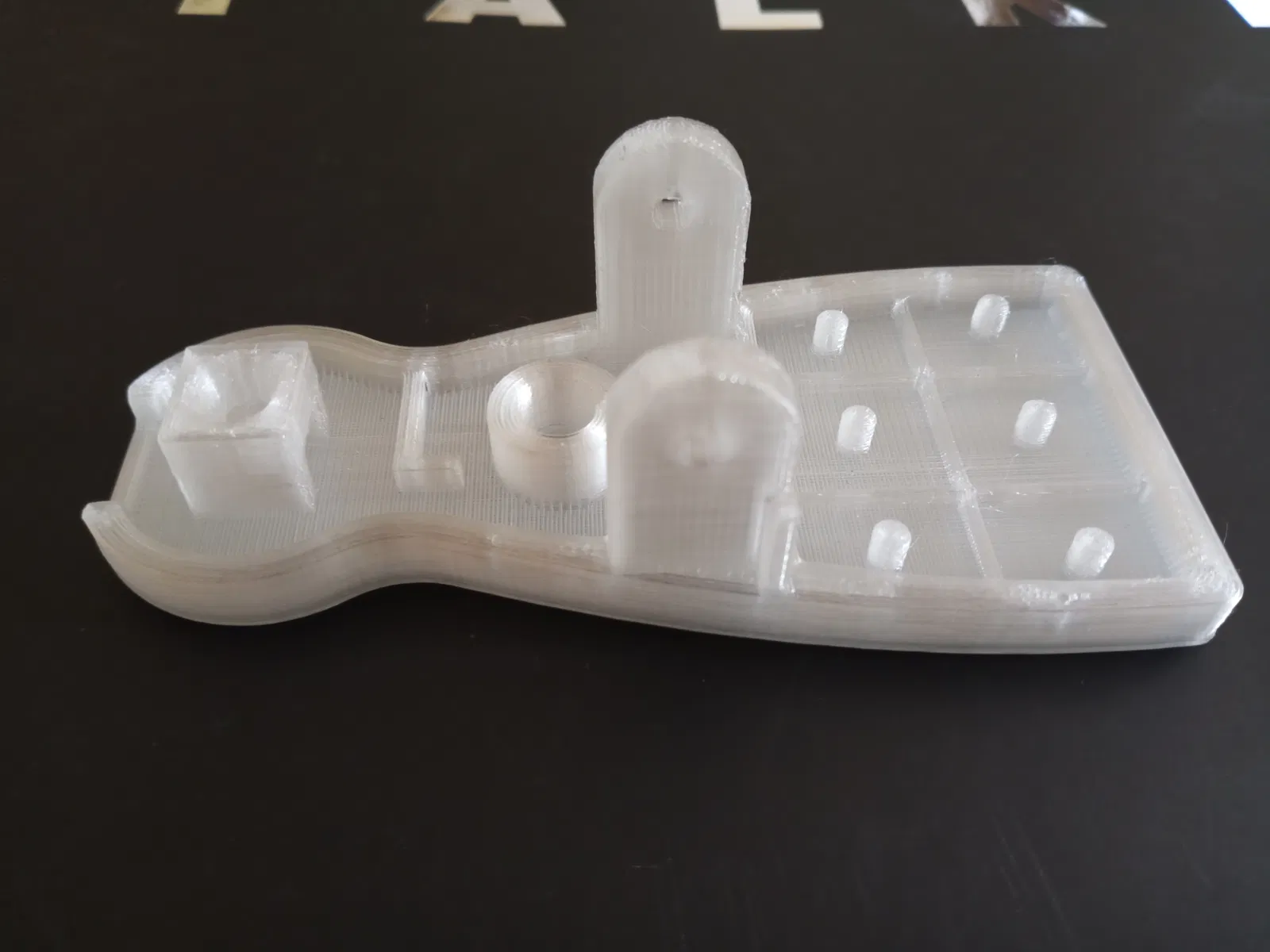

• Tăng độ dày vật liệu ở chỗ cái kẹp cũ hay bị gãy.
• Dùng lại miếng đệm cao su zin được.

Cập nhật ngày 12 tháng 7 năm 2024

Thay đổi MainBody-V3:

• Tăng ren kẹp cáp M6

• Thêm ren cắm thân đèn M8



Khuyến nghị in

• Vật liệu: PETG
• Đường kính đầu phun: 0.4 mm
• Chiều cao lớp: 0.20 mm
• Lớp vỏ: 4
• Ruột: 100%

Lắp ráp

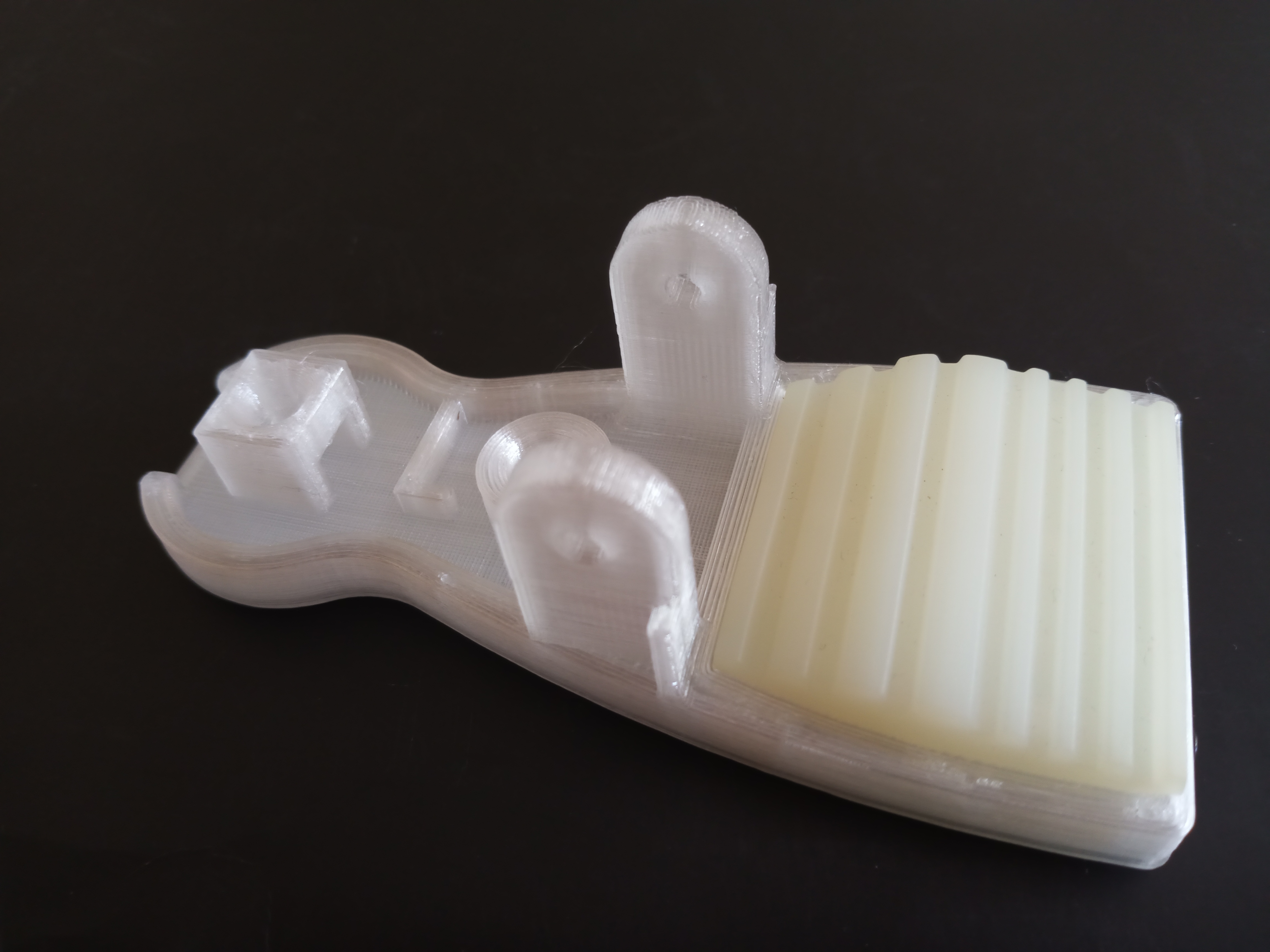

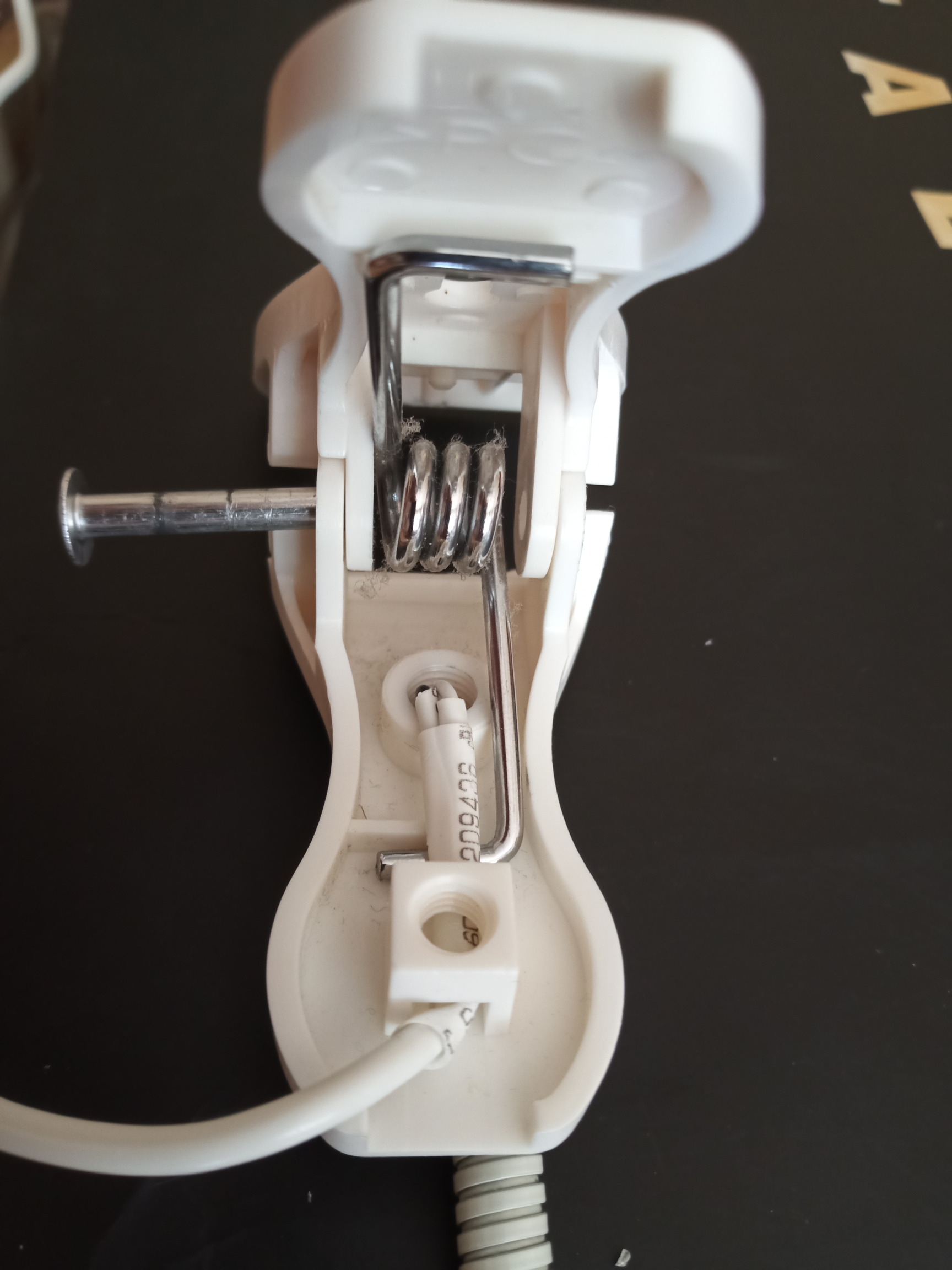

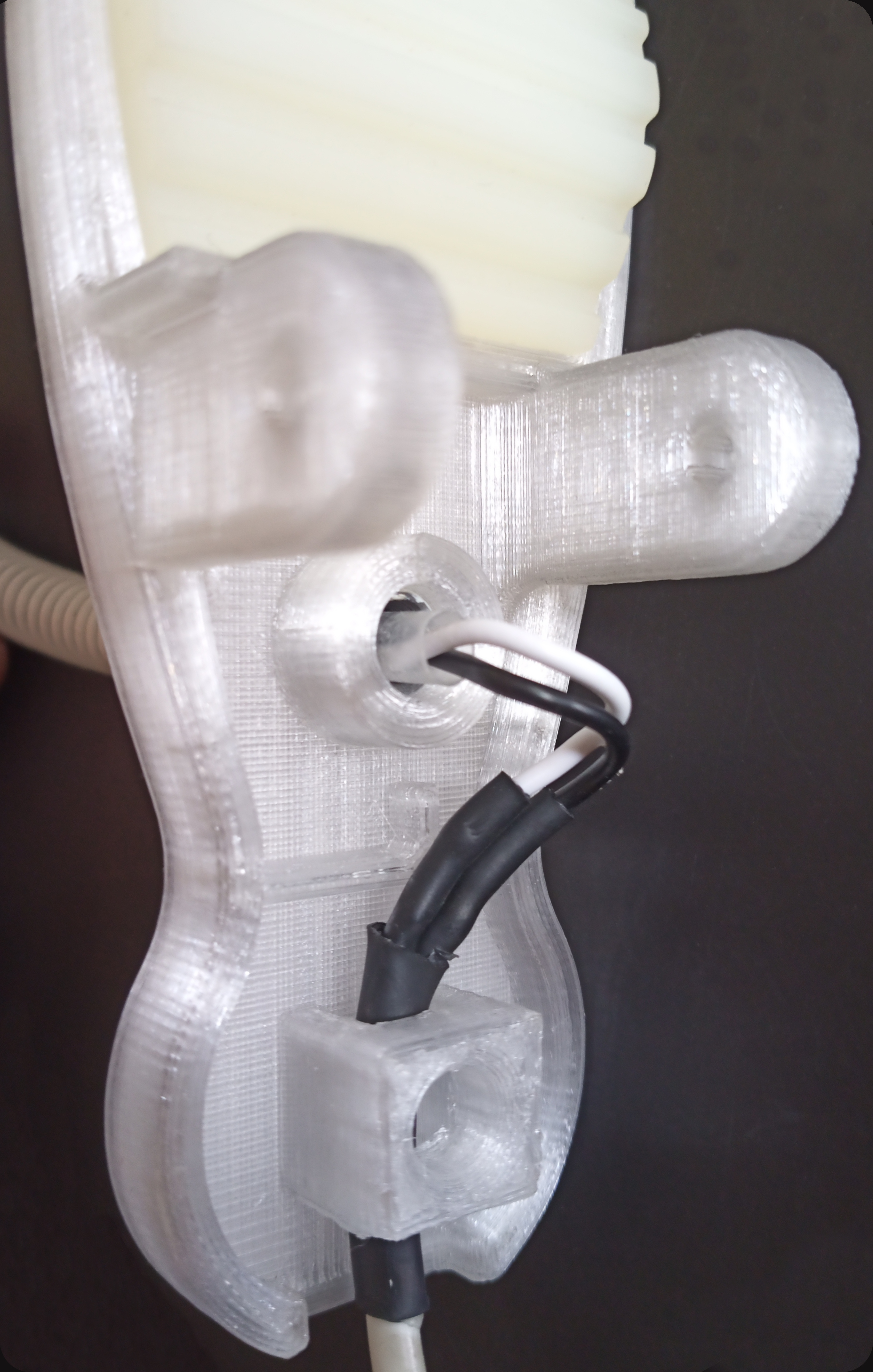

Gắn miếng đệm cao su zin vô hai bên.

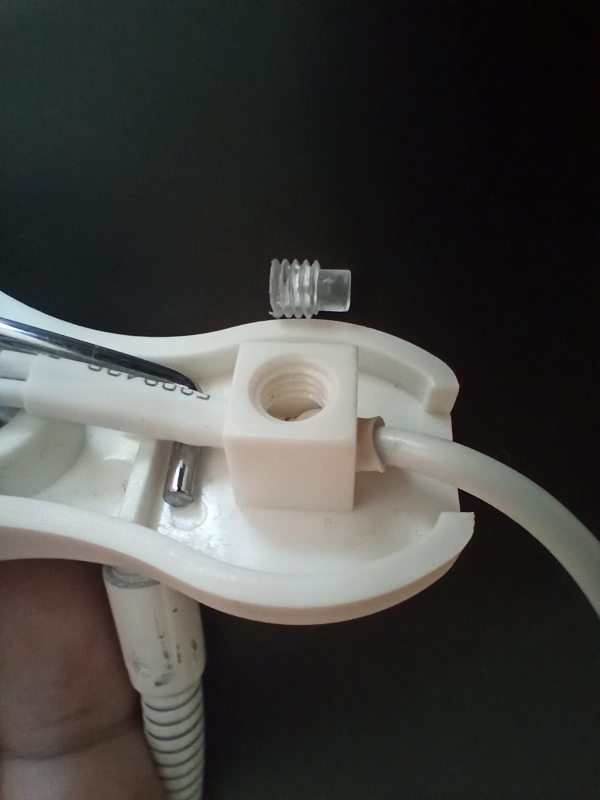

Vặn thân đèn vô cái ren M8. Nếu ren M8 hơi chật, bạn có thể nới rộng ra một chút bằng vít M8 hoặc dụng cụ taro ren.

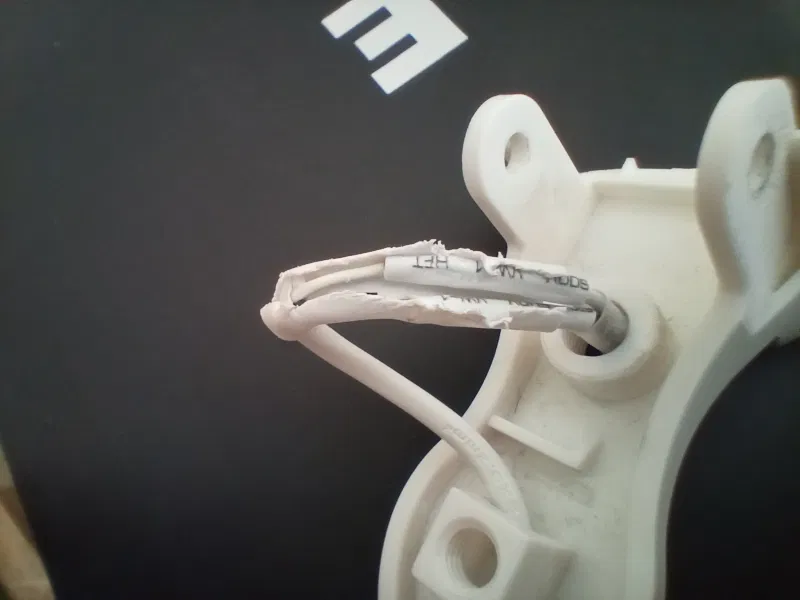

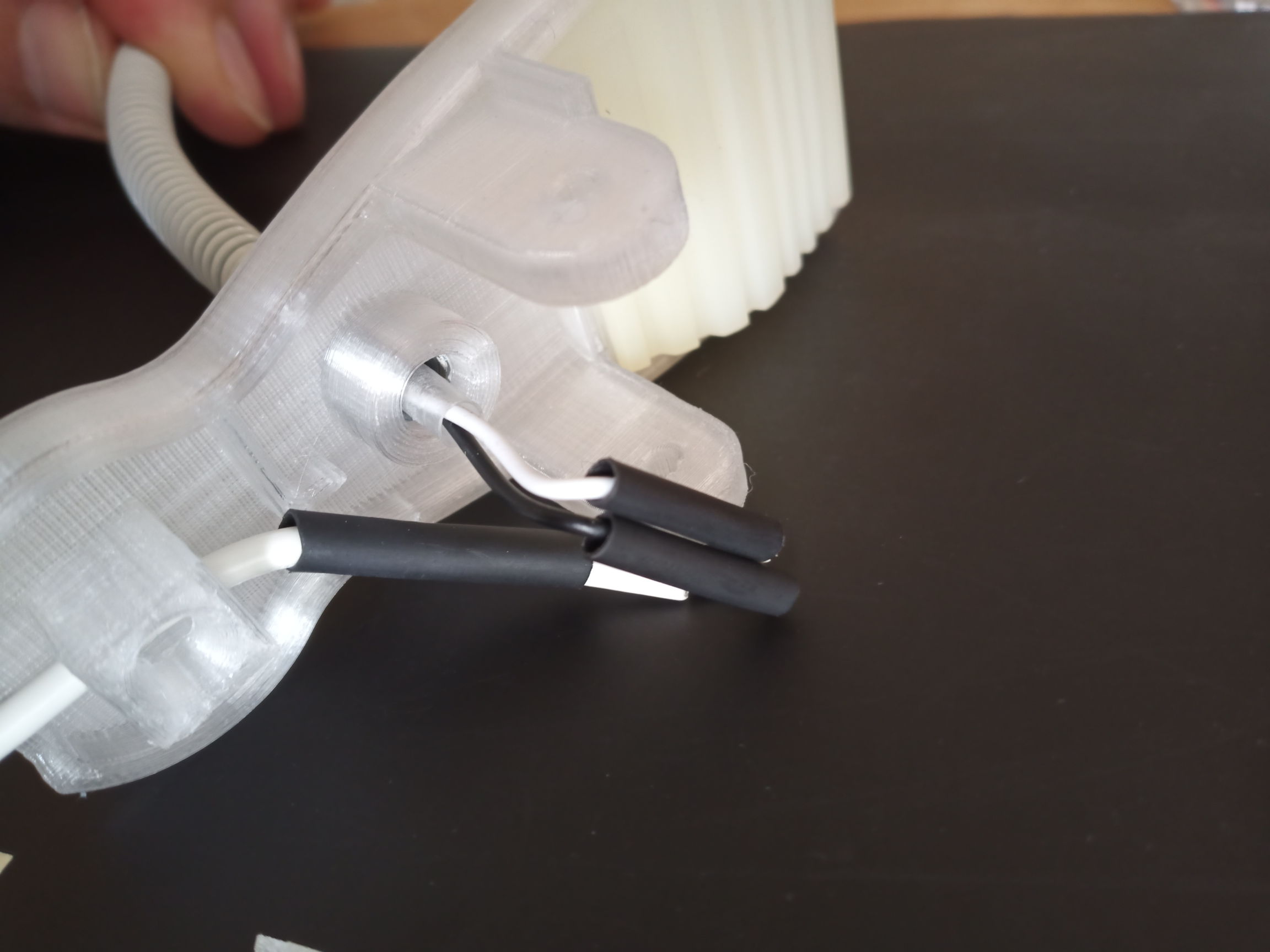

Hàn dây cáp rồi lấy ống co nhiệt bọc lại chỗ mối hàn.

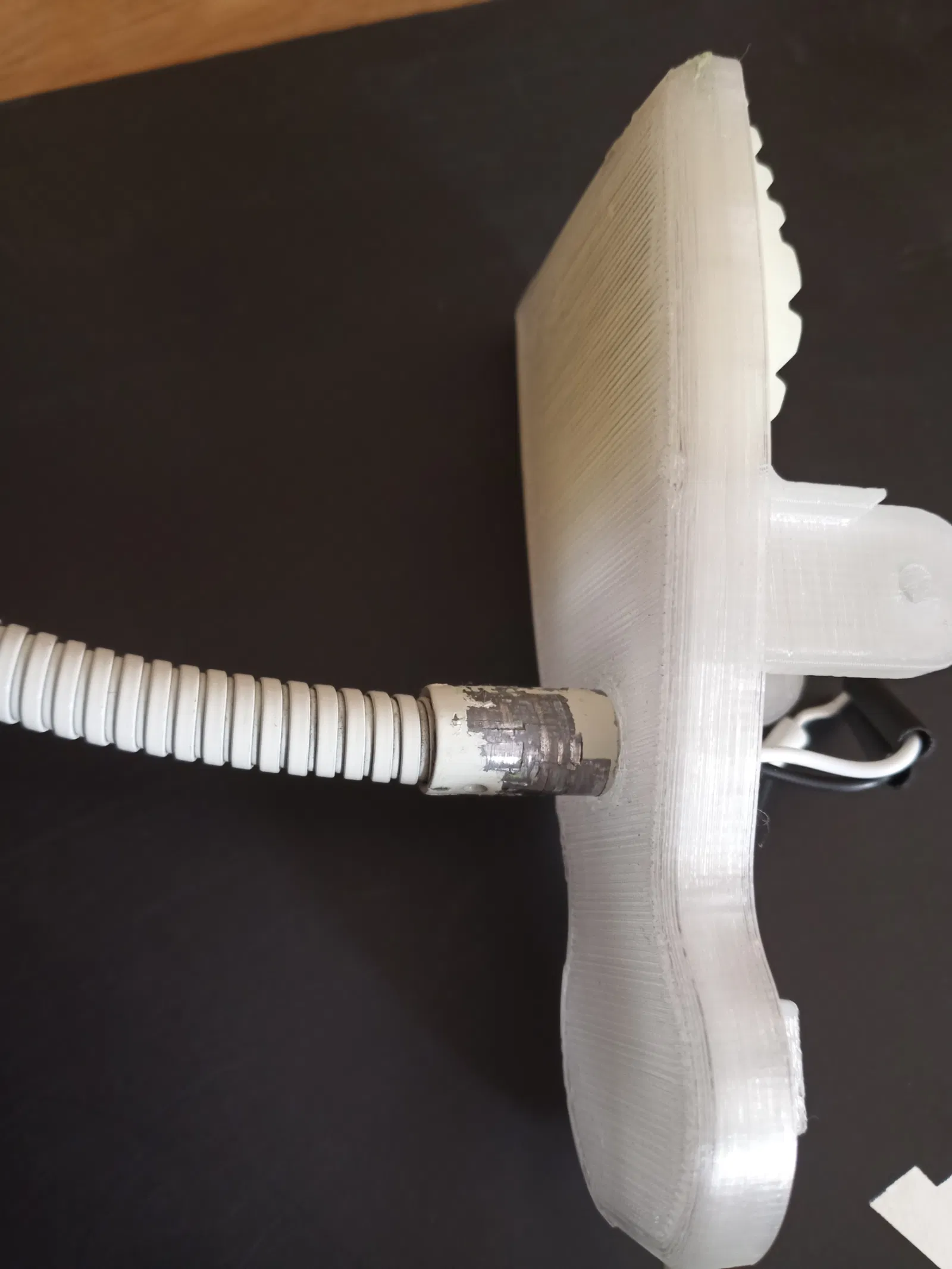

Dùng con vít M6 zin để cố định dây cáp vô chỗ kẹp chống giãn dây. Xong rồi đó, đơn giản ha.

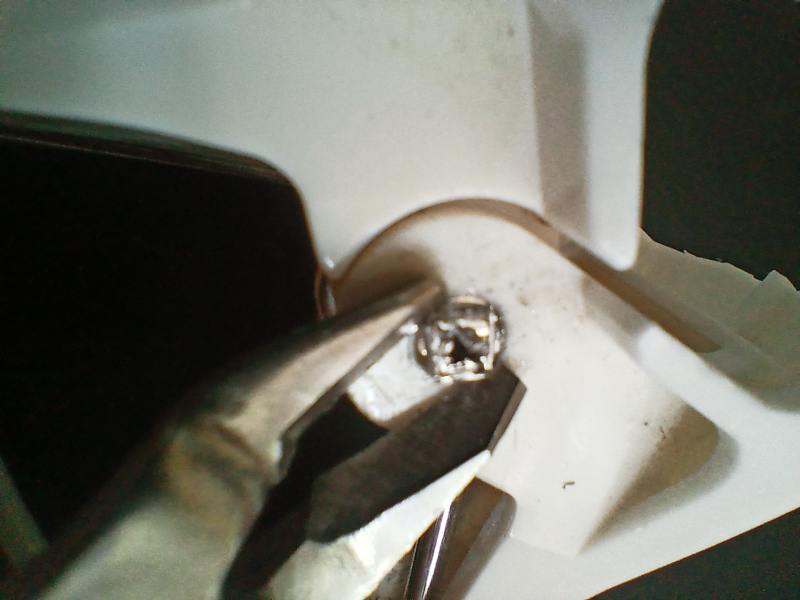

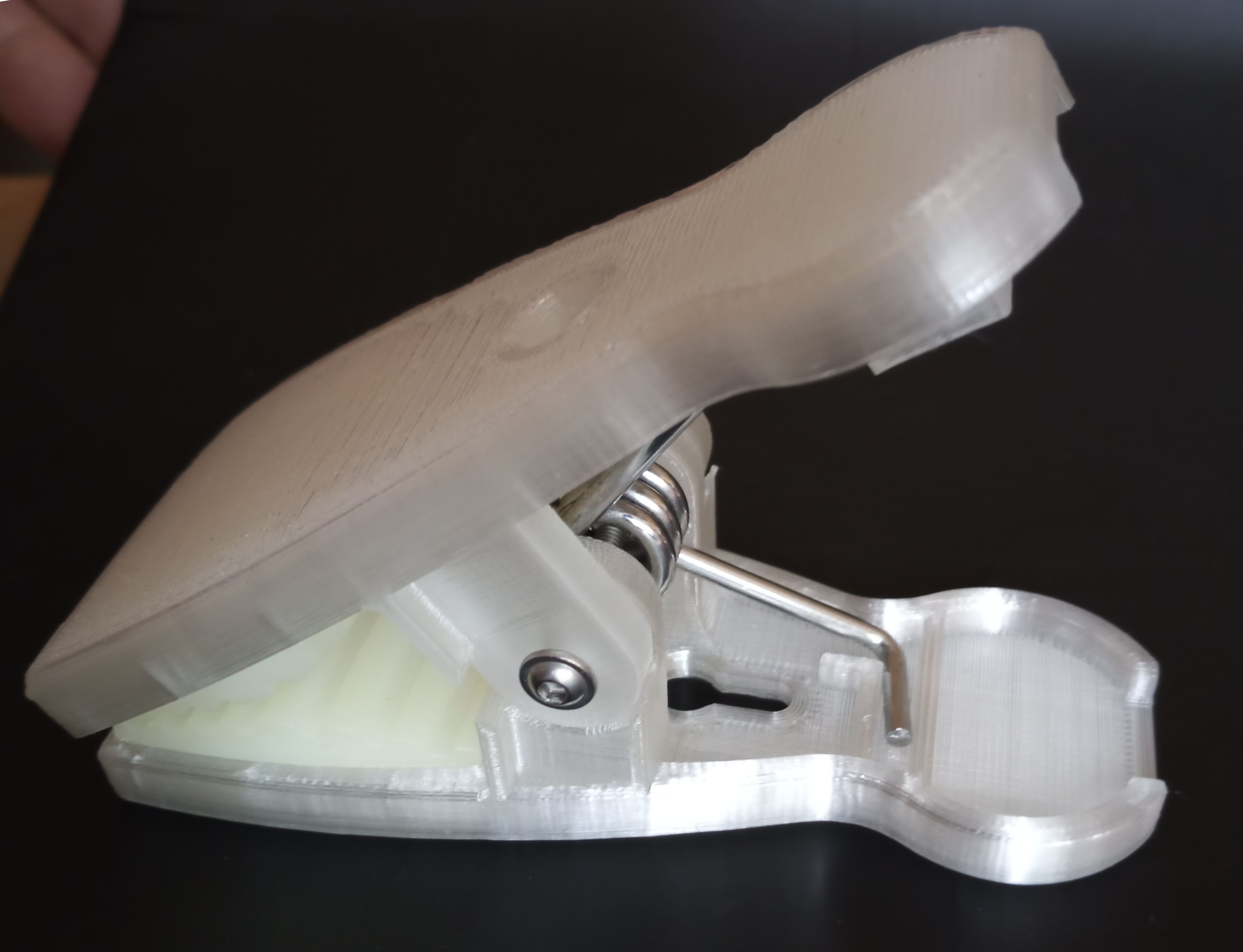

Để xoay, mình dùng con vít đầu phẳng M3 x 40 mm, nó dài hơn 3 mm. Mình đã cắt ngắn con vít đi 3 mm. Để giữ con vít, mình dùng con đai ốc tự khóa M3.

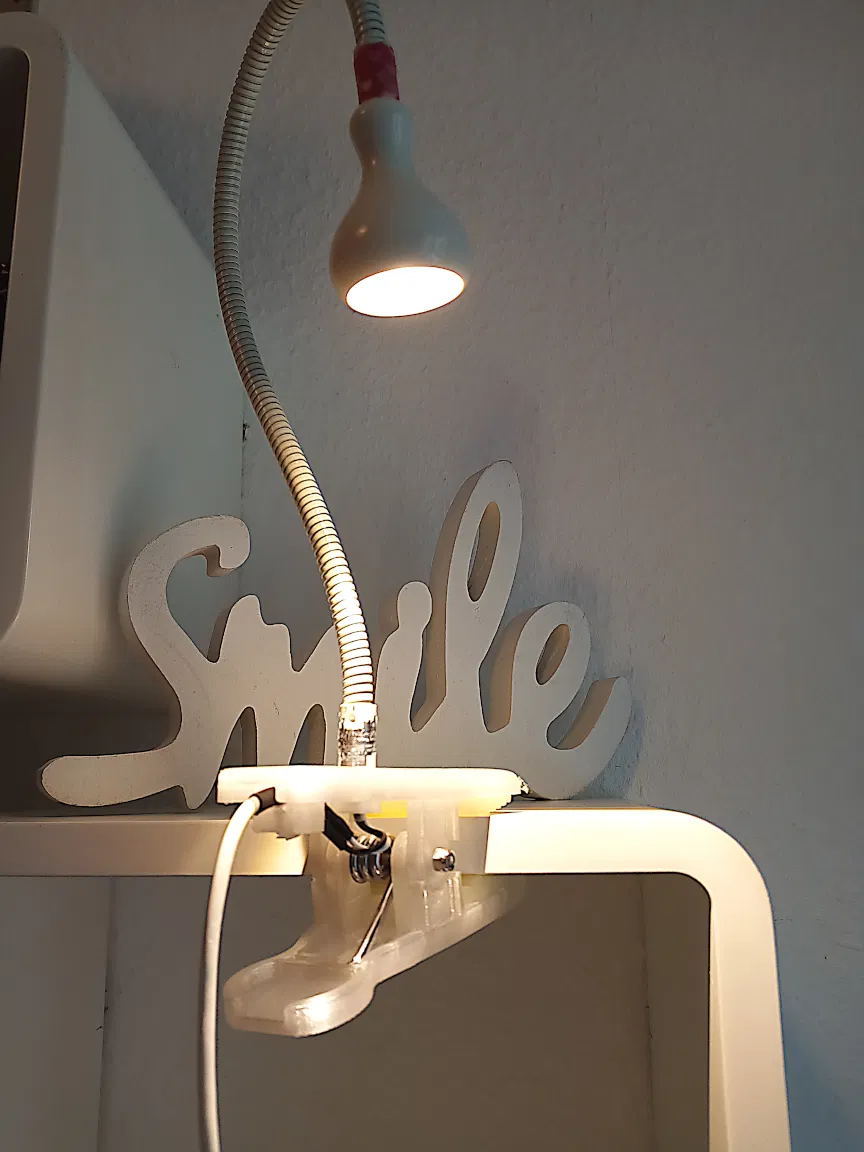

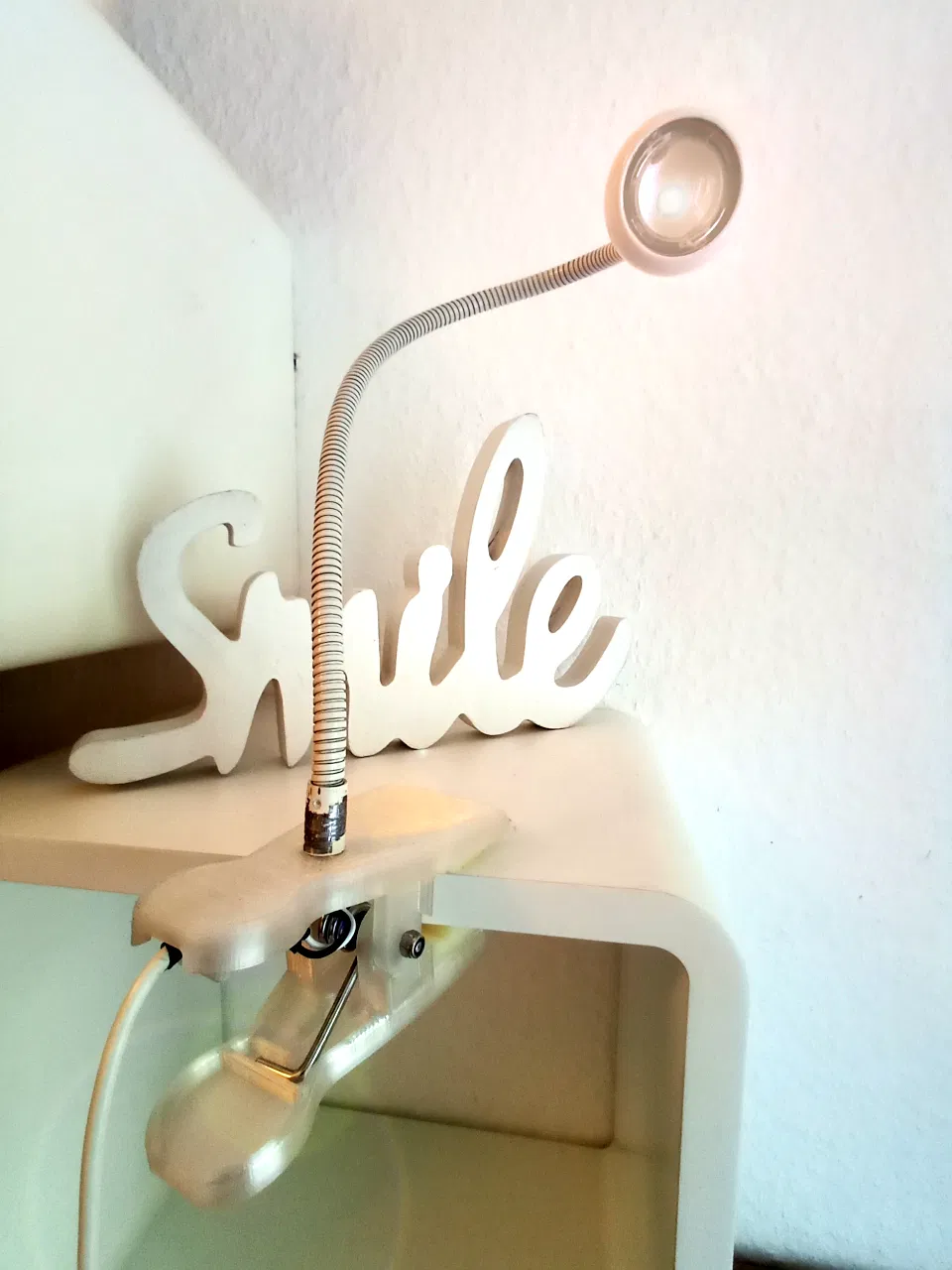

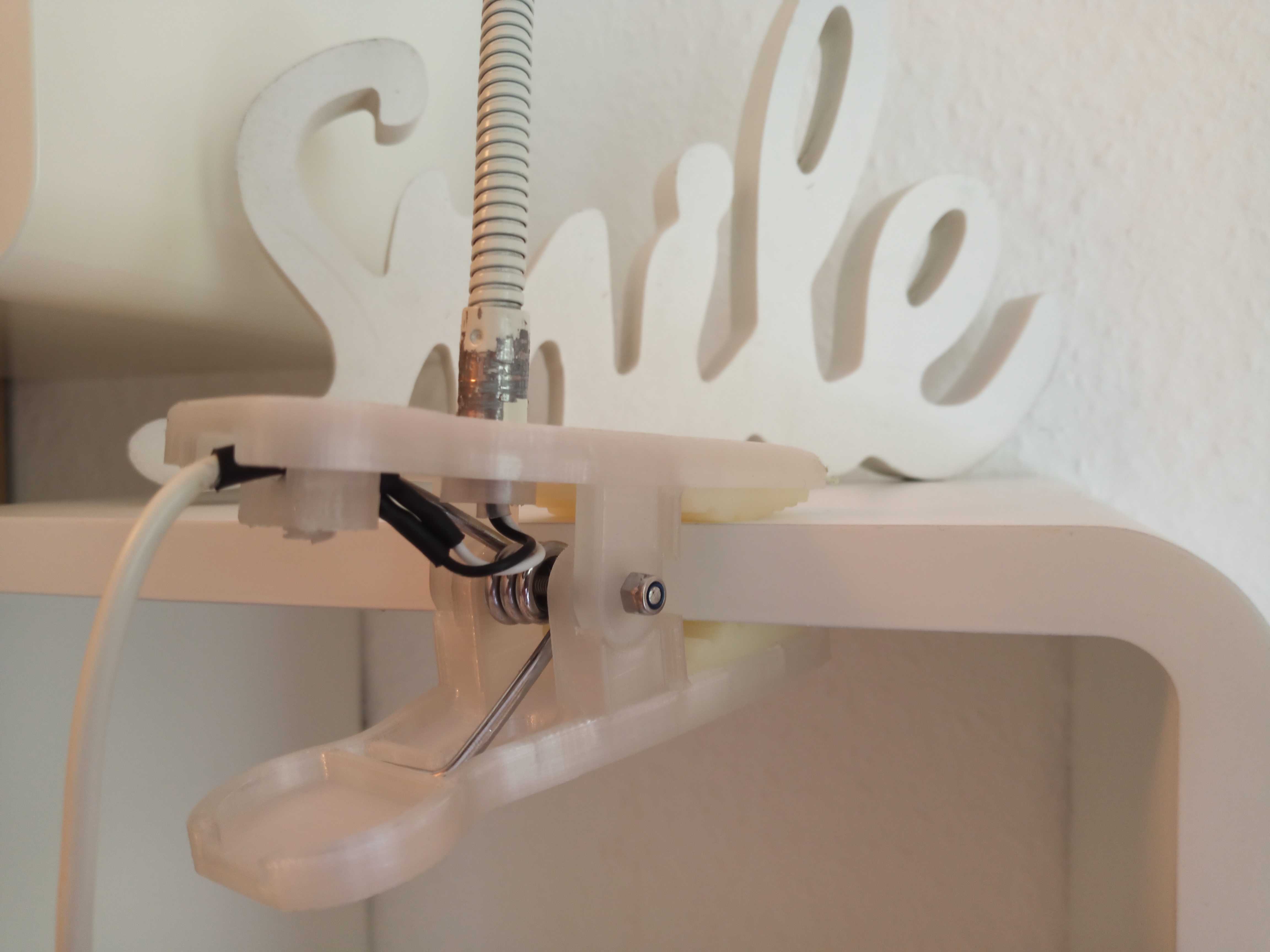

Cái kẹp của mình xài ngon lành được 2 năm rồi. Chúc mọi người sửa đèn Ikea vui vẻ.

Cập nhật

2023 11 tháng 10

V2 Bản phát hành đầu tiên

2023 12 tháng 10

Cập nhật mô tả dự án

2023 13 tháng 10

Thêm thông tin tương thích với các mẫu Ikea.

2024 12 tháng 7

Thêm ren cắm thân đèn M8 và tăng ren kẹp cáp M6 cho MainBody-V3.
