Băng đạn cong MP5 Airsoft (dùng cho Mosquito)

GIỚI THIỆU

Tui hổng có tìm được cái băng đạn cong (mà miễn phí) cho MP5 xài với Mosquito nên tui tự làm cái của riêng mình. Cứ tự nhiên xài thử nha, có gì trục trặc thì cứ la làng.

Có file STEP rồi nha.

Mô hình này dựa trên hai mô hình có sẵn:

• Hình dáng kênh đạn BB dựa trên mô hình “AR15 airsoft magazine (midcap)" của Igniz (link thingiverse)
• Hình dáng bên ngoài dựa trên mô hình “MP5 mag Cyma” của Konstav (link cults3d)

DANH SÁCH VẬT TƯ

Phần in 3D:

• 1x nửa băng đạn trái
• 1x nửa băng đạn phải
• 1x cái giữ BB
• 1x cái giữ lò xo
• 1x Piston đẩy BB midcap đa năng in 3D (mô hình của Igniz) - Tải trên thingiverse

Phần không in 3D:

• 1x lò xo bút (⅓ hoặc ½ là đủ)
• 1x lò xo đẩy BB dài 600-650mm (lấy từ băng đạn M4 airsoft dự phòng)

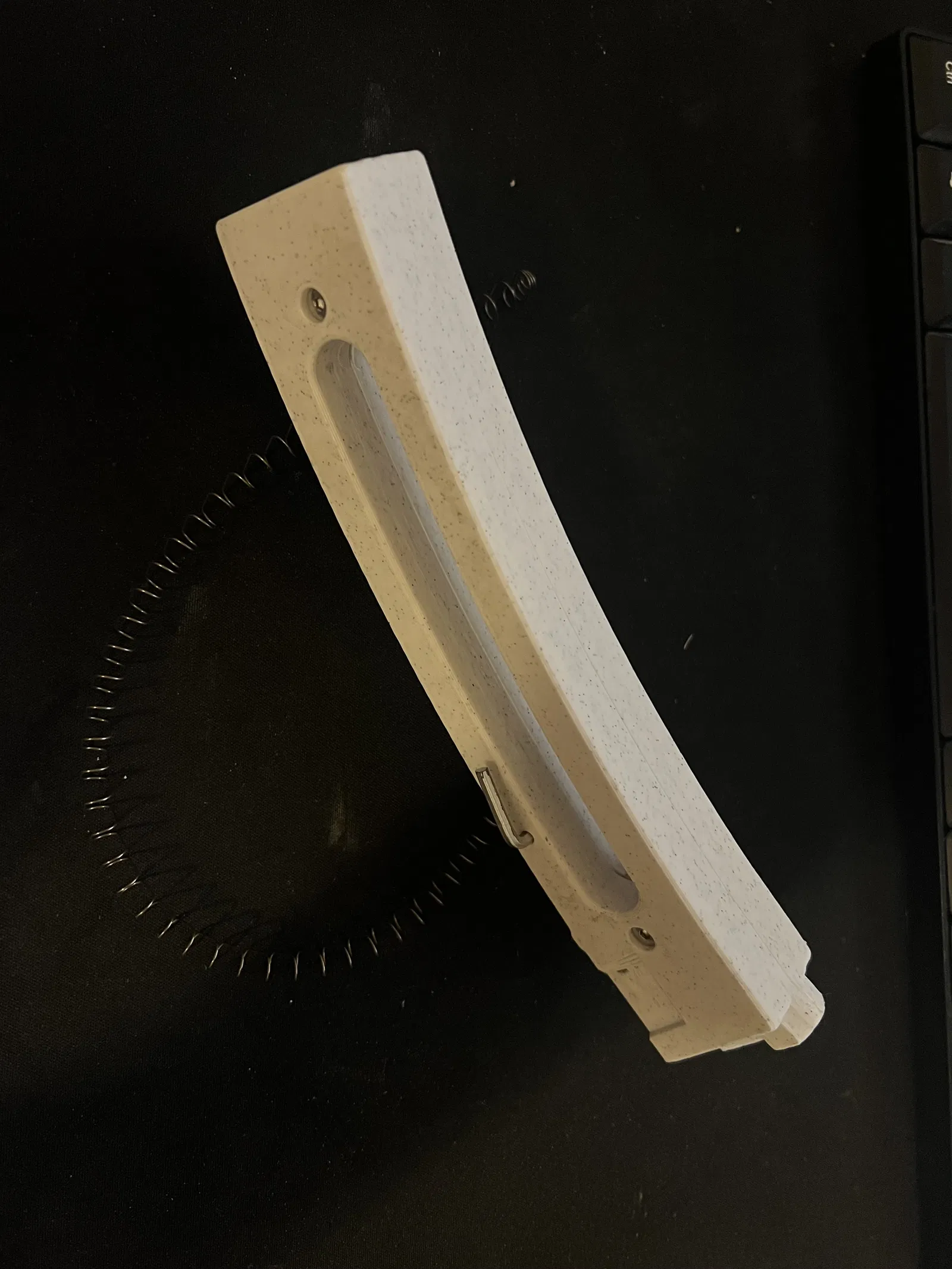

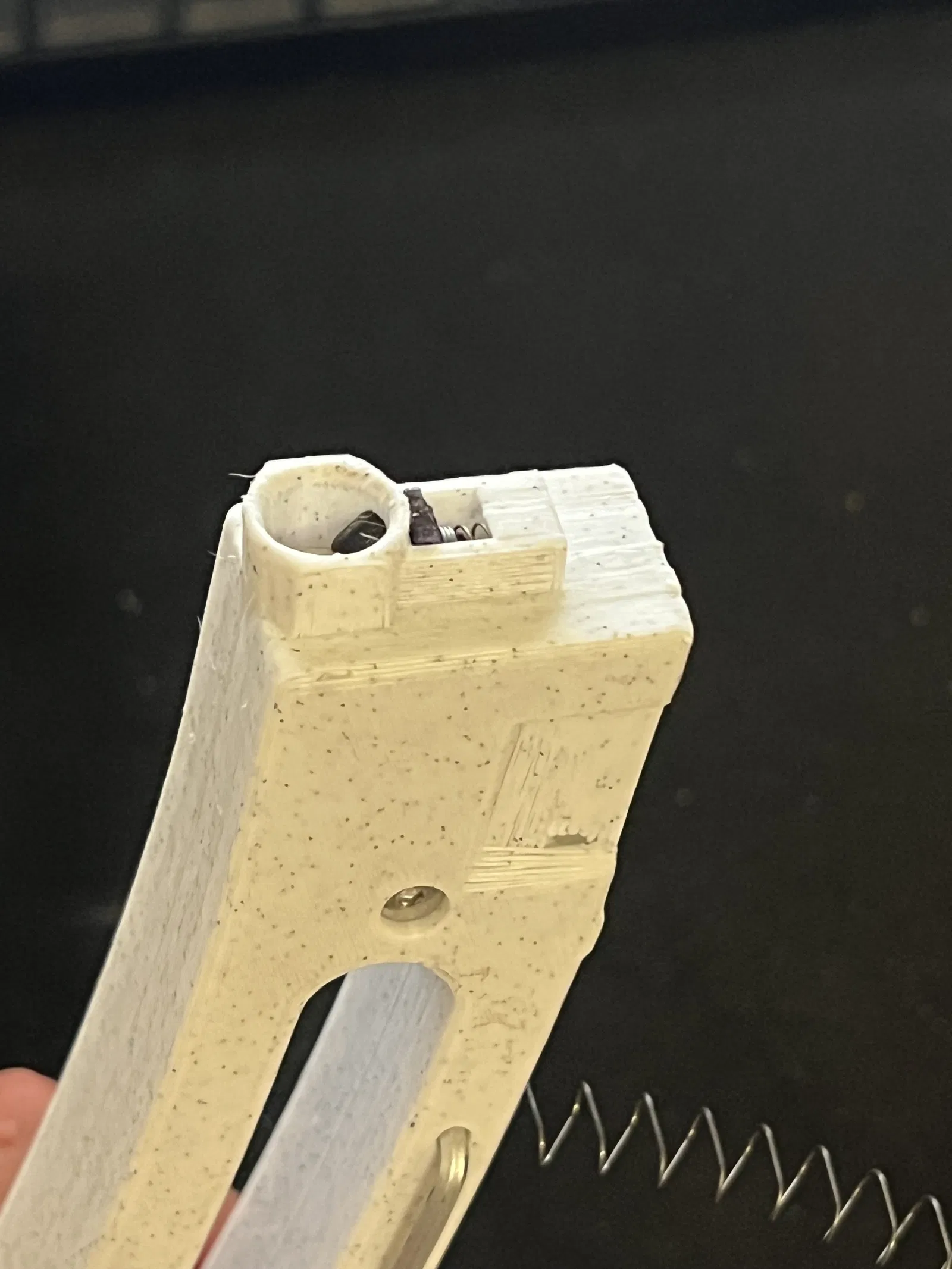

  • v1 (mô hình rỗng) thực ra cần lò xo dài 300-320mm, vậy là bạn có thể làm được 2 băng đạn MP5 từ 1 lò xo M4 - hoặc để phần thừa ló ra ngoài khi thử nghiệm - xem hình
• 2x ốc M3 ~20mm
• 2x đai ốc M3
• 1x ốc hoặc chốt M3 hoặc M4 để giữ cái phần giữ lò xo

IN ẤN NỬA BĂNG ĐẠN

SUPPORTS

Thêm support ở 2 chỗ: Lưu ý: KHÔNG thêm support ở lỗ M3, chúng được thiết kế dày 1 lớp để bạn có thể dùng ốc M3 đẩy ra dễ dàng

LAYER HEIGHT

Rất quan trọng phải cài đặt đúng! Nếu không, hình dạng thiết kế sẽ bị biến dạng khi in và BB của bạn sẽ bị kẹt (băng đạn sẽ không nạp đạn tốt).

Đầu phun 0.4mm:

Cứ thử nghiệm với độ cao lớp in theo ý bạn, nhưng tự chịu trách nhiệm nha.

IN ẤN PHẦN GIỮ BB VÀ LÒ XO

Không có chỉ dẫn cụ thể ở đây, chỉ cần thêm support ở những chỗ hợp lý.

CHI TIẾT IN CHUNG

• 2 đường viền là đủ
• Độ rộng đùn nhựa 0.5 mm (mặc định trong PrusaSlicer?)
• Các lớp trên/dưới - 0.5mm, 2 lớp là đủ
• Tôi in bằng PLA thường, cứ tự nhiên thử các loại polymer khác

LẮP RÁP

1. Kiểm tra xem lò xo bút có vừa với bộ phận giữ BB không. Nếu không thì chỉnh cho vừa.
2. Cắt một đoạn lò xo bút - 15mm là đủ dùng.
3. Lấy 2 nửa băng đạn ra và đẩy các lỗ M3 cho thông - bạn có thể dùng ốc M3 để làm việc này.
4. Lắp cẩn thận lò xo bút và hai nửa băng đạn lại với nhau.
5. Siết chặt bằng ốc/đai ốc M3.
6. Gắn lò xo BB vào piston đẩy BB và luồn nó qua lỗ.
7. Gắn bộ phận giữ lò xo BB và cố định nó vào băng đạn bằng con ốc thứ 3.
8. Xong rồi đó.

CÁC LỖI ĐÃ BIẾT

Bộ phận giữ lò xo BB hơi khó nhằn và có thể bị kẹt bên trong kênh băng đạn. Tui đang làm bản V2.

Tui sẽ bổ sung file .3MF hoàn chỉnh để bạn không phải mày mò với cài đặt.

Hình ảnh quảng cáo đẹp hơn.
