Mô tả

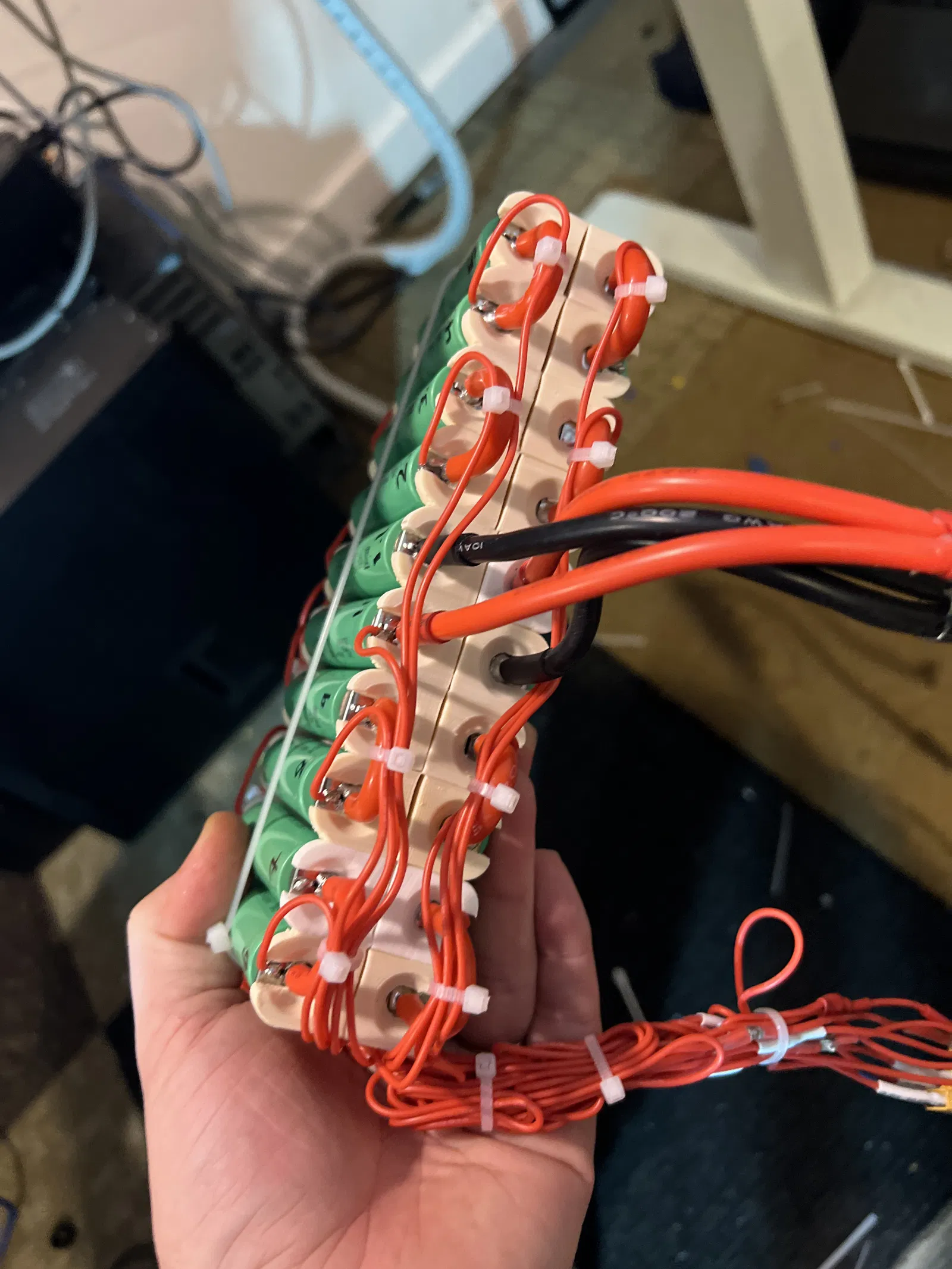

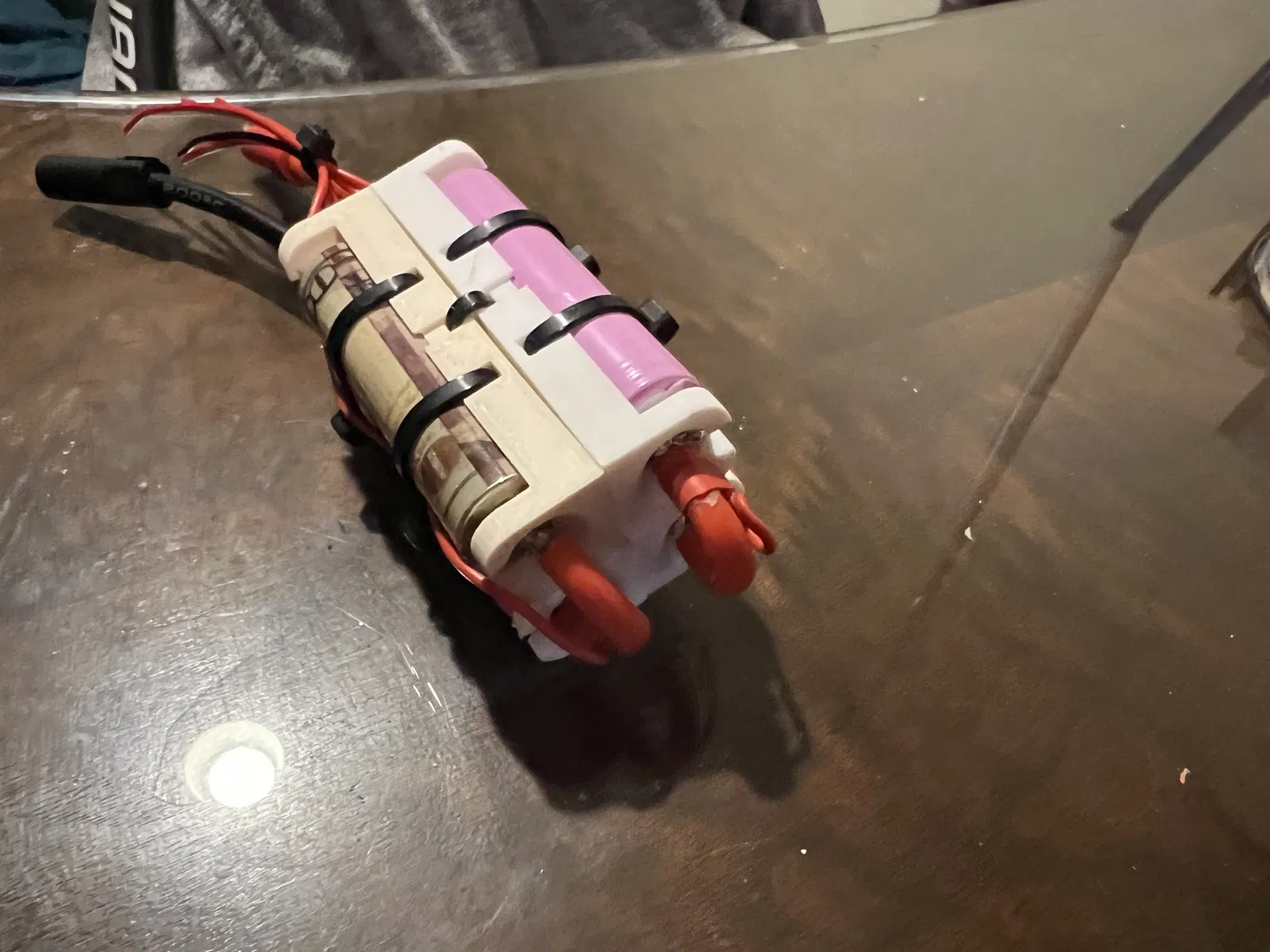

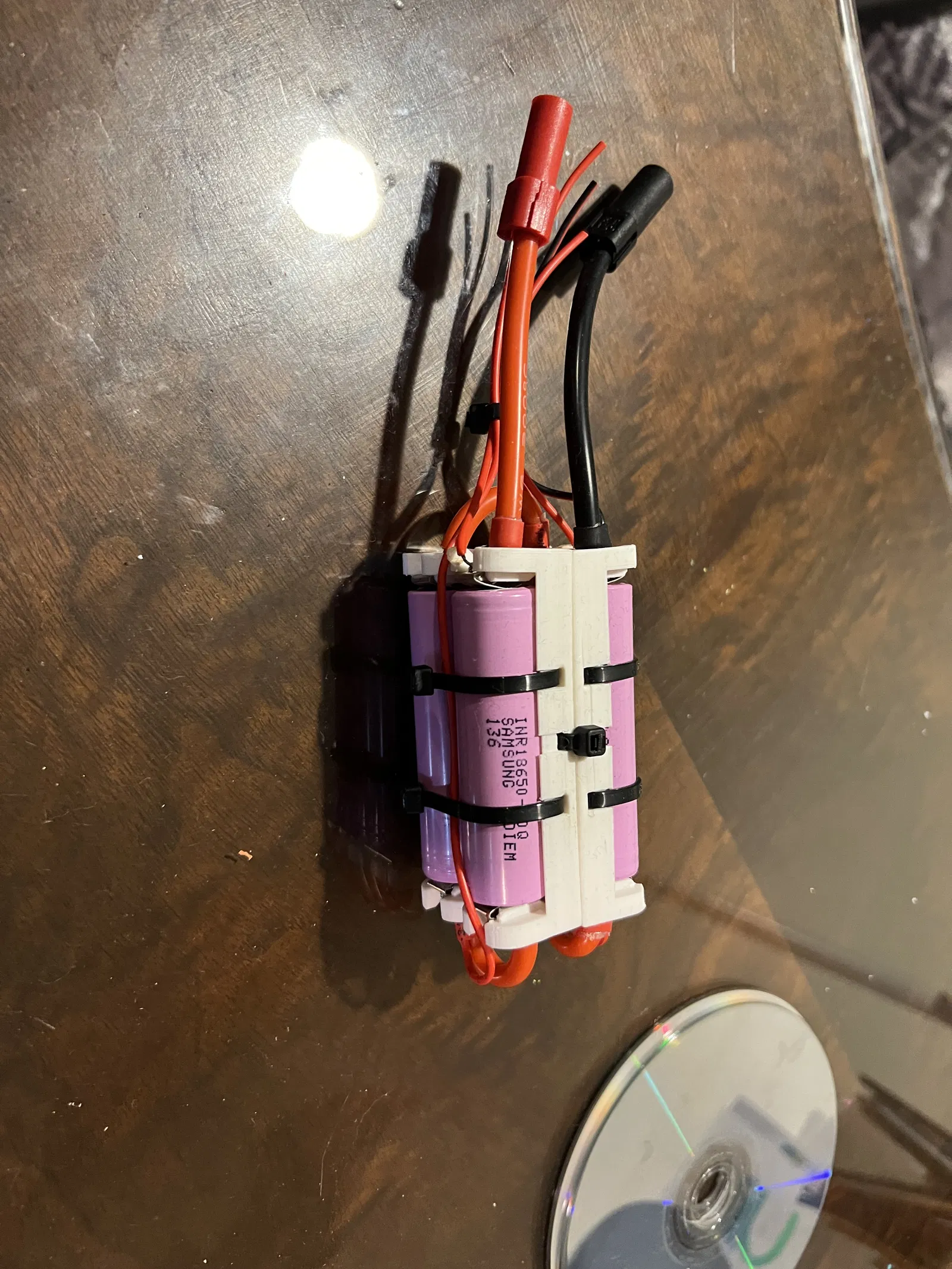

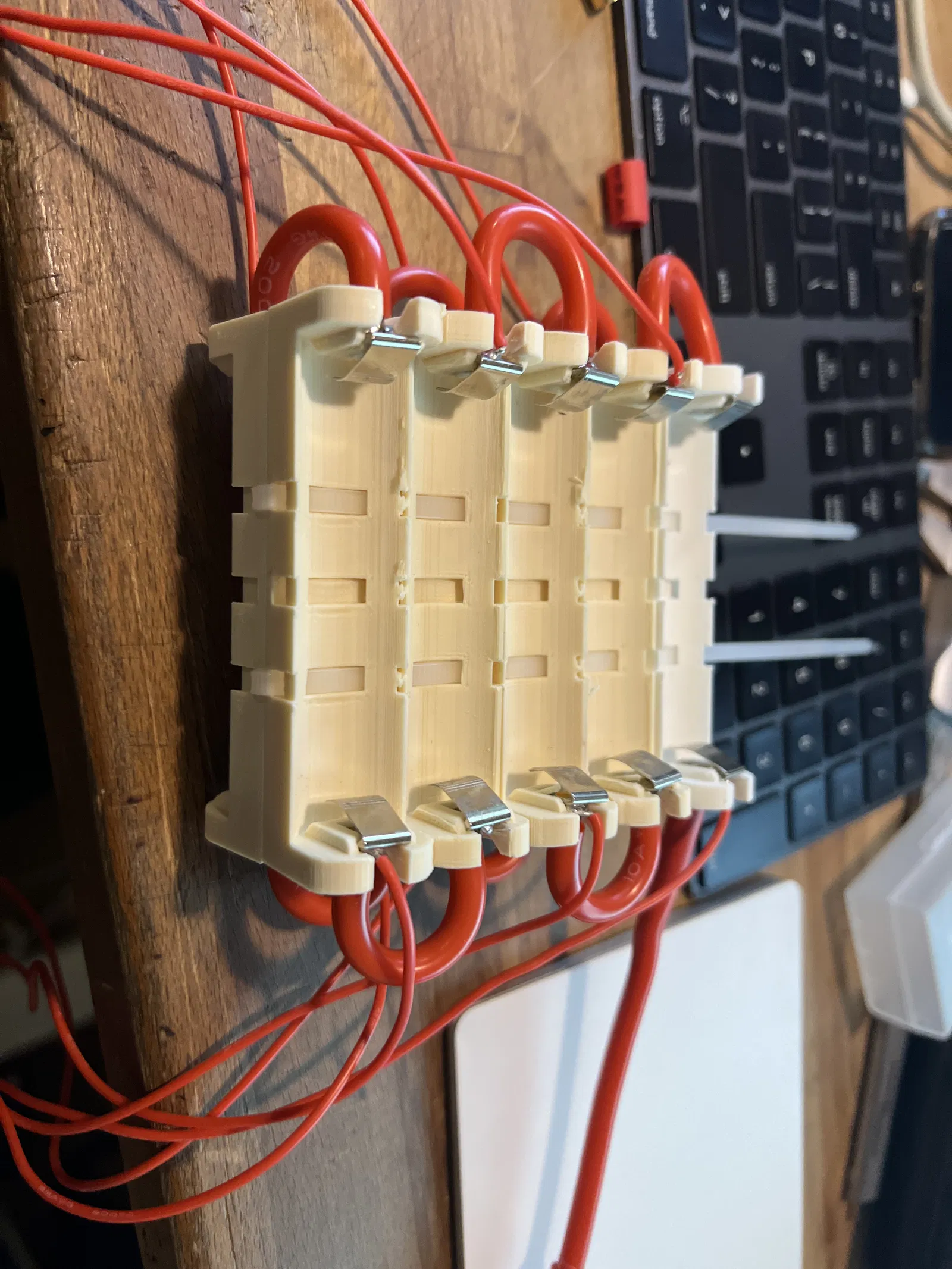

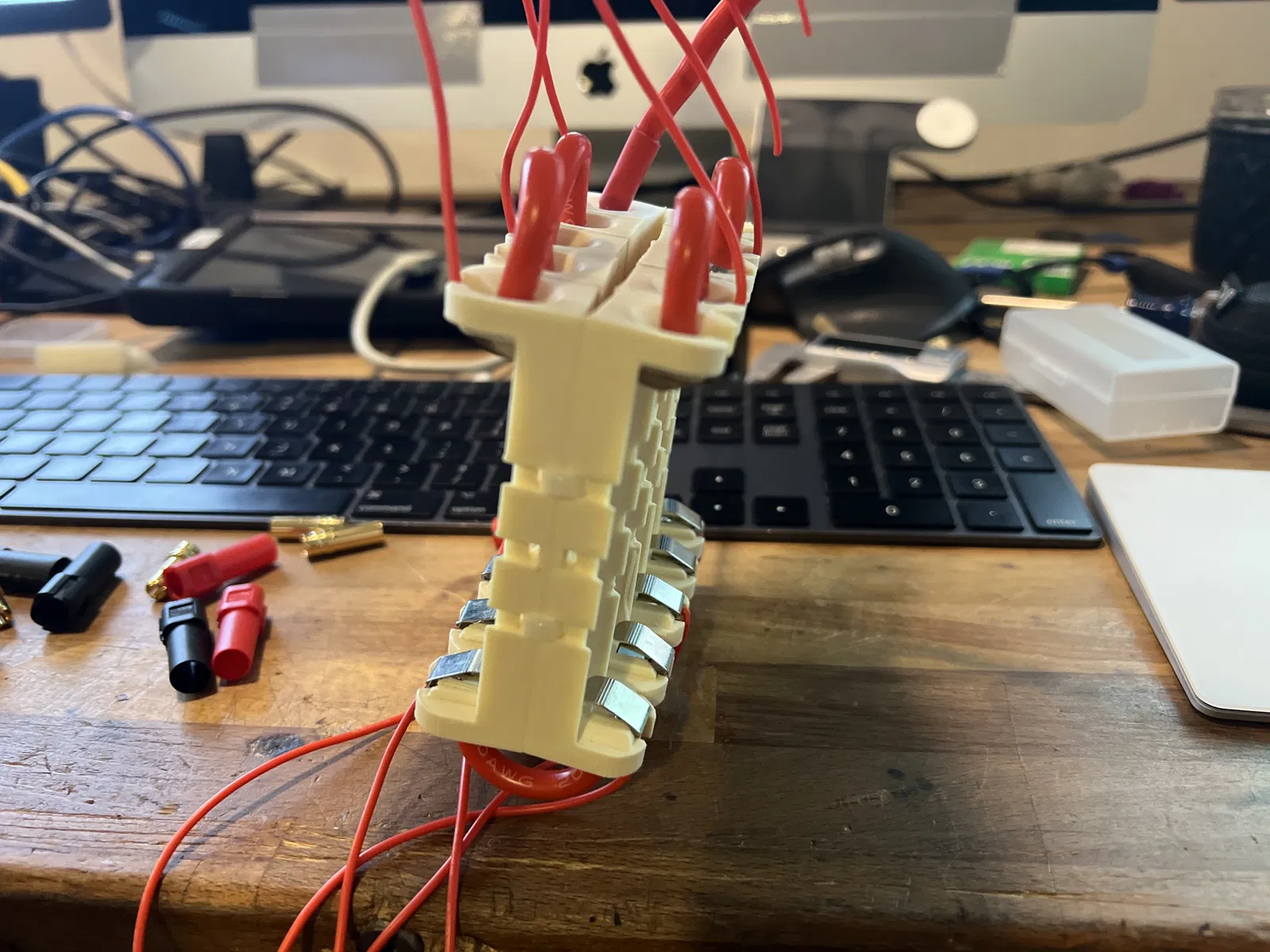

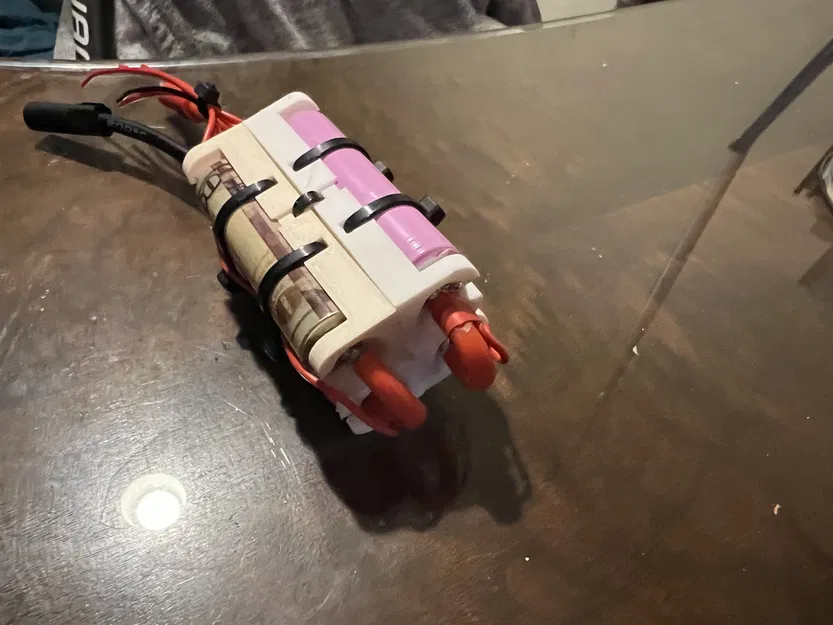

Đây là một đế pin 18650 mà tôi đã thiết kế để sử dụng trong các bộ pin đa cell. Nó được thiết kế đặc biệt cho ván trượt điện của tôi, nhưng tôi đã sử dụng chúng cho nhiều dự án khác nhau. Đây là liên kết đến các lò xo cụ thể mà nó được thiết kế cho: LINK. Bạn cần hàn dây vào các tiếp điểm trước khi lắp chúng vào đế pin, nếu không bạn có nguy cơ làm chảy đế pin không thể sửa chữa được. Tuy nhiên, tôi đã hàn thành công dây 22 gauge vào chúng khi lắp trong đế, bạn chỉ cần cẩn thận. Có các lỗ ở dưới đáy để có thể buộc chặt bộ pin với nhau bằng dây rút. Vui lòng xem ảnh để tham khảo các phương pháp tốt nhất mà tôi đã tìm thấy để lắp ráp bộ pin. Bạn có thể muốn sử dụng giấy fish paper giữa các pin và/hoặc ống co nhiệt cho toàn bộ bộ pin.

Phiên bản 8 là phiên bản mới nhất, nhưng tôi cũng đã bao gồm các bản sửa đổi trước đó cũng như tệp Fusion 360.

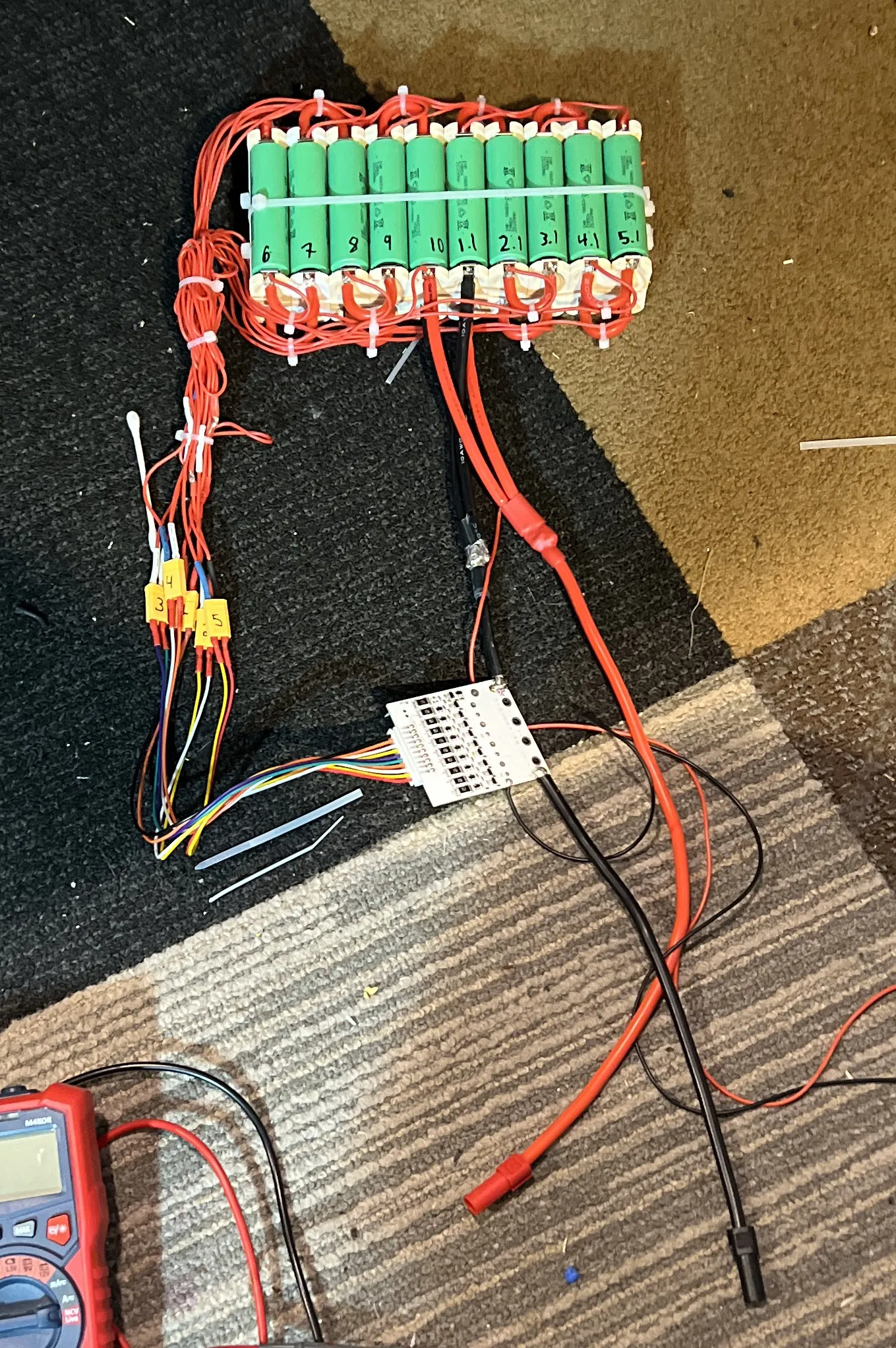

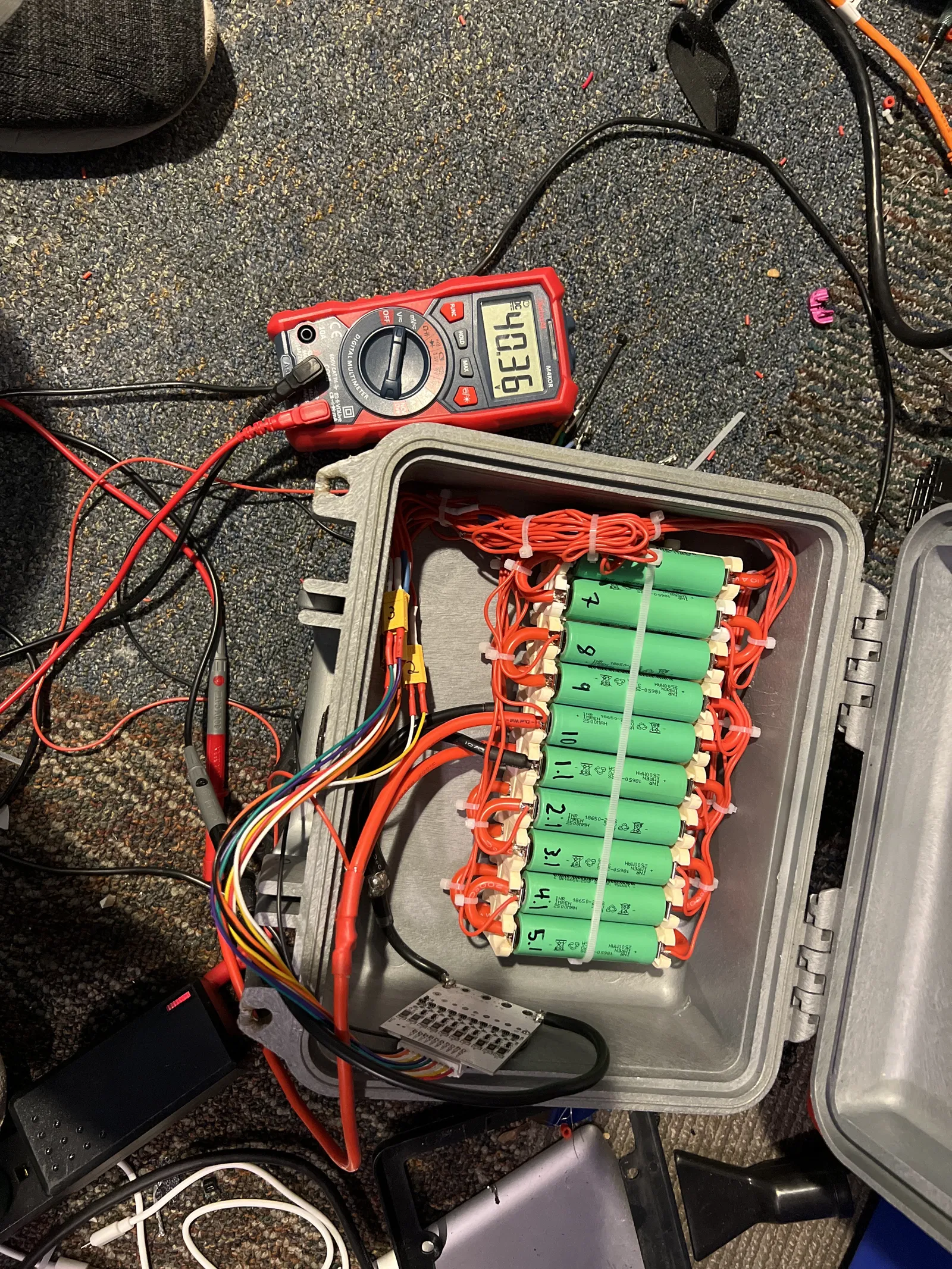

Sử dụng có rủi ro của riêng bạn. Những thứ này chưa được thử nghiệm rộng rãi. Tôi đã sử dụng 20 chiếc trong số chúng trong bộ pin 10s2p 18650 cho ván trượt điện của tôi và không gặp vấn đề gì sau khoảng 50 dặm di chuyển và 2 lần sạc - vì vậy hãy xem đó là thông tin tham khảo.

Cài đặt in tôi đã sử dụng

100% infill

ABS hoặc PETG (Tôi đã nhờ một người bạn in một số cái của tôi bằng ABS, tôi đã tự in của mình bằng PETG)

Hỗ trợ bật, cái này chỉ nên dùng cho các lỗ dây rút

độ cao lớp 0.12mm

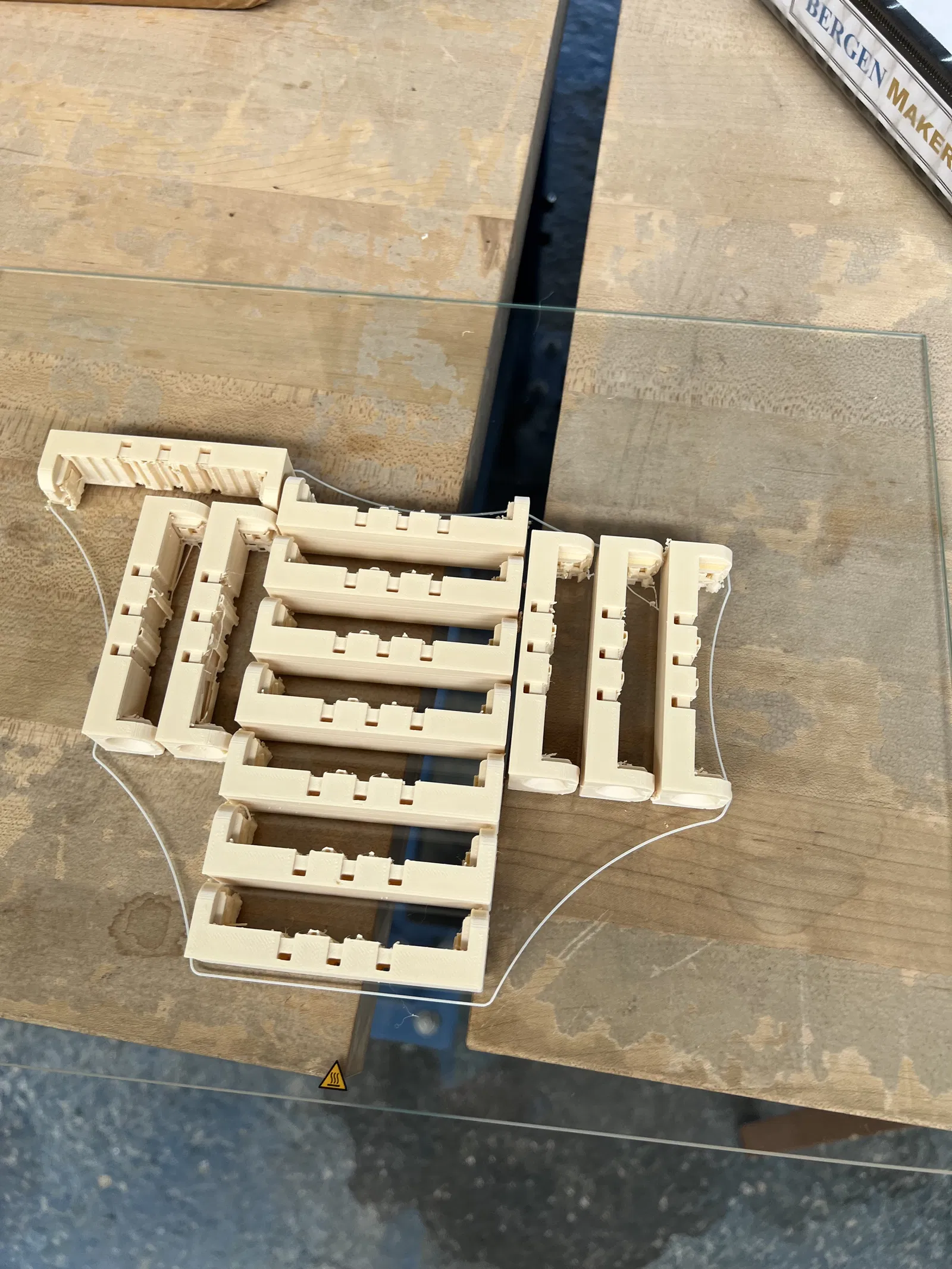

Một trong những bức ảnh cho thấy hướng in không chính xác. Chúng nên được đặt phẳng trên bàn in, với các lỗ vít tiếp xúc với bàn in.
