Kẹp T cho Thanh Ray Thùng Xe Toyota Tacoma

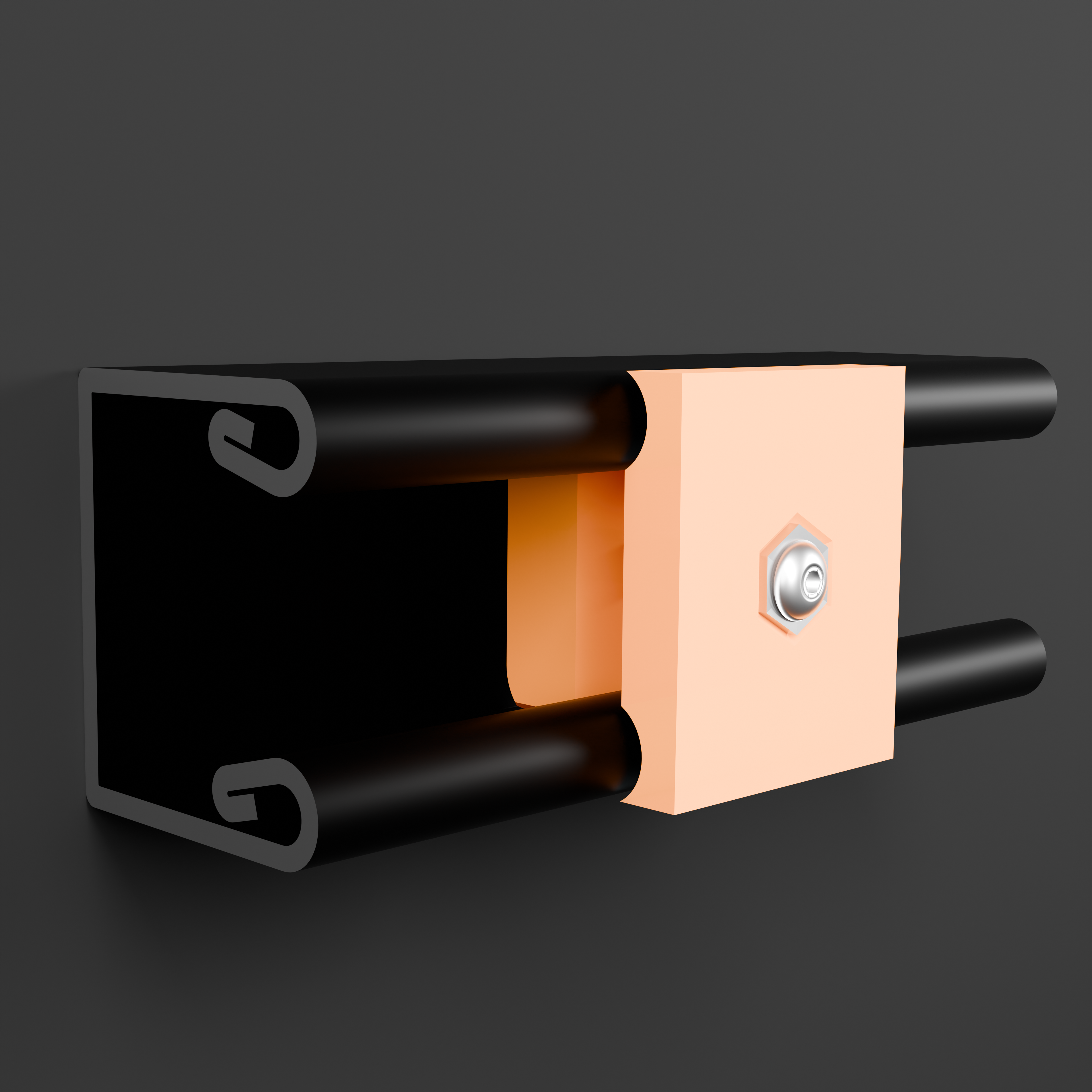

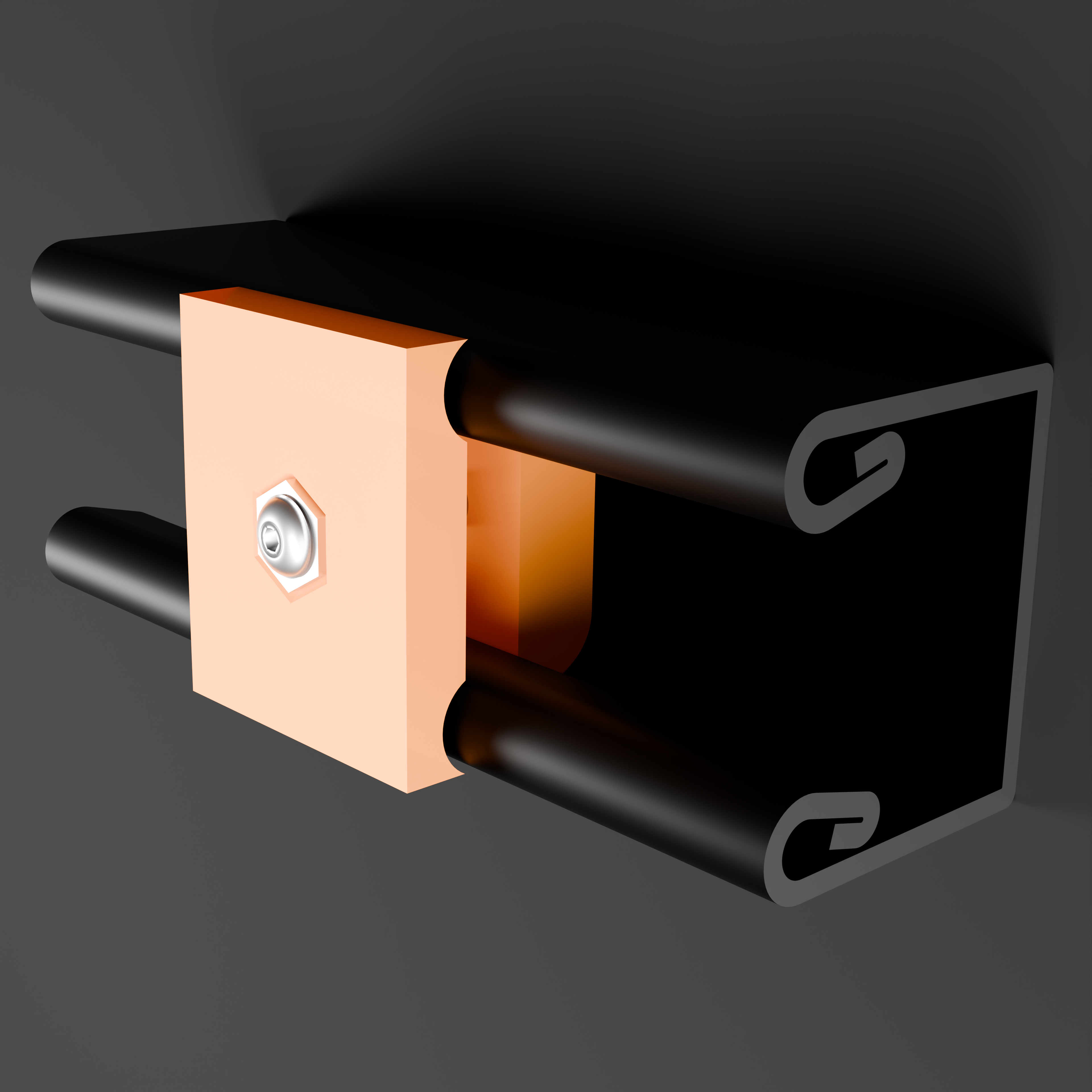

Mô hình này được phát triển với mục đích tạo ra một hệ thống module có thể dùng để gắn đồ lên thanh ray thùng xe của Toyota Tacoma thế hệ thứ 3.

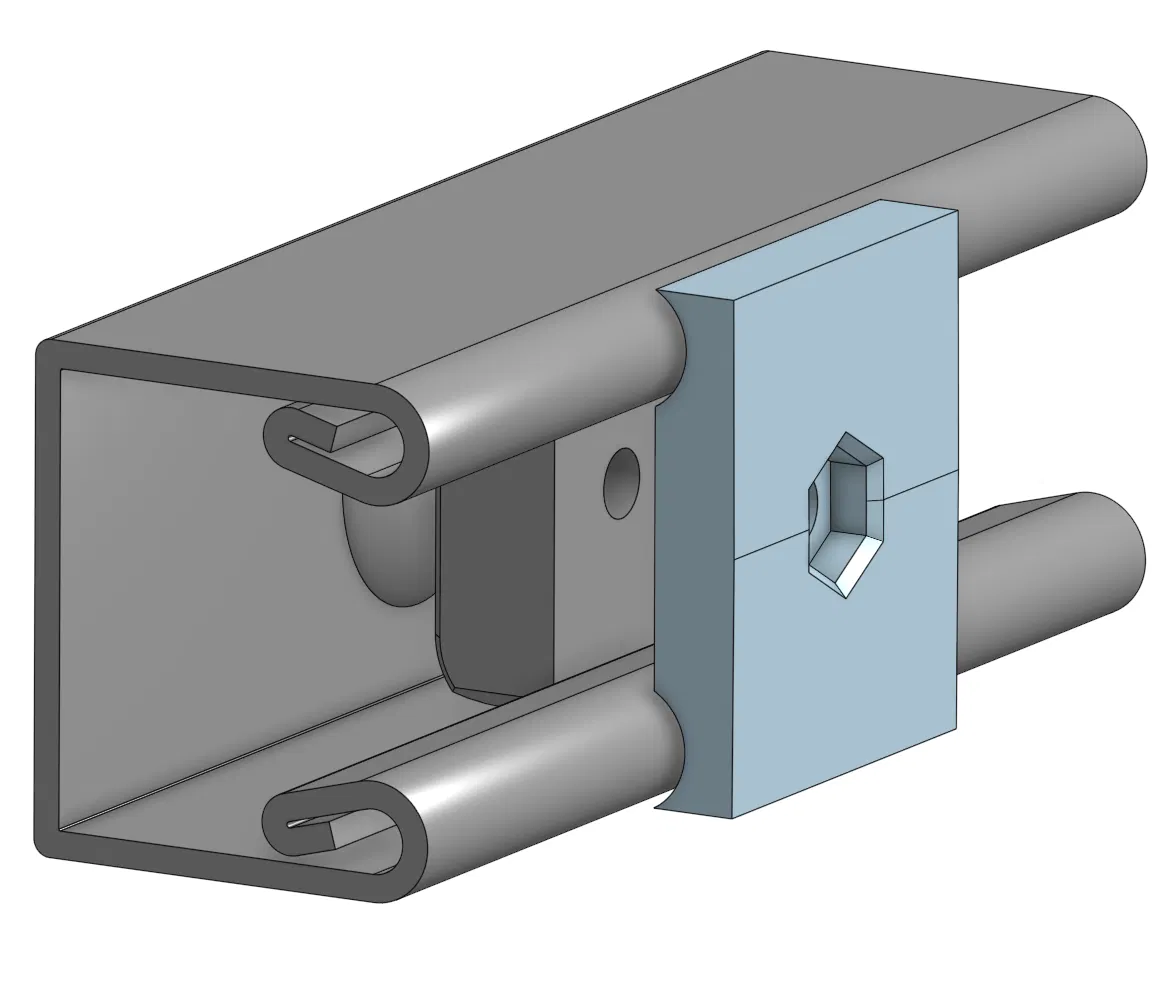

Được phát triển cùng với LineArcLine, hệ thống này có một bộ T-clip sử dụng ốc và đai ốc M4 để gắn chặt vào thanh ray.

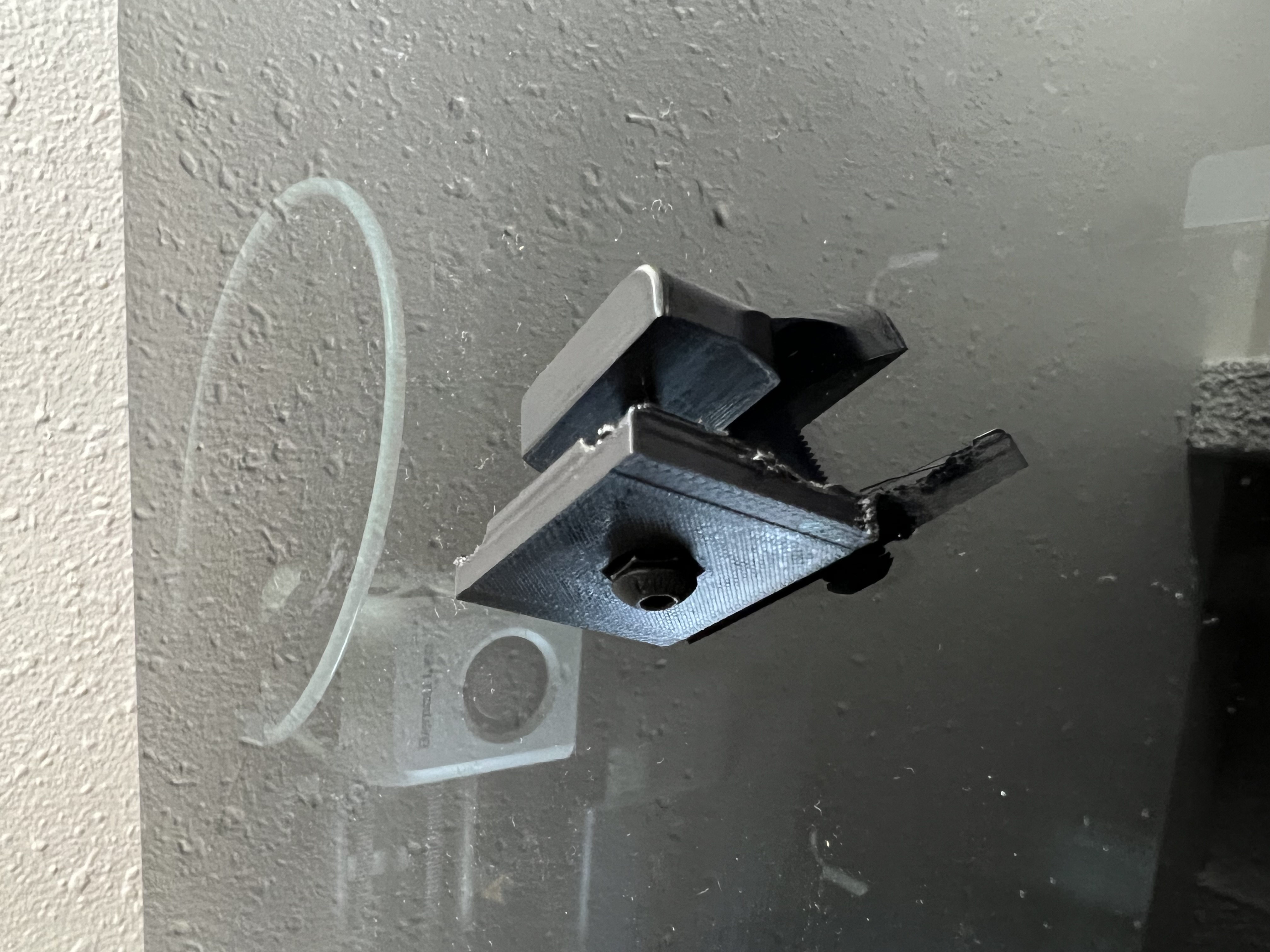

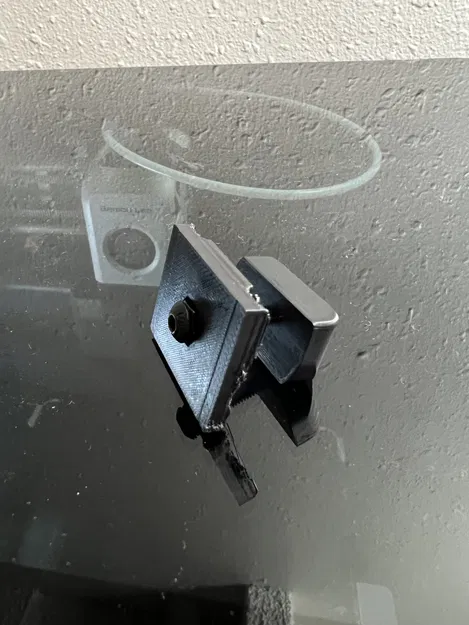

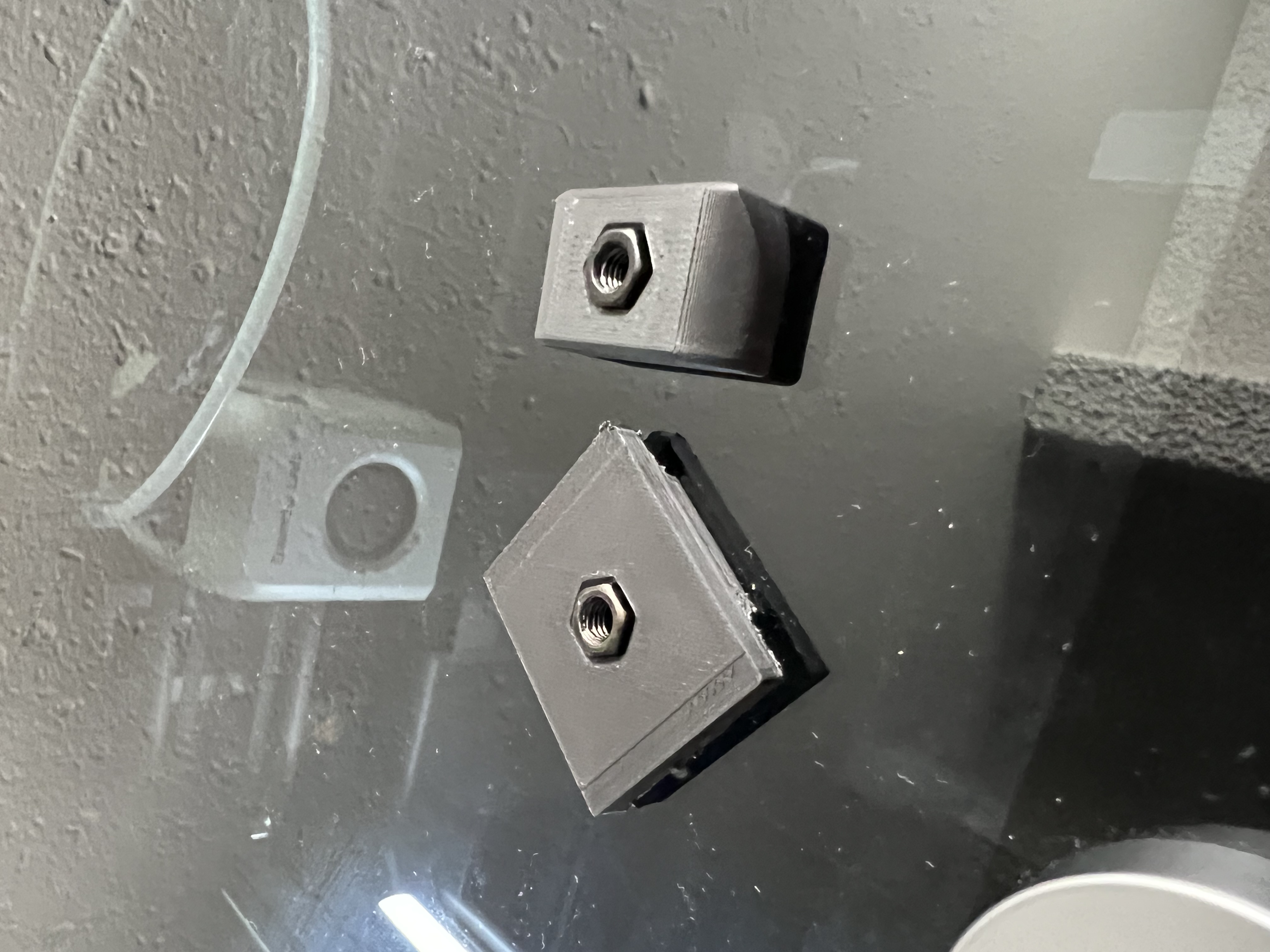

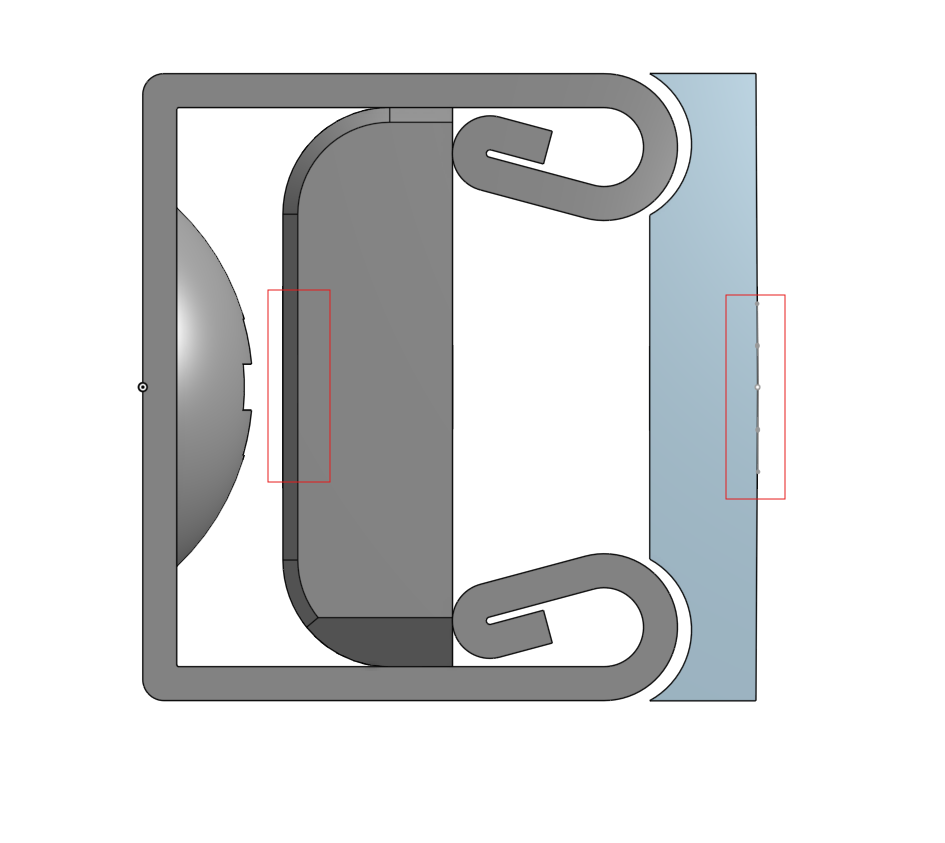

Mô hình này được thiết kế để hoạt động với đai ốc và bu lông M4 tiêu chuẩn, đặc biệt là bu lông m4x25mm. Để sử dụng mô hình hiệu quả, hãy chèn một đai ốc M4 vào mỗi khe. Sau đó, định hướng T-clip sao cho các đai ốc sẽ kéo về phía nhau khi siết chặt, như thể hiện trong hình ảnh này:

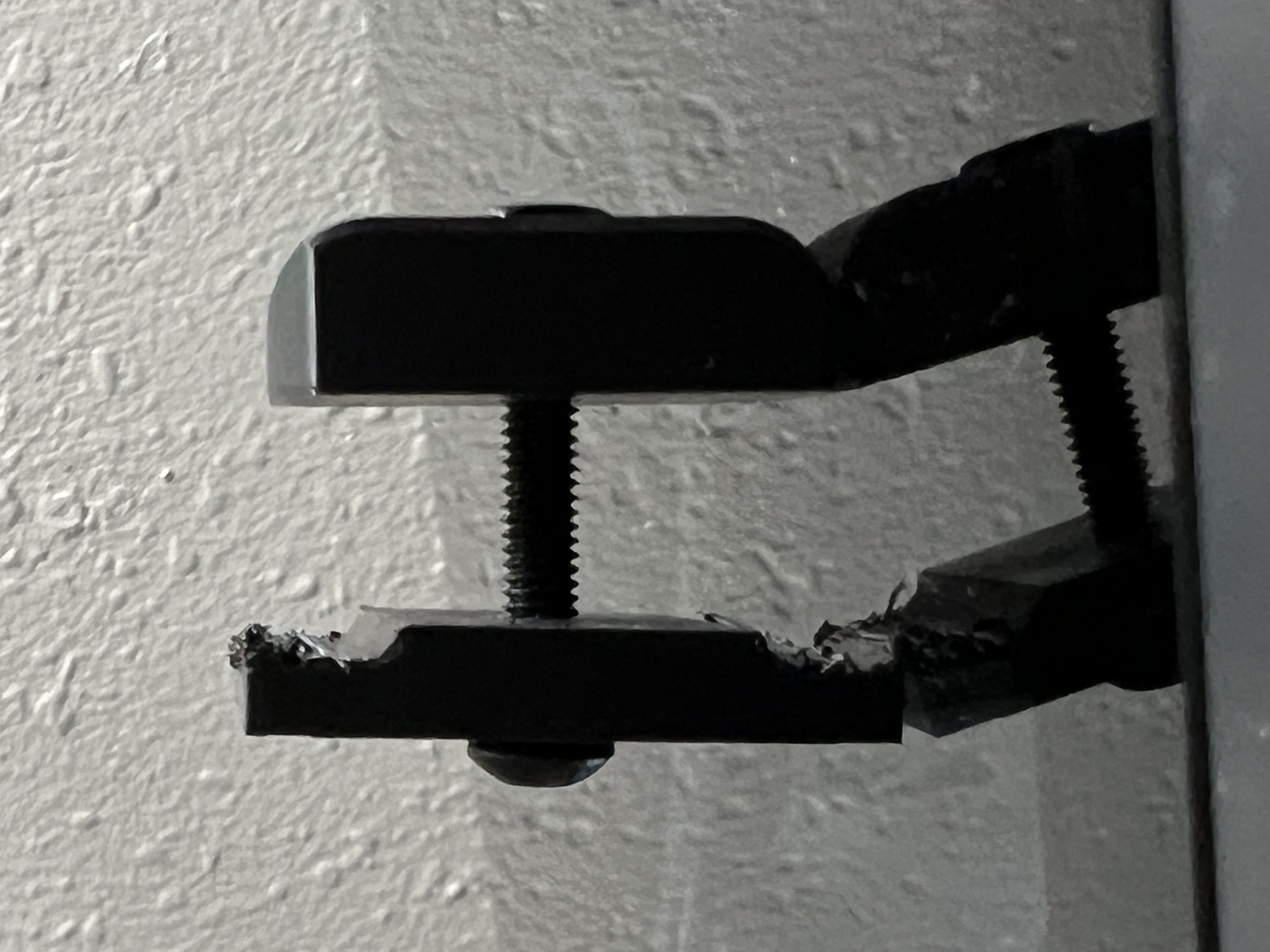

Sau đó, chèn bu lông m4 25mm vào phần ngoài cùng, vặn gần hết ren. Vặn phần phẳng của chi tiết bên trong vào bu lông cho đến khi nó đi được nửa ren bu lông.

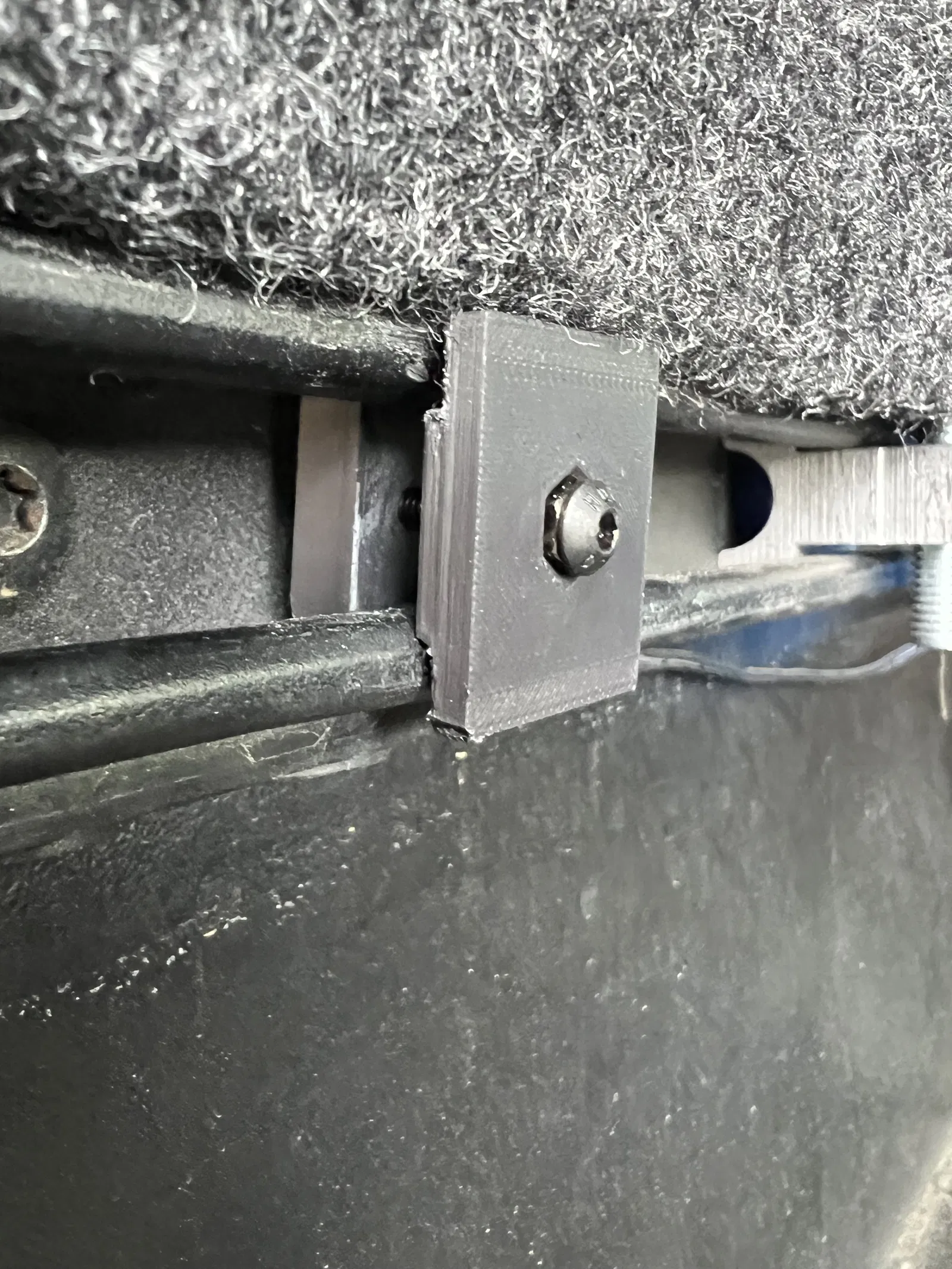

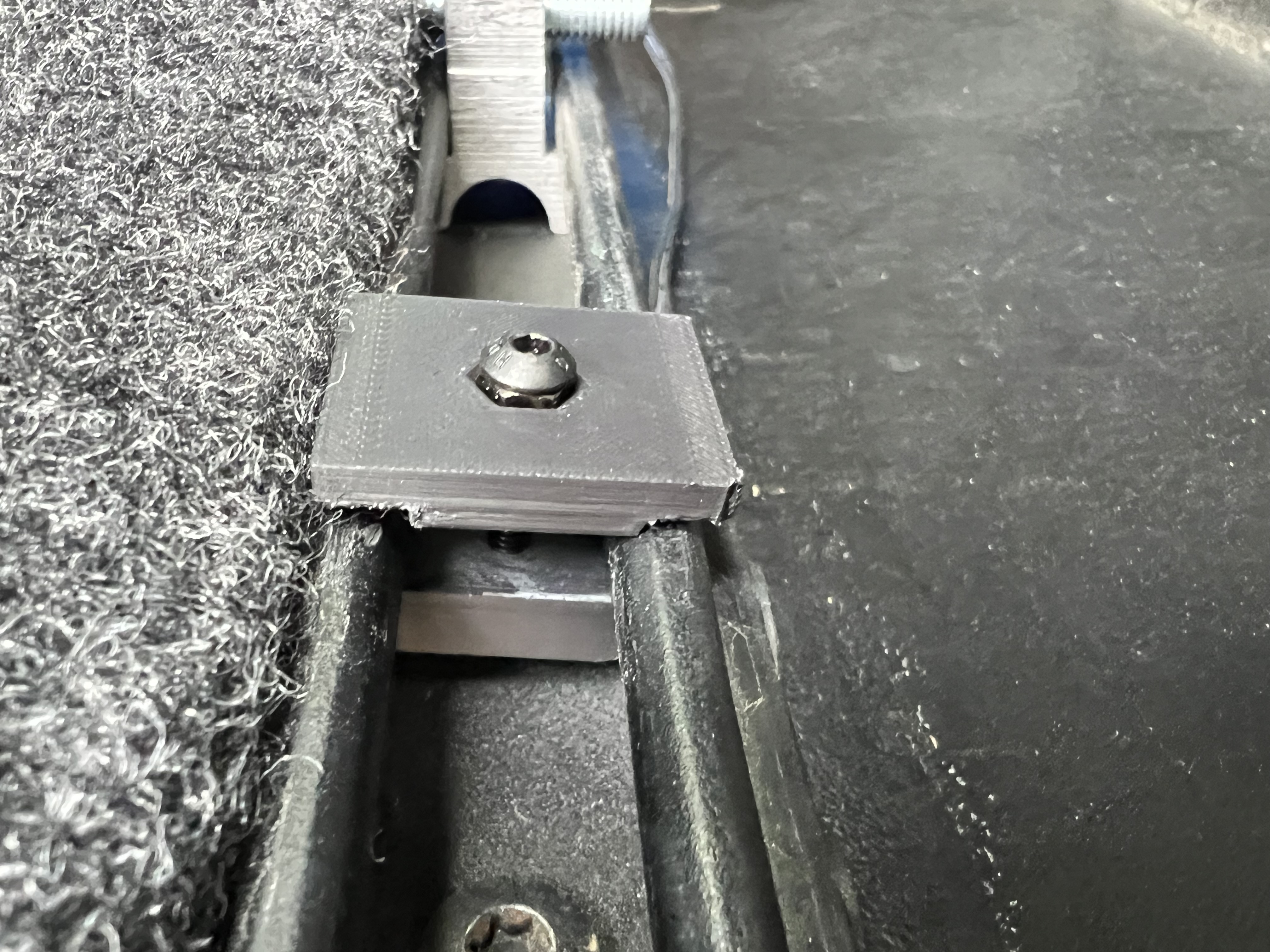

Sau đó, chỉ cần lắp t-nut vào từ bên cạnh, xoay theo chiều kim đồng hồ để nó thẳng đứng và siết chặt bu lông. Điều này có thể thực hiện bằng cách xoay chi tiết bên ngoài cho đến khi nó chặt hoặc chỉ cần siết chặt bu lông trực tiếp. Phần này có thể hơi khó khăn.

Sau đó, bạn đã hoàn thành!

Khuyến khích mạnh mẽ việc in bộ phận này bằng vật liệu chịu nhiệt / chống UV cao. Nên dùng ASA.

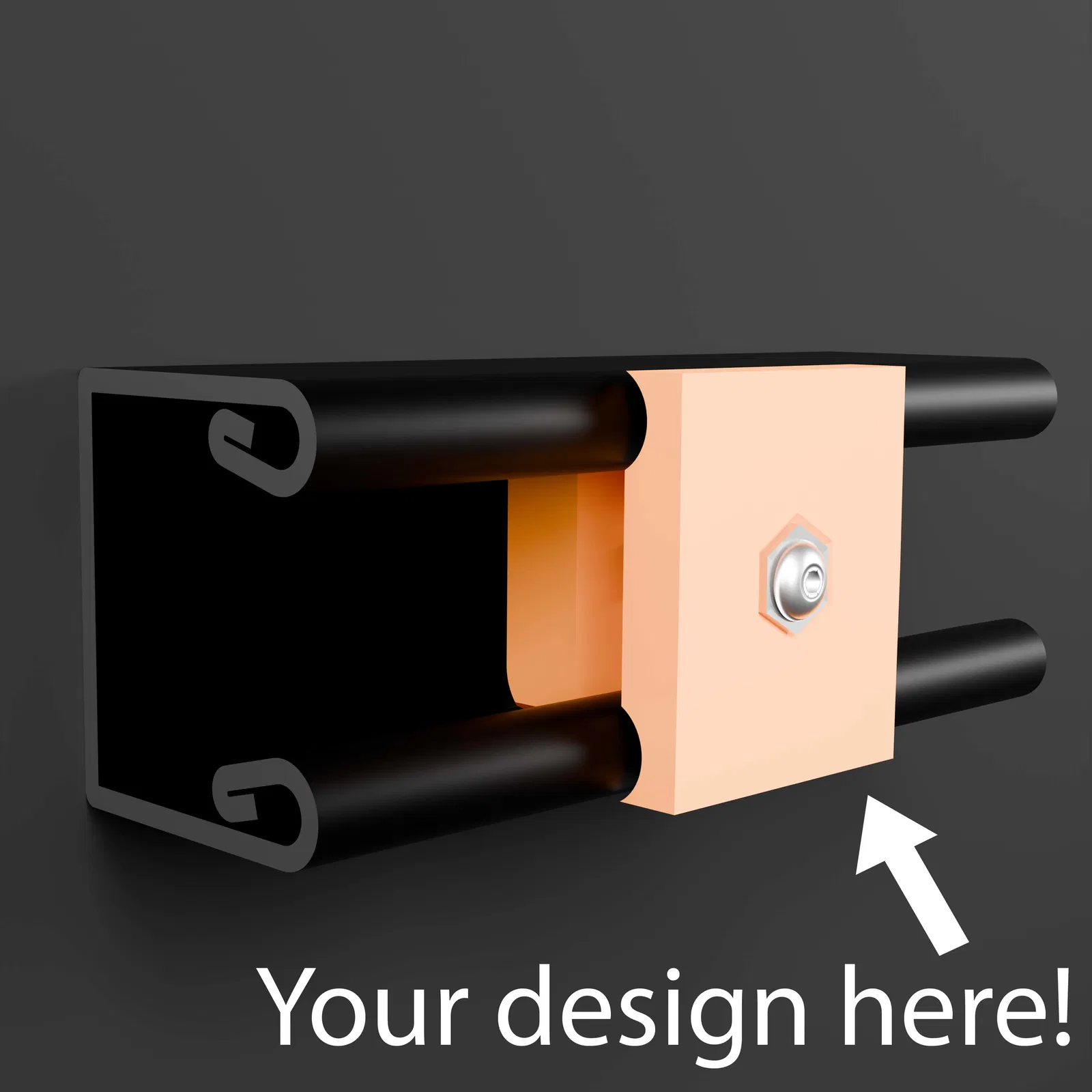

Bạn được khuyến khích phối lại mô hình này theo ý thích của mình!
