AoO - Cầu Nâng Xe Hơi Tỉ Lệ 1:64

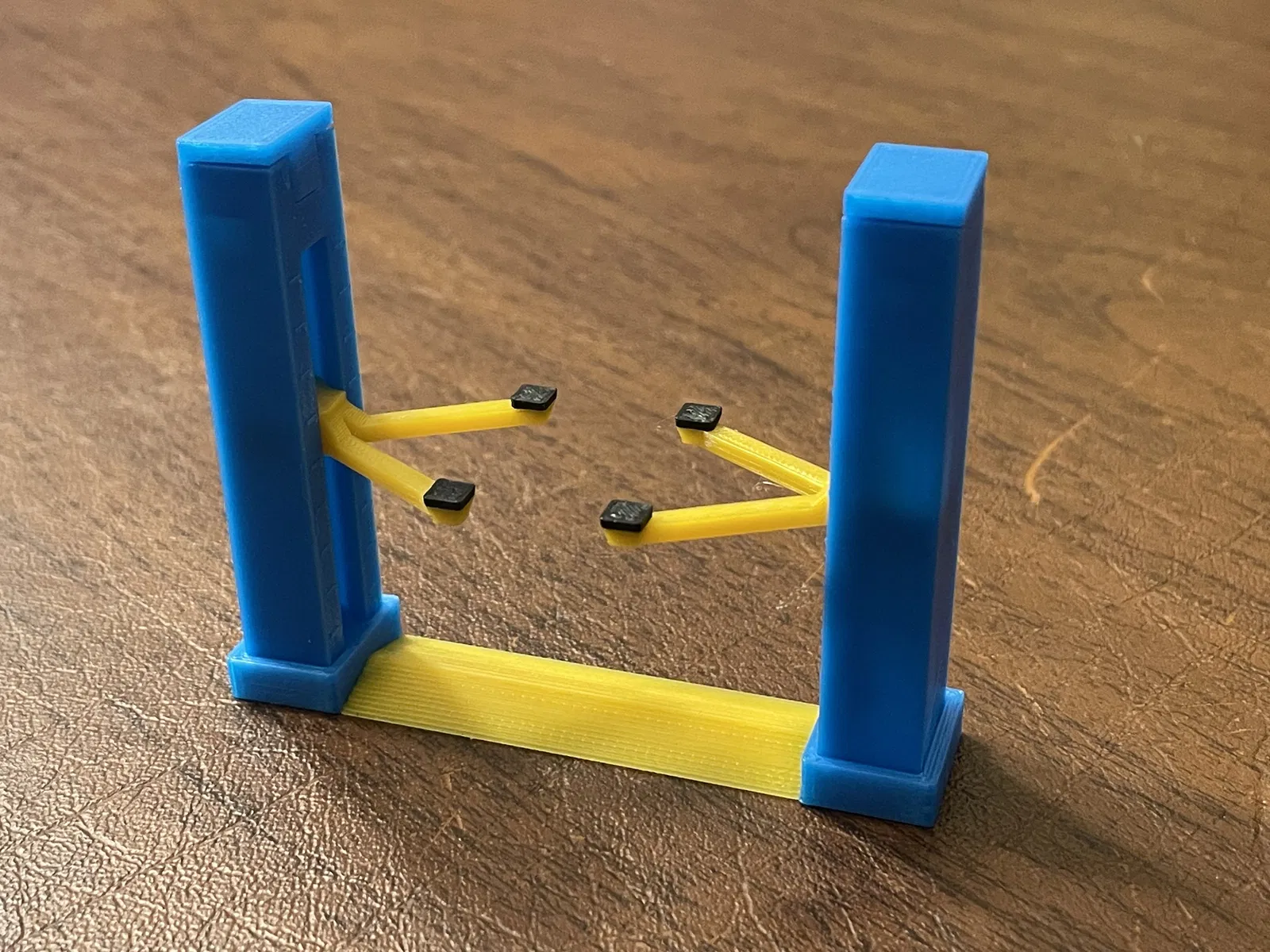

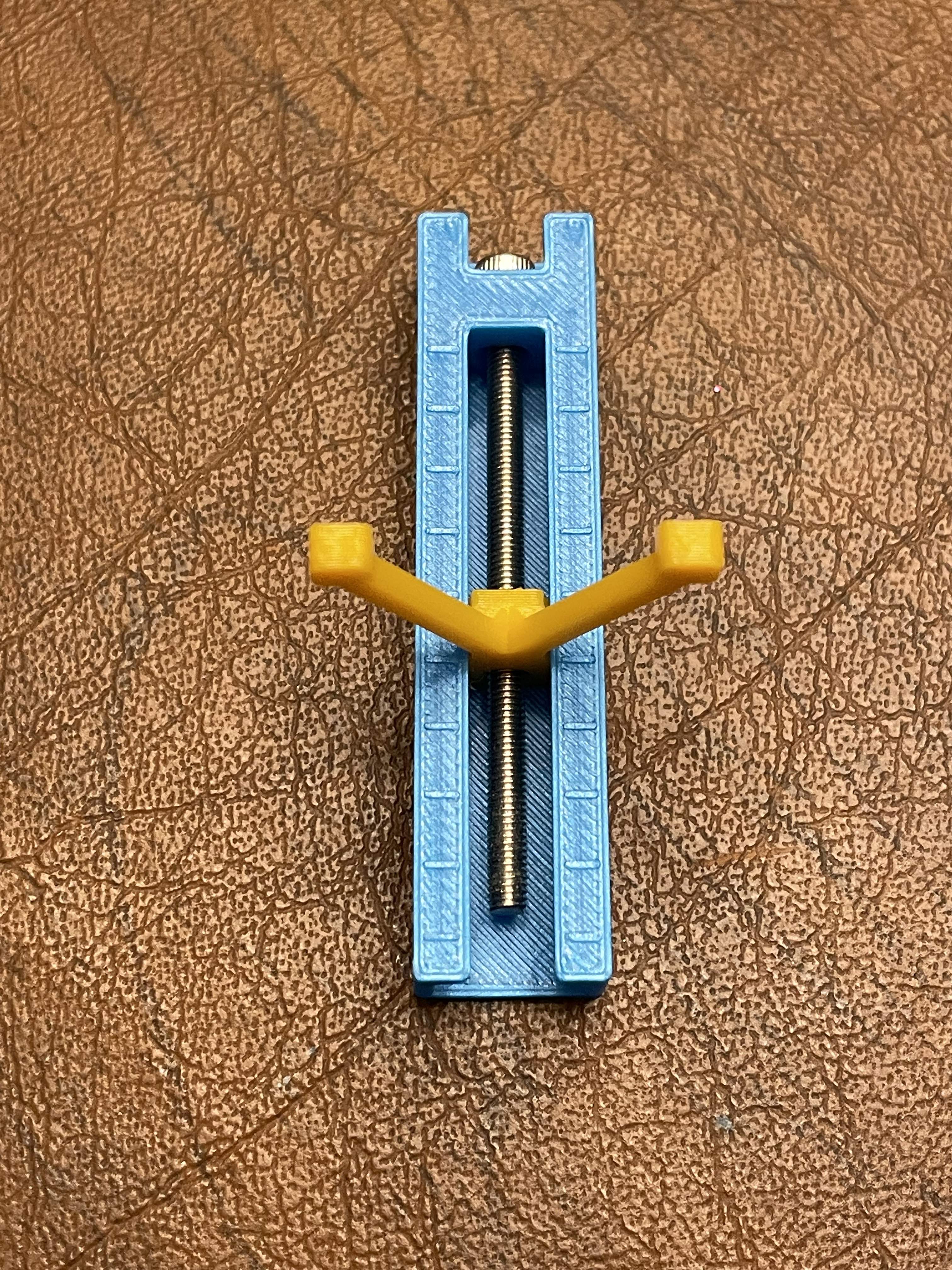

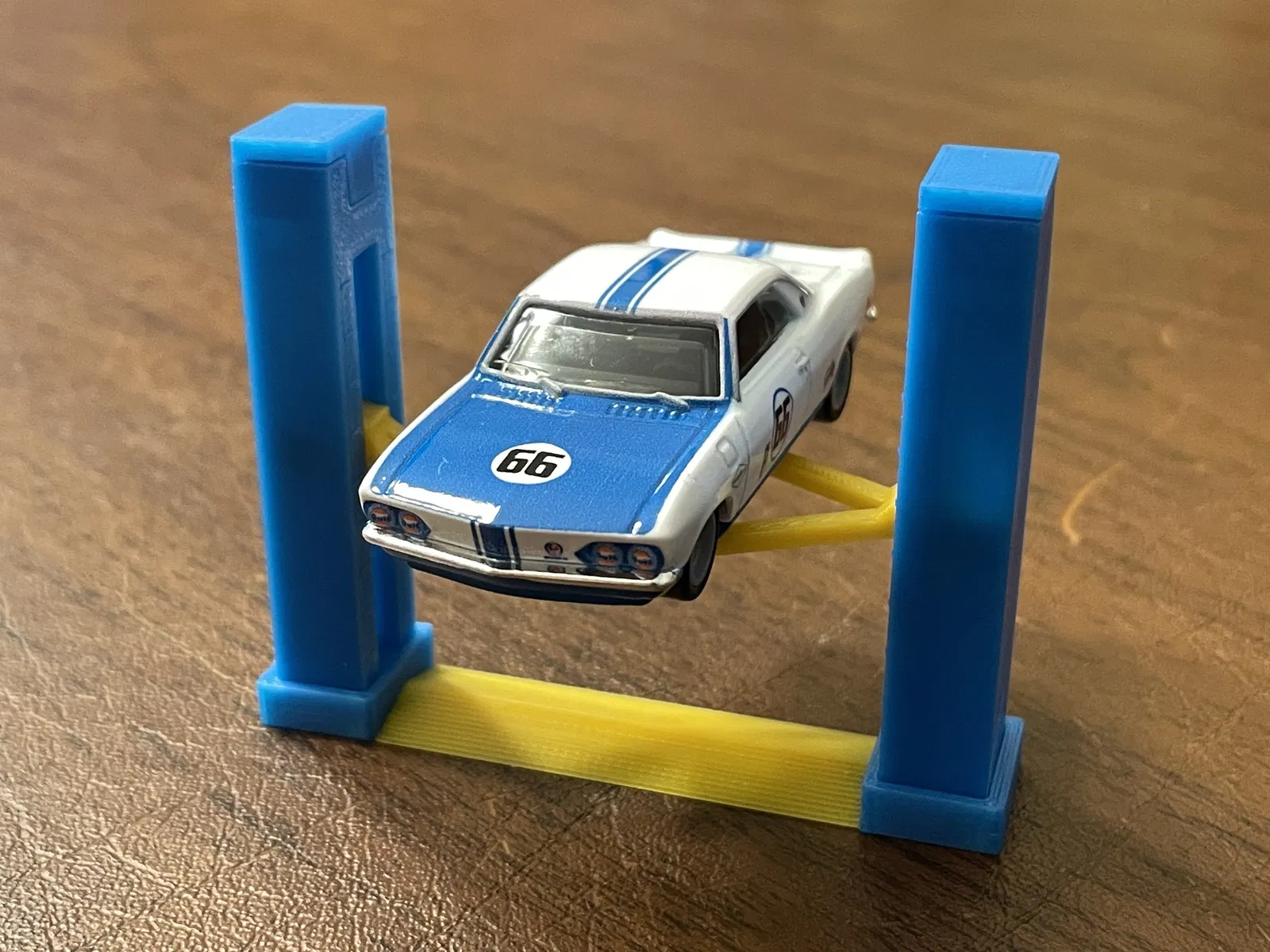

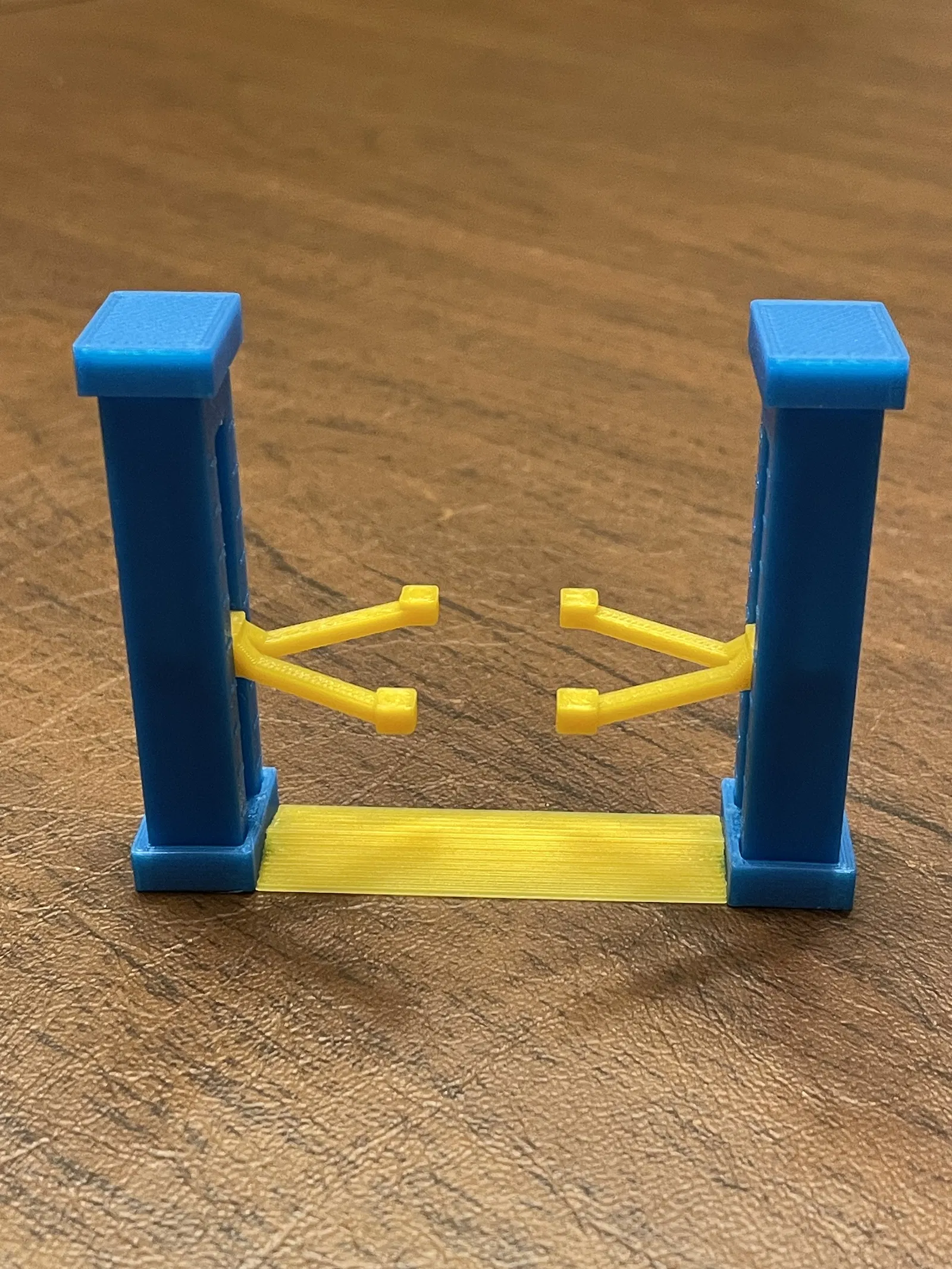

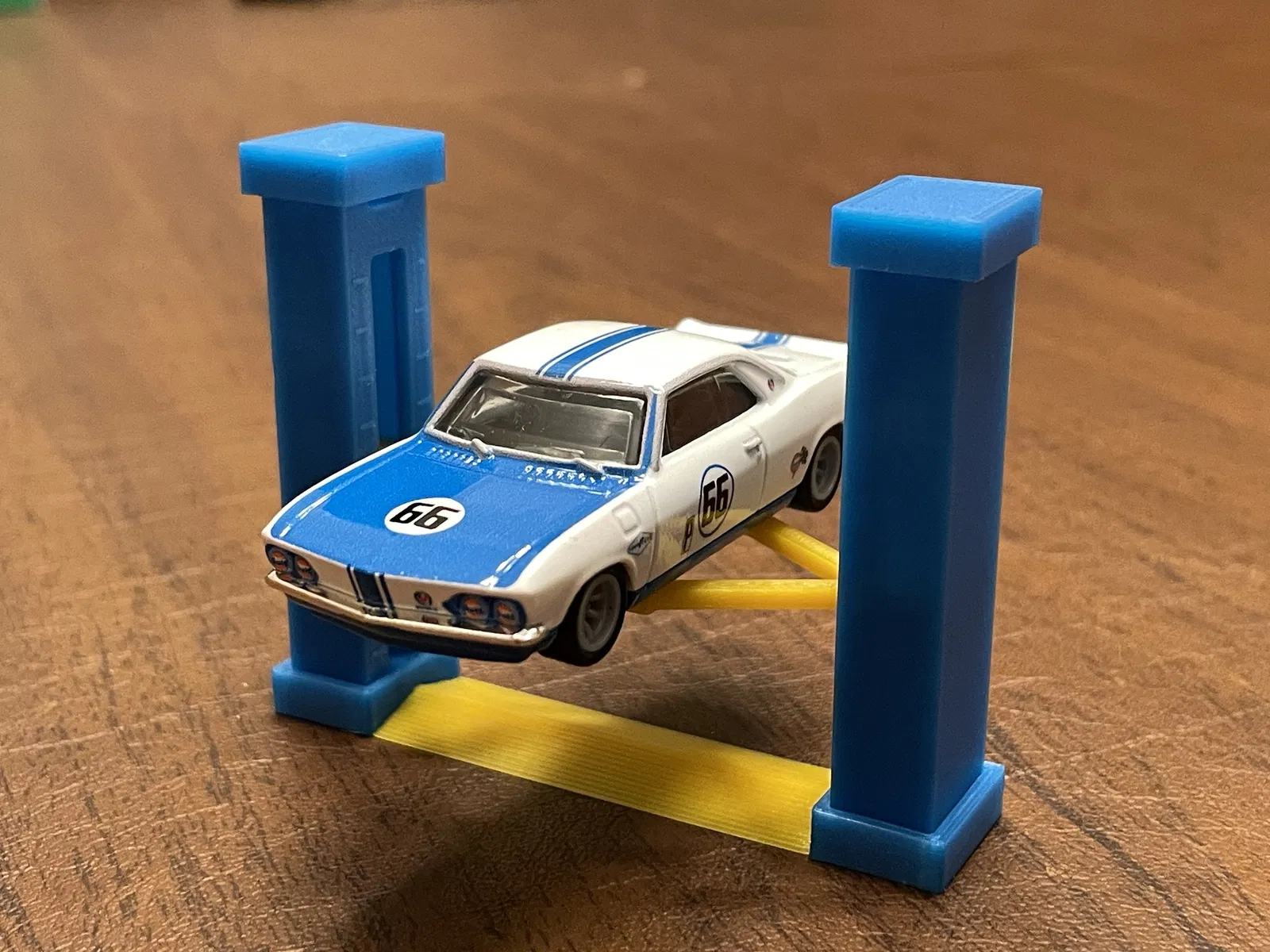

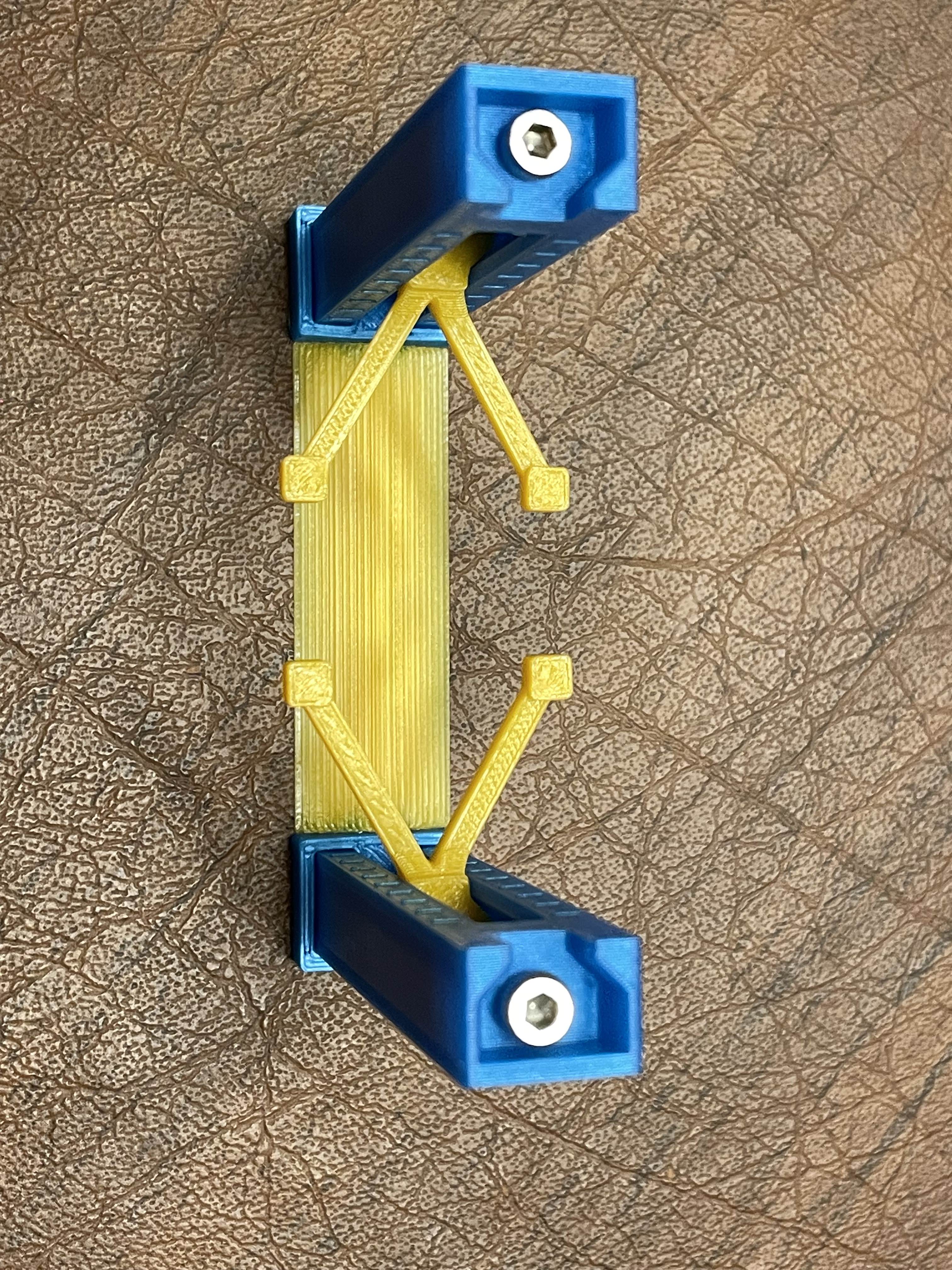

Tôi đã tự làm một cái cầu nâng xe hơi tỉ lệ 1:64 dành cho Hot Wheels vì không tìm được cái nào ưng ý. Cái này có thể chỉnh tay nâng lên hạ xuống bằng ốc M50 x 50mm và một con đai ốc vuông được nhét vào phía sau mỗi tay nâng. Tôi có đánh dấu ở phía trước các trụ để dễ canh chỉnh hai tay nâng khi muốn thay đổi độ cao. Đối với tay nâng, tôi đã dùng mấy con đai ốc vuông dư từ phụ tùng Prusa cũ của tôi, có kích thước khoảng 5.44 mm chiều rộng/chiều sâu và dày 1.70 mm. Tôi vừa tải lên một tay nâng mới, loại này sẽ vừa với con đai ốc vuông có kích thước khoảng 5.44 mm chiều rộng/chiều sâu và dày 2.22 mm.

Tôi in thử bằng PLA và hy vọng nó sẽ bền theo thời gian. Nếu không được, tôi sẽ tìm vật liệu khác để in.

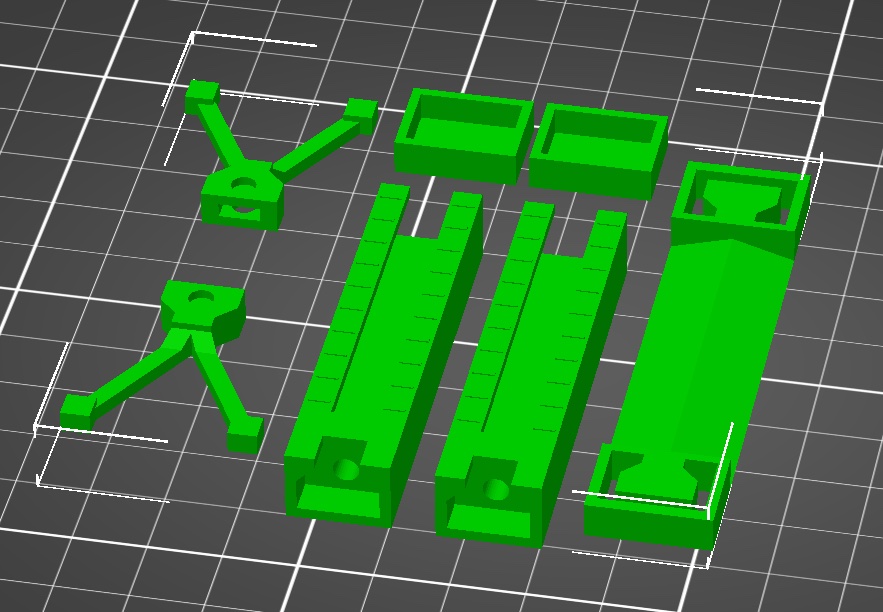

Không có bộ phận nào trong số này cần đến support và nên được in theo hướng như sau. Lưu ý: Tôi vừa thêm một cái nắp mới, nó sẽ nhét vào trụ và phần trên có đường kính giống với trụ để nhìn đẹp hơn, cái này không có trong ảnh chụp màn hình bên dưới:

Đối với lỗ trên cùng ở tay nâng, tôi đã sử dụng kỹ thuật sau để tạo lớp hỗ trợ tạm thời (khoảng phút 2:40):

• Mẹo thiết kế in 3D để tránh Support - Lớp hỗ trợ tạm thời và Cầu nối

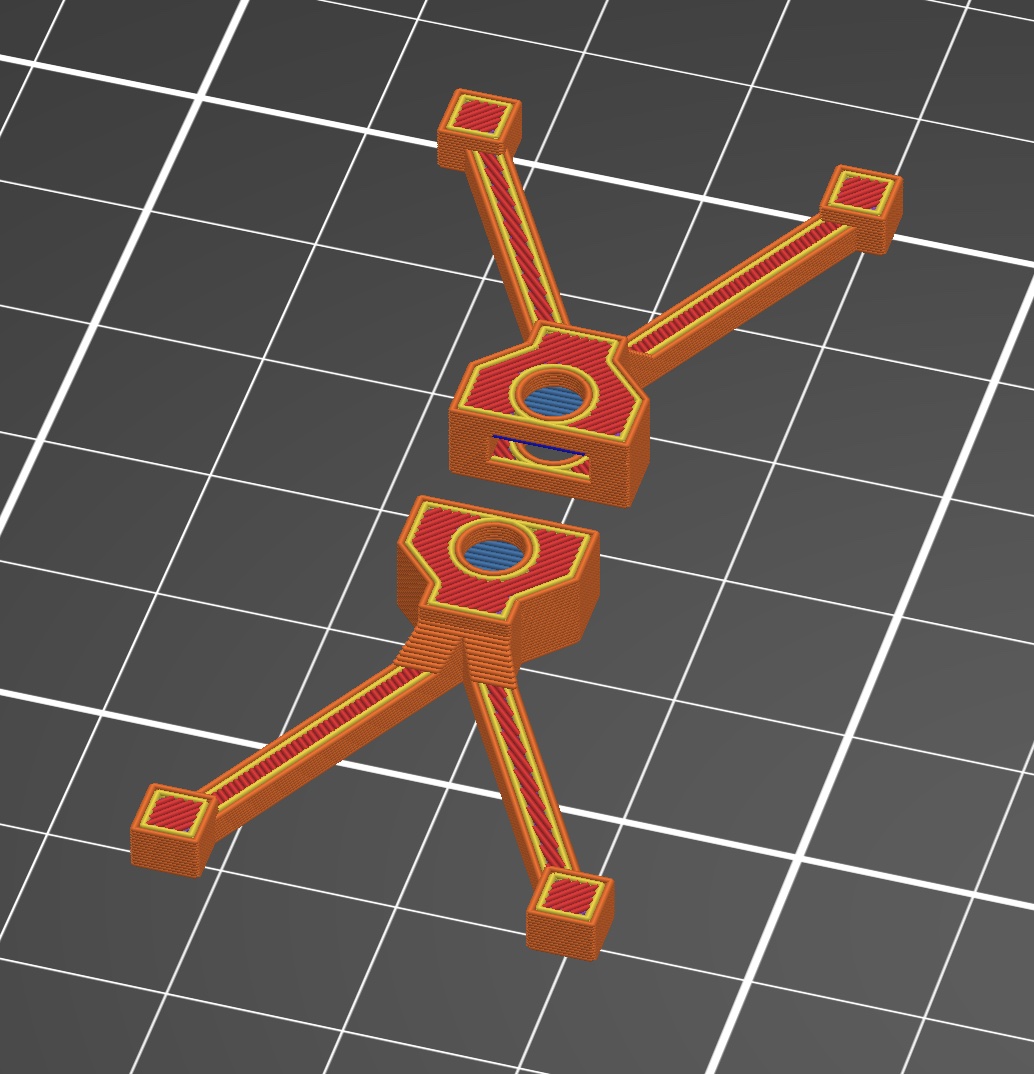

Bạn có thể thấy lớp cầu nối tạm thời (xem các đường màu xanh) trong ảnh chụp màn hình này. Quan trọng là, để loại bỏ lớp cầu nối tạm thời, tôi thấy cách tốt nhất là dùng ốc M3 đẩy từ dưới lên trên để đảm bảo vật liệu thừa không bị kẹt vào khoang chứa đai ốc vuông.

Khi in đế bằng máy Prusa MK4 của tôi với bộ MMU3, tôi đã cắt đế như hình dưới đây bằng các thông số cắt sau (đã cũ, vui lòng xem bên dưới):

Tôi vừa thêm phiên bản đế cho MMU để dễ dàng tô màu cho phần nối.
