Thiết kế vỏ cho KLOR (Polydactyl, Konrad, Yubitsume và Saegewerk)

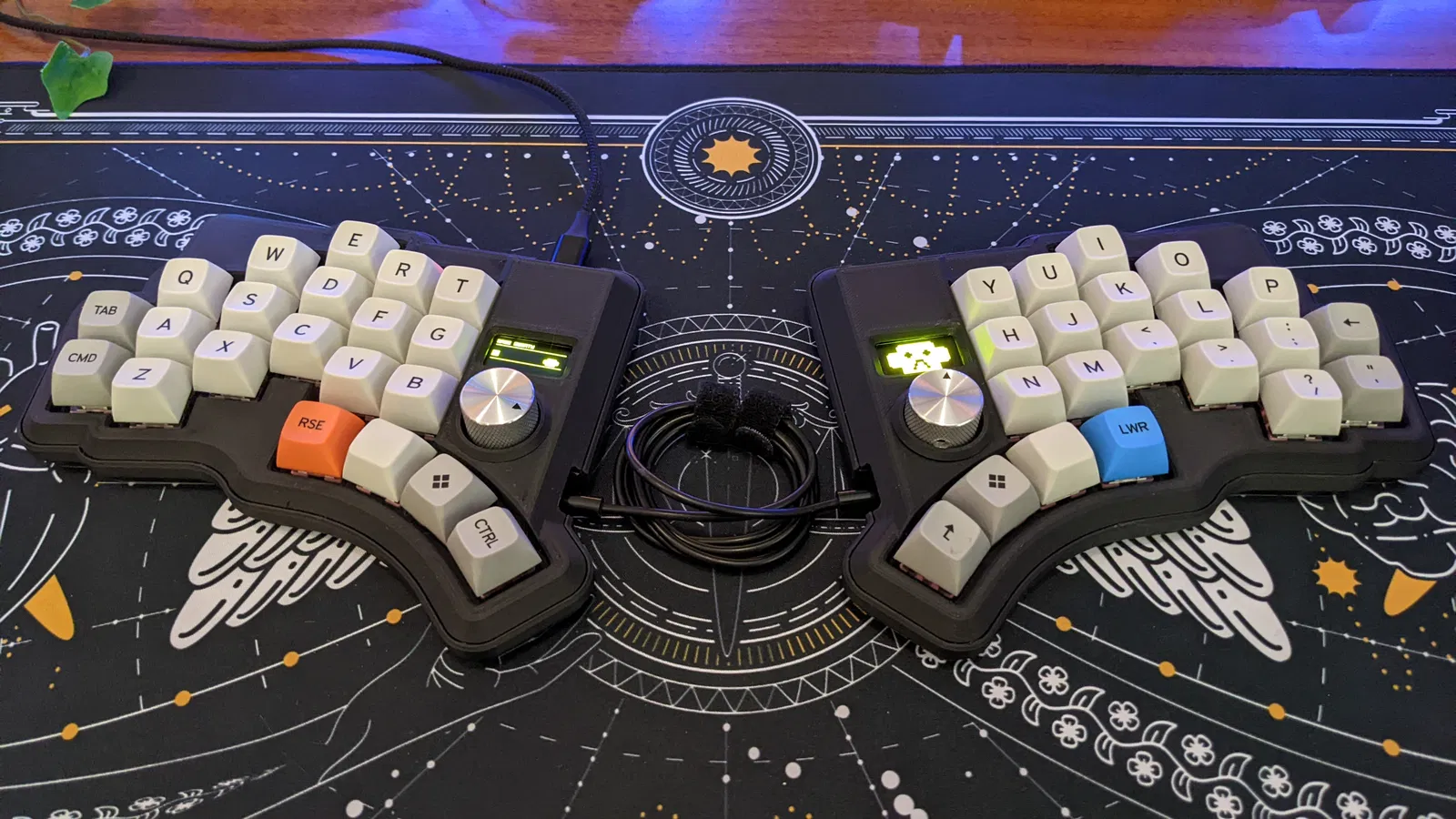

Đây là bộ sưu tập thiết kế vỏ gasket mount, có tùy chọn nghiêng cho cả bốn biến thể của KLOR bởi GEIST. Vỏ sử dụng nam châm 6x3mm để gắn, có hỗ trợ encoder với nhiều kích cỡ núm khác nhau. Lưu ý đặc biệt về cách lắp đặt MCU và màn hình OLED để đảm bảo vừa vặn.
Mô tả
Đây là thiết kế vỏ dạng gasket mount có tùy chọn nghiêng cho KLOR. Hỗ trợ cả bốn biến thể. Các mảnh trên và dưới được gắn với nam châm neodymium 6mm x 3mm. Phần tùy chọn nghiêng được gắn bằng các ren nhiệt M3. Các mảnh nắp hỗ trợ núm encoder có đường kính lên tới 24mm. Có các lỗ cắm cho encoder để phù hợp với các núm có đường kính nhỏ hơn (20mm và 16mm).
QUAN TRỌNG: Thiết kế vỏ yêu cầu MCU được gắn TRÊN bo mạch chủ với các bộ phận hướng lên trên. Nên sử dụng các socket MCU. Màn hình OLED được gắn bằng các socket IC SIP để cho phép gắn thấp đủ để vừa với vỏ. Một số socket MCU có cấu hình thấp cũng sẽ phù hợp.
Ren M3: https://www.amazon.com/gp/product/B09ZNXRD2H/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Nam châm: https://www.amazon.com/DIYMAG-6x3mm-Refrigerator-Premium-Brushed/dp/B07KZQGWNN
Foam 3mm: https://www.amazon.com/Neoprene-Adhesive-Padding-Multi-Function-Soundproof/dp/B08RB2FWVR/?th=1
Foam 1mm: https://www.amazon.com/gp/product/B07L6KV4QG/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
