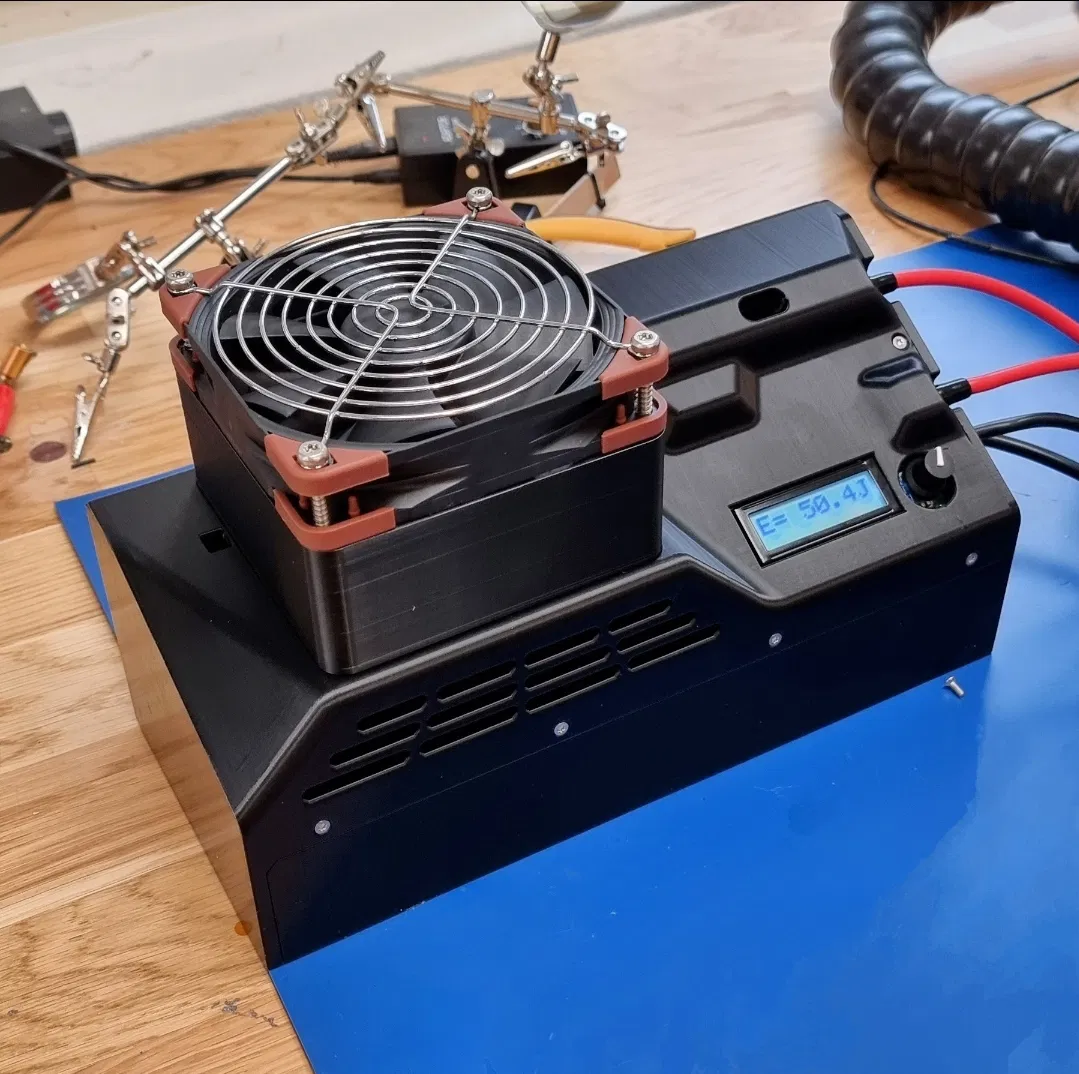

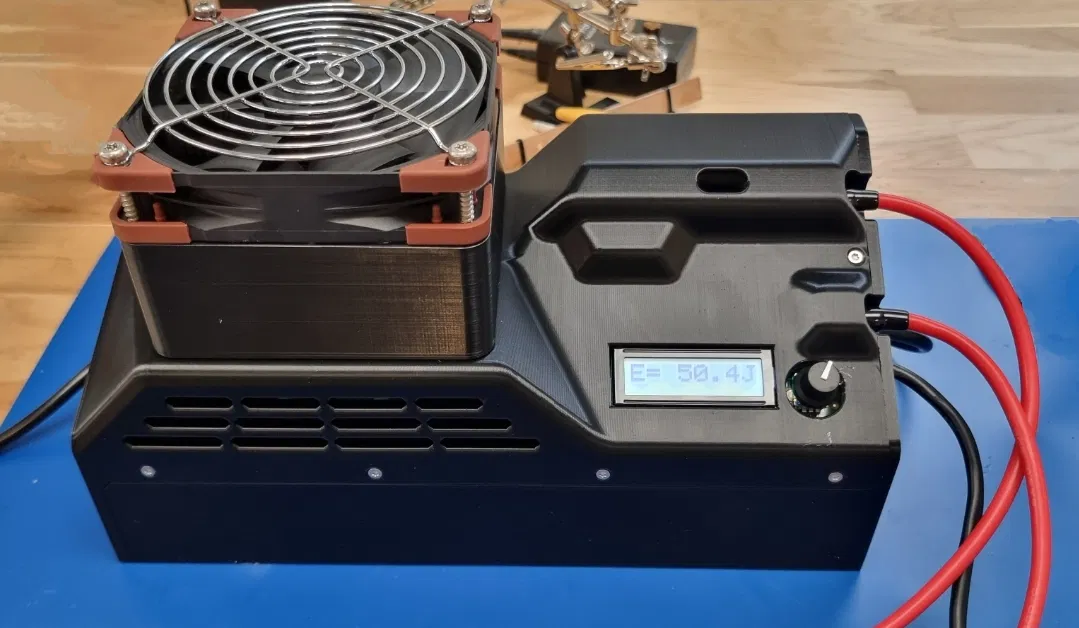

Vỏ máy hàn điểm pin kWeld dùng nguồn điện lưới

Cái kWeld của Keenlab là một máy hàn điểm pin tuyệt vời, đặc biệt là khi dùng như một bộ máy để bàn với bộ siêu tụ điện kCap đi kèm, module nguồn kSupply và một bộ nguồn server tương thích. Nhưng vì không tìm được cái vỏ in 3D nào ngon lành, nên tui tự thiết kế cái này.

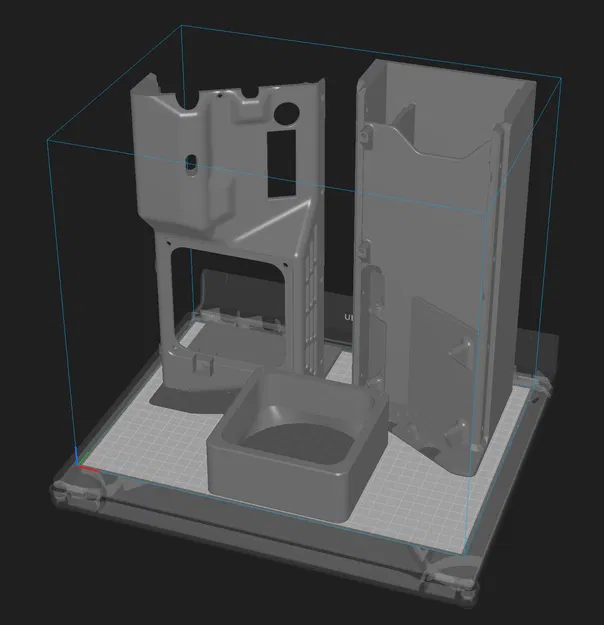

Các bộ phận lớn hơn được thiết kế để in với mặt phẳng hướng xuống bàn in và yêu cầu máy in có chiều cao Z gần 300mm (tối thiểu 297mm). Nếu máy in và loại nhựa bạn dùng cân các đoạn cầu và phần nhô ra tốt thì có thể in không cần hỗ trợ, nhưng tui có dùng hỗ trợ lúc in cái của tui.

Tui dùng quạt Noctua NF-F12 industrial PPC 2000 và một lưới che quạt 120mm loại phổ thông, nhưng hầu hết các quạt 120mm nào, kể cả loại Scythe Slip Stream SY1225SL12SH mà Keenlab đề xuất, đều dùng được.

Tui dùng bộ nguồn HP HSTNS-PRO1

Danh sách vật liệu (Bill of Materials)

• 25 cái long đền nhiệt M3, loại nào vừa lỗ 4mm và dài 5-6mm đều xài được. Tui thiết kế cho loại của 3DVerkstan nha, nhưng loại Ruthex hoặc loại của CNC Kitchen cũng xài tốt y chang.

• Vít:

  • 9 cái vít M3x10mm đầu phẳng (countersunk) để đóng vỏ.
  • 12 cái vít M3x10mm đầu tròn hoặc đầu lục giác (button or socket head) để gắn các bo mạch kWeld và kCap, với để gắn cái chụp quạt vô vỏ trên.
  • 4 cái vít M3x30mm và 4 cái long đền M3 cho quạt và lưới che quạt.

Chọn vật liệu

Loại nhựa cứng nào cũng in được thôi, miễn là môi trường của bạn không quá nóng. Tui khuyên dùng loại nào có khả năng chịu nhiệt tương đương PETG hoặc cao hơn.
