Bộ phận xoay chỉ báo nâng cấp cho Park Tool DAG-2

Tác giả Cheese

Lượt tải
120
Lượt thích
19
Lượt coi
670

File 4 1,6 MB

  • Park_DAG-2_upgrade_1767000712.STEPSTEP · 850,5 KB
  • Park_DAG-2_pivot_1767000712.3MF3MF · 11,2 KB
  • Park_DAG-2_stops_1767000713.3MF3MF · 25,9 KB
  • Park_DAG-2_upgrade_0.4n_0.1mm_PLA_MINIIS_1h39m_1767000714.bgcodeBGCODE · 762,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#182516
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

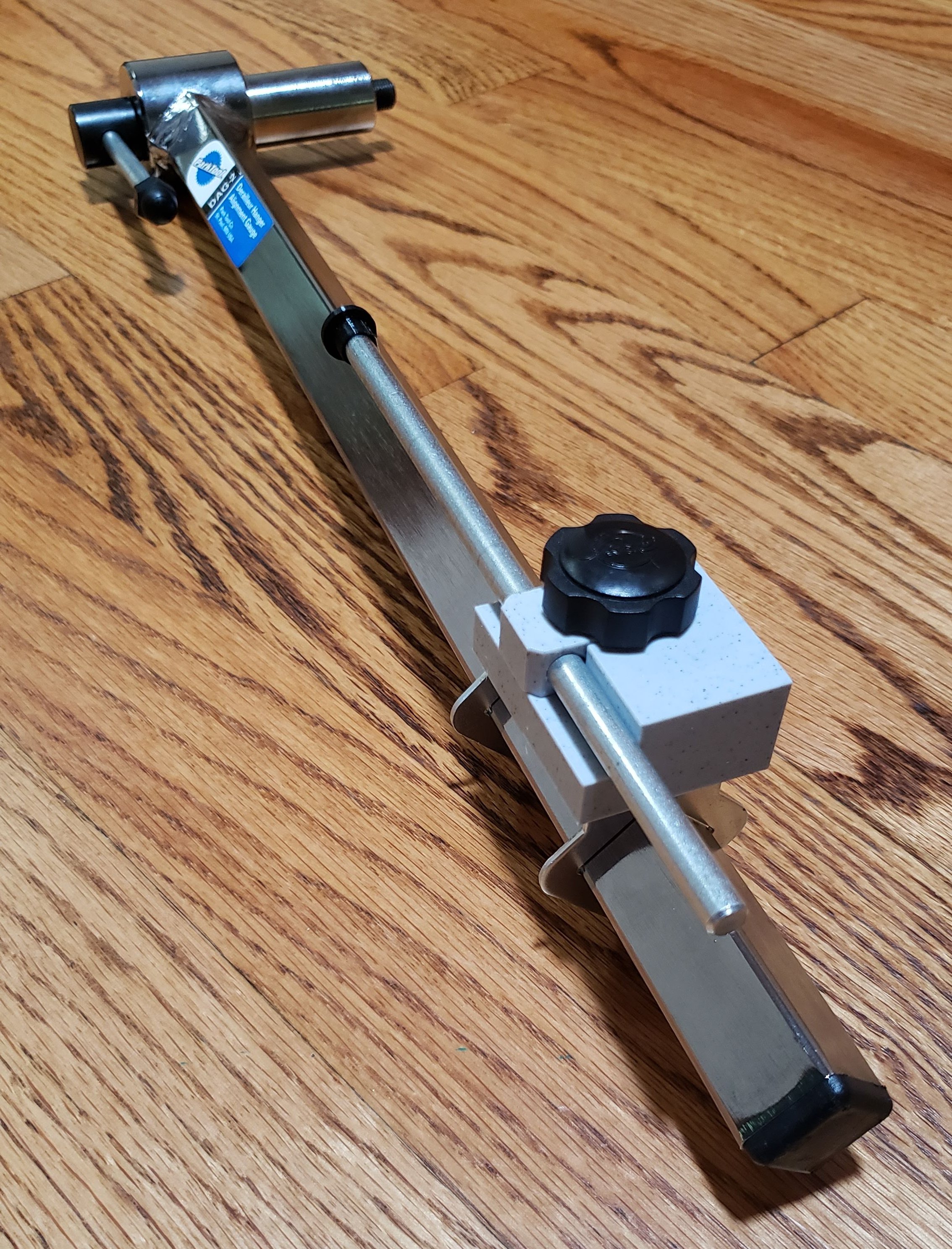

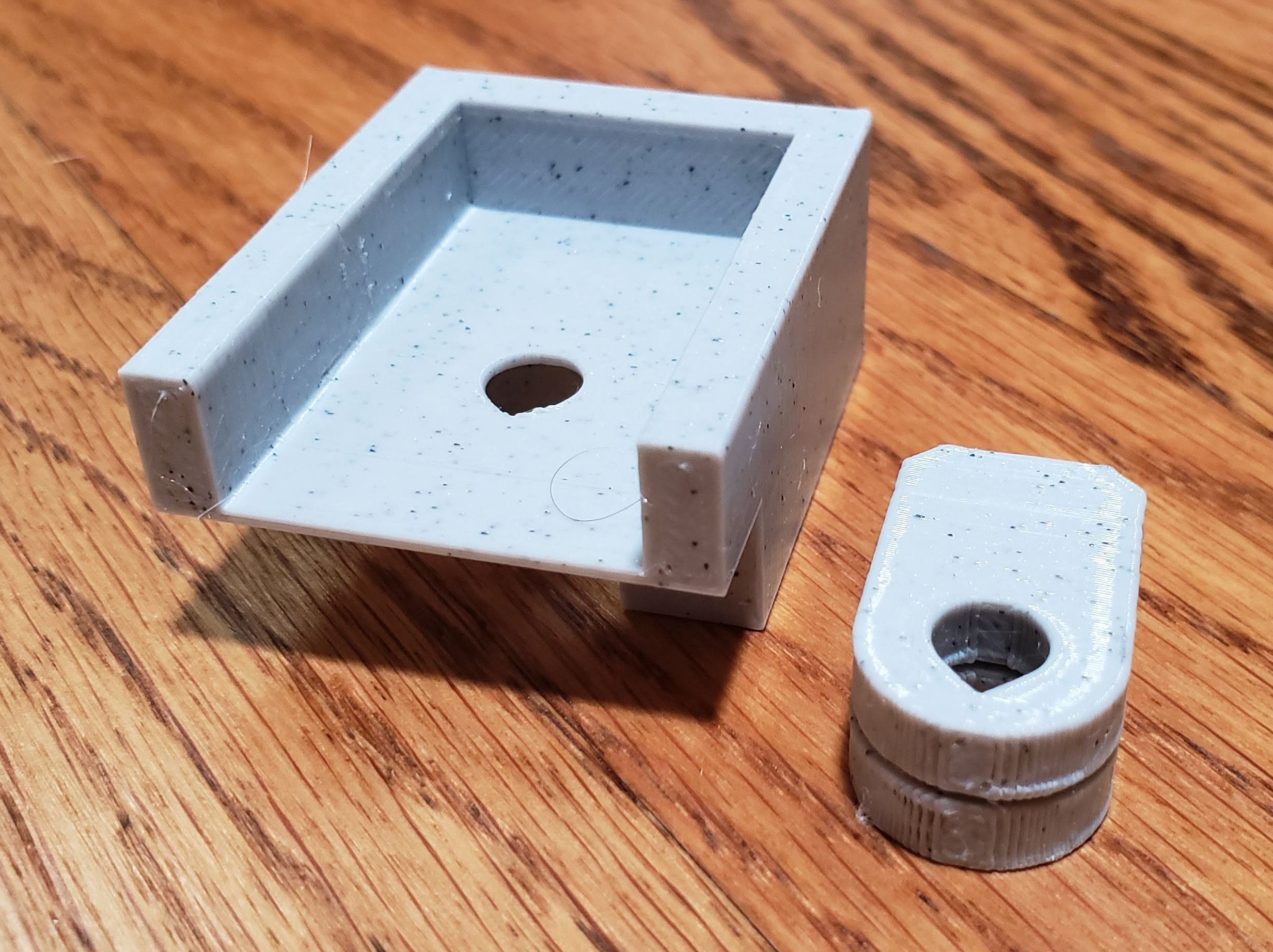

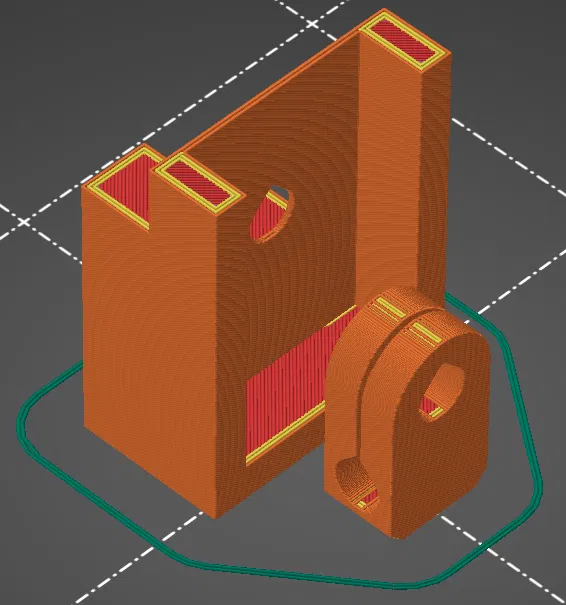

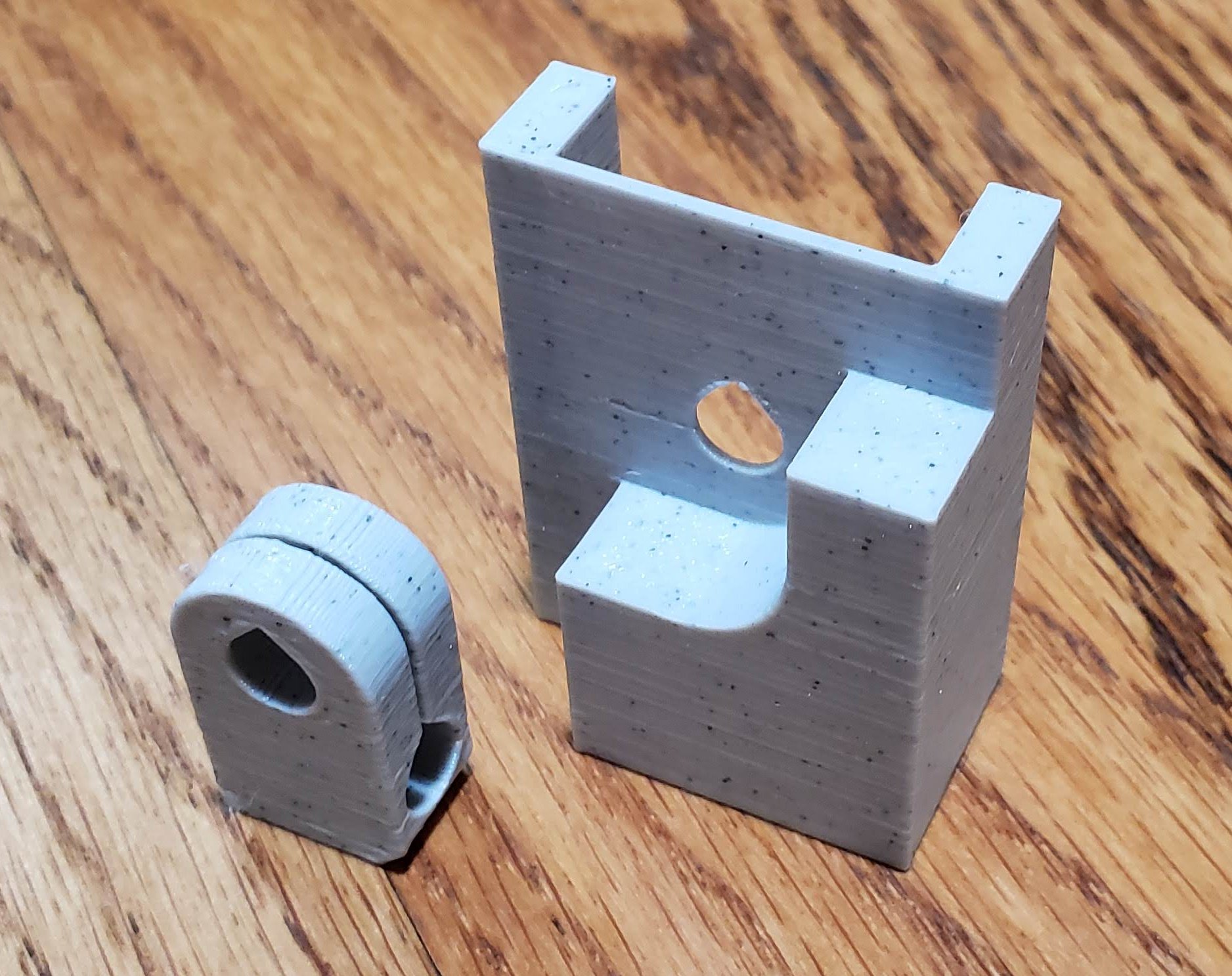

Hôm nọ tui đang chỉnh lại cái patang đề sau khi bị té sấp mặt vì lỡ cán qua cái lề đường, thì tui chợt nhớ ra cái vụ phải nhấc cái thước căn patang Park Tool DAG-2 của tui qua mấy cái giò đạp, thiệt là bực mình, nhất là từ hồi mấy cái dây thun nó rớt ra hồi nào không hay. Tui tự hỏi có nên nâng cấp lên DAG-3 hay thậm chí cái Abbey Bike Tools HAG (mà người ta cũng mượn ý tưởng từ đây) có đáng không, vì tui cũng ít khi xài cái đồ nghề này. Rồi tui mới thấy mà @Chris_178724 thiết kế. Ý tưởng thì hay lắm, nhưng mà in nó không có gọn gàng nếu không có support và nó cũng không có mấy cái chặn góc như DAG-3. Nên tui mới tự làm lại cái cục xoay với cục chặn góc, cục này có thể in mà không cần support.

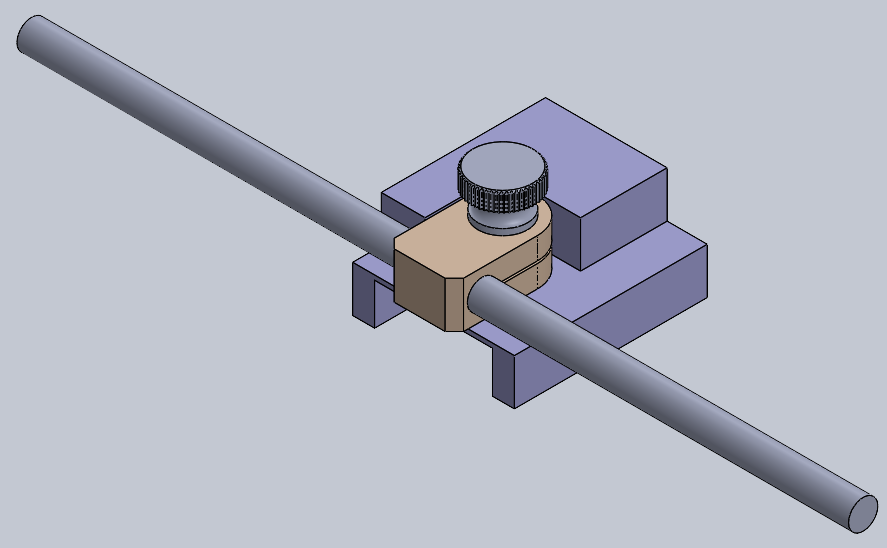

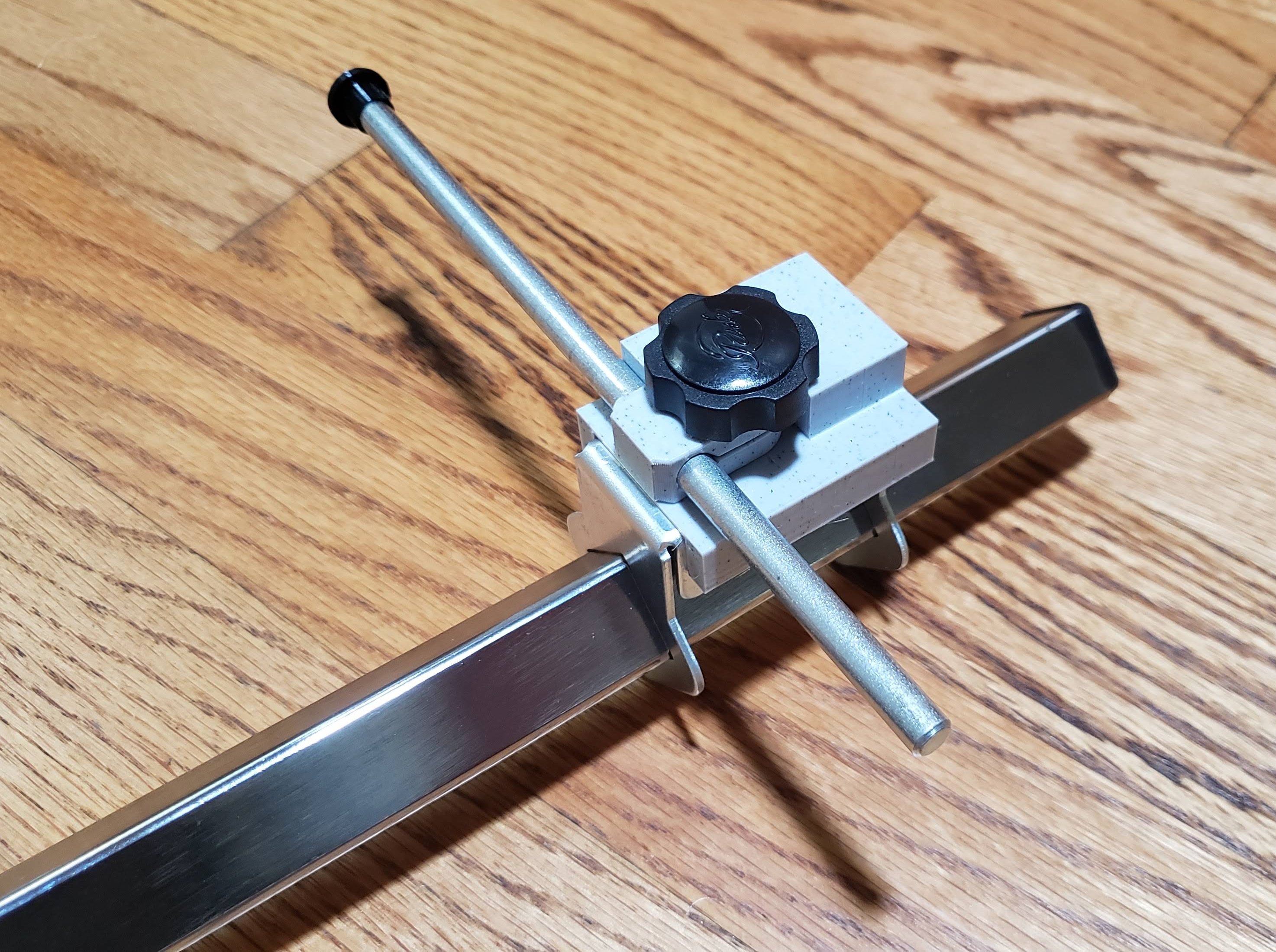

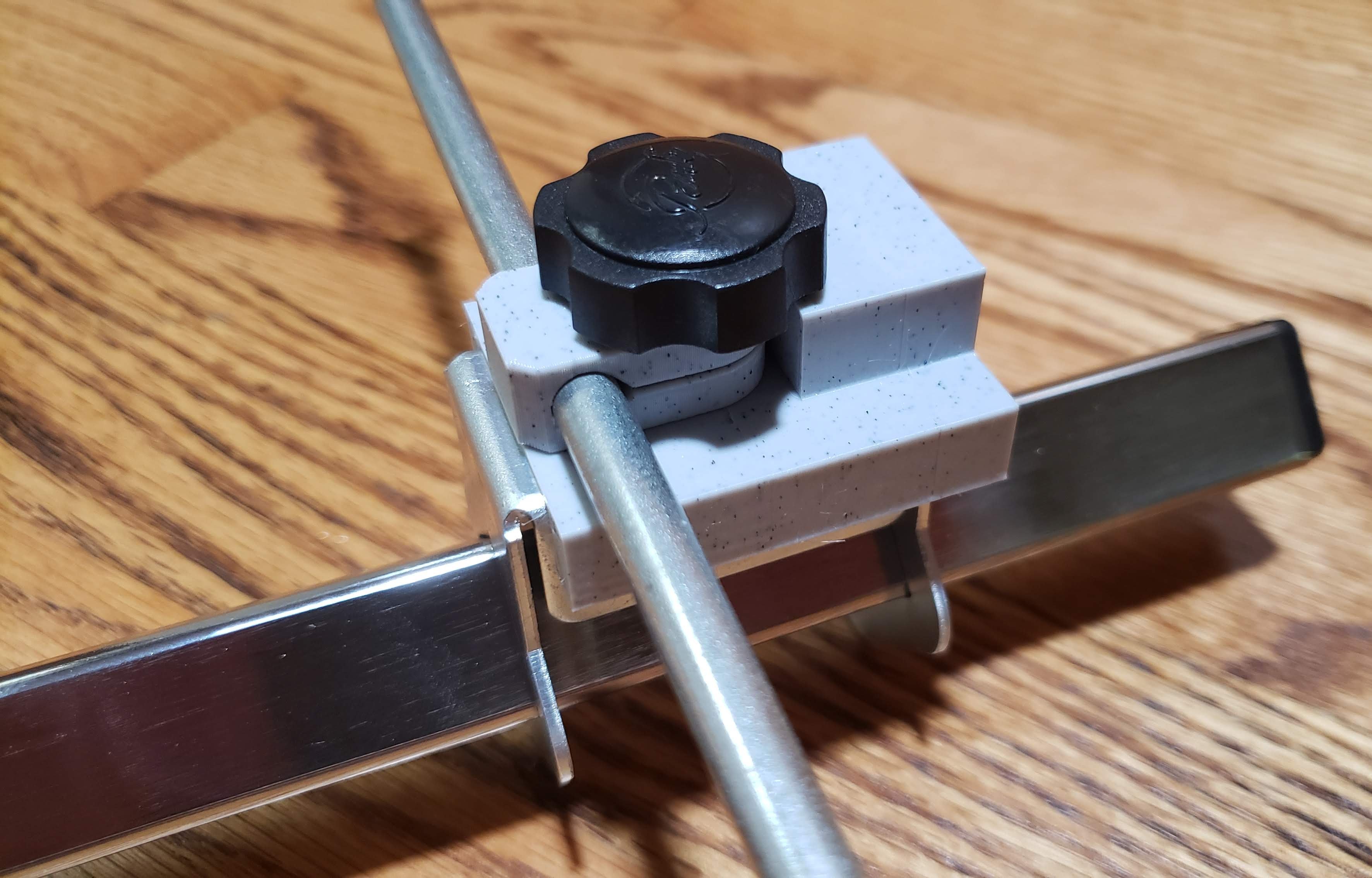

Cái cục chặn góc thì trượt lên cái thanh trượt bằng kim loại. Cái cục xoay thì nằm phía trên, giữ cái pin chỉ báo trong cái khe kẹp. Cái con ốc vặn tay ¼-20" zin của Park Tool thì giữ mọi thứ lại với nhau. Chắc là nó không mượt mà bằng DAG-3 đâu vì tui kiếm hoài không có mấy cái lò xo đĩa răng cưa bán lẻ, nhưng mà nó sẽ làm cho cái DAG-1, DAG-2, hay DAG-2.2 của mấy ông bớt khó chịu hơn khi xài. Cái núm chỉ báo màu đen thì tui in trực tiếp từ .

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcodestep
Số file mô hình
4
Tổng dung lượng
1,6 MB
File lớn nhất
850,5 KB
