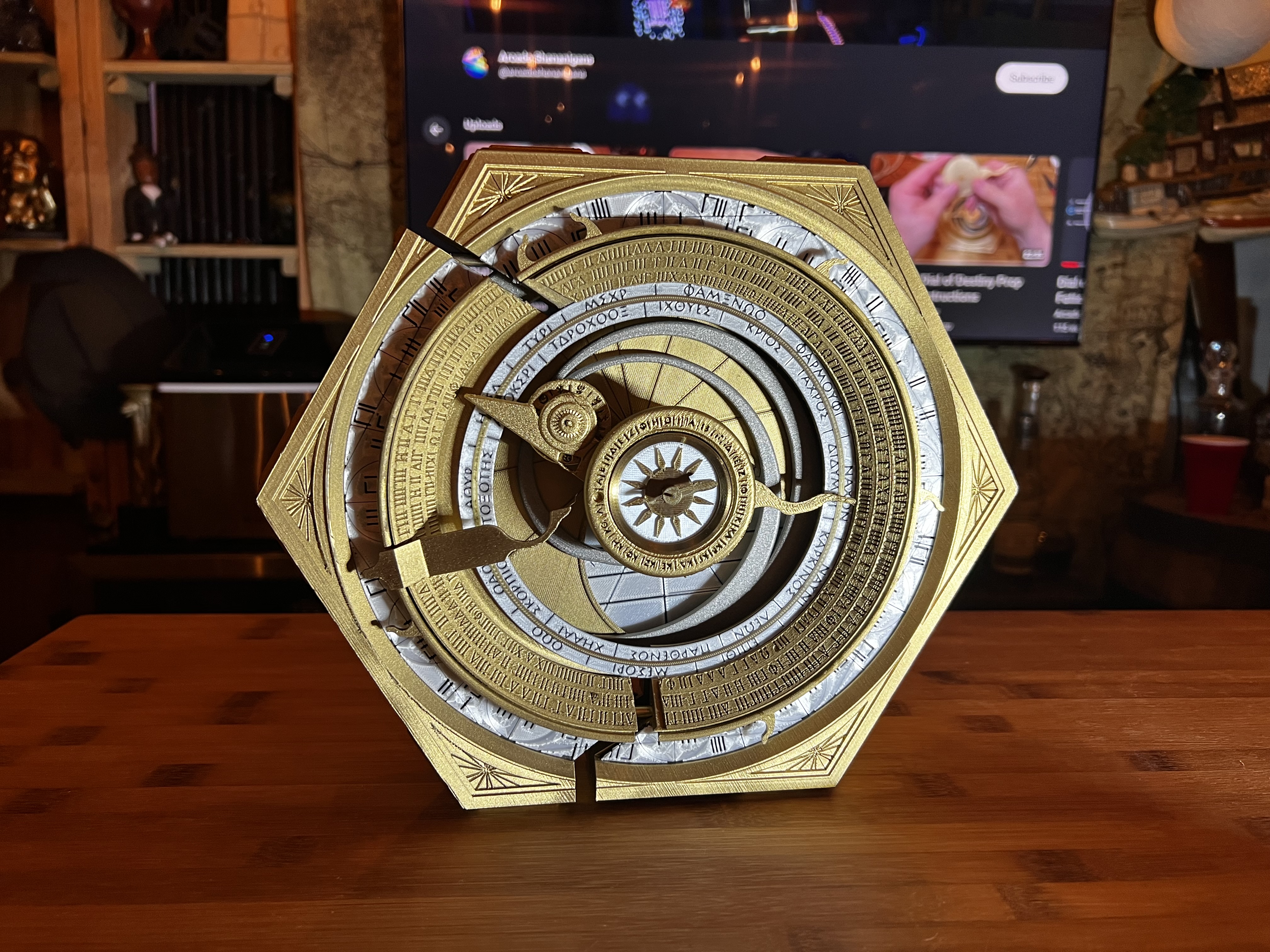

Indiana Jones Dial of Destiny Archimedes Dial - Mô hình 3D

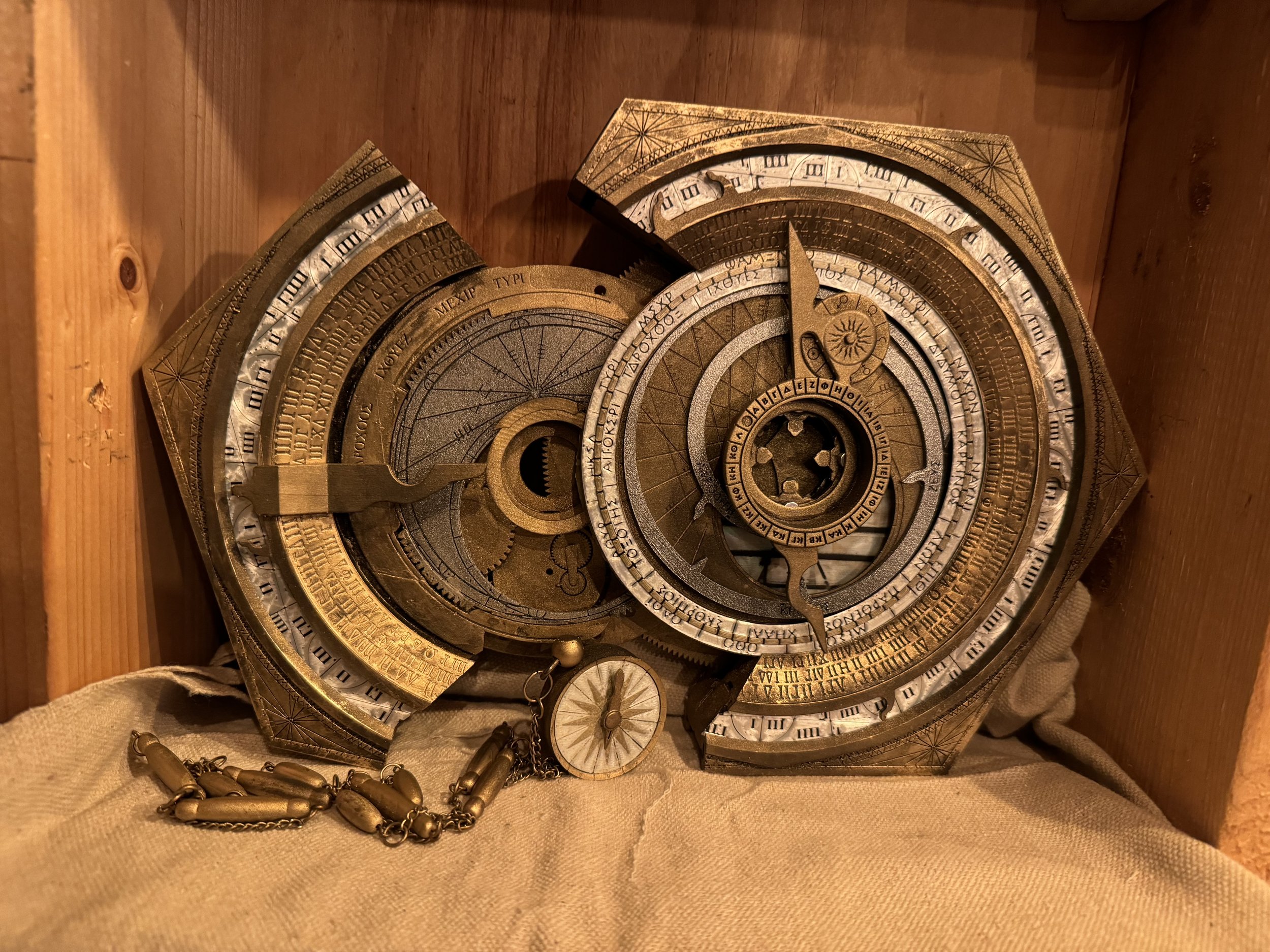

Vào đầu mùa xuân năm 2023, tôi đã tự tay làm một quán bar nhỏ theo chủ đề "Indy / Jock Lindsey's Hangar Bar" trong khu vực lưu trữ tầng hầm / phòng giải trí chưa hoàn thiện của mình. Tính đến giữa tháng 4 năm 2023, tôi bắt đầu tìm kiếm trên mạng một chiếc "Dial of Destiny / Archimedes Antikythera Mechanism" để trưng bày cùng với một số đạo cụ Indy khác phía sau quầy bar. Lúc đó không có nhiều (hoặc không có gì) sẵn có, nên tôi đã tự làm cái này.

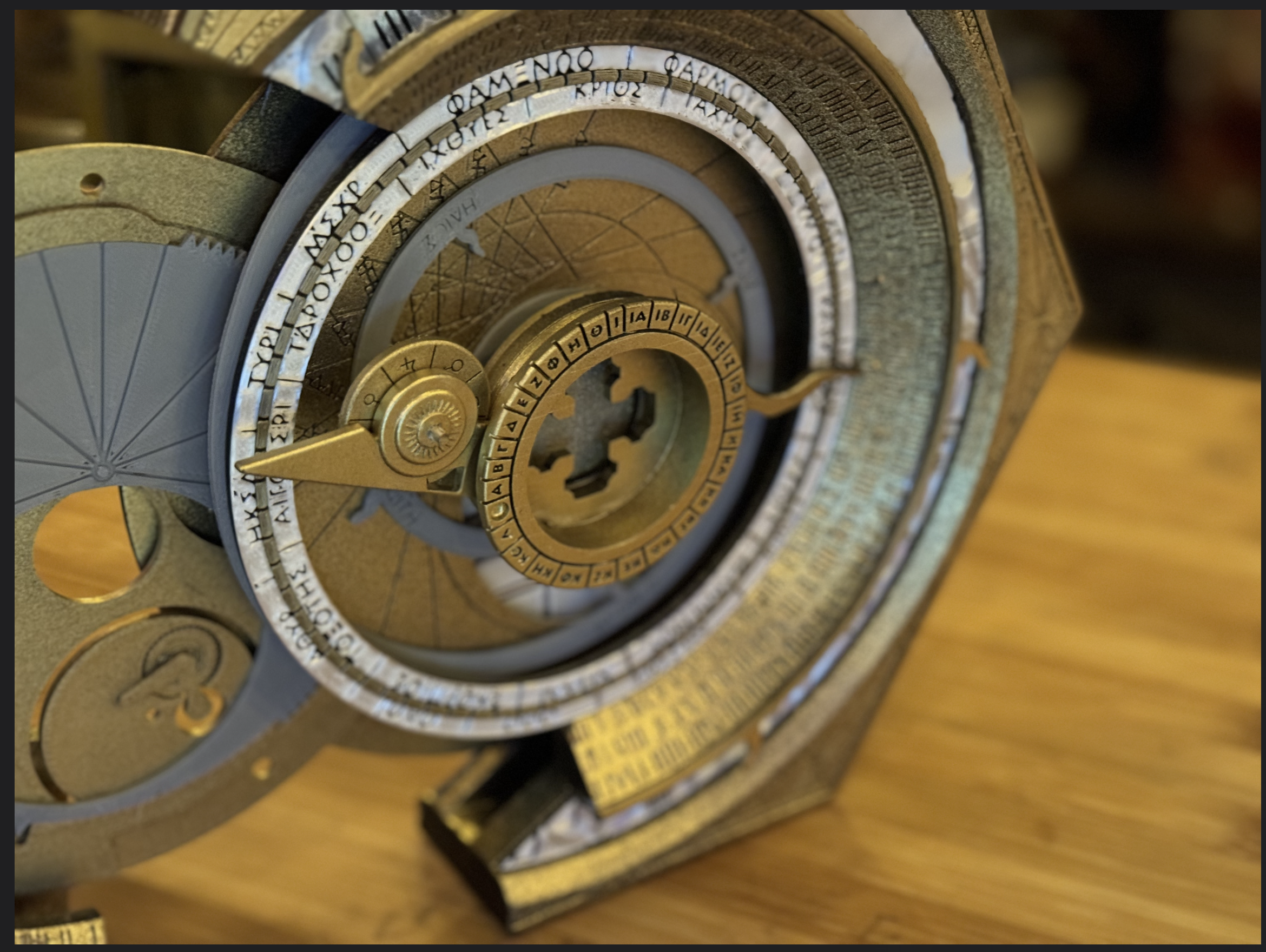

Tôi là một kỹ sư R&D (chủ yếu là phần mềm nhưng cũng có sửa chữa và thiết kế phần cứng) nhưng khá mới trong việc mô hình hóa 3D. Tuy nhiên, tôi đã ghi lại màn hình trong quá trình tạo ra phần lớn mô hình bằng Shapr3D và qua một số bài đăng diễn đàn.

Nhật ký đóng phim đầy đủ trên bài đăng blog arcadeshenanigans.com.

Thông tin đặt hàng cho những ai muốn tìm cách dễ dàng. ;)

Gần đây tôi đã làm việc để dọn dẹp cấu trúc tệp trên danh sách này để mọi thứ dễ truy cập hơn và ít gây nhầm lẫn hơn. Nếu bạn đã bắt đầu in trước đó, đừng lo lắng.. các mô hình ban đầu đó vẫn có sẵn trên Github: https://github.com/graffitilogic/3dPrintStuff/tree/main/Indy/DoD

Mark4

Tôi đã in thành công tất cả các kích thước trên cả máy FDM và máy Resin-FDM kết hợp. Tôi phải nói rằng các bản in nhỏ hơn phù hợp hơn với máy Resin. Thêm vào đó, bản in resin có cảm giác chân thực hơn.

Xử lý các bộ phận nhiều màu Đối với các bộ phận nhiều màu, hãy tiết kiệm cho mình một số phiền phức và thử sử dụng dự án "Multi Plate" của Bambu Studio tương ứng với kích thước bản in bạn đang làm. Nếu bạn có máy in Bambu AMS, việc này sẽ dễ dàng hơn nhiều.

Đối với những người in từ máy in một vật liệu, tôi đã tách các bộ phận đó thành các bộ phận có thể xếp chồng lên nhau trong phần mềm slicer của bạn.

[Tên bộ phận]_Plain sẽ được đặt trên khay in của bạn [Tên bộ phận]_Cutouts sẽ được xếp chồng lên trên mô hình trên.

Bạn có thể: Tạm dừng, theo dõi tiến trình và thay đổi dây tóc khi đang in. -hoặc- in chúng riêng biệt và sử dụng phương pháp chuyển (như dán decal) để gỡ bỏ các bộ phận cắt ra và dán chúng vào phần trơn.

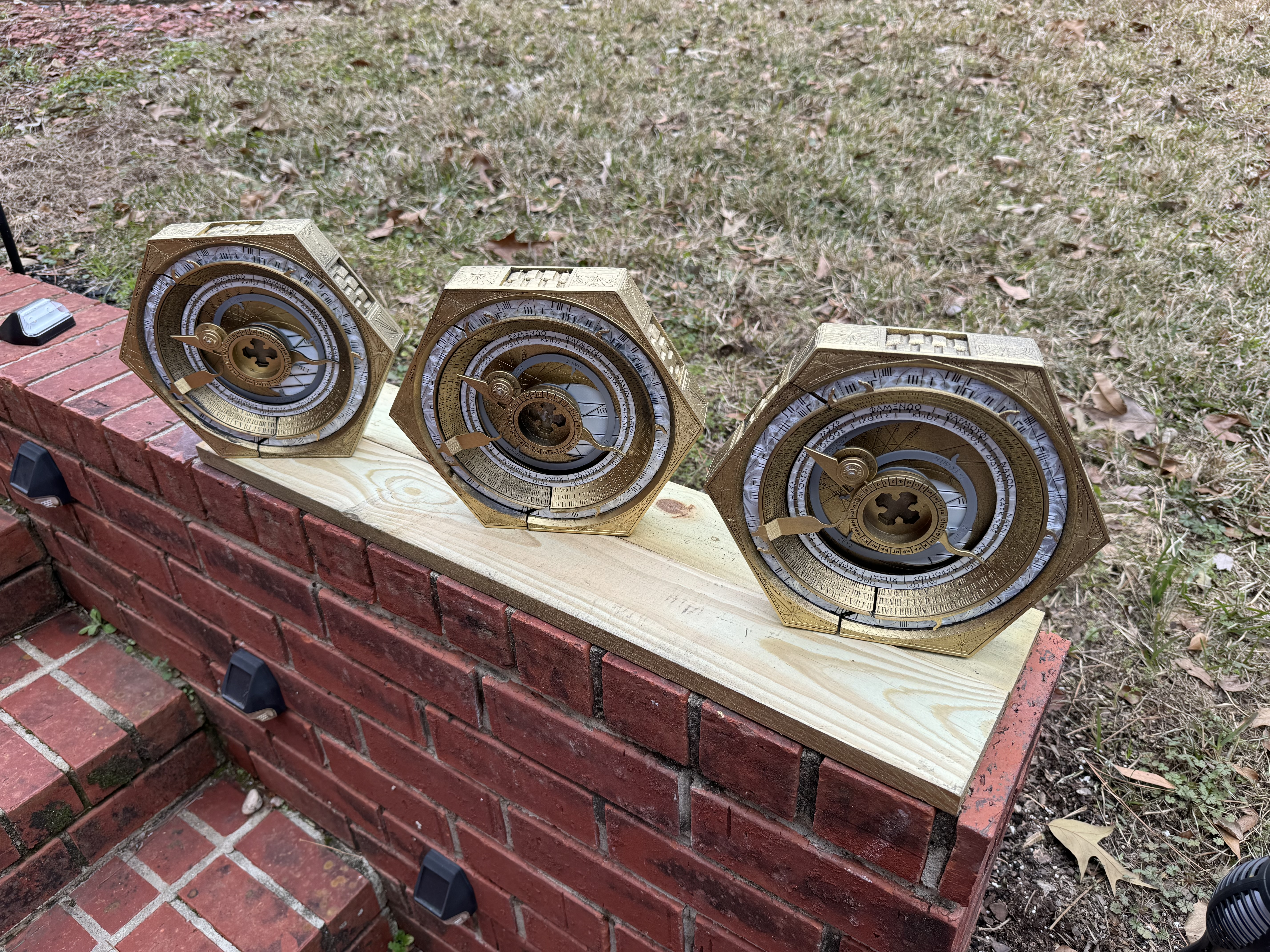

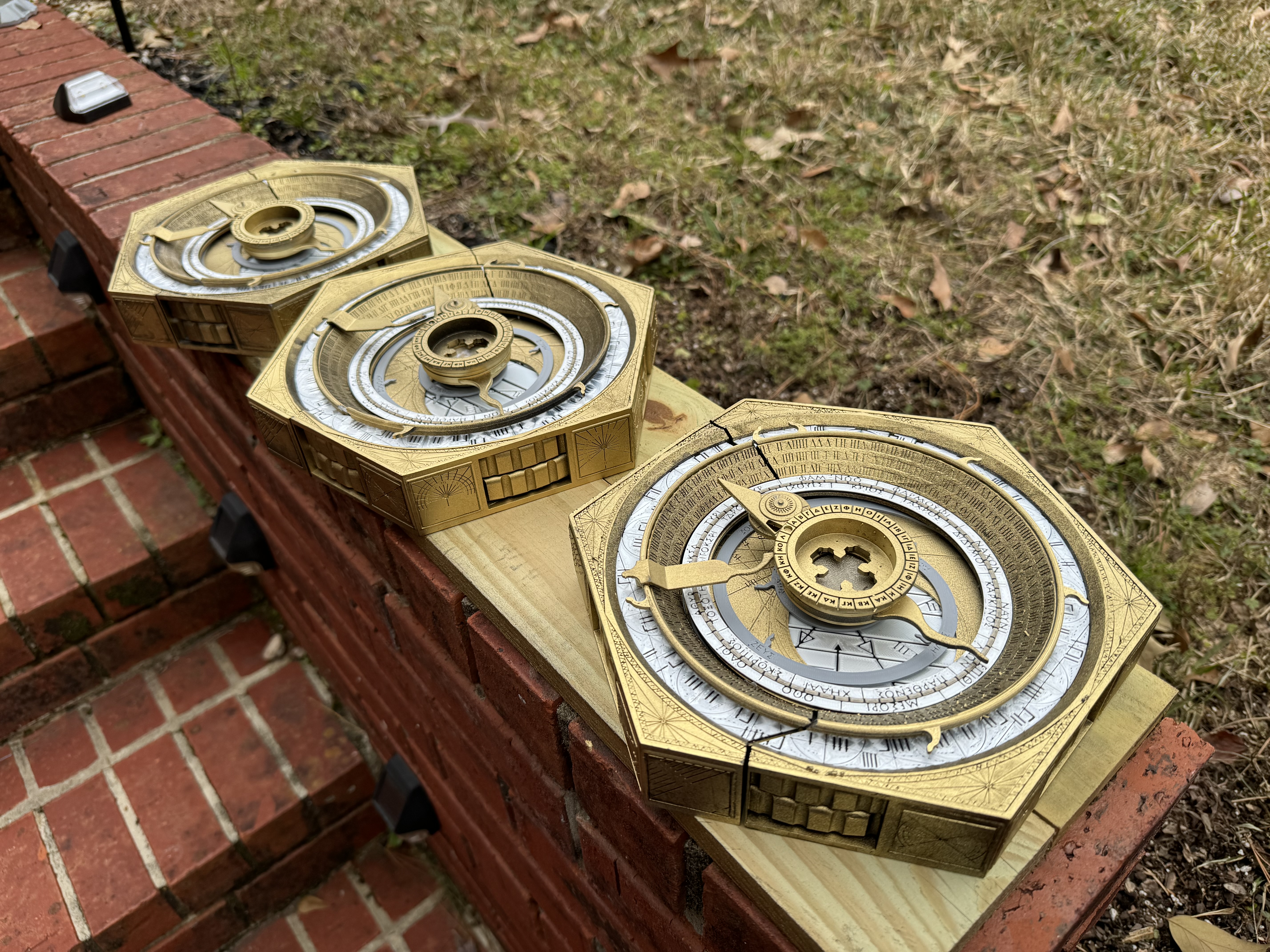

Kích thước Theo tôi biết, có nhiều kích thước khác nhau được sử dụng trong phim. Một đạo cụ chính cho các cảnh quay và một số cảnh chỉ hiển thị một nửa mặt số mà không có nửa kia. Một đạo cụ hành động có thể được cầm bởi đội khi lắp ráp trong các cảnh hành động và vừa vặn vào túi đưa thư. Một mặt số acrylic trong suốt có kích thước tương tự với động cơ, bánh răng và kim di chuyển mà các chi tiết được ghép vào trong quá trình hậu kỳ.

200mm là kích thước bản in đầu tiên tôi từng thử.

• kích thước này nên tương đương với đạo cụ "Den of Destiny" tại Disney World

205mm là kích thước bản in ưa thích của tôi

• dựa trên ảnh chụp cắt lớp, kích thước này nên tương đương với kích thước trên màn hình khi Mặt số được lắp ráp và sử dụng trong các cảnh hành động.

210mm được cung cấp theo yêu cầu.

248mm là bản in lớn nhất bạn có thể in trên khay 256mm

• dựa trên ảnh chụp cắt lớp, kích thước này nên tương đương với đạo cụ chính / cơ bản được trưng bày tại các buổi ra mắt phim và sự kiện thảm đỏ.
• Kích thước in dễ nhất cho Bambu FDM và vâng, tôi biết nó không "chính xác" là 248mm.

Hướng dẫn in

In các bộ phận theo thứ tự từ thư mục Mark4-[kích thước] tương ứng với kích thước bản in mong muốn của bạn. (hoặc sử dụng các dự án đa đĩa được cung cấp)

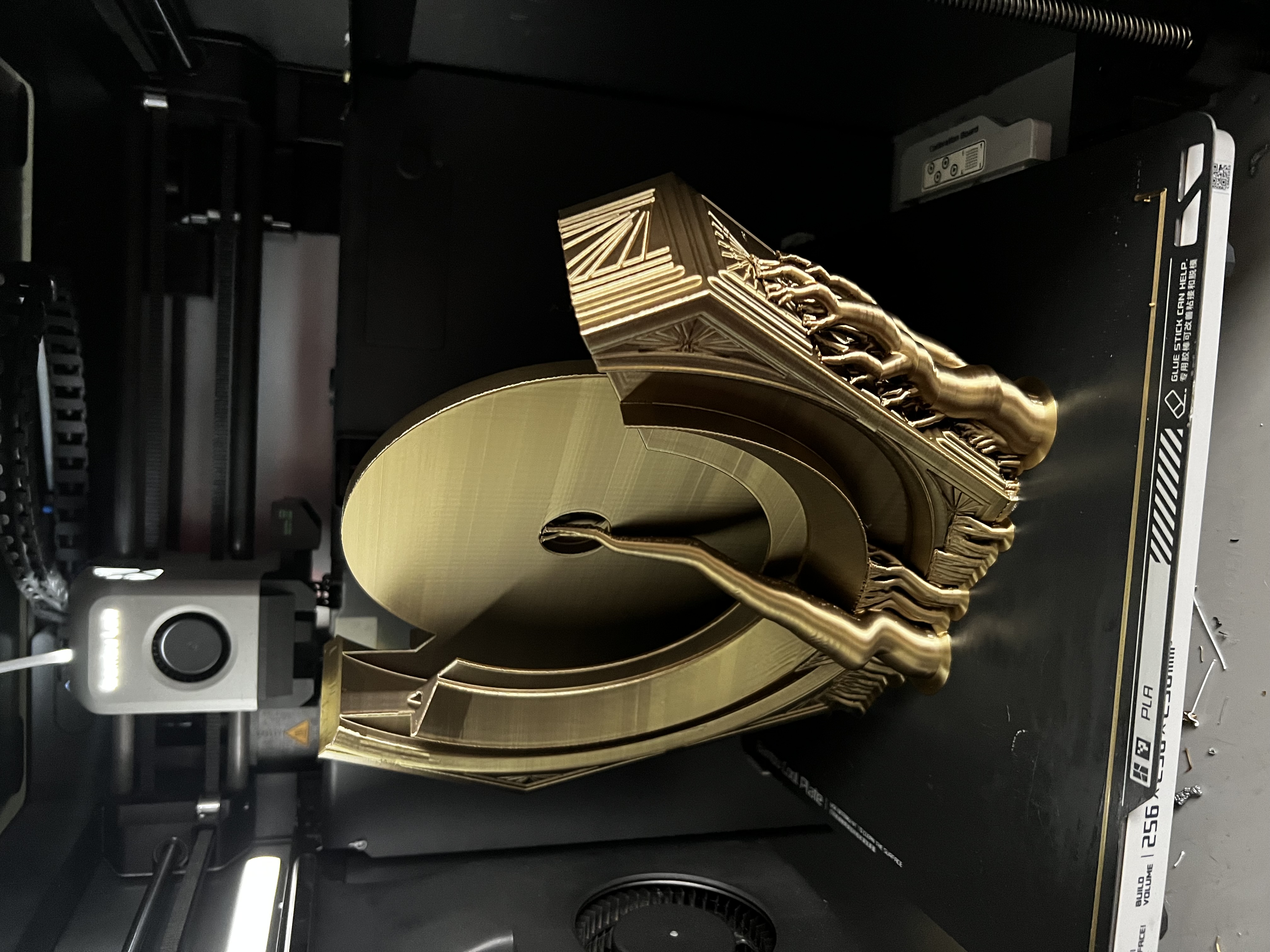

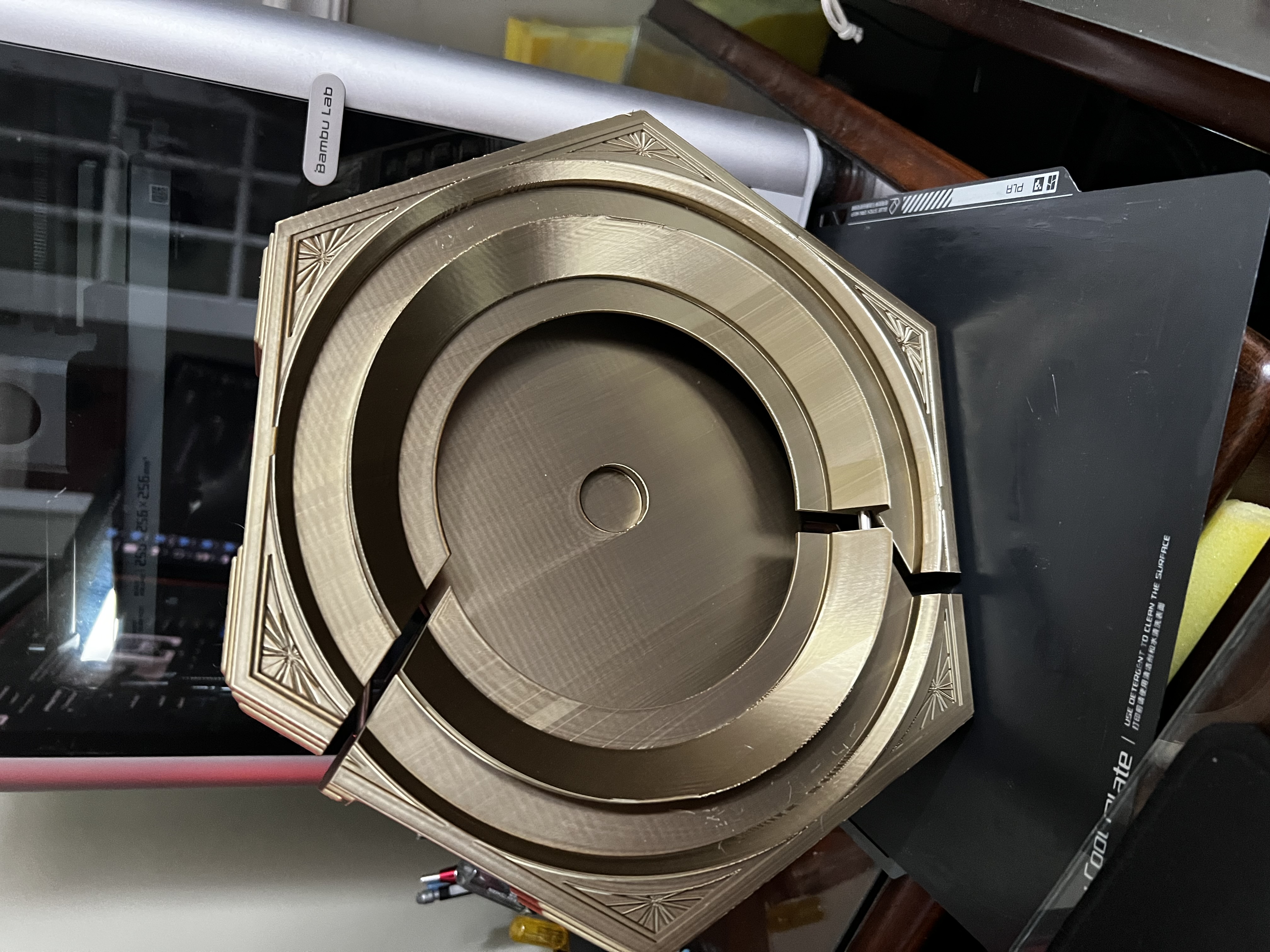

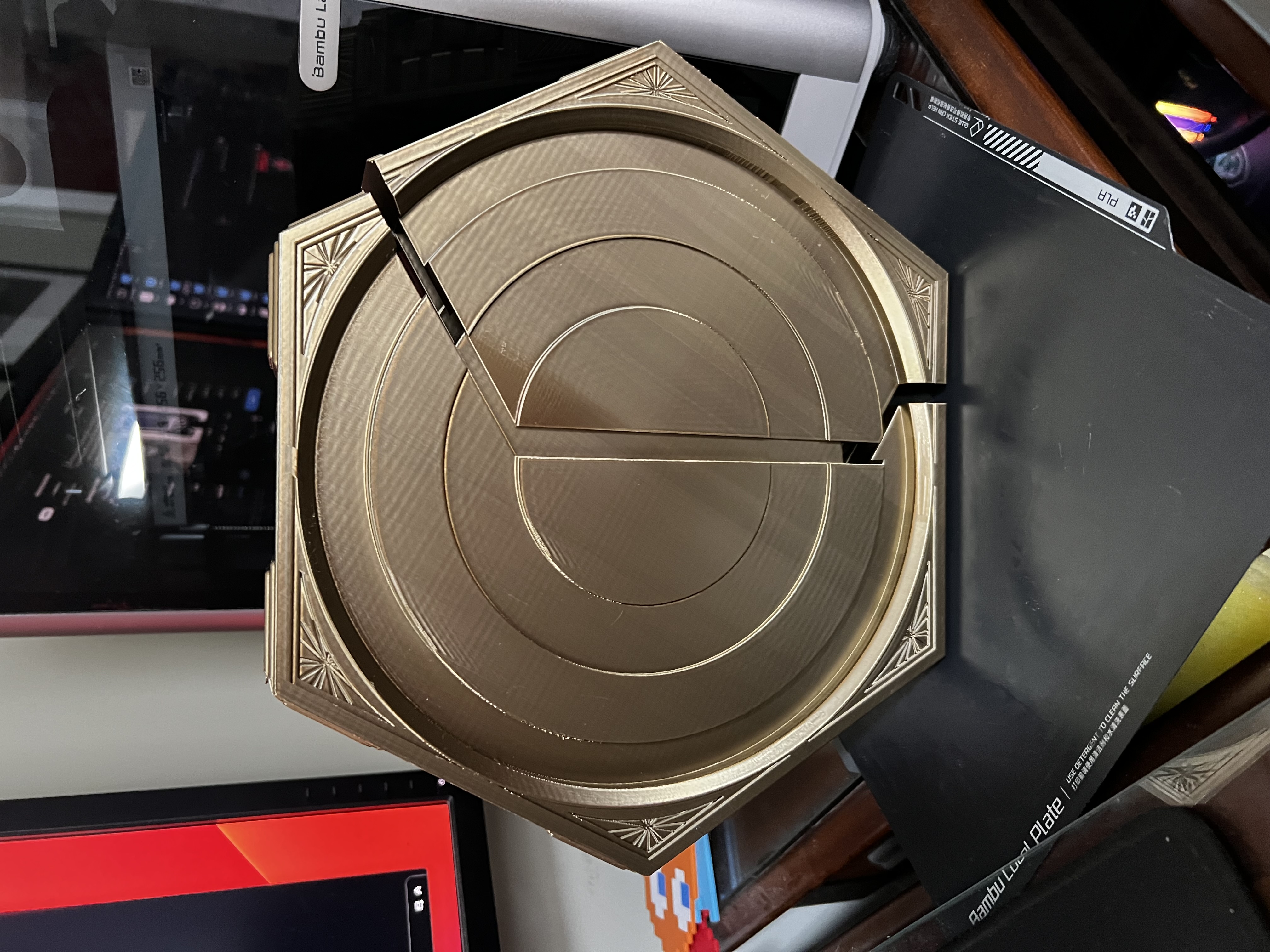

Đối với FDM, tôi thường in Mặt A và Mặt B với độ lấp đầy 60%. Các bộ phận còn lại tôi in với độ lấp đầy 100%. Đối với FDM, in bằng sợi mờ giúp che các đường nét. Tôi đã có kết quả tuyệt vời với cả sợi mờ Hatchbox và Bambu. In bằng sợi mờ nhiệt độ thấp có thể làm giảm vết xước.

In các bộ phận màu trắng bằng sợi màu trắng lụa và thêm điểm dừng trong phần mềm slicer ở khoảng 80% hoàn thành.

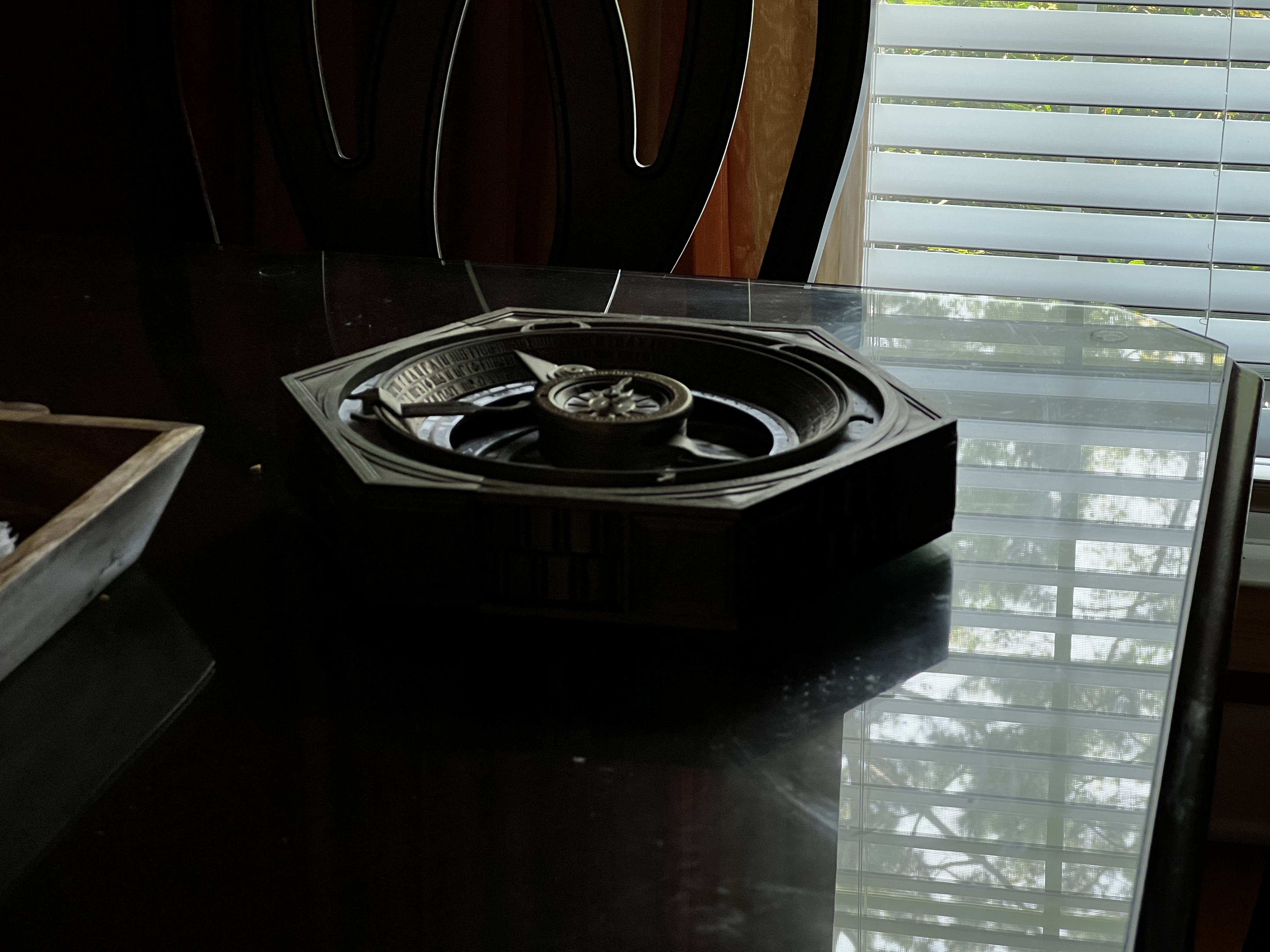

Đối với máy Resin, tôi thường in các mặt số resin tiêu chuẩn bằng nhựa Sunlu Standard Plus. Chúng có kết quả thực sự đẹp và có cảm giác chân thực.

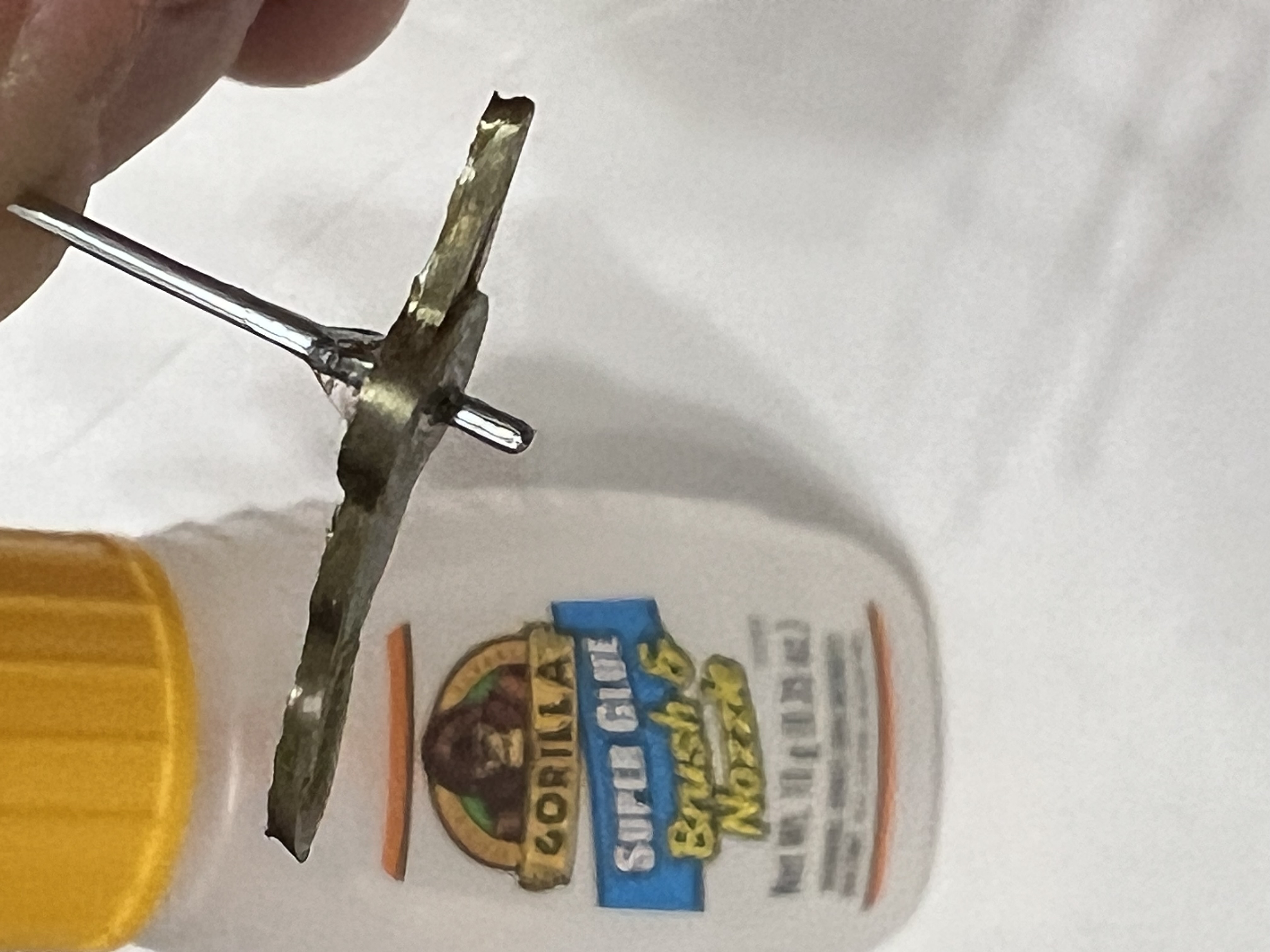

Các mặt số siêu cao cấp mà tôi đang mạ kim loại được in bằng hỗn hợp nhựa Sirayatech Blu và Build theo tỷ lệ 2:1 để tôi có thể khoan các dụng cụ treo cho quy trình mạ. Tôi vẫn đang tinh chỉnh kỹ thuật này vì nó tốn nhiều công sức và đòi hỏi một khoản tiền nhỏ cho các dung dịch mạ.

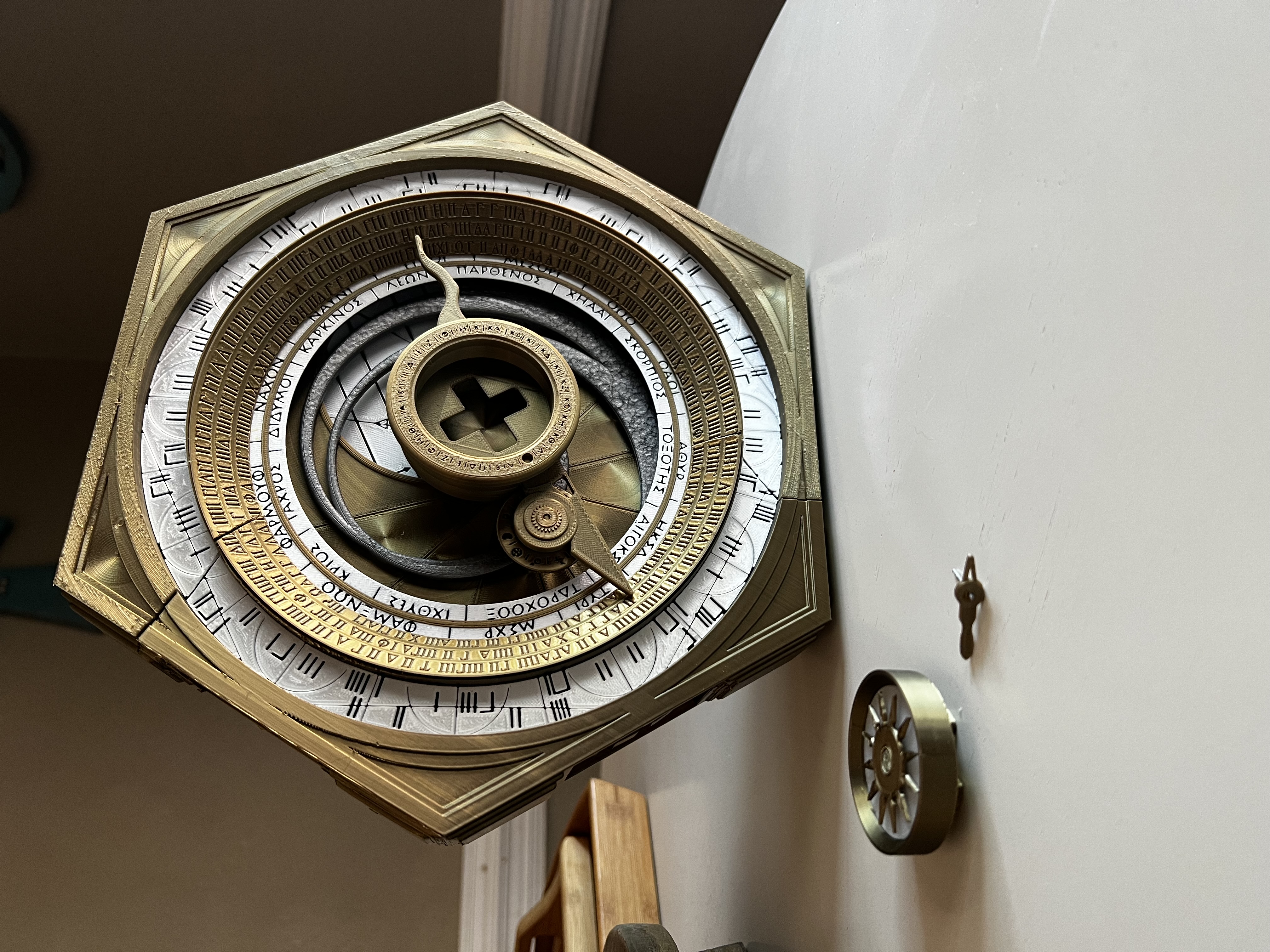

Lắp ráp Mark 4

Mark 5

Tháng 12 năm 2023: Lại bị lôi kéo

Tôi đã nghĩ mình xong rồi! (lại nữa). Có vẻ chưa xong! (Lại nữa)

Mạng xã hội. Tôi nên tránh xa nó. Vào khoảng đầu tháng 12, trong một buổi sáng uống cà phê như thường lệ trong khi chờ một cuộc họp, điện thoại của tôi rung lên với một tin nhắn mạng xã hội từ bên kia đại dương. Tóm tắt như sau:

”Tôi đang ở [địa điểm kỳ lạ] (ít nhất là theo tiêu chuẩn của Nam Alabama) Tôi muốn một trong những đạo cụ của bạn.. nhưng có hai vấn đề tôi lo ngại. Đường nét và vết sẹo do chống đỡ."

Trong bản đồ ghim đỏ nhỏ bé trong đầu tôi về những nơi tôi đã gửi Mặt số, địa điểm cụ thể này đã thu hút sự chú ý của tôi. Tôi đang nói chung chung ở đây... cố tình. Chỉ để nhấn mạnh động lực đổi mới mà không thu hút sự chú ý của một cá nhân trong cộng đồng đạo cụ Indy.

Tôi biết rằng tôi có thể làm một chiếc Mặt số mà không có đường nét và vết sẹo do chống đỡ, tôi đã làm rất nhiều chiếc nhưng tốn nhiều công sức; nhiều công đoạn chà nhám và xử lý hậu kỳ các bộ phận, làm tăng thời gian (và giá cả). Nhưng, vì tôi đã nghỉ ngơi vào mùa thu khỏi việc làm Mặt số, một vài điều đã nảy ra trong đầu tôi có thể được cải thiện.

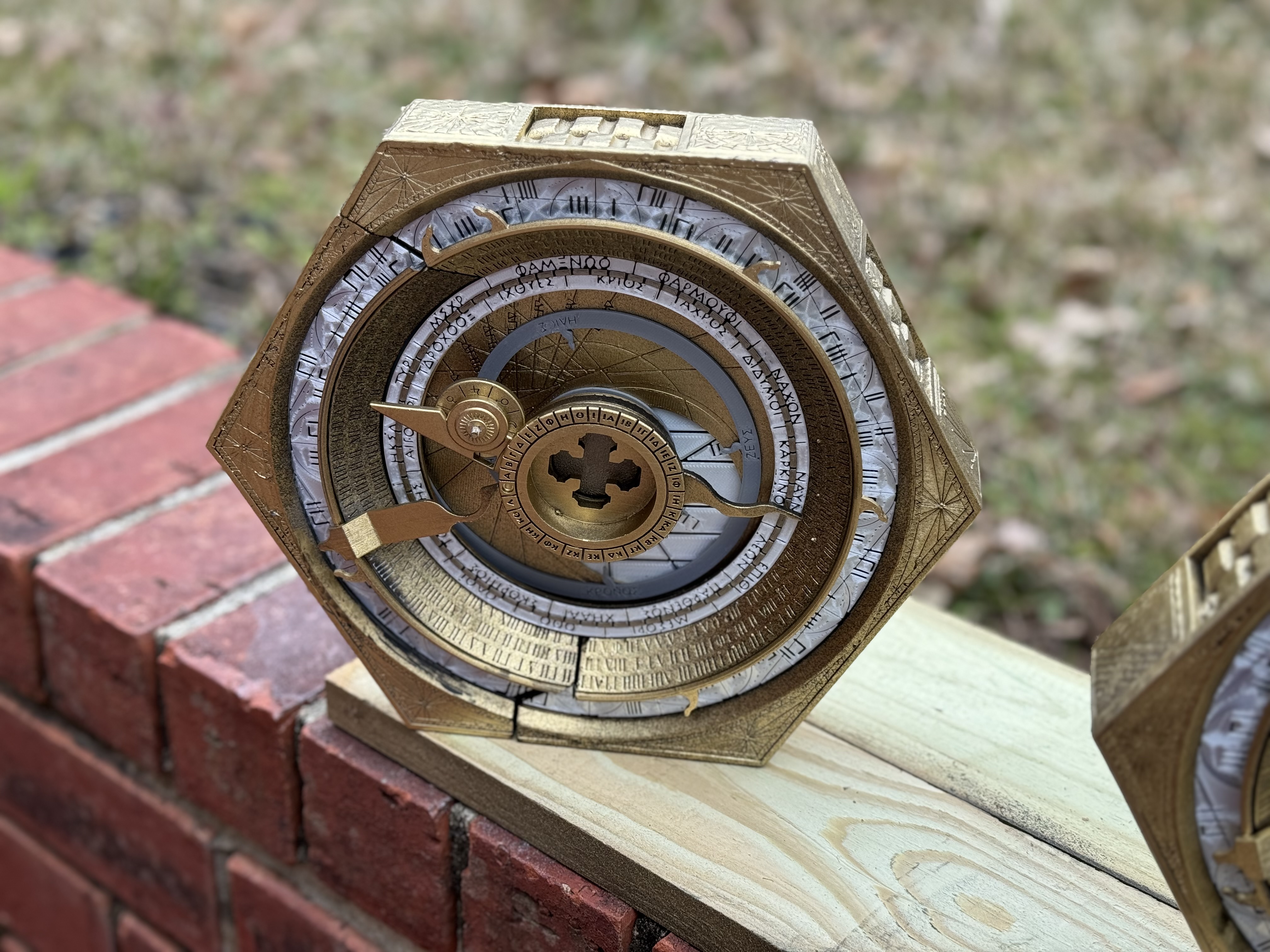

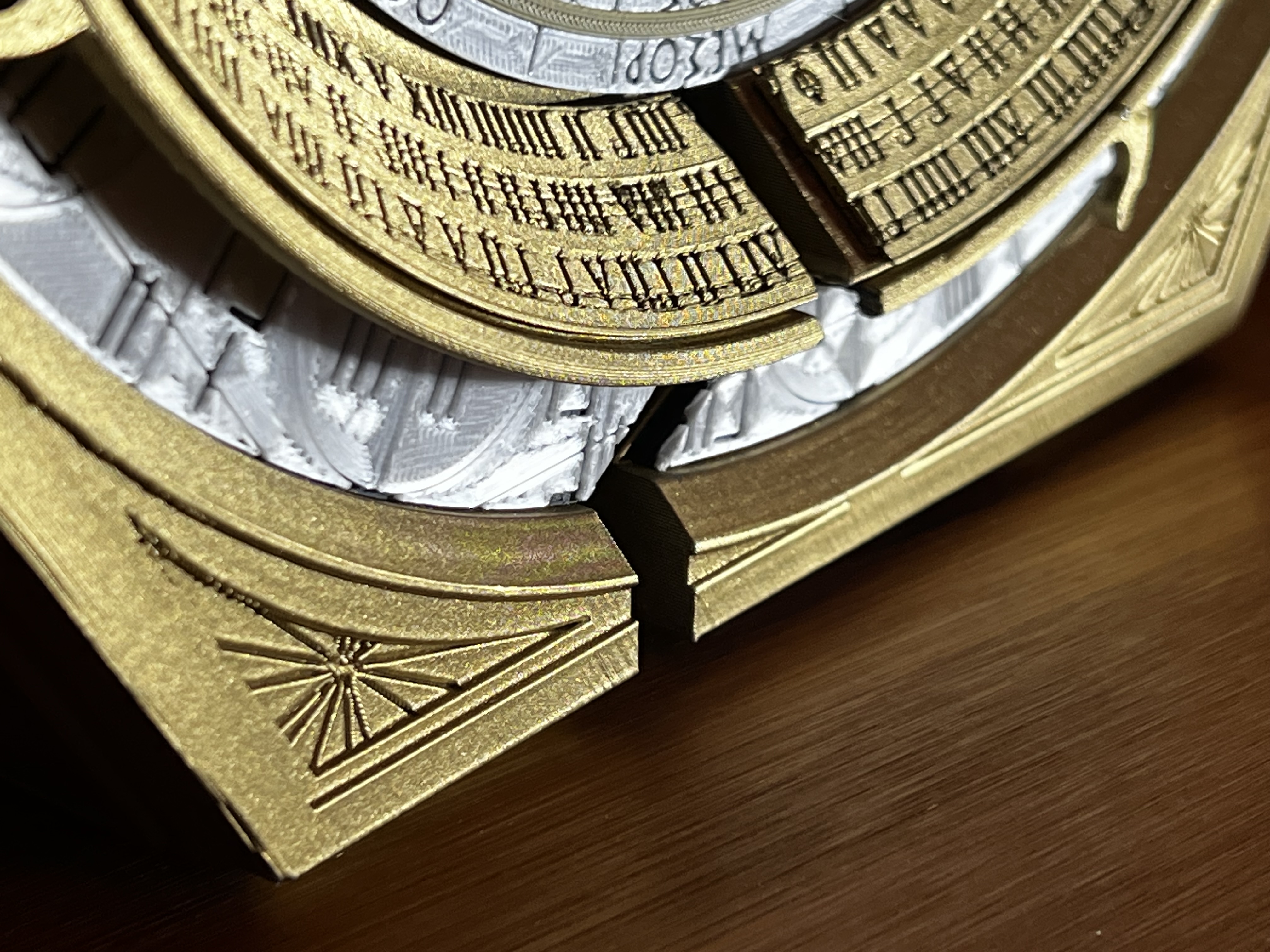

Hộp Mark 5 hoàn toàn tương thích với Mark 4. Sự khác biệt chính là hộp Mark 5 bổ sung các gợn sóng ở góc, tốt nhất là tạo ra bằng máy in Resin nhưng có thể khả thi trên FDM, đặc biệt ở kích thước lớn.

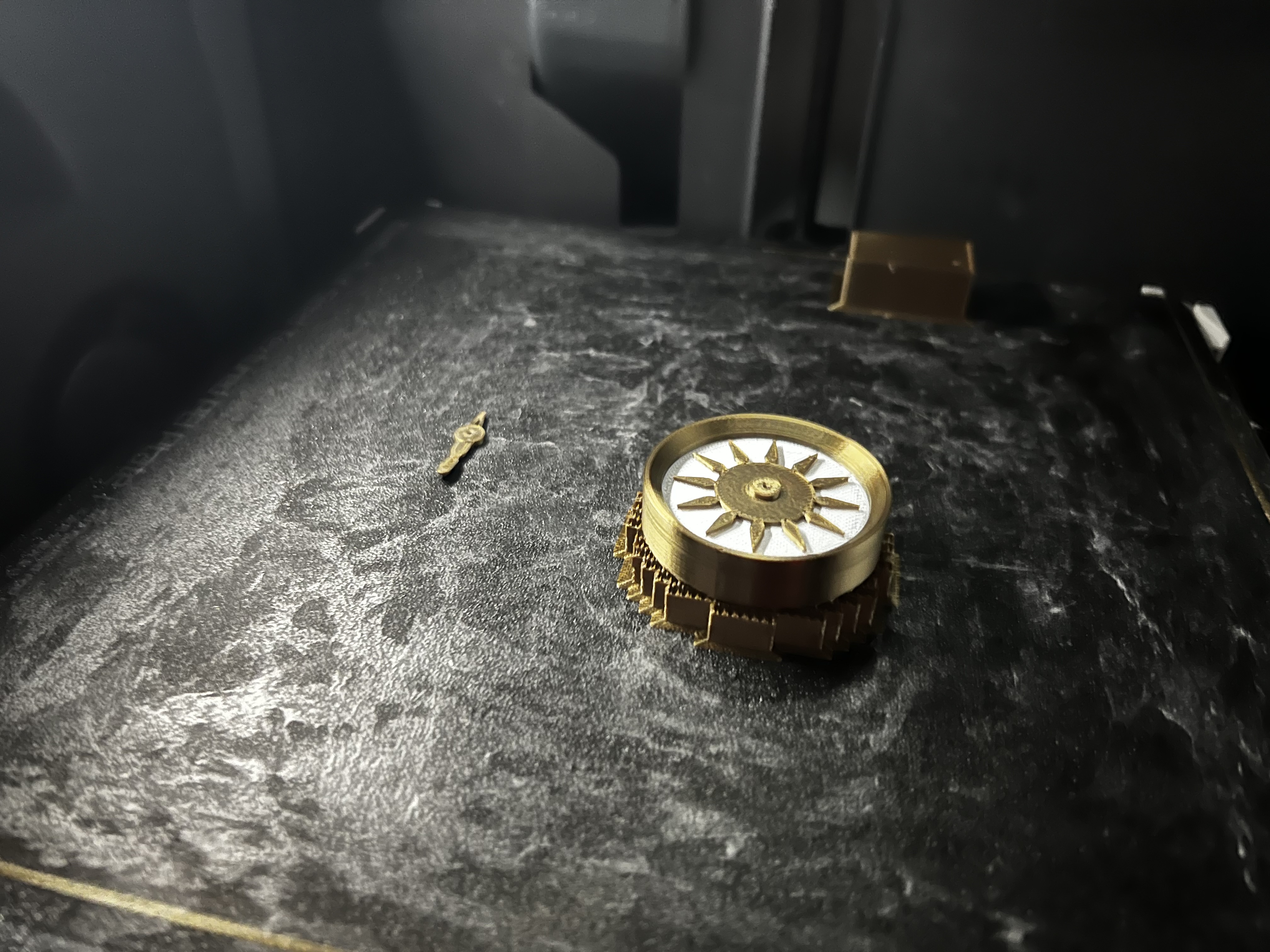

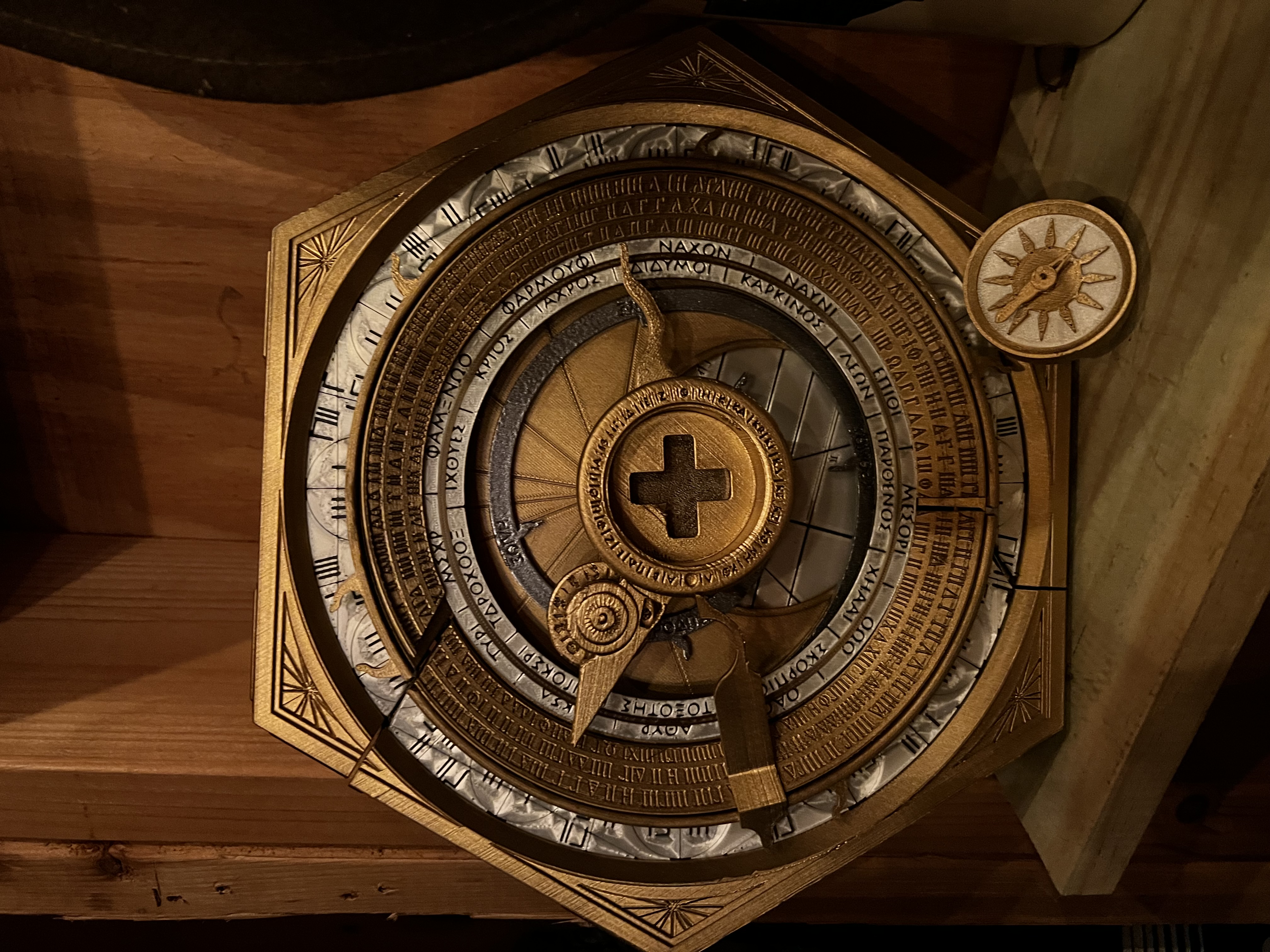

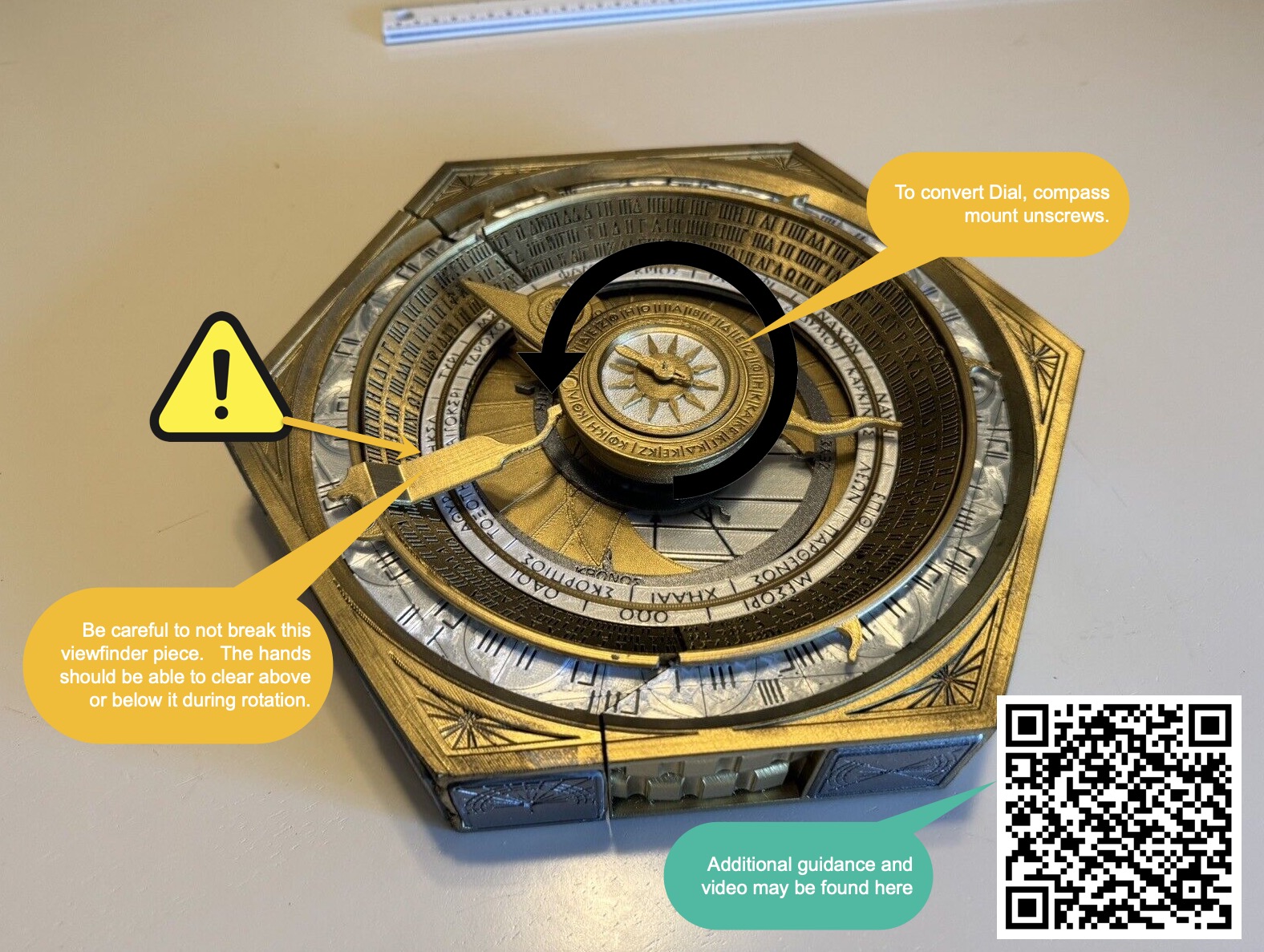

Một điểm khác biệt nữa trong Mark 5 là có tùy chọn / la bàn thay thế với giá đỡ hơi sửa đổi để tăng tính linh hoạt trong việc định vị và giảm nguy cơ nứt ống kính khi tháo giá đỡ.

Để hoàn thành giá đỡ mới, hãy xem tệp Compass Instructions.pdf trong các tệp khác.

Hoàn thiện Mẹo

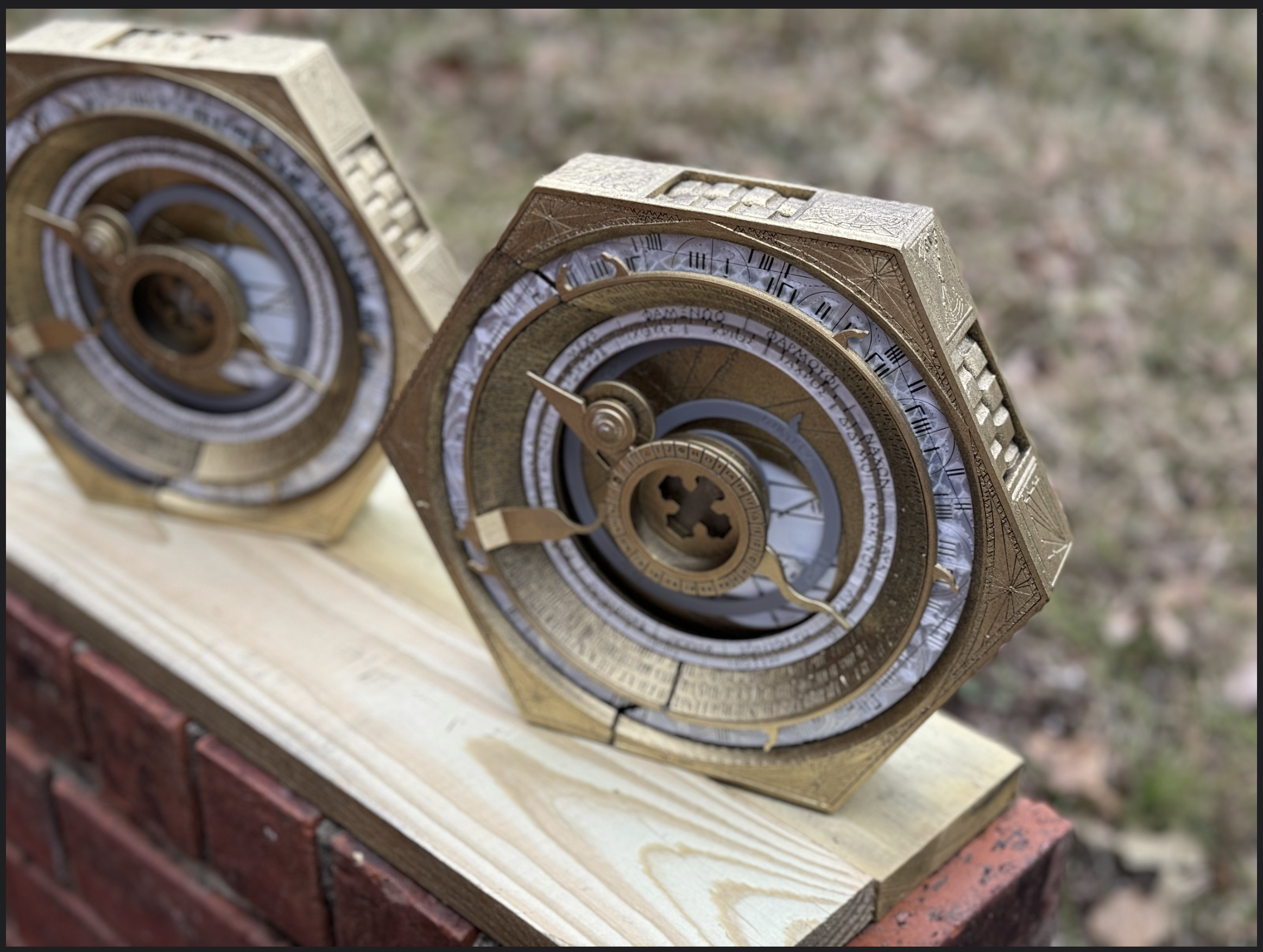

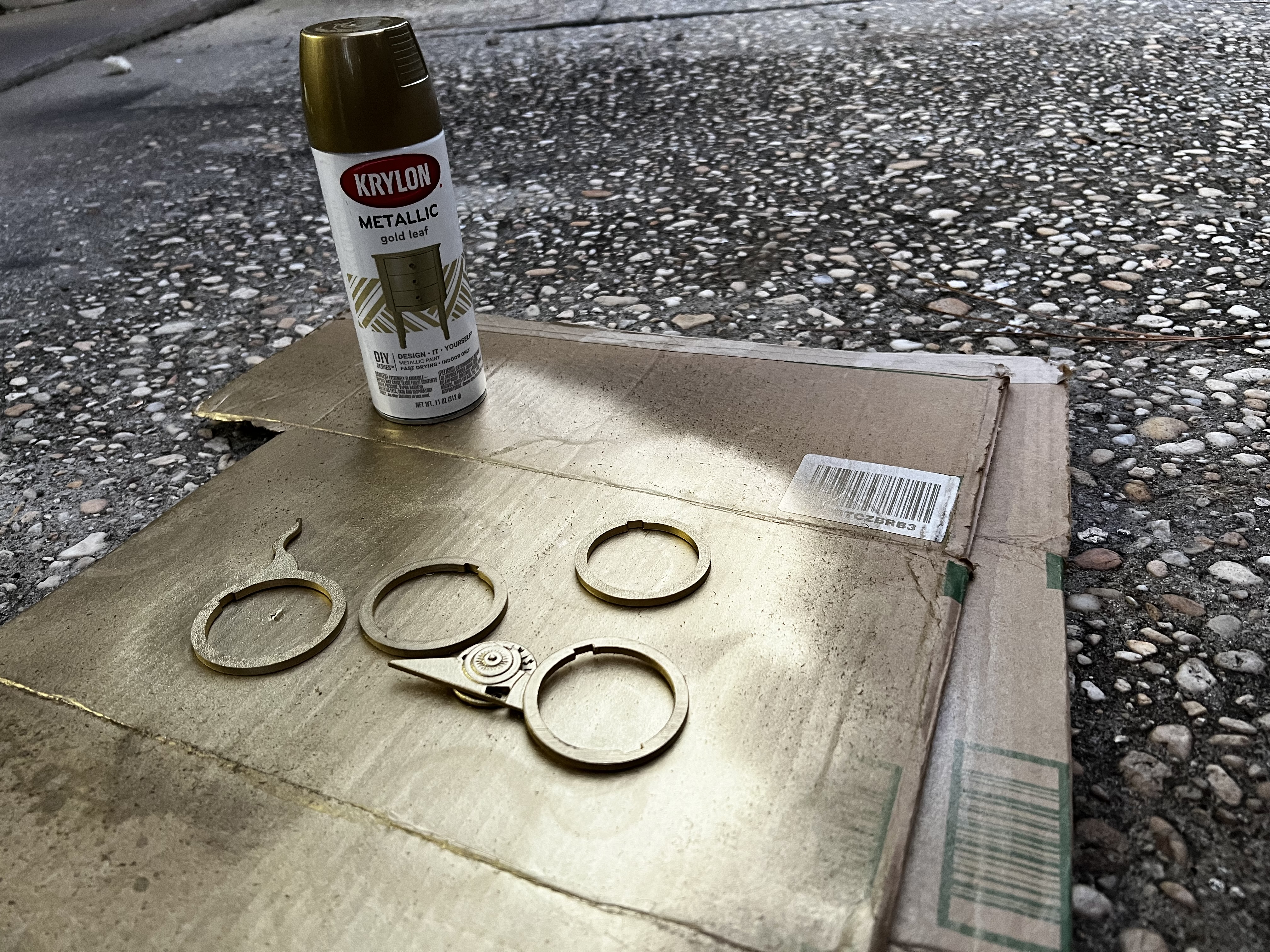

Các bộ phận màu vàng: Chà nhám các vết sẹo do chống đỡ Sơn lót màu Đen mờ Sử dụng Krylon Golf Leaf (bằng air brush hoặc bình xịt) phun nhẹ lên các bộ phận màu vàng để các vảy vàng rơi lên các bộ phận. Thực hiện các lớp mỏng và để một ít lớp sơn lót màu đen hiện ra. Điều này tạo cho nó một vẻ ngoài kim loại cổ điển.

Các bộ phận màu trắng: Sử dụng sợi màu trắng lụa và Dừng bản in ở 85%. (Tôi thêm một điểm tạm dừng trong thanh trượt xem trước). Hướng của lụa tạo hiệu ứng óng ánh. Tôi cũng đã từng phủ nhẹ các bộ phận này bằng lớp bụi lấp lánh ván trượt theo phương pháp phun tương tự như lá vàng ở trên.

Mark 42

Vị trí tôi để lại dự án này không làm tôi hài lòng. Thiết kế phích cắm trung tâm rất hữu ích để làm cho các bản dựng trước đó dễ tiếp cận với máy in FDM cấp thấp và hiệu quả làm cho các bộ phận của những Mặt số đó có thể tháo rời. Thiết kế phích cắm trung tâm cũng là một điểm không chính xác khiến tôi khó chịu.

Bạn có thể đọc thêm về lý do (và cách) tôi xem xét lại thiết kế này tại đây: https://arcadeshenanigans.com/blog/2024/7/11/dial-of-destiny-a-year-later

Trong những tuần tới, tôi sẽ làm việc để cung cấp hướng dẫn tốt hơn.

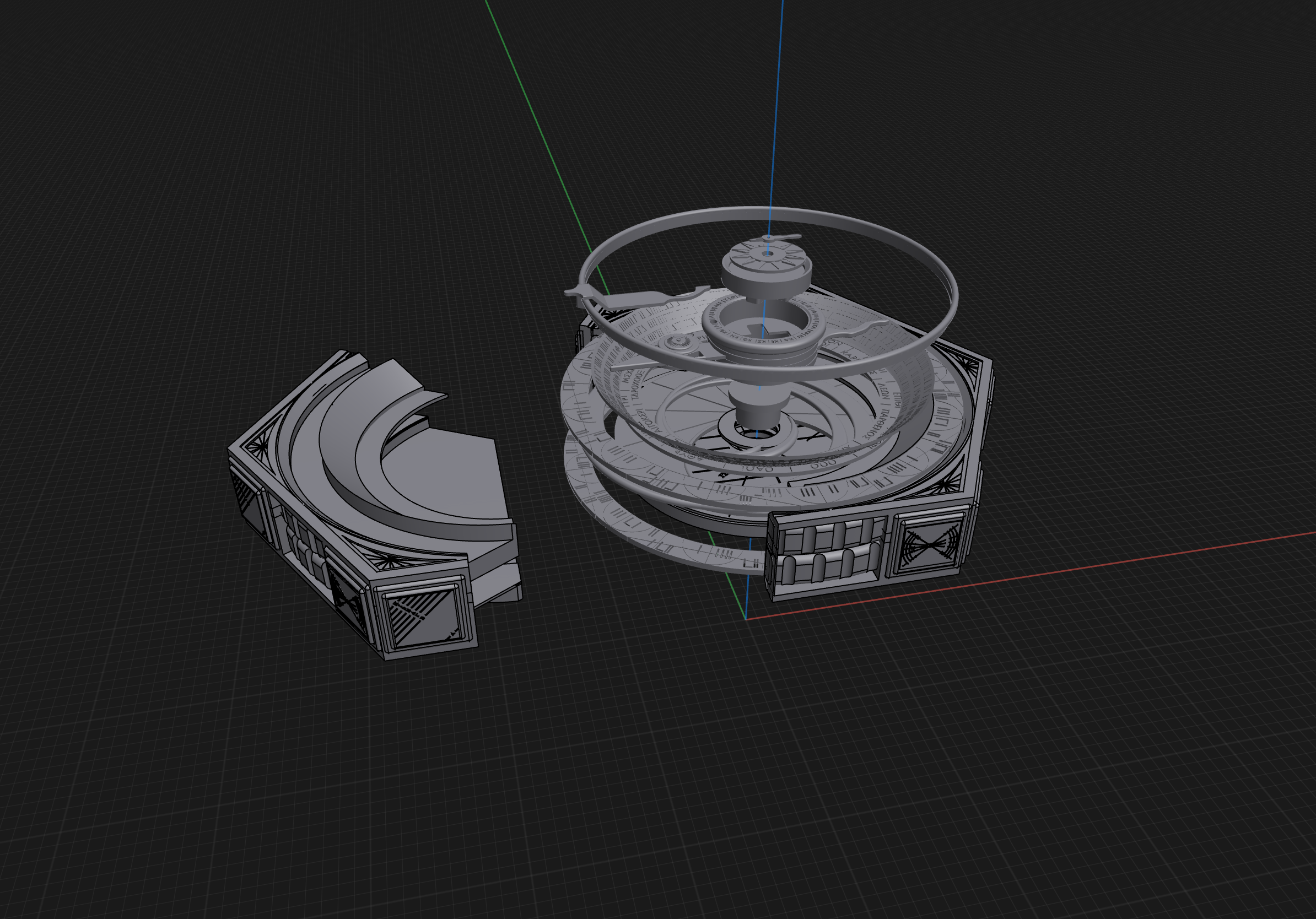

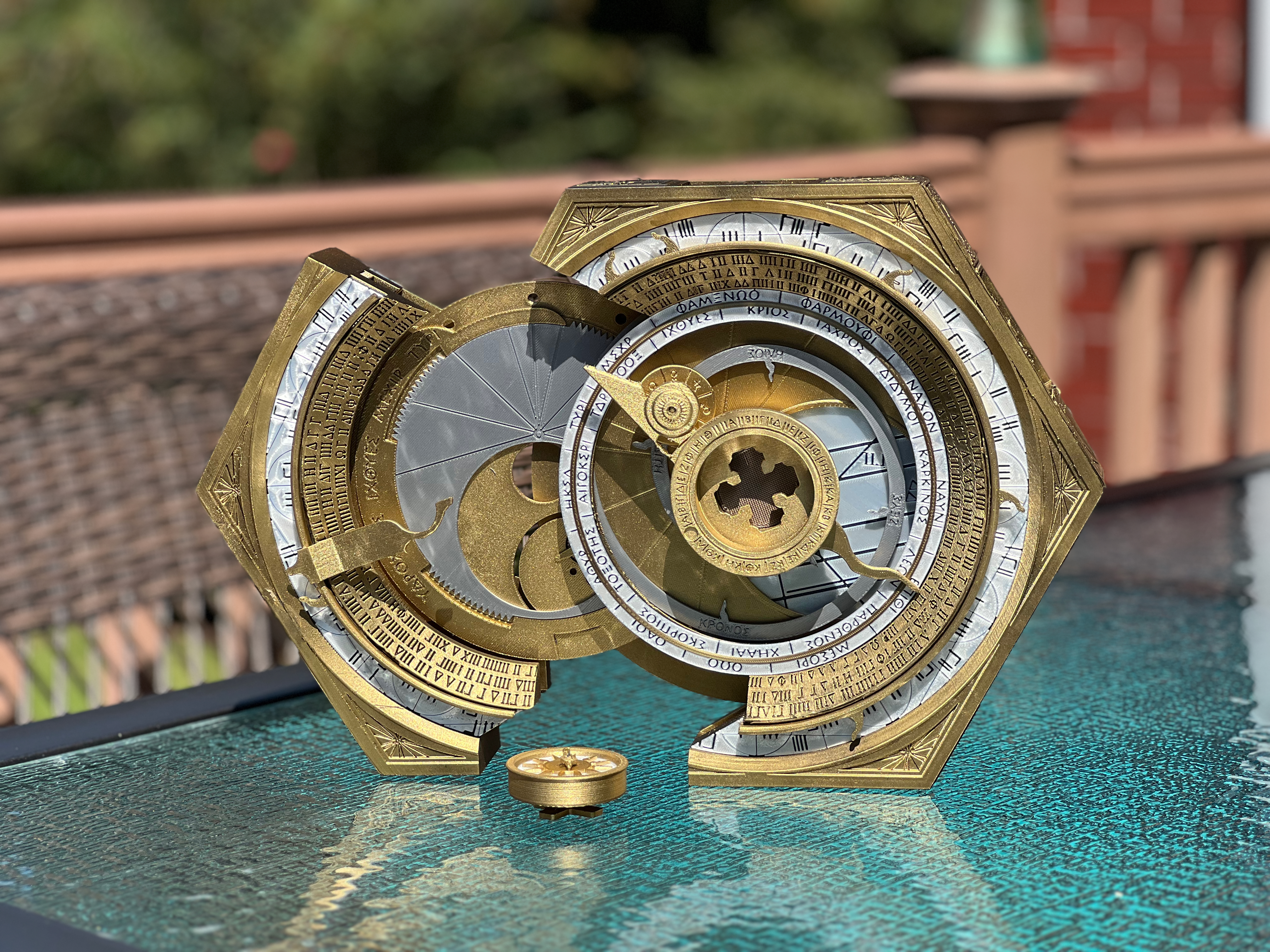

Bản dựng Mark42 nhằm mục đích khớp chính xác hơn với đạo cụ chính được làm cho phim, đặc biệt là cách hai nửa của Mặt số tách ra và lồng vào nhau. Tôi nhanh chóng nhận ra rằng để phù hợp với khoảng cách dọc đó, các thiết kế ban đầu của tôi cần phải sửa đổi đáng kể.

Vì vậy, các bộ phận Mark42 không tương thích ngược với Mark5. Xin lỗi. Nó liên quan đến việc các bản dựng trước đó có góc sai cho bát chữ khắc; những thay đổi đó nhất thiết phải lan sang các bộ phận khác của bố cục mô hình.

Theo một số cách, Mark42 đơn giản hơn các bản dựng trước đó về số lượng bộ phận. Theo những cách khác, nó đòi hỏi nhiều hơn vì nó yêu cầu khả năng in resin khổ lớn. Tôi đoán bạn "có thể" cắt nó ra và lắp vừa trên máy in nhỏ hơn nhưng chỉ nghĩ đến việc xử lý mối nối sau khi in đã khiến tôi co giật.

Các tệp Mark42 cũng có tại đây: https://www.dropbox.com/scl/fo/ri5518rhd6o7xgwtopcck/AIjLDEFruoLmYTJcQ5vAXF0?rlkey=d6350ydgt2t1mdirqy2t8mbqr&dl=0. Tài liệu cho Mark42 nằm trong đầu tôi. Tôi đã quay một video hướng dẫn… và tôi sẽ cắt và tải lên vào một ngày nào đó..

FAQ

Hỏi: Bạn có thể làm cho tôi một cái giống như vậy không?

Trả lời: Chế tạo một chiếc như thế này có thể là một dự án bổ ích và không quá khó, chỉ là hơi tốn thời gian. Tuy nhiên, nếu bạn không có ý định hoặc không được trang bị để làm điều đó, tôi hiểu. Có một trang đặt hàng trên blog của tôi. Thời gian hoàn thành điển hình là 2 tuần và giá thú nhận là khá cao để tránh các yêu cầu làm tôi quá tải và tính đến chứng OCD của bản thân đối với các tác phẩm đặt hàng. Các sản phẩm còn lại, loại 2 và các thử nghiệm về kích thước của tôi thường có trên eBay với rất nhiều hình ảnh. Ngoài ra còn có khá nhiều bản dựng của bên thứ ba trên eBay.

Hỏi: Bạn có thể làm các bộ phận màu trắng cho tôi không?

Trả lời: Chắc chắn rồi. Với giá hai mươi lăm USD cộng với phí vận chuyển cho các vòng chữ khắc phía trước và phía sau, vòng chữ khắc giữa và đĩa màu trắng. Tôi thường có thể gửi các bộ phận màu trắng đi trong vòng vài ngày. Tôi sẽ thiết lập một trang đặt hàng vào một ngày nào đó cho việc này nhưng hiện tại hãy nhắn tin riêng cho tôi nếu bạn cần.

Hỏi: Bạn có bao giờ tặng Mặt số không?

Trả lời: Rất thường xuyên. Nếu bạn có một mục đích sử dụng tích cực về mặt tâm linh cho một trong những thứ này - Hãy cho tôi biết!
