Khuôn Khoan Tay Nắm Cửa 1

1 hình

DIY

Khuôn Khoan Tay Nắm Cửa

Tác giả MW_349046

Lượt tải
107
Lượt thích
5
Lượt coi
407

File 2 1,2 MB

  • Bohrschablone_T_rblatt_78mm_80mm_1766986388.STEPSTEP · 1,2 MB
  • Zentrierstift_1766986389.STEPSTEP · 27,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

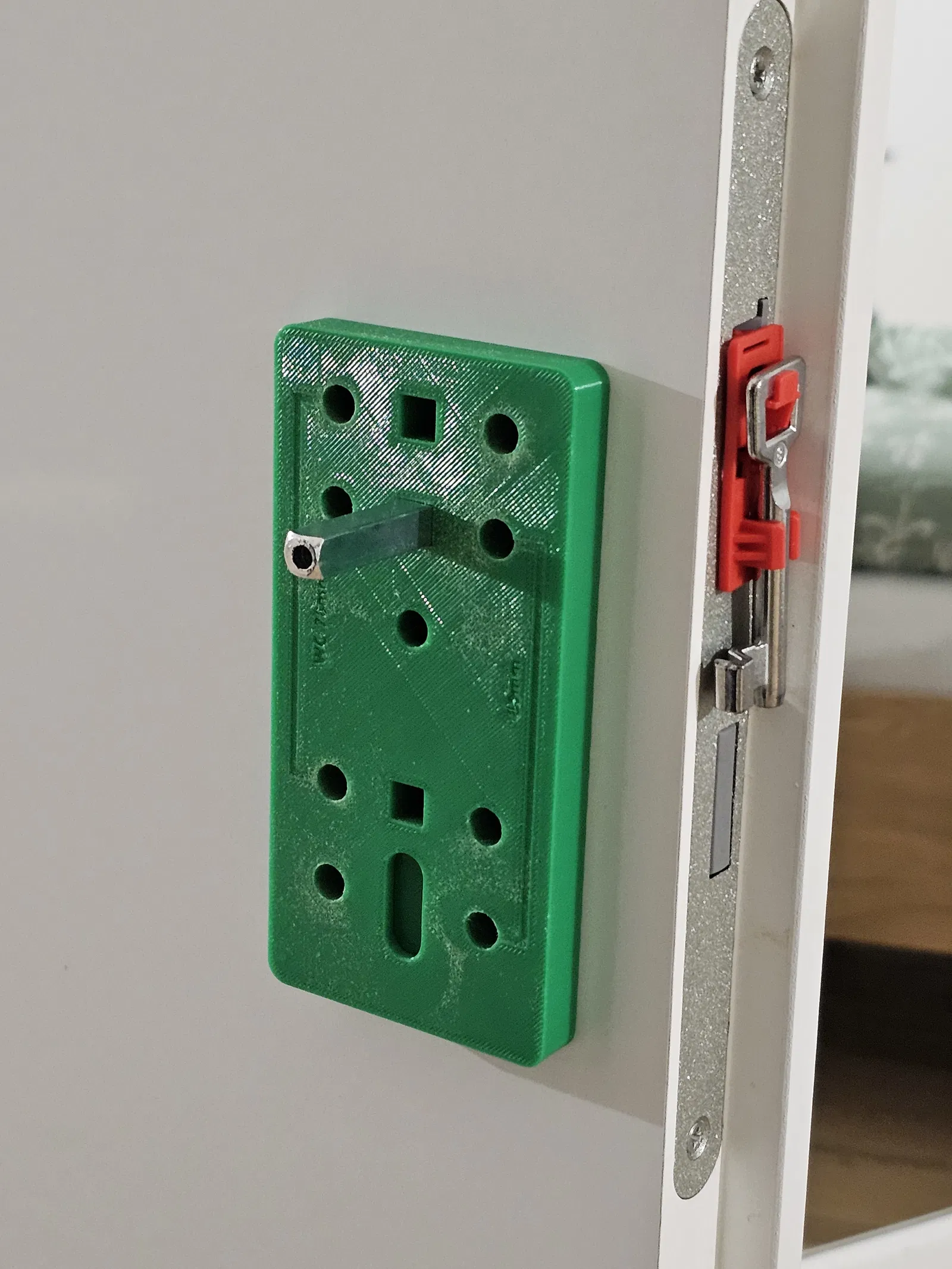

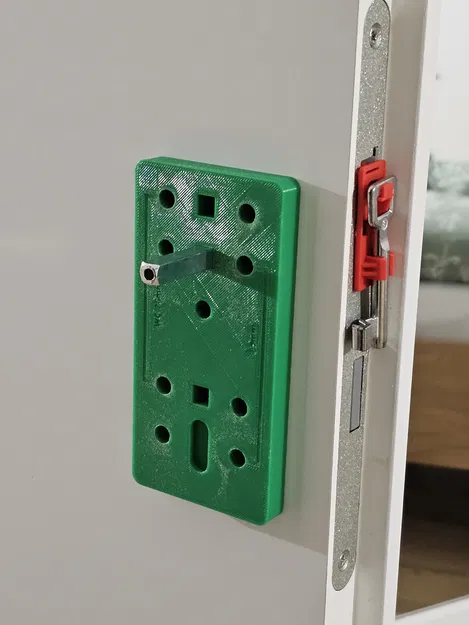

.Khuôn khoan để khoan lỗ cho bộ tay nắm cửa.
Hai khoảng cách, 78mm cho cửa phòng tắm/WC và 80mm cho cửa có khóa.

Đường kính lỗ khoan 7,5mm

Đối với cửa có khóa, khuôn khoan được căn chỉnh phía trên bằng thanh vuông và phía dưới bằng chốt định tâm trong lỗ dài.

Đối với cửa phòng tắm/WC, khuôn khoan được căn chỉnh bằng 2 thanh vuông.

Trong cả hai trường hợp, hãy đảm bảo khuôn khoan được căn chỉnh song song với cạnh cửa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
2
Tổng dung lượng
1,2 MB
File lớn nhất
1,2 MB
