Keycap OLS
Keycap cầu tròn dạng thấp kiểu OLS, có các phiên bản MX, Choc Small và Choc Large cho in resin hoặc FDM. Bài viết cung cấp chi tiết về các biến thể, hướng dẫn in ấn cho cả FDM và resin, cùng thông tin giấy phép và lời cảm ơn.
Mô tả

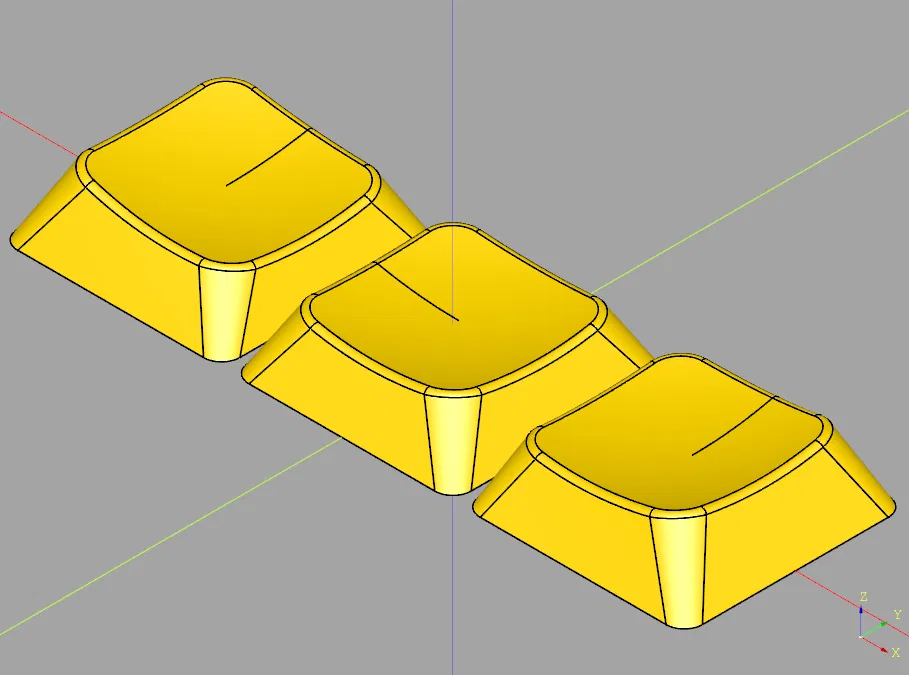

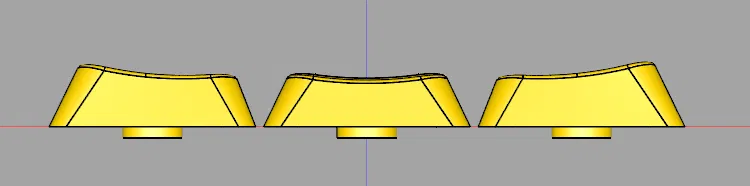

Keycap cầu tròn dạng thấp kiểu OLS. Phiên bản MX, Choc Small và Choc Large dành cho in resin hoặc FDM.
Nguồn CadQuery và nhiều biến thể hơn tại https://github.com/DeltaWhy/ols
Cập nhật 2024-09-01: Đã thêm các file chính xác cho phiên bản choc-lg và mx. Đã thêm bản remix với các keycap MX bổ sung.
Biến thể
Mỗi thư mục chứa file STL và STEP của mỗi keycap. Các file có hậu tố -cut được thiết kế và định hướng sẵn để in FDM, còn các file không có hậu tố này thì phù hợp cho in resin.
MX

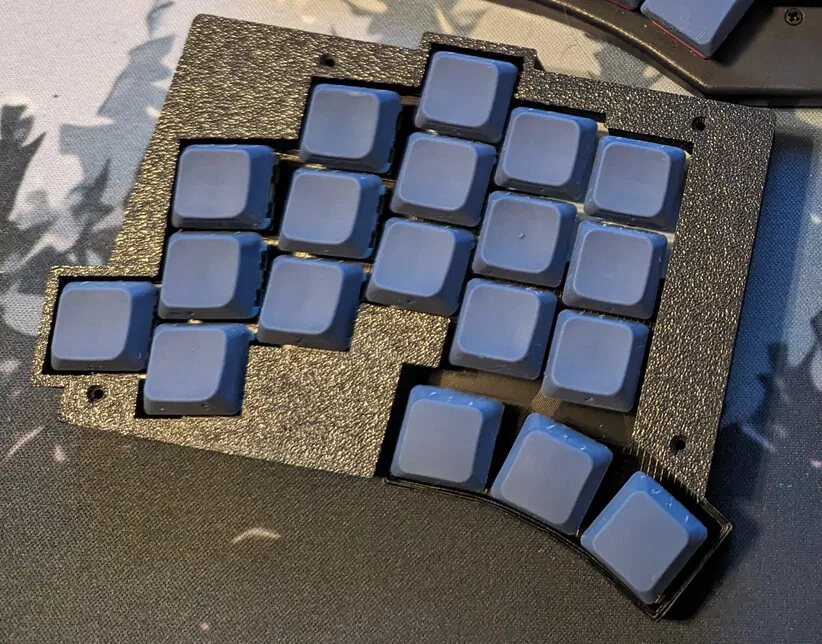

Keycap với stem kiểu MX. Được thiết kế cho các switch low-profile (ví dụ: Gateron KS-27, Gateron KS-33, NuPhy, Kailh Choc v2) nhưng cũng có thể dùng với các switch full-sized.
Choc Large
Keycap với stem Choc nhưng khoảng cách theo chuẩn MX.
Choc Small
Keycap với stem Choc cho khoảng cách theo chuẩn Choc. Bạn sẽ thấy có khoảng trống nếu dùng chúng trên bàn phím có khoảng cách MX.
In ấn
Đối với in FDM, các keycap này hoạt động tốt nhất khi đặt nghiêng 90 độ so với mâm in. Điều này giúp stem chắc chắn (đặc biệt là stem Choc, các góc nghiêng khác rất dễ gãy) và bề mặt phím đẹp ngay cả khi không chà nhám. Bạn nên dùng các phiên bản file -cut đã được định hướng sẵn. Các file này cắt bớt một phần cạnh sau để tạo bề mặt phẳng nhỏ cho việc bám dính với mâm in.
Cài đặt của tôi:
| Cài đặt | Giá trị | Ghi chú |
|---|---|---|
| Layer height | 0.12mm | Chiều cao lớp nhỏ hơn không cải thiện chất lượng nhiều lắm. |
| First layer height | 0.2mm | |
| Perimeters/Shells | 3 hoặc hơn | |
| Infill | 20% | Không quan trọng, vì chúng rất mỏng nên gần như toàn bộ bản in sẽ là perimeters. |
| Supports | Chỉ trên mâm in (On build plate only) | |
| Support Z gap | 0.12mm | |
| Support interface | 100% | |
| Seams | Aligned | |
| Raft | Tùy thuộc | Tôi có kết quả tốt với keycap R3 và R4 khi dùng raft, nhưng keycap R2 liên tục bị lỗi. In phiên bản -cut trực tiếp trên mâm in thì tốt hơn cho những cái đó. Keo hồ (Glue stick) giúp ích. |
| Avoid crossing perimeters | Bật (On) | |
| Z-hop | 0.24mm | Chỉ khi in một lô - đối với một keycap thì không cần. |
| Z-hop starting at | 1mm |
Đối với in resin, bạn có thể sẽ muốn sử dụng loại nhựa "ABS-like" để đảm bảo stem chắc chắn.
Giấy phép
Tác phẩm này được cấp phép theo Creative Commons Attribution-ShareAlike 4.0 International License.
Lời cảm ơn
Tác phẩm này lấy cảm hứng từ LDSA và OPK nhưng không dựa trực tiếp vào cái nào. Xin đặc biệt cảm ơn những người trong cộng đồng Discord fingerpunch, những người đã đưa tôi vào thế giới low-profile ngay từ đầu và đã đưa ra nhiều phản hồi hữu ích trong suốt quá trình.
