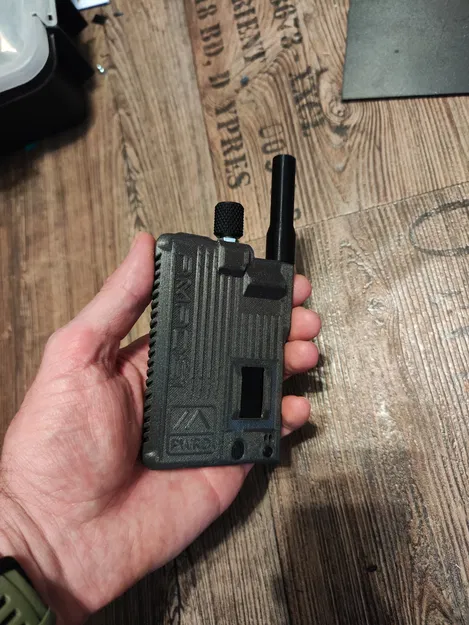

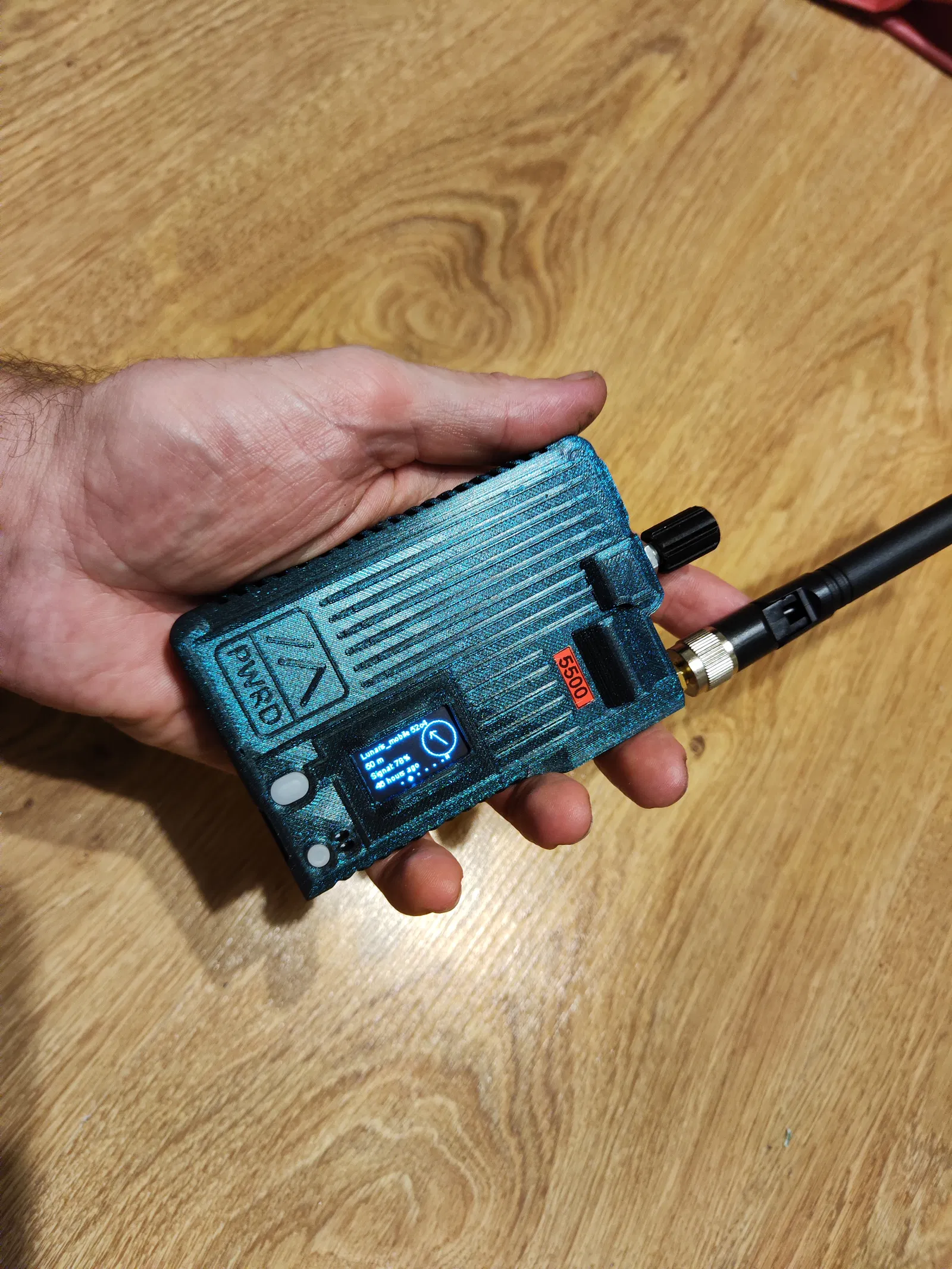

Vỏ Meshtastic Heltec V3 "AMade 1"

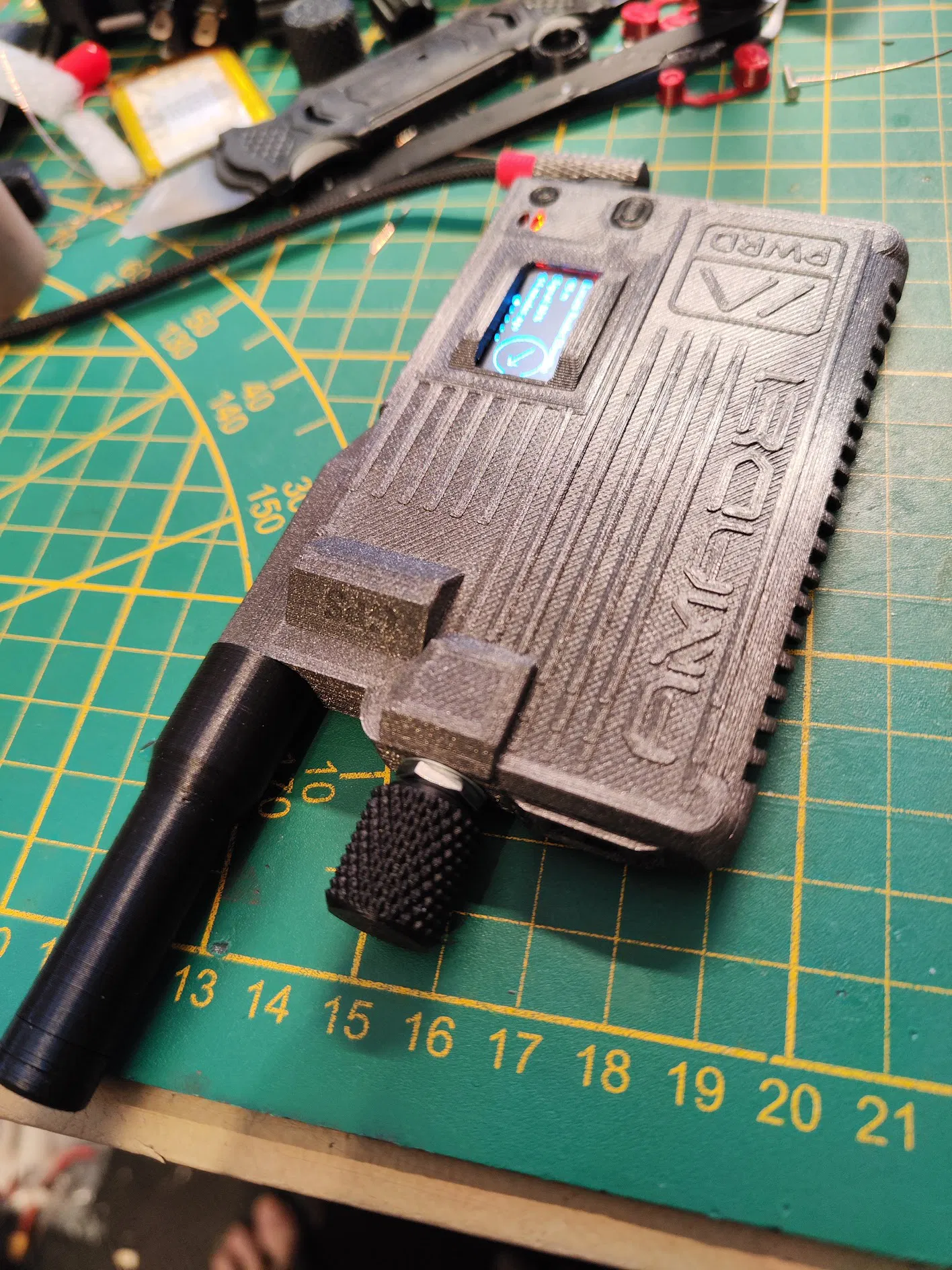

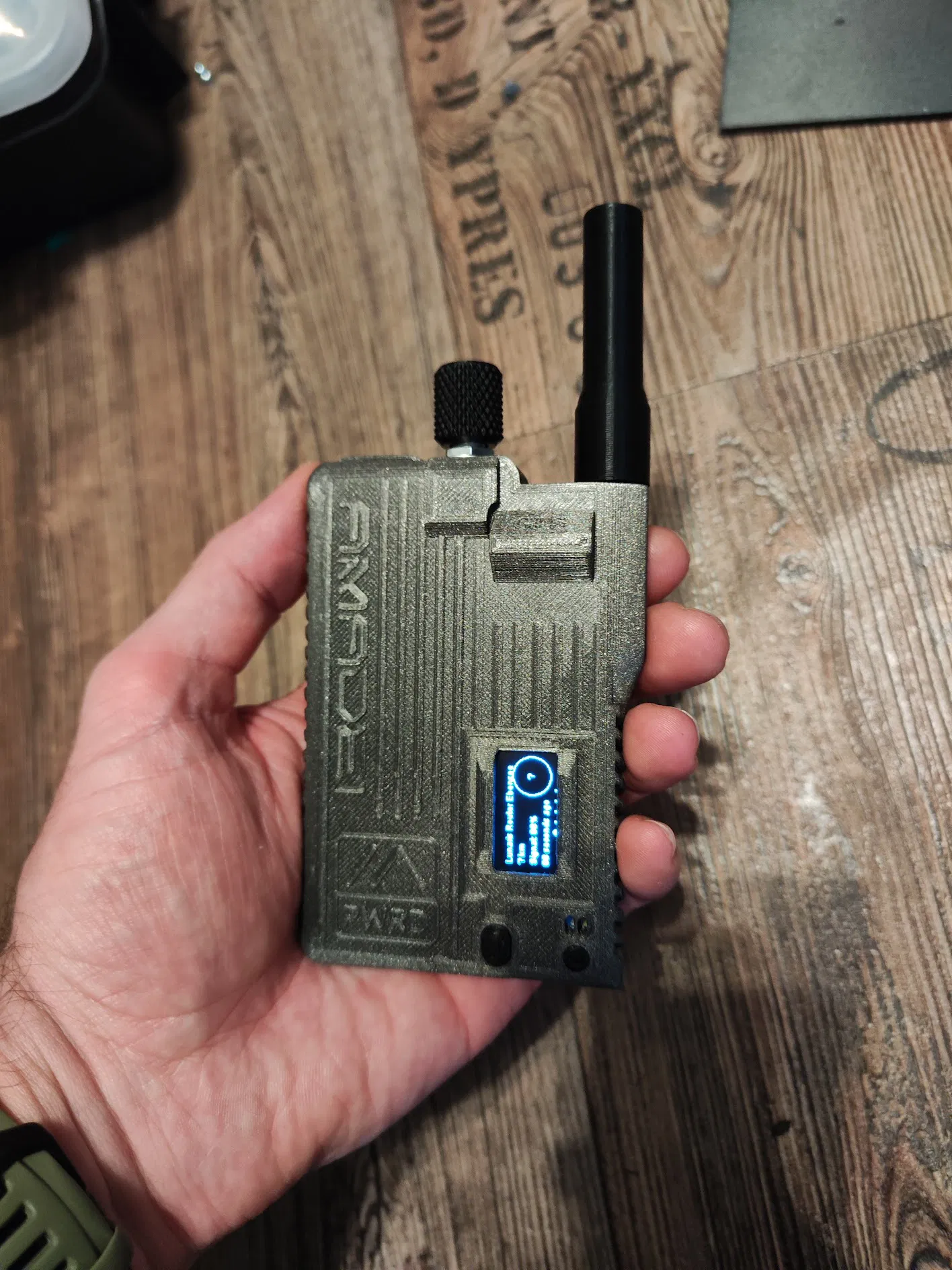

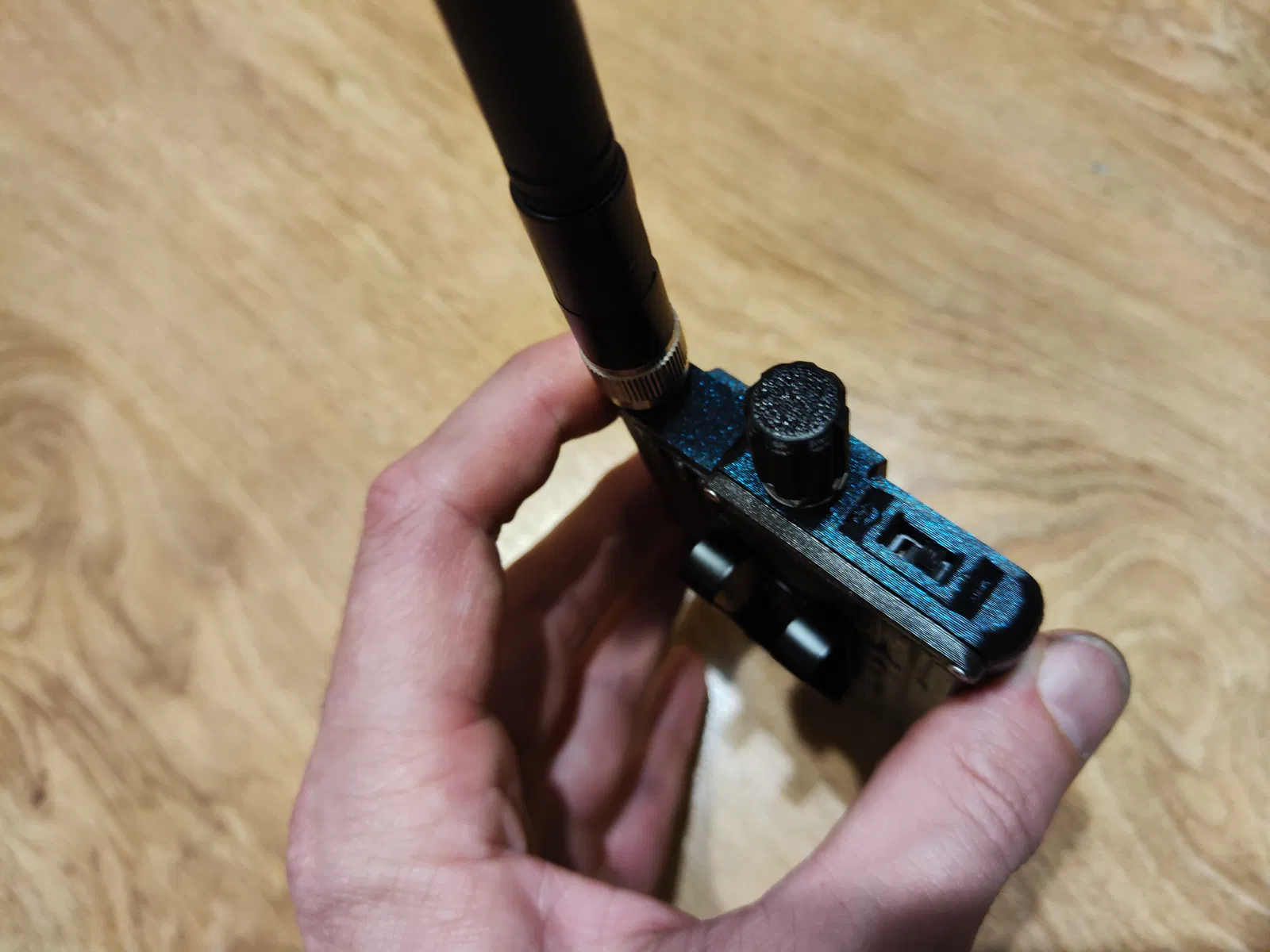

Đã thêm nắp ăng-ten ngắn vì ăng-ten gốc không xứng với sản phẩm. Chỉ cần trượt ăng-ten vào từ phía trên và đóng lại.

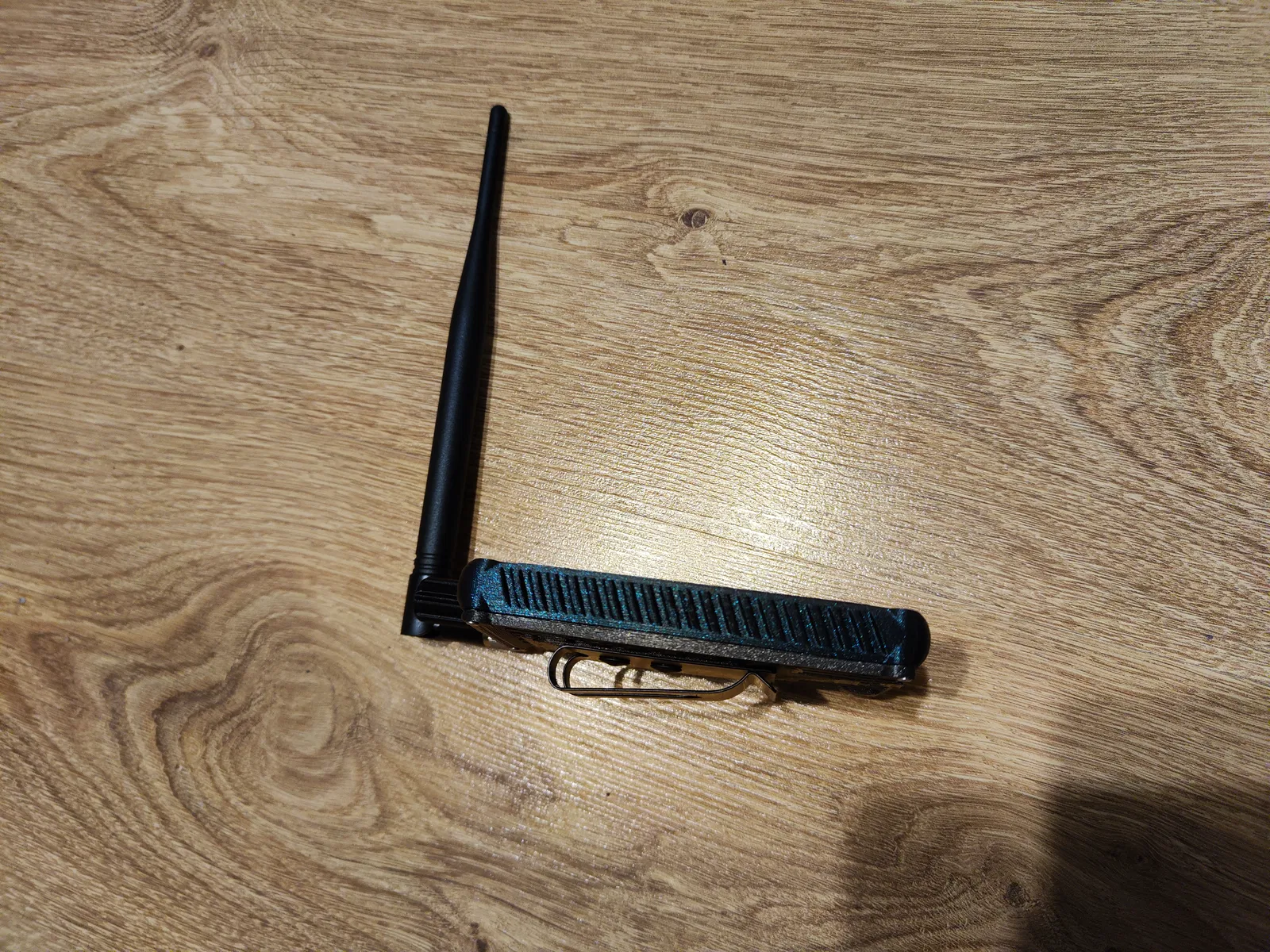

Tôi đã cố gắng nhét nhiều thứ nhất có thể vào một chiếc ốp lưng mỏng mà không làm giảm thời lượng pin (vâng, Heltec V3 là thứ duy nhất KHÔNG tốn pin :D) nhưng bạn có thể sử dụng cả ngày với cường độ cao mà không gặp vấn đề gì.

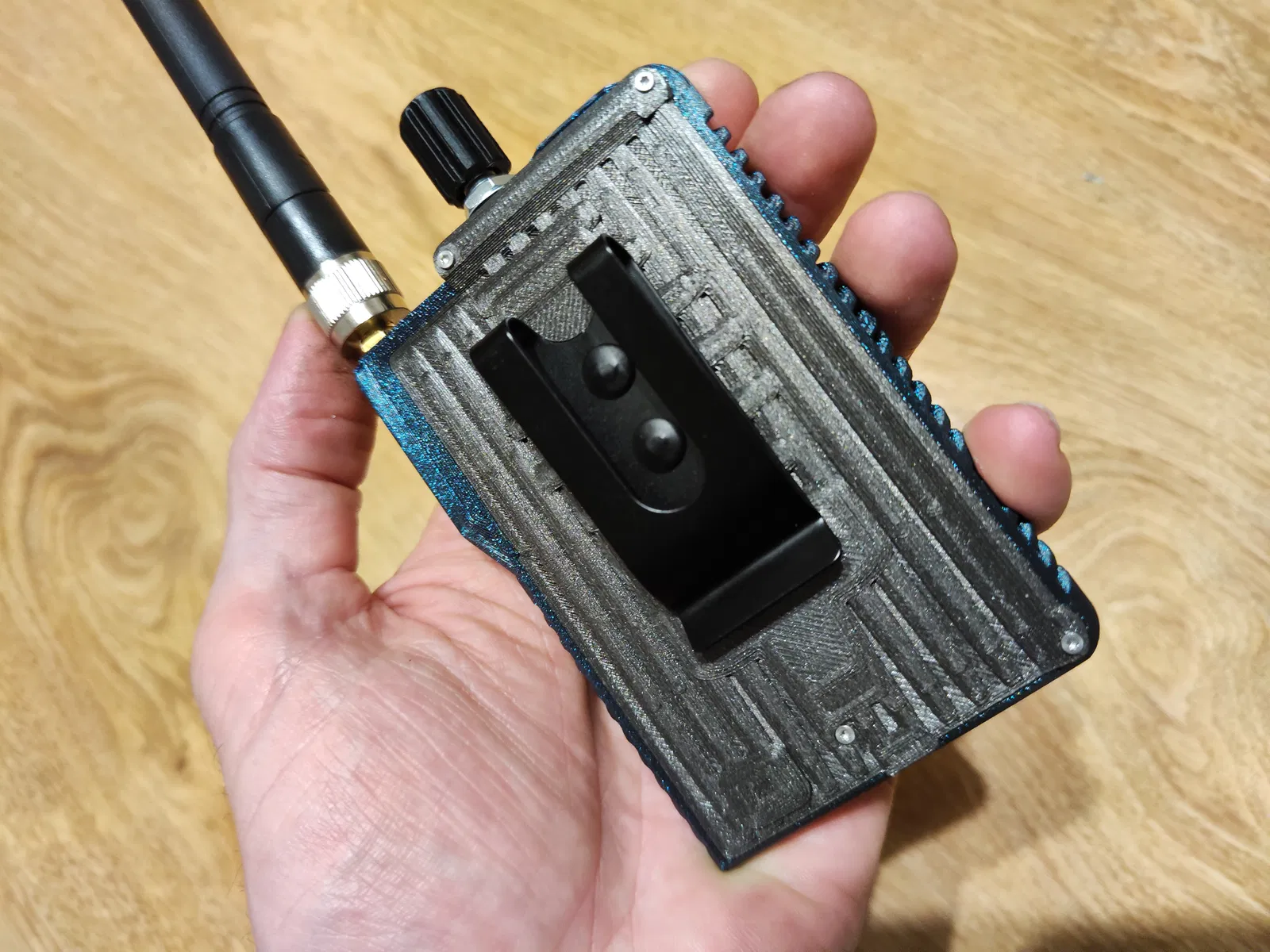

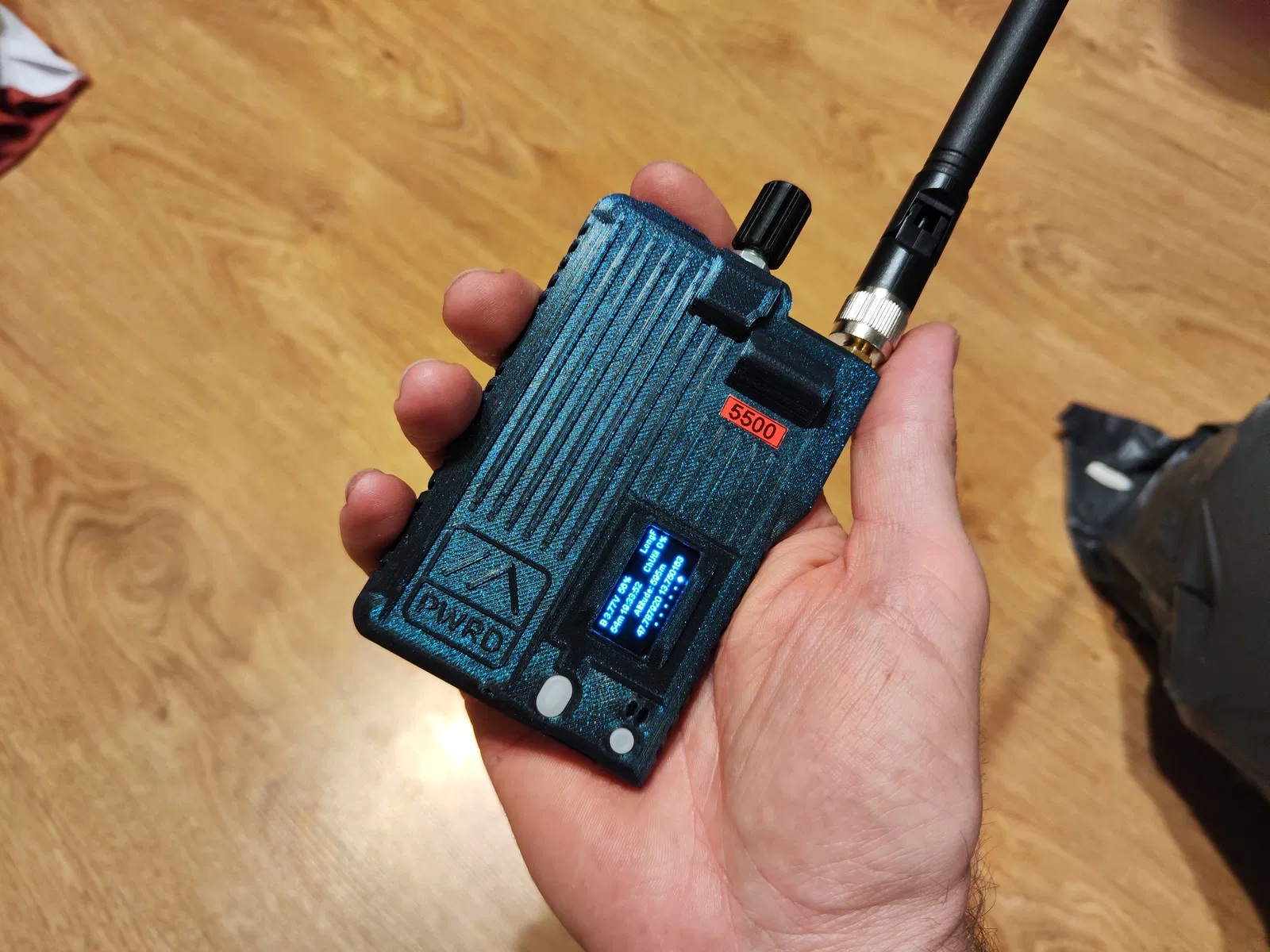

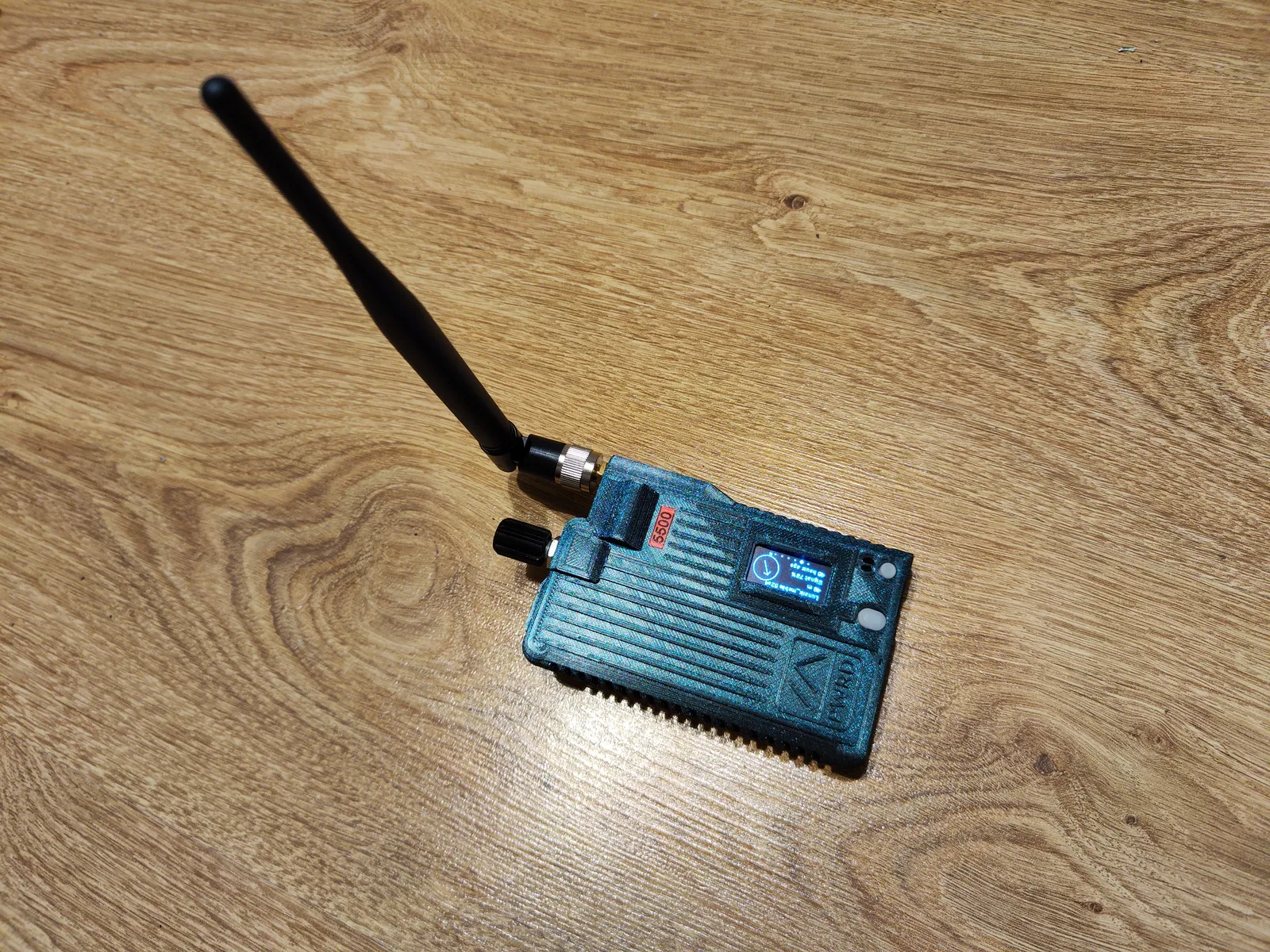

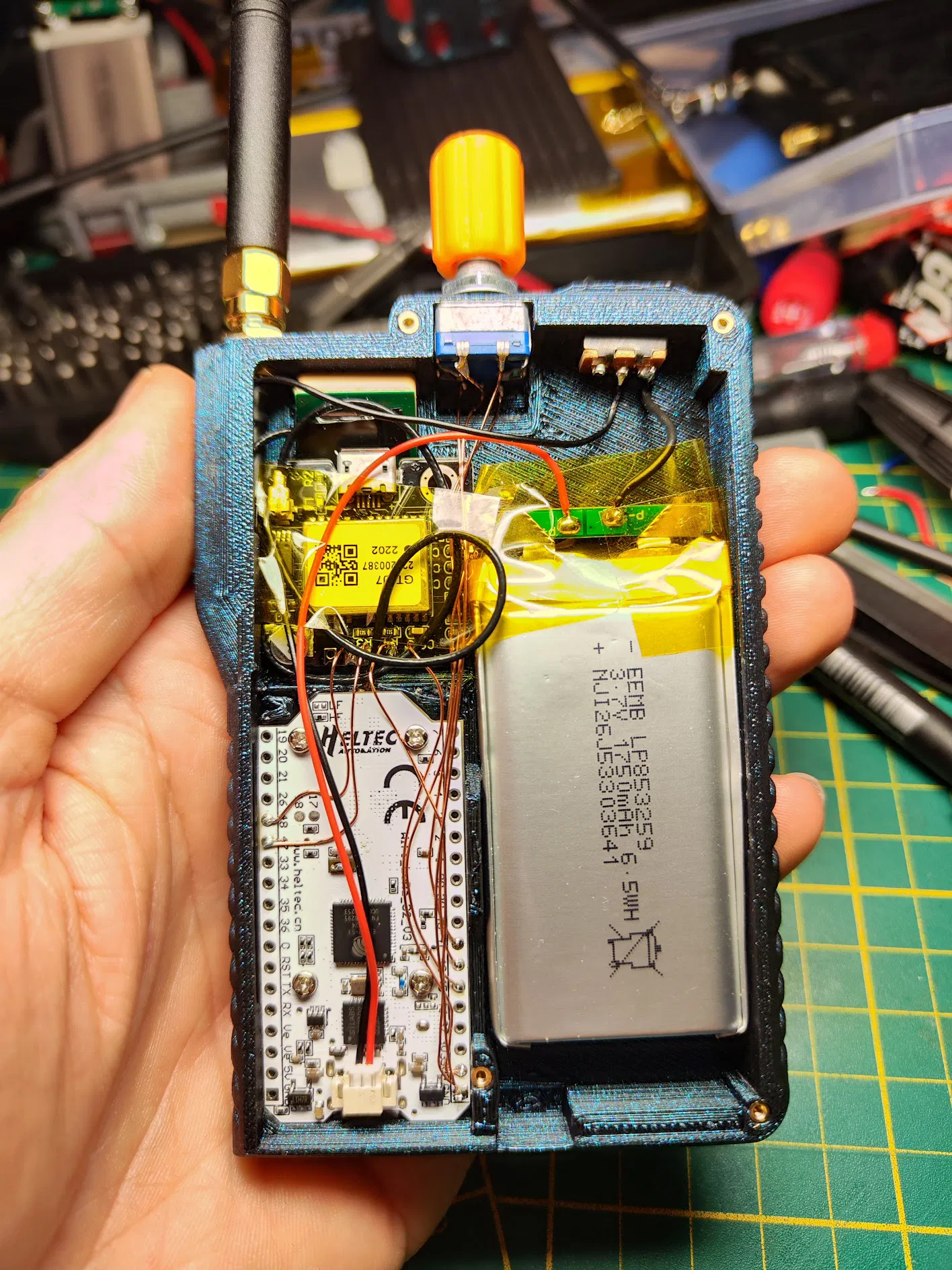

Amade1 có GPS, còi buzzer, bộ mã hóa quay cho tin nhắn soạn sẵn, pin tối đa 1800mAh, công tắc nguồn và kẹp thắt lưng bằng kim loại, được đóng gói gọn gàng trong một chiếc ốp lưng khá chắc chắn.

Tôi đã sử dụng các đai ốc ren đồng thau cho vít M2.5 nhưng bạn có thể chỉ cần vặn trực tiếp vít M3 vào nhựa, tất nhiên là đẹp hơn nhiều với đai ốc ren đồng thau và vít phù hợp.

Những thứ bạn cần cho bản dựng này:

Module GPS: GT-U7 GPS modul navigation satellite positionierung kompatibel NEO-6M 51 ein-chip-mikrocomputer STM32 für Arduino (aliexpress.com)

Còi buzzer 3 volt 8.5x8.5x3mm 10 stücke smd Summer 5020 7525 8530 9650 1230 9032 3V 3,6 V 5V magnetischer Mini aktiver passiver Piezo-Summer Lautsprecher elektronisches Kit - AliExpress

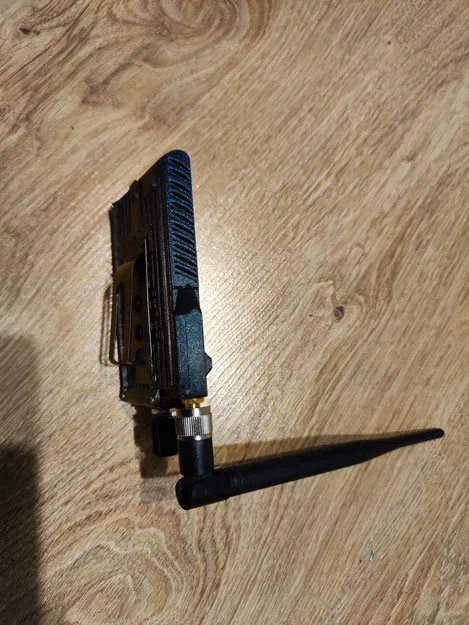

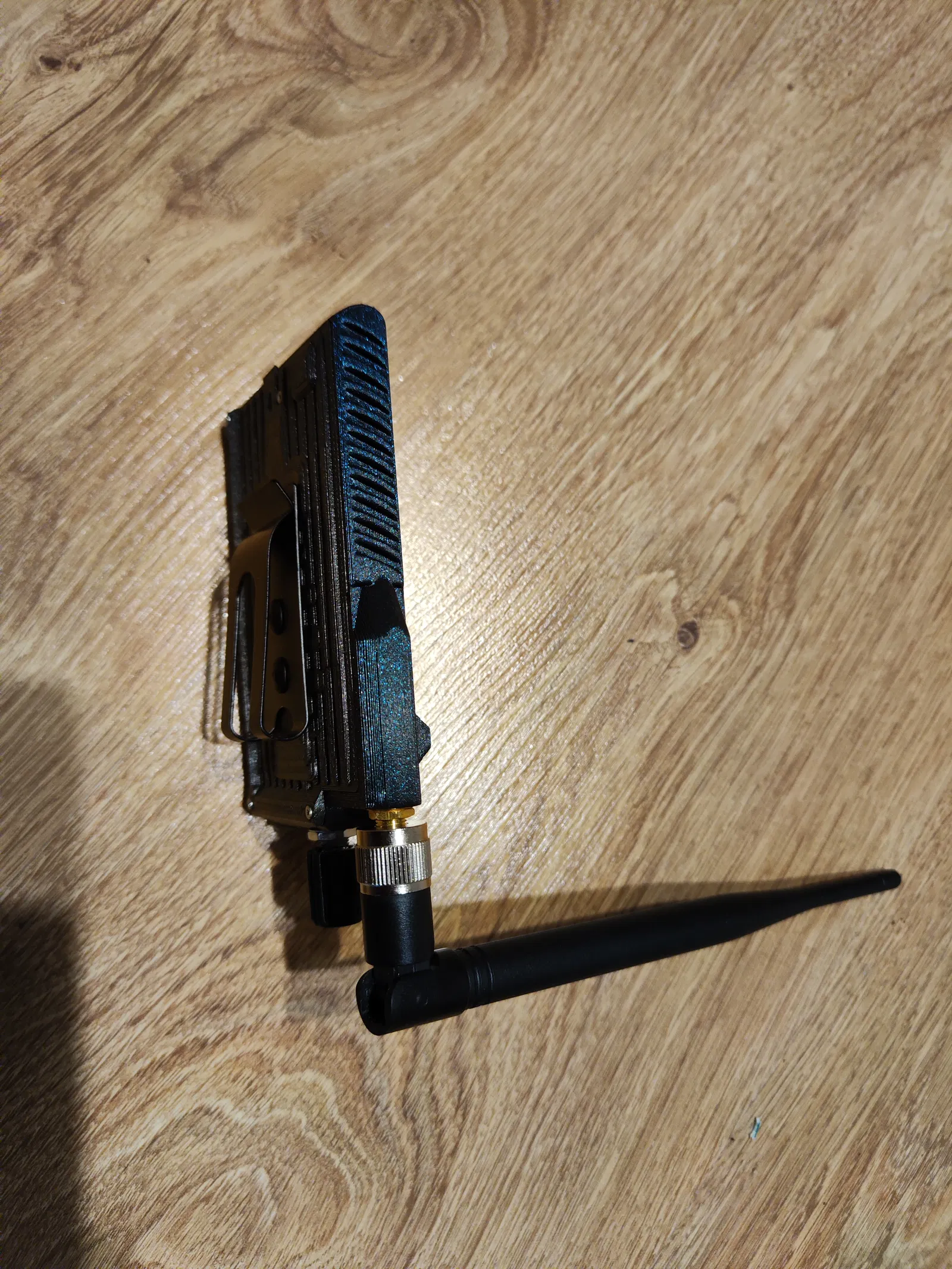

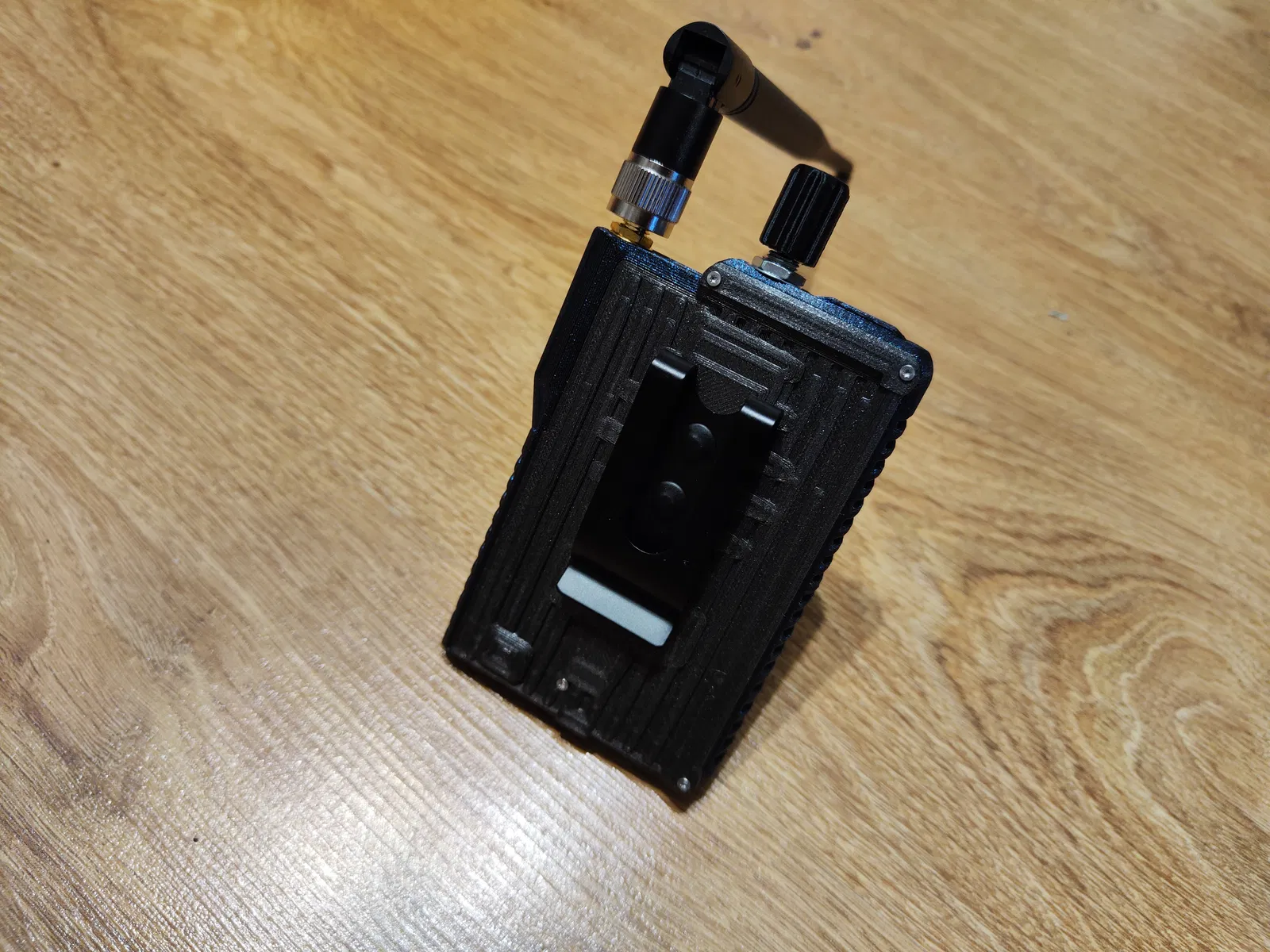

Kẹp thắt lưng kim loại có đinh tán: /20pcs meetee 56x25mm Doppel löcher Metall Feder gürtel Holster Mantel Clip Verschluss Schnallen Zubehör mit 8mm Kappe Bolzen Schrauben (aliexpress.com)

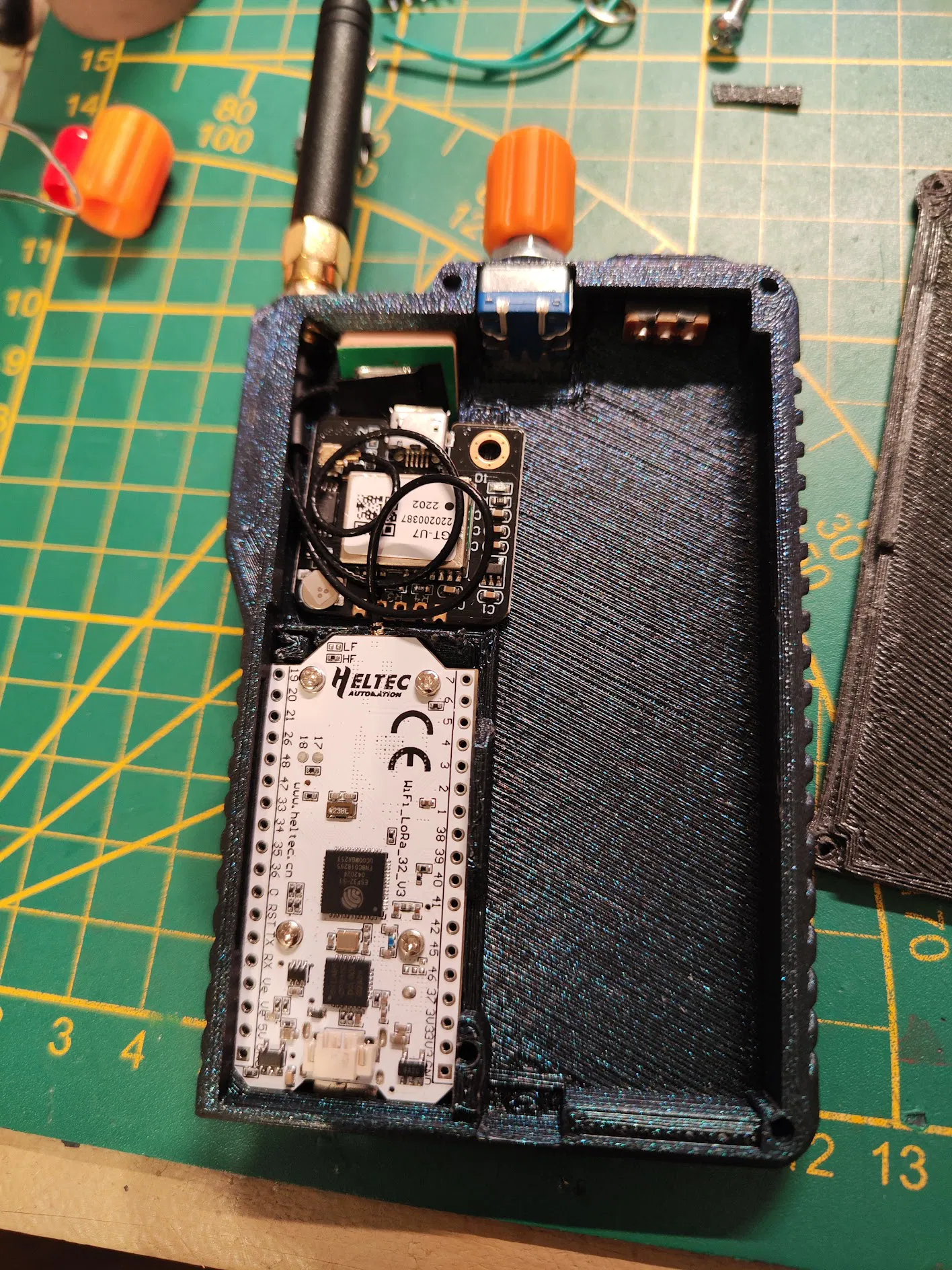

Bo mạch Heltec V3 Lora: APKLVSR LoRa ESP32 Entwicklungsplatine,LoRa V3 Board mit OLED Display und Antenne USB C Dual-Core IOT Board 240MHz Bluetooth WiFi Modul SX-1262 863 928MHz für Arduino: Amazon.de: Computer & Zubehör

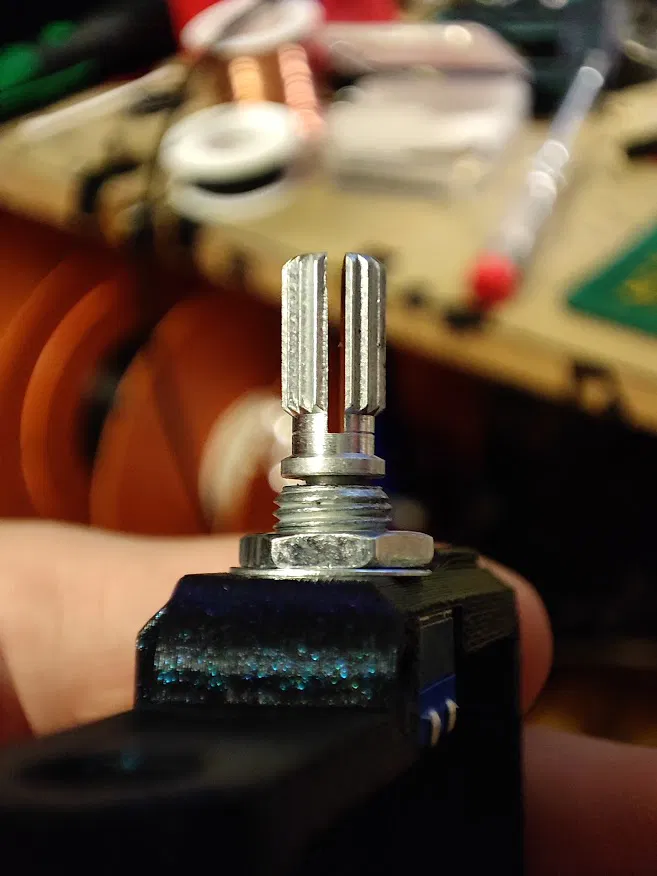

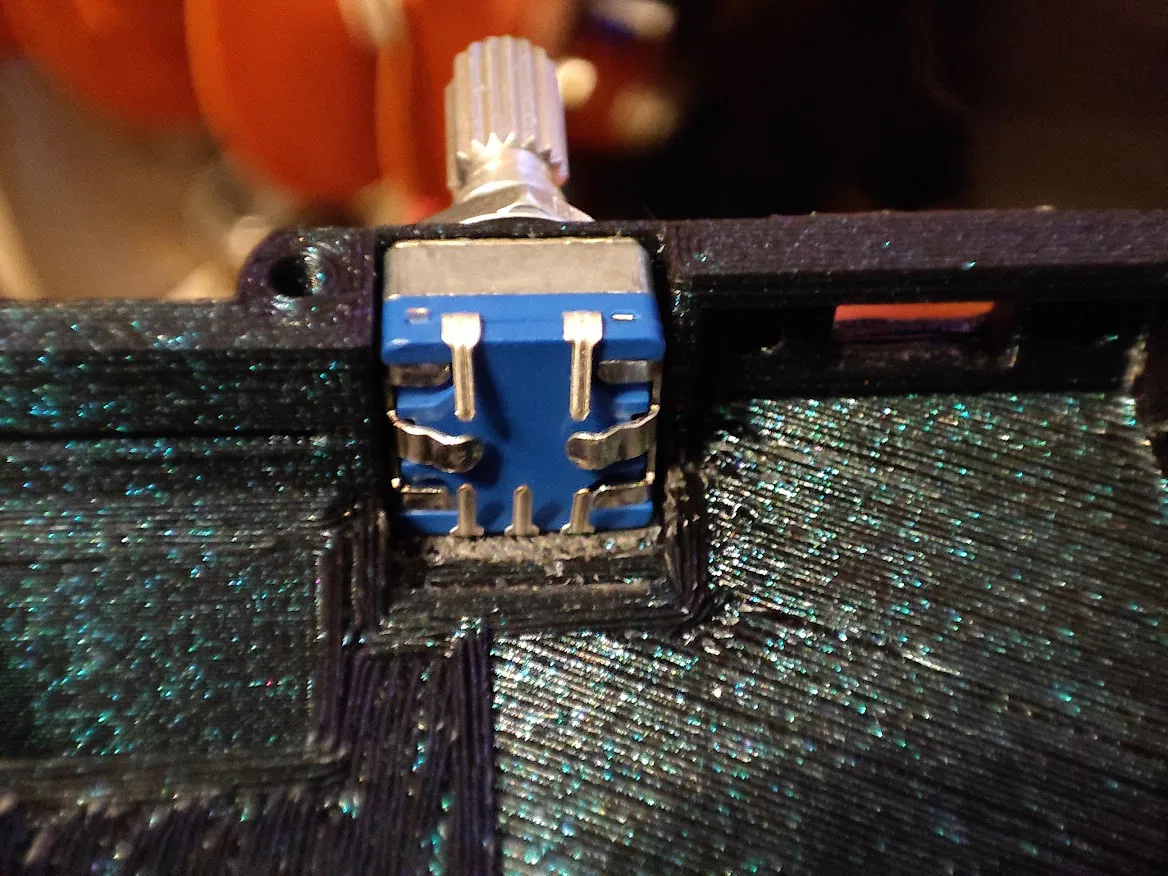

Bộ mã hóa quay: PENGLIN 10PCS 20mm 5Pins 360-Grad-Drehgeber-Codeschalter Digitales Potentiometer mit Druckknopf und orangefarbener Knopfkappe DIY-Kit für Arduino Raspberry Pi : Amazon.de: Gewerbe, Industrie & Wissenschaft

Công tắc nguồn: 10/20 stücke 50V 0,5 EINE SS12F15 Mini Größe Schwarz SPDT Rutsche Schalter für DIY Power Elektronische Projekte g6 1P2T Kippschalter Griff 6mm - AliExpress

Đai ốc ren đồng thau: M1.6 (OD2.5mm)50 cái M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Messing Wärme Gewinde Einsatz Mutter hot Melt Gerändelt Injection Einbettung Mutter von 3D Pringting (aliexpress.com)

Vít M1.6 dài 5 mm 50 cái 5/50 stücke M 1,6 M2 M 2,5 M3 M4 M5 M6 M8 304 Edelstahl CM Sechs-Lappen Torx ultra Dünne Super Niedrigen Flache Wafer Kopf Schraube Bolzen - AliExpress

Để sử dụng ở EU, tôi đã mua một số ăng-ten 868MHZ (Không phù hợp với Mỹ vì họ sử dụng 915MHZ) Eightwood 868 MHz Antenne Kipp-und-Schwenkbar SMA Stecker NFC RFID Antenne 2 Stücke für Homematic CCU3 CCU2 CC1101 Raspberry Pi GSM Wireless WiFi Ham Radio MEHRWEG: Amazon.de: Elektronik & Foto

Tôi vẫn đang tìm kiếm pin phù hợp, một khi tôi phát hiện ra xếp hạng 2300mAh là sai với pin tôi đã sử dụng (Thực tế chỉ là 1800mAh), tôi đã đặt hàng nhưng vẫn phải xác minh xem nó có phù hợp với bản dựng không, sau đó tôi sẽ thêm thông tin vào đây!!

Kích thước pin tối đa 31x87x7mm!

Ngoài ra, bạn sẽ cần một ít băng dính hai mặt cho pin và PCB GPS, mỏ hàn và các thiết bị liên quan, dây rất mỏng và tất nhiên là kiến thức để thực hiện loại công việc này.

dung sai khá chặt, hãy cân nhắc in ở mức 100-101% trong trường hợp bạn gặp sự cố khi lắp ráp.
