Bộ chuyển đổi SSD1306 để gắn vào hộp
Một giải pháp để gắn màn hình OLED SSD1306 vào hộp một cách dễ dàng, có tùy chọn gắn bên ngoài hoặc bên trong. Lý tưởng cho các dự án DIY và hộp đựng đồ in 3D.
Mô tả

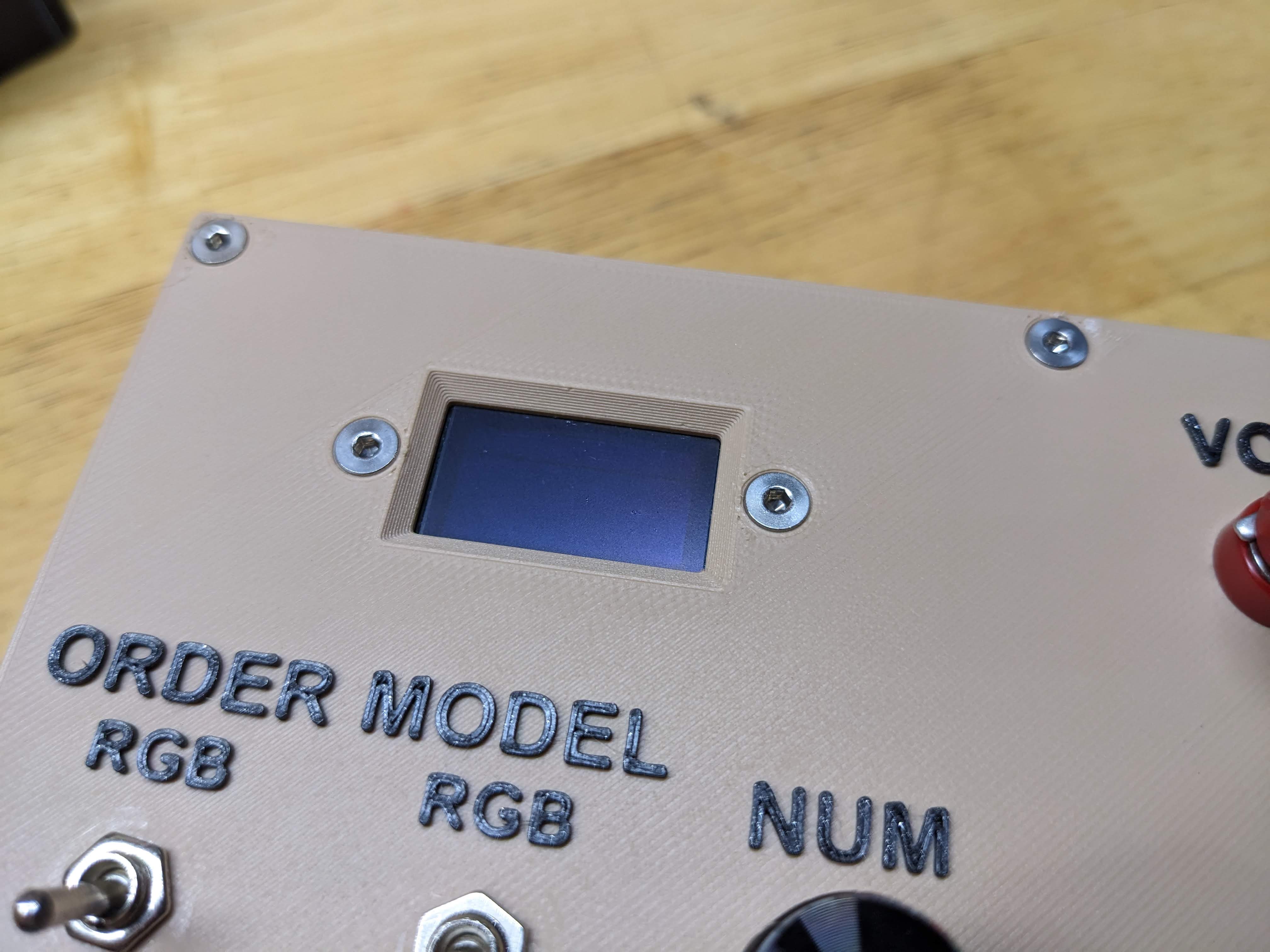

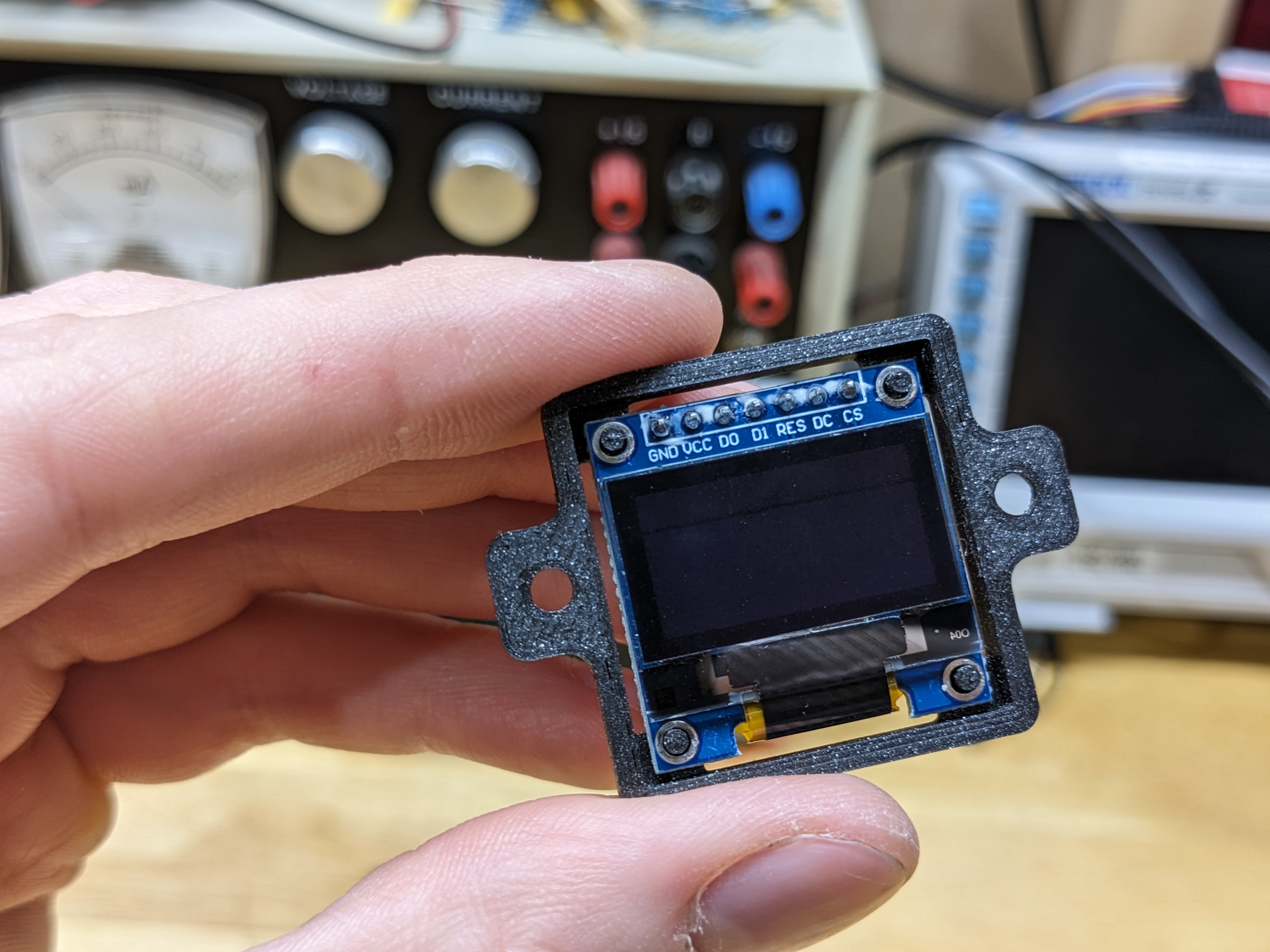

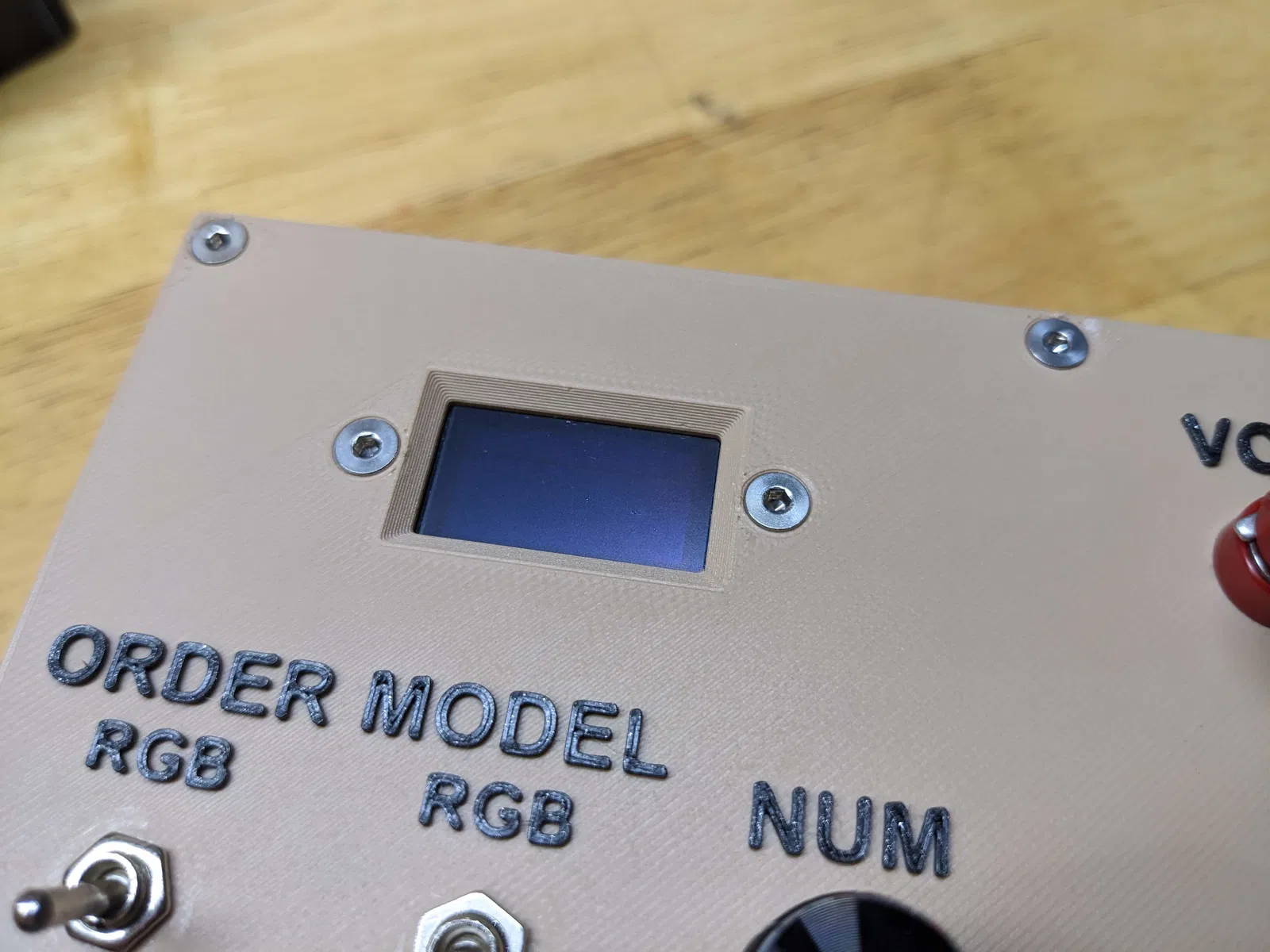

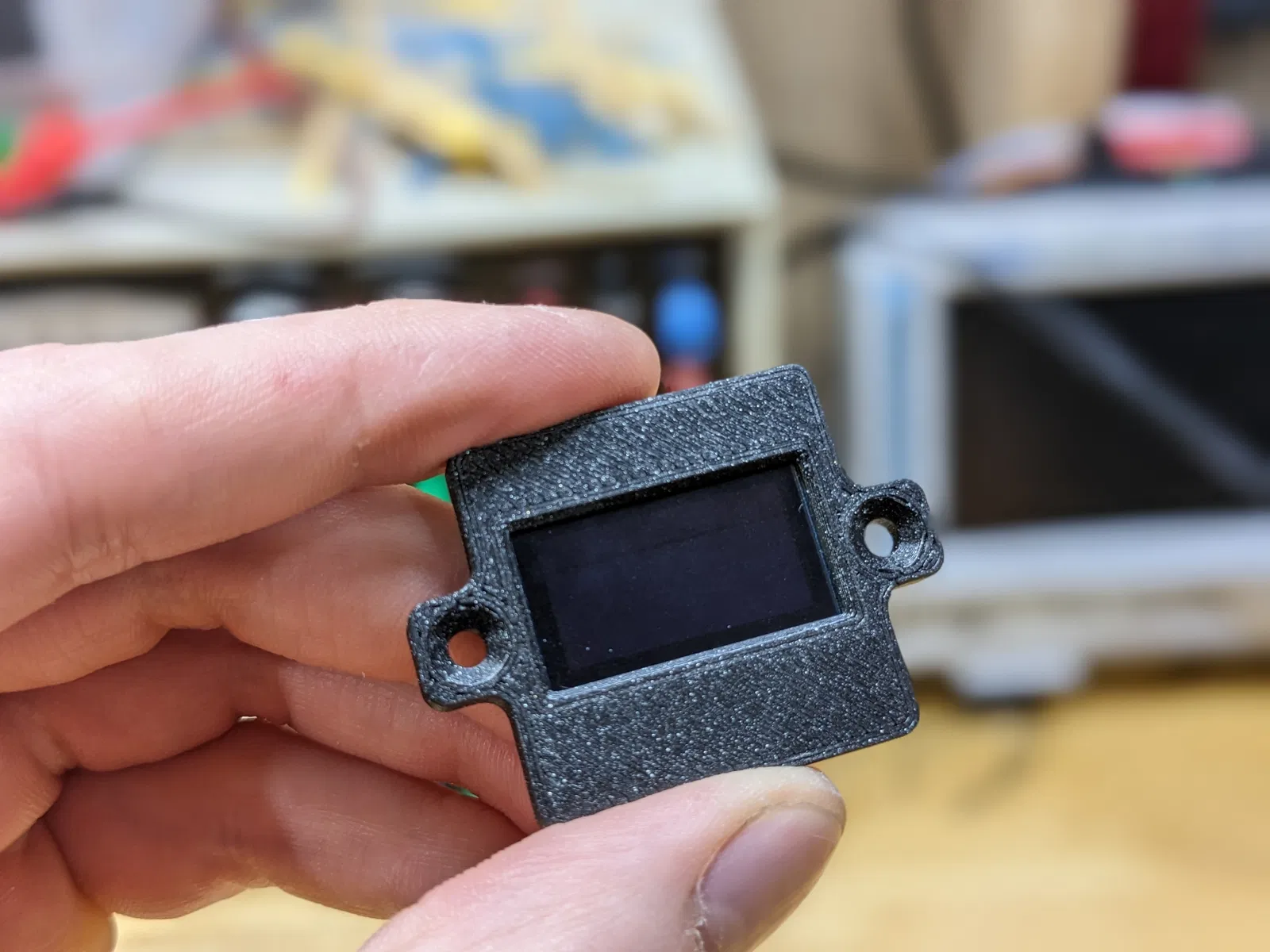

Tao muốn có một cách để gắn chắc chắn và đơn giản cái màn hình OLED SSD1306 với kích thước tiêu chuẩn vào cái hộp đựng đồ DIY của tao, và cái này đáp ứng được nhu cầu đó. Giữ cho màn hình OLED vuông vắn, sát mép và không bị rung lắc.

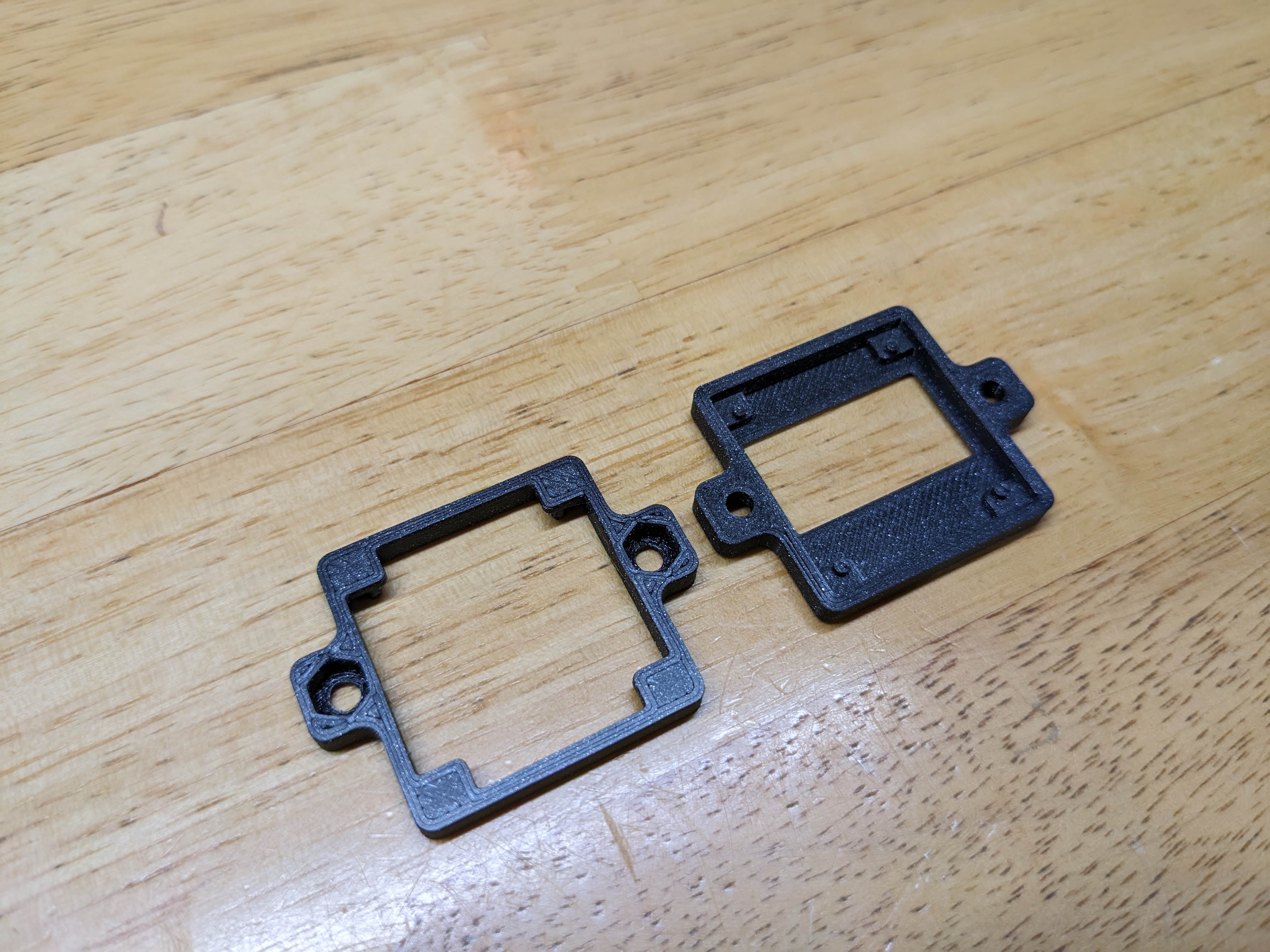

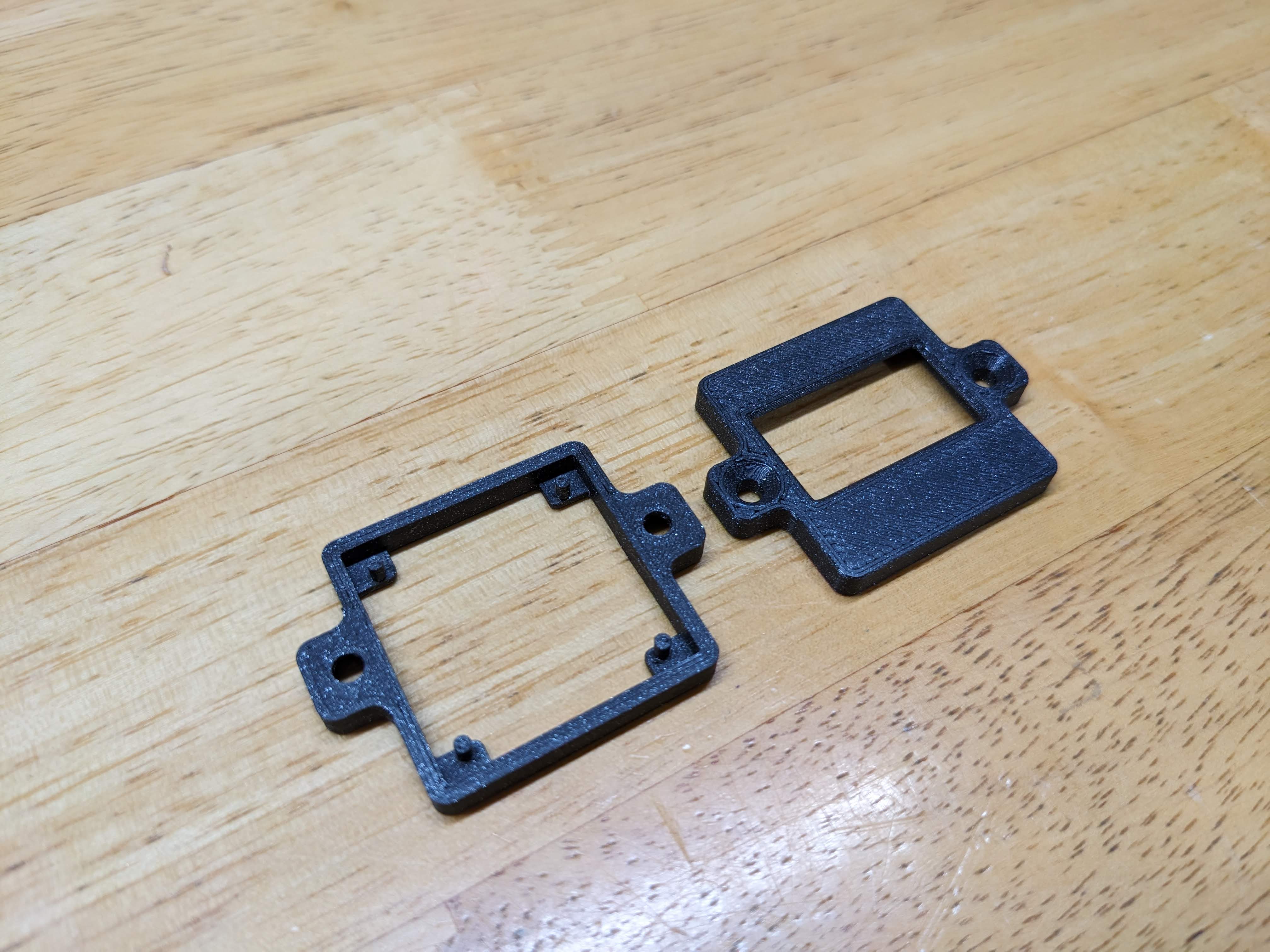

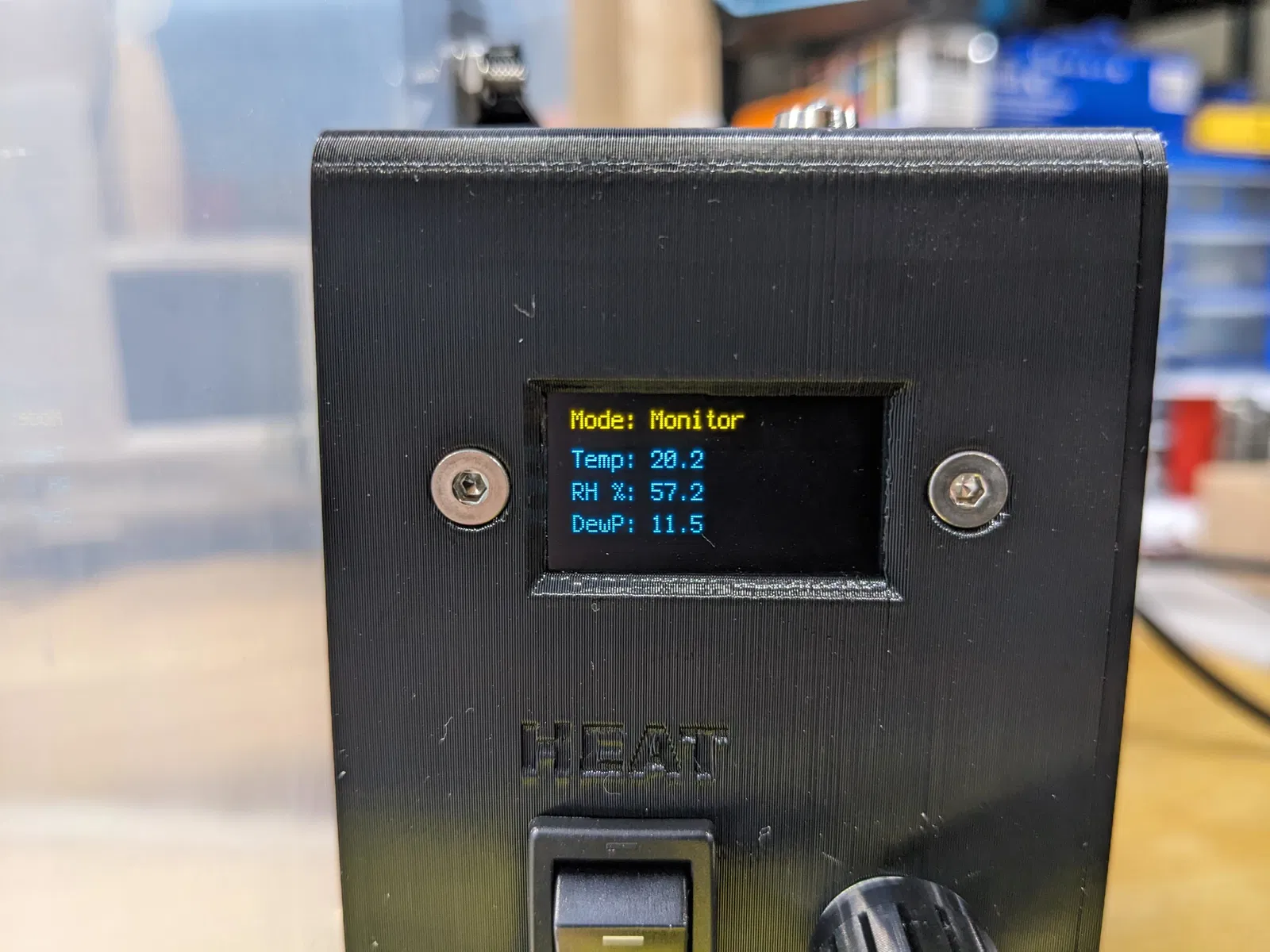

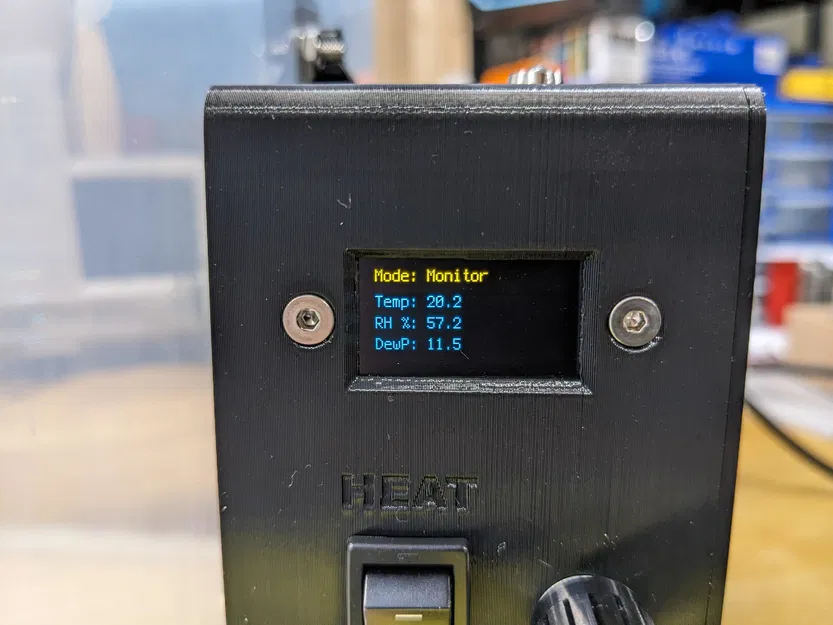

Nắp Trên (Top Hat): Dùng để gắn vào bên ngoài hộp. Thích hợp nhất cho các tấm panel có sẵn mà bạn cắt ra, tấm kim loại, vân vân.

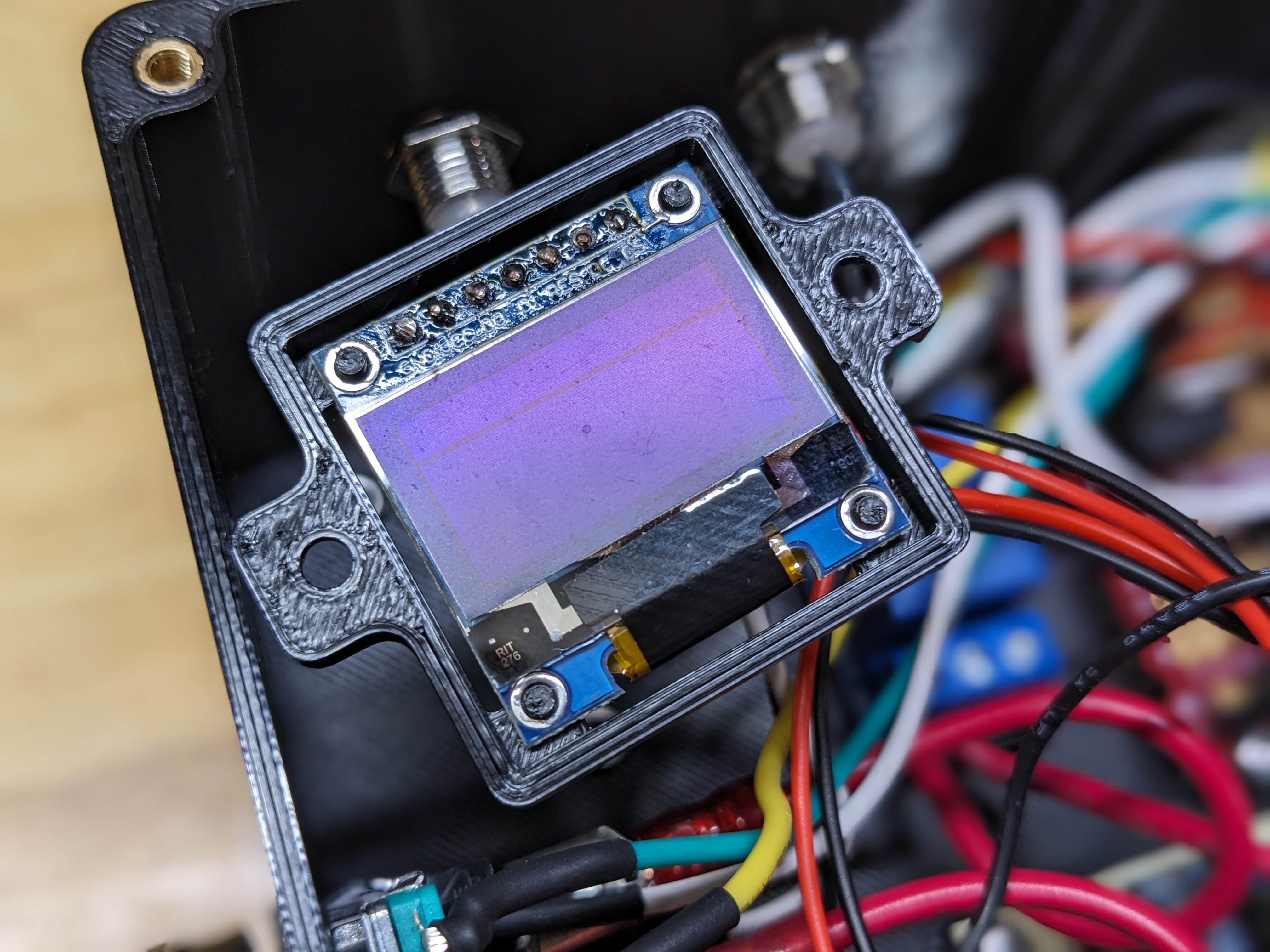

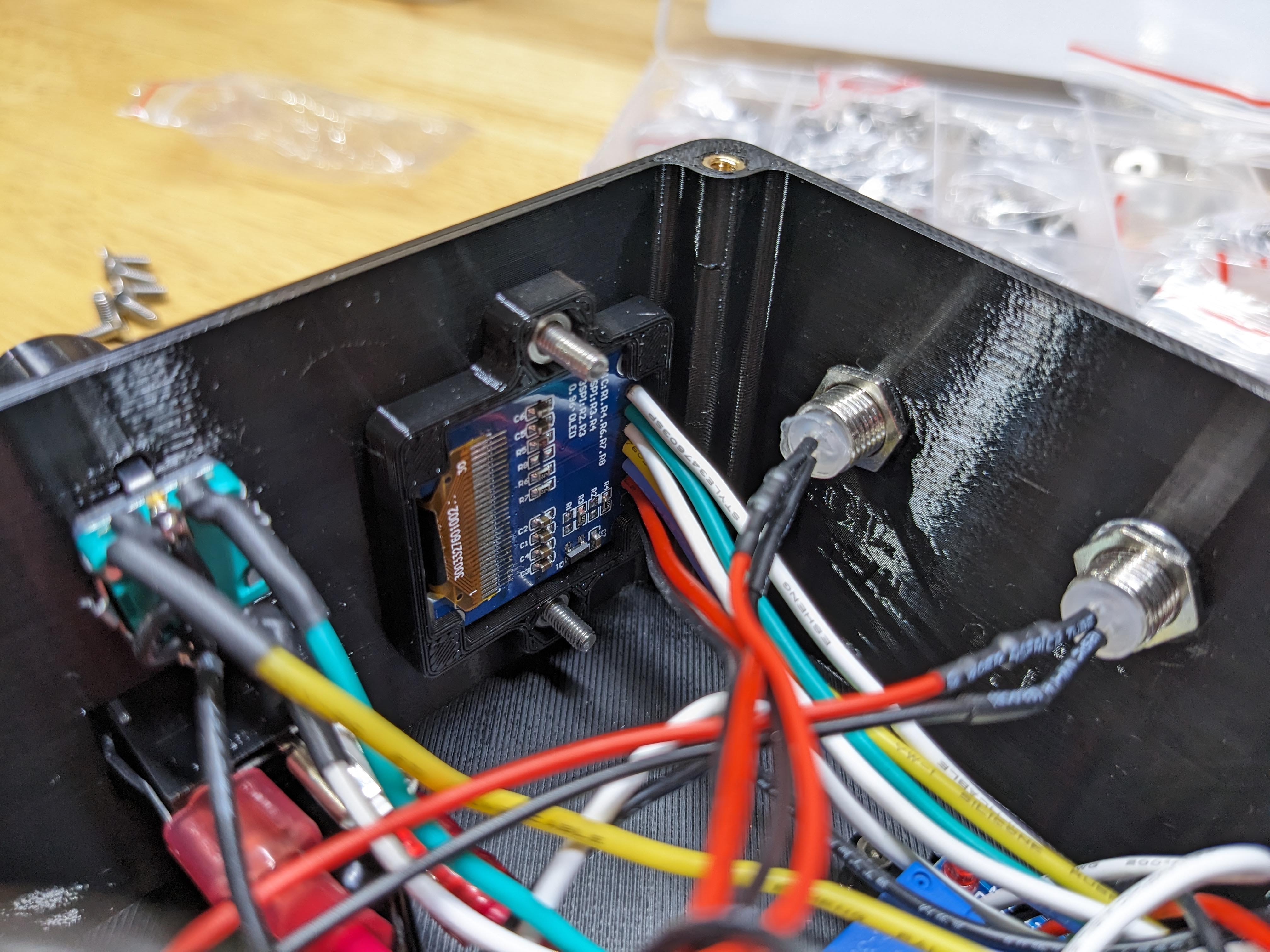

Nắp Dưới (Bottom Hat): Dùng để gắn vào bên trong tấm panel. Thích hợp nhất cho hộp đựng đồ in 3D hoàn toàn, nơi bạn có thể tạo một lỗ cắt có kích thước hoàn hảo trong thiết kế của mình.
Hướng dẫn in:

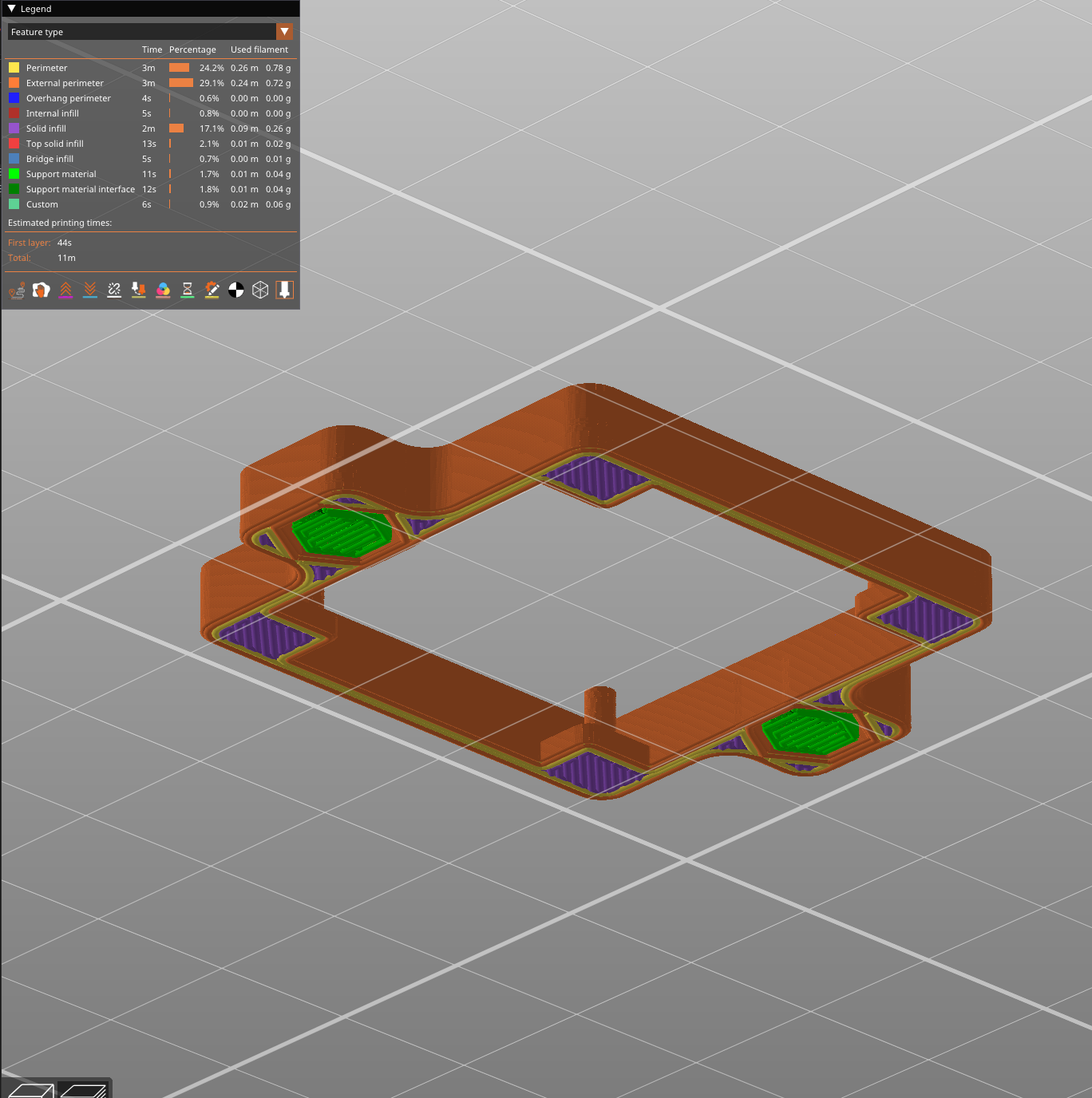

- Tao thường dùng support trong các túi đai ốc của nắp dưới để chúng được hoàn hảo.
- Chiều cao lớp in 0.20mm với đầu phun 0.40mm là đủ tốt cho các trụ đỡ.

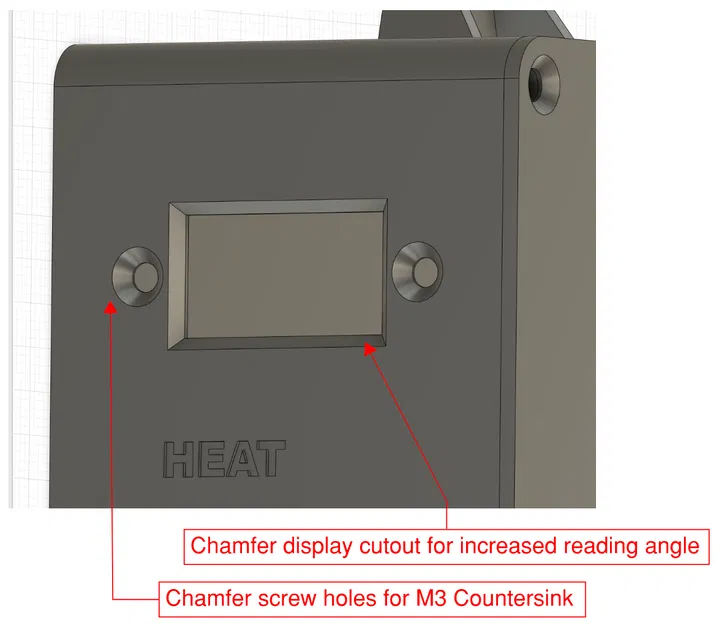

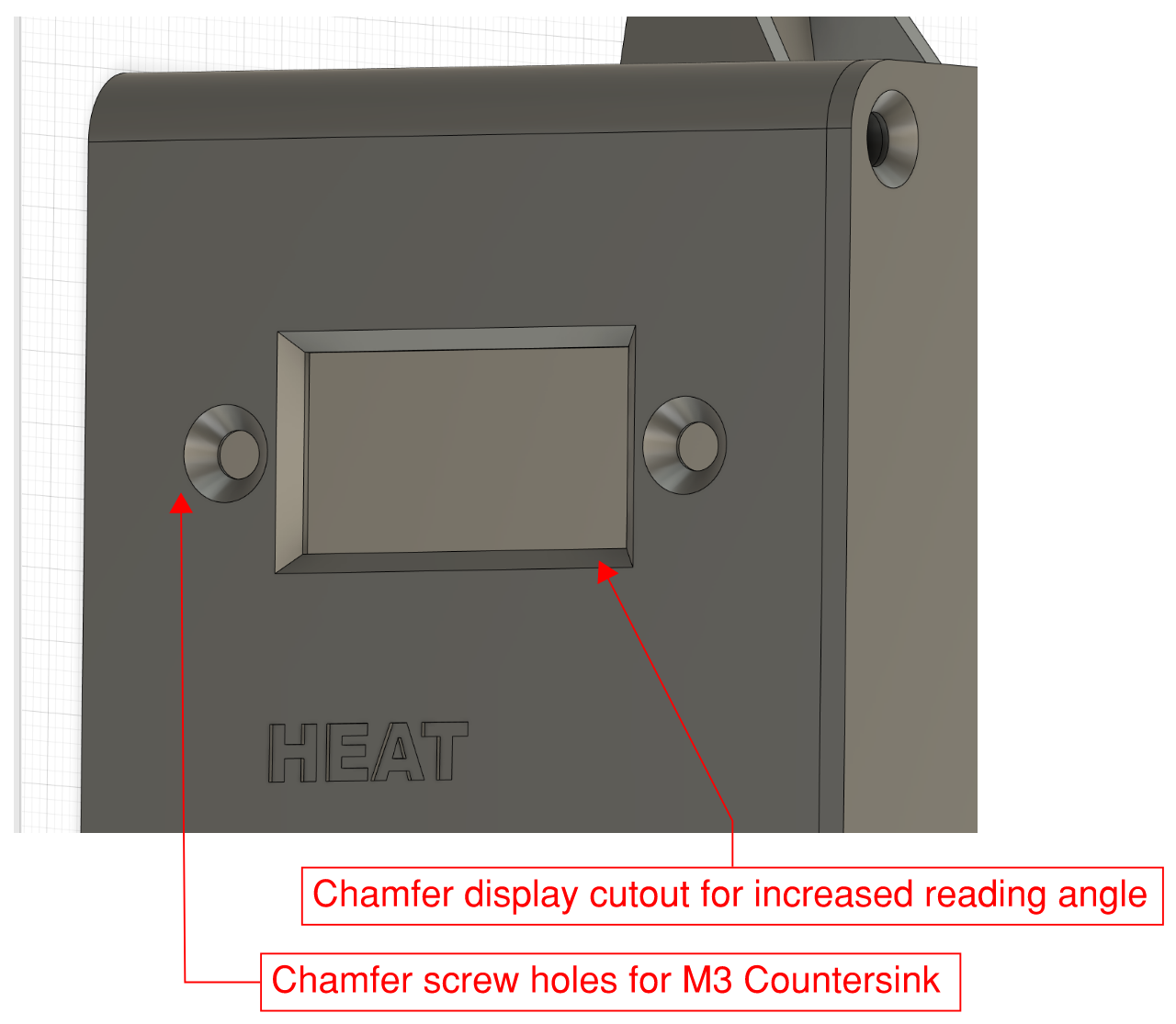

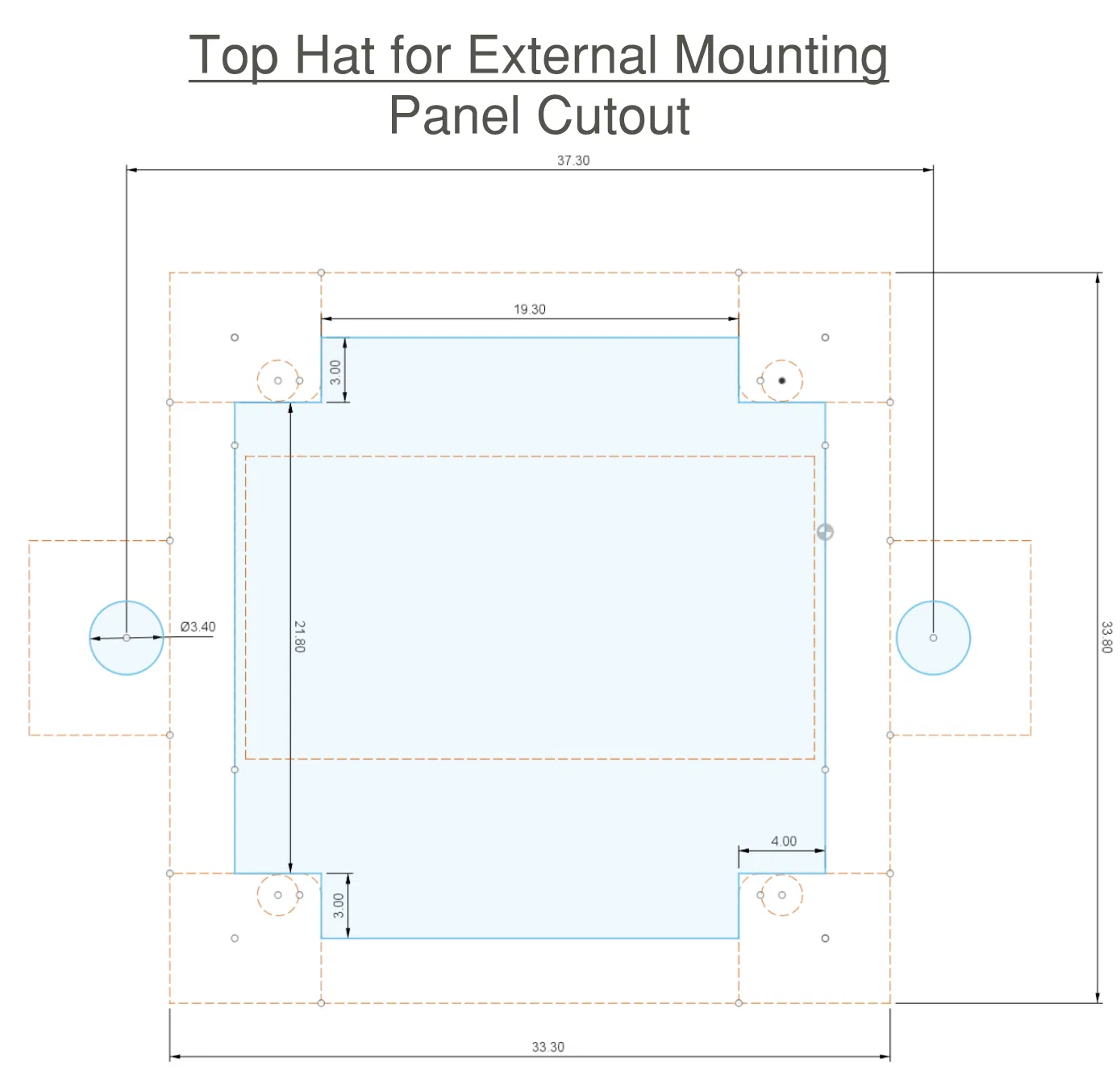

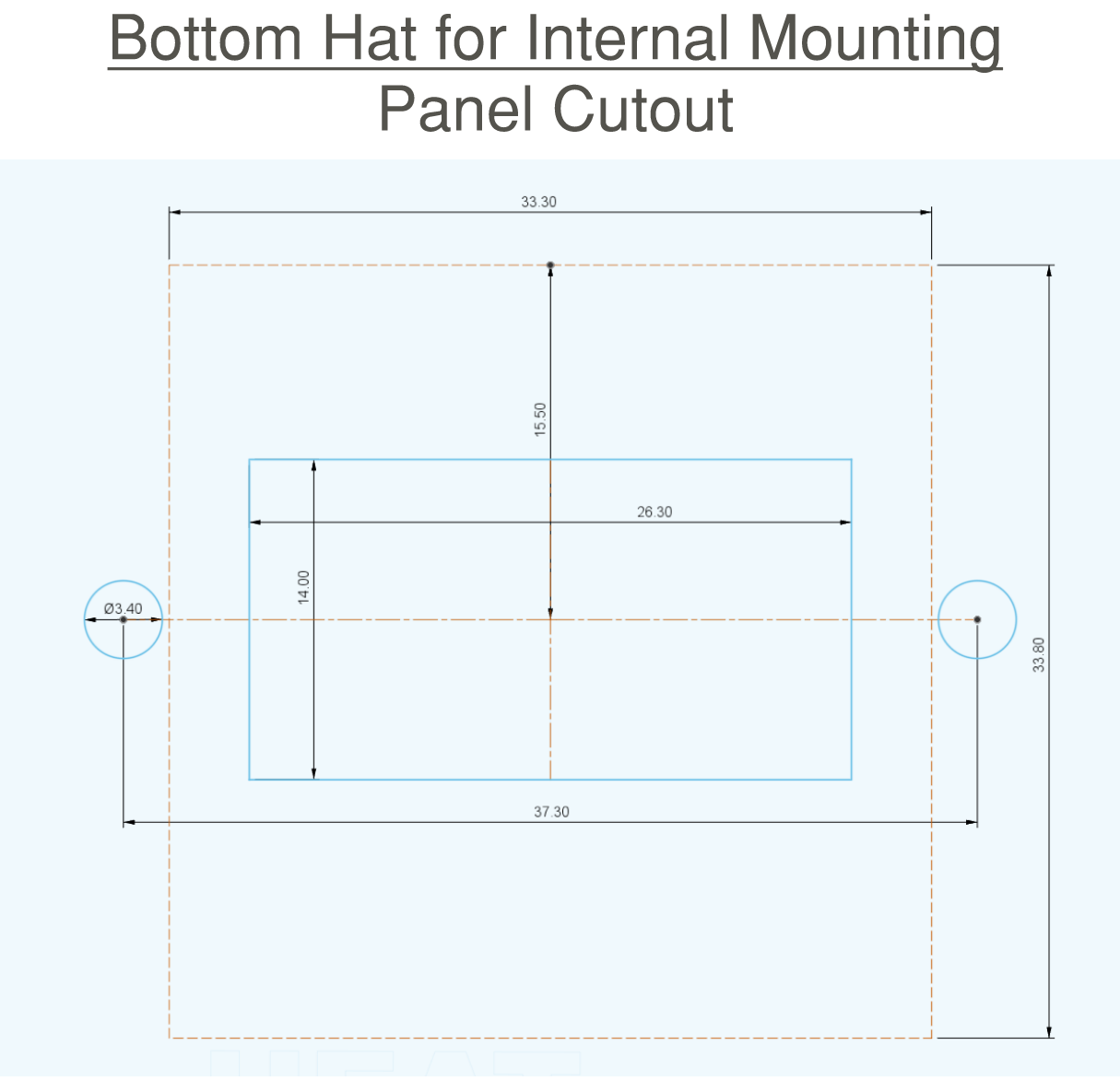

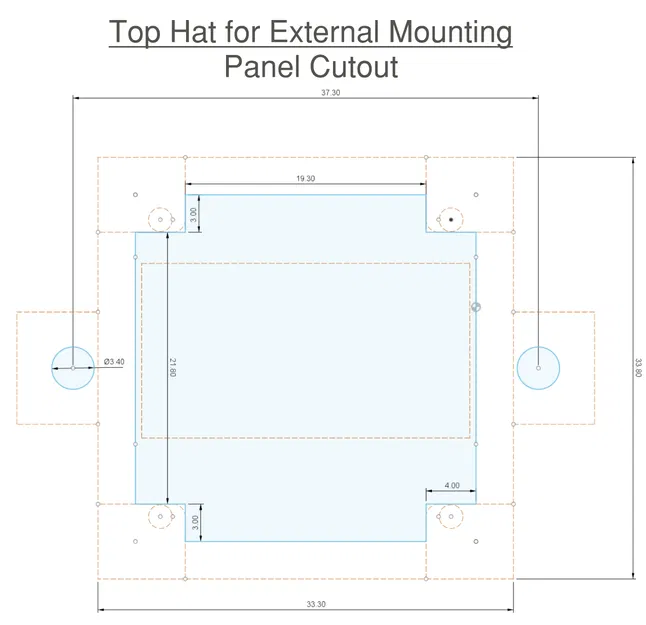

Tham khảo hình ảnh để biết lỗ cắt panel cần thiết cho mỗi loại. Các lỗ khoan, túi đai ốc và lỗ doa thiết kế để vít chìm M3 nằm phẳng.
