Đèn LED cho Flashforge Adventurer 5M (AD5M)

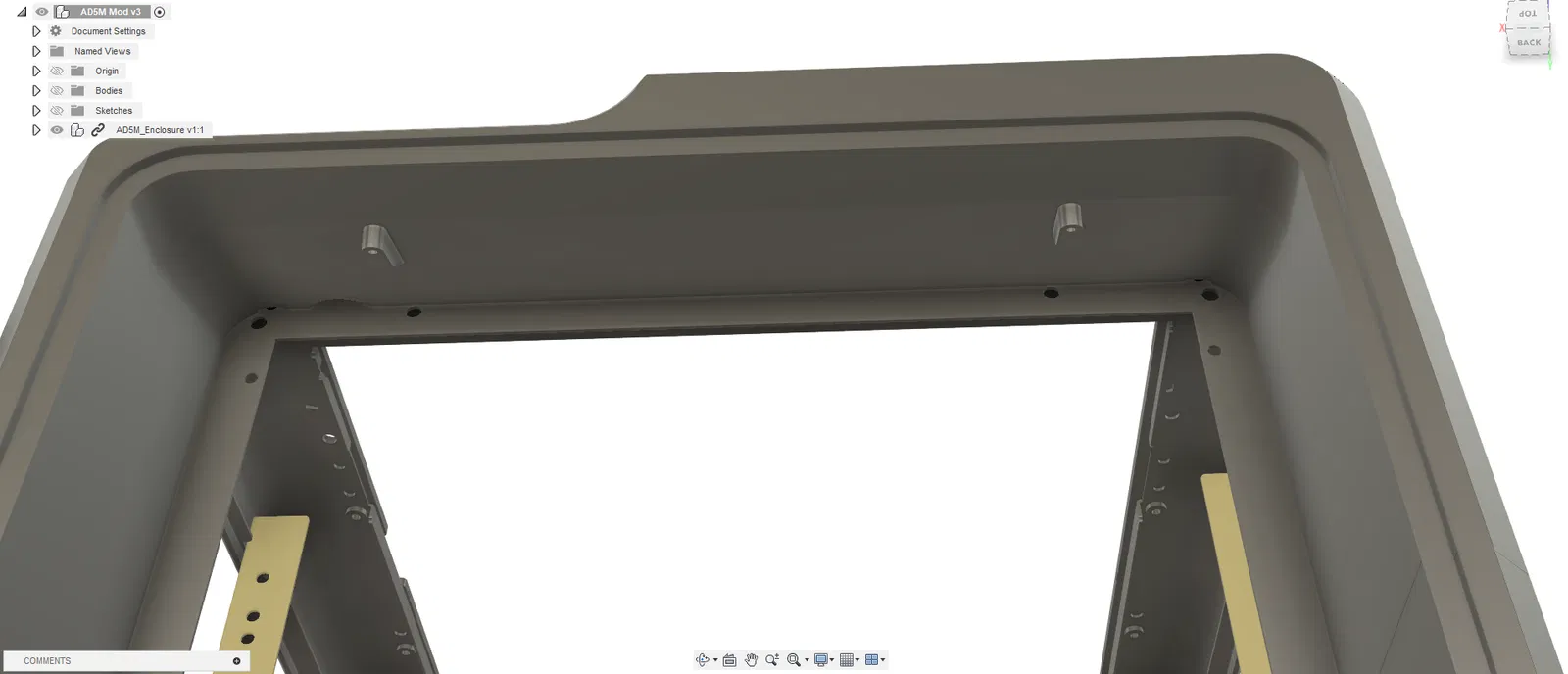

Sau khi xem lại bản dựng vỏ máy của tôi, tôi nhận thấy trong các tệp Step gốc của Flash Forge, có 2 ngàm vít nhô ra từ cụm phía trên phía trước, sau đó tôi nhận thấy khi bạn mua bộ vỏ máy, nó thực sự có một số vít bổ sung phù hợp với các lỗ đó (ST2.9x9.5), vì vậy phỏng đoán tốt nhất của tôi là ban đầu họ đã lên kế hoạch cho một bản sửa đổi đèn LED cùng với bản sửa đổi vỏ máy nhưng chưa bao giờ thực hiện.

Danh sách bộ phận:

• 2x vít ST2.9x9.5 (bạn sẽ có 3 cái thừa nếu bạn đã mua bộ vỏ máy)

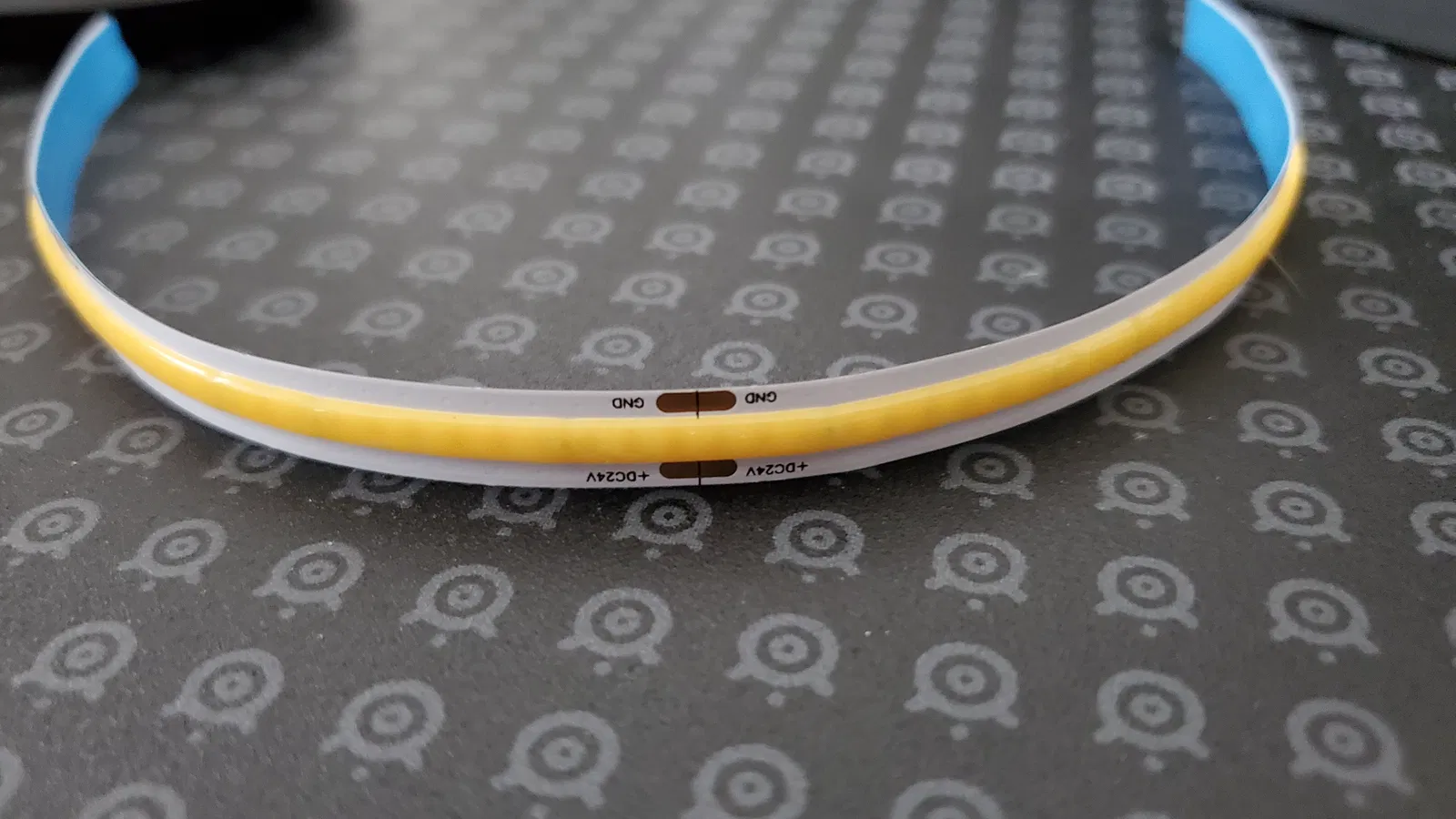

• Ít nhất 25cm dải đèn LED 24v, chiều cao 8mm.
• Một ít dây 22amg
• 1x đầu nối cái JST XH 2.54 + dụng cụ bấm, v.v., hoặc chỉ cần lấy từ dây quạt cũ.
• Bộ phận đã in

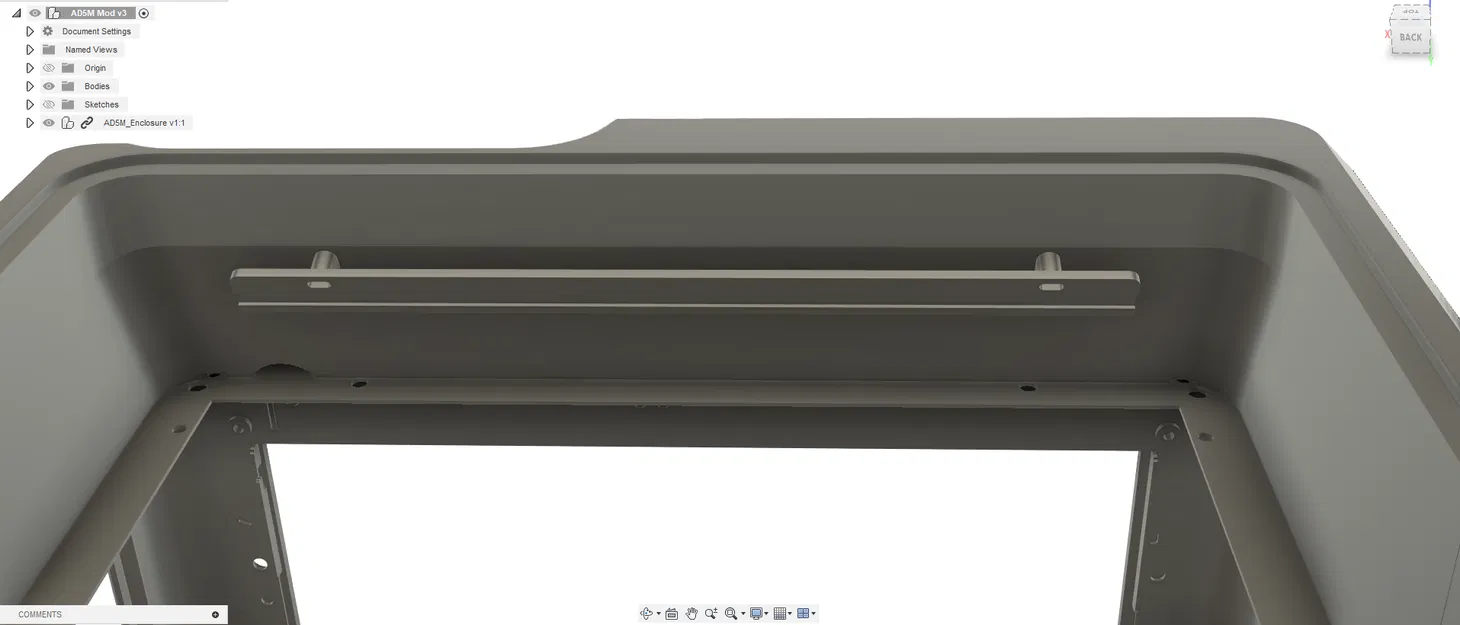

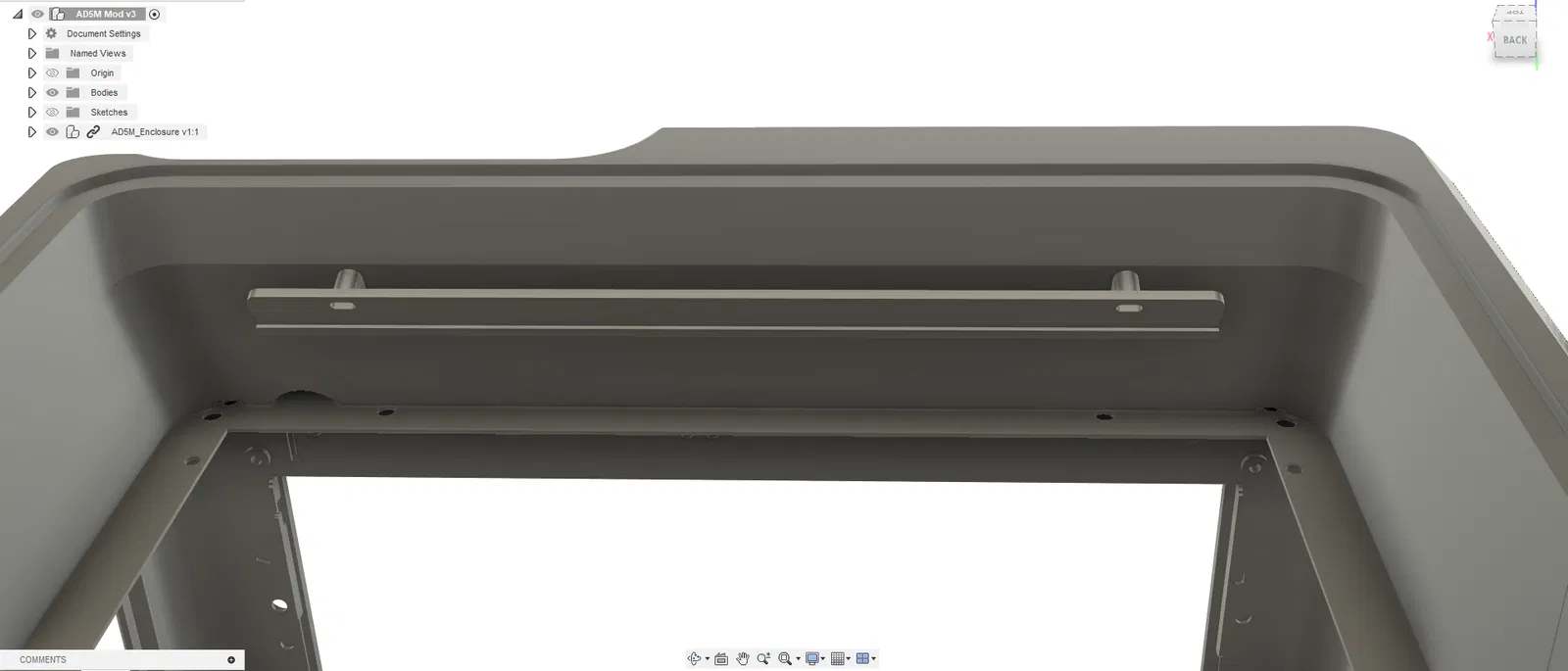

Chúng ta sẽ sử dụng ngàm góc và các lỗ này để đặt bộ phận đã in của chúng ta!

In bộ phận này với mặt mở hướng xuống khay, theo cách này bạn sẽ không cần hỗ trợ! Vòi phun tiêu chuẩn 0.4, chiều cao lớp 0.2 và KHÔNG có hỗ trợ. In mặt mở trên khay, để kênh không bị chặn.

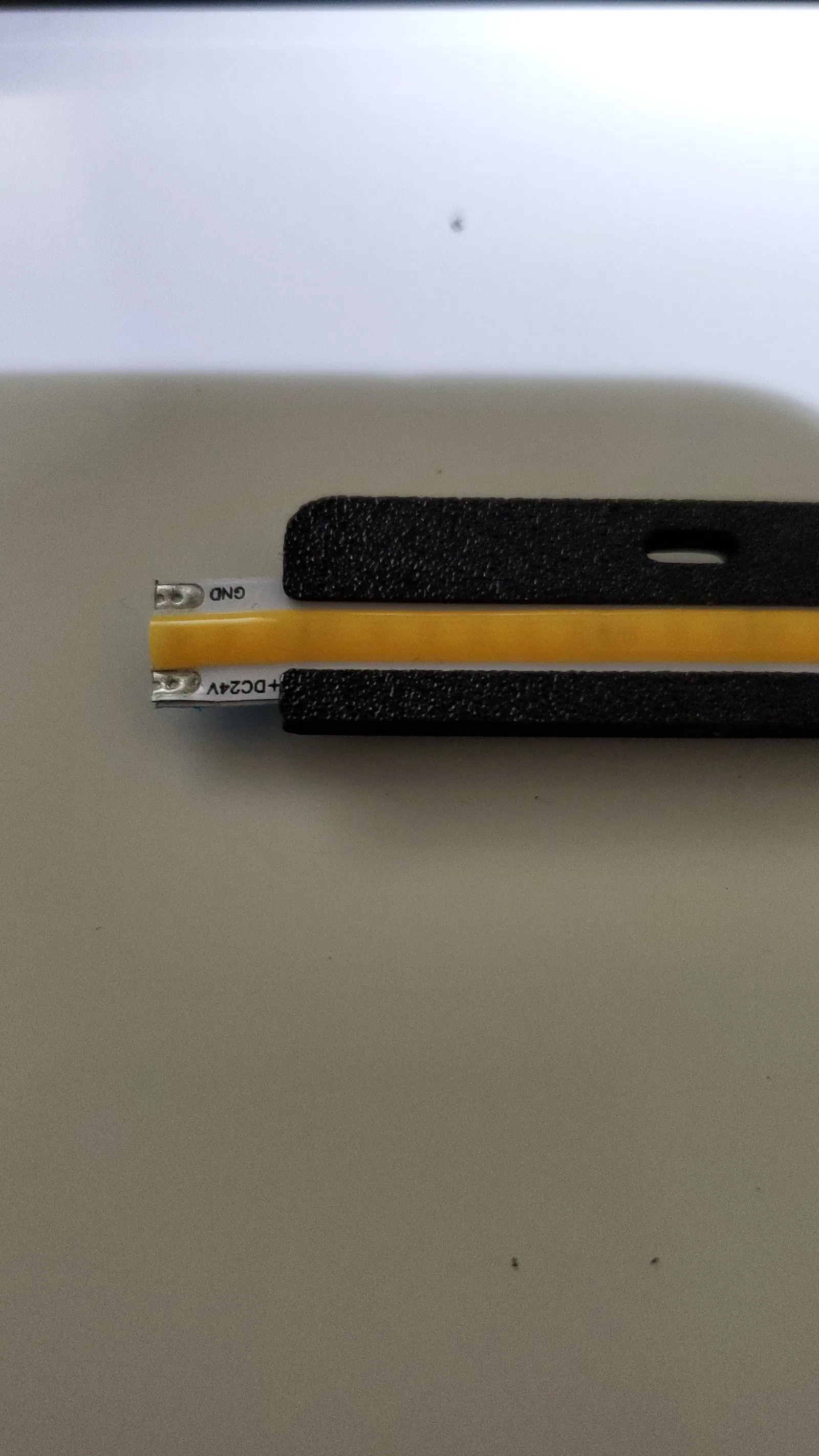

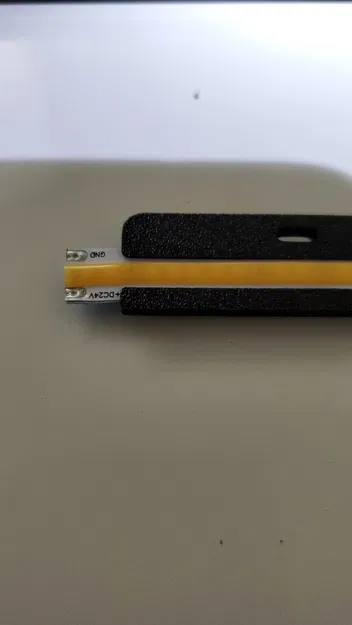

Sau khi in, chỉ cần trượt một dải đèn LED dài 25mm (chiều cao 8mm) vào khe cắm (kiểu có lớp phủ hoạt động tốt nhất) sau đó hàn một đường +/- vào một bên của dải và chạy cáp đến ổ cắm đèn LED màu vàng trên bo mạch chính bằng đầu nối cái JST XH 2.54 và hoàn thành!

*ĐÈN LED phải là dải 24v, chiều cao 8mm cho bản sửa đổi này!
