Tấm che bụi cho máy cưa Parkside PTSS 1200 C1, PTSS 1200 C2 và PTSS 1200 D2

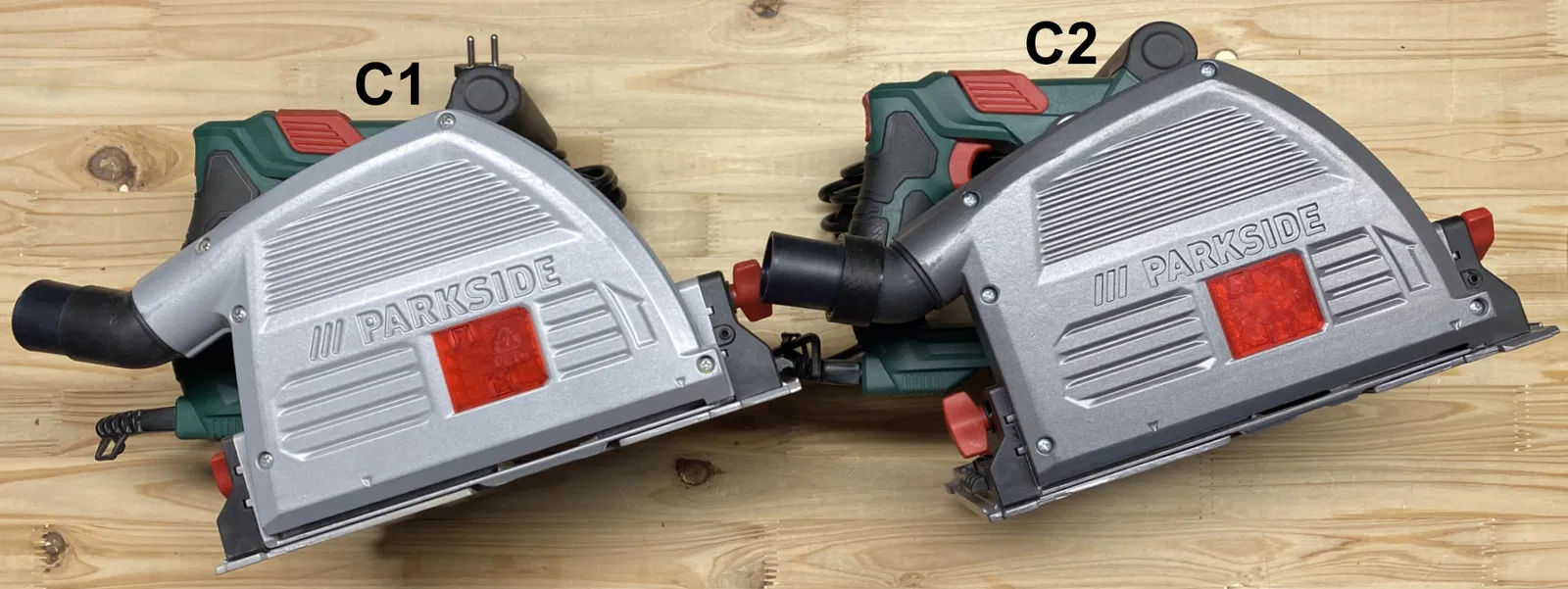

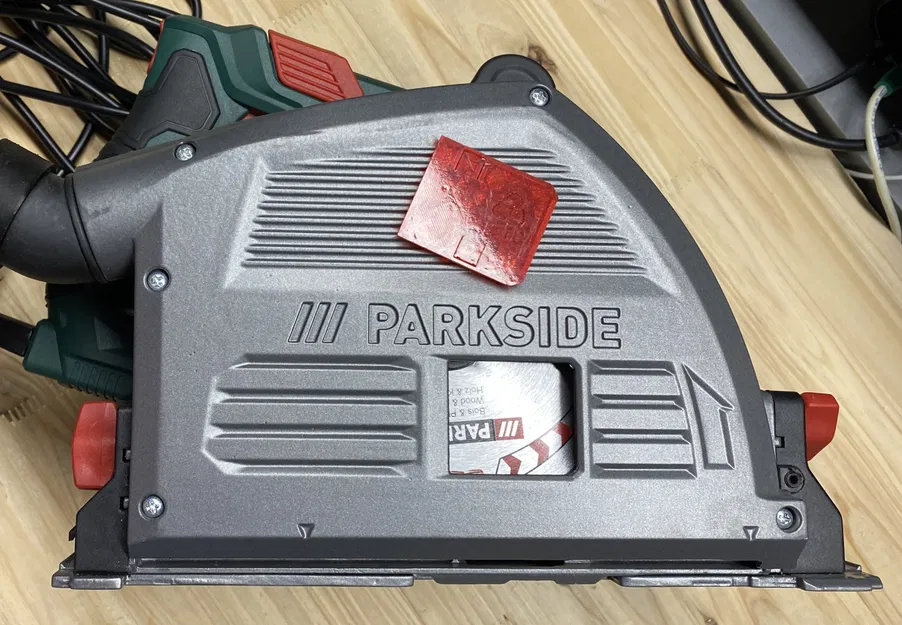

Tấm che này dùng để đóng cái lỗ thay lưỡi cưa trên bộ phận che lưỡi của máy cưa Parkside Plunge Saws PTSS 1200 C1, PTSS 1200 C2 và PTSS 1200 D2 (phiên bản D2 đã được xác nhận trong phần bình luận bởi Lee Morton - Cảm ơn Lee) và nó được kỳ vọng sẽ giúp thu bụi tốt hơn với mấy cái máy cưa này. (Lưu ý: Tấm che này sẽ không gắn vừa với các mẫu máy khác của dòng cưa này.)

Cập nhật ngày 04-01-2024

Tôi đã thay thế phiên bản 2 bằng phiên bản 3, phiên bản này mỏng hơn 1 mm ở bên trong khi lắp vào máy cưa và cho phép khoảng trống rộng hơn cho bulong trung tâm của lưỡi cưa. Với phiên bản 3, vấn đề tấm che bị đẩy ra khỏi bộ phận che lưỡi bởi bulong trung tâm khi cắt vật liệu dày sẽ không còn xảy ra nữa. Xin cảm ơn người dùng Cekic đã đề cập vấn đề này trong phần bình luận và cũng đã thử nghiệm phiên bản mới.

Cập nhật ngày 21-05-2022

Tôi đã gỡ bỏ phiên bản đầu tiên và thay thế bằng phiên bản 2, phiên bản này có các bộ phận hỗ trợ tích hợp sẵn nên dễ in hơn.

Hướng dẫn in:

Tôi đã in mẫu này trên máy Ender 3 Pro của mình với nhựa PETG màu đỏ trong, độ cao lớp là 0,2mm, 4 lớp trên và 4 lớp dưới, cùng 4 vách tường. Độ rộng đường in của vách tường được đặt là 0,5mm.

Hậu xử lý:

Cẩn thận gỡ bỏ các bộ phận hỗ trợ nhỏ khỏi 2 cái kẹp của mẫu bằng cách lắc chúng xuống dưới. Chúng sẽ ra khá dễ dàng. Nếu cần, hãy làm sạch các kẹp bằng dao rọc giấy hoặc dao cắt sợi.

Lắp đặt trên máy cưa:

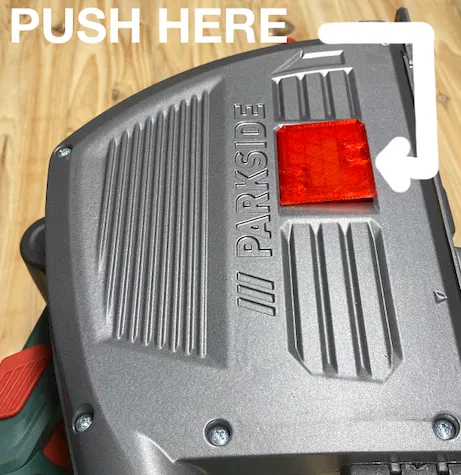

Ngắt nguồn điện của máy cưa, sau đó đặt máy cưa trước mặt bạn, nghiêng nó sang một bên (phần động cơ úp xuống) với lỗ trên bộ phận che lưỡi hướng lên trên và lưỡi cưa quay sang phải. Sau đó đặt tấm che lên lỗ (phần vát hướng xuống dưới và về phía bạn) và trước tiên hãy gắn cái kẹp nhỏ của tấm che vào phía bên trái. Sau đó ấn mạnh (lần đầu lắp sẽ cần khá nhiều lực) vào phần tấm che nơi có cái kẹp nhỏ còn lại, cho đến khi nó khớp vào vị trí. Tôi đã thêm một hình ảnh để giải thích rõ hơn.

Để gỡ nó ra, chỉ cần dùng tua vít đầu dẹp để nhấc tấm che ra từ phía vát.
