Ống dẫn quạt Sovol SV06 Plus 5015 | NAV modular duct cập nhật

Cập nhật 9/3/2024: Tôi không còn sở hữu máy in này nữa, nên theo yêu cầu, tôi sẽ đăng các tệp CAD cho dự án này. Các bạn cứ tự nhiên tiếp tục phát triển mount/duct này, nhưng vui lòng ghi công tác giả. Tôi cũng sẽ chuyển sang CCA.

Cập nhật 15/6: Đã thêm tệp 3MF với hai ốc vít cho những ai muốn thêm một ốc vít để cố định quạt.

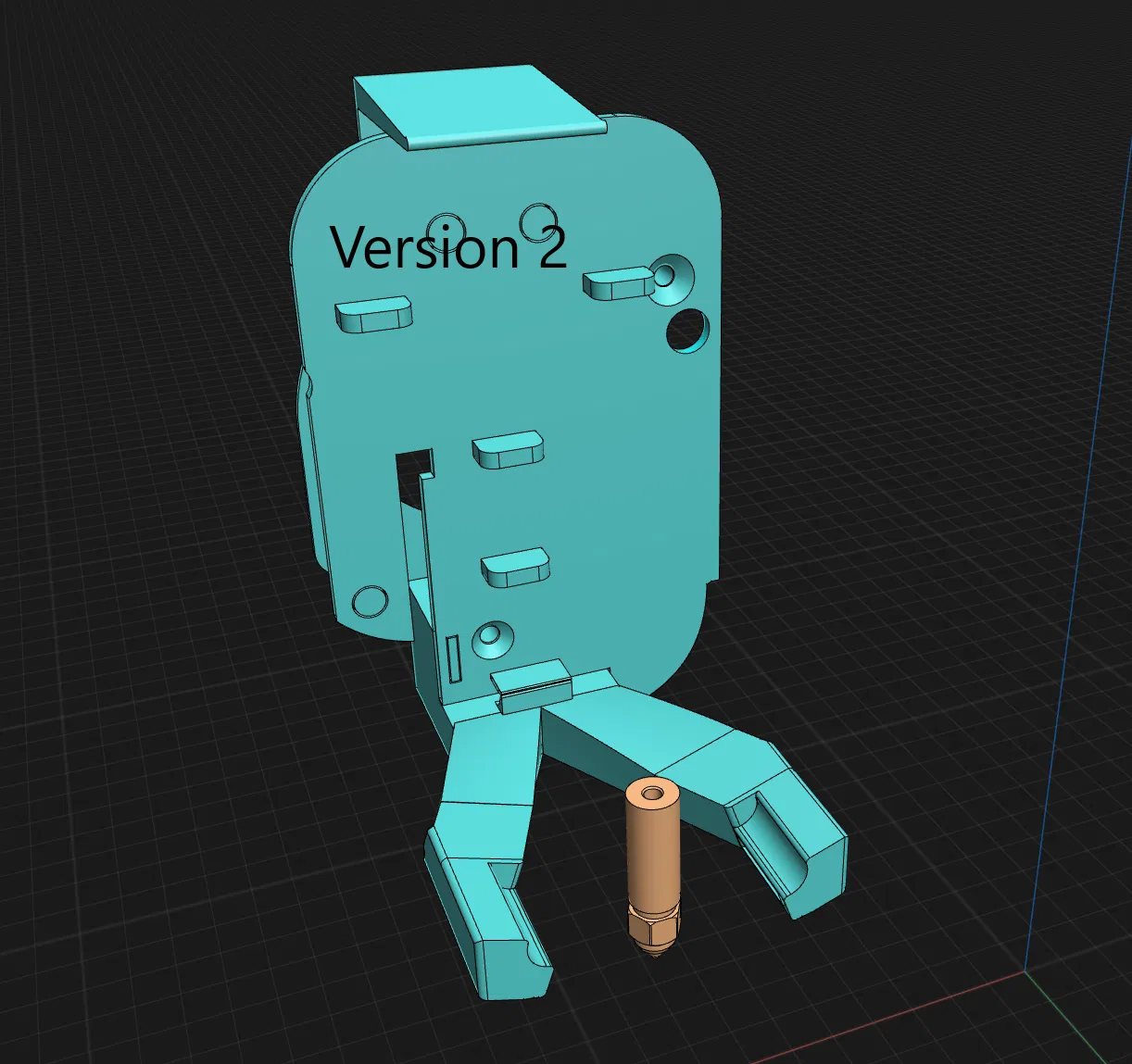

Cập nhật 10/7: Đã thêm phiên bản hai của ống dẫn khí, tối ưu hóa luồng khí, quạt 5015 có áp suất cao hơn sẽ tốt hơn. Phiên bản 2 có khoảng cách 28mm trước khi ống dẫn khí bắt đầu.

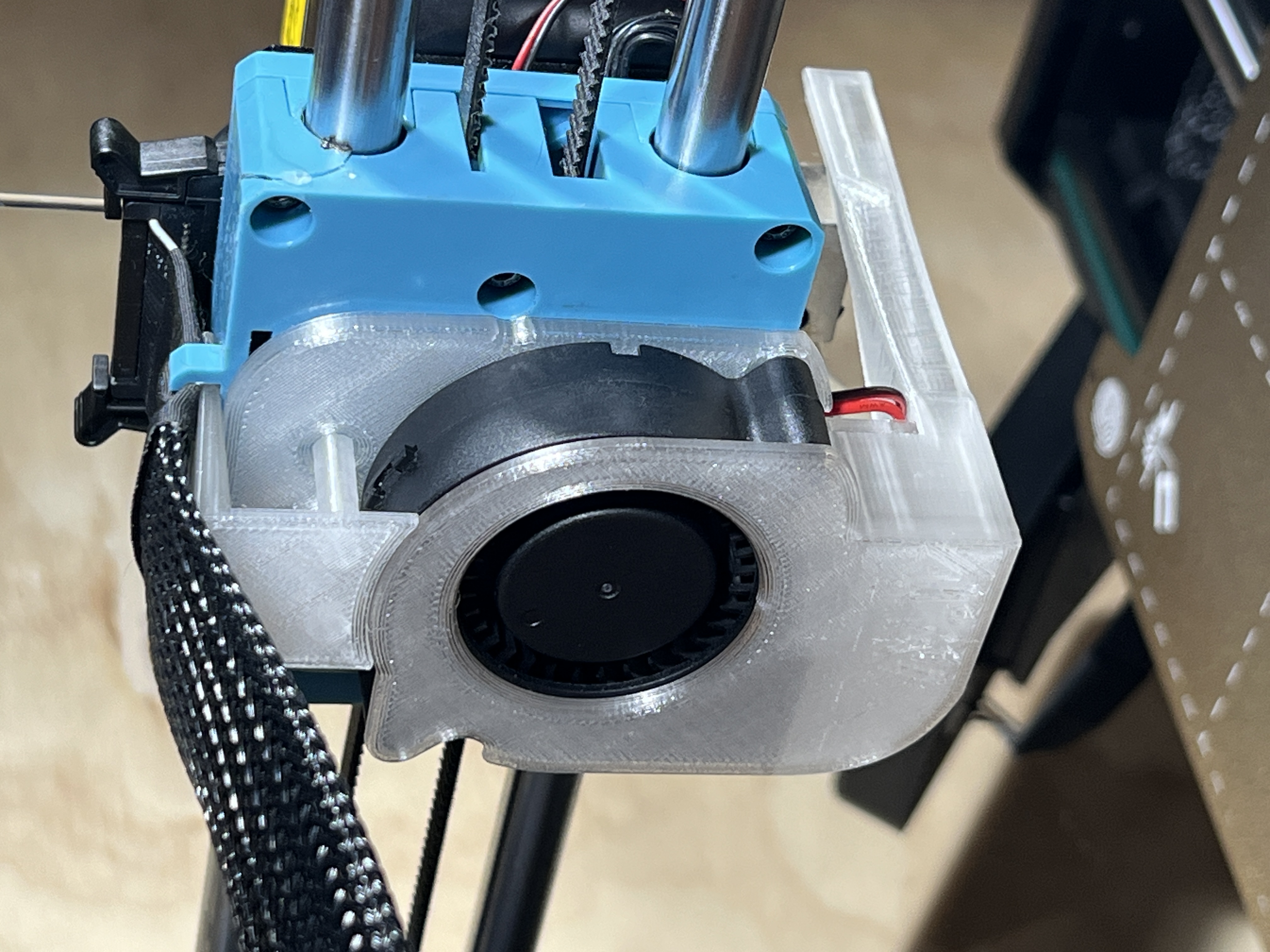

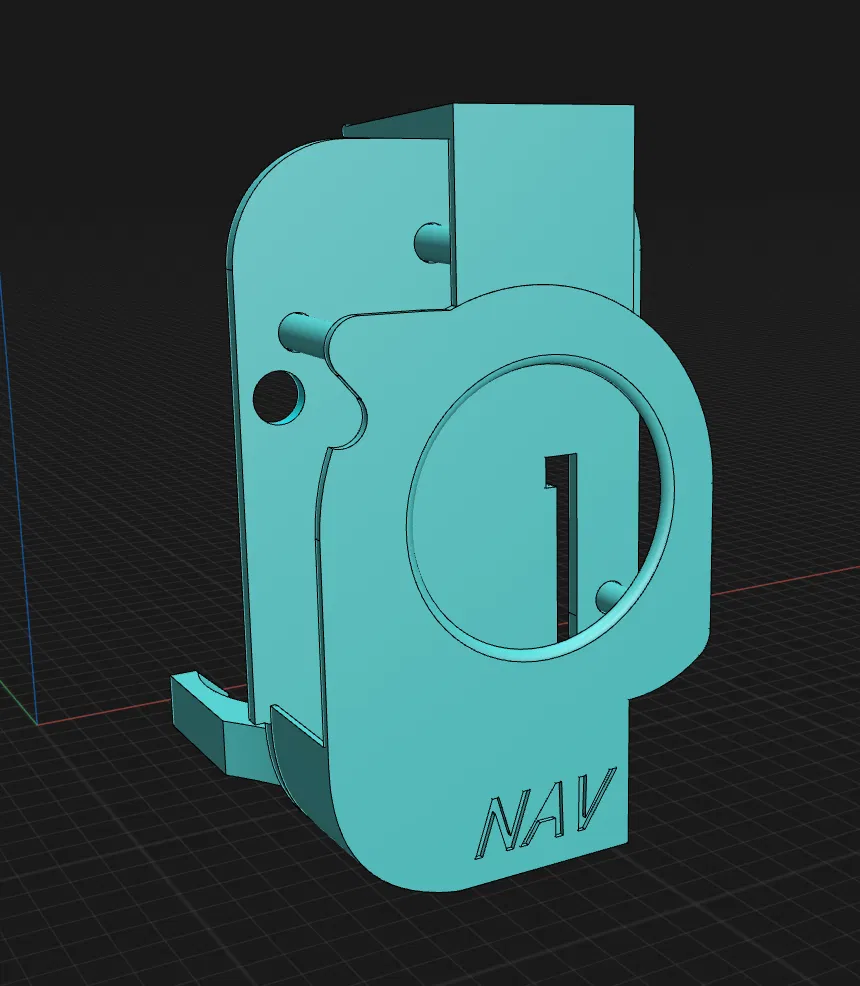

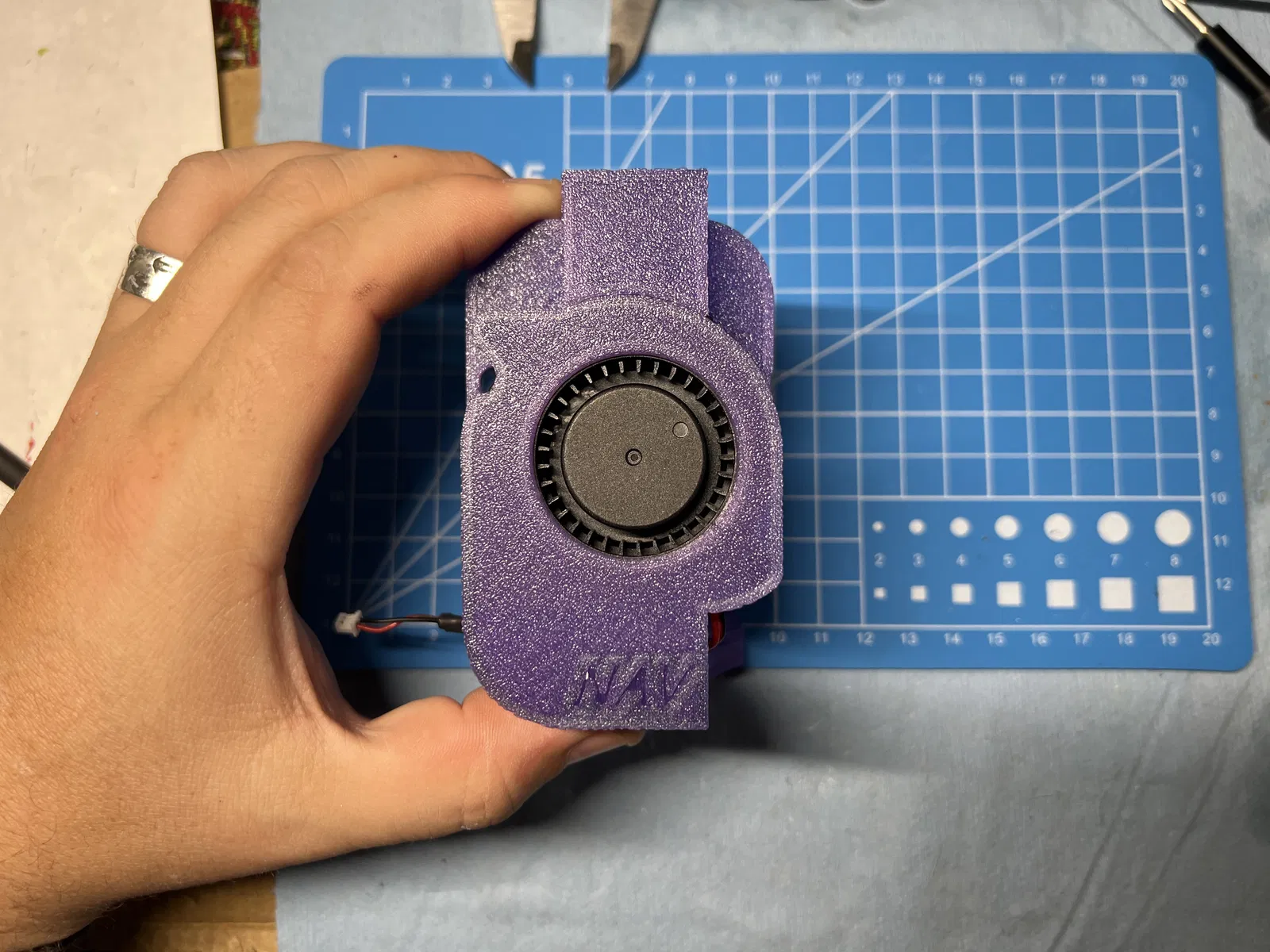

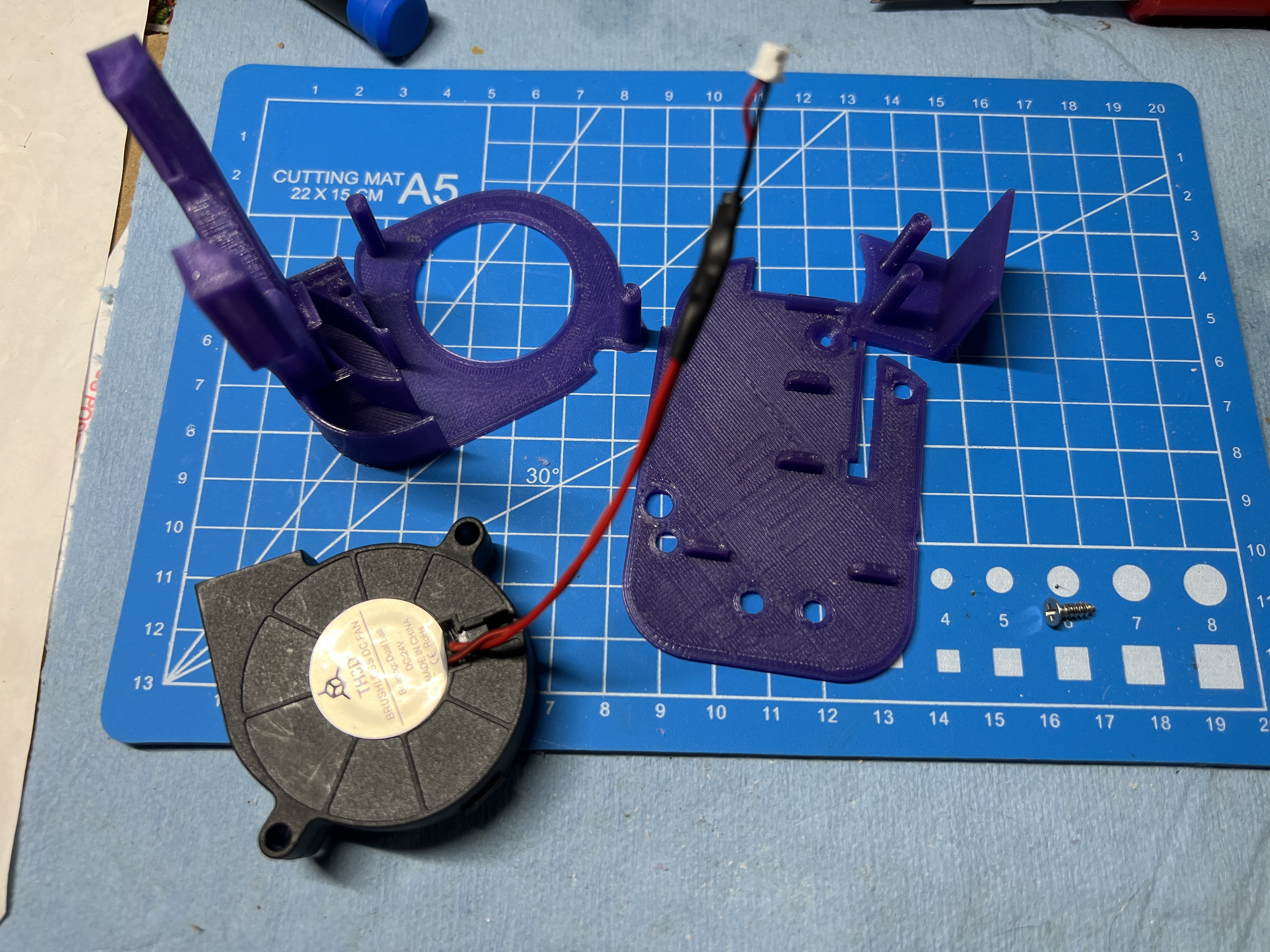

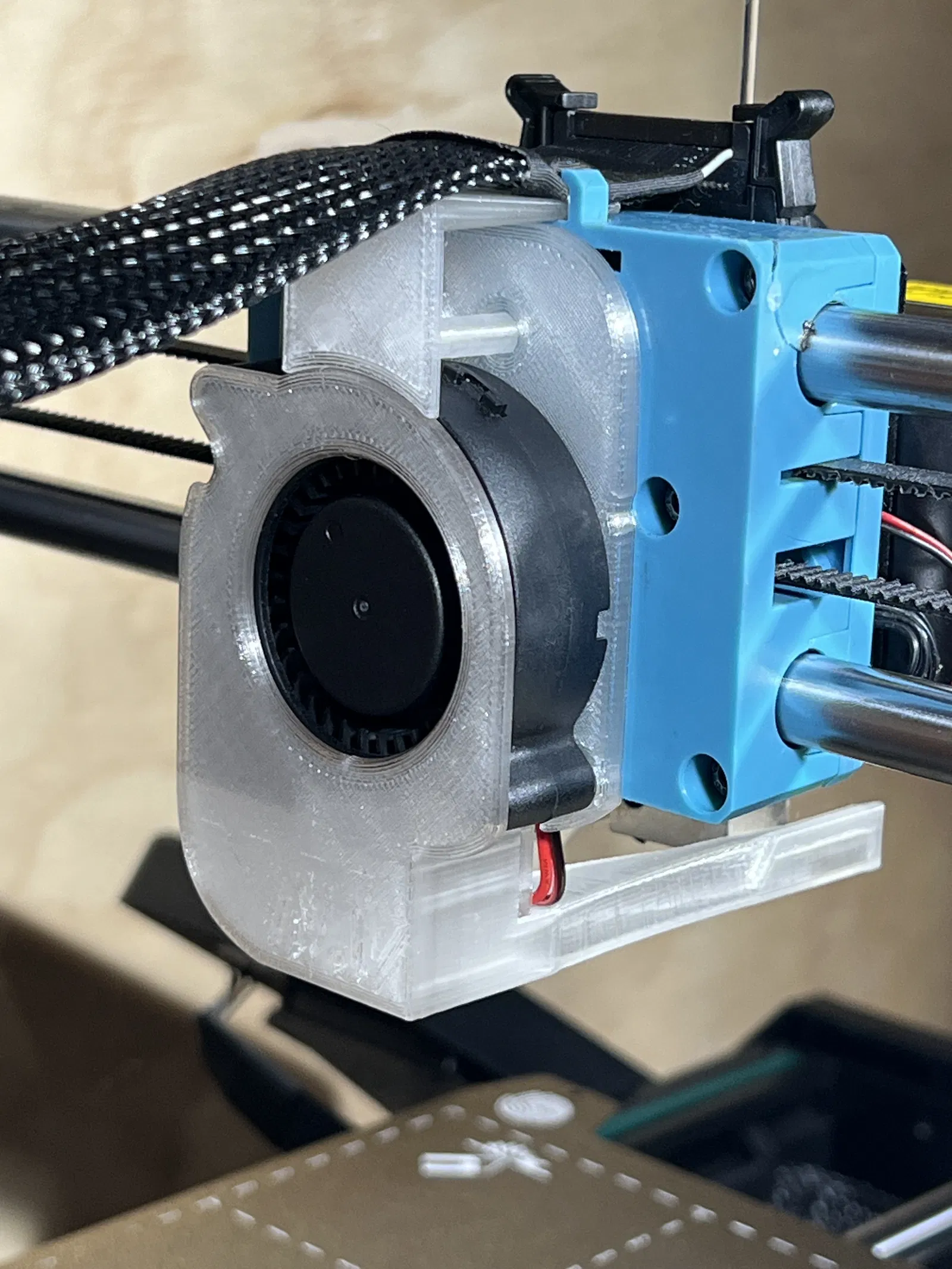

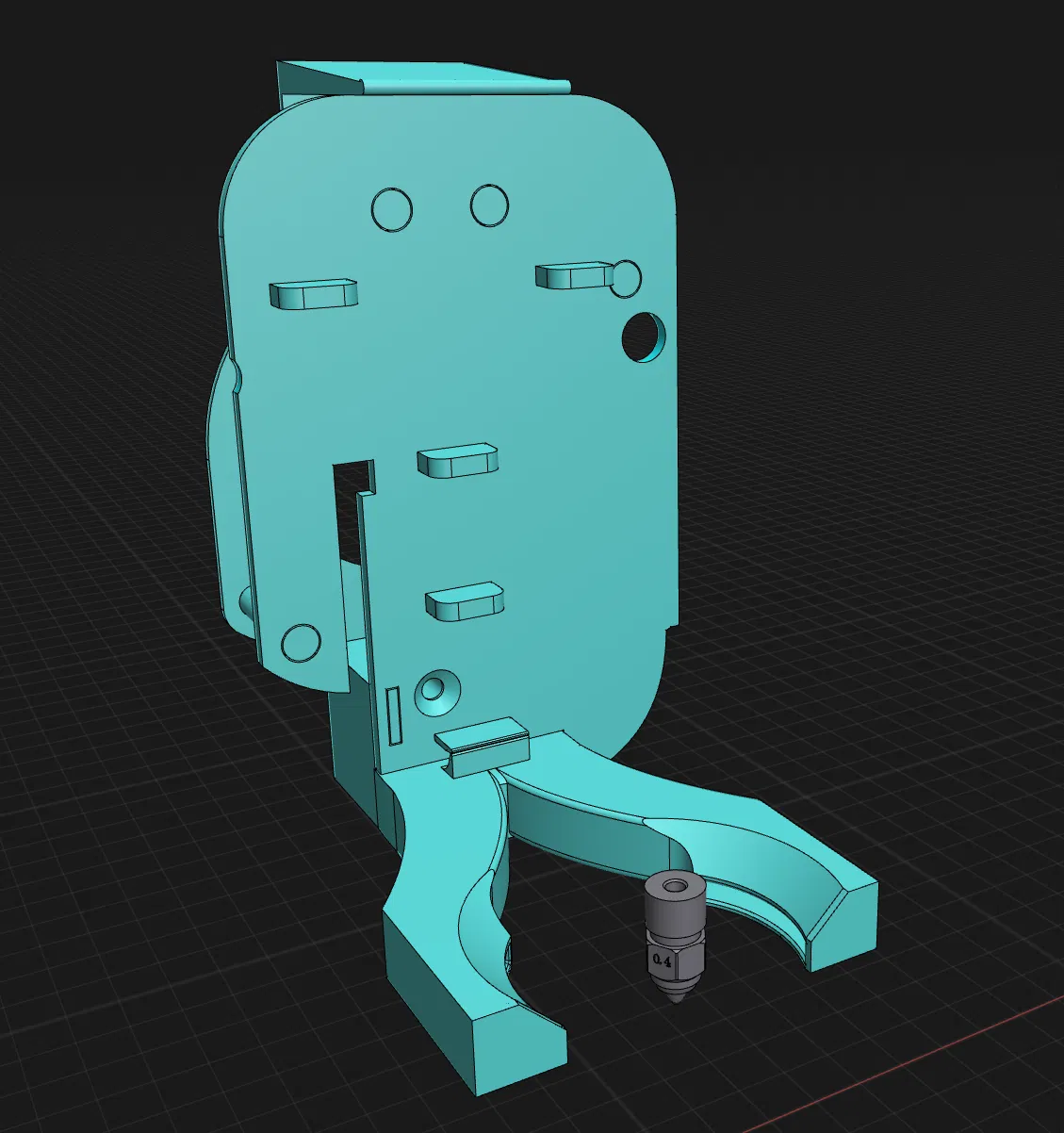

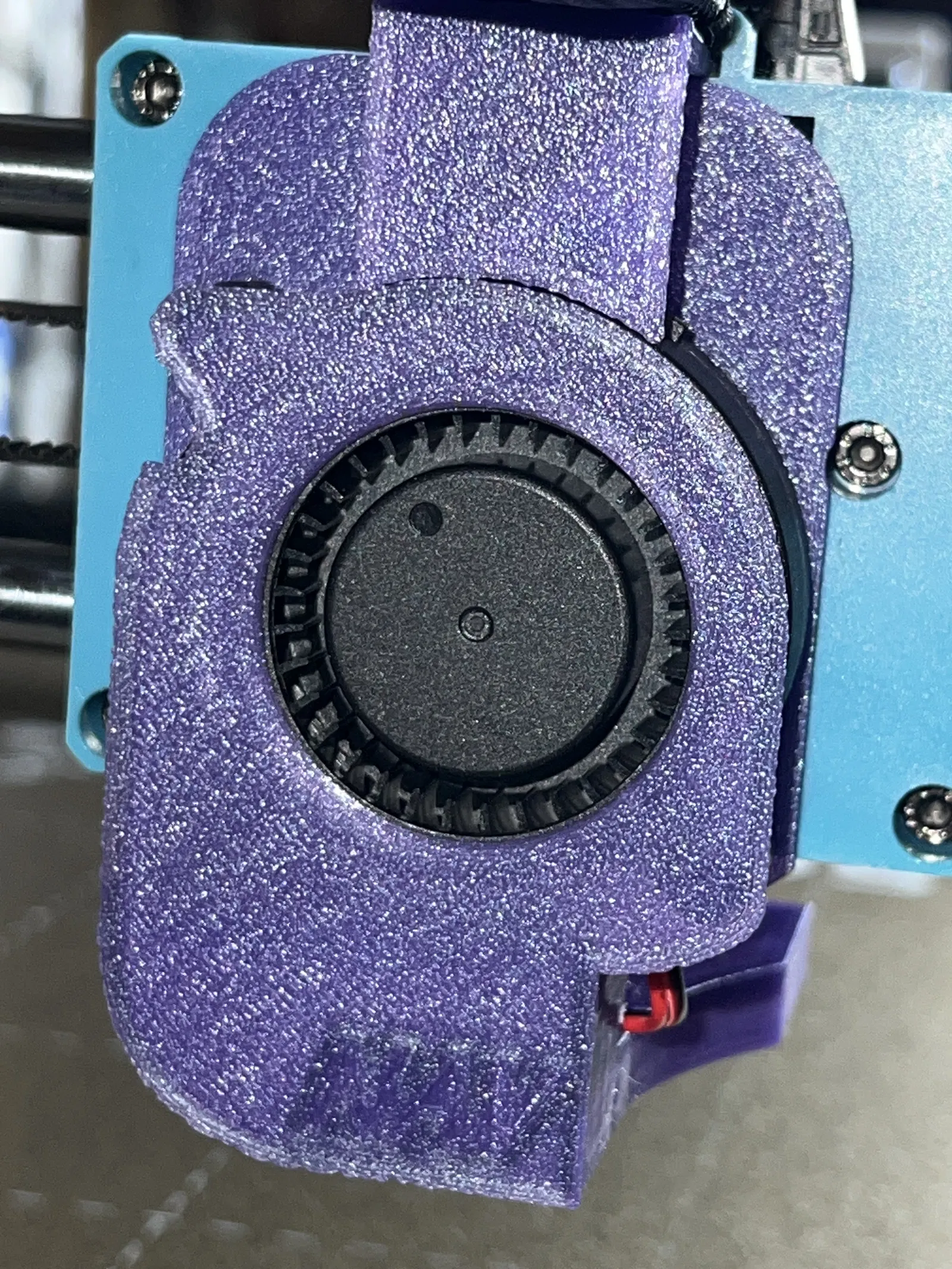

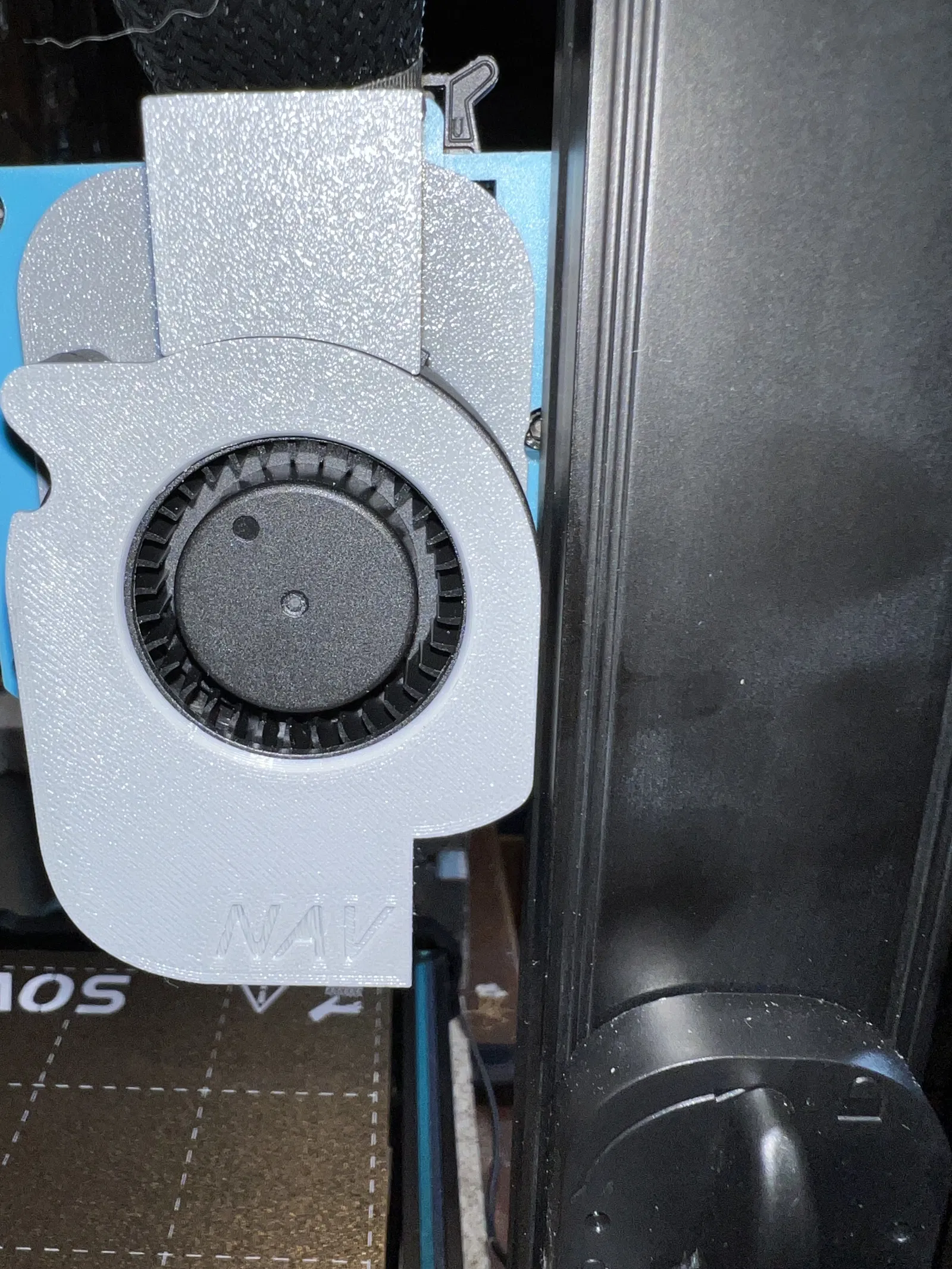

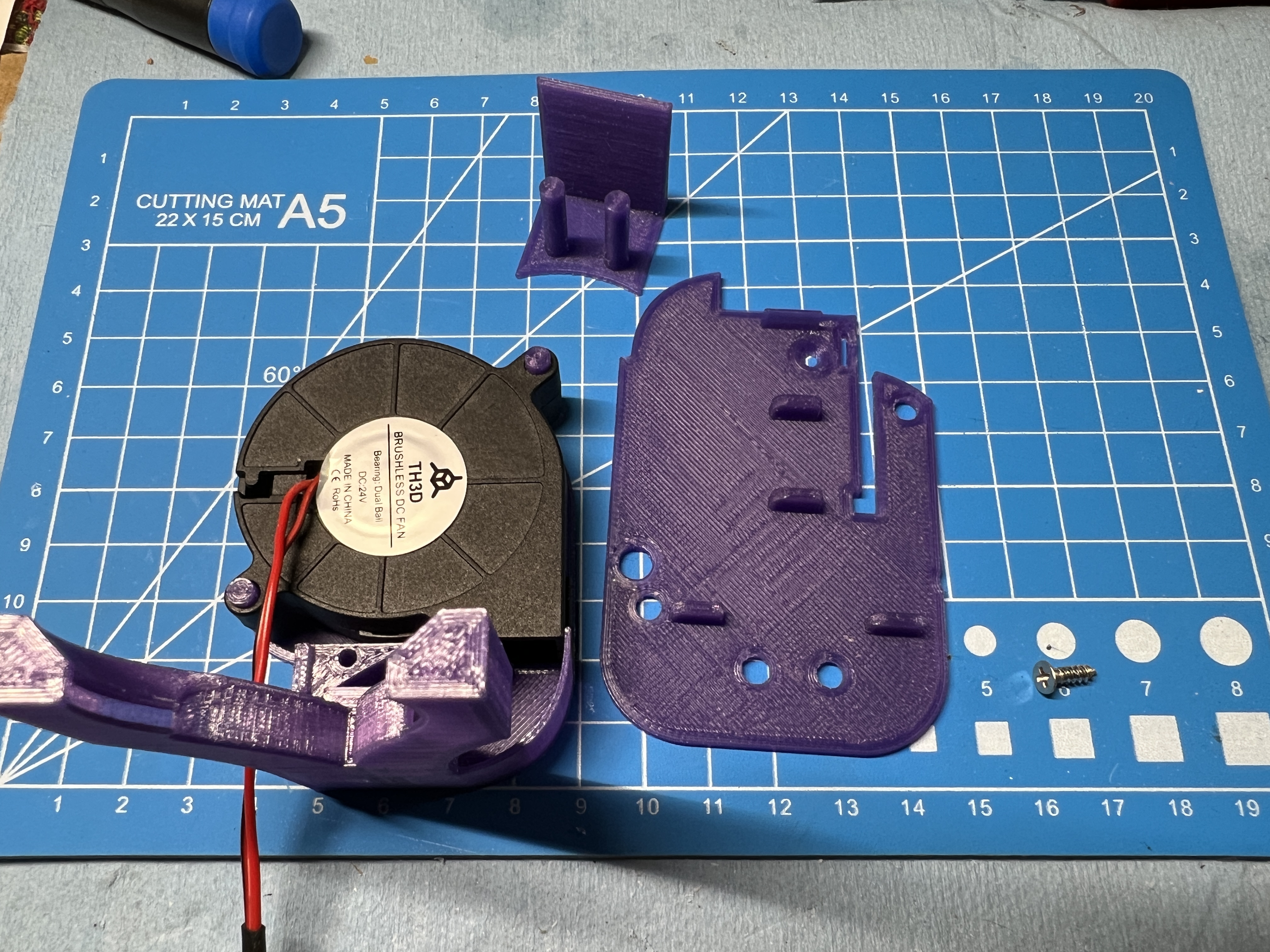

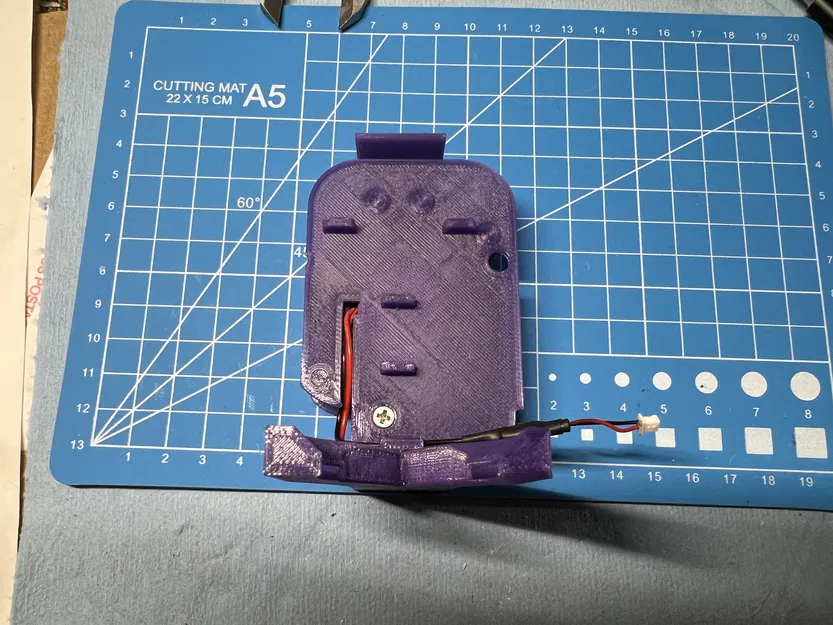

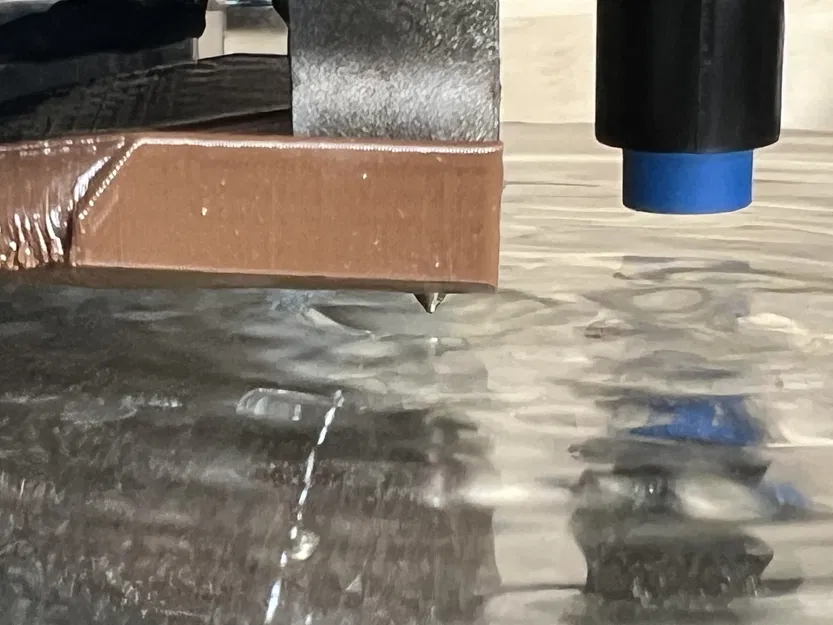

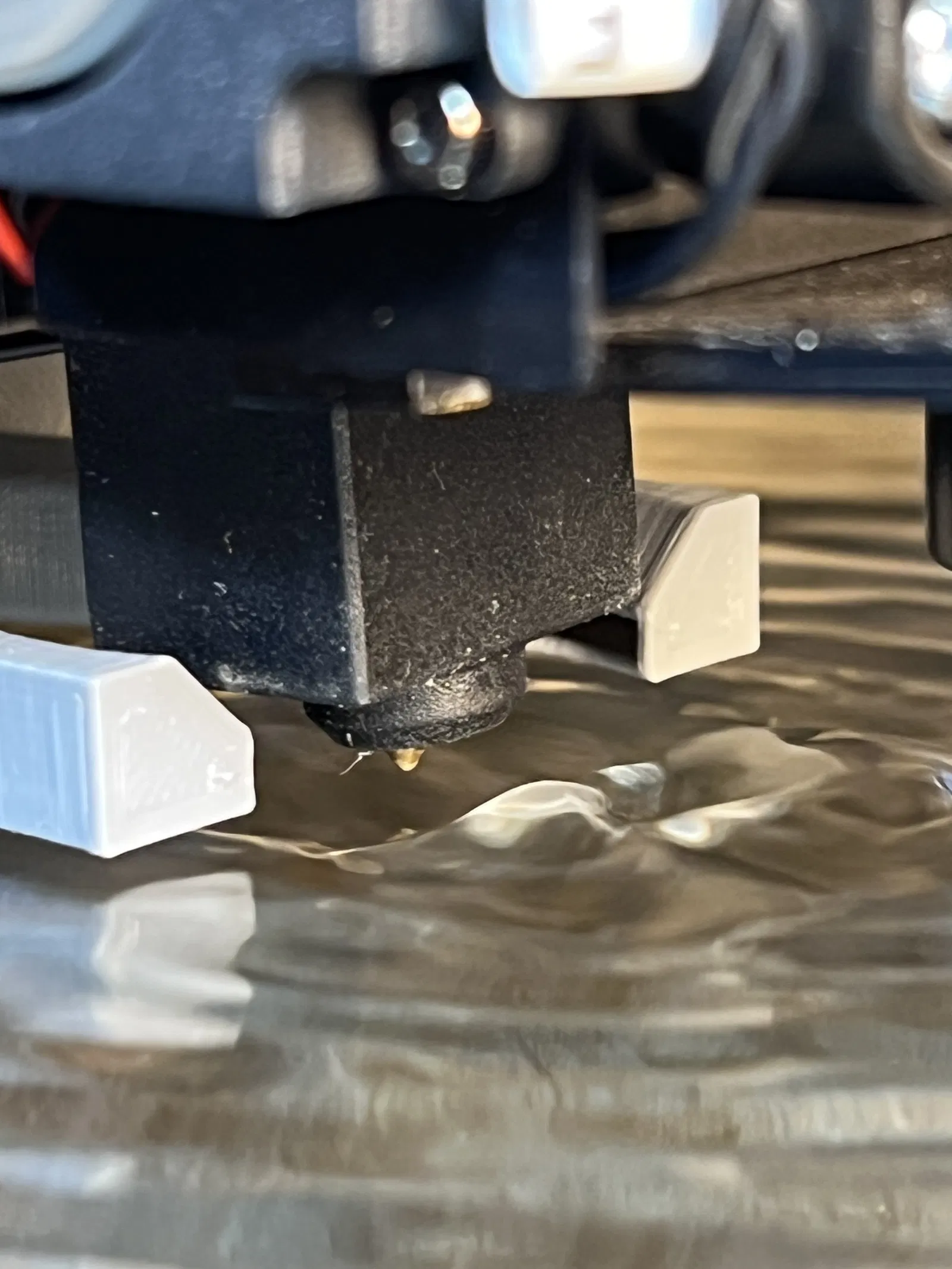

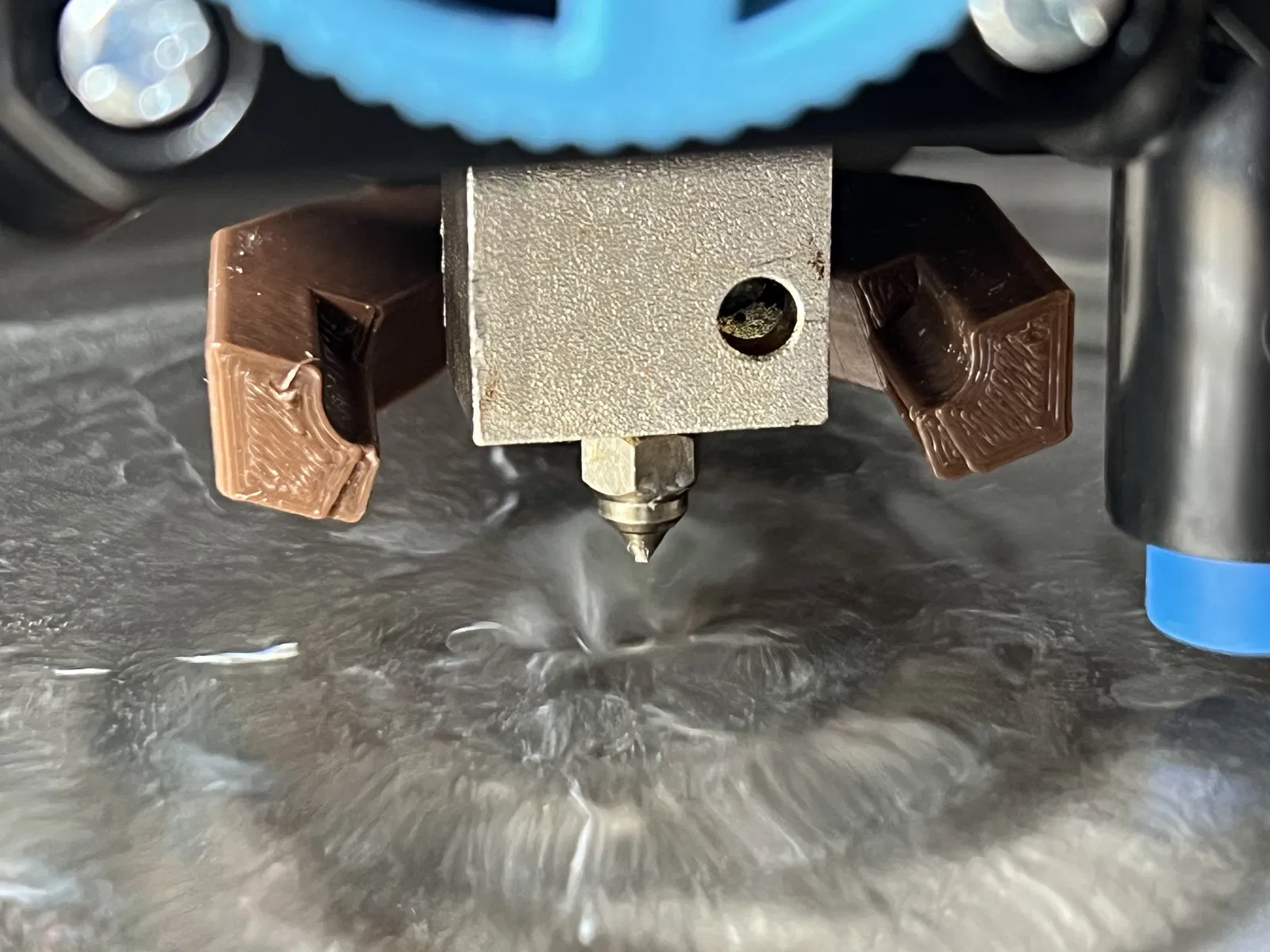

Tôi đã thiết kế một ống dẫn khí làm mát bộ phận, gắn phía sau, phẳng, sử dụng quạt thổi 5015 TH3D, được đặt tên là NAV (Not A Voron). Thiết kế rất nhẹ, chỉ khoảng 25 gram (không tính quạt), gắn chặt vào mount đầu in và bao gồm một nắp cáp có thể tháo rời để giúp dây cáp không bị võng. Đã bao gồm tệp 3MF của ba bộ phận và tệp STEP của chính mount để đề phòng dung sai không khớp với máy in/slicer của bạn.

In ấn:

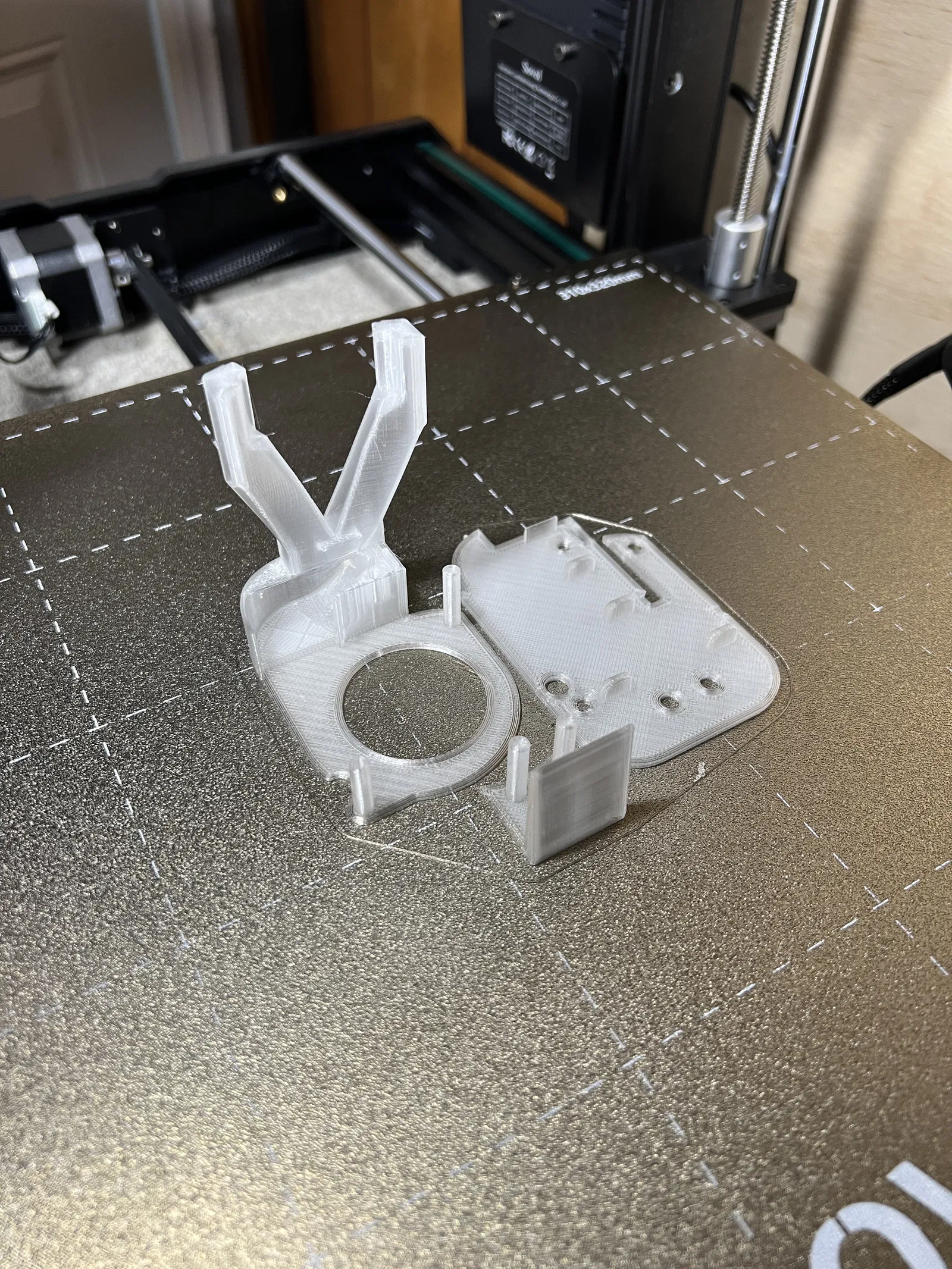

Khoảng hở giữa các bộ phận là 0.175mm để gắn chặt bằng Orcaslicer và in thành trong trước, 4 thành, 4 lớp trên/dưới, và 100% độ đặc khít cho mount hoặc 60% cho ống dẫn khí. Mọi thứ được in trên
