Giá Đỡ Dụng Cụ QCTP - Size OXA

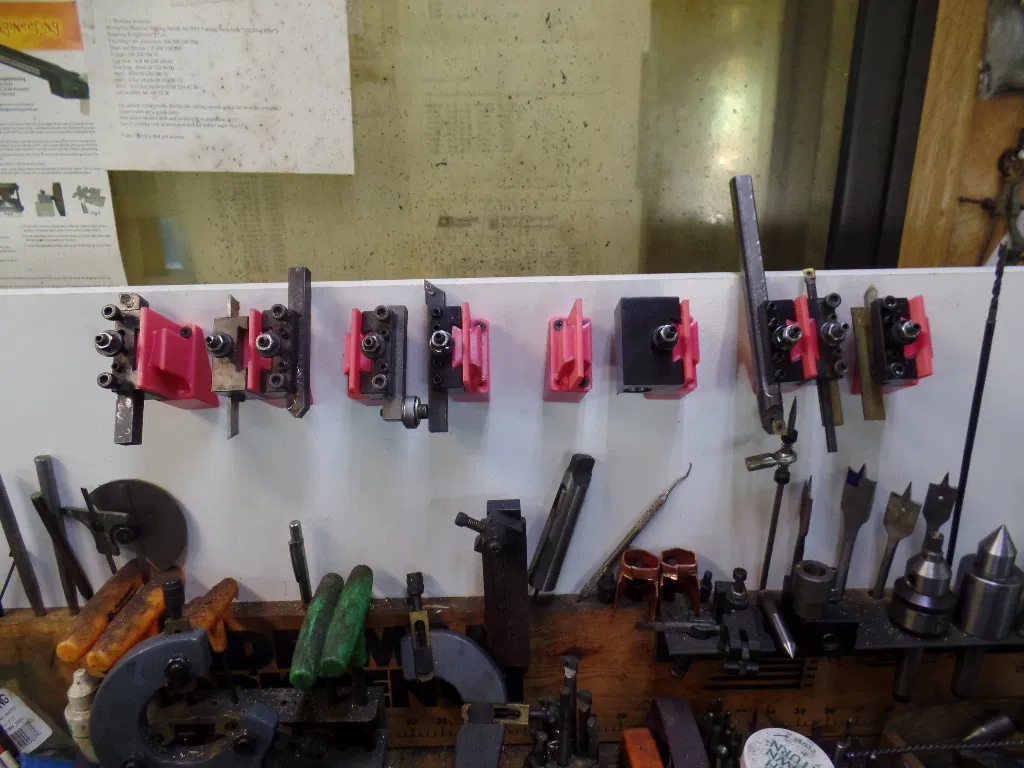

Bản in giá đỡ dụng cụ QCTP theo kích thước OXA, là một bản chỉnh sửa từ bản gốc. Được thiết kế để gắn vào bảng thẳng đứng với giá đỡ góc tùy chỉnh, không cần vật liệu hỗ trợ khi in đúng cách.
Mô tả
Đây là một trong ba phiên bản:
- Kích thước AXA
- Kích thước OXA (phiên bản này!)
- Kích thước A2Z
Đây là bản chỉnh sửa của bản in này:
https://www.thingiverse.com/thing:4545509 Video liên quan ở đây: https://youtu.be/2Odj_uWx0Xs
Tôi đã tạo lại bản gốc trong bản vẽ CAD của riêng mình vì hai lý do chính:
Thứ nhất, giá đỡ ban đầu có kích thước không phù hợp với QCTP của tôi.

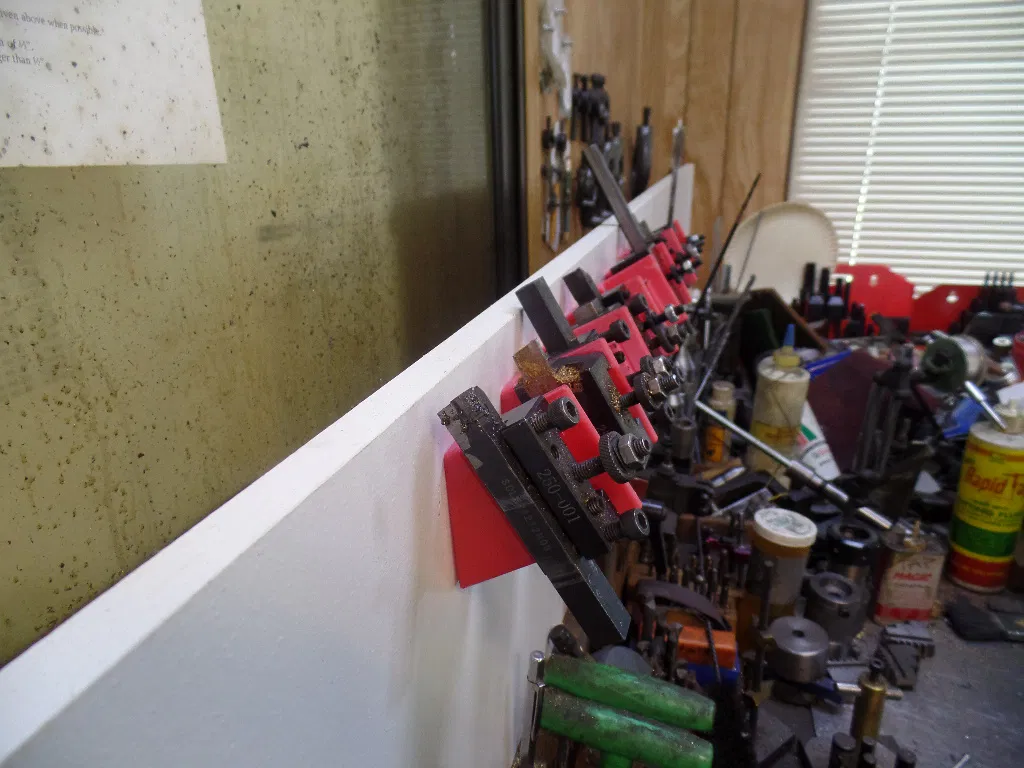

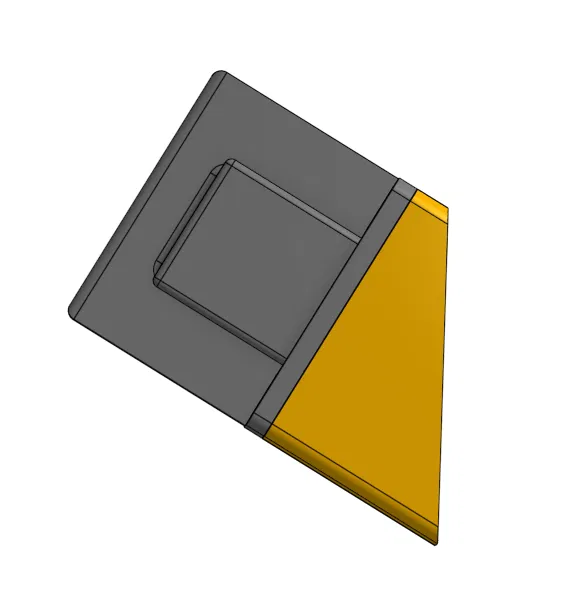

Thứ hai, nếu bạn nhìn vào bản gốc, bạn sẽ thấy nó được thiết kế cho một bảng phía sau nghiêng. Vì tôi cần những thứ này cho một bảng phía sau thẳng đứng, tôi cũng đã tạo một giá đỡ góc để chúng có thể được gắn vào bảng phía sau ở một góc.

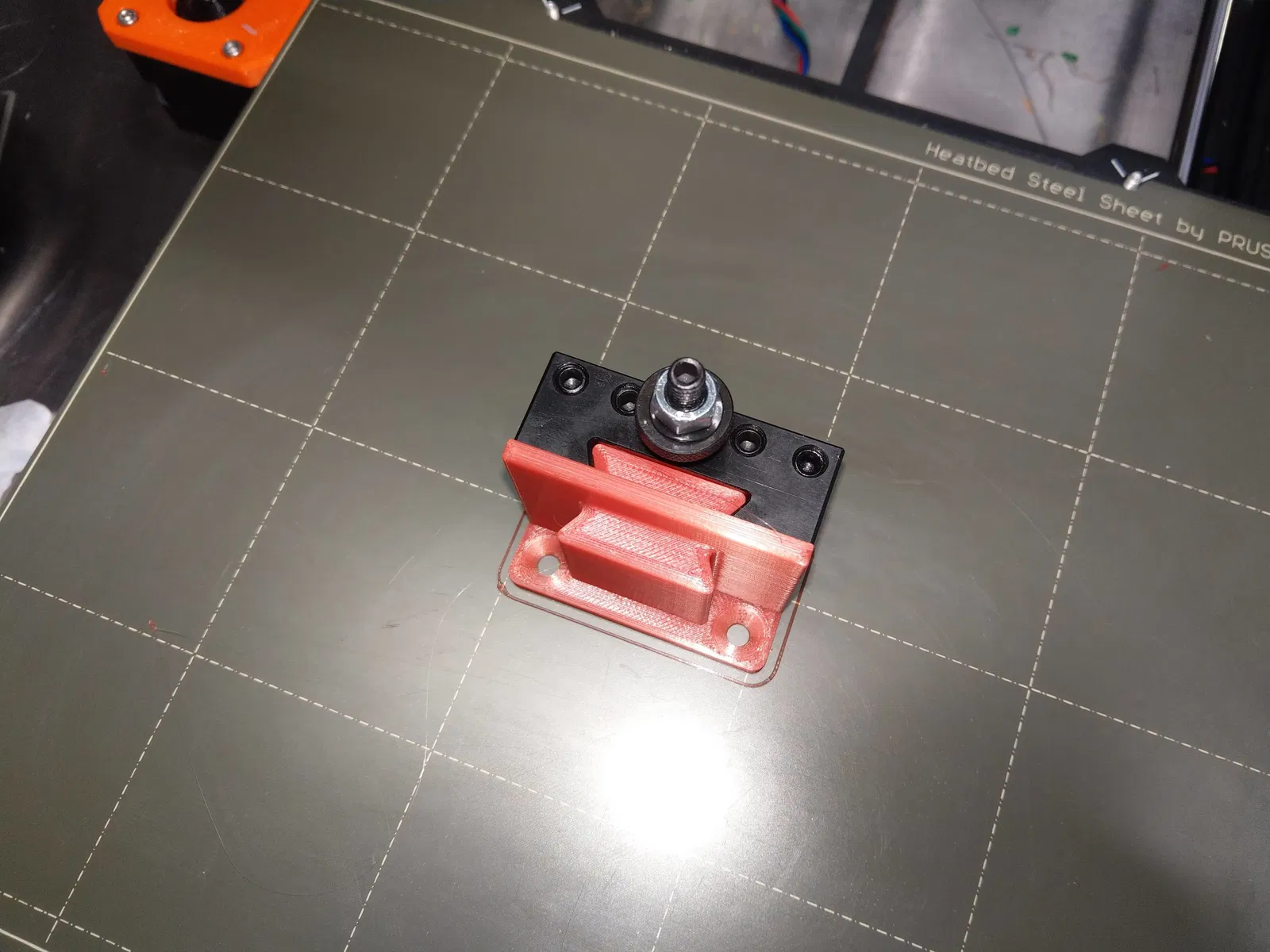

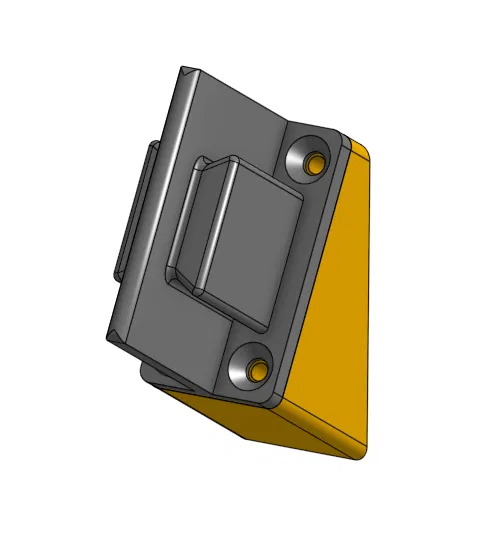

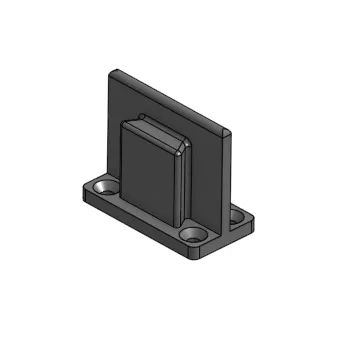

Giá đỡ được thiết kế để gắn vào giá đỡ bằng bốn vít đầu phẳng #8-32 x 1/2" (M4 x 0.7 có lẽ cũng sẽ hoạt động). Giá đỡ cần được tạo ren bằng taro tiêu chuẩn. Giá đỡ được gắn vào bảng phía sau bằng hai vít đầu phẳng #8.
Các tệp CAD 33D OnShape của tôi cho cái này ở đây:
Hướng dẫn in
In bằng PLA bằng tệp 3mf được cung cấp; nếu không:

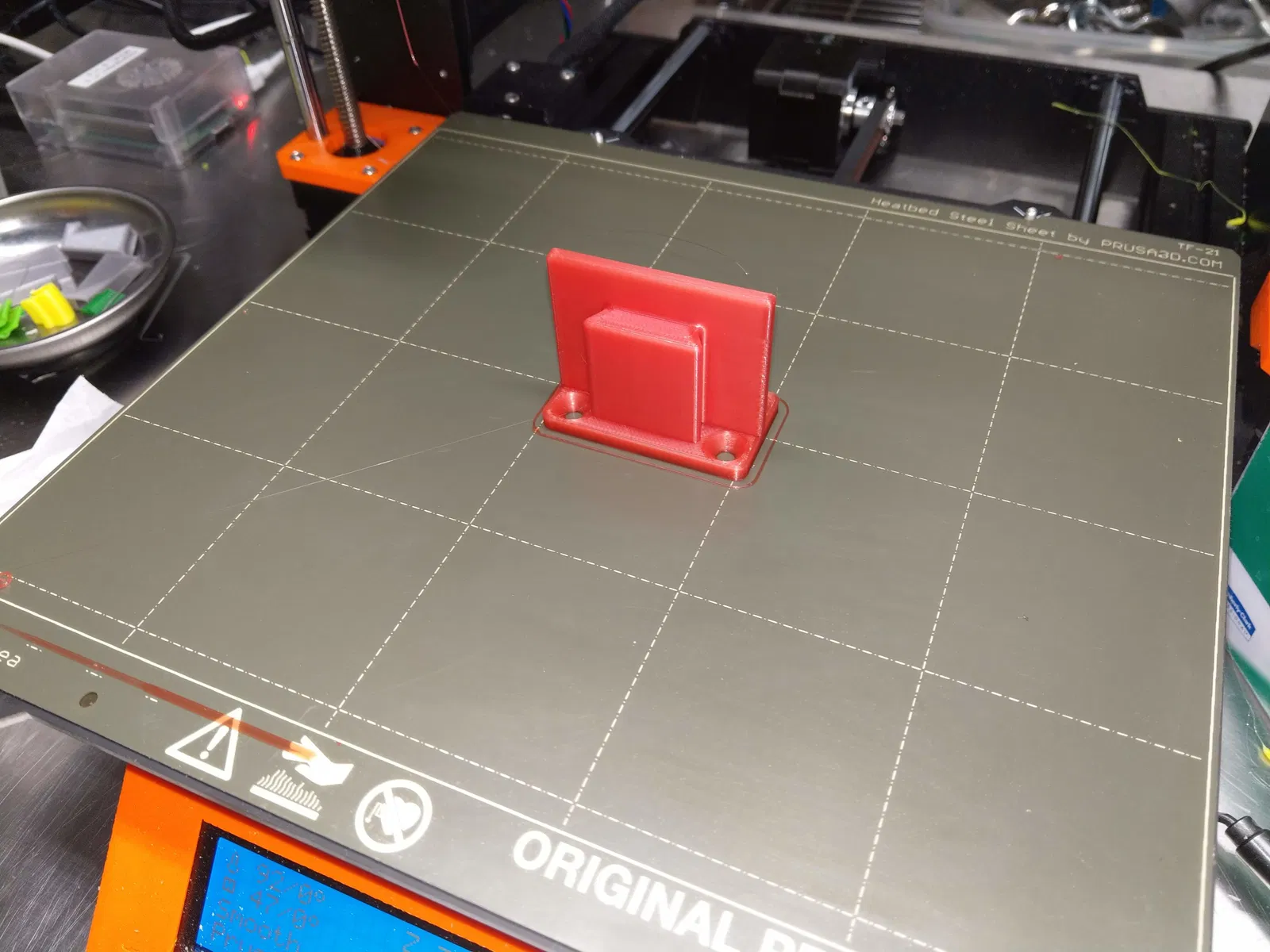

Đối với giá đỡ:
- Độ cao lớp 0.2mm
- Số lớp vỏ = 2
- Tỷ lệ ruột 20% lưới

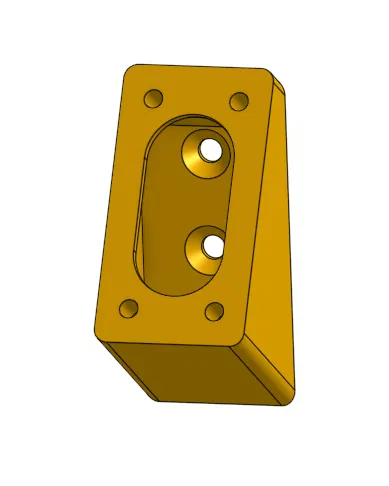

Đối với giá đỡ góc:
- Độ cao lớp 0.2mm
- Số lớp vỏ = 3
- Tỷ lệ ruột 10% rectilinear

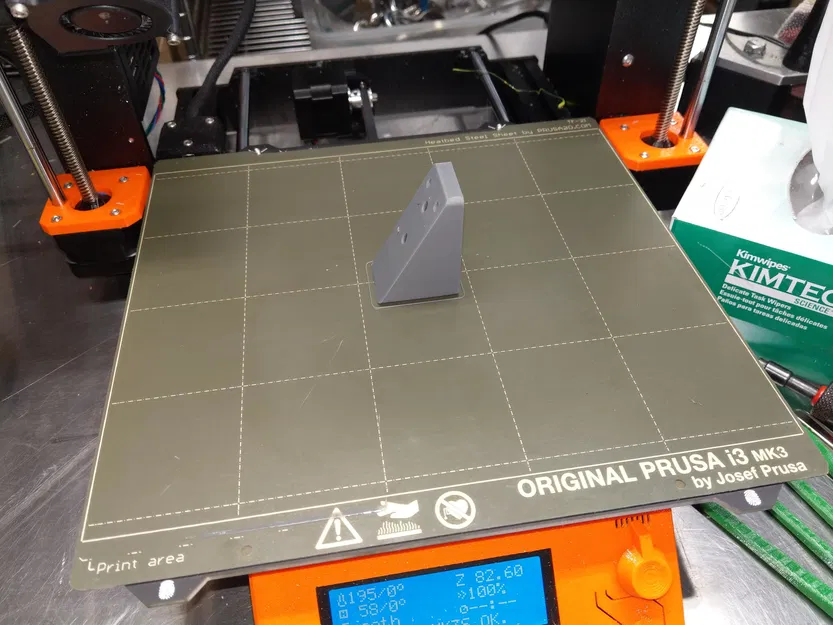

In giá đỡ góc với cạnh ngắn nhất hướng xuống - theo cách này sẽ không cần hỗ trợ.
Các cài đặt này có thể được tinh chỉnh thêm, mặc dù tôi thực sự khuyên bạn nên sử dụng ít nhất 3 lớp vỏ trên giá đỡ góc ở những vị trí có lỗ ren.
