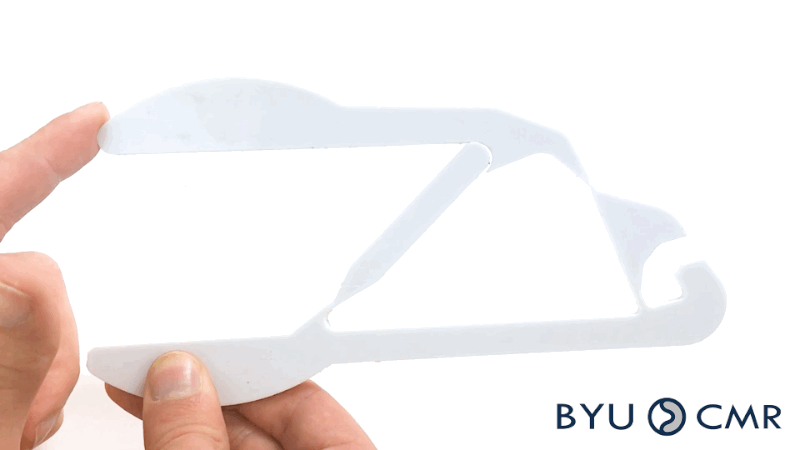

Kìm Đàn Hồi Hoàn Chỉnh

Tóm tắt

Cơ cấu đàn hồi

Cơ cấu là một thiết bị cơ khí dùng để truyền hoặc biến đổi chuyển động, lực hoặc năng lượng. Các cơ cấu truyền thống gồm các thanh cứng được nối với nhau bằng các khớp động. Cơ cấu đàn hồi là một cơ cấu mà sự di chuyển của nó ít nhất một phần là do sự biến dạng của các bộ phận linh hoạt chứ không chỉ hoàn toàn do các khớp động.

Cơ cấu đàn hồi có nhiều lợi ích như giảm ma sát, quy trình sản xuất dễ dàng hơn, chuyển động chính xác và ít bộ phận hơn. Như trong trường hợp của kìm đàn hồi hoàn chỉnh này, bạn có thể sản xuất cơ cấu trong một bộ phận duy nhất và trong một số trường hợp không cần lắp ráp.

In ấn và Hiệu suất

In bằng sợi nhựa dẻo để bản in bền nhất. PETG có lẽ là lựa chọn tốt nhất trong số các loại sợi nhựa phổ biến.

Dự án ban đầu được thiết kế để phay từ tấm polypropylene dày ¼ inch.

Tìm hiểu thêm

Dự án này được phát triển bởi Nhóm Nghiên cứu Cơ cấu đàn hồi (CMR) từ Đại học Brigham Young (BYU). Theo dõi chúng tôi tại @byucmr trên Instagram hoặc truy cập trang web BYU Compliant Mechanisms Research (CMR) để tìm hiểu thêm về cơ cấu đàn hồi.

Thông tin Kỹ thuật

Để biết thông tin kỹ thuật chuyên sâu, vui lòng tham khảo các ấn phẩm sau:

Howell, L.L. và Midha, A., “A Method for the Design of Compliant Mechanisms with Small-Length Flexural Pivots,” Journal of Mechanical Design, Trans. ASME, Vol. 116, pp. 280-290, tháng 3 năm 1994.

Để tìm hiểu thêm về cơ cấu đàn hồi nói chung, vui lòng xem trang web BYU Compliant Mechanisms Research (CMR) hoặc các sách sau: Compliant Mechanisms, Handbook of Compliant Mechanisms

Sở hữu Trí tuệ

Các tệp in 3D có thể tải xuống ở đây có thể được sử dụng, sửa đổi và sử dụng cho mục đích phi thương mại. Để cấp phép công nghệ này cho các ứng dụng thương mại, vui lòng liên hệ:

BYU Technology Transfer Office 3760 Harold B. Lee Library Brigham Young University Provo, UT 84602 Điện thoại: (801) 422-6266 https://techtransfer.byu.edu/contact
