Đế Gắn Camera OctoPi Cho i3MK3S+

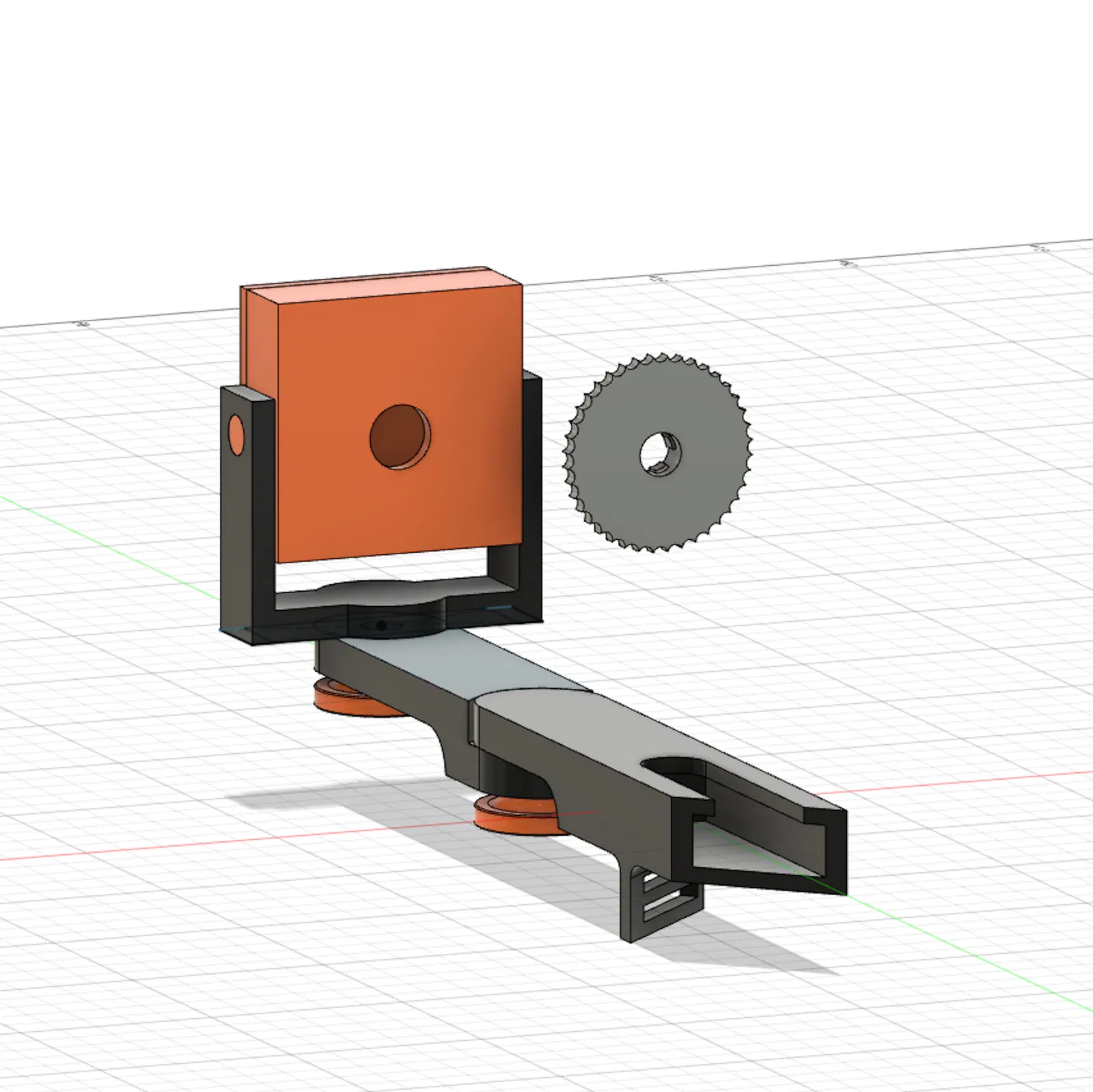

Đây là bộ đế gắn camera cho Prusa i3MK3S+ hoặc các dòng tương tự có khung giường in giống vậy.

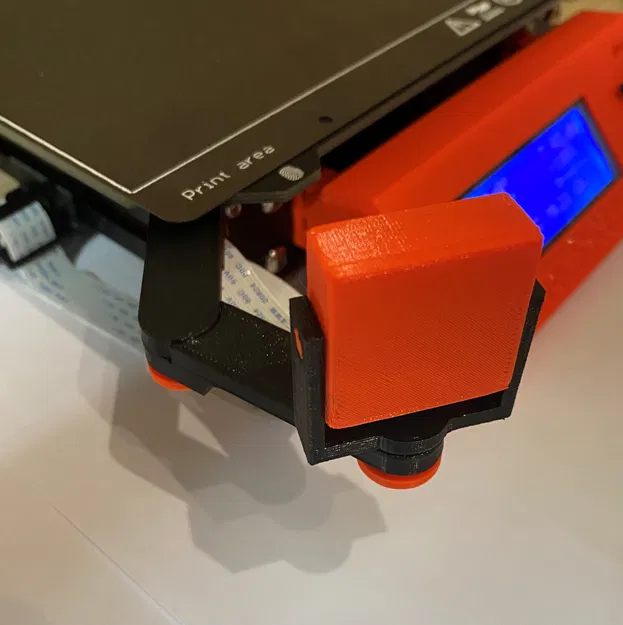

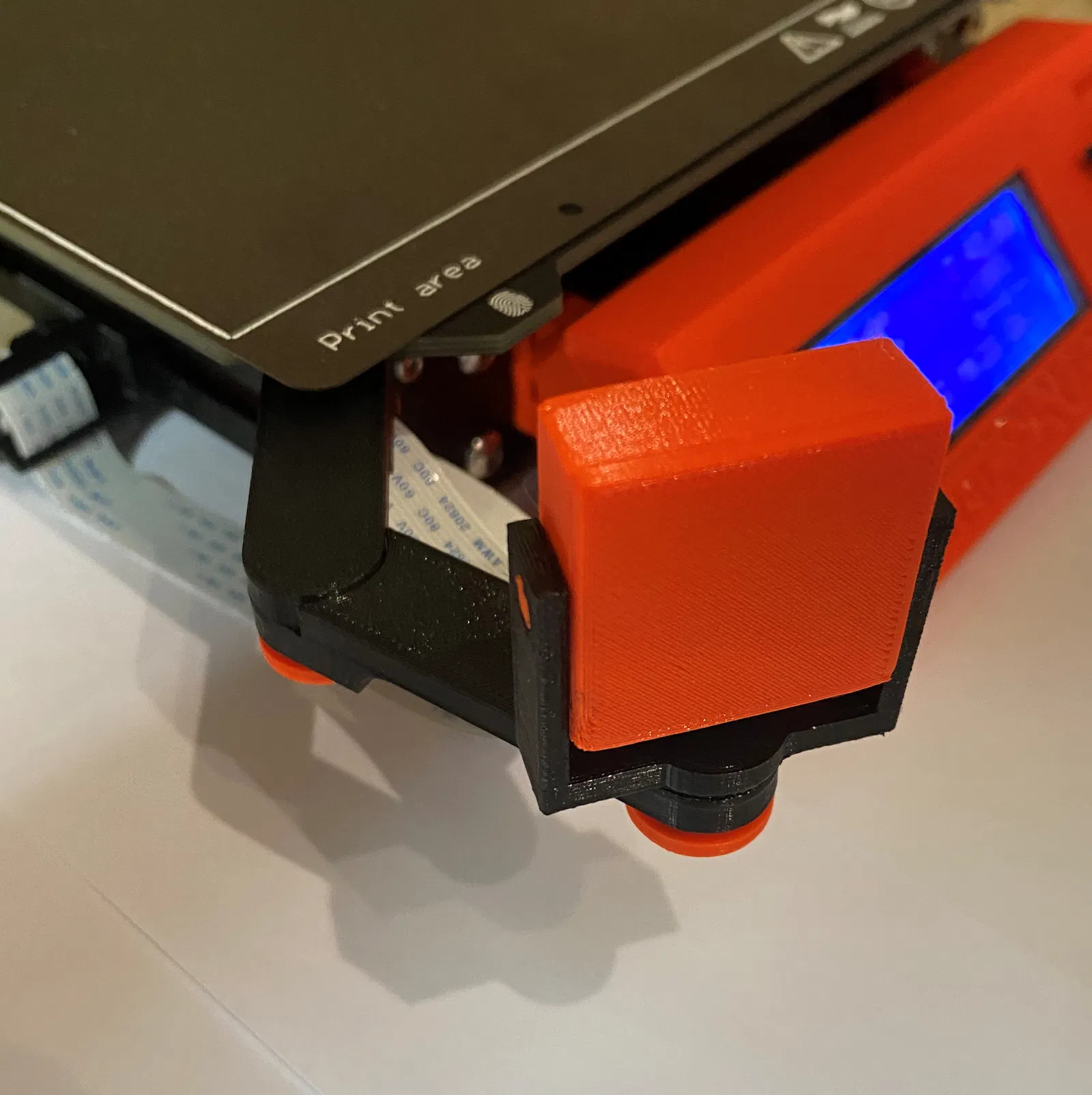

Bộ đế gắn vào giường in bằng cách ấn vào và có cánh tay xoay điều chỉnh được góc.

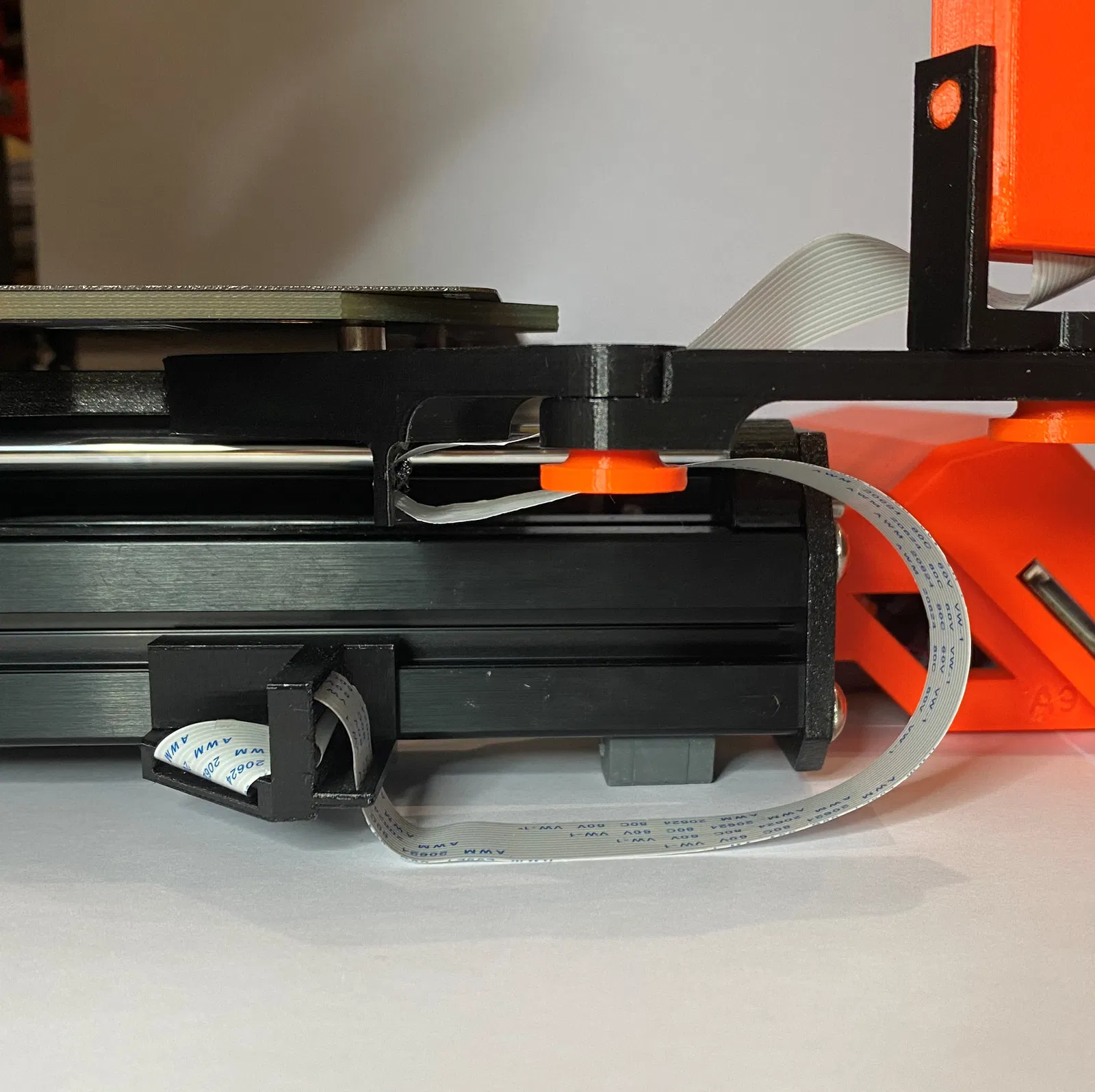

Đi kèm với bộ quản lý dây ribbon cho Raspberry Pi, giúp dây ribbon cuộn gọn gàng khi giường in di chuyển.

File STL và G-Code là để gắn bên trái, nhưng bạn có thể dễ dàng lật ngược trong phần mềm cắt lớp (slicer) để gắn bên phải (bao gồm các bộ phận của Đế giường và kẹp dây extrusion).

Thùng đựng camera RPi là cho phiên bản v2, nhưng mình cũng đã xuất bản cả thùng đựng và đế cho Camera Hồng ngoại (Night Vision Camera).

Các bộ phận và hướng dẫn in:

• Đế giường (Bed Bracket)
  • In mặt trên úp xuống
  • Cần hỗ trợ ở mọi nơi
• Cánh tay xoay (Swing Arm)
  • In mặt trên úp xuống
  • Chỉ cần hỗ trợ từ mặt bàn in
• Đế giữ (Cradle)
  • In thẳng đứng
  • Chỉ cần hỗ trợ từ mặt bàn in
• Mặt lưng thùng camera (Camera Case Back)
  • In ngửa
  • Không cần hỗ trợ
• Mặt trước thùng camera (Camera Case Front)
  • In úp mặt trước
  • Chỉ cần hỗ trợ từ mặt bàn in
• Ốc vặn (Finger Nut)
  • x2 cái
  • In với mặt lớn hơn úp xuống bàn in
  • Không cần hỗ trợ
• Kẹp quản lý dây ribbon cho thanh nhôm extrusion (Extrusion Ribbon Cable Management Bracket)
  • In với rãnh dây chạy dọc và mặt cắt chéo hướng lên trên
  • Cần hỗ trợ ở mọi nơi
• Vòng chỉnh nét (Focus Ring)
  • In với mặt lớn úp xuống
  • Không cần hỗ trợ
