Giá Đỡ Dây Cáp Nguồn Rút Gọn Voron 2020
Giữ cho dây cáp nguồn (umbilicals) nặng nề không bị kéo lê trên dây đai. Giải pháp dùng dây rút thẻ nhân viên để giữ dây cáp gọn gàng, tránh bị cọ xát.
Mô tả
Sau khi dây cáp nguồn (umbilicals) bắt đầu có nhiều bộ phận (như CANbus và USB trong trường hợp của mình), chúng có thể trở nên nặng hơn và bị chảy xệ theo thời gian. Đối với mình, dây cáp bị chảy xệ đủ để nó cọ vào dây đai.

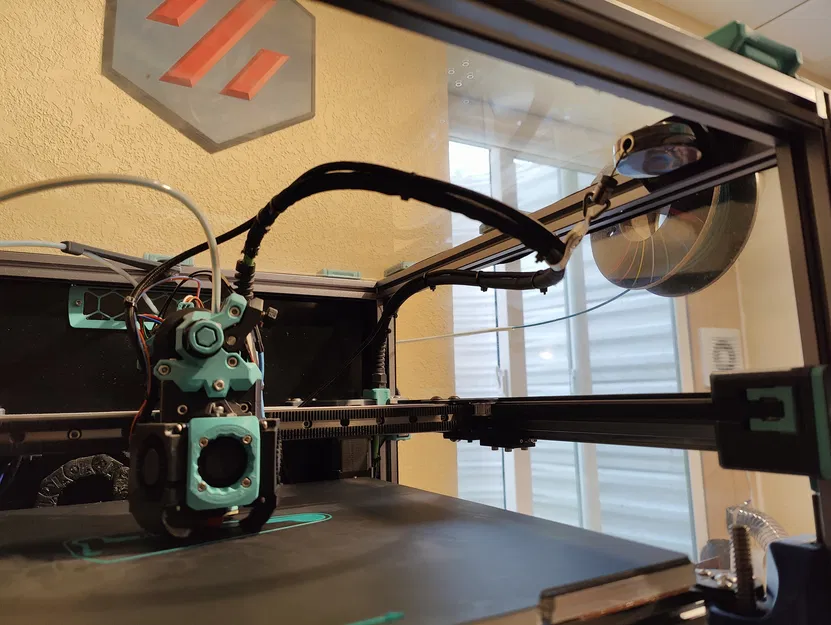

Giải pháp: Dùng một cái dây rút thẻ nhân viên (badge retractor) để tạo lực căng lò xo cho dây cáp nguồn, ngăn nó bị kéo lê.
Vì dây rút thẻ nhân viên này tạo ra một chút lực cản lên dây cáp nguồn, nên thiết kế này có lẽ sẽ hoạt động tốt nhất khi có một loại giảm sốc (strain relief) ở phía đầu phun (toolhead), chẳng hạn như PG7 được thể hiện trong hình và video.
Danh sách vật tư (BOM)
- (1) Dây rút thẻ nhân viên loại nặng (loại này là cái mình đã dùng)
- (2) T-nut 2020 loại nhét rãnh (hoặc loại bạn thích)
- (2) Ốc đầu nút M3 x 8mm
- (1) Ốc đầu chìm M3 x 8mm
Đang sử dụng:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
