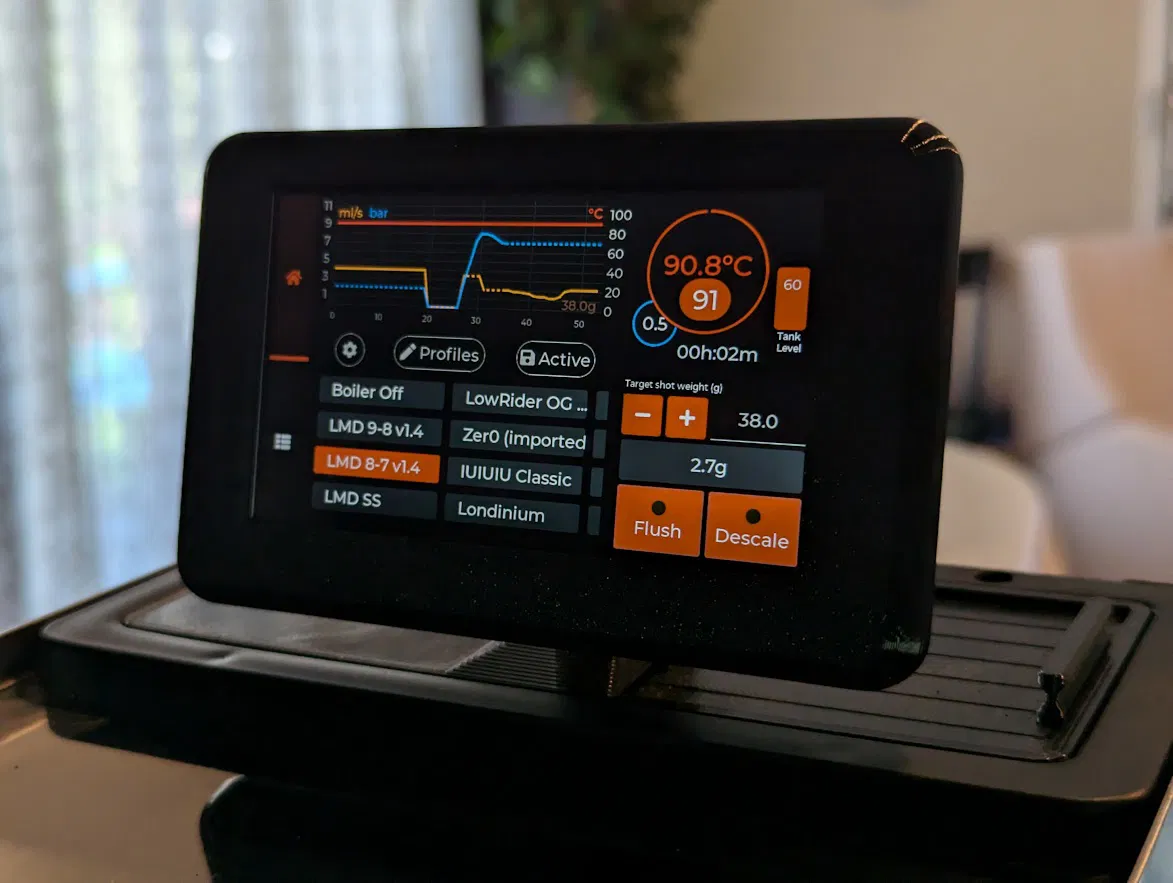

Vỏ Màn Hình Gaggiuino Gen 3

Có một thiết kế chính cho vỏ màn hình, với nhiều tùy chọn gắn kết.

Giá đỡ phía trước (Front mount) nhỏ gọn và cần ít bộ phận hơn nhưng ở một góc cố định và có thể hơi thấp đối với người cao. Giá đỡ phía sau (Rear mount) chiếm nhiều không gian hơn và sử dụng nhiều bộ phận hơn, nhưng góc có thể điều chỉnh được. Giá đỡ phễu (funnel mount) là phức tạp nhất nhưng có vị trí màn hình tuyệt vời và tương thích cả với Silvia.

Các bộ phận cần thiết

Giá đỡ phía trước (Front Mount):

• 6 nam châm 20x10x3 mm (dán chồng đôi).
  • https://www.aliexpress.com/item/3256803170039630.html
  • Đối với máy pha cà phê espresso không có từ tính, hãy thay thế bằng băng dính hai mặt, chịu được nhiệt độ dài hạn ít nhất 80° C - VHB 4611/5952/4910, Gorilla Tape, Alien Tape là các lựa chọn
• Băng Kapton, rộng 20 mm
  • https://www.aliexpress.com/item/3256803012935630.html
• Cyanoacrylate (keo siêu dính) hoặc Epoxy

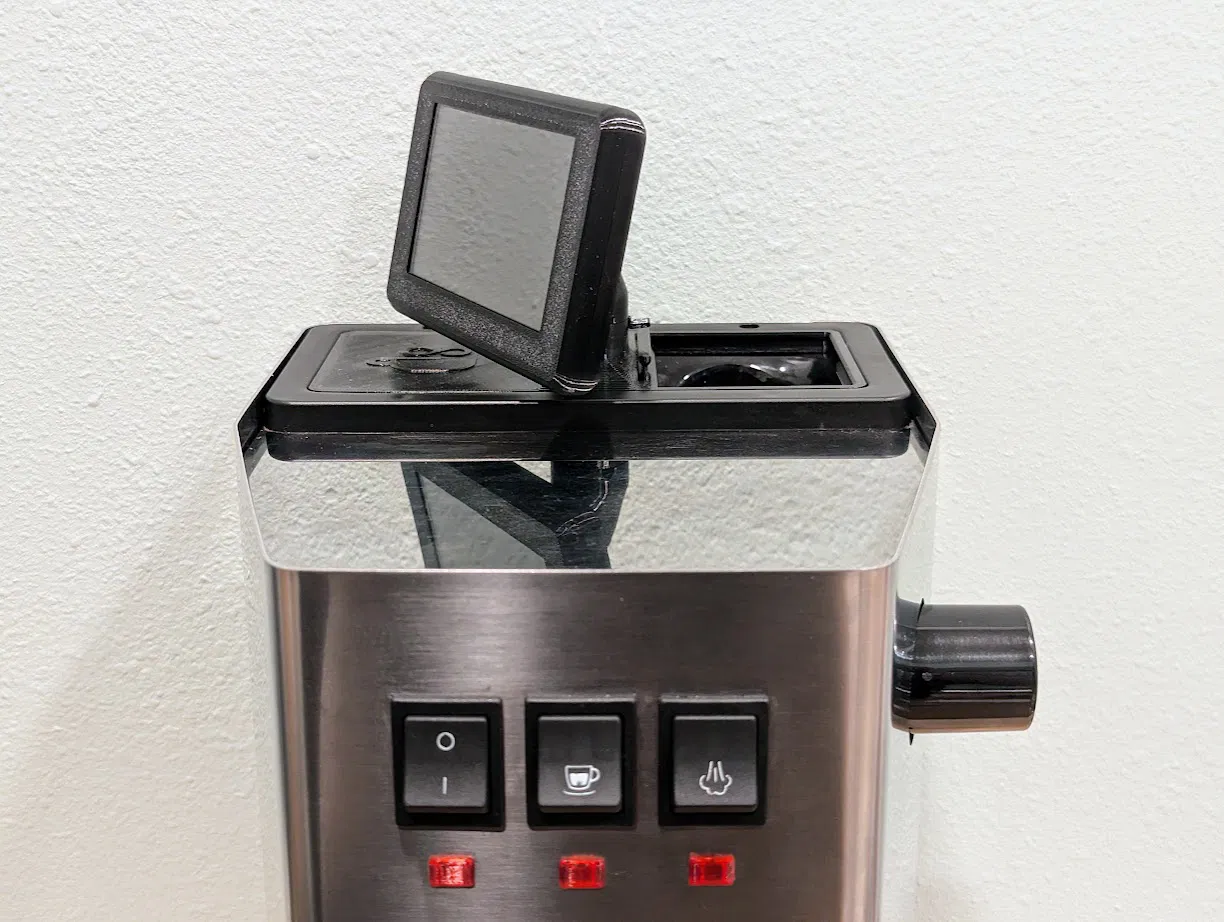

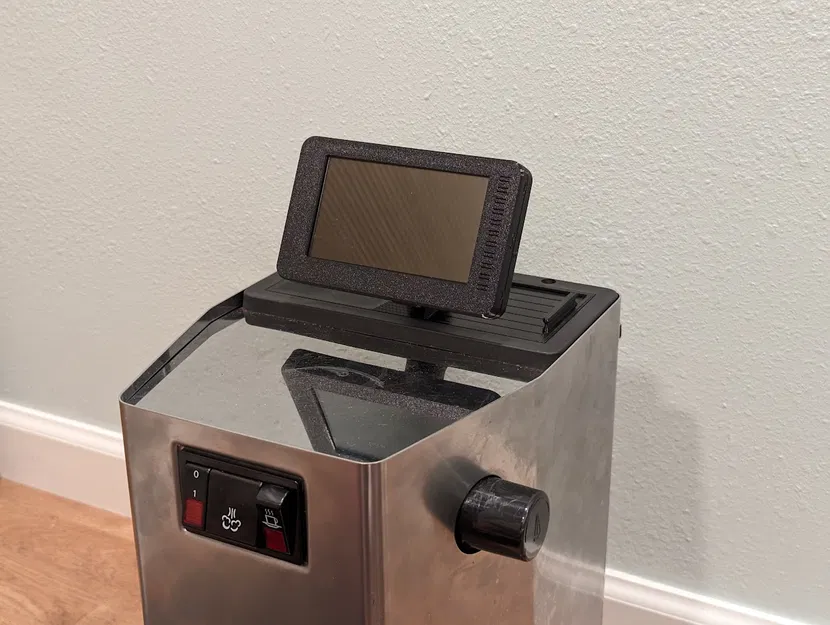

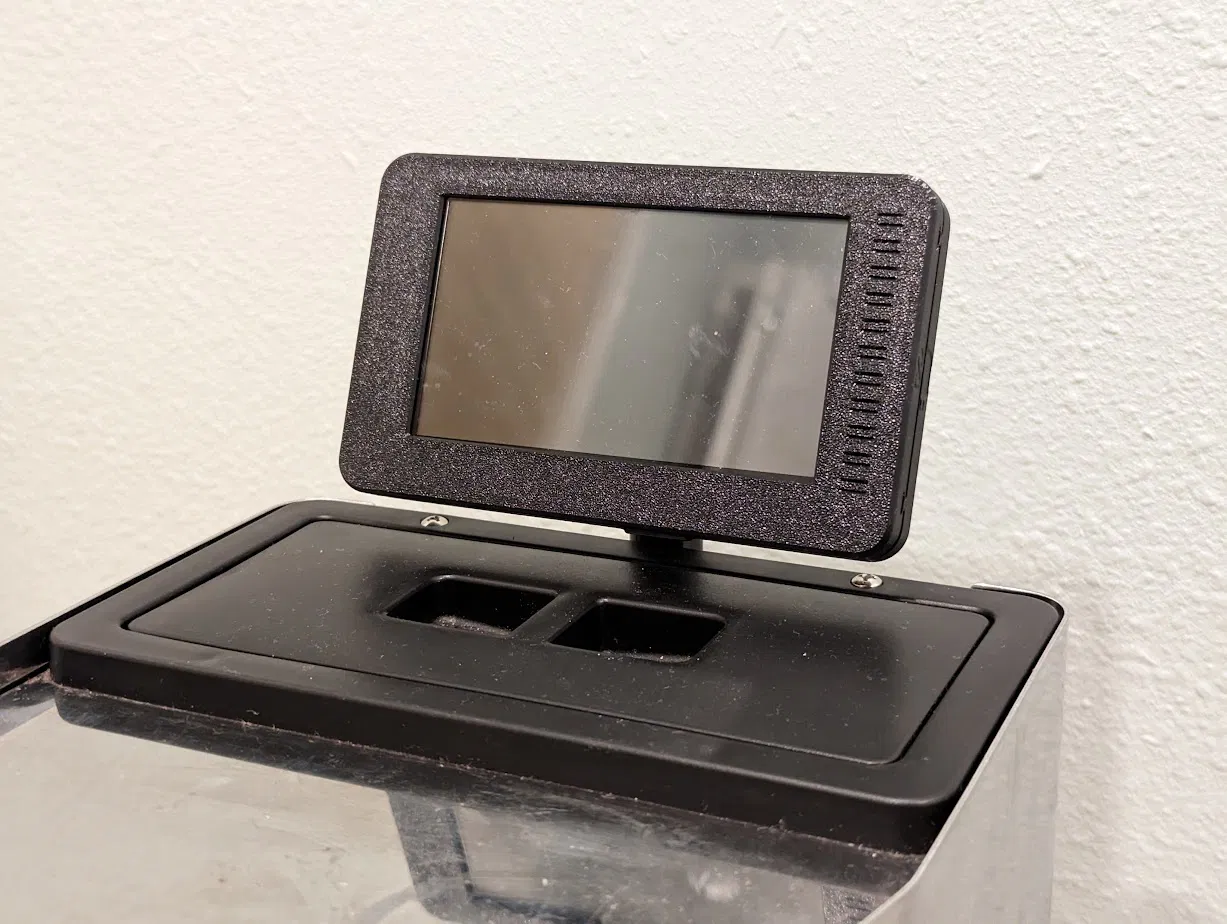

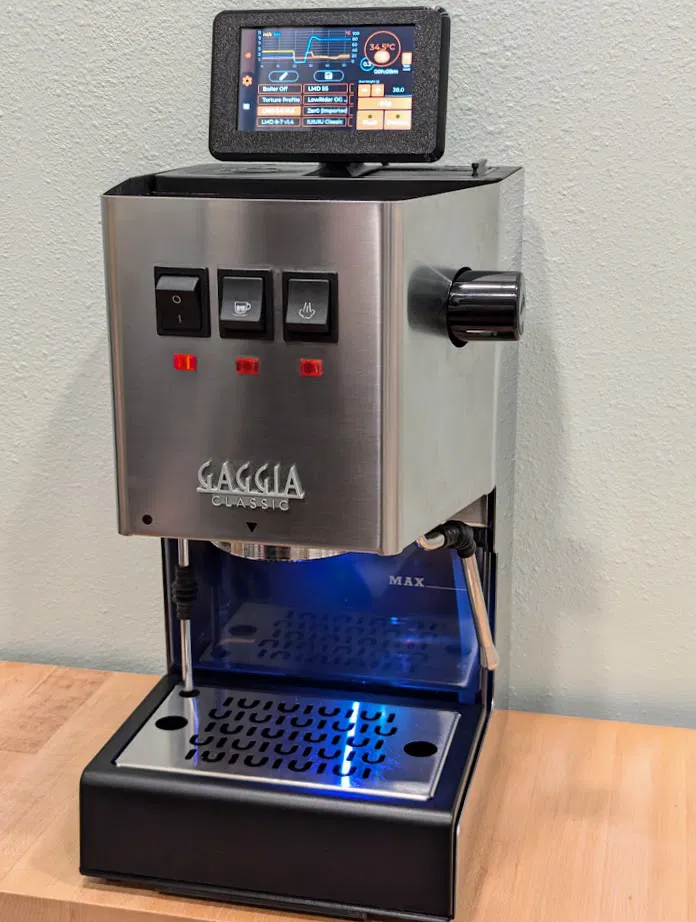

Giá đỡ phễu (Funnel Mount):

• 3 ốc vít đầu ổ cắm M3x30
  • https://www.aliexpress.com/item/2251832782719381.html
• 5 vòng đệm M3 (đường kính ngoài ≤7 mm)
  • https://www.aliexpress.com/item/3256804576158708.html
• 5 vòng khóa chia M3
  • https://www.aliexpress.com/item/2251832789389968.html
• 2 đai ốc khóa nylock M3
  • https://www.aliexpress.com/item/2251832802681129.html
• 1 đai ốc ren nhiệt M3, đường kính ngoài 4.5 hoặc 4.6 mm, dài 5 hoặc 6 mm
  • https://www.aliexpress.com/item/3256804684678316.html
• Có thể cần một giọt keo cyanoacrylate (keo siêu dính) để giữ ốc vít xoay không bị tuột ra khi xoay tới lui. Đừng dùng quá nhiều!

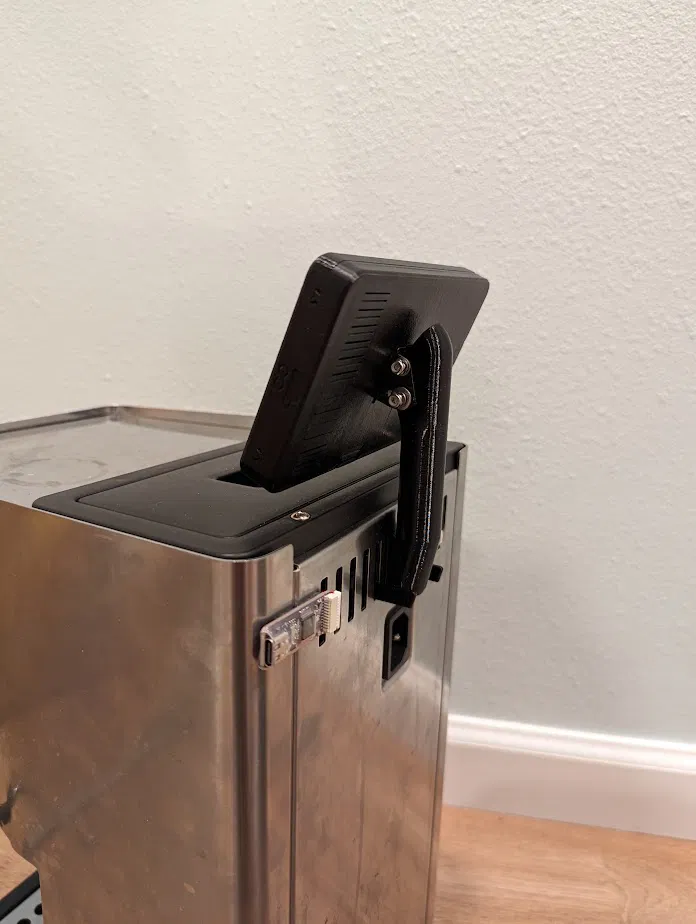

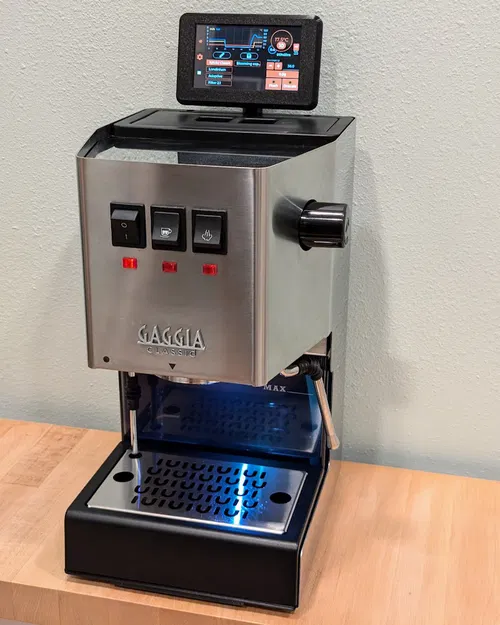

Giá đỡ phía sau (Rear Mount):

• 2 ốc vít đầu ổ cắm M3x30
  • https://www.aliexpress.com/item/2251832782719381.html
• 4 vòng đệm M3 (đường kính ngoài ≤7 mm)
  • https://www.aliexpress.com/item/3256804576158708.html
• 4 vòng khóa chia M3
  • https://www.aliexpress.com/item/2251832789389968.html
• 2 đai ốc khóa nylock M3
  • https://www.aliexpress.com/item/2251832802681129.html

Cài đặt in:

PETG (PLA và ABS không dùng được), đầu phun 0.4 mm, độ rộng đường in 0.4 mm, chiều cao lớp 0.2 mm, khuyến nghị 3 đường tường cho Mount_Rear và Mount_AdjustablePlate (2 hoặc 3 đường tường đều ổn cho các bộ phận còn lại), 20% độ đặc infill hình gyroid. Nếu máy in của bạn không thể đạt dung sai +/- 0.15 mm thì các bản in này có thể không hoạt động.

Một lưu ý về hiệu chỉnh dòng chảy:
Tôi rất tôn trọng Hướng dẫn Tinh chỉnh In của Ellis và đồng ý rằng dòng chảy tổng thể không nên được hiệu chỉnh thông qua hiệu chỉnh độ dày tường. Tuy nhiên, nếu máy in đã được hiệu chỉnh và độ dày tường quan trọng trong thiết kế, thì cách đơn giản nhất để đảm bảo tường không bị sai lệch do bất kỳ dao động lớp còn sót lại hoặc dòng chảy không nhất quán nào là thực hiện hiệu chỉnh dòng chảy dựa trên tường và chỉ điều chỉnh dòng chảy tường. Tôi khuyên bạn nên làm điều đó trước khi in thiết kế này.

Mount_Front - Chú ý đến vị trí của đường Z seam và không để nó ở phần nhô ra không được hỗ trợ.

Mount_Funnel_Cover_* - Yêu cầu tối thiểu 3 lớp đáy và 4 lớp trên.

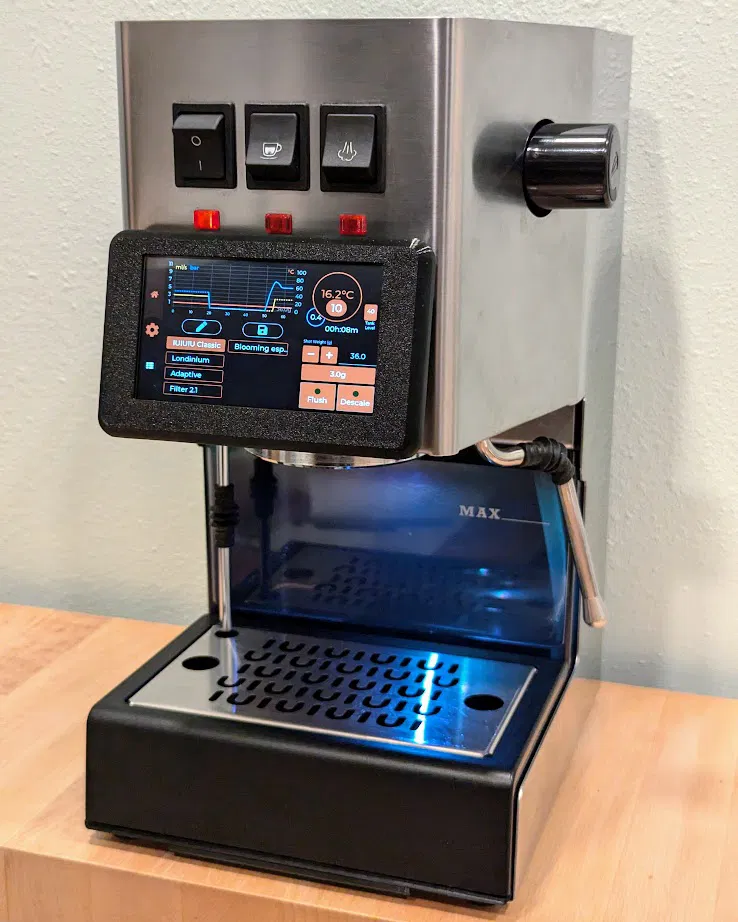

Giá đỡ phía trước (Front Mount):

Dẫn dây điện ra ngoài vỏ, giữa đầu nhóm (group head) và vòi hơi (steam wand) như hình. Dùng băng Kapton để cố định.

Lắp ráp Tấm điều chỉnh (cho giá đỡ Phễu và Giá đỡ phía sau):

Lắp ráp chốt Giá đỡ Phễu:

Nhật ký thay đổi (Changelog):

• 2024-06-13 - Cải thiện khả năng in cho ScreenHousingBack.
• 2024-08-25 - Vỏ màn hình Beta là chính, vỏ màn hình cũ giờ là vỏ màn hình Dev (do truy cập kết nối cho mục đích phát triển)
• 2024-09-02 - Đã thêm STEP của Mount_AdjustablePlate. Bộ phận giao diện này cho phép bất kỳ ai cũng có thể tạo giá đỡ của riêng mình hoạt động với vỏ màn hình.

Lưu trữ: ScreenHousingDevBack
Cài đặt In: Đảm bảo các khe hở trên bộ phận in liền (print-in-place) không bị dính vào nhau. Nếu có, hãy đảm bảo bán kính đóng khe hở là 0.03 mm trở xuống.

Tách bộ phận vỏ in liền: Nếu mọi thứ được tinh chỉnh lý tưởng, bạn sẽ không cần làm điều này, nhưng nếu các nắp truy cập microSD và USB-C hơi chặt, bạn có thể uốn cong vỏ để tách chúng ra.

Chốt: Chốt ScreenHousingLatch được lắp vào khe phía sau logo Gaggiuino trong ScreenHousingBack (lắp phần tròn trước)
