Dây Xích Cáp Hot End CR-10 V3

Tôi có sẵn mấy cái dây xích cáp từ dự án trước nên tôi muốn tận dụng lại, vì vậy dựa trên ý tưởng từ các giải pháp tương tự, tôi đã tạo ra giải pháp này để mọi người tham khảo.

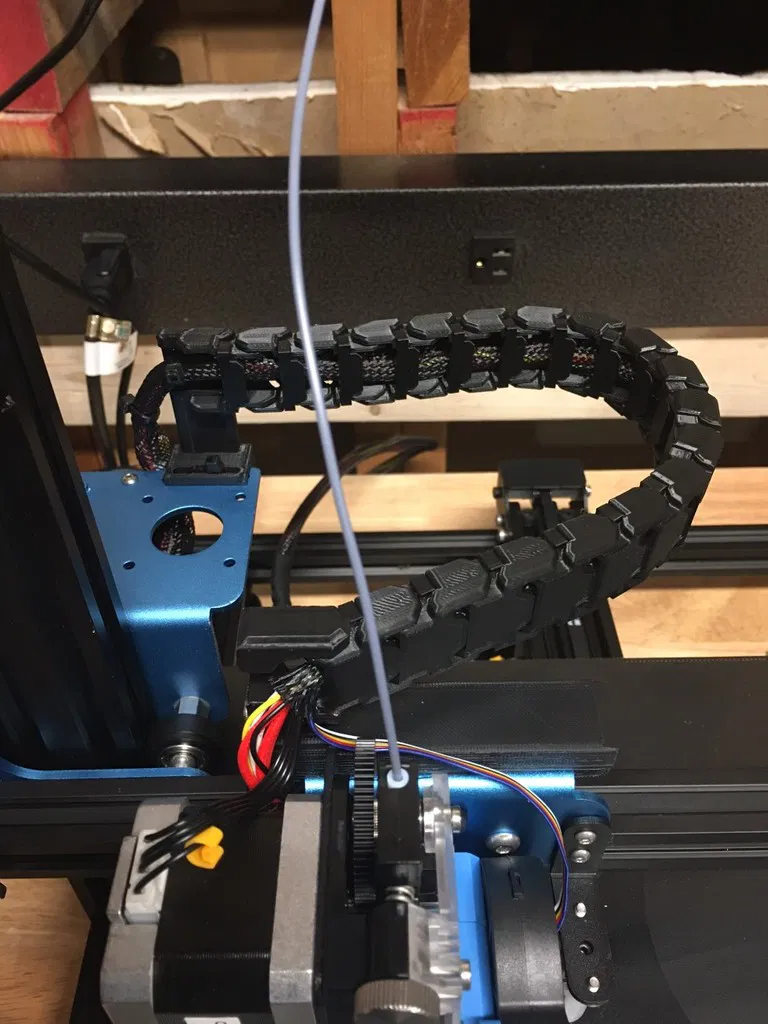

Phần đế gắn cho Hot End gồm hai mảnh, được nối với nhau bằng hai con ốc M3-12. Tôi đã dùng 17 mắt xích giữa hai phần đế này. Tôi đã cung cấp đầy đủ các file STL cho giải pháp này.

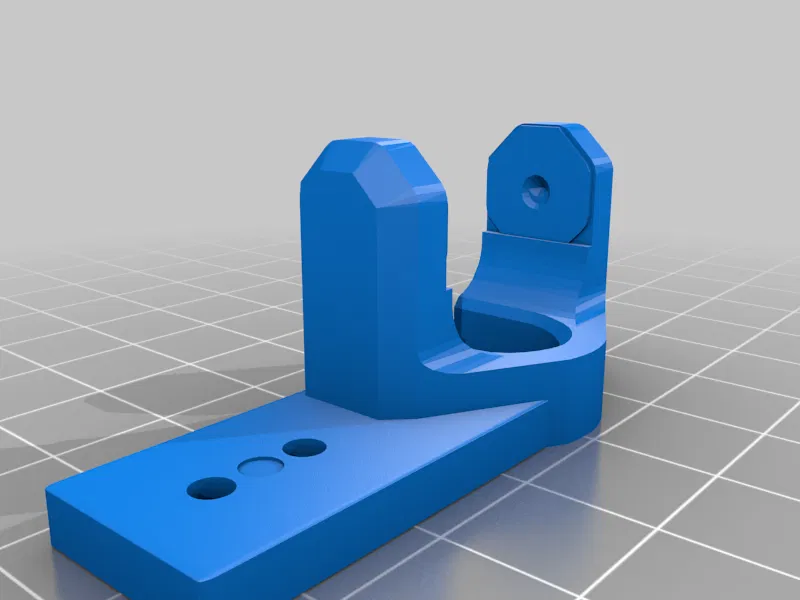

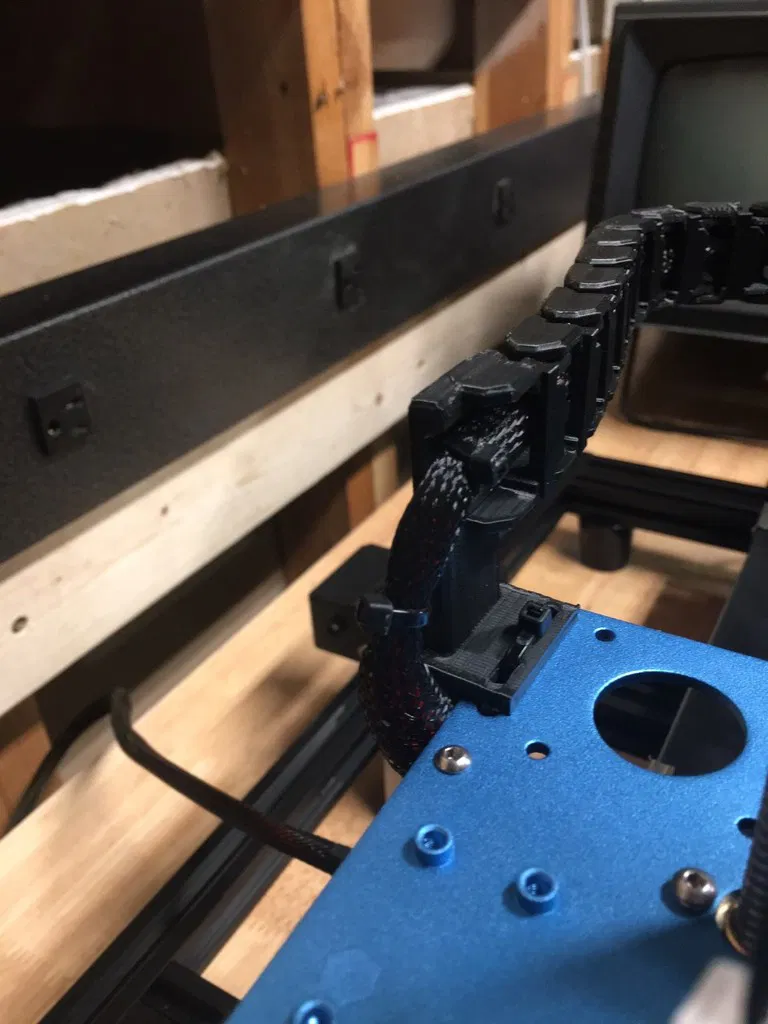

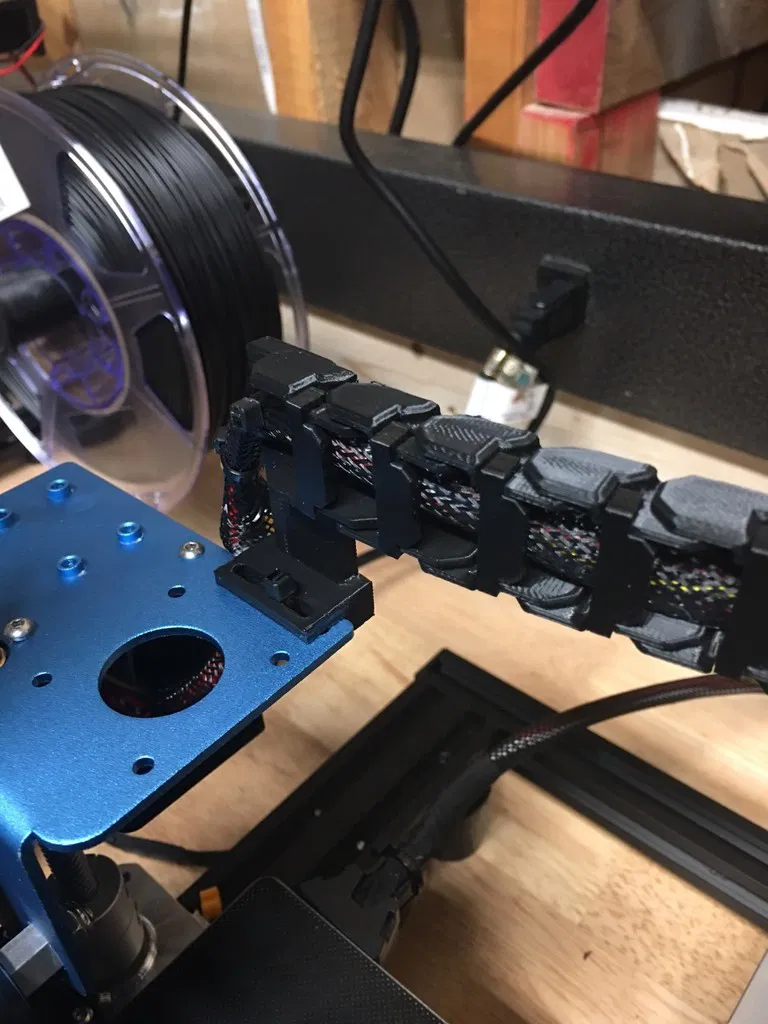

1. Phần Đế Gắn Dây Xích CR-10 V3 (đực) được gắn vào đế máy gần bảng điều khiển. Nó được giữ cố định bằng ma sát và một dây rút cáp bằng Nylon.

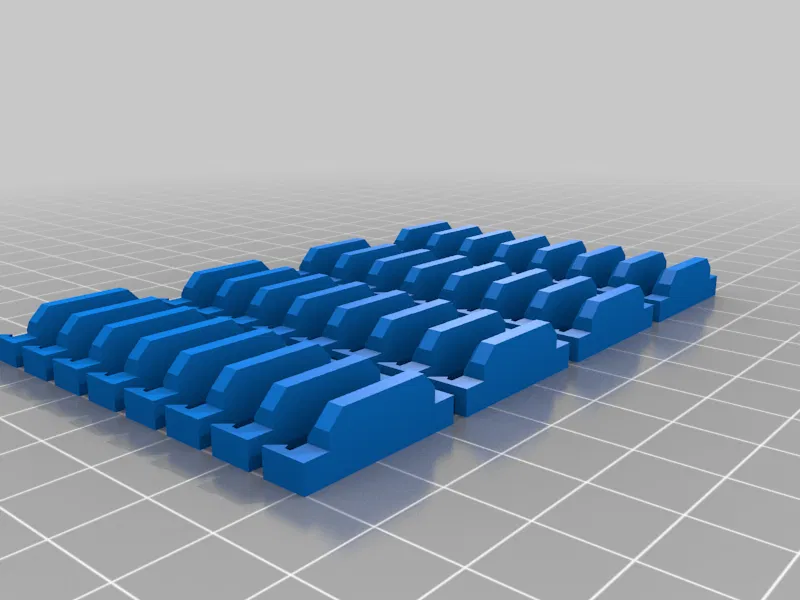

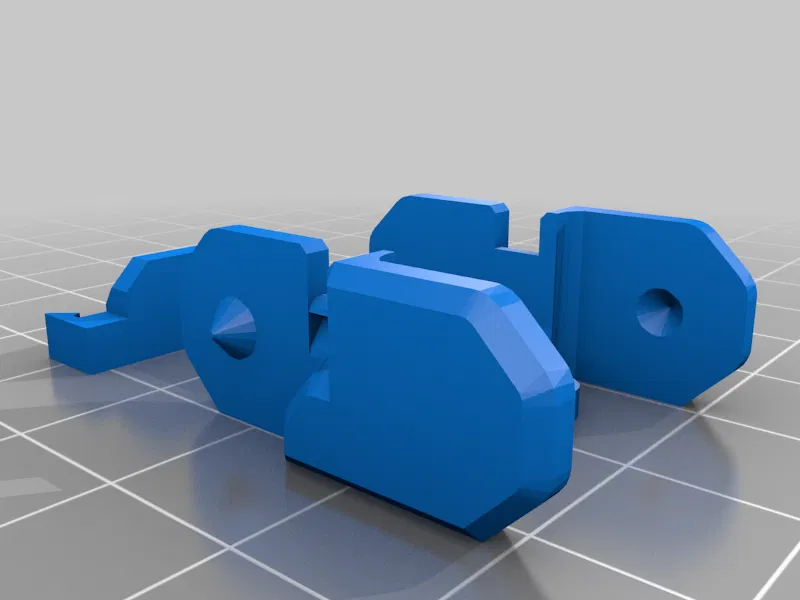

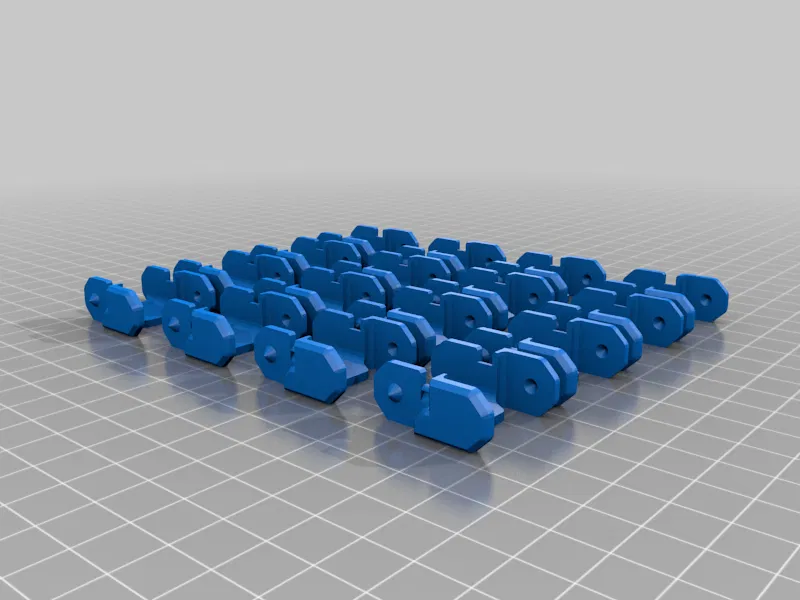

2. Mắt Xích 16 cho phép bạn in 16 mắt xích cùng lúc.
3. Kẹp 32 cho phép bạn in 32 cái kẹp cho mắt xích để giữ cáp trong rãnh của mắt xích. Mỗi mắt xích cần một cái kẹp.

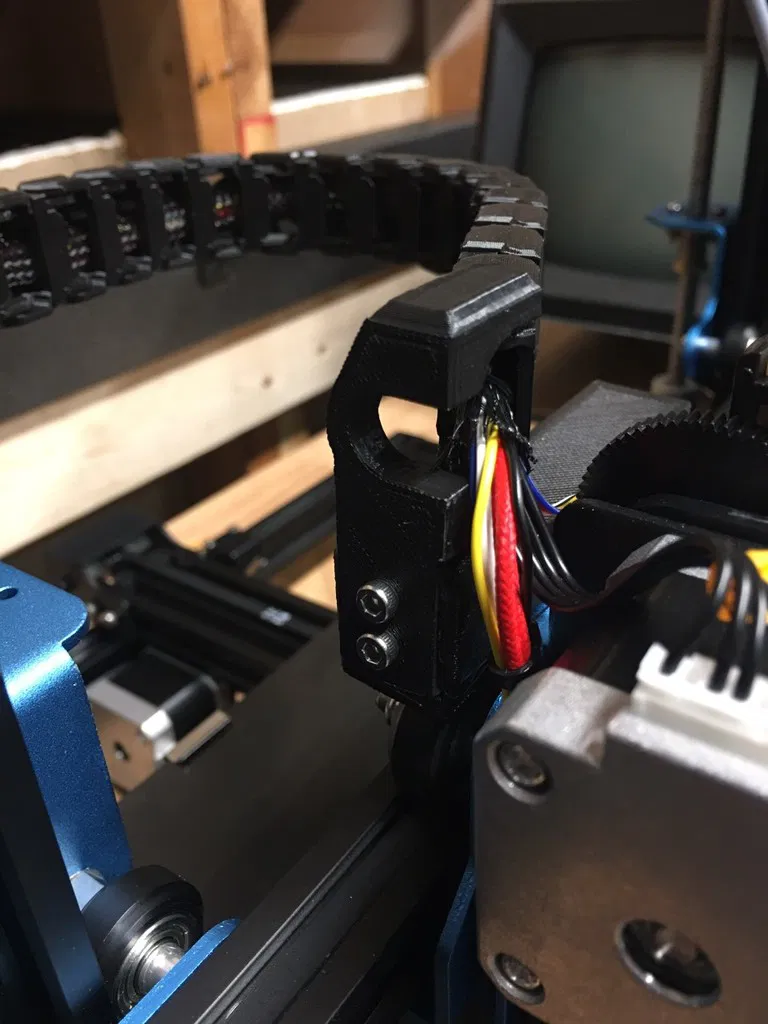

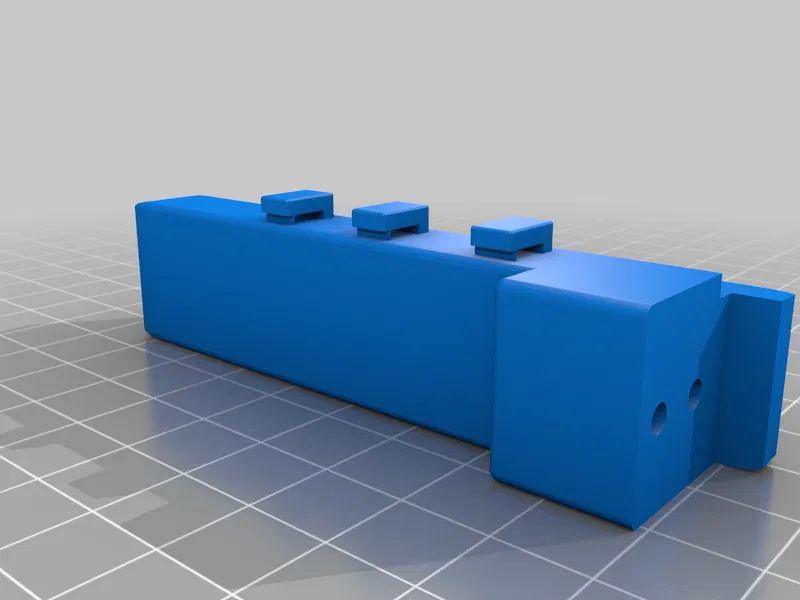

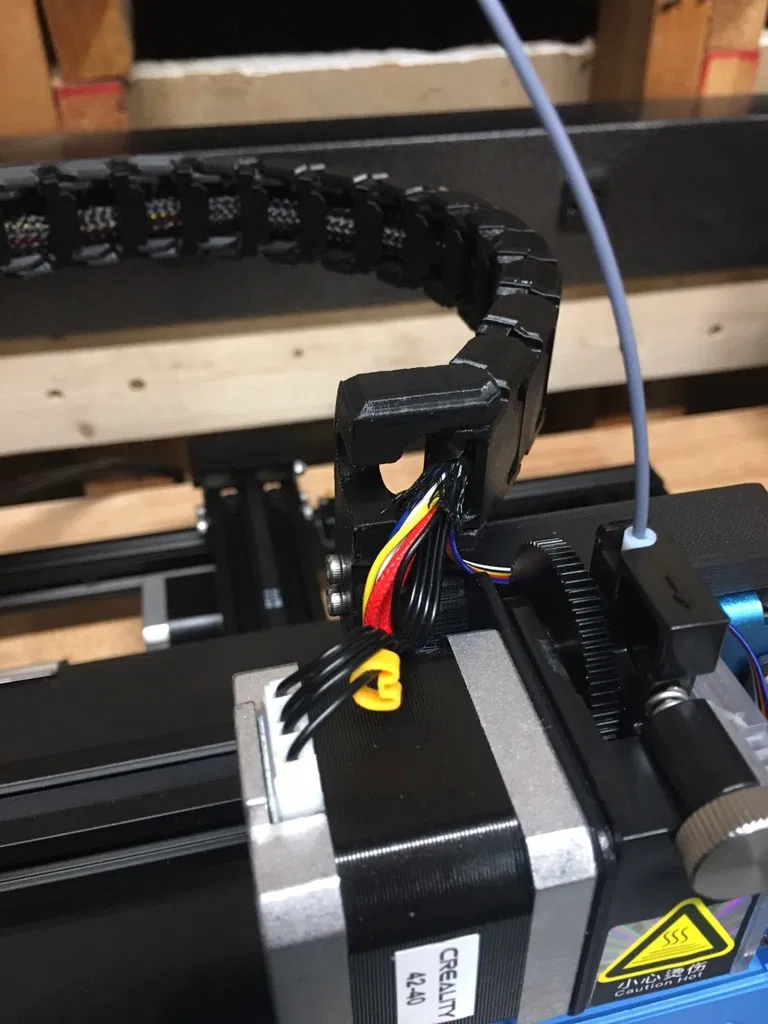

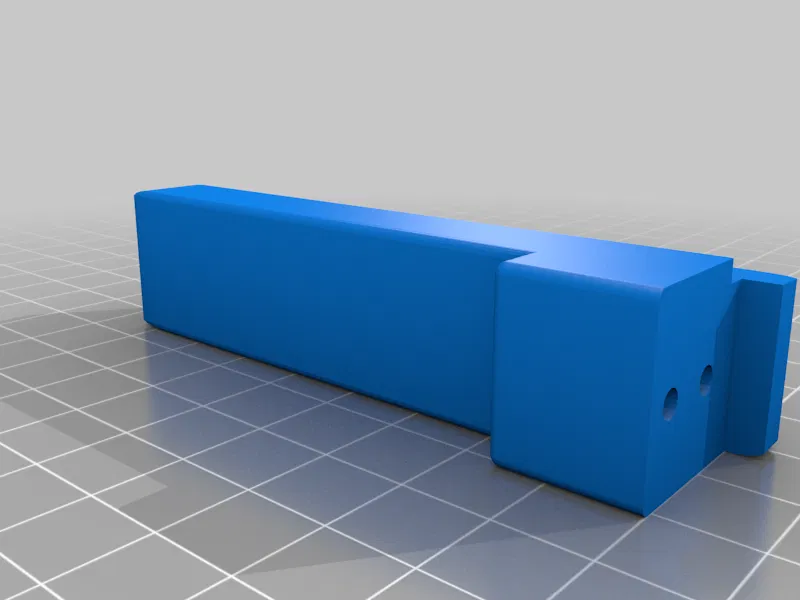

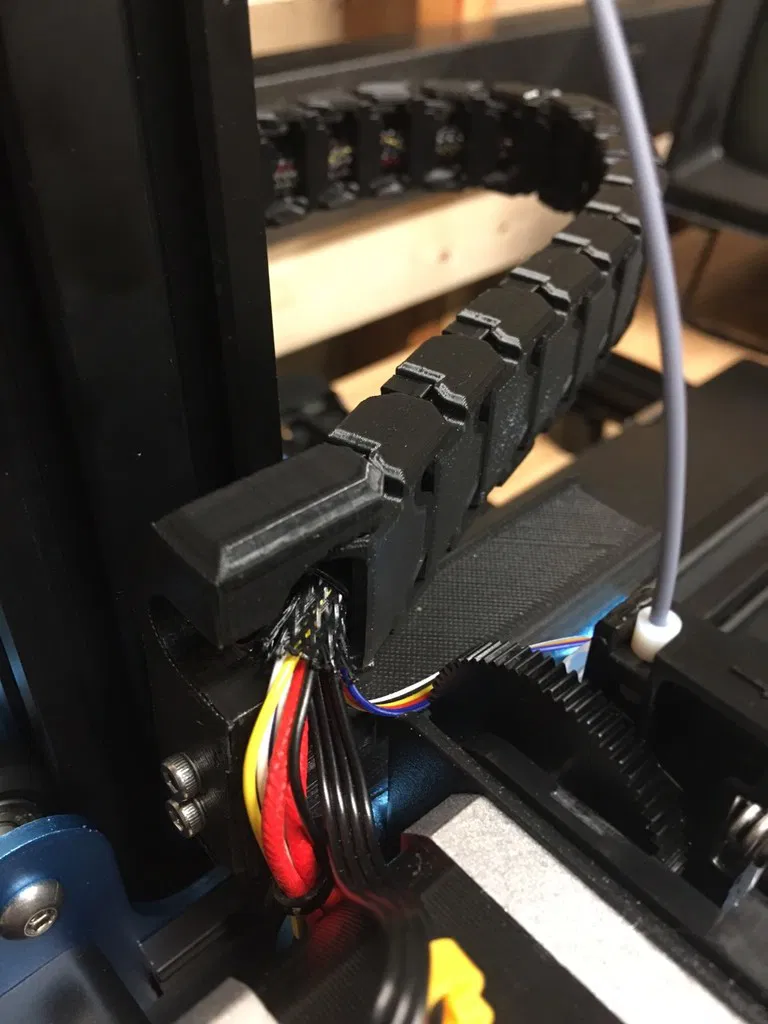

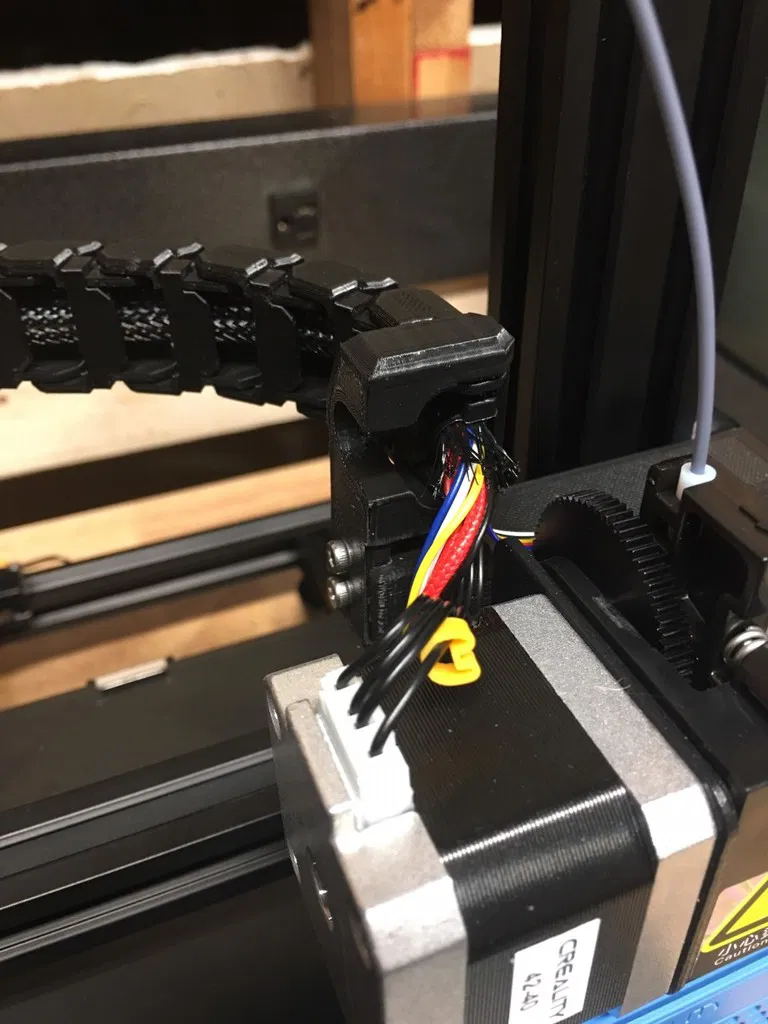

4. Đế Gắn Hot End CR-10 V3 được giữ cố định bằng ma sát. Có hai phiên bản được cung cấp, một phiên bản có bộ phận giữ cáp BL-Touch cách xa bánh răng đùn nhựa, và phiên bản còn lại thì không.

Sử dụng "CR-10_V3_Hot_End_Base" nếu bạn đang sử dụng BL-Touch

Sử dụng "CR-10_V3_Hot_End_Base_2" nếu bạn không sử dụng BL-Touch

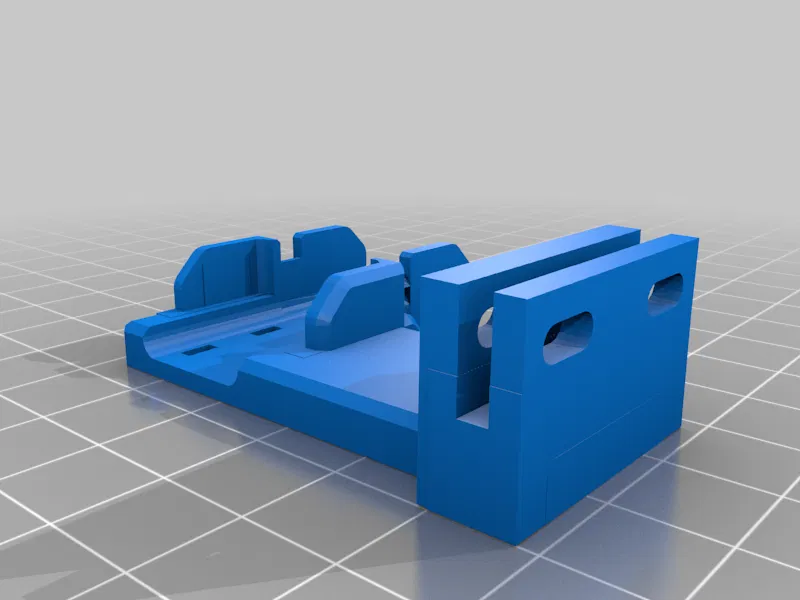

5. Phần Đế Gắn Dây Xích Hot End CR-10 V3 (cái) là điểm kết nối cho mắt xích cáp. Mắt xích có kẹp là một khối.

Cài Đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Không

Độ phân giải:

200

Infill:

40

Nhựa in: inland PLA+ đen
