Chặn Mâm Cặp Máy Tiện

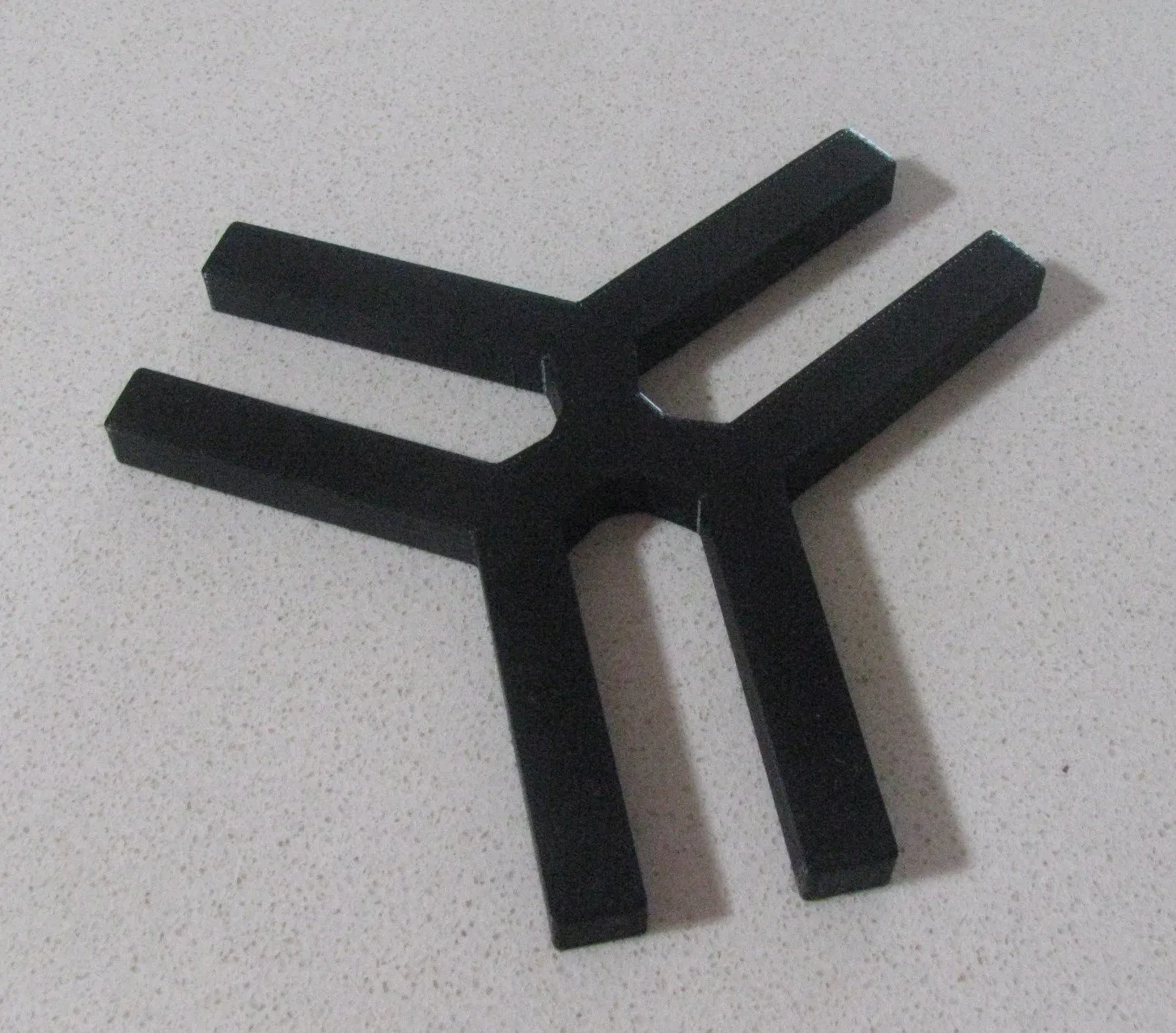

Chặn mâm cặp cho máy tiện kim loại 150mm 3 chấu, giúp định vị chi tiết ngắn và tạo khoảng hở cho thao tác tiện mặt. Có 3 độ sâu stop: 13mm, 19mm, 25mm. File thiết kế Fusion 360 và STEP kèm theo.
Mô tả

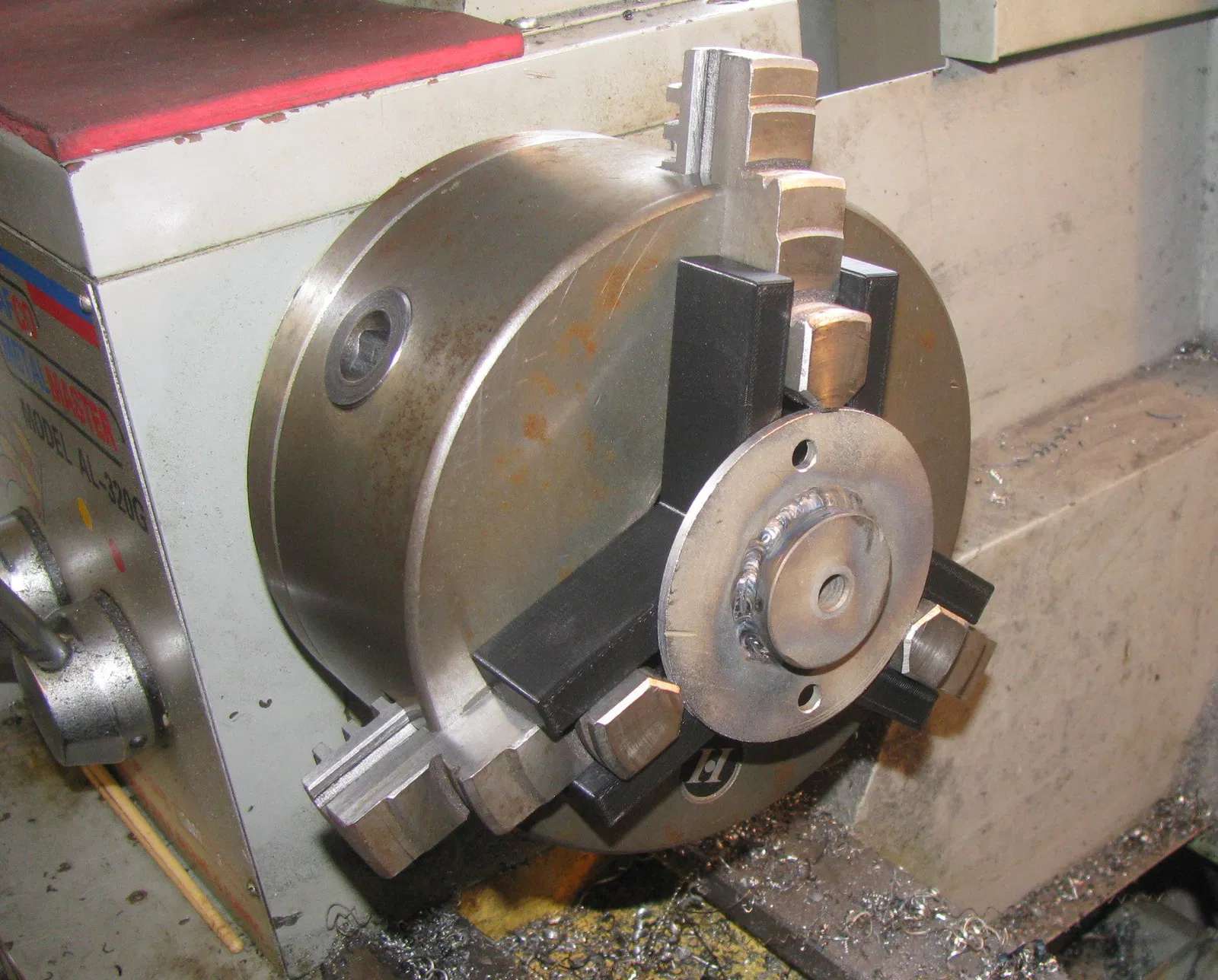

Cái stop này được làm cho máy tiện kim loại Hare & Forbes AL-320G / L141 của tui (mẫu này có bán ở Úc) để định vị các chi tiết ngắn hơn phía ngoài mâm cặp, tạo khoảng hở cho các thao tác tiện mặt.
Nó được thiết kế cho mâm cặp 150mm / 6" tiêu chuẩn trên AL-320G, tuy nhiên nó có thể phù hợp với mâm cặp 150mm cho các máy tiện khác có ngàm rộng 18mm. Tui có đính kèm 3 độ sâu stop - 13mm, 19mm & 25mm.
Thiết kế này không có nam châm chìm để giữ stop áp vào mặt mâm cặp, nhưng nó sẽ siết nhẹ vào ngàm và được giữ chắc chắn trên máy tiện của tui. Các file Autodesk Fusion 360 f3d và STEP đã được đính kèm để mọi người tùy chỉnh theo ý muốn.
