Vỏ hộp băng cartridge Commodore 64

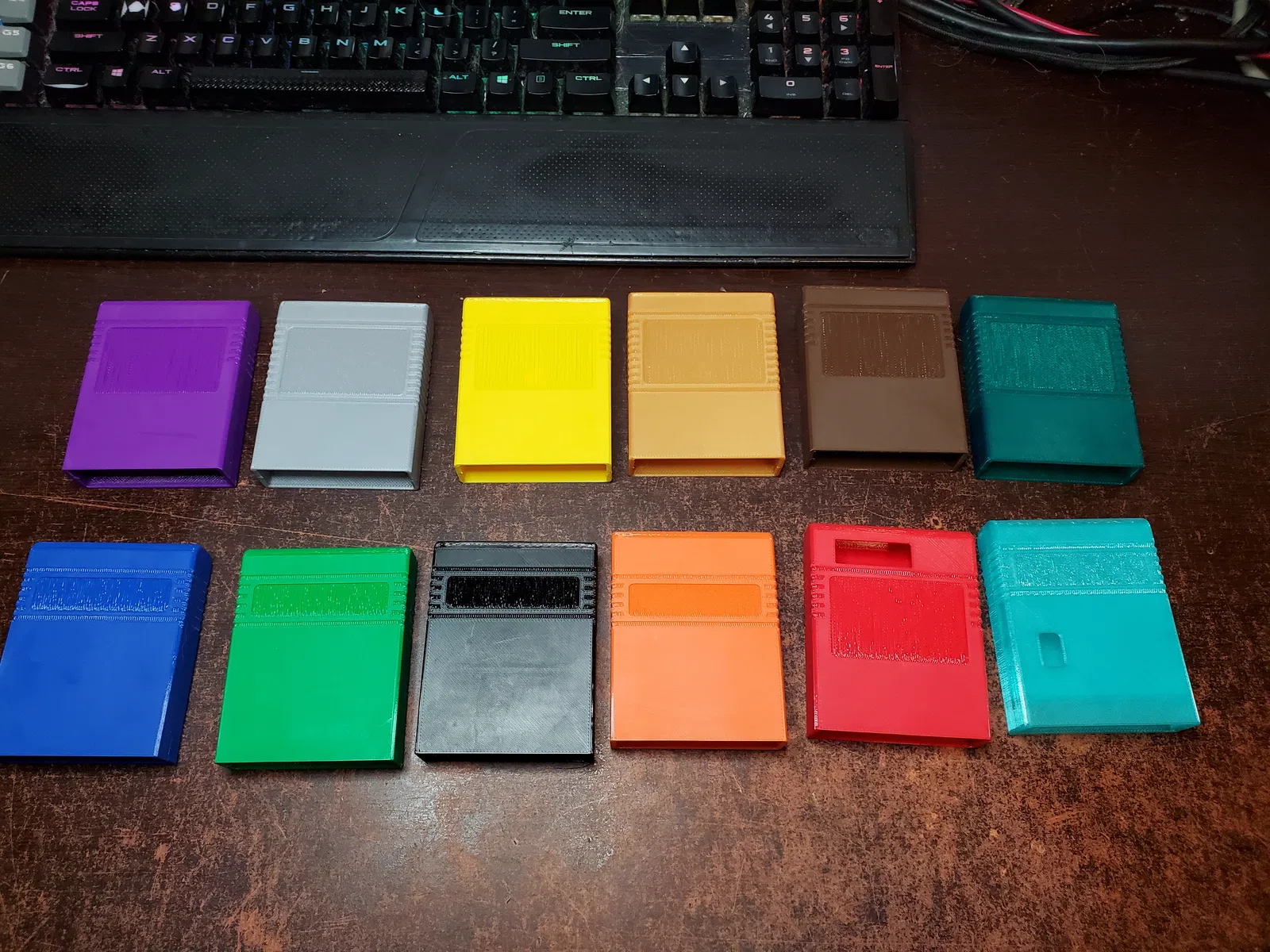

Dự án này cung cấp khoảng hơn chục mẫu vỏ hộp đựng băng cartridge cho C64/C128. Các mẫu này được xây dựng bằng cách sử dụng mô hình có thể điều chỉnh, chi tiết cao, không phá hủy cho mọi thứ. Do đó, việc tạo ra các biến thể mới từ những thiết kế cơ bản này khá dễ dàng.

Ở đây cung cấp các thiết kế sử dụng một trụ giữa và ốc vít, kẹp hai bên, và một số cái không cần bất kỳ bộ phận cố định nào (bạn sẽ dán hoặc dùng băng keo để dán chúng lại). Có các biến thể với nhãn rộng, một số trong đó có thêm các "gờ" để bao quanh khu vực nhãn, và một mẫu có chỗ để gắn nút bấm hoặc công tắc cùng với một lỗ truy cập ở trên cùng cho các thứ như DIP switch, jumper, header, v.v. (tôi dùng biến thể này cho một băng EPROM công cụ/chẩn đoán mà tôi đã làm).

Ngoài ra còn có một bảng "prototyping" có thể in được phỏng theo một PCB thực tế mà tôi từng làm, mặc dù cái có thể in này có lẽ sẽ không hữu ích lắm ngoài việc chỉ để mô hình hóa/định cỡ cơ bản trước khi làm bảng mạch thật. Tôi đoán có thể in nó ra rồi dán các dải băng đồng hoặc kẻ sọc sơn dẫn điện để tạo đầu nối cạnh, nhưng… ờm… cái đó không tối ưu lắm. 🙂 Lưu ý rằng giống như bản gốc, nó được thiết kế để phù hợp với các biến thể vỏ hộp có trụ/ốc vít ở giữa.

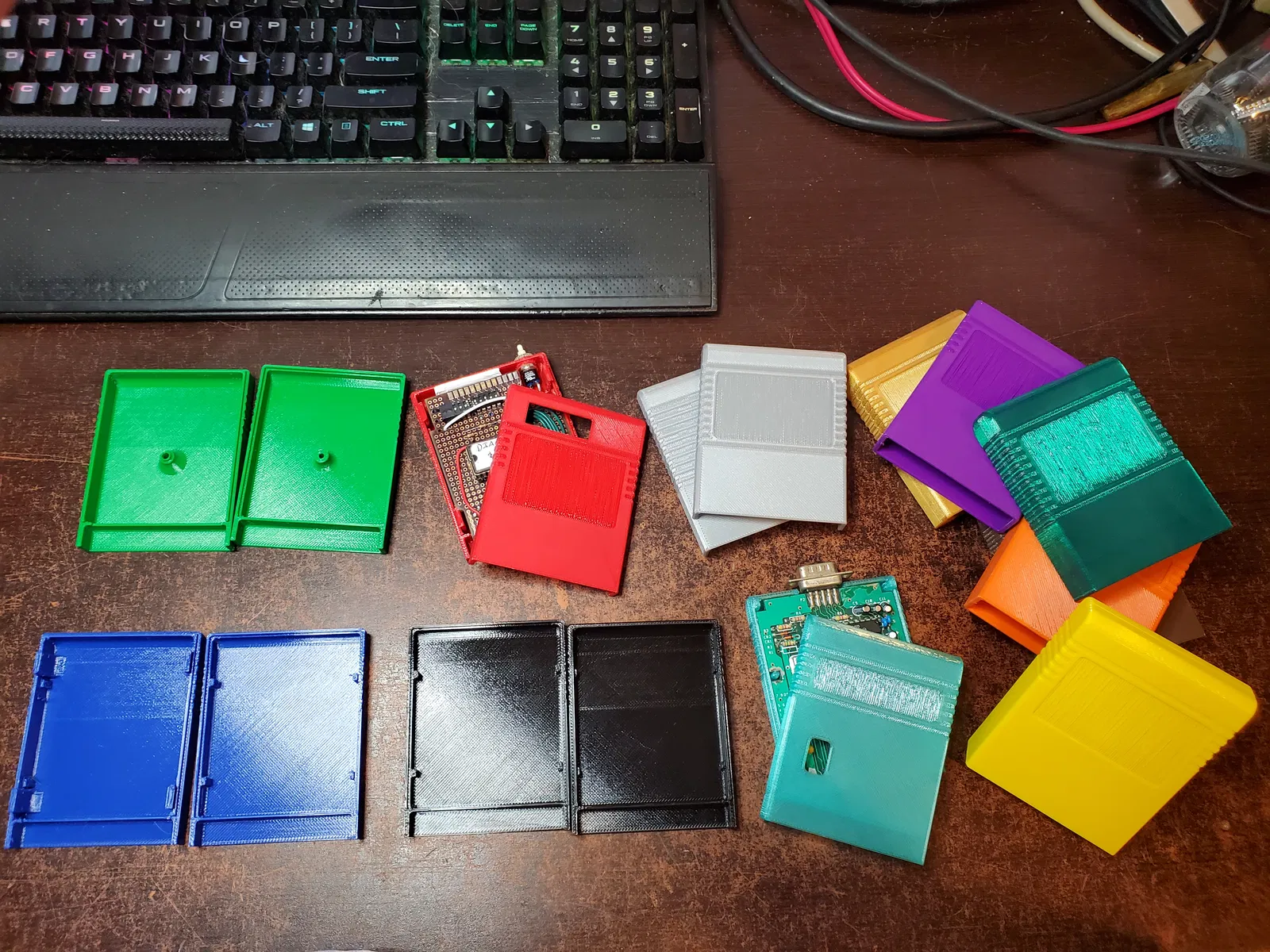

Nếu bảng mạch của bạn không có lỗ ở giữa và hơi ngắn, bạn có thể dễ dàng nhét một ít giấy hoặc blue tack vào phía sau để lấp đầy khoảng trống. Bạn có thể thấy điều này với bảng mạch trong vỏ hộp màu đỏ, chẳng hạn (đó là một trong những PCB prototyping thực tế đã nói ở trên, nhưng lỗ ở giữa của nó bị chặn, nên tôi phải dùng vỏ hộp có kẹp hai bên).

Cuối cùng, có một trụ đỡ nhỏ mà bạn có thể in và dán vào nếu dự án của bạn sử dụng bảng mạch quá hẹp để đặt trên các trụ đỡ thông thường (ý tưởng ở đây là in và dán một cái vào mỗi nửa của vỏ hộp để chúng giữ PCB của bạn từ cả hai phía).

Cũng lưu ý rằng các biến thể có kẹp gài được thiết kế cố tình không giữ quá chặt, nhưng chúng cũng không nên bị bung ra – tôi phải nhắm đến một điểm cân bằng hợp lý ở đây. Đó chỉ là một hạn chế của in 3D – nếu làm chúng giữ quá chặt thì các kẹp sẽ bị gãy.

Chiều cao lớp thông thường 0.2 mm và chiều rộng đường in 0.4-0.5 mm là ổn cho các mẫu này. Bạn có thể sẽ cần chế độ in một lớp mỏng để in các biến thể có trụ ở giữa. Tuy nhiên, bạn không cần sử dụng bộ phận hỗ trợ, nhưng các khu vực nhãn có thể không in tốt nếu máy in của bạn không có khả năng bridging tốt (đặc biệt là các biến thể có khu vực nhãn rộng hơn).

Ghi công:

Ban đầu, cách đây một thời gian, tôi đã thực hiện một bản chỉnh sửa từ dự án của Makerboost, https://www.thingiverse.com/thing:692797, để loại bỏ trụ ở giữa để tôi có thể sử dụng nó để chứa bảng Turbo232 cũ của mình.

Sau đó, tôi đã mô hình hóa lại gần như mọi thứ từ đầu, chỉ sử dụng dự án của anh ấy để tham khảo kích thước/số đo cơ bản. Vì không còn gì đáng kể từ mô hình của Makerboost ngoài một vài chi tiết nhỏ còn sót lại, tôi coi dự án này hoàn toàn là công việc của riêng mình.

Vì dự án này hoàn toàn thay thế bản chỉnh sửa ban đầu của tôi, tôi đã xóa bản đó.
