Ống thoát khí cửa sổ xTool (hoặc ứng dụng cho ống 3 inch khác)

Bối cảnh

Mình mới tậu một con máy laser xTool S1 và đang tìm cách xử lý đám khói thải để có thể chạy máy trong căn hộ của mình.

Ý tưởng

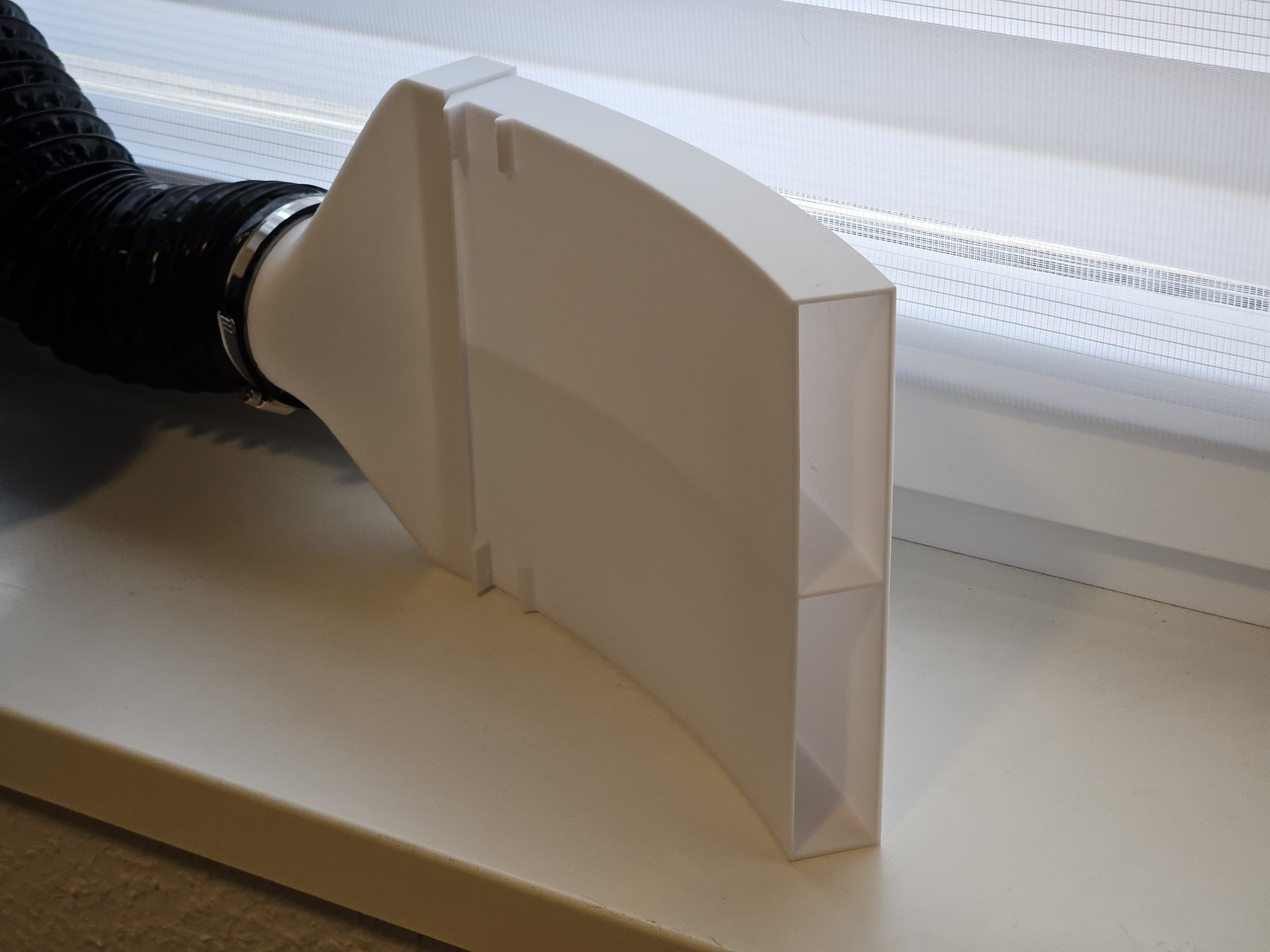

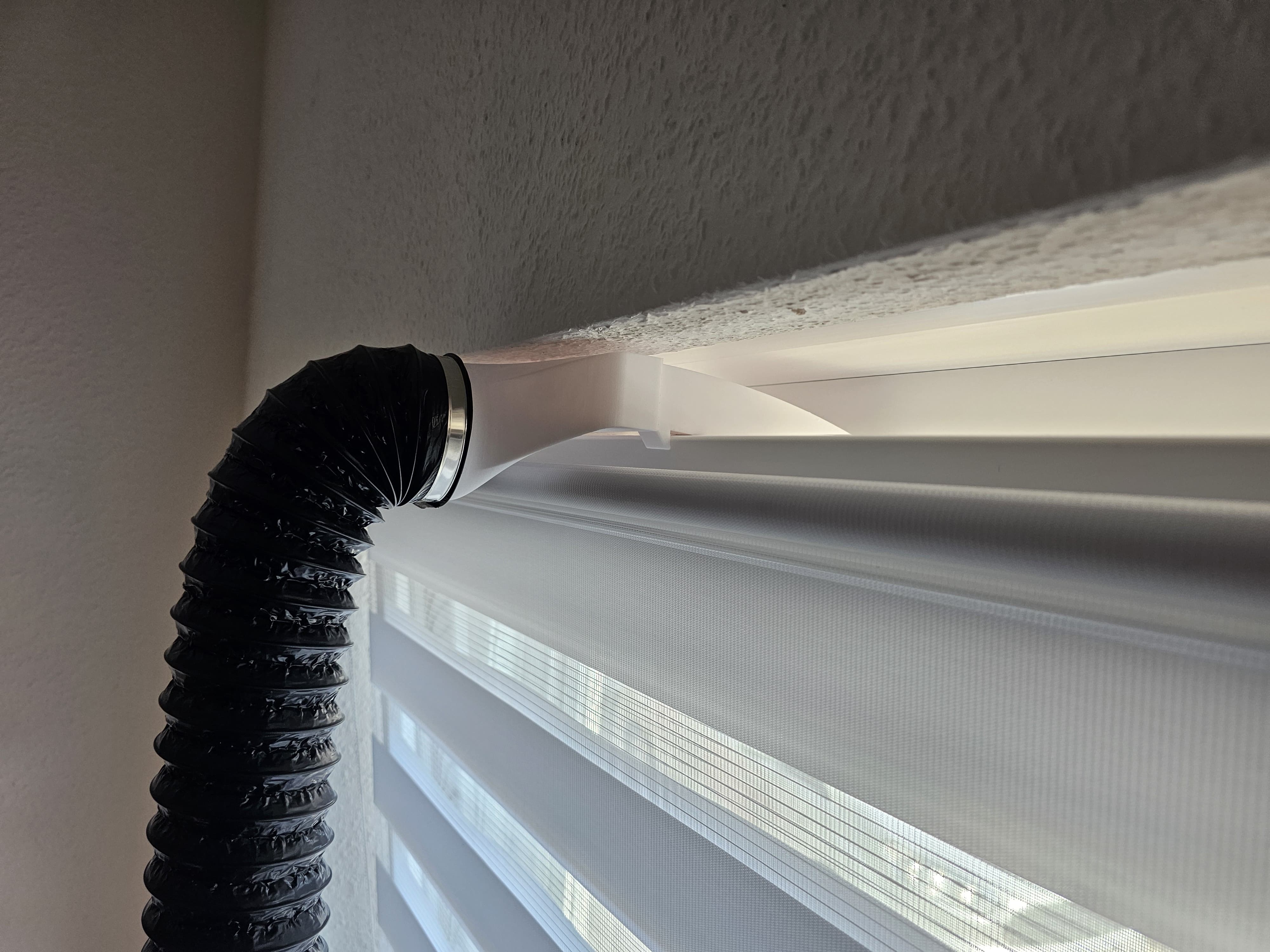

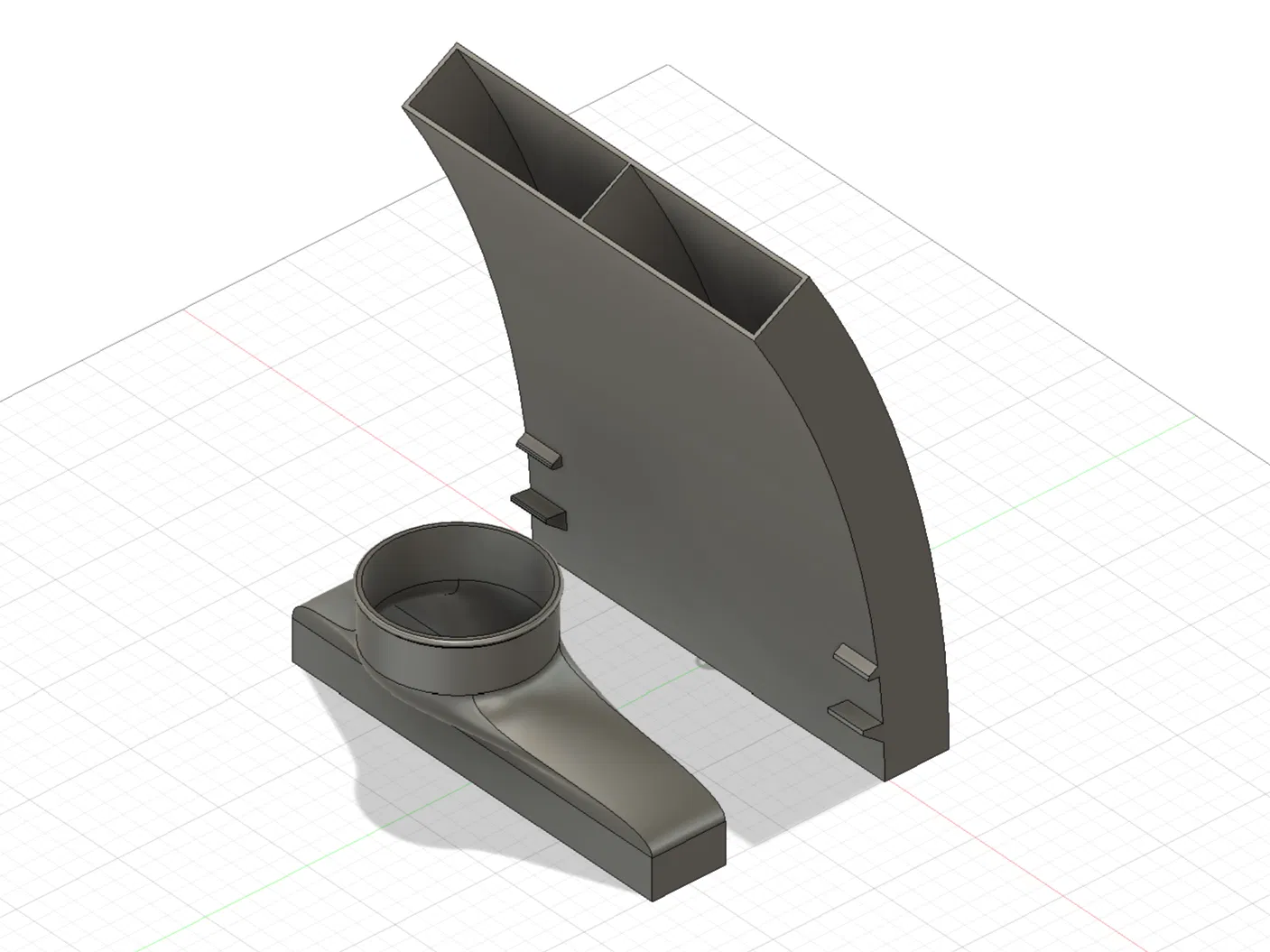

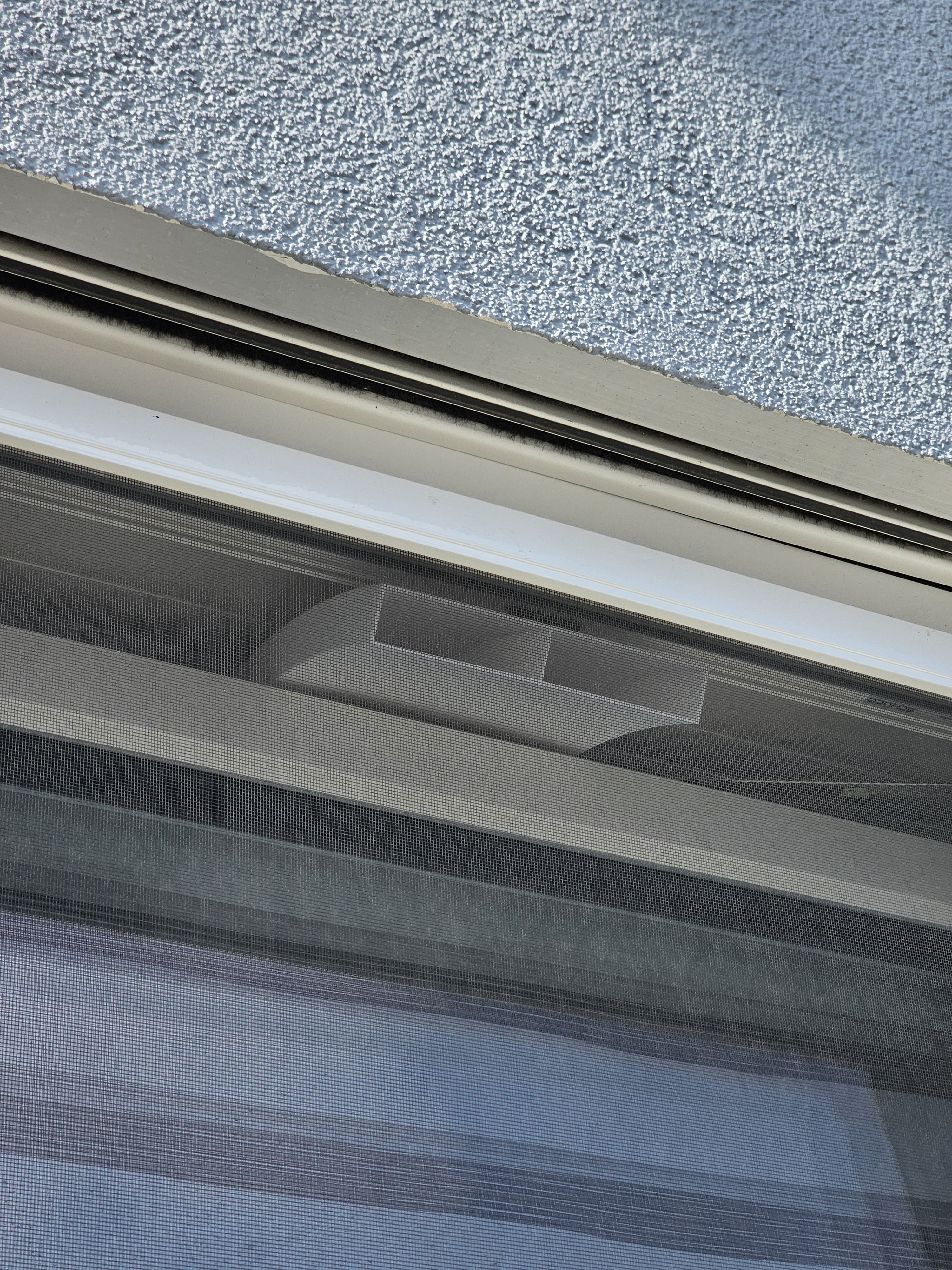

Mình đã lướt qua các nguồn phổ biến trên mạng và tìm thấy vài giải pháp thoát khí qua cửa sổ. Tuy nhiên, theo ý kiến của mình thì không có cái nào được thiết kế tốt để dùng cho cửa sổ bị nghiêng cả. Vì vậy, mình quyết định tự thiết kế một cái. Mục tiêu là dùng bộ phận in 3D này kết hợp với ống dẫn khí 3 inch từ quạt inline mà mình đang gắn thêm. Ưu tiên hàng đầu là giữ nguyên tiết diện của ống. Thêm nữa, mình muốn phần thoát khí được gắn vào khung cửa sổ sao cho nó không bị tuột ra ngoài một cách vô tình. Mình đã làm được điều này bằng cách tạo ra các gờ ở khu vực khung cửa sổ bên trong và việc trọng lượng của ống sẽ ép phần đầu vòi phun vào khung cửa sổ bên ngoài.

Hướng dẫn in

Mình đã in bộ phận này với các cài đặt sau:

• Chất liệu: PETG (nhưng giờ mình nghĩ PLA cũng làm được)
• Đầu phun: 0.4
• Độ dày lớp: 0.2
• Số lớp tường: 6
• Infill: 25% Grid
• Brim: 8 mm trong và ngoài / khoảng cách brim 0.5 mm
• Hỗ trợ: Bật với ngưỡng 35°
• Tấm in: Bambu textured PEI

Chúc bạn xài vui!

Nếu thích thì để lại bình luận "make" cho mình nha :-)

/!\ CHÚ Ý /!\

Bạn tự chịu trách nhiệm khi sử dụng. Mình không chịu bất kỳ trách nhiệm nào về thiệt hại tài sản cá nhân / sức khỏe của bạn, cũng như không chịu trách nhiệm nếu bạn sử dụng bộ phận thoát khí này. Đây là dự án cá nhân, không có mục đích thương mại.
