Đế Gắn Cảm Biến Đứt Dây Filament Góc Trên Sau Cho K1/K1C

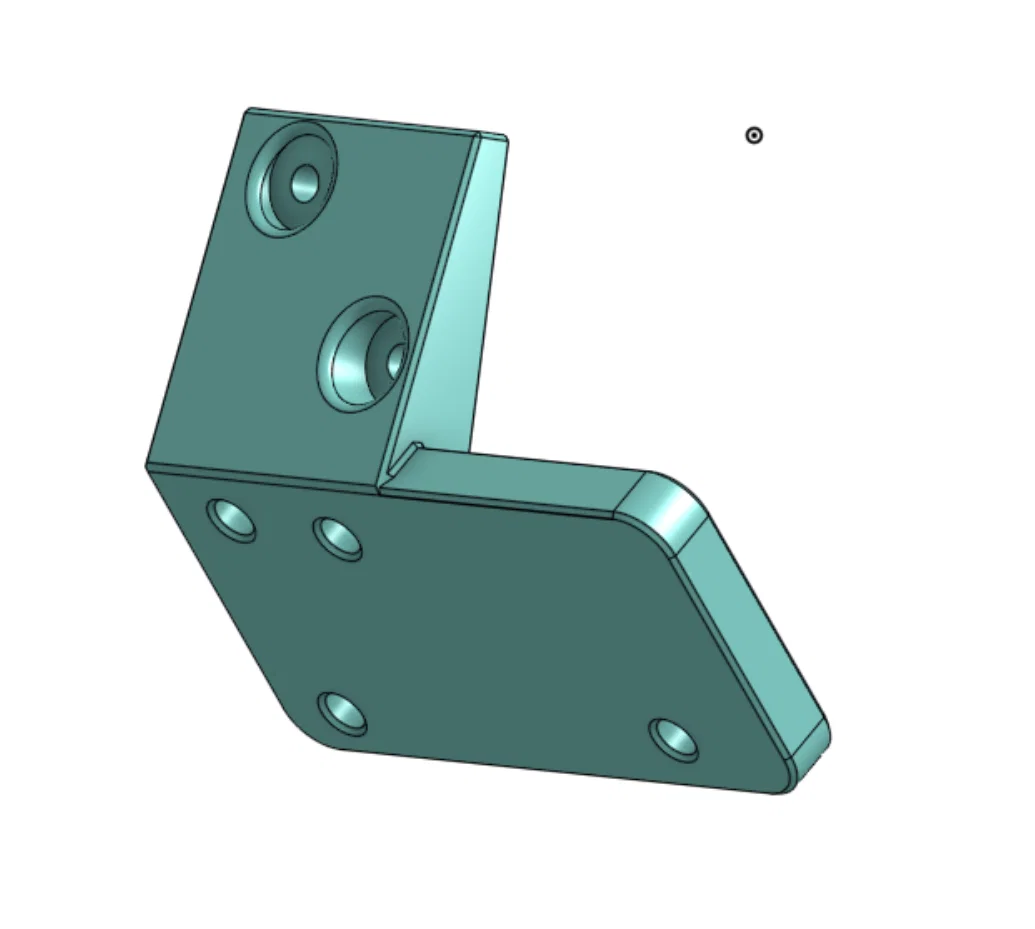

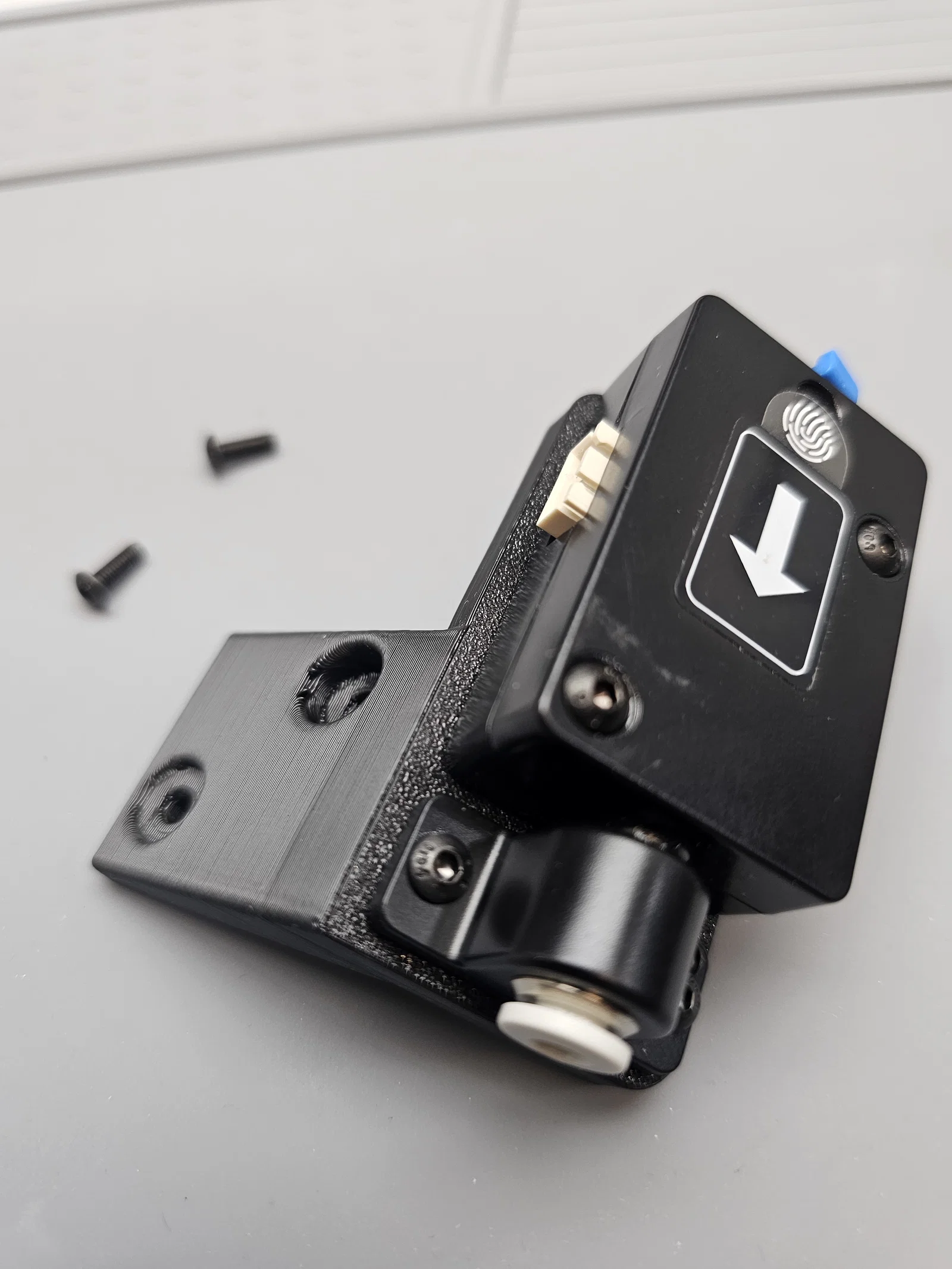

Mô tả Đây là cái đế gắn cảm biến đứt dây filament ở góc trên phía sau cho dòng máy K1-K1C. Nó được thiết kế để tiết kiệm không gian và giúp việc luồn dây filament từ phía trước dễ dàng hơn mà không cần phải với ra phía sau máy in.

Tính năng

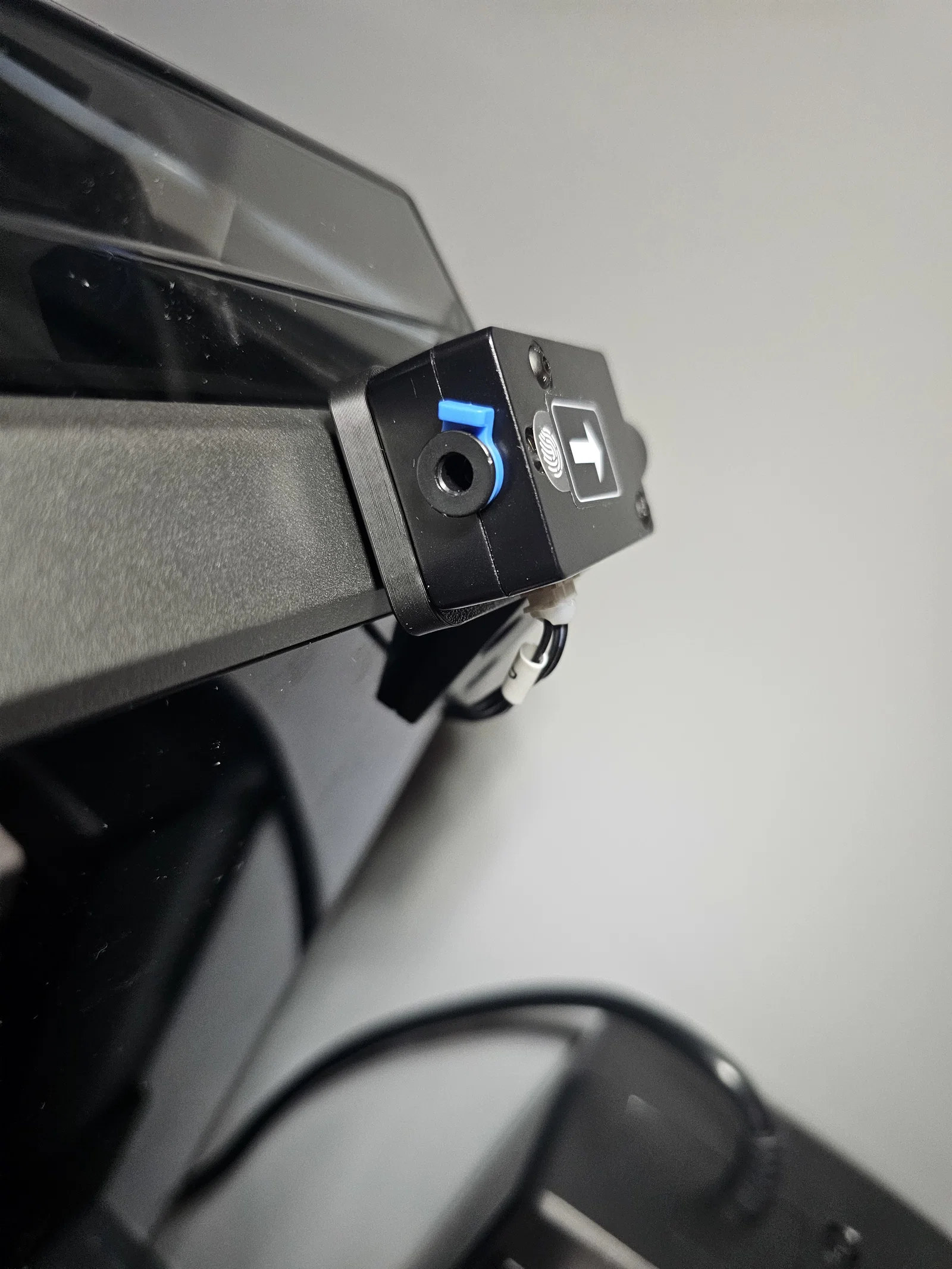

• Gắn cảm biến đứt dây filament vào góc trên phía sau của máy in.
• Cho phép luồn dây filament dễ dàng từ phía trước mà không cần thao tác ở phía sau máy in.
• Tiết kiệm không gian và giữ cho cảm biến gọn gàng

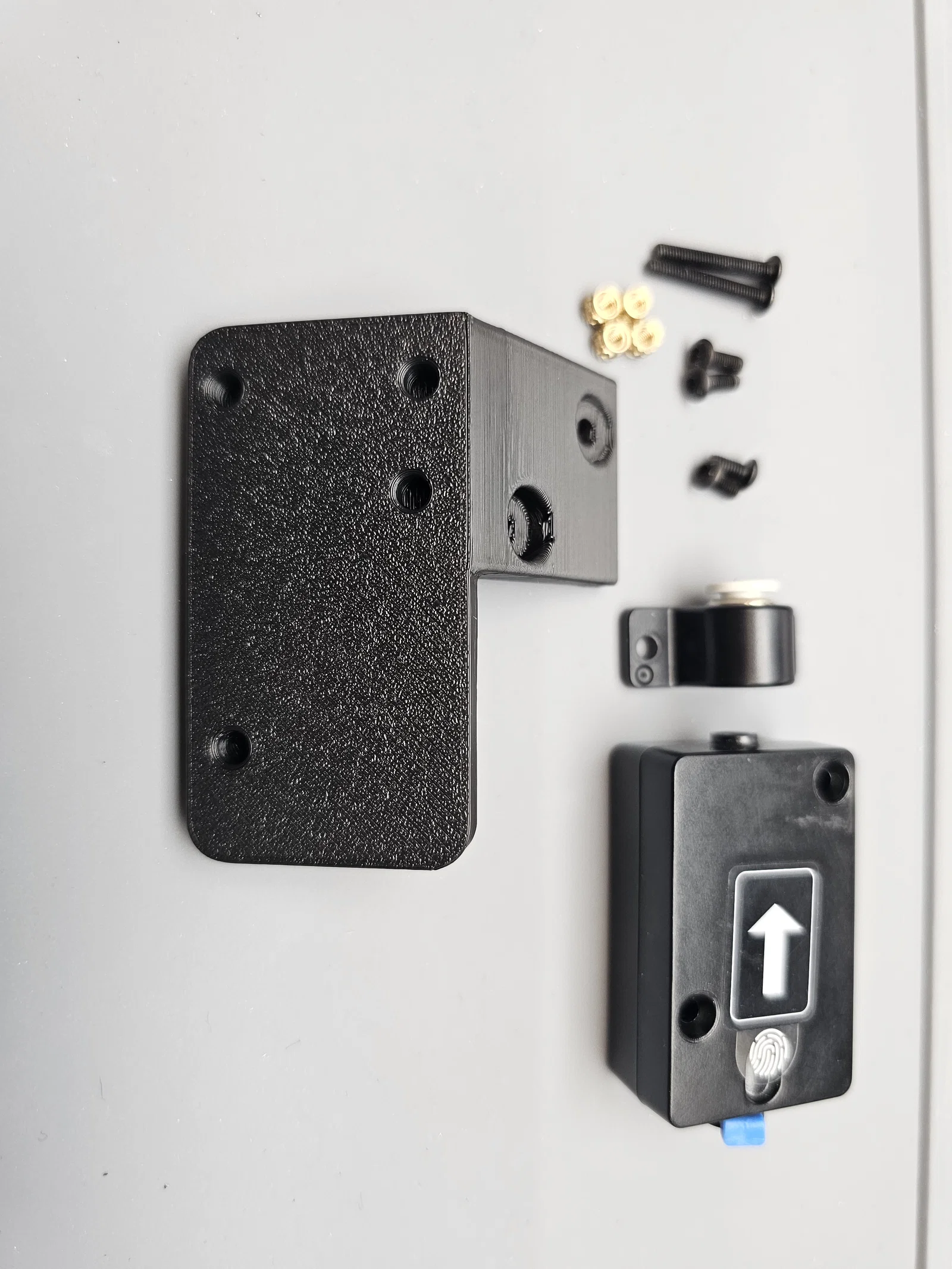

Bộ phận cần thiết

• 2 x ốc M3 x 8mm (ưu tiên loại đầu chìm)
• 4 x Ốc ren nhiệt M3 (M3H4)

Bộ phận tái sử dụng

• Ốc gắn cảm biến filament và ống Bowden
• Ống Bowden

Lắp đặt

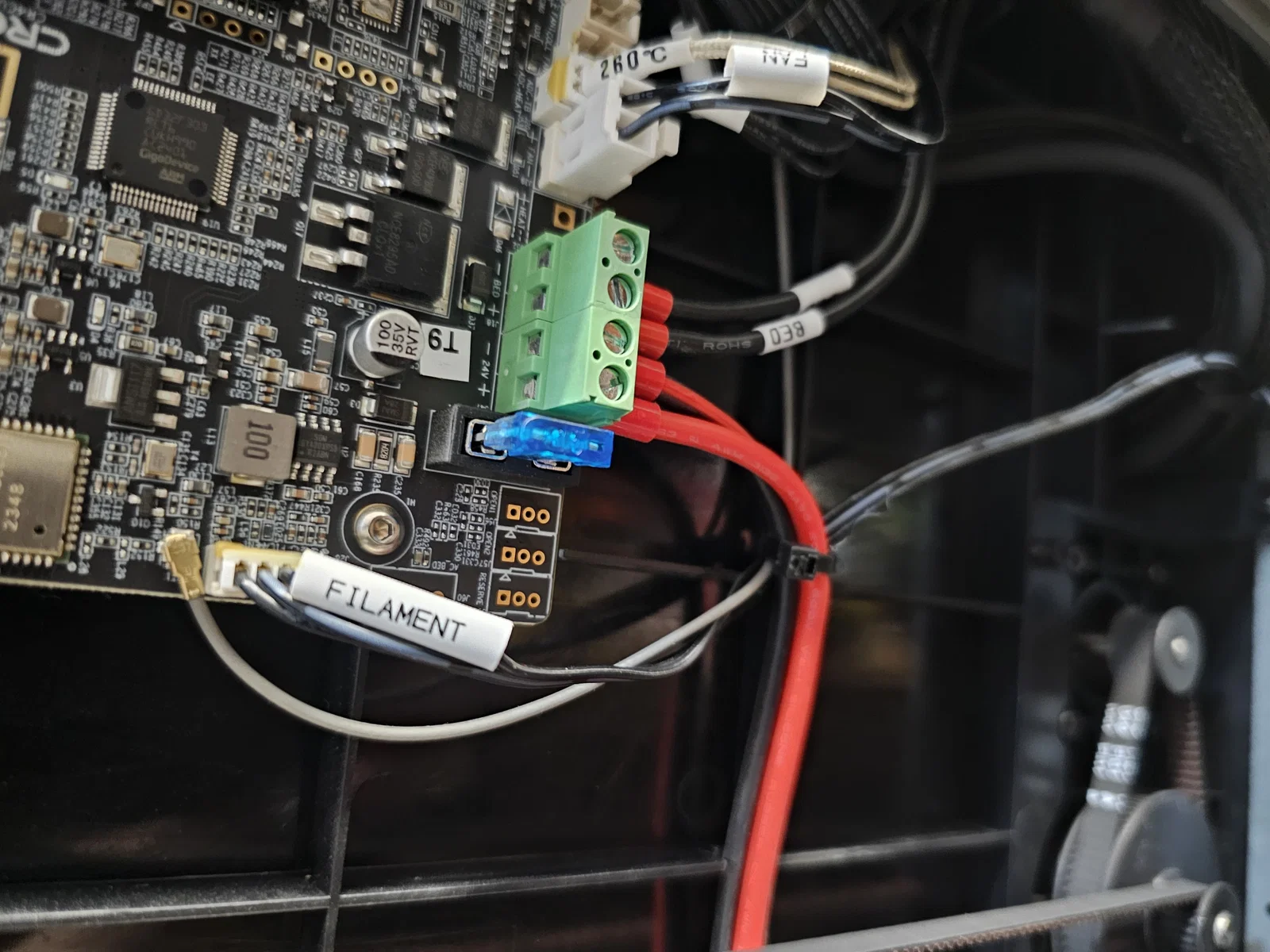

• Mở phần đáy máy in để tiếp cận dây cáp cảm biến filament.
• Cẩn thận cắt dây rút và kéo nhẹ cáp ra. Nó sẽ có thêm khoảng 1-2 inch ra bên ngoài.

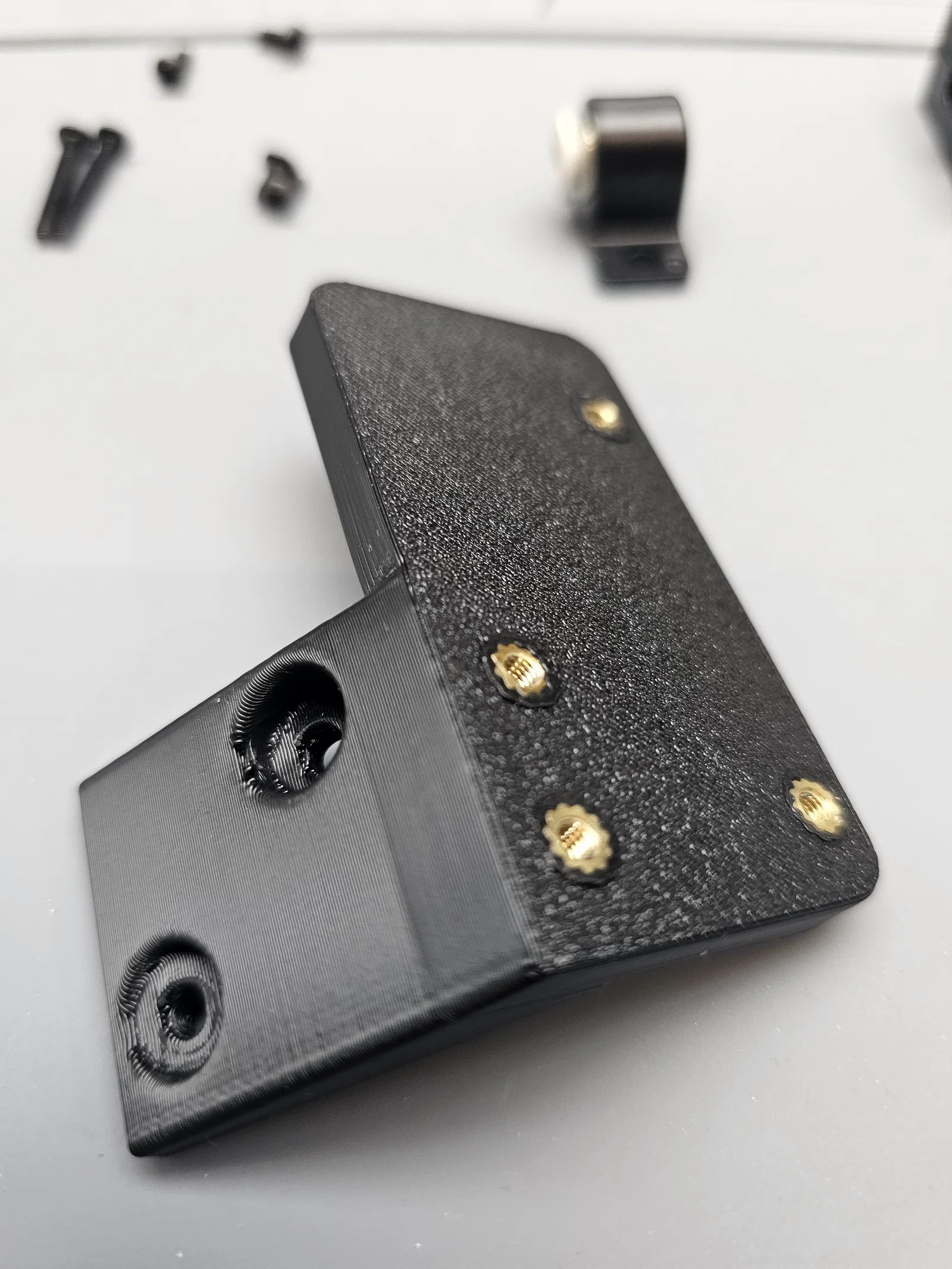

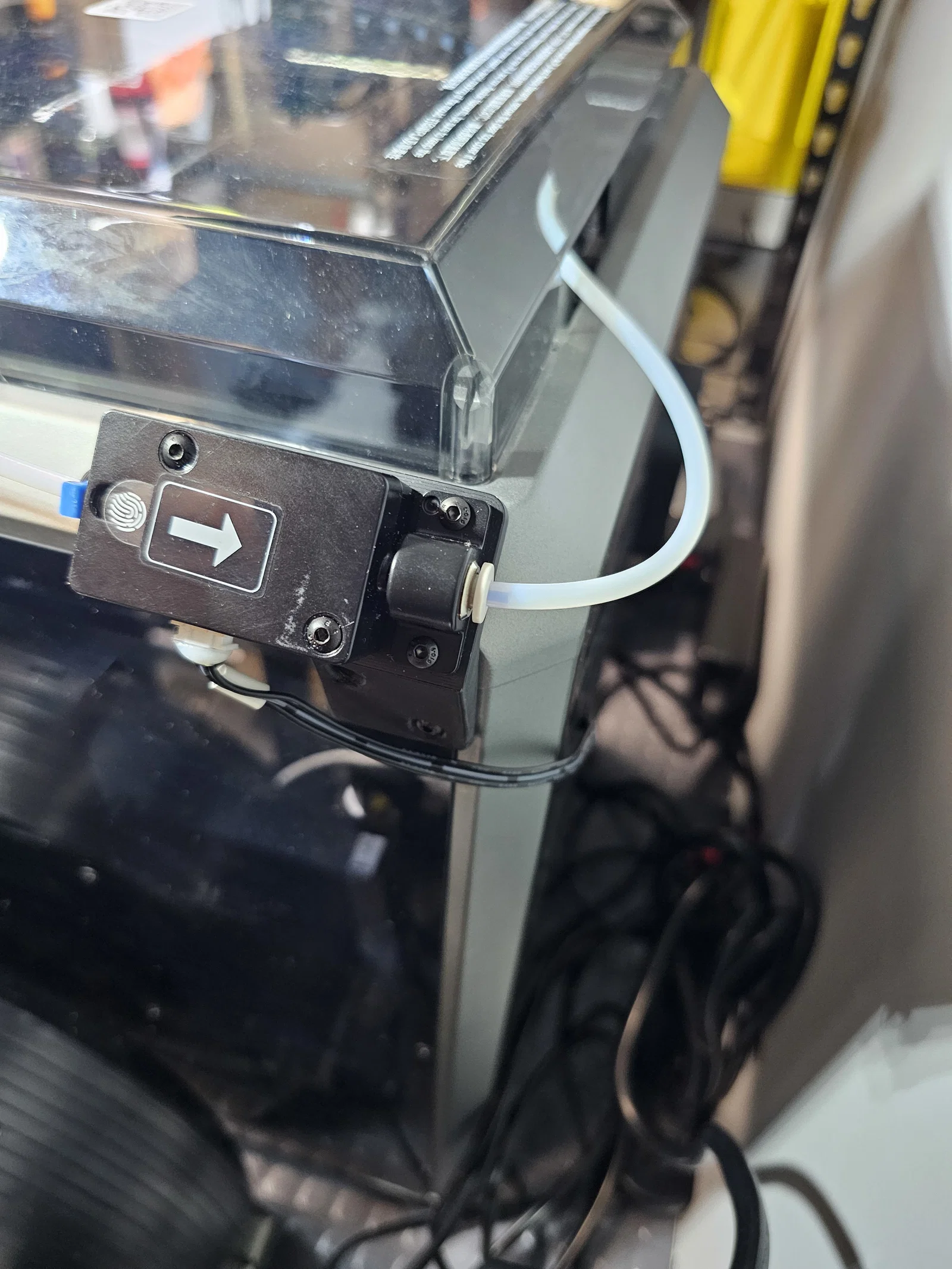

• Gắn bộ phận in 3D vào góc trên phía sau của máy in bằng ốc M3 và ốc ren nhiệt.

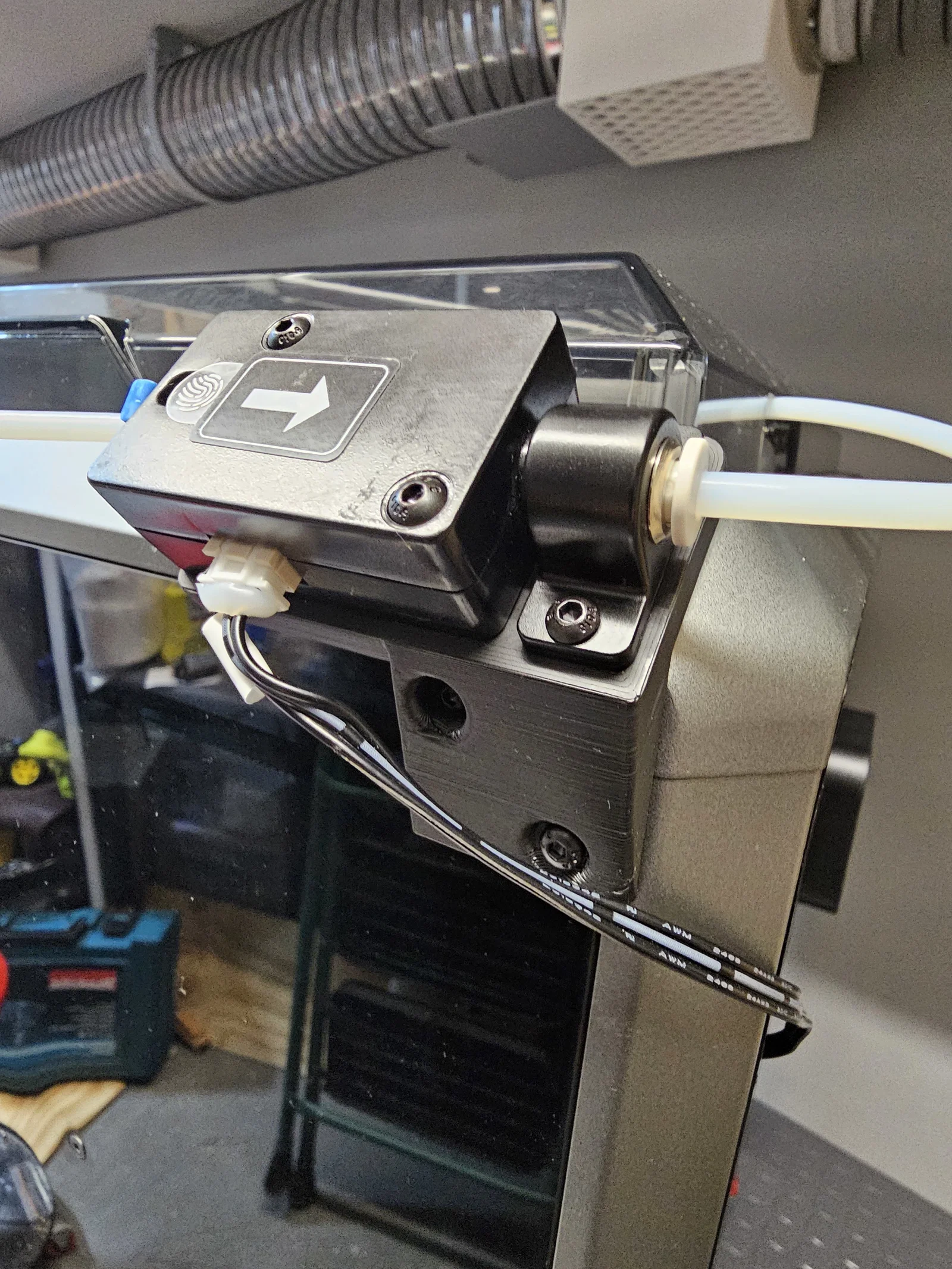

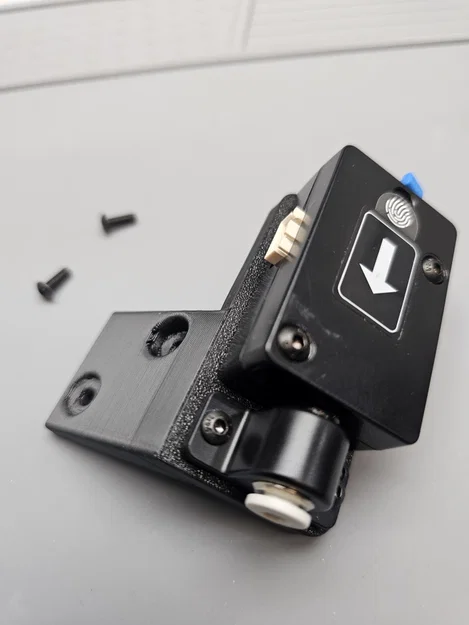

• Gắn cảm biến filament và ống Bowden.
• Kết nối lại dây cáp với cảm biến filament.

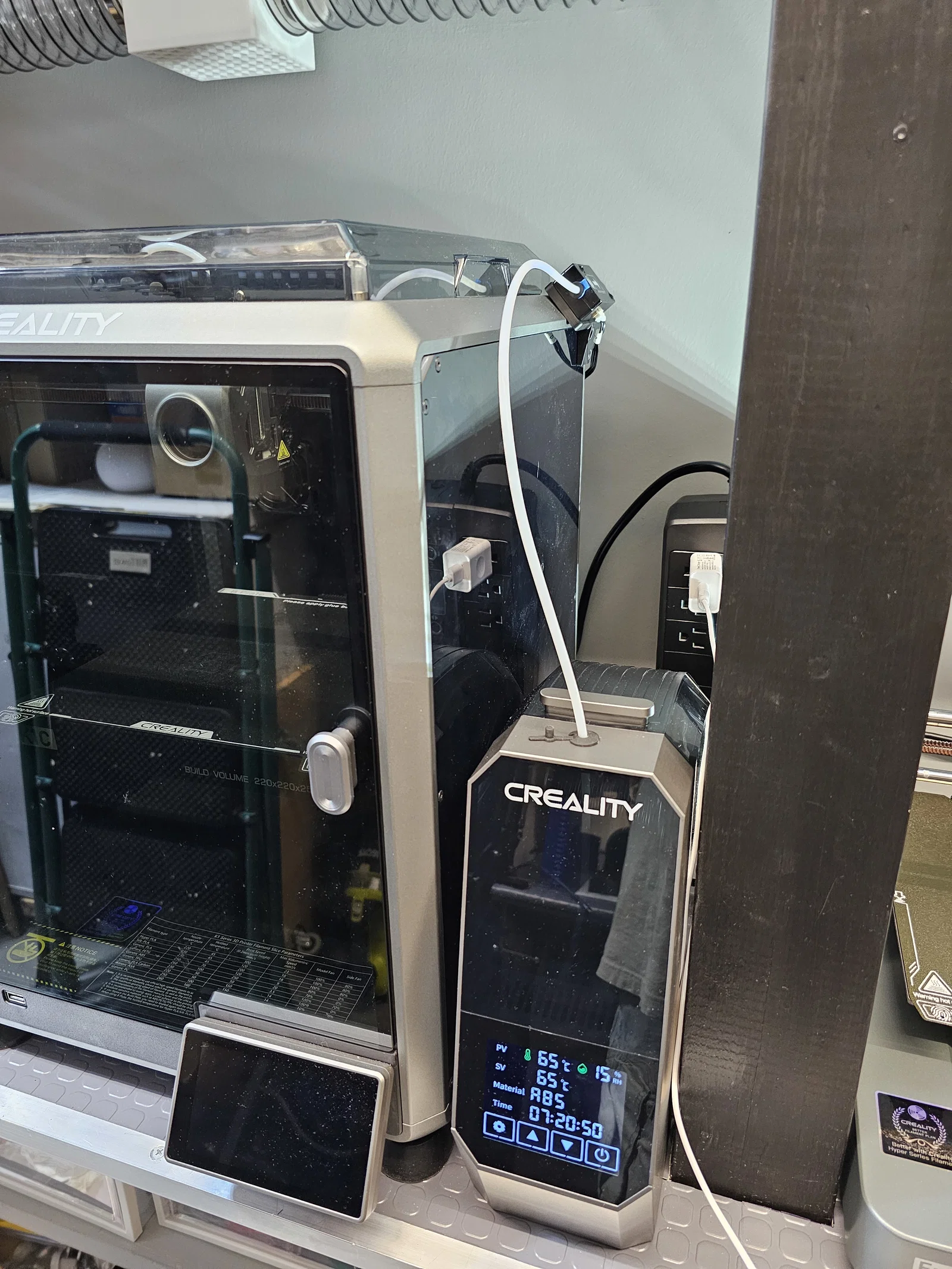

Tương thích Cái đế này đã được kiểm tra và xác nhận hoạt động tốt với máy K1 và K1C. Nó cũng có thể tương thích với K1 Max, nhưng tôi chưa xác minh.

Vật liệu đã sử dụng

Nhựa PLA Elegoo Black Matte

CHỈNH SỬA: 07/09/2024: Đã thêm file STL cho mẫu này.
