Giá đỡ MicroProbe cho Sovol SV08

CẬP NHẬT: Tôi đã xuất bản một bản thiết kế lại của mô hình này tại

Bản thiết kế lại chắc chắn hơn nhiều, và có ba phiên bản cho các đầu phun có chiều dài khác nhau - xem tài liệu đó để biết chi tiết. Tôi thực sự khuyên bạn nên sử dụng mô hình đó thay vì mô hình này. Tuy nhiên, chi tiết về cách nối dây đầu dò và cập nhật firmware đều có tại đây và hoạt động cho cả hai mô hình.

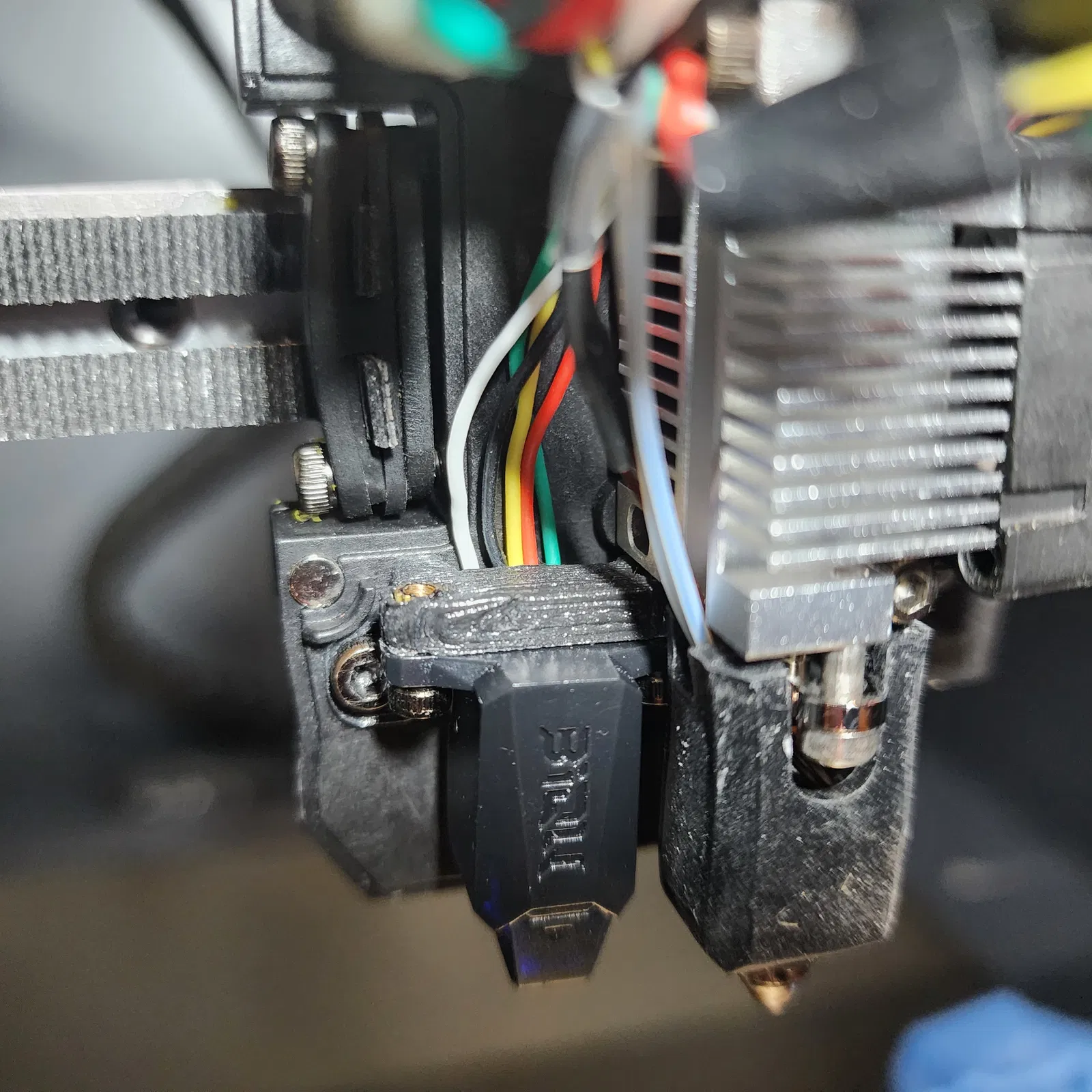

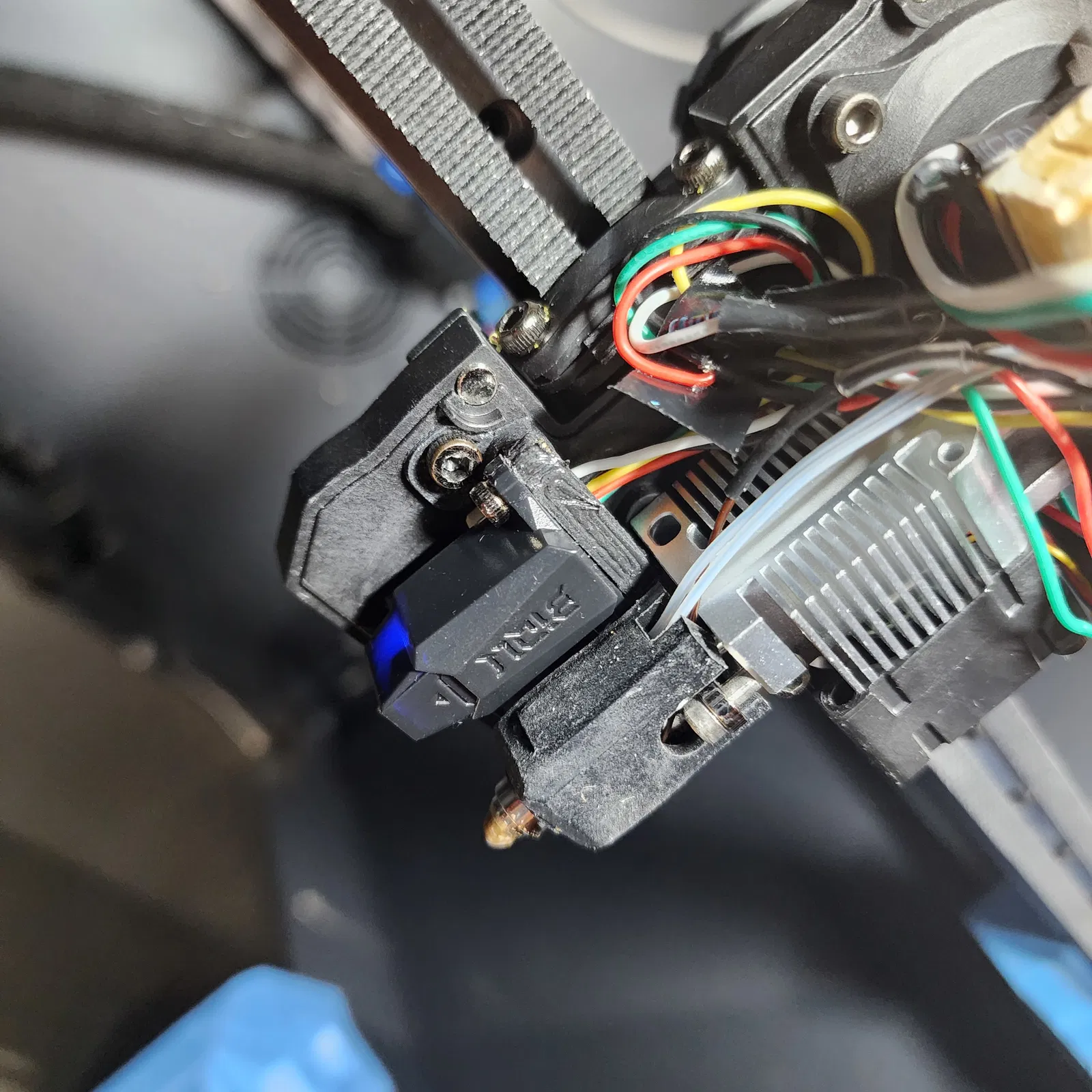

Phần nhỏ này cho phép bạn gắn một BIQU MicroProbe vào máy in SV08 của bạn. Các đầu dò cảm ứng (inductive probe) yêu cầu làm nóng trước khay in và bản thân đầu dò trước khi đo để đạt được độ chính xác tốt nhất, và ngay cả khi đó cũng không đạt được độ chính xác của một công tắc cơ học.

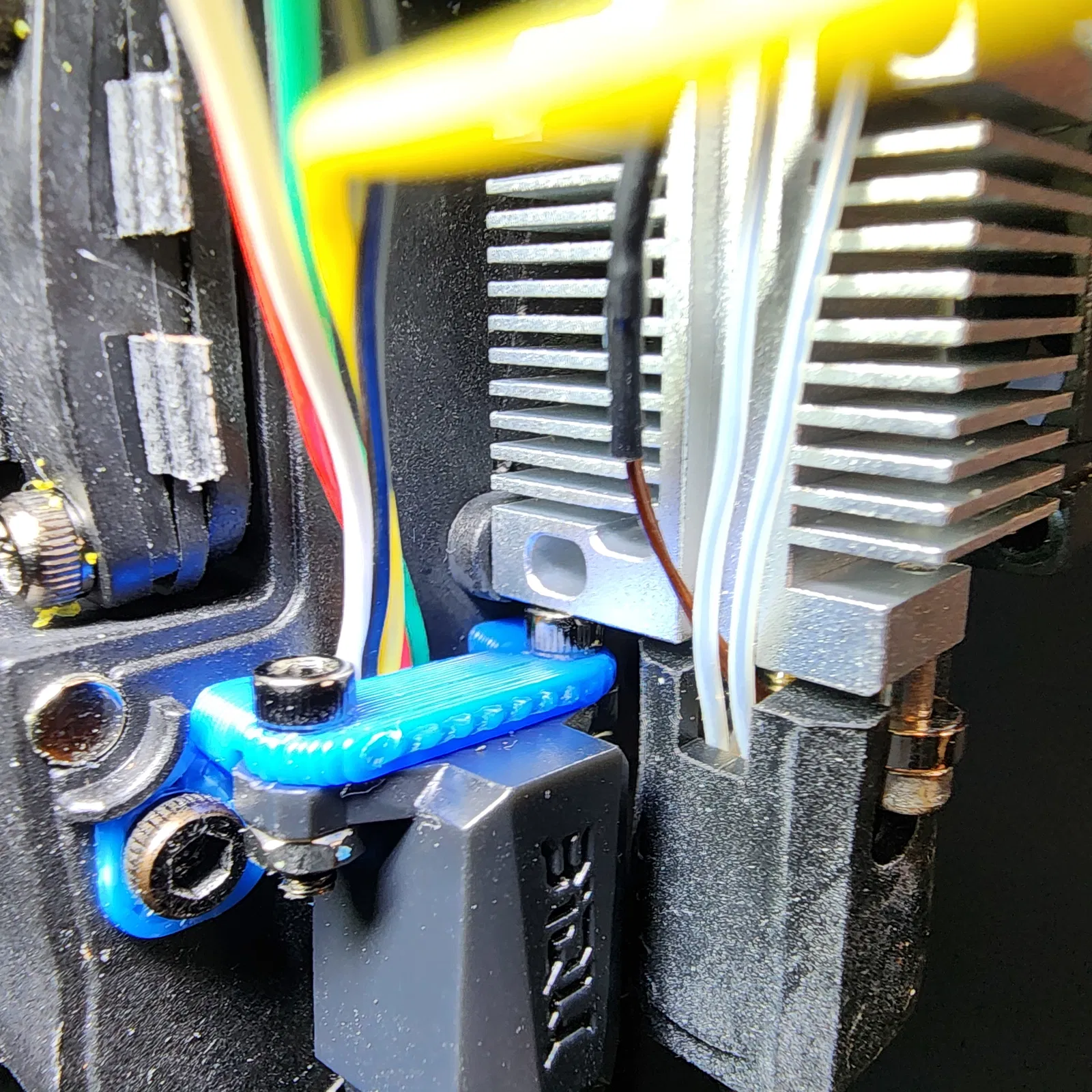

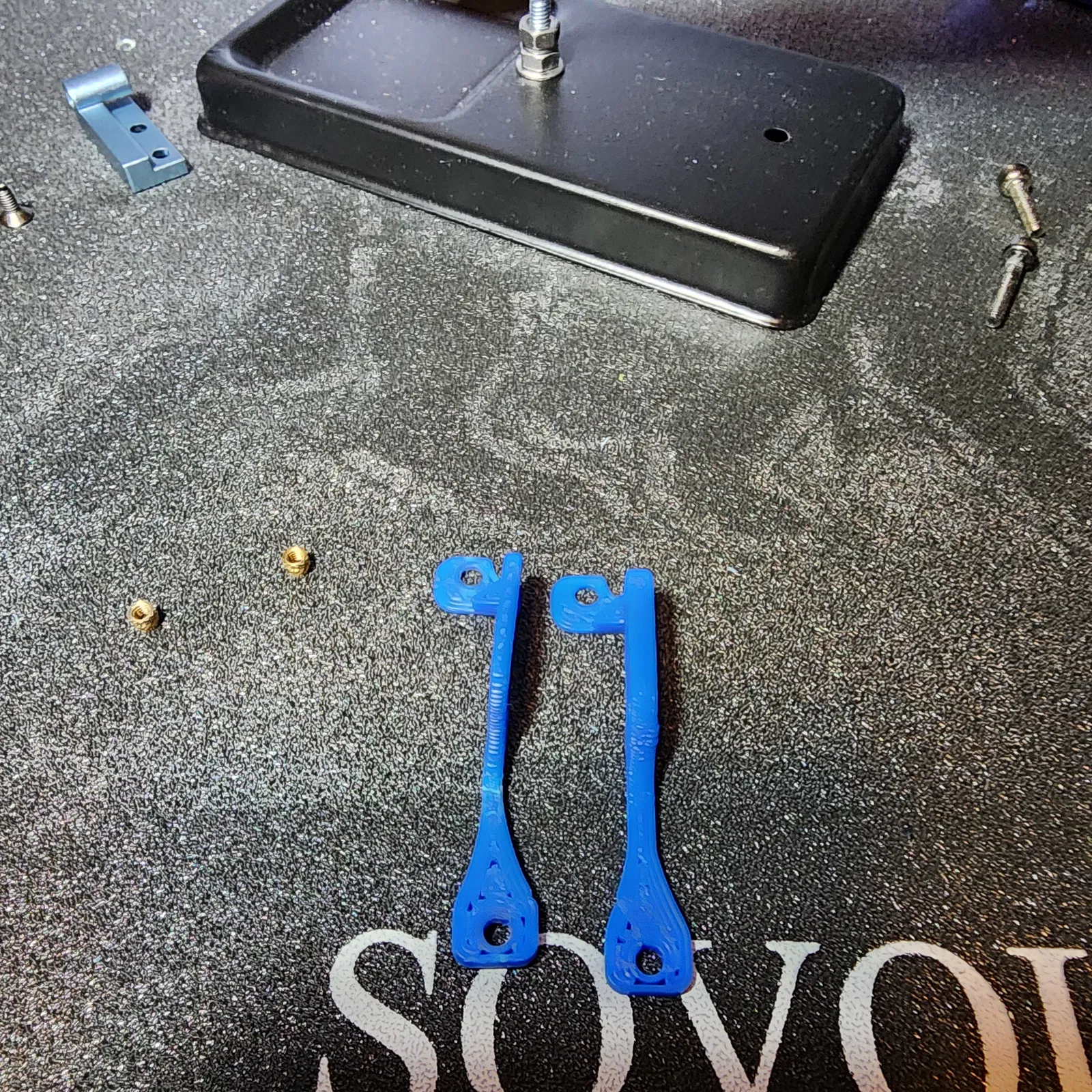

Phiên bản này sử dụng lượng nhựa gấp đôi so với phiên bản gốc, và chắc chắn hơn đáng kể, ít bị uốn cong hơn. Nó không chỉ dày gấp đôi để chứa các ốc lục giác ren nhiệt M2.5x4mm, mà còn có đế rộng hơn ở phần mở rộng cho con vít bên phải để kết nối nó với đầu in. Hình ảnh thứ sáu cho thấy độ dày của phiên bản mới này so với phiên bản gốc, mặc dù đã có một số thay đổi bổ sung kể từ phiên bản được chụp trong ảnh. Cuối cùng, tôi đã in nó bằng ABS-CF cho khả năng chịu nhiệt độ cao và độ cứng mà nó mang lại. Cùng với cấu hình dày hơn, điều này sẽ cung cấp các kết quả đọc chính xác và lặp lại hơn. Hình ảnh cuối cùng cho thấy sự cản trở với các cánh tản nhiệt từ bộ phận làm nóng do đầu vít trong thiết kế gốc gây ra.

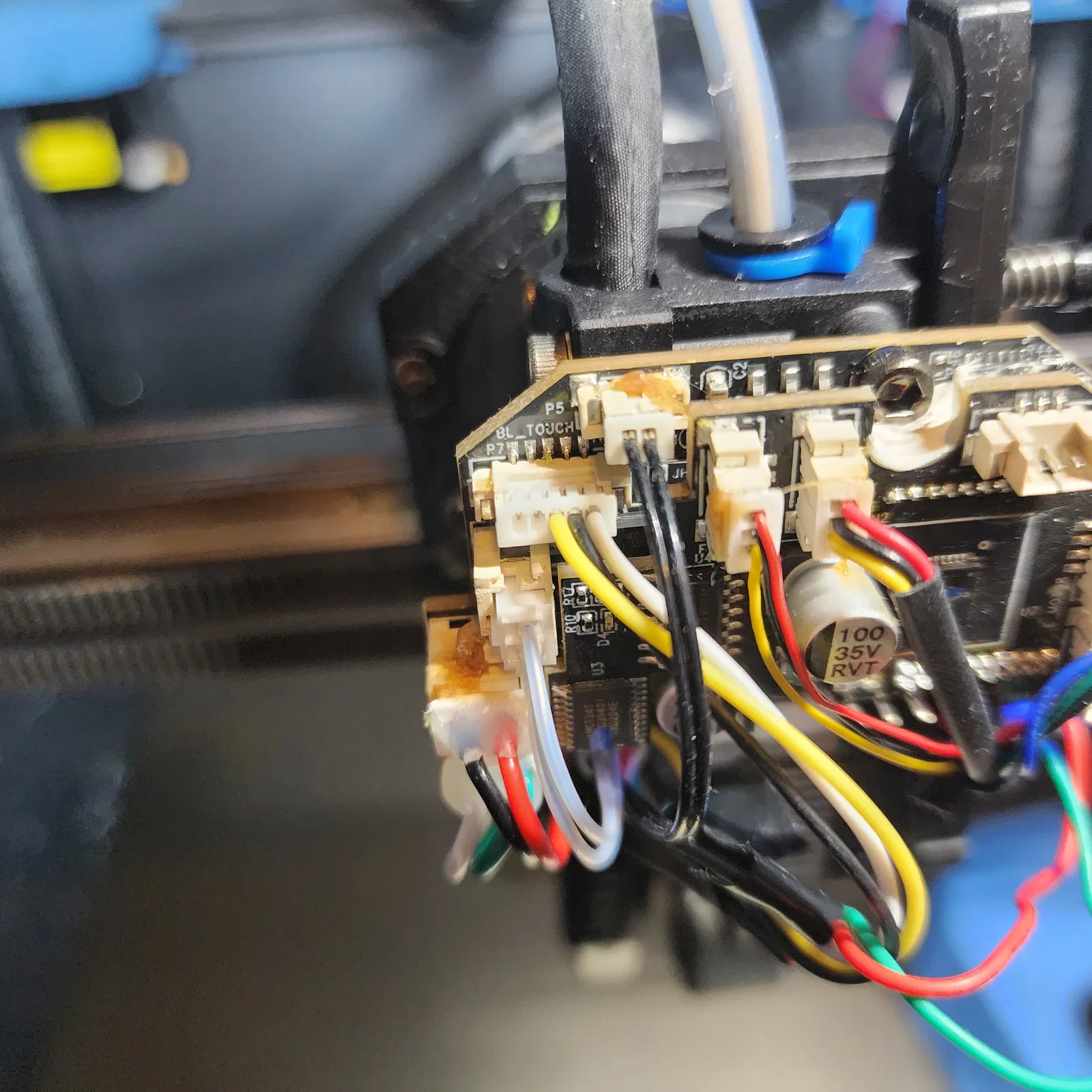

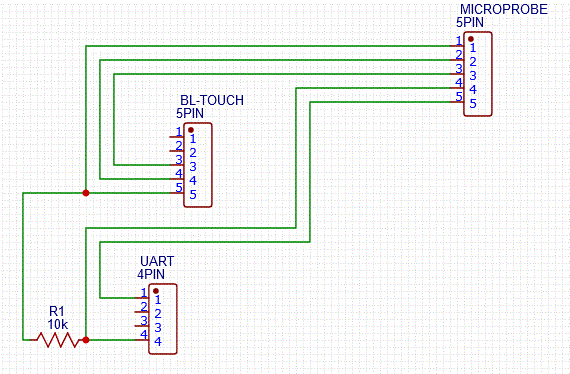

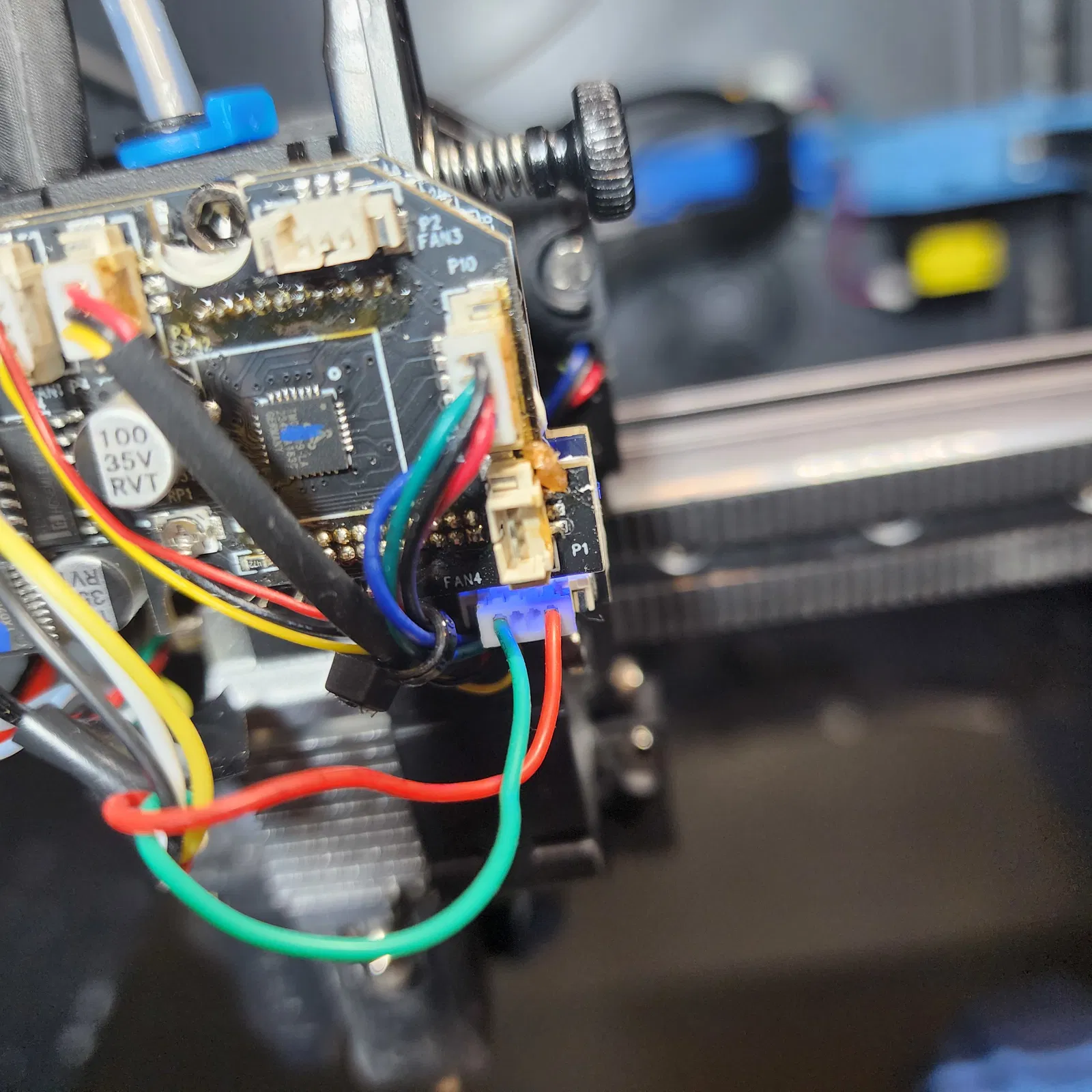

MicroProbe chạy bằng nguồn 5 volt, trong khi cảm biến Sovol gốc sử dụng nguồn 24v có trên giắc cắm BL-Touch trong đầu in. Đừng nối nguồn 24v này vào MicroProbe, nếu không bạn sẽ phải mua một cái khác! Có hình ảnh của từng giắc cắm cáp cho thiết bị này. Nguồn 5 volt duy nhất mà tôi tìm thấy trên đầu in là trên giắc cắm UART. May mắn là UART không được sử dụng trong bản phát hành gốc. Hai chân ngoài cùng là ground ở bên trái và 5v ở bên phải. Chúng được nối với chân ground đầu tiên và đầu vào 5v trên MicroProbe. Ba dây còn lại trên MicroProbe đi đến giắc cắm BL-Touch trong đầu in nơi cảm biến cảm ứng ban đầu được cắm vào. Ba dây ngoài cùng bên phải lần lượt là cần dò (chân giữa), ground và chân cảm biến. Chân cảm biến có tùy chọn kéo lên (pull up), nhưng giá trị điện trở không đúng để cho phép MicroProbe hoạt động chân cảm biến trong SV08. Vì vậy, bạn phải tắt tính năng kéo lên của SV08 và sử dụng điện trở 10K ohm trong cáp như tôi đã vẽ ở đây. BIQU đã được liên hệ về vấn đề này và họ đang thảo luận về việc sửa đổi hướng dẫn của họ để phản ánh điều này.

Tôi sẽ đăng danh sách bộ phận đầy đủ tại đây trong một hoặc hai ngày, nhưng bạn sẽ cần một vài ốc lục giác ren nhiệt M2.5x4mm ngoài các bộ phận cáp MX1.25 và BIQU MicroProbe. Các vít được sử dụng hoặc đã có sẵn trong đầu in (kết nối giá đỡ với đầu in) hoặc trong bao bì vận chuyển của BIQU (sử dụng các vít M2.5 ngắn hơn).

Danh sách bộ phận: Đây là những món tôi đã mua để lắp đặt thiết bị này. Bạn có thể tìm thấy chúng với giá thấp hơn từ các cửa hàng như Ali Express nếu bạn sẵn sàng chờ đợi.

http://www.amazon.com/dp/B0CC4YKQSK/ref=nosim?tag=psv08printer-20 Cảm biến MicroProbe http://www.amazon.com/dp/B07S18D3RN/ref=nosim?tag=psv08printer-20 Bộ dụng cụ làm cáp MX1.25 http://www.amazon.com/dp/B0D1BPB6TP/ref=nosim?tag=psv08printer-20 Bộ ốc lục giác ren nhiệt bao gồm cả M2.5x4

Công khai toàn bộ - nếu bạn sử dụng các liên kết này, tôi có thể nhận được một khoản hoa hồng nhỏ từ doanh số bán hàng trên Amazon, vợ tôi sẽ biết ơn bạn mãi mãi, nhưng giá của bạn sẽ giống như khi bạn truy cập Amazon qua bất kỳ phương tiện nào khác.

Thay đổi firmware cần thiết:

Thêm một tệp (mở Mainsail bằng trình duyệt của bạn, đi đến trang Machine, sau đó trong phần config files nhấp vào biểu tượng thứ hai) “Microprobe.cfg” vào các tệp cấu hình của bạn chứa:

[gcode_macro Probe_Deploy]
gcode:
    SET_PIN PIN=probe_enable VALUE=1

[gcode_macro Probe_Stow]
gcode:
    SET_PIN PIN=probe_enable VALUE=0

[output_pin probe_enable]
pin:  extra_mcu:PB7           # Thay đổi cái này thành số chân Servo/điều khiển cho bo mạch của bạn.
value: 0

[probe]
pin: !extra_mcu:PB6           # Thay đổi cái này thành số chân Probe/Z- của bo mạch của bạn. Bỏ dấu ! cho các đầu dò V1.
deactivate_on_each_sample: False
x_offset: -14.31                   # Thay đổi các offset của đầu dò để đáp ứng yêu cầu của máy bạn.
y_offset: 7.67
#z_offset: 1.460
speed: 5.0
samples: 3
#sample_retract_dist: 2.0
samples_tolerance: 0.02
samples_tolerance_retries: 3
activate_gcode:
    Probe_Deploy
    G4 P500
    # cho phép thời gian để đầu dò triển khai trước khi homing Z
deactivate_gcode:
    Probe_Stow

Kết thúc microprobe.cfg

Sau đó, trong printer.cfg, thêm dòng này vào đầu: (nên có một nhóm các dòng include khác, nó có thể ở bất kỳ đâu trong nhóm đó)

[include Microprobe.cfg]

Và khi đang ở trong tệp printer.cfg, hãy tìm một phần bắt đầu bằng [probe] và nhận xét nó bằng cách đặt các ký tự # vào đầu mỗi dòng như thế này:

# [probe]
# pin: extra_mcu:PB6
# x_offset: -16.8                  # -17
# y_offset: 8.7                      # 10
##z_offset : 0
