Vỏ RAK19007/RAK5005 cho Meshtastic & Giá đỡ anten N-type

Tóm tắt

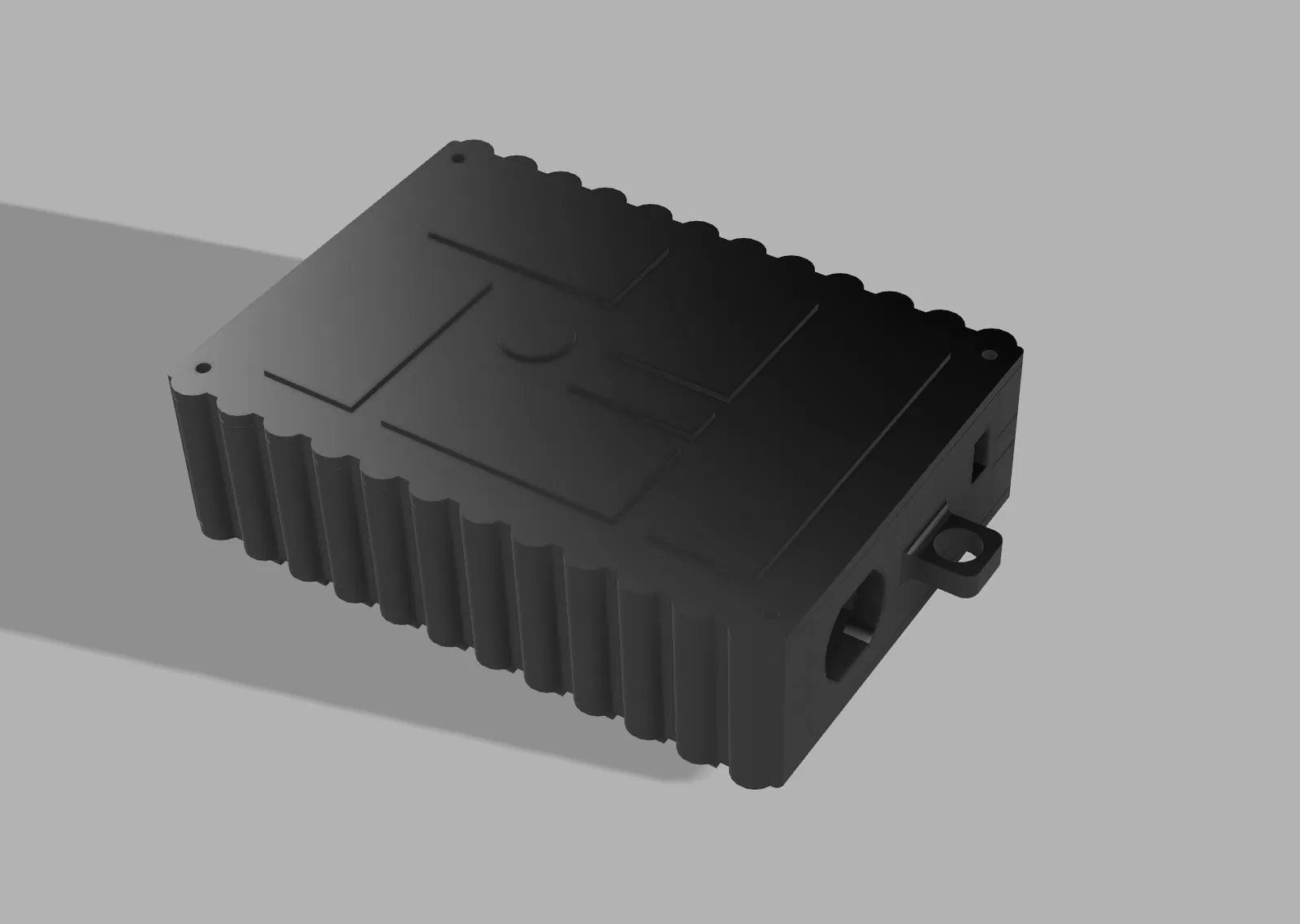

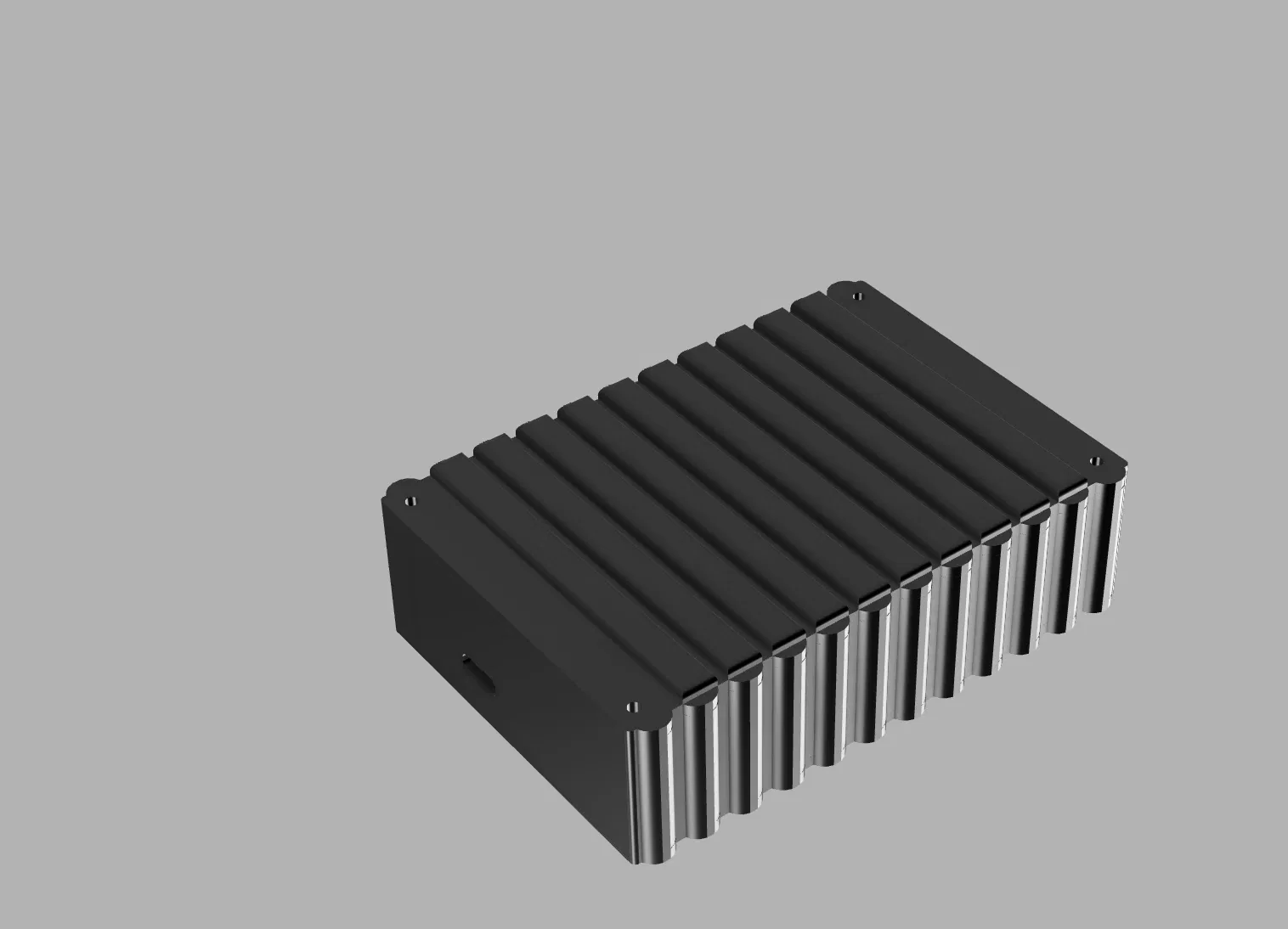

Đây là một cái vỏ cho các bo mạch chủ RAK19007 và RAK5005 của RAKwireless với anten N-type.

Mục tiêu của tui là tạo ra một cái vỏ mỏng hơn để chứa đầu nối anten N-type. Thiết kế hiện tại thì xài được nhưng có thể cải thiện, ví dụ như cái nắp trên có chức năng hơn (hiện tại chỉ có vài hình dạng hình học đơn giản thôi). Nắp trên và nắp dưới cũng có thể được gia cố thêm về cấu trúc.

Thi công

Các file STL có đơn vị là mm.

In ra, rồi dùng heat insert gắn vào khung. Gắn nắp trên và nắp dưới bằng ốc vít.

Tui dùng keo nến để gắn bo mạch RAK. Cũng có thể dùng ốc vít nhưng nó lại cấn pin LiPo 3000mAh của tui và tui không muốn cái vỏ dày hơn.

Danh sách bộ phận

Anten

ALFA AOA-915-5ACM 5 dbi Omni Outdoor 915MHz 802.11ah Mini LoRa Antenna

https://store.rokland.com/products/alfa-aoa-915-5acm-5-dbi-omni-outdoor-915mhz-802-11ah-mini-antenna-for-lora-halow-application

Giá đỡ anten

Đầu nối U.fl sang N-type female

https://www.amazon.com/gp/product/B09N3L8HDK

Heat inserts

Thiết kế hiện tại sẽ vừa với:

4-40 Brass Insert, 0.179 in OD, 0.135 in Length, Female 4-40 Thread (0.179x4-40x0.135)

Ốc vít

Hex Key Socket Head Cap Screws

https://www.amazon.com/gp/product/B00PZO410G

Tiêu chuẩn vít : UNC 4#-40x3/8"; Kích thước ren : UNC 4#-40

Chiều dài ren : 9.53mm / 3/8"; Kích thước lục giác : 2.5mm

Tùy chọn: công tắc nguồn, đèn LED báo trạng thái

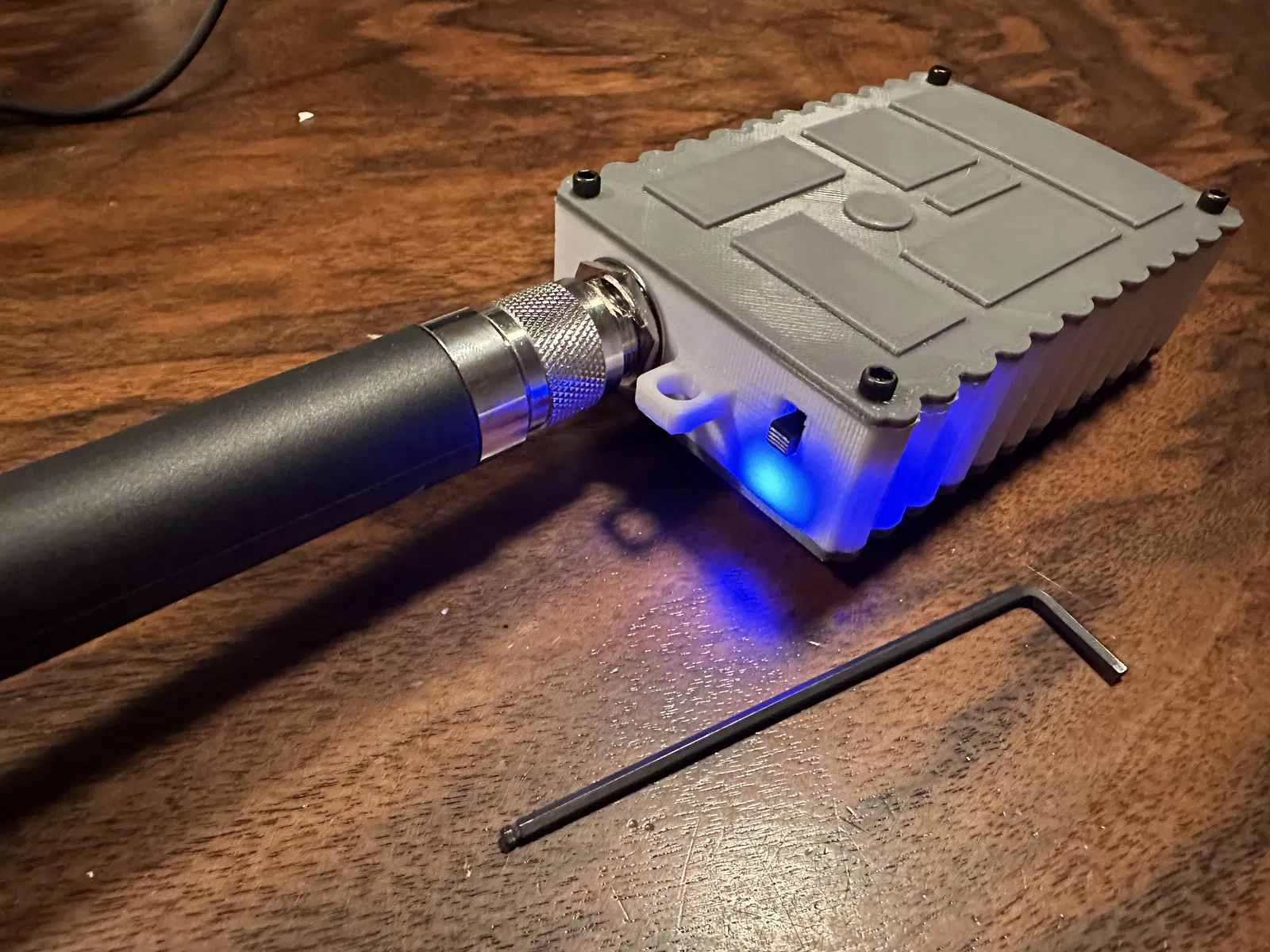

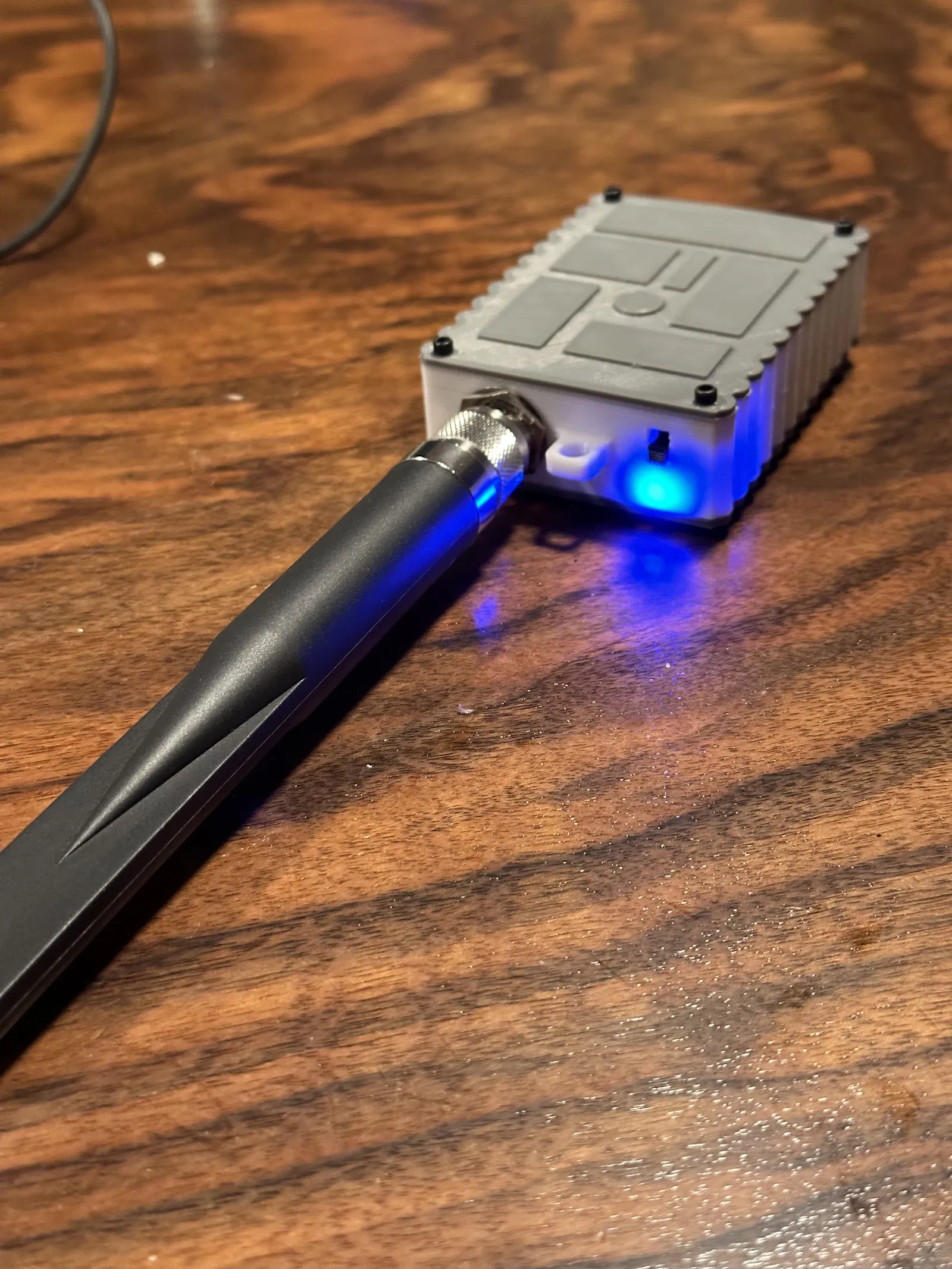

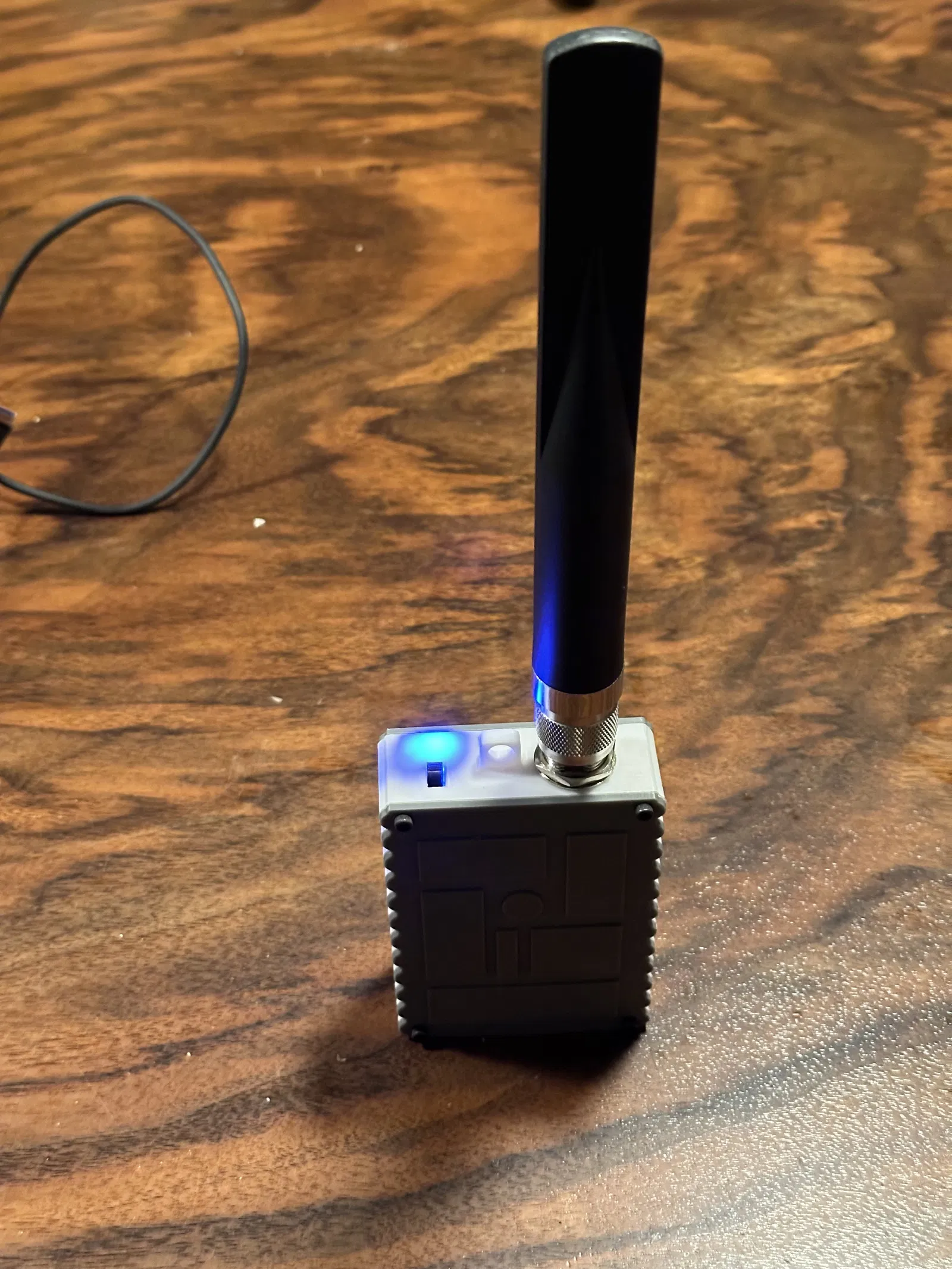

Bạn có thể tùy chọn thêm công tắc trượt (bật / tắt nguồn pin) và đèn LED báo trạng thái (sáng khi bật nguồn). Xem hình ảnh vỏ đã lắp ráp.
