Hộp Đấu Nối Điện Ngoài Trời Chống Thấm

Tui làm cái hộp đấu nối điện (Junction Box) chống thấm nước ngoài trời này để chứa cục Eero Wifi, nhằm mở rộng mạng lưới wifi của tui ra ngoài trời.

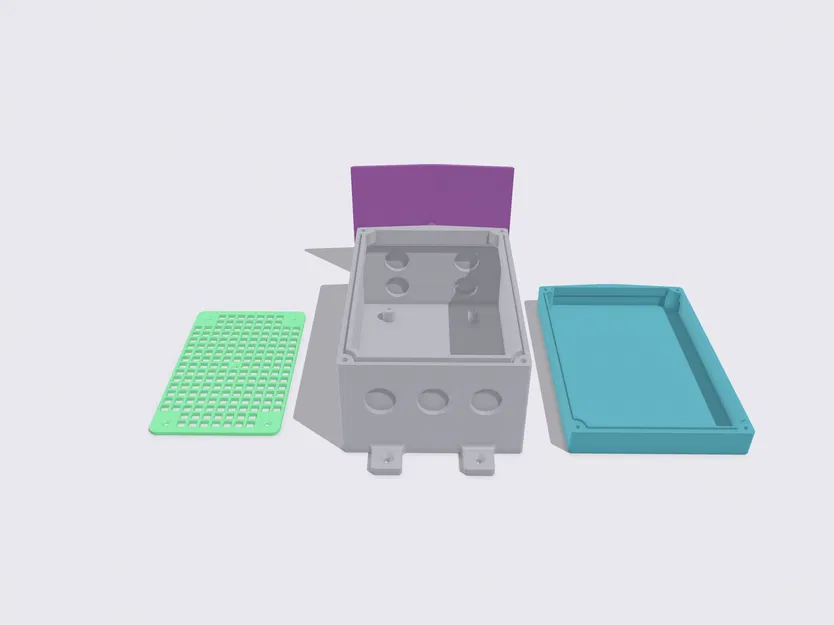

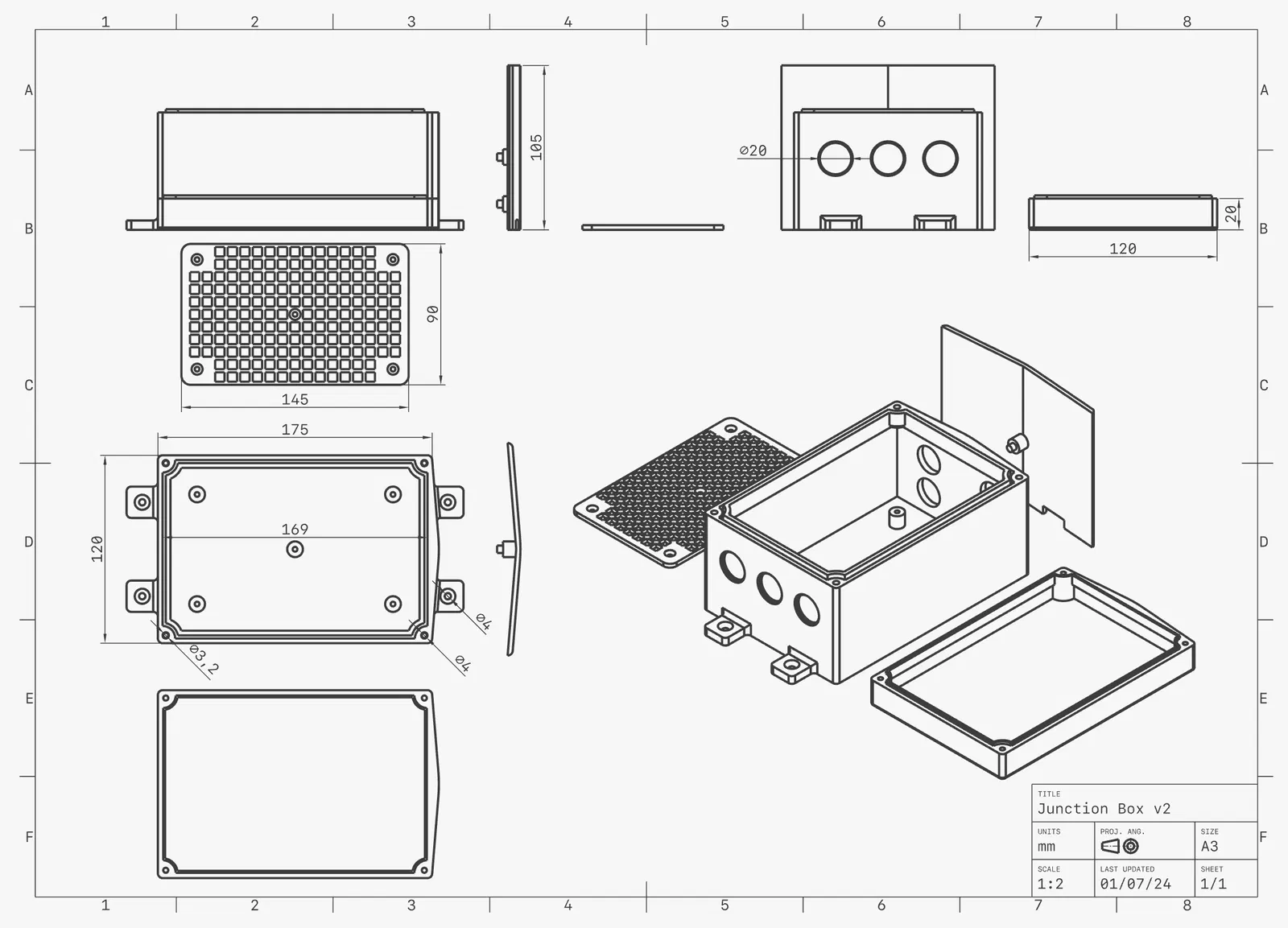

Cái hộp có 3 lỗ khoét mỏng (0.4mm) đường kính 20mm ở dưới đáy, tùy chọn để luồn ống luồn dây điện (conduit). Bạn dùng mũi khoét tốc độ (speed-bore bit) để khoét lỗ mà bạn muốn dùng.

Vì cục Eero tui xài là loại tản nhiệt thụ động nên tui cũng khoét mấy lỗ ở trên nắp và làm thêm cái mái che. Bạn có thể in ra và lắp vào (kiểu ép khít hoặc dán keo siêu dính cũng được).

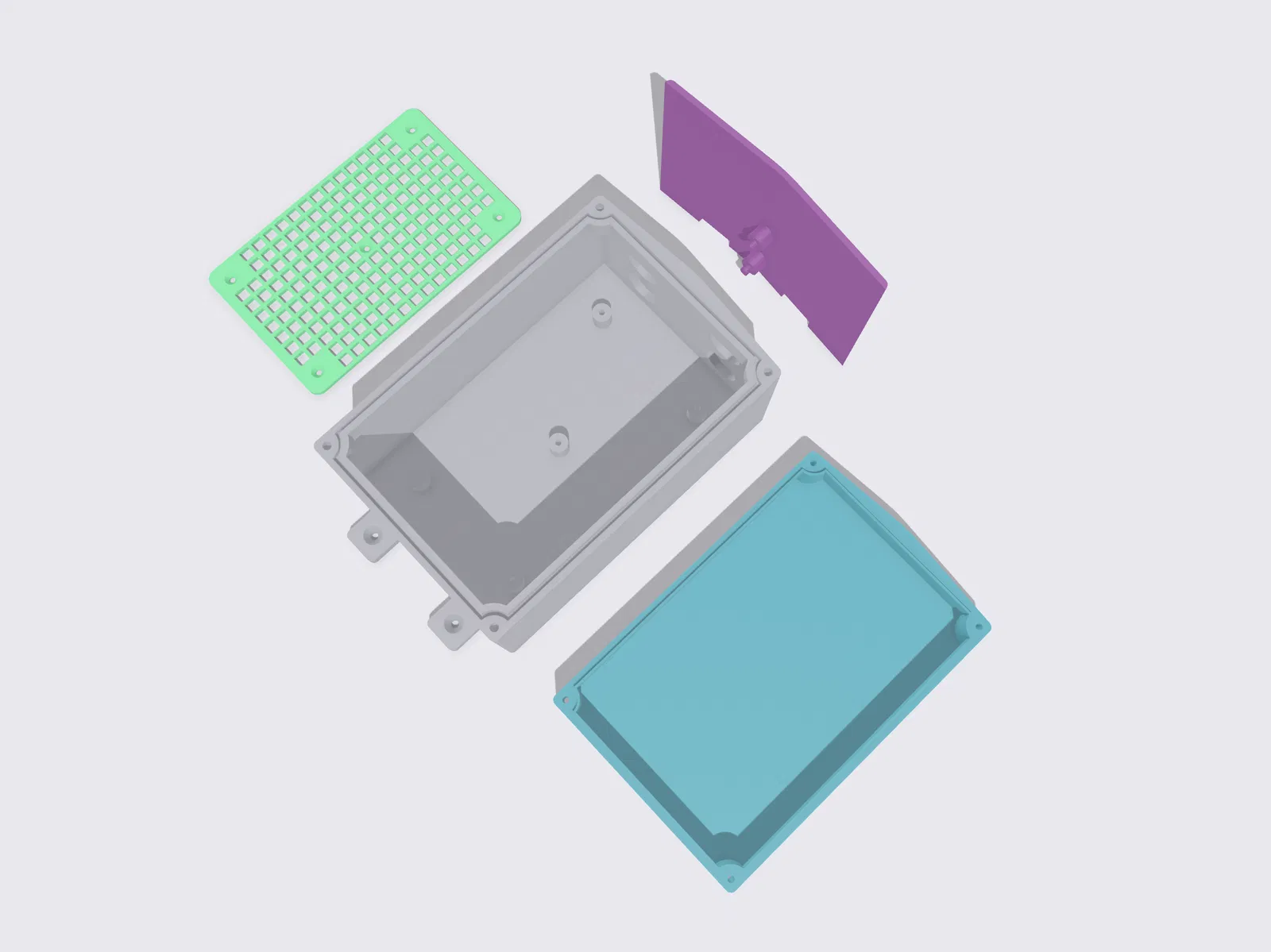

Cái lưới (grill) cho phép gắn đồ vật bên trong hộp và dễ dàng gắn bằng mấy con vít nhỏ.

Để giải pháp chống thấm nước tốt nhất, bạn hãy đổ đầy silicon (chất trám khe) vào rãnh ở trên nắp hộp và lau sạch phần thừa đi.

Tôi thiết kế cái hộp để gắn được 4 con ốc lục giác chìm (brass heatset inserts) M3. Bạn có thể dùng mỏ hàn để gắn chúng vào, nhớ đảm bảo chúng bằng phẳng hoặc hơi lõm xuống dưới bề mặt một chút.

Sau đó, bạn cần 4 con ốc M3 dài 16mm-20mm để cố định nắp hộp.

Cái mẫu in này dễ dàng in bằng PLA hoặc ABS, không cần hỗ trợ cho hộp, lưới hay nắp. Tuy nhiên, bạn sẽ cần hỗ trợ để in cái mái che nếu bạn quyết định in nó.

*Tất cả các bộ phận trong file 3mf đều ở đúng hướng để in, nhưng bạn sẽ cần một cái máy in rất lớn mới in được hết cùng lúc.

*Xin lỗi vì chưa có ảnh chụp cái mẫu in, tui đã lắp đặt nó rồi và trời đang mưa, tui sẽ cập nhật sau.

Máy in: Voron v2.4 350mm

Nhựa in: eSUN PLA+

Hỗ trợ in: Chỉ cần cho mái che, còn lại thì không cần

Sau in: thêm silicon hoặc miếng gioăng cao su 1-2mm nếu bạn kiếm được.
