Vỏ Bộ Đùn Creality K1 HGX Cho Linh Kiện Bondtech LGX Lite

Bản gắn lỗ ren đã có sẵn, xem link:

Tải hướng dẫn cài đặt và đọc kỹ trước khi thực hiện sửa đổi này. Truy cập trang tệp và cuộn xuống cho đến khi bạn tìm thấy tệp PDF của hướng dẫn cài đặt.

Mô tả:

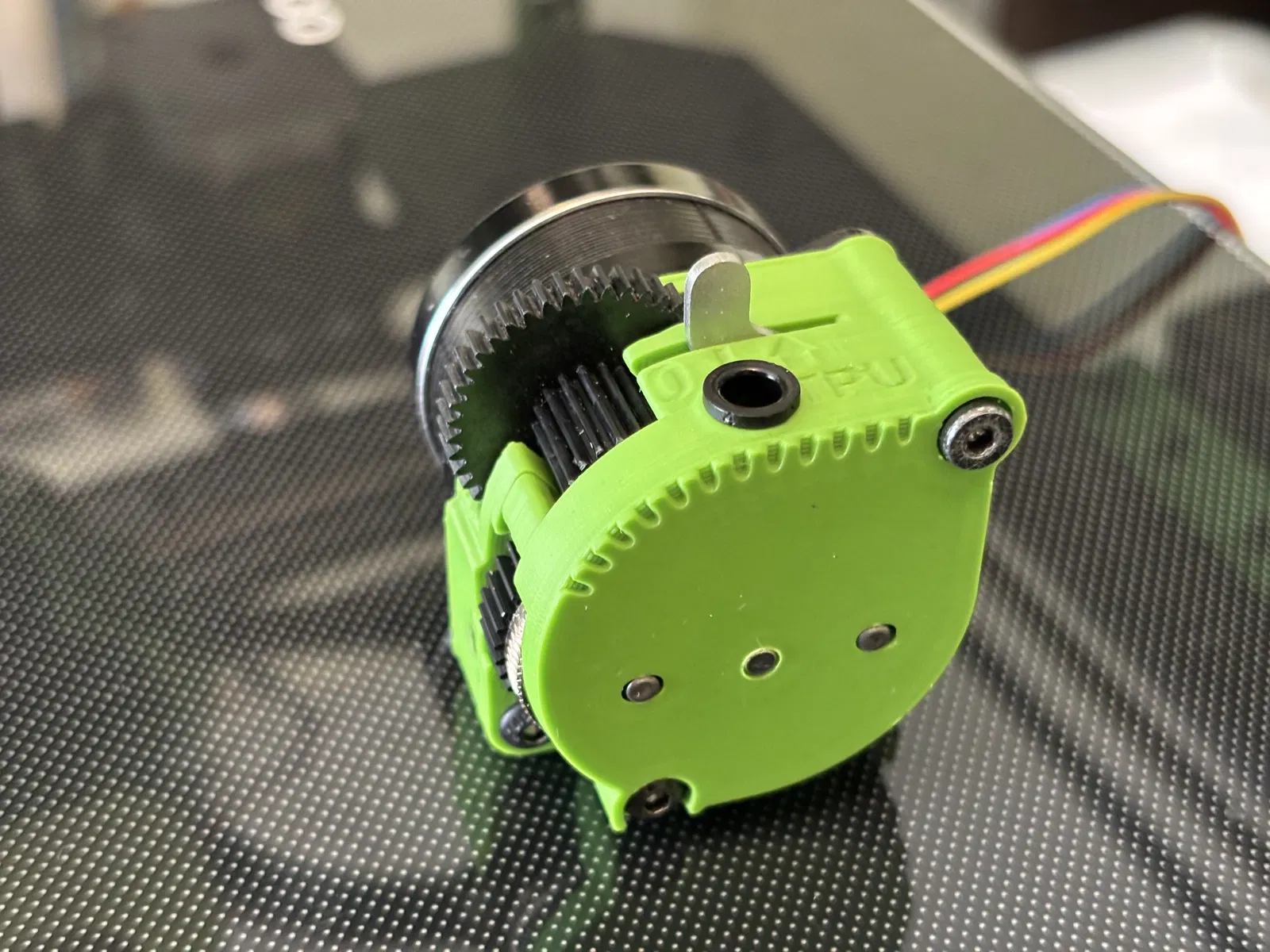

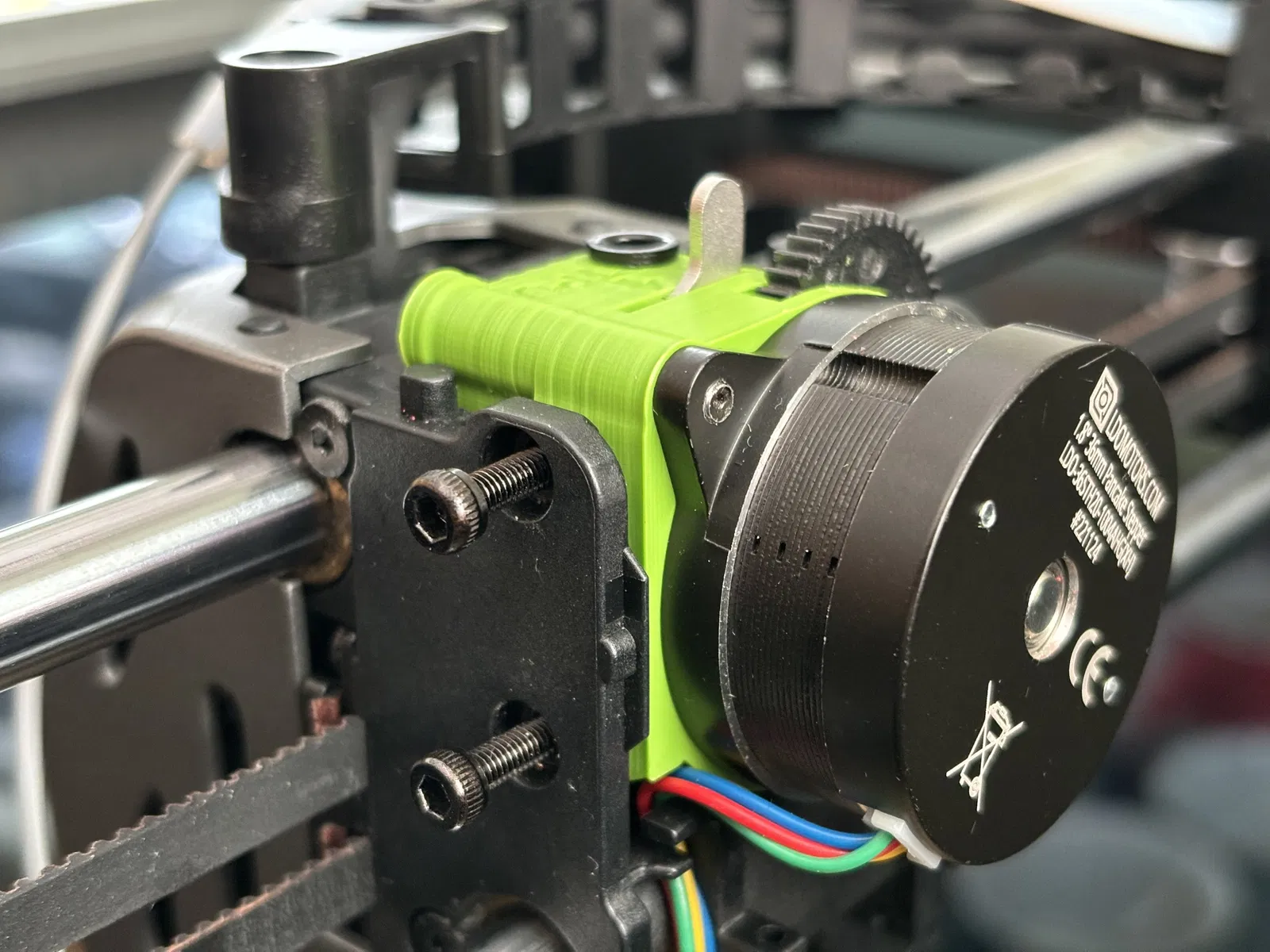

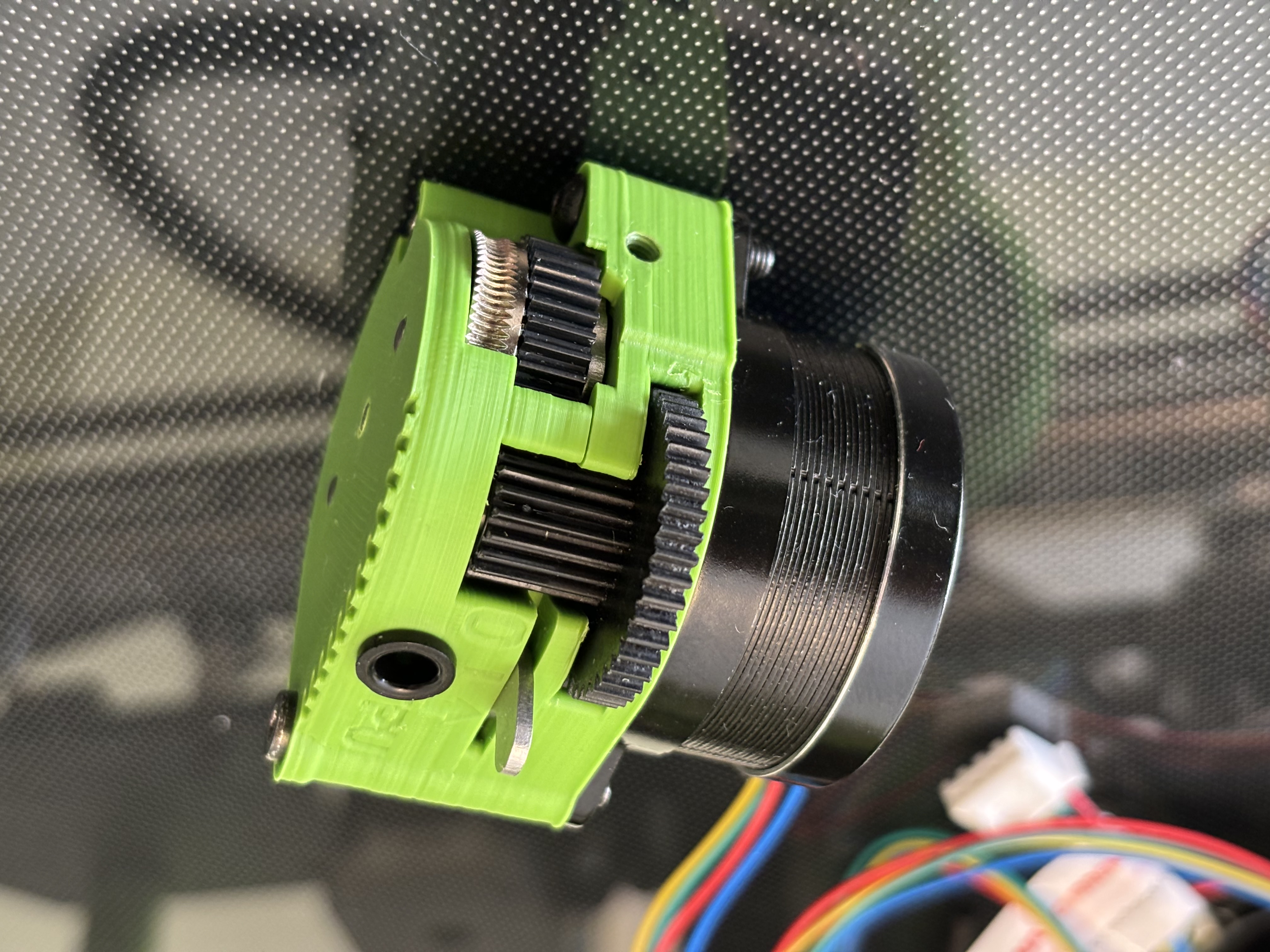

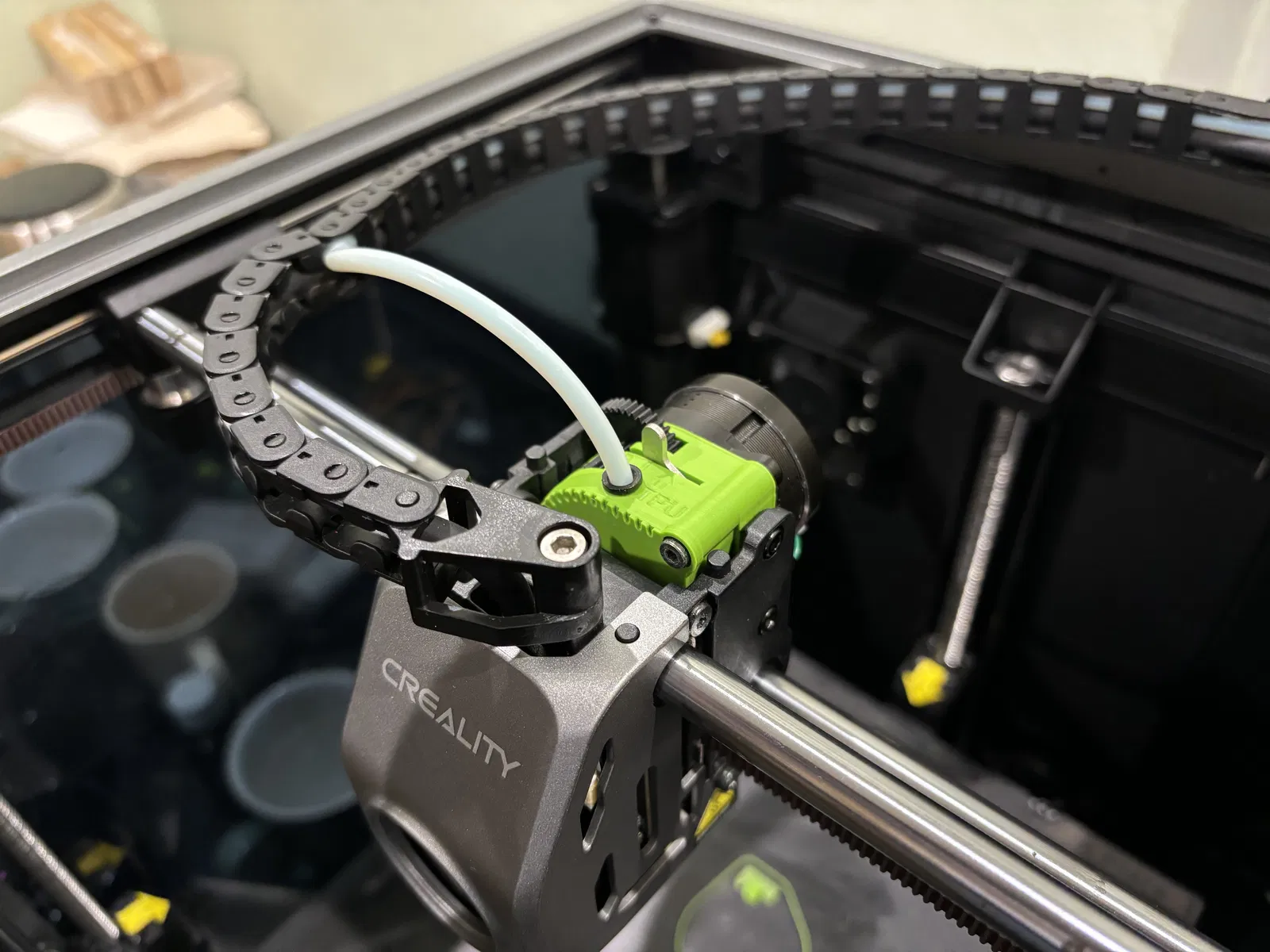

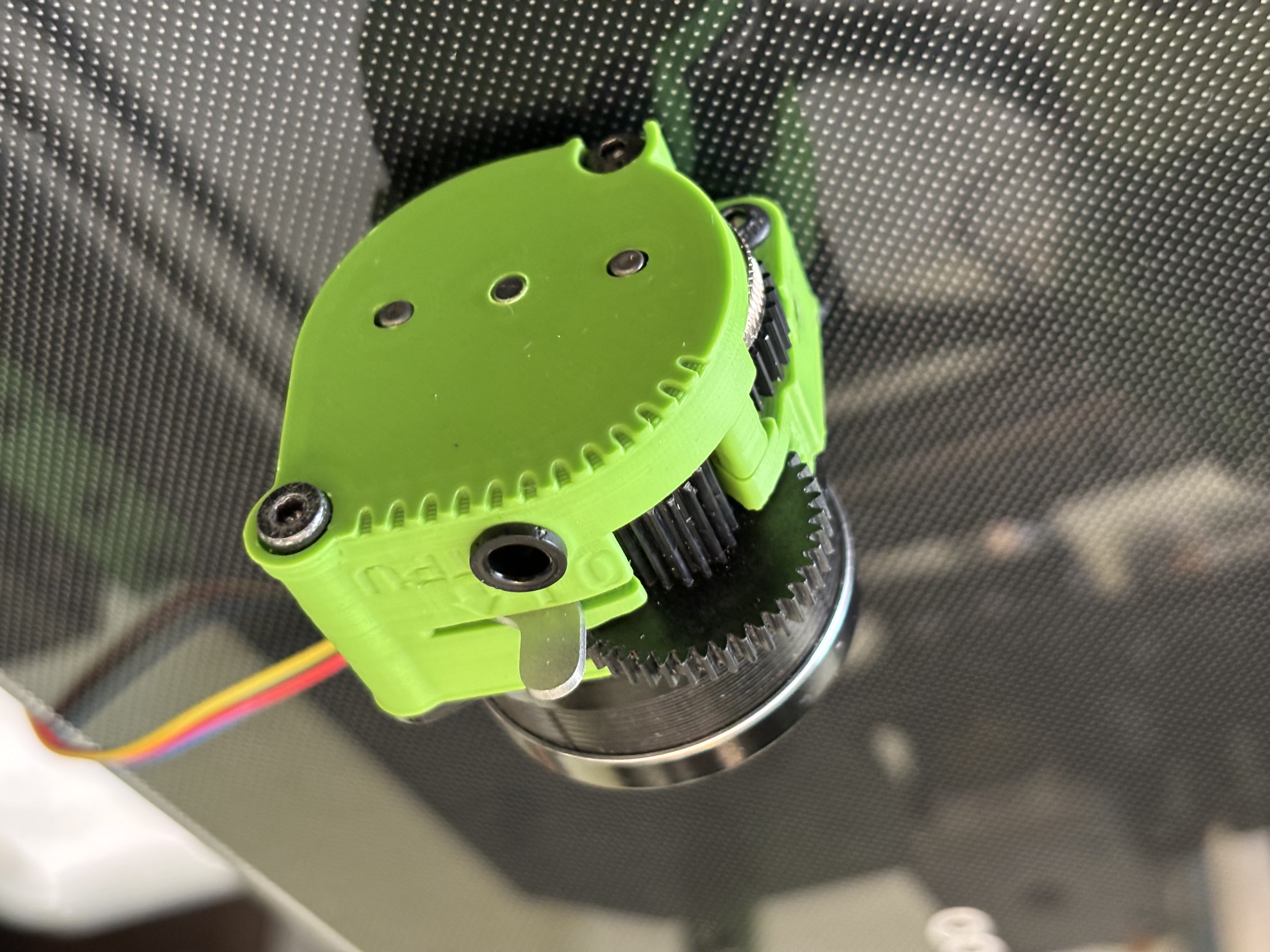

Hộp đùn thay thế để lắp đặt bộ đùn Bondtech LGX Lite trên máy in 3D Creality K1. Cần có bộ đùn Bondtech LGX Lite hoặc LGX Lite V2 hoàn chỉnh để lắp đặt bộ đùn này cho Creality K1.

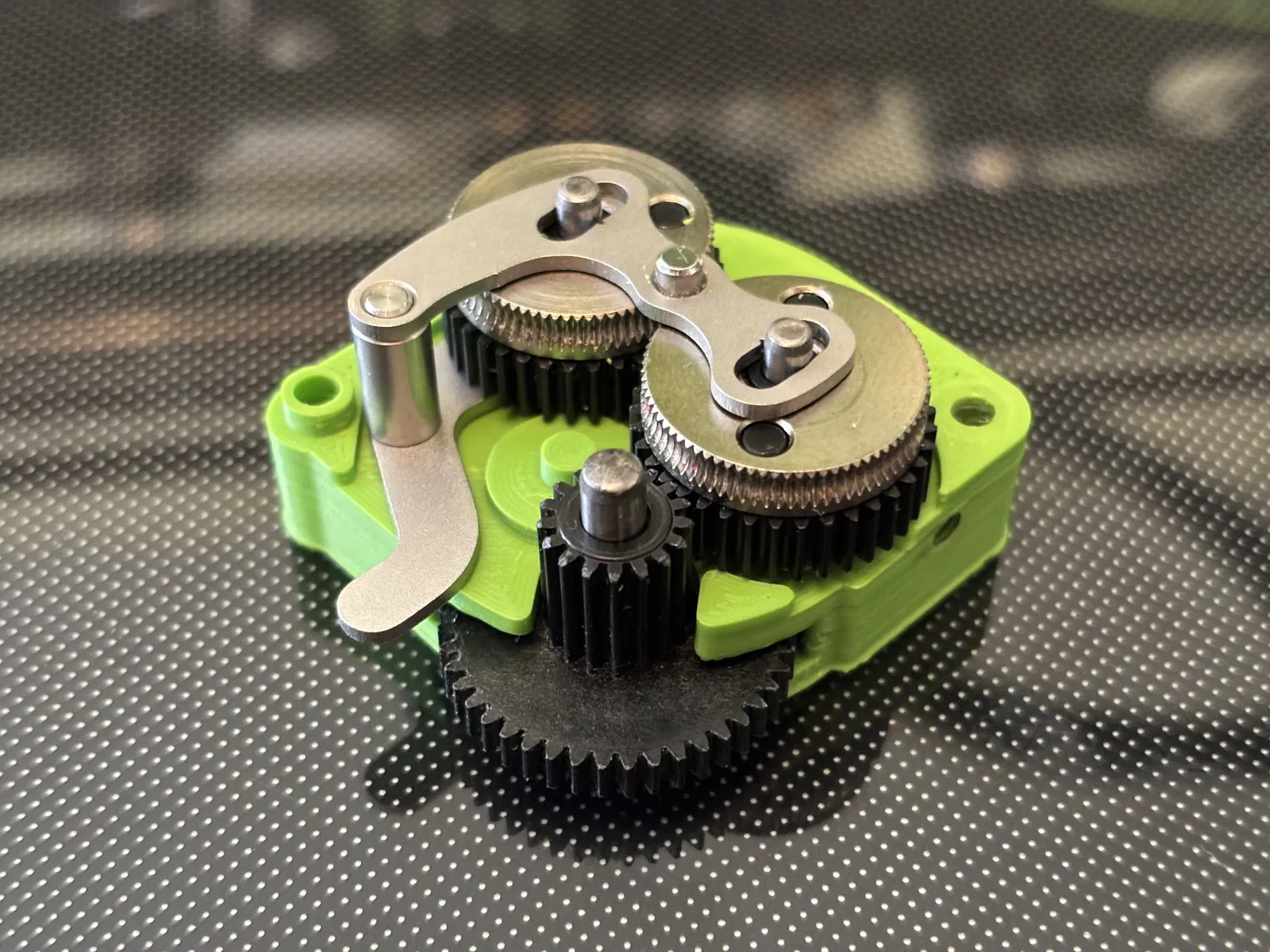

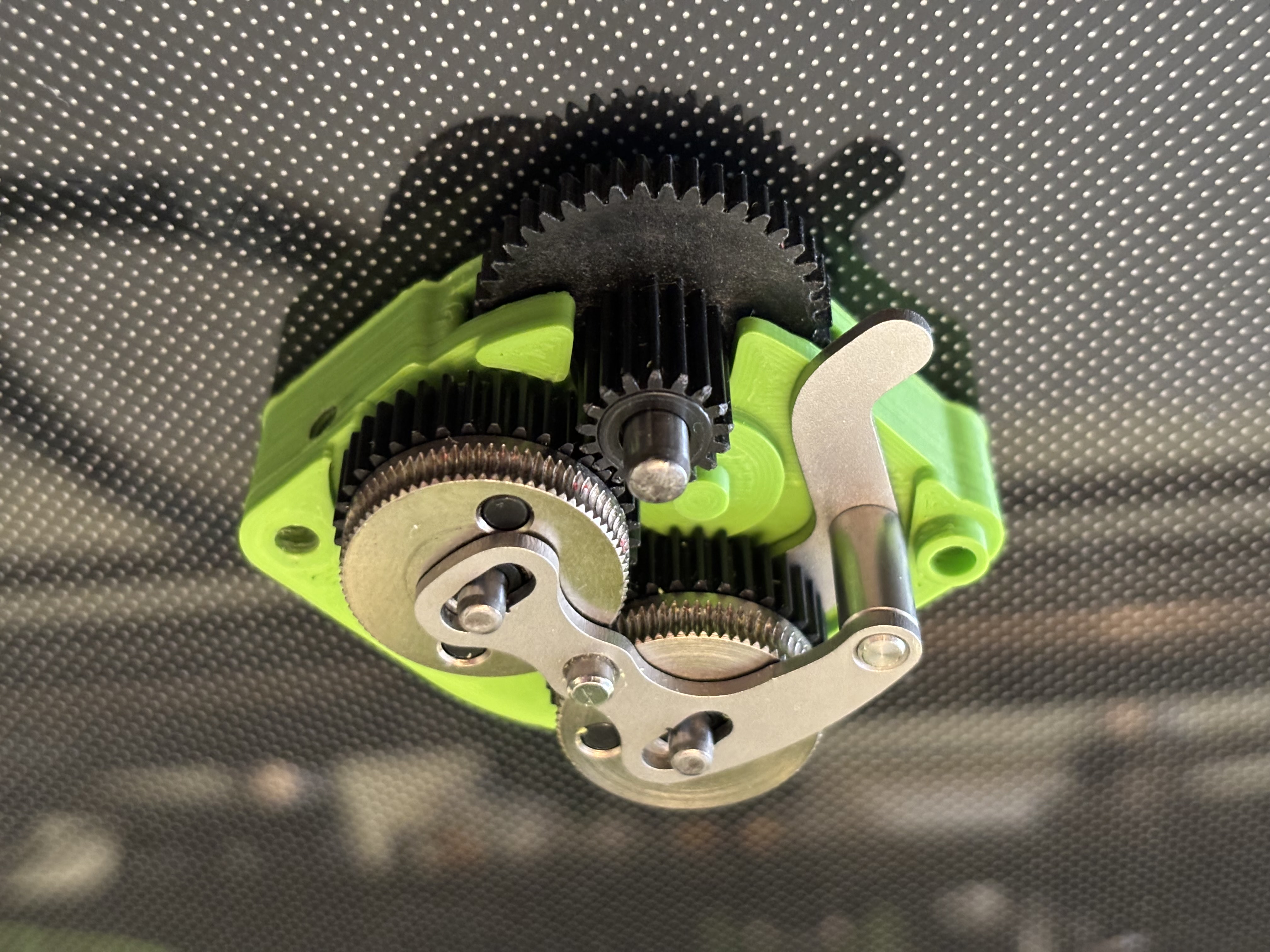

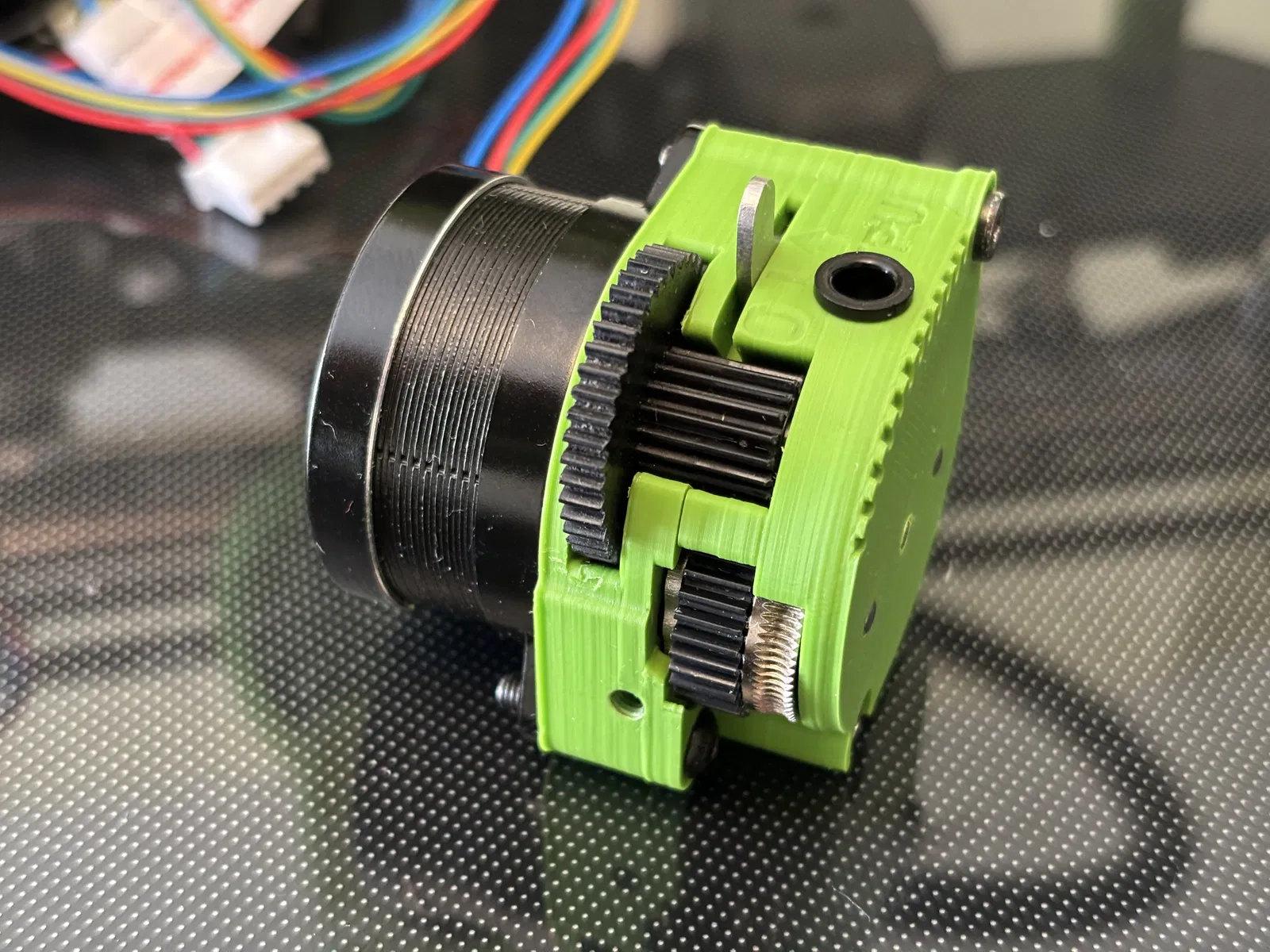

Bondtech LGX Lite là bộ đùn đáng tin cậy đã được chứng minh và là bản nâng cấp so với bộ đùn Creality K1 gốc gặp nhiều vấn đề. Với tỷ lệ bánh răng thấp hơn, bánh răng dẫn động lớn hơn cung cấp diện tích kẹp lớn hơn và độ bám tăng lên, LGX có thể đẩy sợi nhựa với lực lớn hơn. Với thiết bị căng không có lò xo hoạt động ở cả hai mặt của bánh răng dẫn động, không thể ép hai bánh răng ra xa nhau, do đó nó sẽ không bao giờ bị trượt. Có khoảng hở kim loại tự do 9mm giữa động cơ bước và bánh răng dẫn động của bộ đùn, cách nhiệt bánh răng và sợi nhựa khỏi nhiệt của động cơ bước, giảm thiểu sự tăng nhiệt.

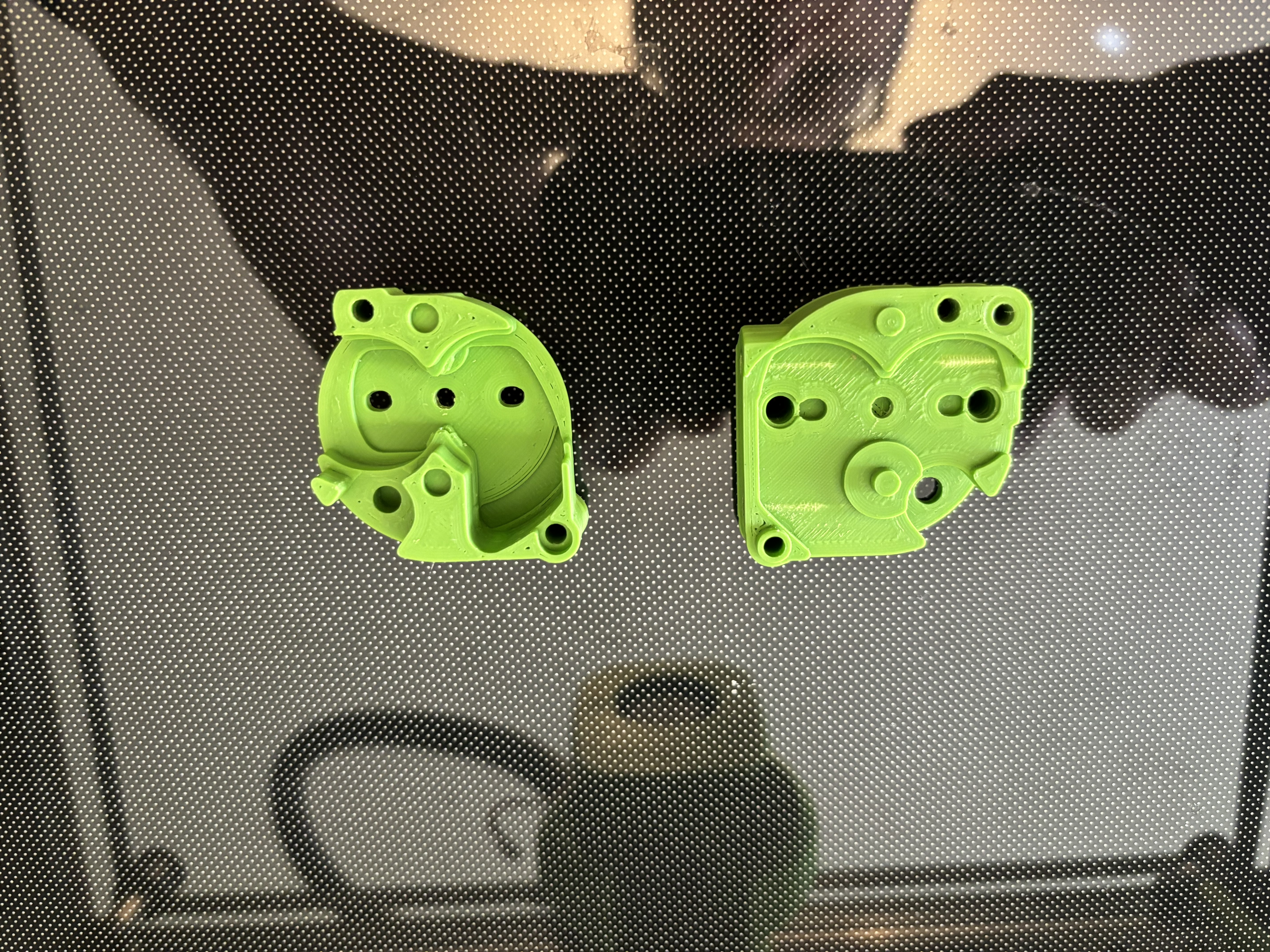

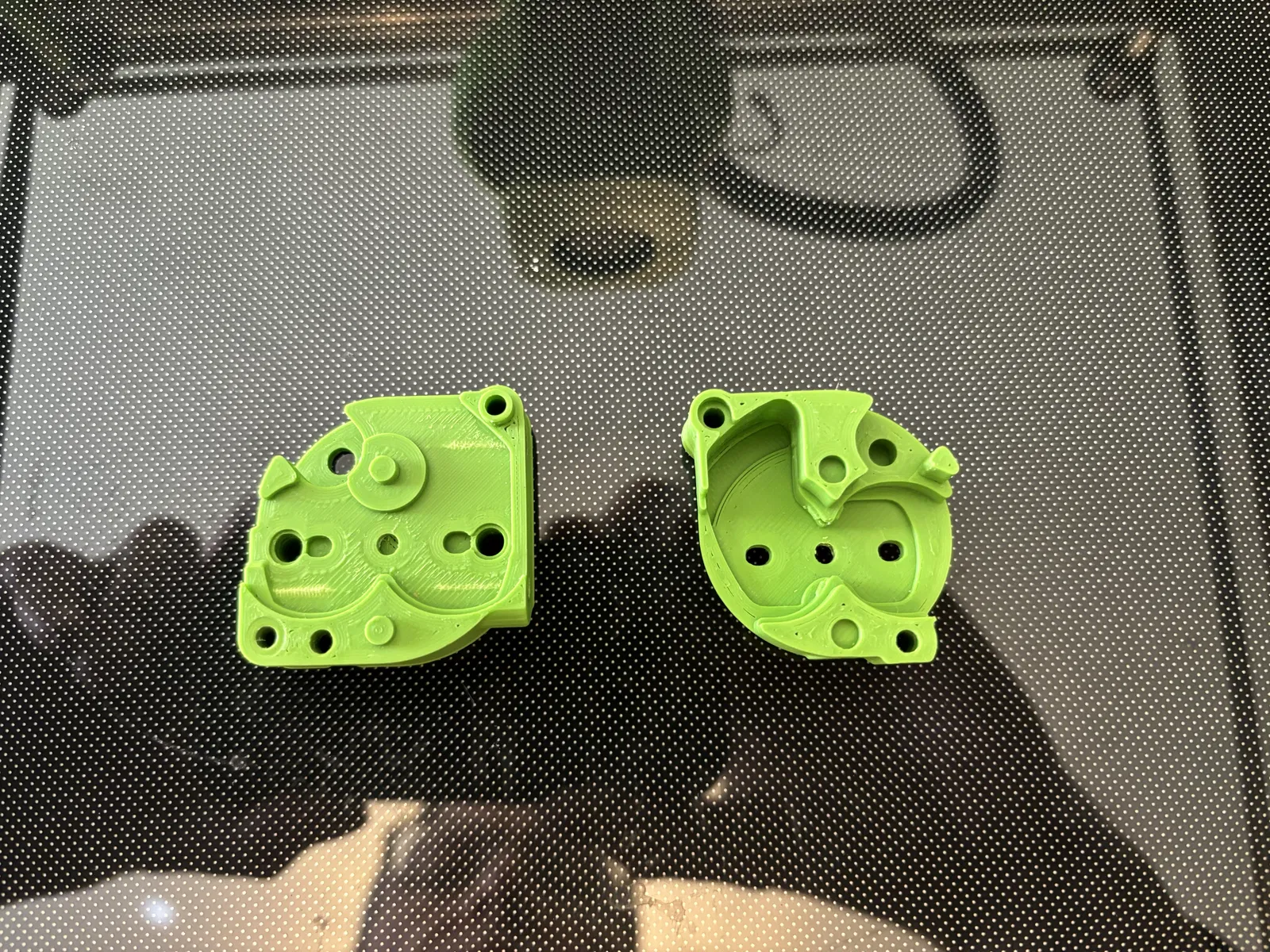

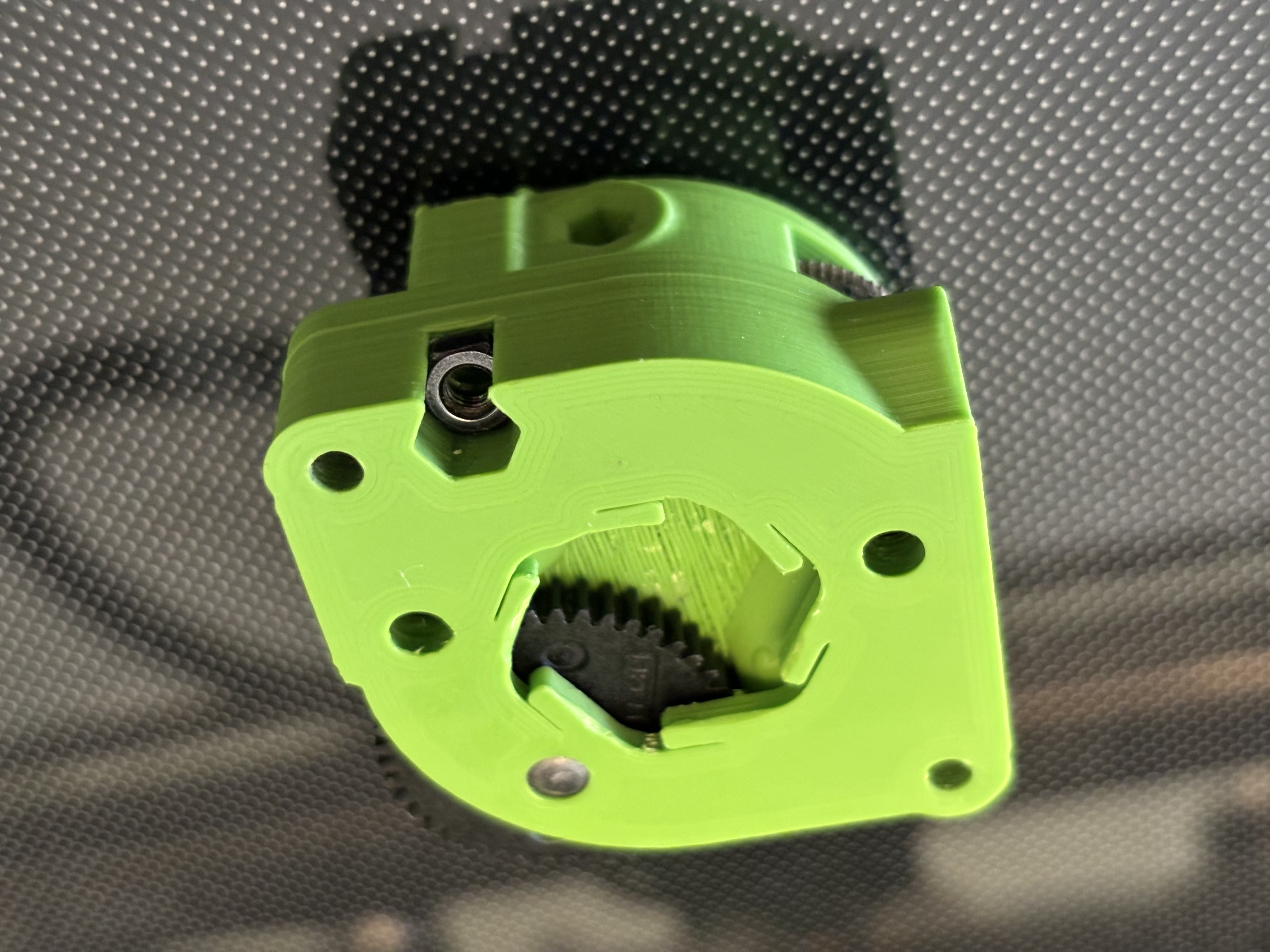

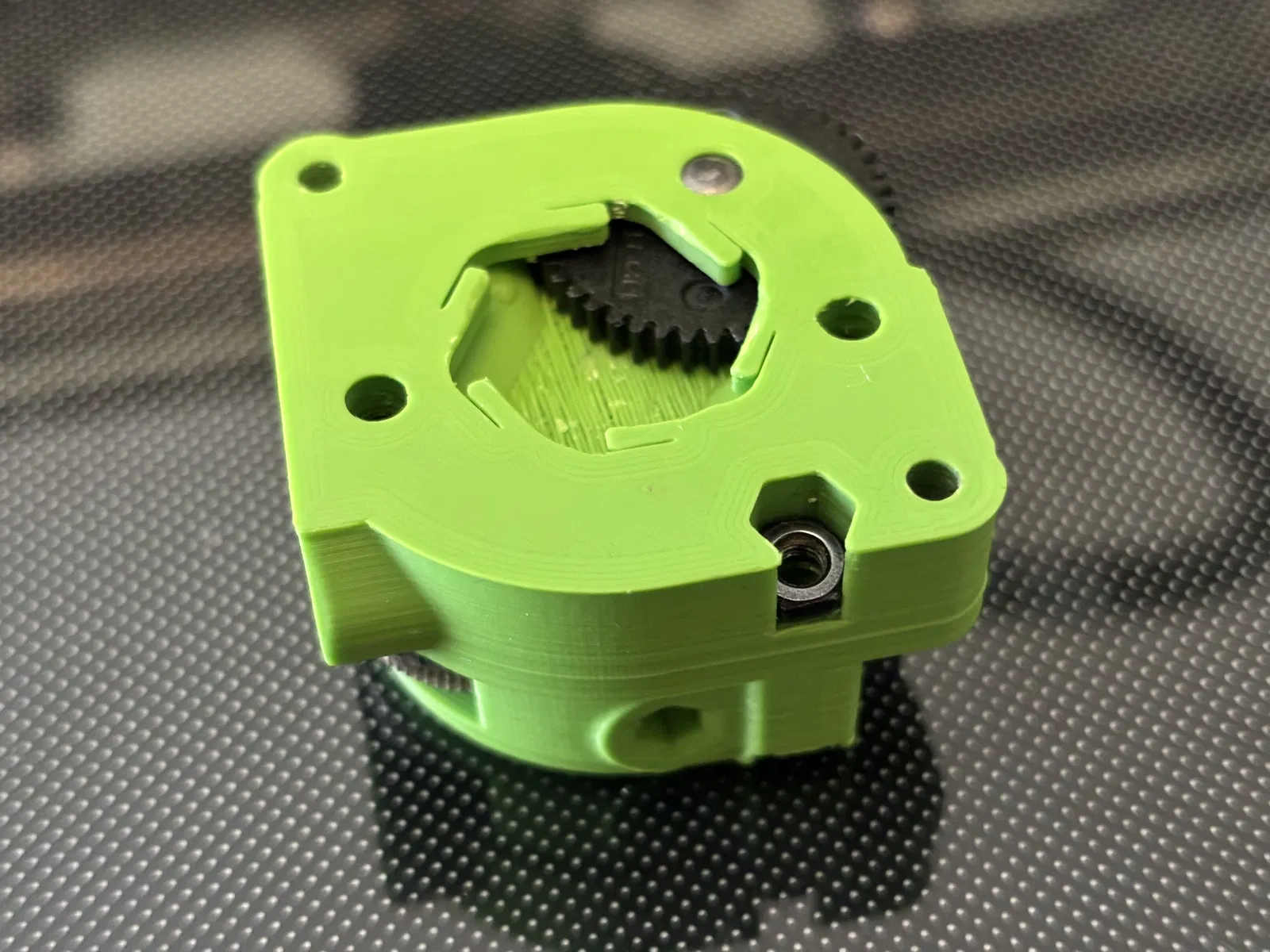

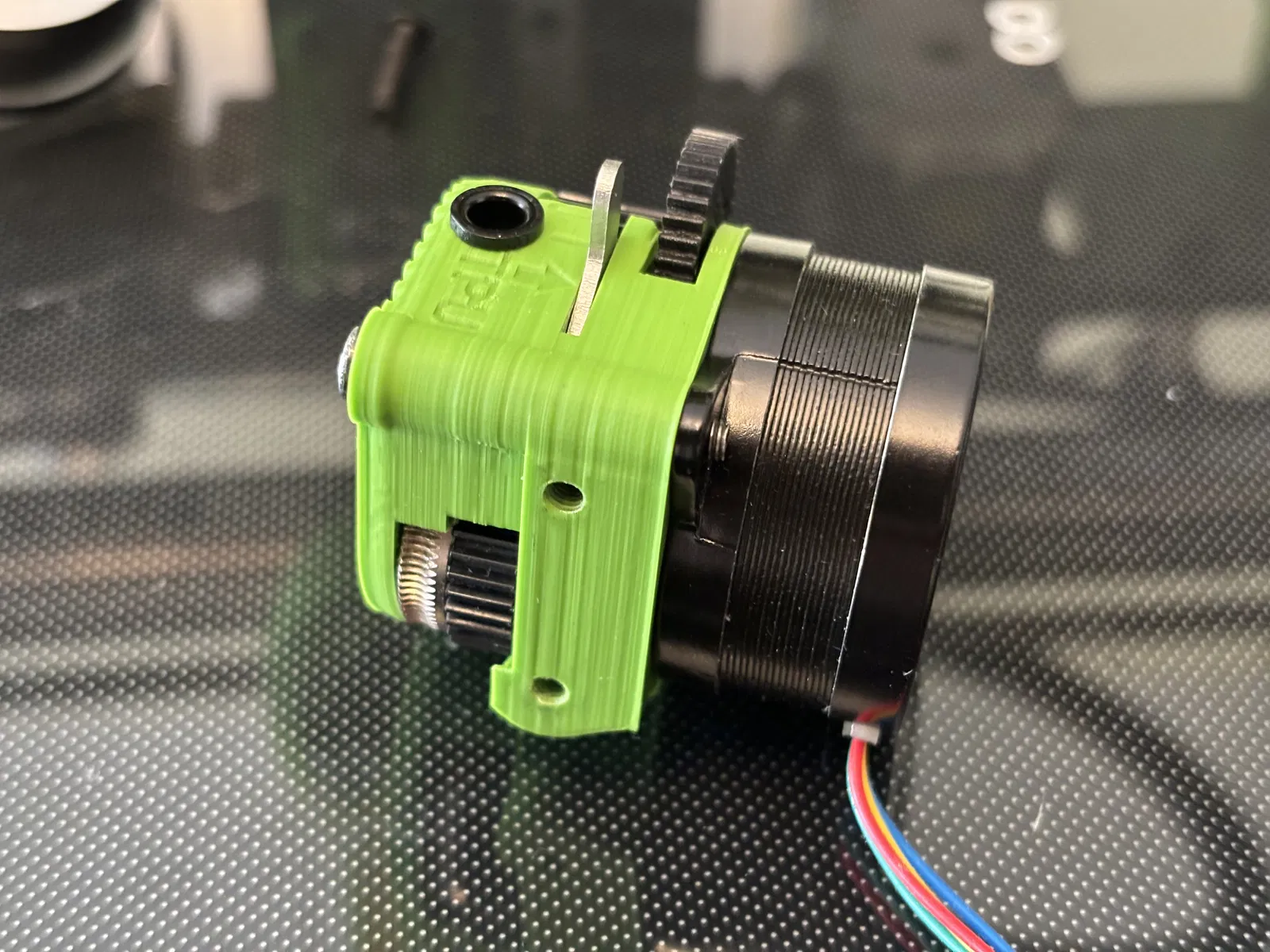

Hộp mới này (ABS hoặc ASA) gồm hai phần, tương tự như hộp Lite V2, và có ba điểm gắn vít để khớp với các điểm gắn trên xe đầu in K1. Để tránh các lỗ vít gắn xung đột với bộ căng LGX bên trong, các lỗ được ren trực tiếp vào thân nhựa vì không có chỗ cho các chèn ren bằng đồng.

Có hai tùy chọn thân trước, Loại A để kết nối ống nhựa với đầu nóng, và Loại B cho các vòi phun kỳ lân, với sự khác biệt là đường kính của lỗ thoát sợi nhựa.

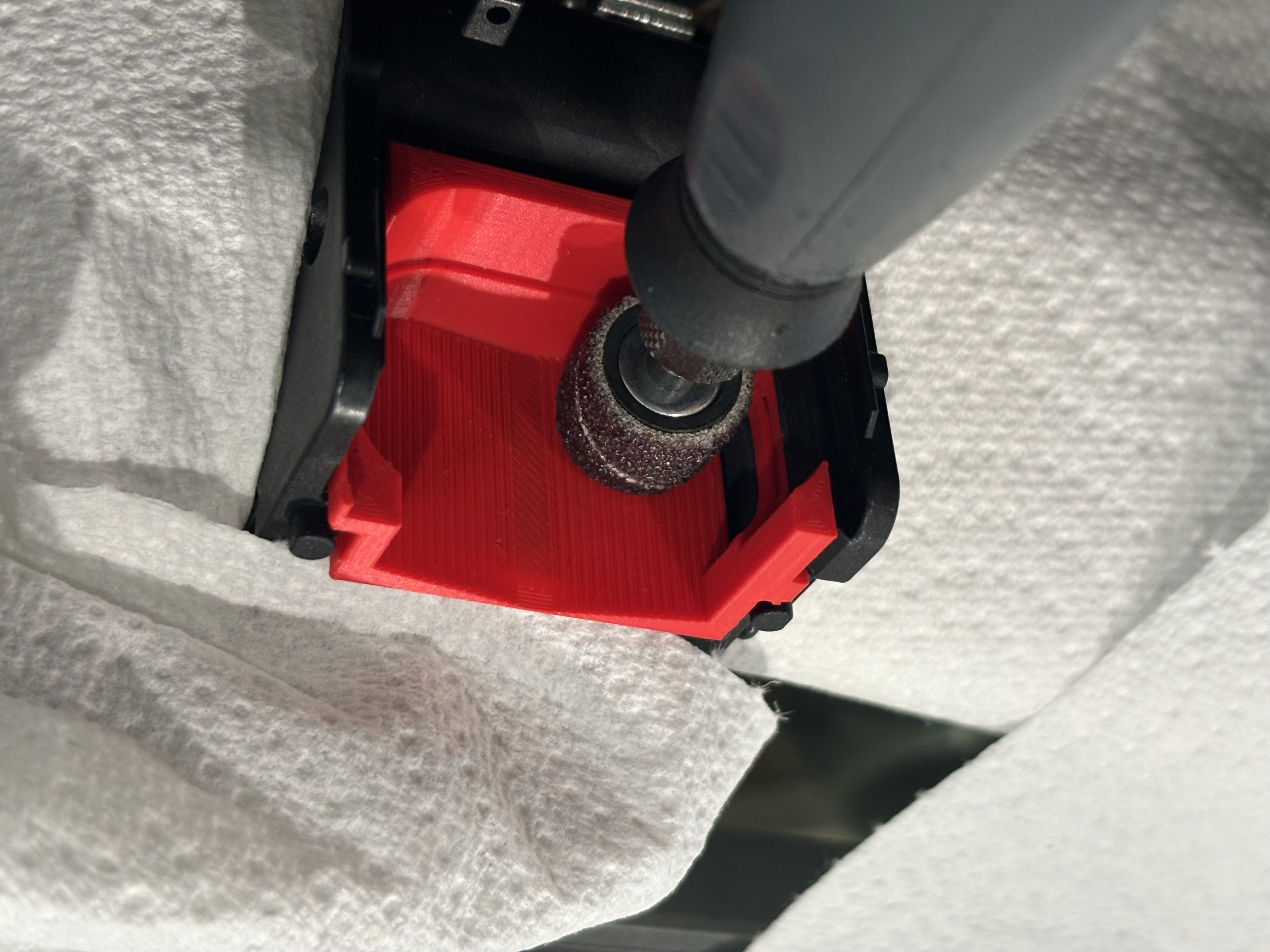

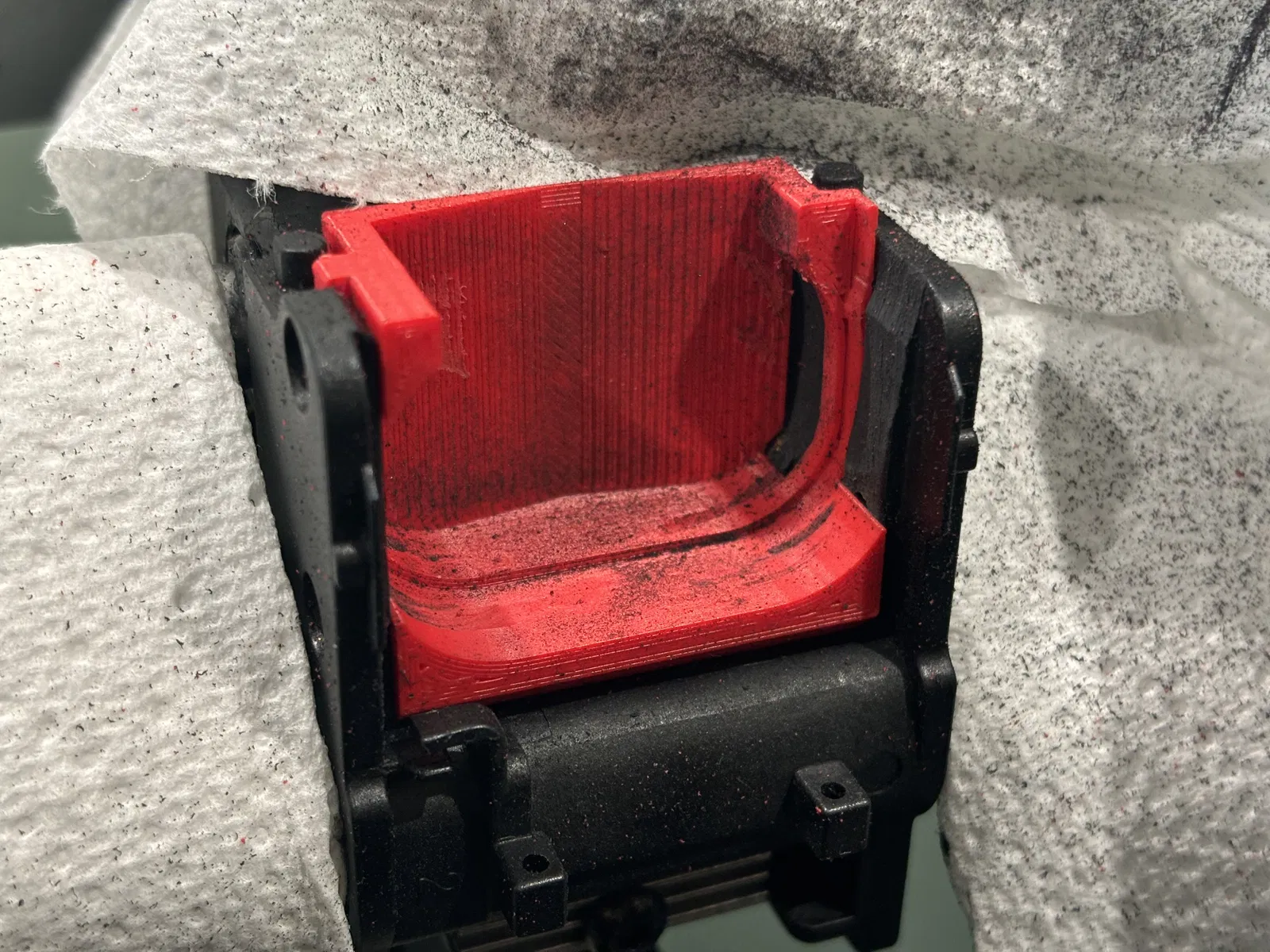

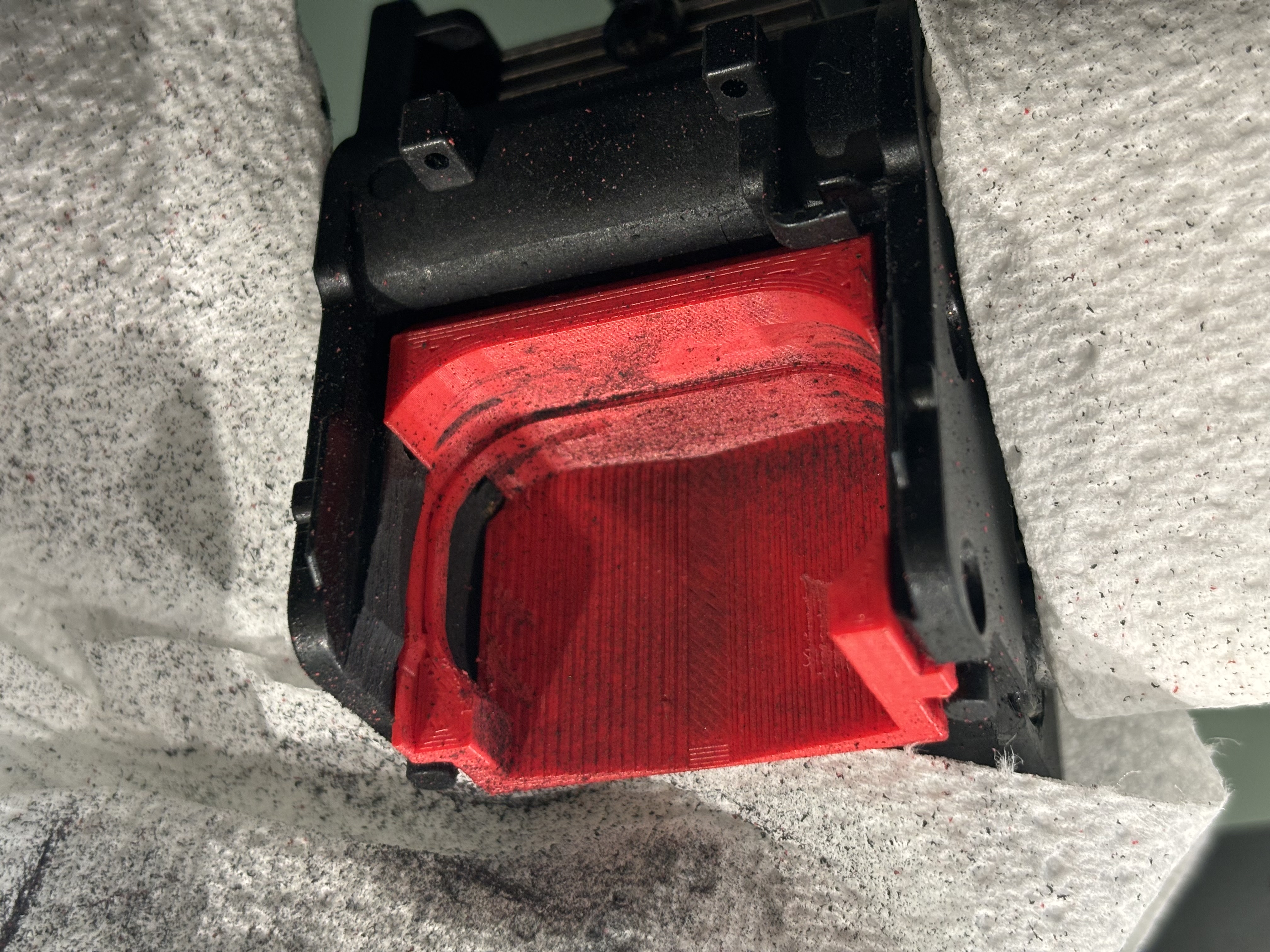

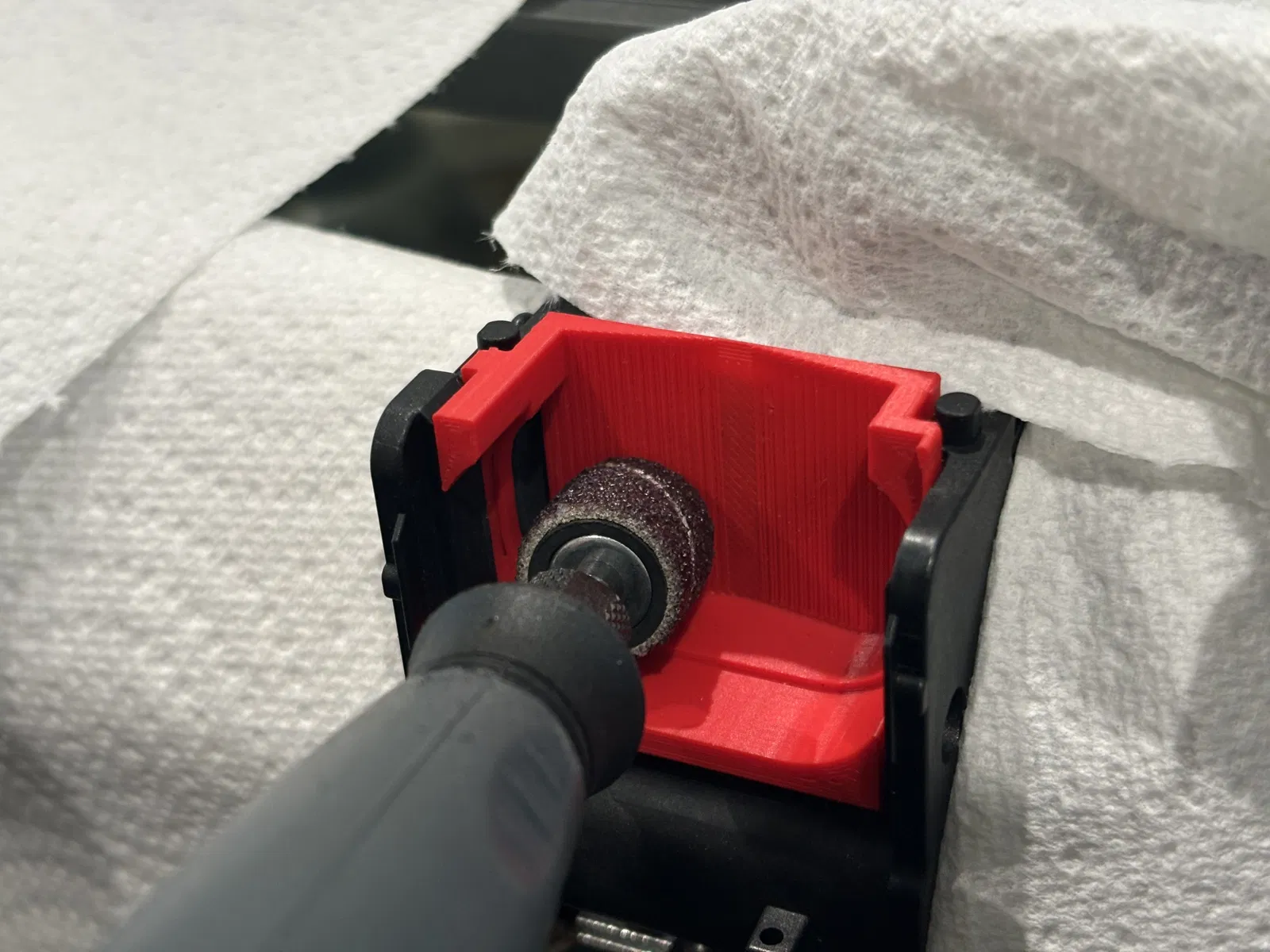

Xe đầu in K1 ở dạng gốc có bốn gân cản trở bánh răng của bộ đùn LGX, ngăn bộ đùn này lắp vừa. Do đó, cần phải mài bỏ 1mm vật liệu từ các phần của các gân này để tạo không gian cho bộ đùn LGX lắp vừa. Vì thân xe đầu in được thiết kế quá mức để tăng cường độ ở khu vực này, việc loại bỏ một lượng nhỏ vật liệu khỏi các gân này ít hoặc không ảnh hưởng đến độ bền của xe. Vì vậy, việc cắt tỉa có thể được thực hiện với sự tự tin rằng nó sẽ không ảnh hưởng đến độ tin cậy. Một dụng cụ cắt tỉa in 3D được sử dụng để ngăn chặn việc loại bỏ quá nhiều vật liệu.

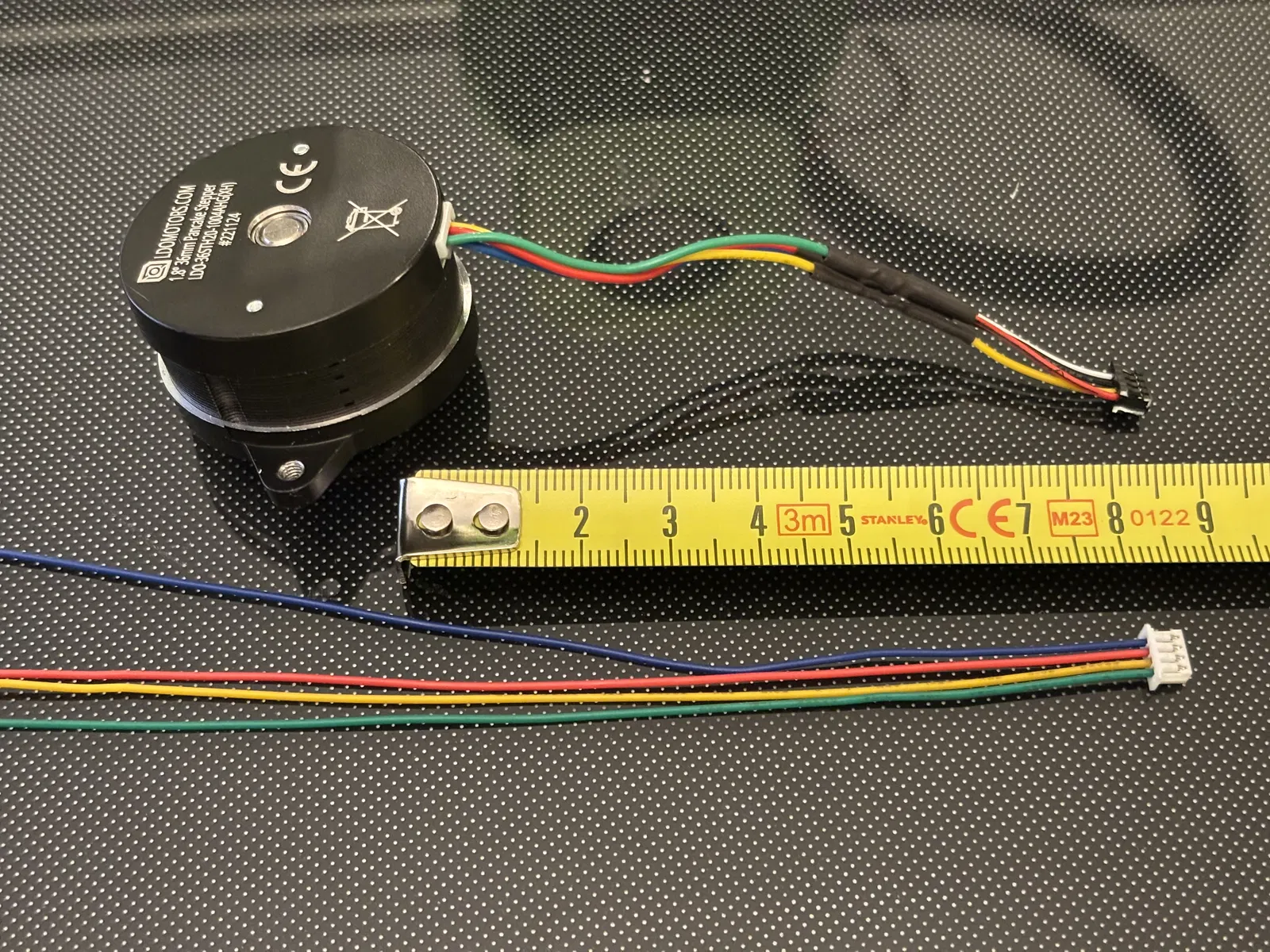

Cần phải đấu dây lại động cơ bước Bondtech với phích cắm có bước răng 1.25mm nhỏ hơn và các vị trí đầu cuối khác nhau cho các dây màu để cắm vào bo mạch điều khiển đầu in K1. Hướng dẫn và liên kết các bộ phận được cung cấp trong hướng dẫn cài đặt.

Việc lắp đặt này yêu cầu K1 phải được “root” để có thể thay đổi cài đặt “printer.cfg” cho bộ đùn LGX.

Cảnh báo.

Bộ đùn này yêu cầu bạn loại bỏ vật liệu khỏi đầu in K1 của bạn để lắp vừa. Chỉ thực hiện sửa đổi này nếu bạn có các công cụ, kỹ năng thủ công và điện phù hợp, vì một khi bạn đã loại bỏ vật liệu và nếu bạn vô tình loại bỏ quá nhiều, bạn không thể làm lại được.

Việc lắp bộ đùn này sẽ làm mất hiệu lực bất kỳ bảo hành nào bạn có đối với máy in K1 hoặc bộ đùn Bondtech LGX Lite.

Thực hiện sửa đổi và lắp đặt này với rủi ro của riêng bạn.

Thiết kế hộp bộ đùn và quy trình lắp đặt này chưa được thử nghiệm theo tiêu chuẩn của nhà sản xuất, tuy nhiên tại thời điểm viết bài, các thử nghiệm sau đây đã được thực hiện mà không có bất kỳ sự cố hoặc hao mòn đáng chú ý nào:

Tổng thời gian in 72 giờ.

1 bản in trên 8 giờ

5 bản in trên 3 giờ

18 bản in trên 1 giờ.

Các bản in còn lại dưới 1 giờ. Tất cả các bản in trên đều được in bằng sợi ABS hoặc ASA với nhiệt độ buồng đặt ở 50oC.

Một số bản in thử nghiệm với PLA và TPU.

Tải hướng dẫn cài đặt và đọc kỹ trước khi thực hiện sửa đổi này. Truy cập trang tệp và cuộn xuống cho đến khi bạn tìm thấy tệp PDF của hướng dẫn cài đặt.
