Dụng cụ đo dây / khoảng cách, bộ đếm, đồ chơi clicker - không cần support

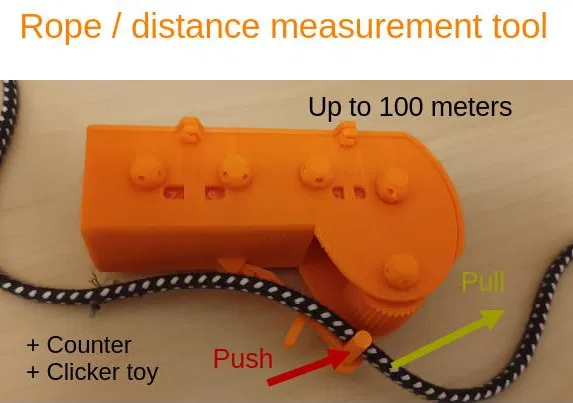

Đây là công cụ để đo dây thừng dài tới 100 mét, dù là dây buộc hay dây lỏng. Nó cũng có thể đo khoảng cách bằng cách lăn bánh răng lộ ra trên bề mặt phẳng. Cuối cùng, nó có thể đóng vai trò là bộ đếm và đồ chơi clicker.

Hãy xem cách chúng ta chế tạo nó.

Hướng dẫn in

Infill: 20% Không cần support

Tất cả các bộ phận có thể được in chính xác ở vị trí của tệp STL tương ứng.

Khi in thân vỏ, hãy sử dụng brim để tránh bị bong.

Những gì bạn cần in:

Đầu tiên, in các công cụ - công cụ làm sạch lỗ và công cụ tháo nắp.

Sử dụng công cụ làm sạch lỗ để làm sạch tất cả các lỗ của bánh răng, thanh đếm, bộ phân cách và bánh xe đếm. Công cụ tháo nắp sẽ hữu ích nếu bạn cần tháo nắp để khắc phục một số sự cố.

Các bộ phận thực tế:

Thân vỏ

Nắp vỏ

3 bộ phận clicker

5 trục

4 nắp lớn

5 nắp vừa

1 nắp nhỏ

5 bộ phận phân cách

Bánh răng G1

Thanh đếm G1

Bánh xe đếm G1

Bánh răng G2

Thanh đếm G2

Bánh xe đếm G2

Bánh răng G3

Thanh đếm G3

Bánh xe đếm G3

Bánh răng G4

Bánh xe đếm G4

Bánh răng phụ

Thanh đẩy dây

Hướng dẫn lắp ráp

                                                                                                                                                                                                                                                                                                                            **Hình 1**

Có 4 trục, được đặt tên là G1 (với bánh răng chính) - đến G4, như trong Hình 1. Hãy đảm bảo bạn lắp các bộ phận trên mỗi trục chính xác như trong hình.

Bạn có thể lắp tất cả các bộ phận trên mỗi trục trước rồi lắp chúng vào trong vỏ, ép nhẹ để chúng vào vị trí, hoặc bạn có thể đưa trục vào một chút trong lỗ tương ứng và thêm các bộ phận từ bên trong. Dù bạn làm theo cách nào, hãy đảm bảo thứ tự lắp ráp là G4, G3, G2, G1. Đừng quên thêm các nắp, như mô tả trong Hình 1.

                                                                                                                                                                                                                                                                                                                                **Hình 2**

Sau đó, lắp thanh đẩy dây vào khe trên vỏ. Tiếp theo, lắp bánh răng phụ, luồn trục qua lỗ vòm của thanh đẩy dây. Sau đó thêm các nắp, như trong Hình 2.

                                                                                                                                                                                                                                                                                                                                **Hình 3**

Cuối cùng, lắp các lò xo clicker vào nắp (như trong Hình 3) và cố định nắp vào vỏ. Đảm bảo bạn lắp các lò xo clicker sao cho chúng đẩy vào bánh xe đếm tương ứng như trong Hình 1.

Hướng dẫn sử dụng

                                                                                                                                                                                                                                                                                                                                **Hình 4**

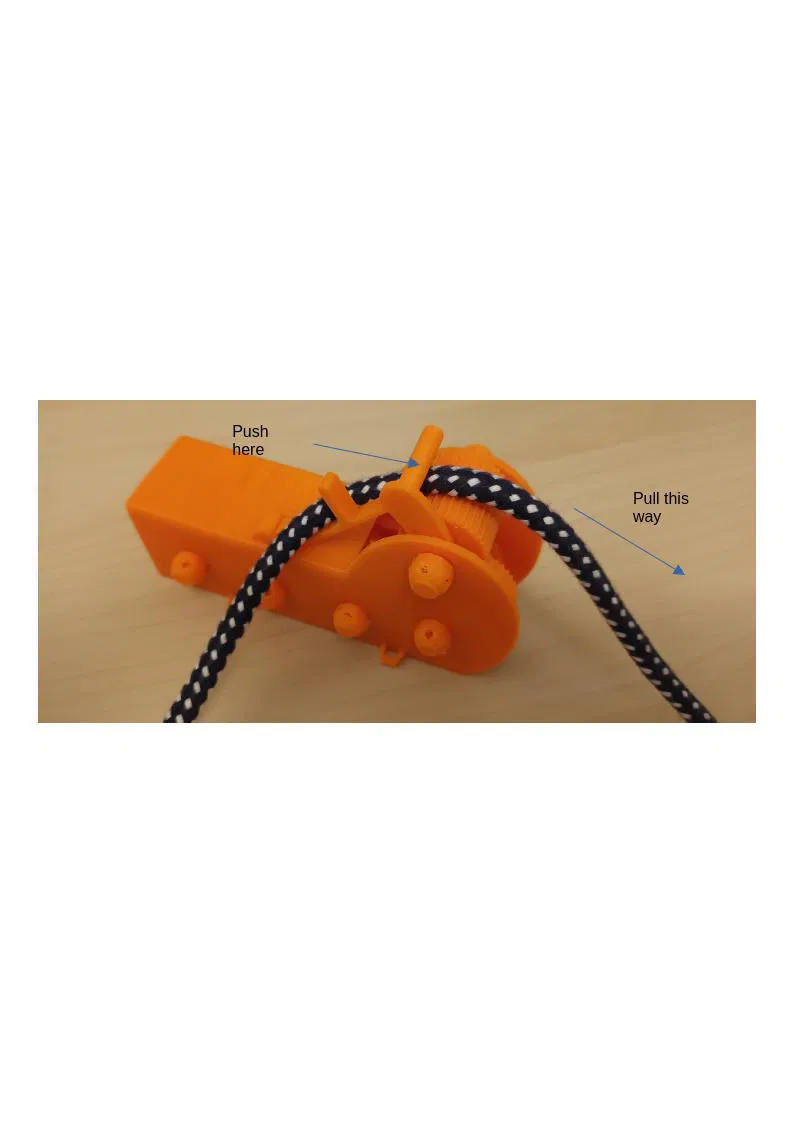

Thiết bị có thể dùng để đo dây thừng như trong Hình 4. Ở mặt trước của vỏ có 4 lỗ hiển thị số đo. 2 lỗ bên phải đếm centimet (lên tới 99) và 2 lỗ bên trái đếm mét (lên tới 99).

Bạn có thể sử dụng các nắp ở mặt sau/trước của vỏ làm núm xoay để đặt lại bộ đếm. Bắt đầu từ G4, đi lùi lại, sau đó làm lần lượt cho đến G1.

Công cụ cũng có thể dùng để đo khoảng cách, bằng cách lăn bánh răng phụ trên bề mặt phẳng. Bạn có thể muốn tháo thanh đẩy dây ra nếu dùng theo cách này để dễ dàng hơn.

Cuối cùng, nó có thể dùng làm bộ đếm và đồ chơi fidget, bằng cách lăn bánh răng phụ bằng ngón tay hoặc xoay các núm xoay reset.

Chúc bạn vui vẻ và hy vọng bạn thấy nó hữu ích!
