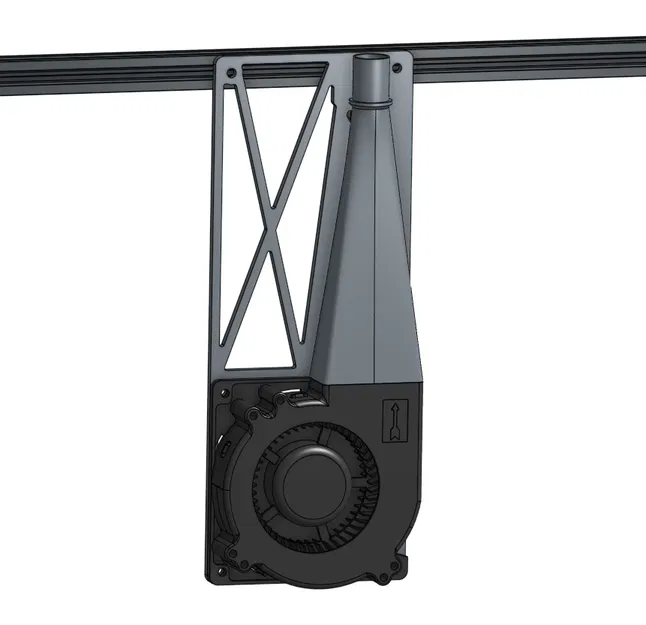

Mod Quạt Ly Tâm 120MM cho CPAP

Một mod cho phép bạn sử dụng quạt 120MM cho CPAP. Mod này tốn của tôi khoảng 30 đô la Mỹ.

Cập nhật: Một số người dùng dường như gặp sự cố với một khoảng trống nhỏ sau khi in. Tôi đã làm một cái nón điều chỉnh để hy vọng giải quyết vấn đề này.

!!! LƯU Ý QUAN TRỌNG !!! Mod này được thiết kế để sử dụng ống nối của ống CPAP có đường kính trong (ID) là 22mm. Do đó, đường kính ngoài (OD) của phần đỉnh nón cũng là 21mm. KHÔNG cắt bỏ ống nối của ống CPAP nếu không bạn sẽ không thể sử dụng mod này.

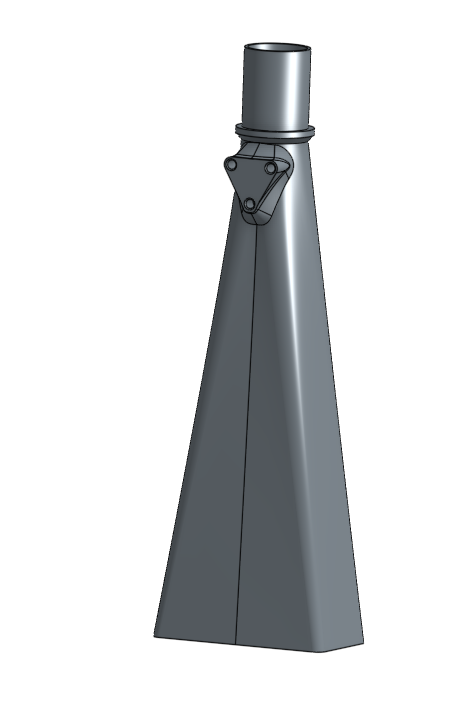

Tại sao Nón lại dài vậy? À, nó tuân theo một quy tắc kinh nghiệm quan trọng về HVAC là: Không thu hẹp ống dẫn quá 11 độ (đo thành ống so với thành đối diện). Điều này đảm bảo rằng nón không làm nghẽn luồng không khí bằng cách thu hẹp đường đi quá nhanh.

Tại sao có lỗ trên Giá đỡ Nón CPAP? Chỉ để giảm lãng phí filament và thời gian in. Mặc dù một số người có thể thích sự chắc chắn hơn.

Nếu bạn gặp bất kỳ sự cố nào, hãy bình luận về mô hình này, và tôi sẽ cố gắng khắc phục.

Danh sách vật liệu:

Tên

Số lượng

Nguồn của tôi: M5 T-Nut

2

https://a.co/d/bKw5OyA M3x8 Socket Cap Bolt

3

https://boltdepot.com/Product-Details?product=6379 M5x8 Socket Cap Bolt

2

https://boltdepot.com/Product-Details?product=6406 M5x10 Socket Cap Bolt

3

https://boltdepot.com/Product-Details?product=6407 Quạt Hướng Trục 120MM

1

https://a.co/d/ifqRSyT Ống CPAP đường kính 15MM có ống nối ID 22MM

1

https://a.co/d/dWVqJlY

Hướng dẫn lắp ráp:

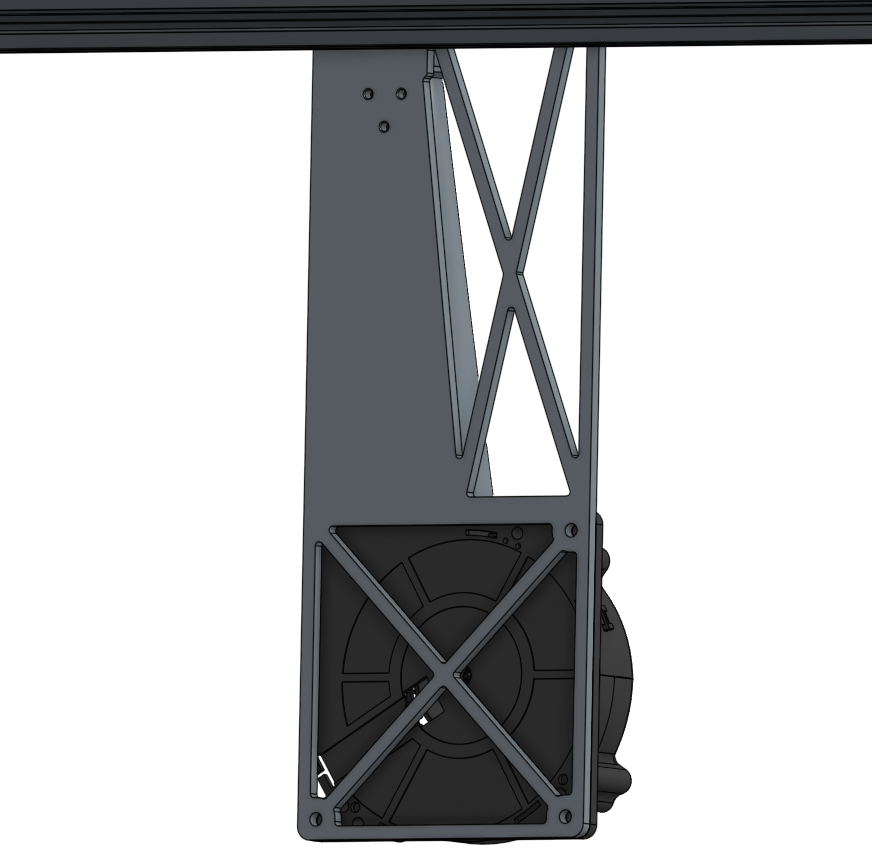

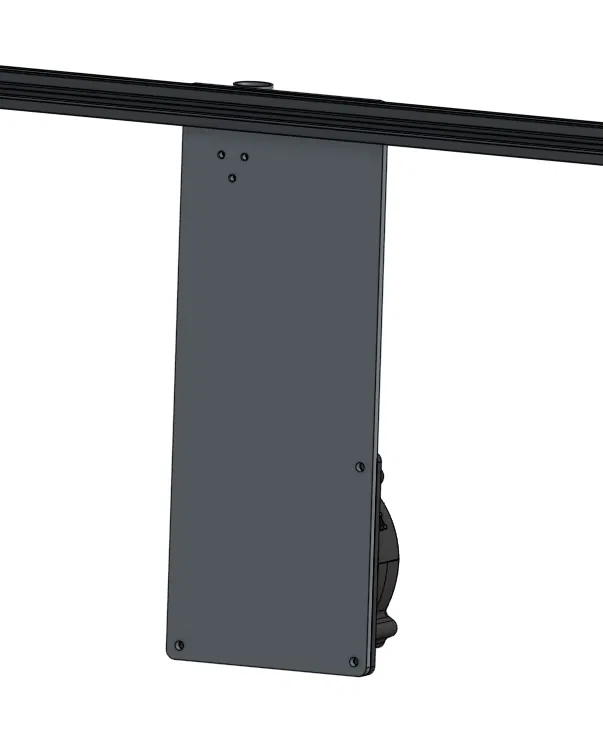

1. Đặt hai M5 T-Nuts vào thanh nhôm định hình 2020 khớp với các lỗ phía trên của Giá đỡ Nón CPAP.
2. Vặn hai Bu lông M5x8 Socket Cap để cố định Giá đỡ Nón CPAP.
3. Đặt Quạt Hướng Trục 120MM vào đáy của Giá đỡ Nón CPAP và sử dụng ba Bu lông M5x10 Socket Cap để vặn quạt vào vị trí.
4. Đặt Nón CPAP lên Quạt Hướng Trục 120MM và sử dụng ba Bu lông M3x8 Socket Cap để cố định Nón vào Giá đỡ Nón CPAP.
5. Gắn Ống CPAP đường kính 15MM với ống nối ID 21MM vào Nón CPAP.
